HBM/MM半导体静电放电发生器

1. 注意事项

本仪器为精密高压仪器，为了保证使用人员的人身安全以及延长仪器的使用寿命，在使用时请遵守以下注意事项：

请在相对湿度为 10％～70％的环境使用本仪器；

仪器的F.G.端子要良好接地；

仪器通电后，不得用手去触摸放电电极，以防电击；

插拔高压插头、切换测试模组时，须确认仪器处于STOP状态，以防电击；

更换阻容套件时，请勿用力推拉阻容套件，以防损坏；

切断主机电源前，需确认仪器已处于“STOP”状态。

实验室试验条件：

在空气放电模式下,气候条件应在下例范围内：

环境温度：15℃～35℃

相对湿度：30％～60％

大气压力：68～106KPa

此外，实验室中的电磁环境应不影响测试结果。

对被试设备的直接放电：

试验应在正常操作时，操作人员可能触摸到被试设备表面上的点和面进行。试验电压由小到大逐渐增加，最后增至所选定的严酷度等级。

2. 设备介绍

ESD-883D半导体静电放电发生器（以下简称ESD-883D），又名为半导体静电放电抗扰度测试仪。其可重现带电人体或装置等造成的静电放电现象，以检测电子元器件的ESD性能。

本仪器满足ANSI/ESD STM5.1标准、ANSI/ESD STM5.2标准、EIA/JESD22-A114-B标准以及EIA/JESD22-A115-A标准。其输出的静电电压范围为：100V~8kV，覆盖了标准中要求的所有静电测试等级。

仪器的工作模式分为：人体模式（HBM）和机械模式（MM）。放电次数范围为：1~999次，能够满足大部分电气、电子设备的静电放电试验。

1. 仪器前面板功能描述

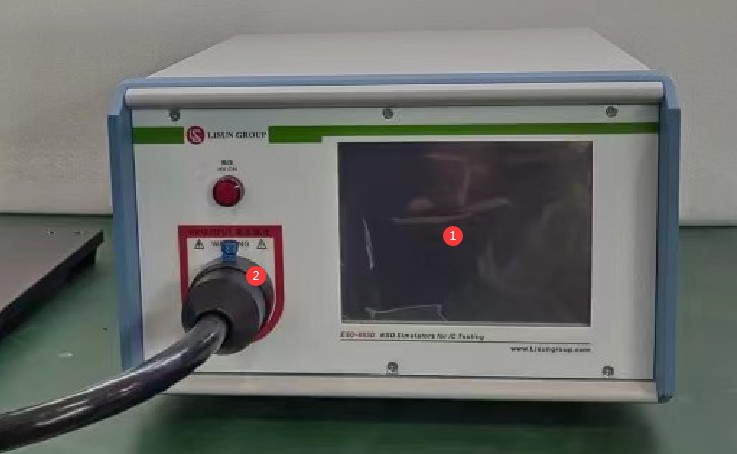

ESD-883D 静电放电抗扰度测试仪前面板示意图

= 1 * GB3①触摸式液晶屏，用于放电参数设置和控制。

= 2 * GB3②高压插座，放电枪的高压电缆及控制线通过高压插座与主机相连，应在打开仪器电源前接好高压插座件。当将高压插头插入高压插座时，应对准高压插座定位销，而后轻轻插入到底并旋紧压盖。注意：未对准定位销强行插入，会破坏高压插头内细小的铜针。

2.仪器前后板功能描述

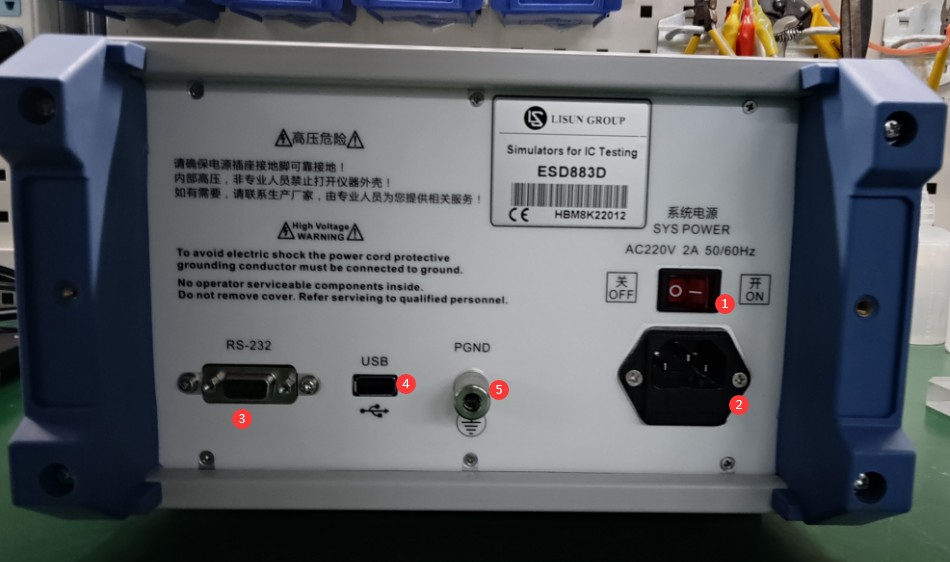

ESD-883D 静电放电抗扰度测试仪后面板示意图

= 1 * GB3①仪器电源开关。

= 2 * GB3②仪器电源插座，内置保险丝。

= 3 * GB3③RS232/RS485通讯端口，备用

= 4 * GB3④USB接口，用于连接U盘，鼠标等。

= 5 * GB3⑤接地端子。开机时此端口应保持良好接地。

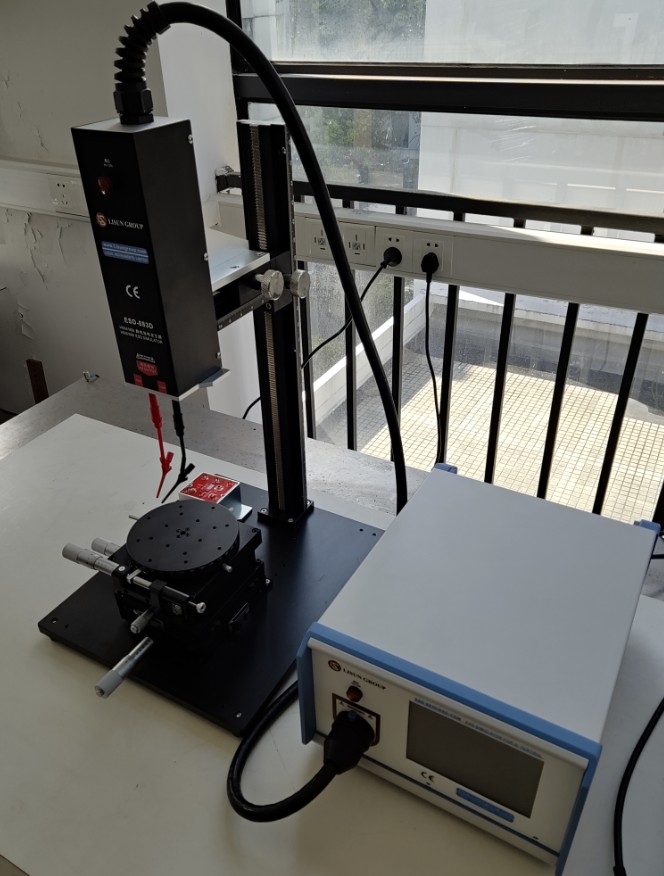

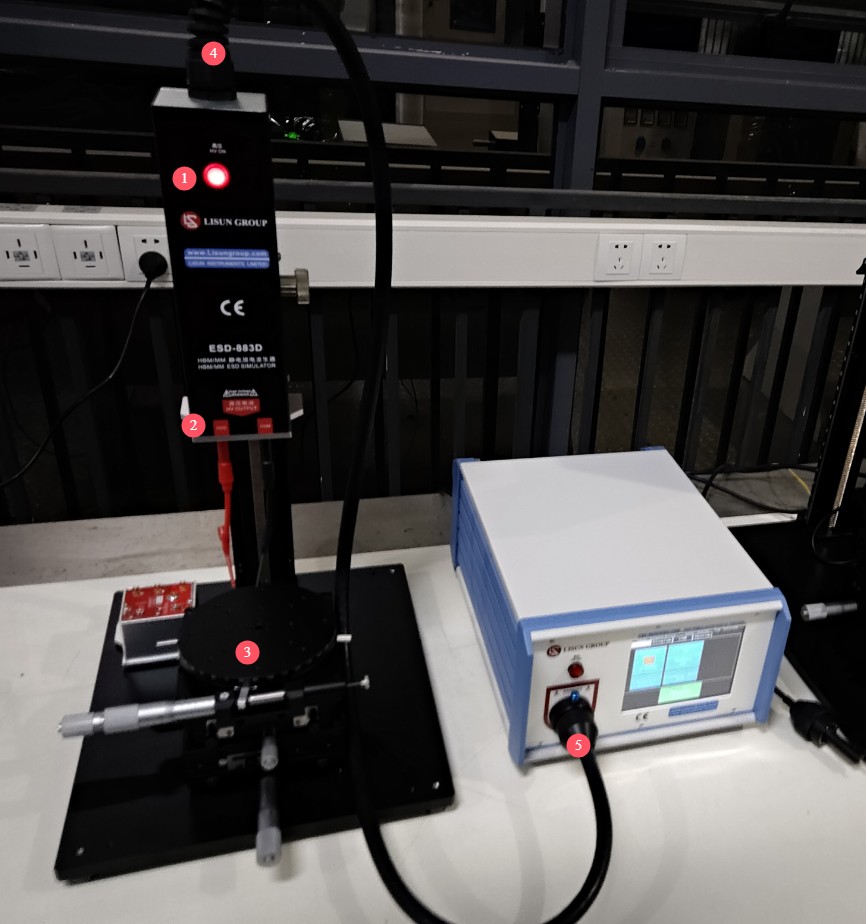

3.放电塔

放电塔

图中各部分功能如下：

= 1 * GB3① 高压指示灯：高压指示灯为仪器开启高压后的工作指示灯。

= 2 * GB3②高压输出端口：测试时，将红色和黑色端口与测试品连接即可。

= 3 * GB3③ 测试座：测试时，被测品需摆放在测试座上与输出端口连接。

= 4 * GB3④ 高压复合电缆：连接放电抢与主机。

= 5 * GB3⑤ 高压插头：用于固定高压复合线与主机的连接。注意，插高压插头时应准确对准连接孔，之后轻轻推入连接孔中，最后按下插销。切不可硬插，以免损坏插针。切勿用力推拉高压电缆，应手握压盖进行插拔操作。

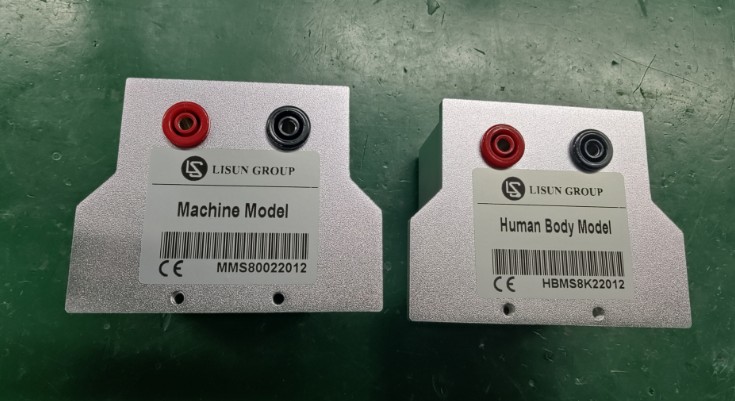

4. 人体模式（HBM）及机器模式（MM）阻容套件：

3. 设备操作

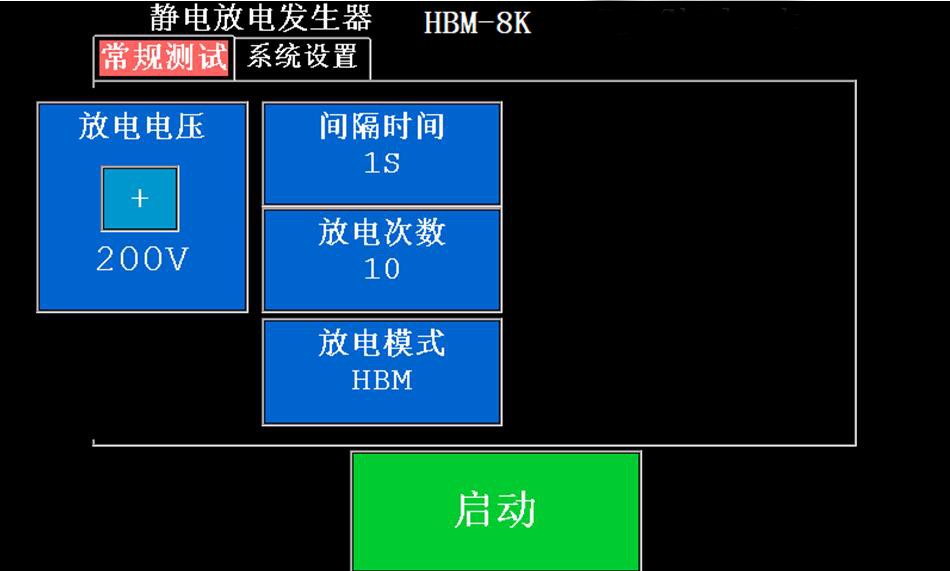

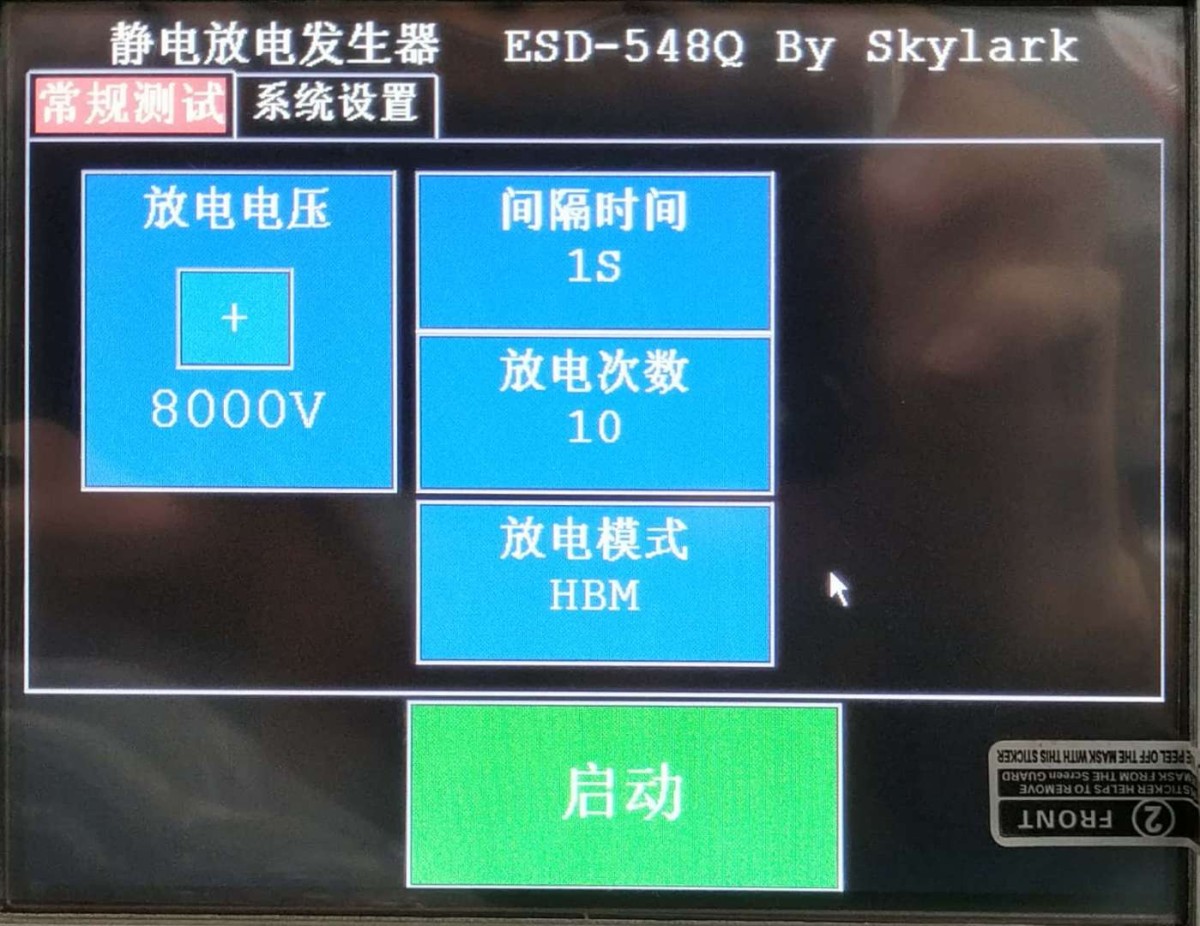

ESD-883D 静电放电参数设置界面示意图

1. 放电电压设置

点击参数设置界面中的“放电电压”按钮，进入电压设置界面；如下图：

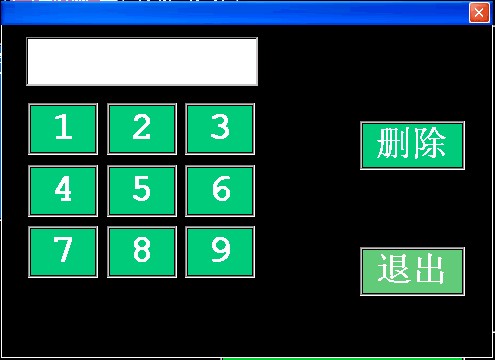

放电电压设置界面

根据设置界面直接点击数字按钮输入所需放电电压值，电压设定范围100V～8kV。

“删除”按钮用于删除光标所在位置的数字或者小数点；

“确认”按钮用于确认编辑框中的数值，点按即退出小键盘窗口；

“退出”按钮用于退出小键盘窗口，编辑框中的数值被放弃。

2. 放电间隔时间设置

点击参数设置界面中的“间隔时间”按钮，进入设置界面；如下图：

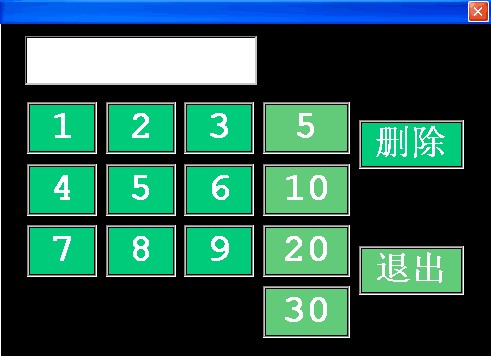

间隔时间设置界面

根据图5，直接输入所需放电间隔时间值即可，放电间隔时间设定范围1～99s；

“删除”按钮用于删除光标所在位置的数字或者小数点；

“确认”按钮用于确认编辑框中的数值，点按即退出小键盘窗口；

“退出”按钮用于退出小键盘窗口，编辑框中的数值被放弃。

3. 放电次数设置

点击参数设置界面中的“放电次数”按钮，进入设置界面；如下图：

放电次数设置界面

直接点击数字按钮输入所需放电次数值，放电次数设定范围1～999次；

“删去”按钮用于删除光标所在位置的数字或者小数点；

“确认”按钮用于确认编辑框中的数值，点按即退出小键盘窗口；

“退出”按钮用于退出小键盘窗口，编辑框中的数值被放弃。

4. 放电触发模式选择

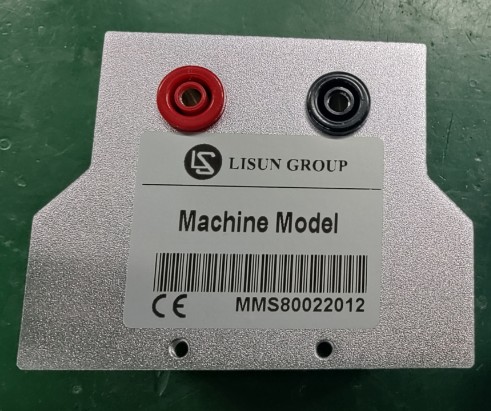

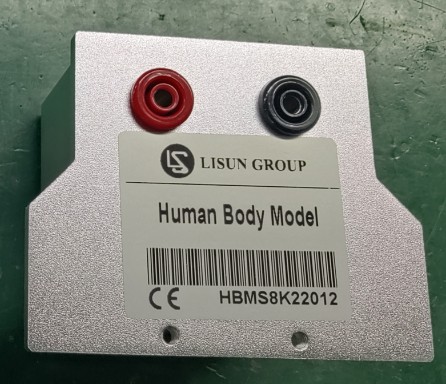

放电模式不需要人工设置，其可根据安装的阻容套件自动识别。以下为阻容套件的实物图以及仪器上的模式显示图。

人体模式（HBM） 机器模式（MM）

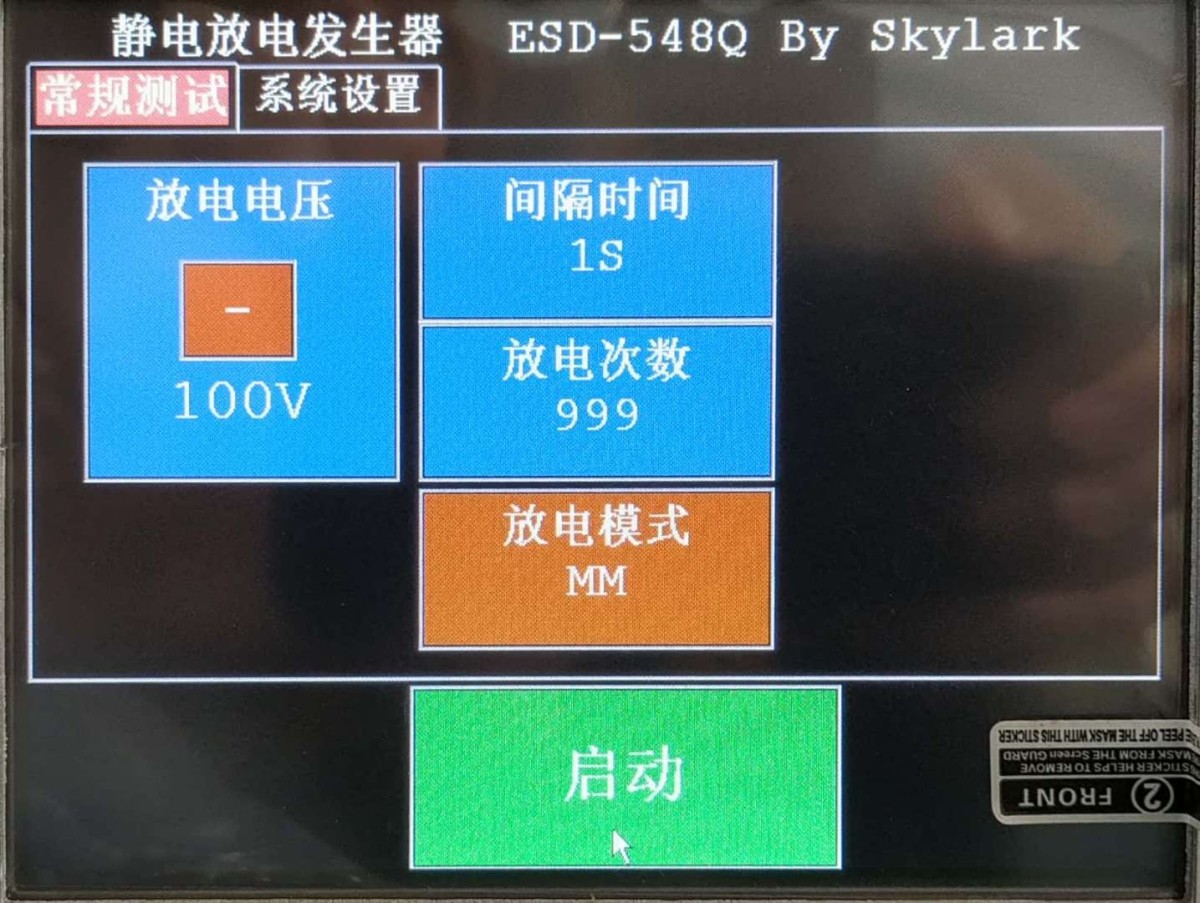

人体模式（HBM）识别图 机器模式（MM）识别图

5. 试验步骤

插好放电装置插头；

插好仪器电源插头；

打开静电放电发生器电源，待仪器启动进入操作窗口；

设定放电电压；

设定放电间隔时间；

设定放电次数；

查看放电模式；

点按“启动”按钮进入待放电状态，此时“启动”按钮改变为“停止”按钮；

放电装置对准放电部位，接触好后，按开始测试，进行放电测试；

每放电一次计数框计数加1，直至到设定的放电次数退出放电和待放电状态。

6. 实验结果的评估

试验结果要根据被试设备的工作条件和功能要求分别加以记录，以便使设备制造厂和用户对设备进行评估。如:

1、在规定条件下, 设备可以正常工作；

2、试验中设备出现暂时性的性能下降或功能丧失，但过后可自行恢复；

3、设备出现的暂时性能下降或功能丧失，要由操作人员干预或系统复位后才能恢复；

4、设备由于元部件的损坏、软件受影响或数据丢失而造成不可恢复的性能下降或功 能丧失。

4. 设备放电波形图

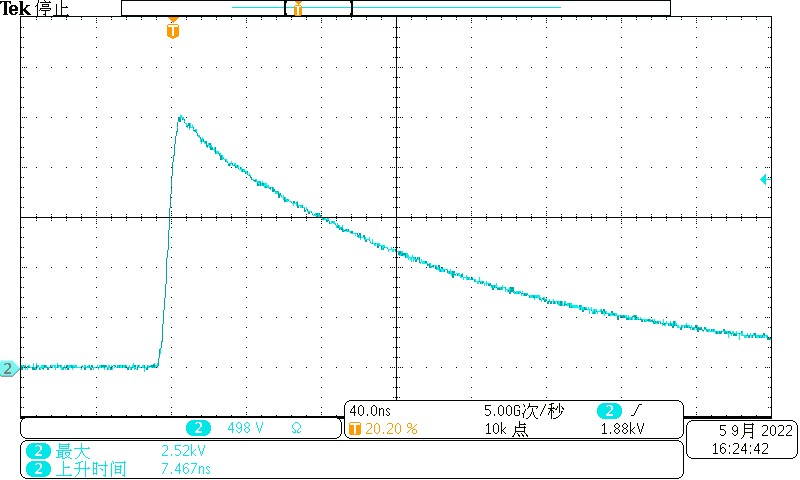

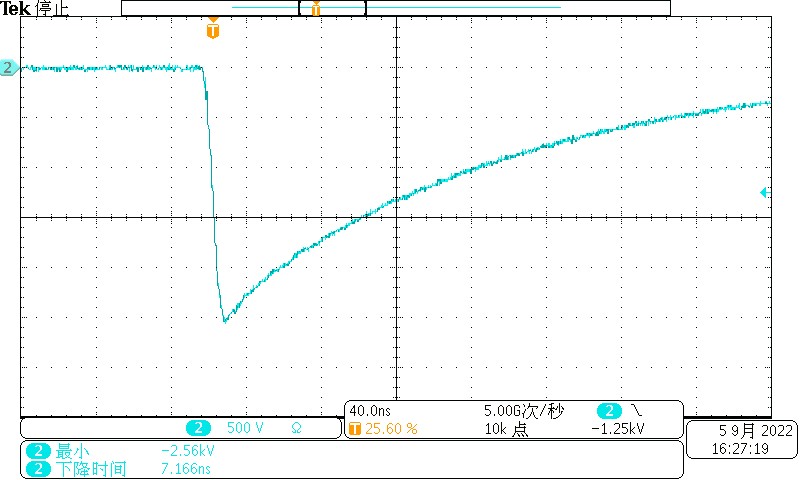

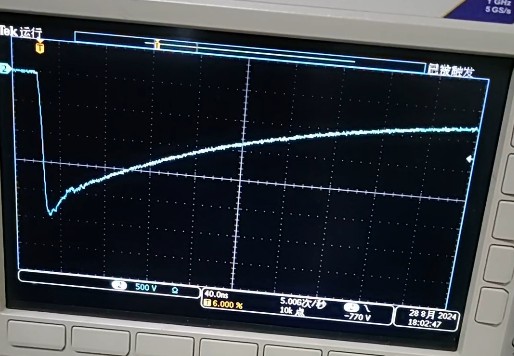

HBM模块放电波形图

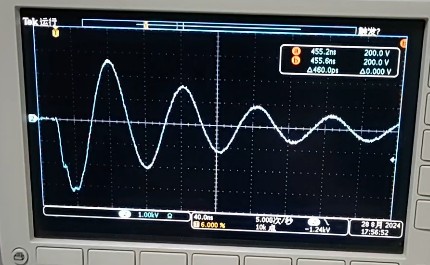

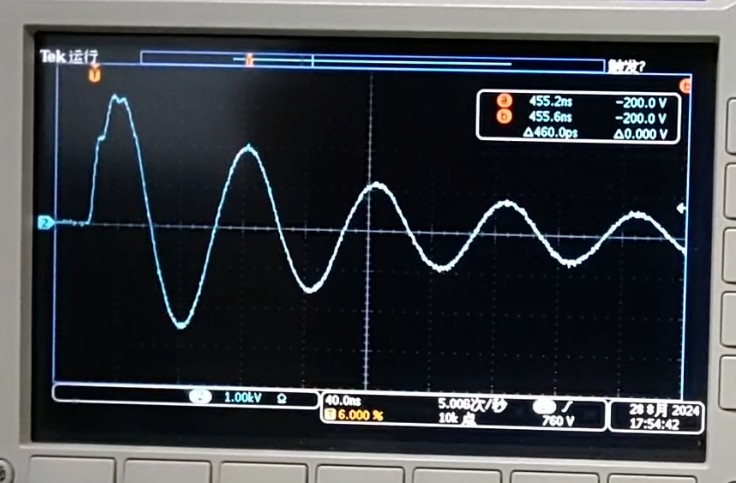

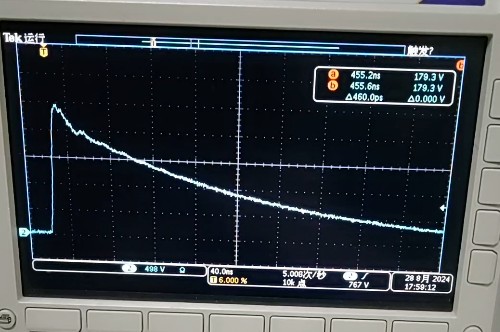

MM模块放电波形图

5. 装箱清单

1	ESD-883D主机	1
2	电源线	1
3	高压测试电缆及支架	1
4	MM模块及HBM模块	各1
5	使用手册	1
6	出厂校准证书	1
7	质保卡	1

注意：5、6、7可能为下载链接以下载电子版。
