能量色散X射线荧光光谱仪

1、设备基础认知

1.1 核心参数

1.1.1 型号区分

参数/型号	EDX-2A	EDX-2AC	EDX-2AB	EDX-2ABC	EDX-2T
类型	非抽真空台式				抽真空台式
样品腔尺寸	610*320*100mm (L*W*H)				大气：510*310*120mm 真空：Ф100*70mm
测试环境	大气				大气、真空
测试样品类型	固体、液体、粉末				大气：固体、液体、粉末 抽真空：固体
测试项目	RoHS	RoHS+镀层测试	RoHS+合金分析	RoHS+合金分析+镀层测试
合金元素测试范围	N/A		可针对元素周期表从16-S硫到92-U铀的所有元素进行合金分析（铁、铜、不锈钢、黄金、铂金等）		可抽真空针对元素周期表从11-Na钠到92-U铀的所有元素进行合金分析（镁铝合金、矿石成分、铁、铜、不锈钢、黄金、铂金等）

注：使用EDX-2T时，仅合金分析需使用抽真空功能以获取更准确更全面的测试结果。

1.1.2 RoHS介绍

RoHS是由欧盟立法制定的一项强制性标准，它的全称是Restriction of Hazardous Substances。目的在于消除电机电子产品中的铅（Pb）、汞（Hg）、镉（Cd）、六价铬（CrVI）、多溴联苯（PBBs）和多溴联苯醚（PBDEs）共6项物质。即RoHS1.0，EDX-2系列可测氯（Cl）、铅（Pb）、汞（Hg）、镉（Cd）、六价铬（CrVI）、溴（Br）含量。

注：通用测试方法为测溴（Br）总含量，总含量不超标，则多溴联苯（PBBs）和多溴联苯醚（PBDEs）均不超标；若需要区分多溴联苯（PBBs）和多溴联苯醚（PBDEs）并测试两类物质的含量，则需要另外的设备，请与我们联系。

新指令在原有RoHS 6项物质的基础上增加4项邻苯二甲酸盐，邻苯二甲酸二（2-乙基己基）酯(DEHP) 、邻苯二甲酸丁苄酯(BBP)、邻苯二甲酸二丁酯(DBP)、邻苯二甲酸二异丁酯(DIBP)。即 RoHS 2.0 (2011/65/EU)，需要使用LISUN EDX-4设备进行测试。

1.2 设备配置核对

1.2.1 包装拆除

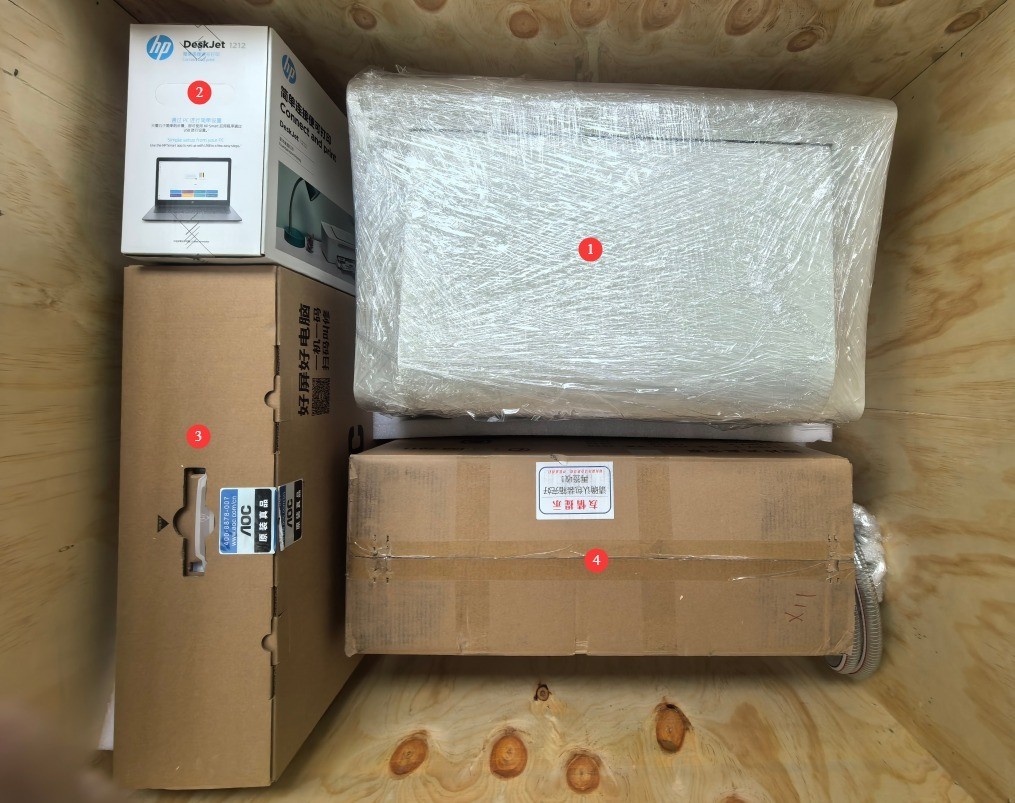

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。系统主要包含以下组成部分，见图1-1。

编号	说明
①	EDX-2系列光谱仪主机
②	打印机
③	一体机电脑
④	真空泵（仅EDX-2T包含）

图1-1

1.2.2 其它主要配件

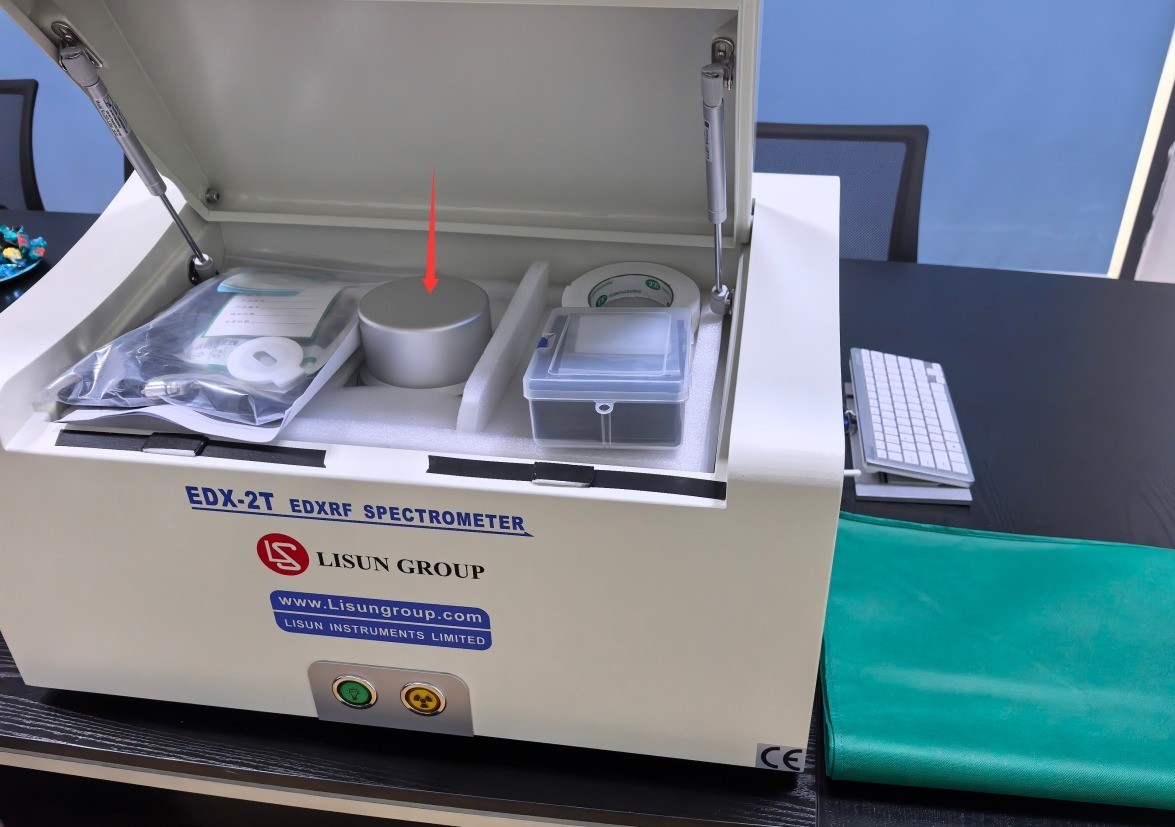

见图 1-2。将主机盖板打开，其余主要配件运输时存放在测试腔内，请将所有配件全部取出。注：箭头所指为真空罩，仅EDX-2T包含。

图1-2

1.2.3 电子文档下载

电子版使用说明书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 人身安全防护

严禁私自拆卸仪器，设备自带辐射防护结构，拆机将导致 X 射线泄漏，危害人体健康。

仪器设专人专职操作，无关人员禁止触碰、移动、操作设备。

任何部件维护、清洁前，必须切断主机主电源，防止触电及高压损坏。

2.3 设备安全规范

不得更新原装电脑操作系统、修改系统语言，否则可能导致软件异常无法使用。

测试薄膜有污损时应及时更换，更换薄膜时，严禁手或物品接触设备探测器，避免核心部件损坏；

禁止任何物体掉入设备内部或接触探测器；

加密狗必须全程插在电脑上，无加密狗软件无法启动。

2.4 环境安全要求

仪器内部光管温度＞35℃软件报警，＞45℃自动停止测试；室温建议控制在 25℃以下。

放置仪器的台面必须水平、牢固、无晃动，避免影响检测精度。

设备不使用时需用防护罩覆盖，防止灰尘进入；环境湿度控制在 40%~60%。

3、设备组装

3.1 真空泵组装与连接（仅EDX-2T包含）

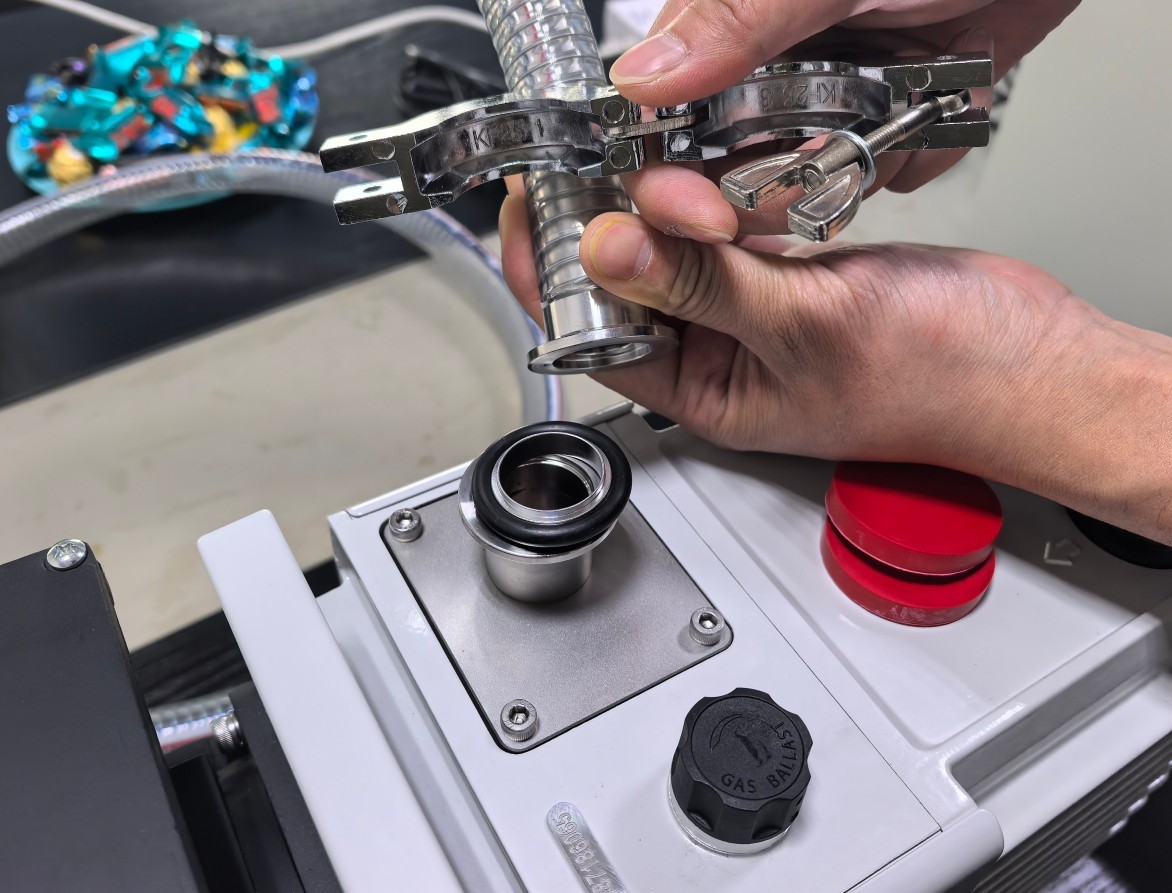

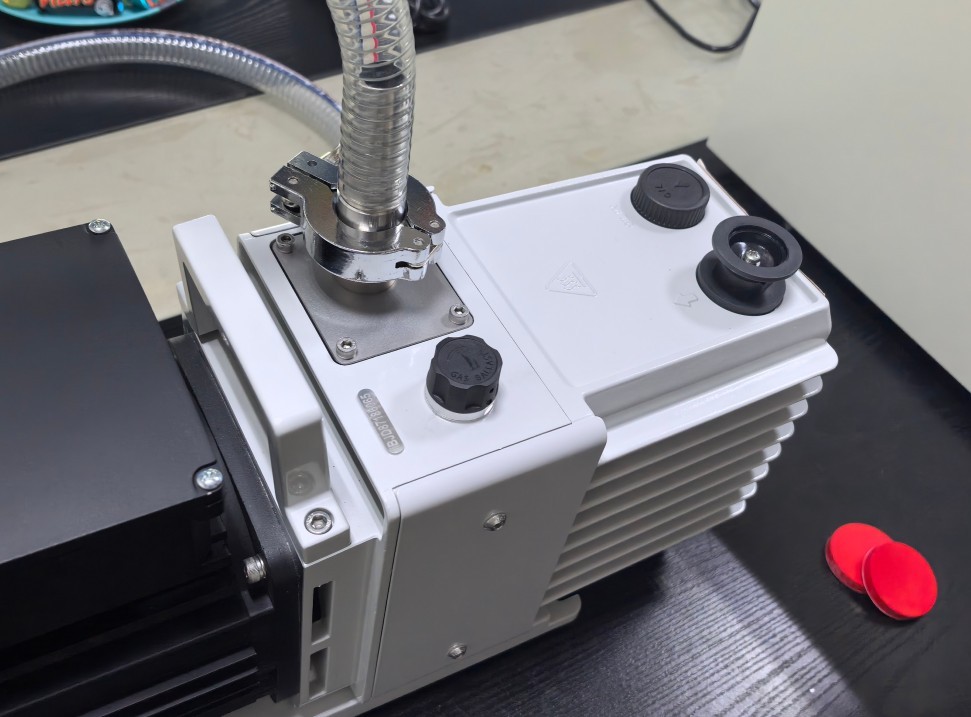

抽气管请按图3-1、3-2进行连接固定。

图3-1

图3-2

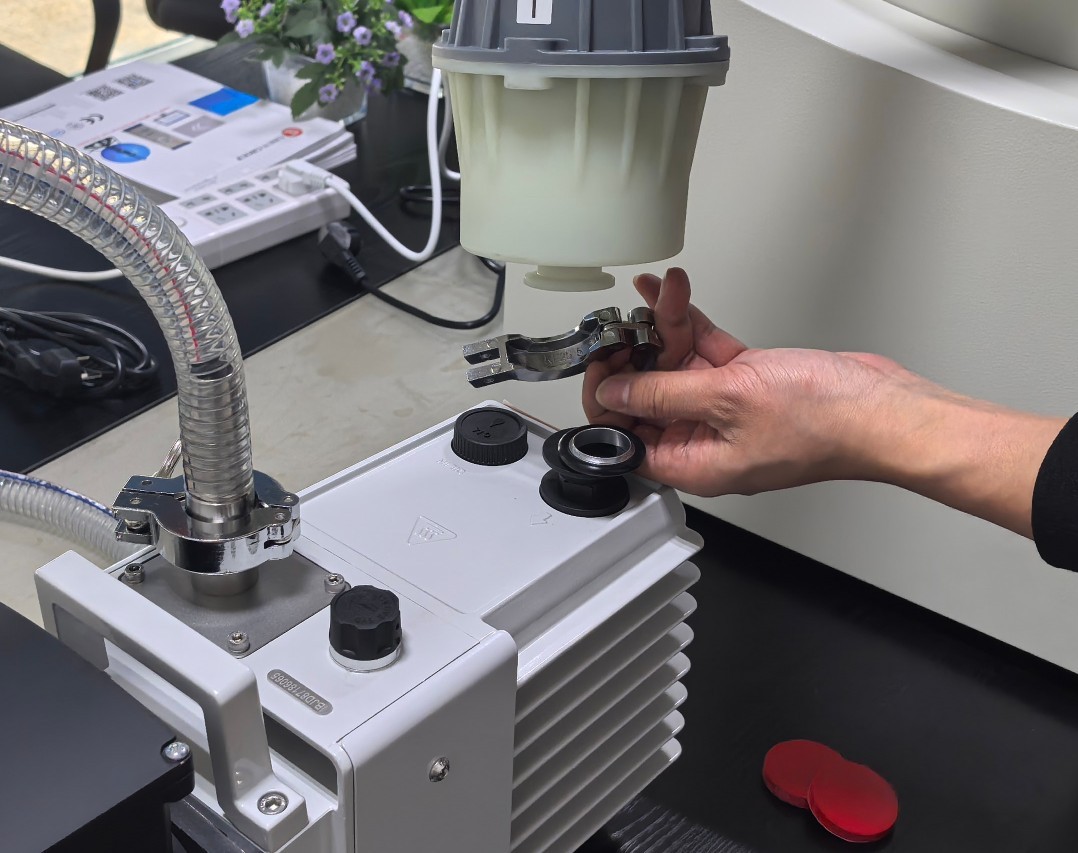

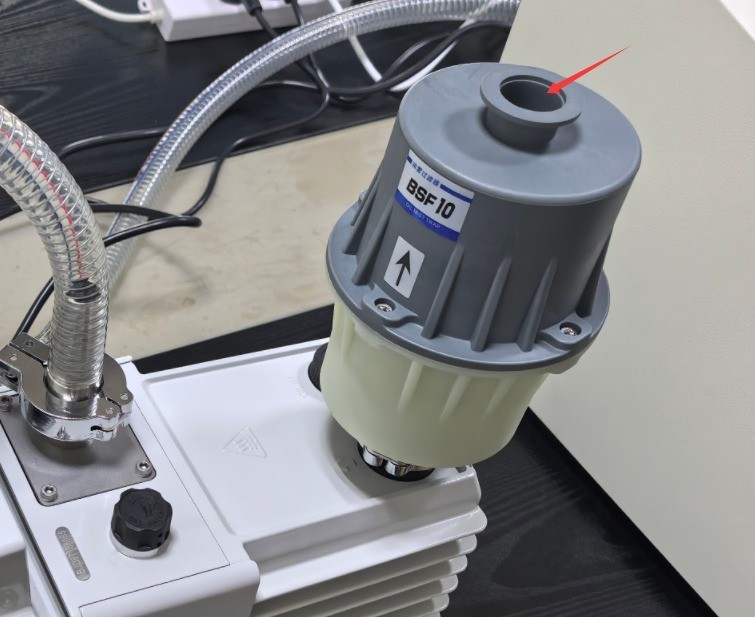

过滤器连接，按图3-3、3-4进行连接固定。

图3-3

图3-4

注：见图3-4，使用时就将红色密封盖取下，不使用时可将其装回以防止进尘。

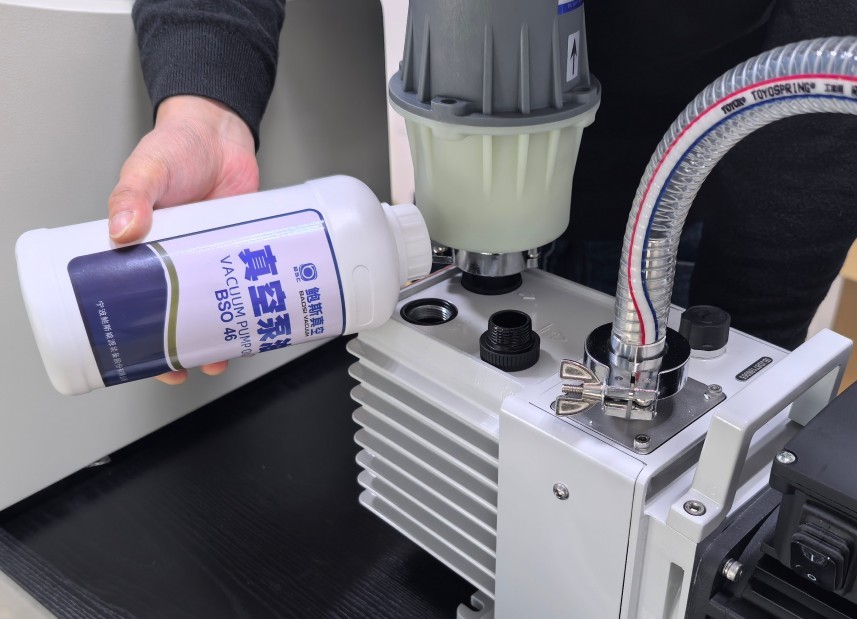

注入真空泵油，见图3-5。

图3-5

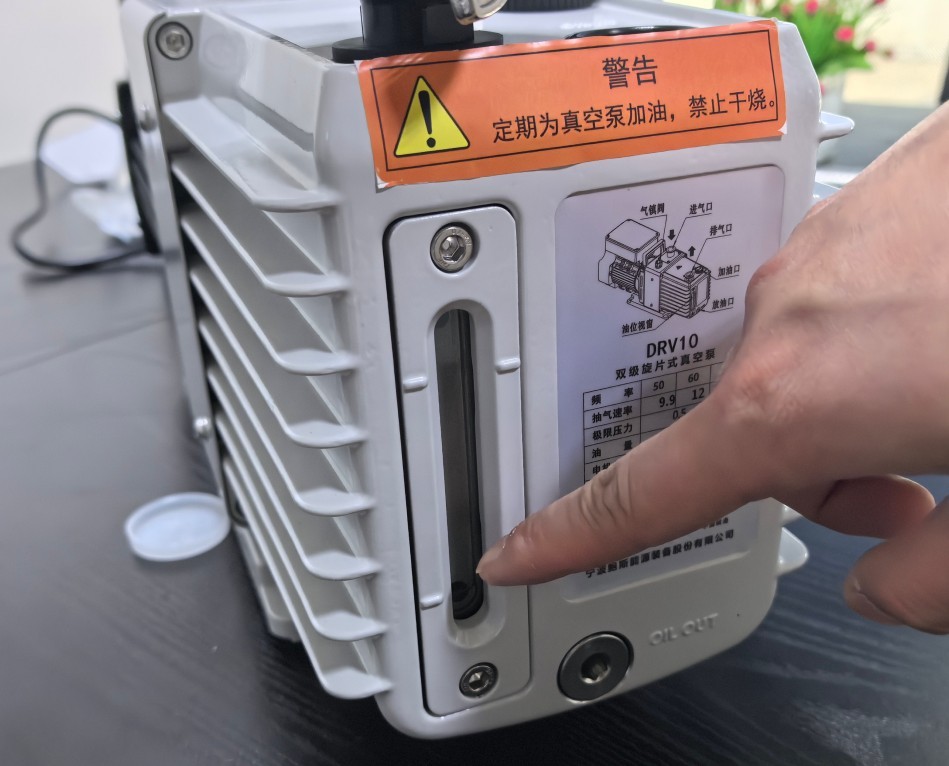

请确保油位在低位指示线和高位指示线之间，见图3-6。定期为真空泵加油，禁止无油干烧。

图3-6

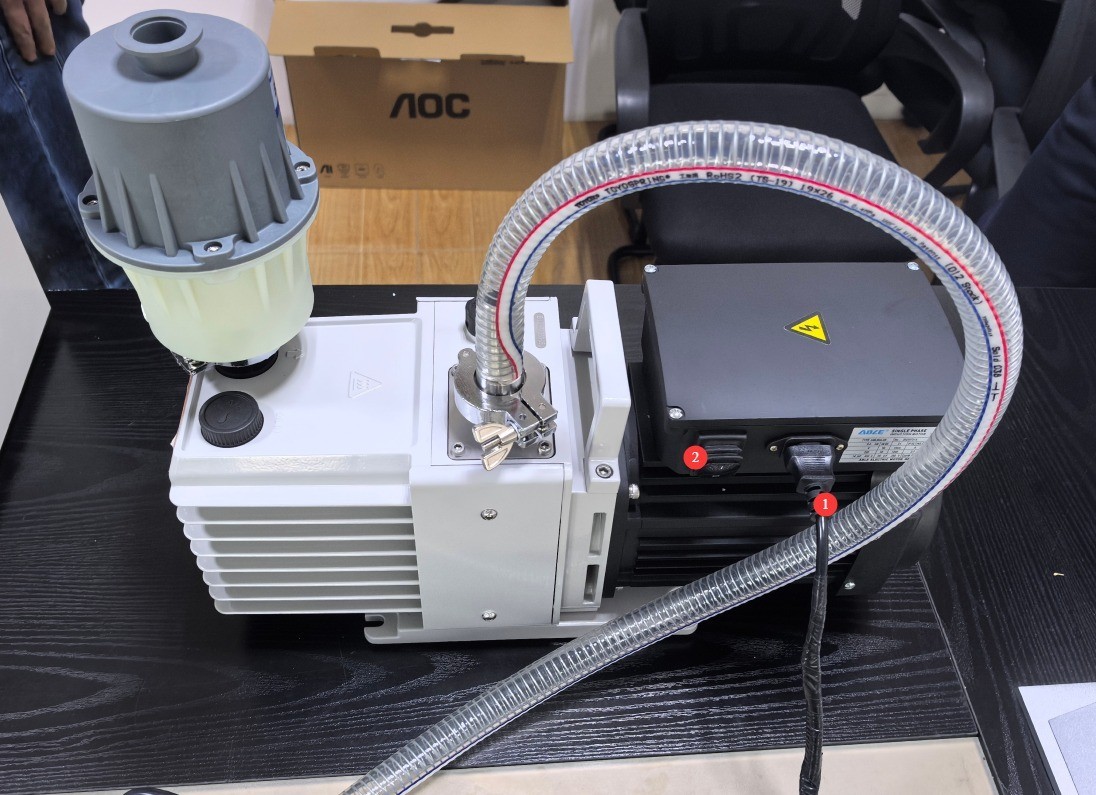

接线及设置，见图3-7。

编号	说明
①	特制双头电源线连接，请连接220V电源，另一端连接至EDX-2T主机
②	电源开关，将其置于开启位置“I”即可，其运行状态会由EDX-2T软件控制

图3-7

3.2 EDX-2系列主机背面板介绍及接线

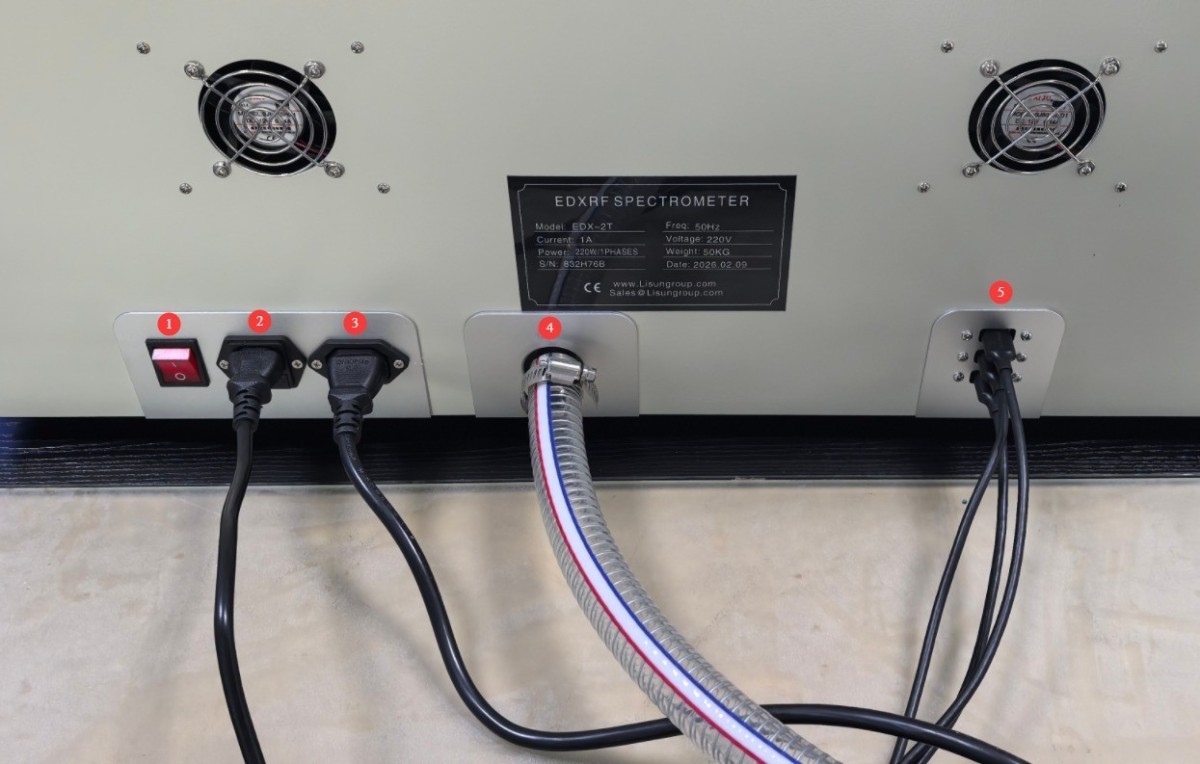

见图3-8。

编号	说明
①	电源开关
②	电源线接口，根据铭牌提示，为设备连接至220V电源
③	特制双头电源线，另一端连接至真空泵。注：仅EDX-2T包含
④	抽气管连接。注：仅EDX-2T包含
⑤	USB接口，请全部使用标配USB线连接至电脑

图3-8

3.3 电脑及打印机组装

3.3.1 组装

电脑及打印机，参考其自带说明书进行组装并开机即可。

3.3.2 加密狗

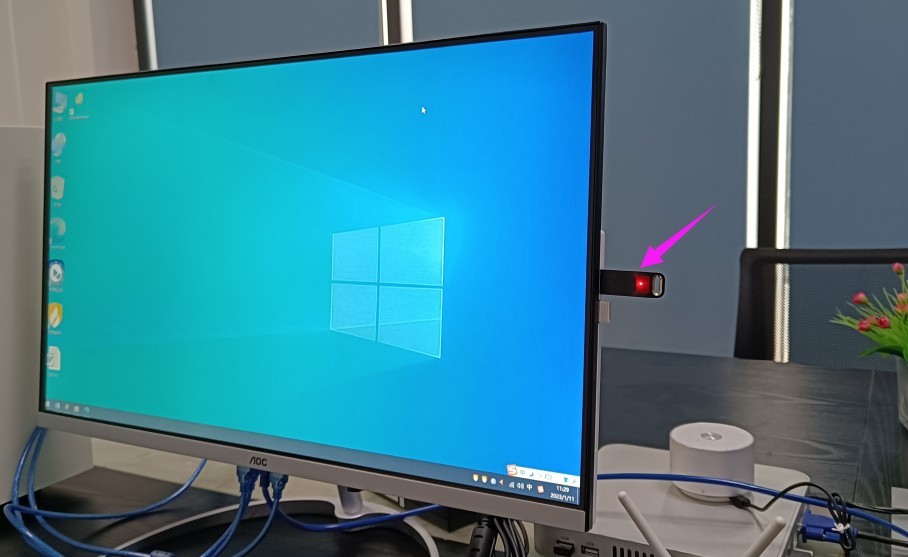

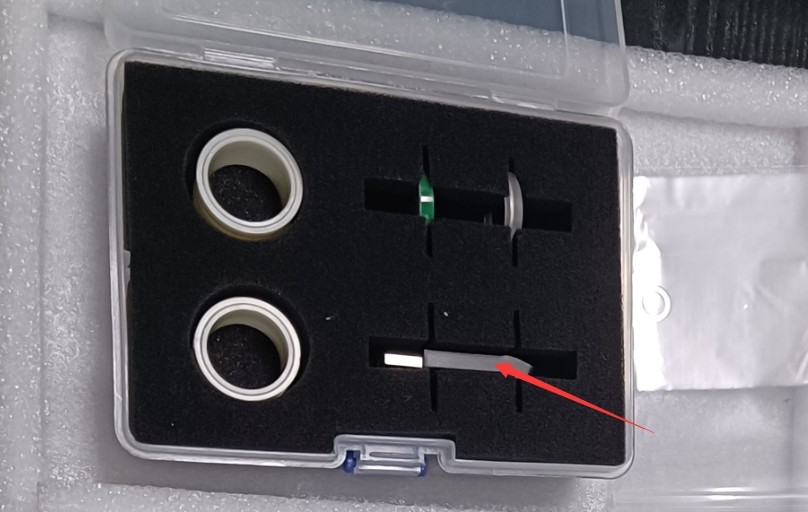

请在图3-9所指位置中找到加密狗，并将其安插至电脑USB端口，见图3-10。

图3-9

图3-10

3.3.3 软件打开原则

EDX-2系列设备最多拥有三个软件，同一时间只允许运行一个软件，即若需要运行其它软件，需要先将目前运行的软件关闭。

4、RoHS 测试操作步骤

4.1 开机预热

主机开机2分钟后，双击打开桌面图标（见图4-1），打开RoHS测试软件。

图4-1

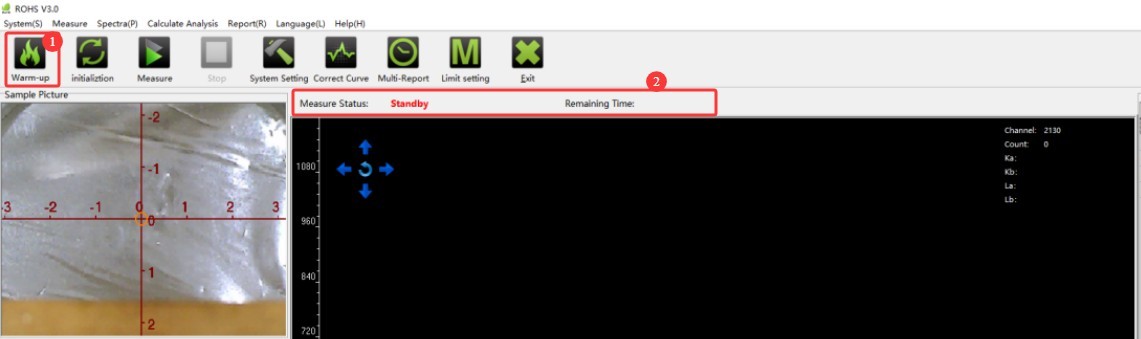

如设备关机时间超过半小时，再次开机时需要进行预热，见图4-2。

编号	说明
①	点击“预热”，然后等待预热结束即可，需要半小时左右进行预热
②	显示软件当前工作状态，及倒计时

图4-2

4.2 初始化

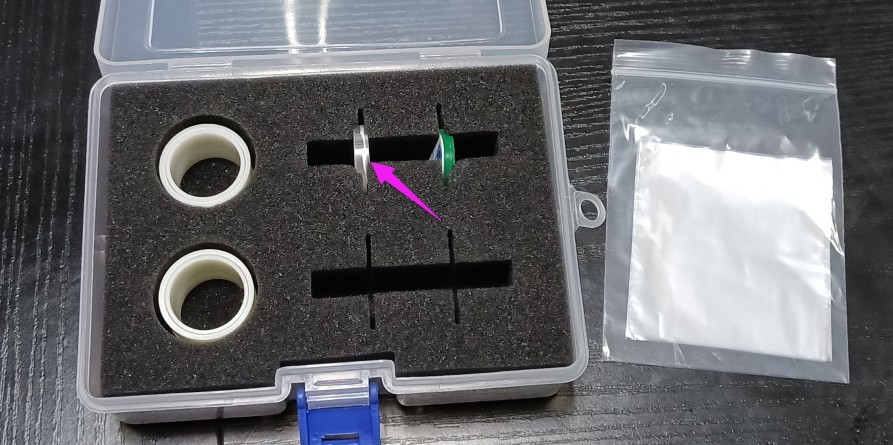

每次预热结束后都需要运行1次初始化；每次测试前也尽量运行1次初始化，以便获得更准确的测试结果。见图4-3，找到银片。

图4-3

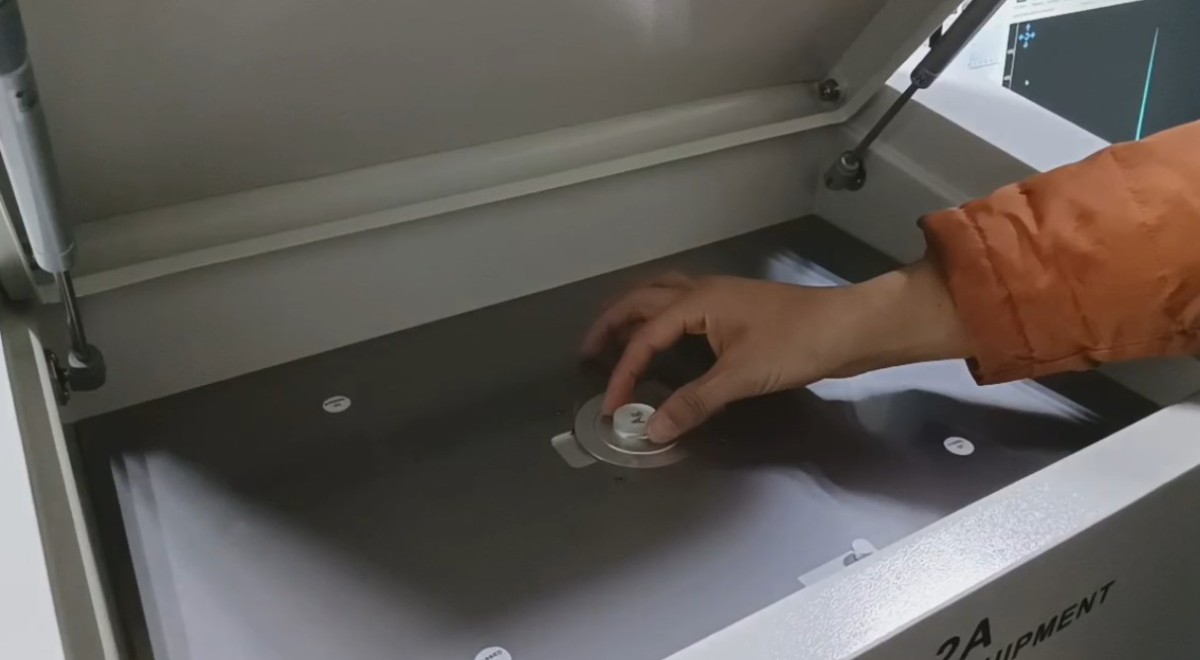

将银面朝下，放置于测试孔测试薄膜上，见图4-4，然后将EDX-2系列主机盖板关闭。

图4-4

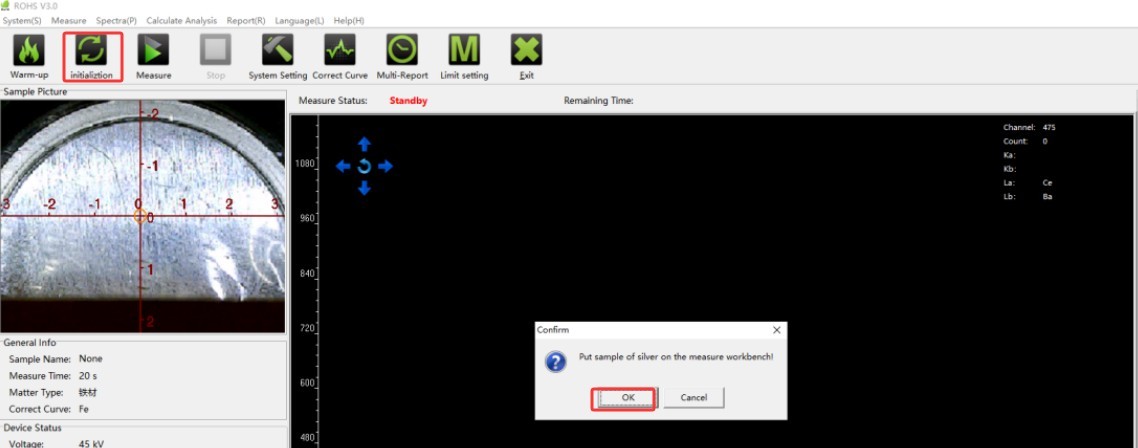

见图4-5，然后点击初始化，并等待初始化完成即可，初始化需要大概10秒。

图4-5

4.3 EC681M标样验证

4.3.1 标样测试

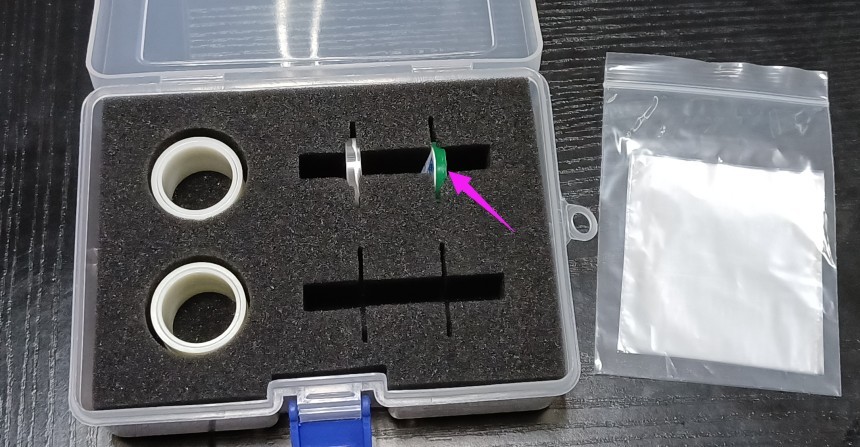

定期使用标样进行验证试验，用于确认设备的测试结果是否正常。见图4-6，将标样取出。

图4-6

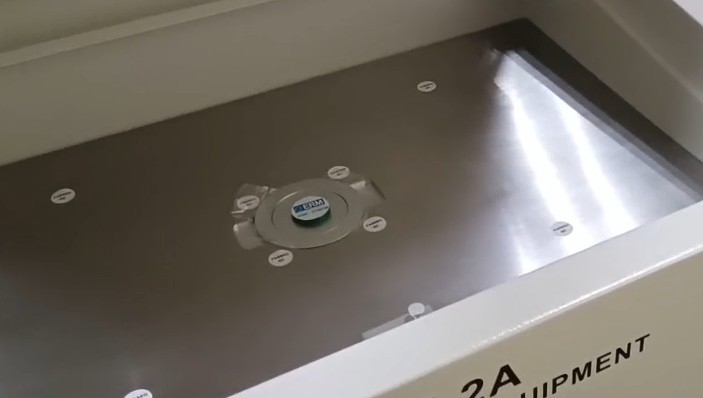

将绿面朝下，字面朝上，放置于测试孔测试薄膜上，见图4-7。

图4-7

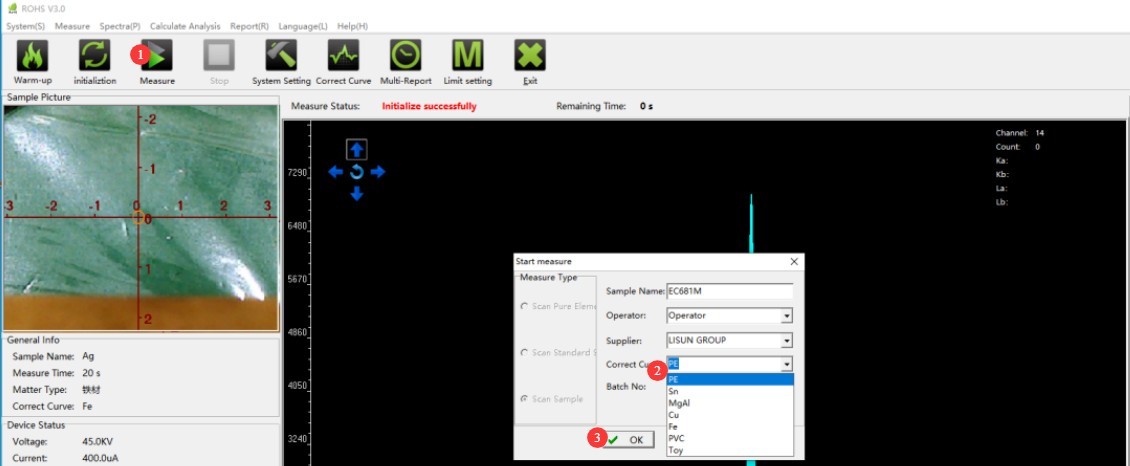

然后将EDX-2系列主机盖板关闭，然后启动测试（见图4-8）。

编号	说明
①	点击“测试”
②	选择“PE”。注：若测试其它样品，请选择正确的样品材质
③	点击OK启动测试，200秒后测试结束

图4-8

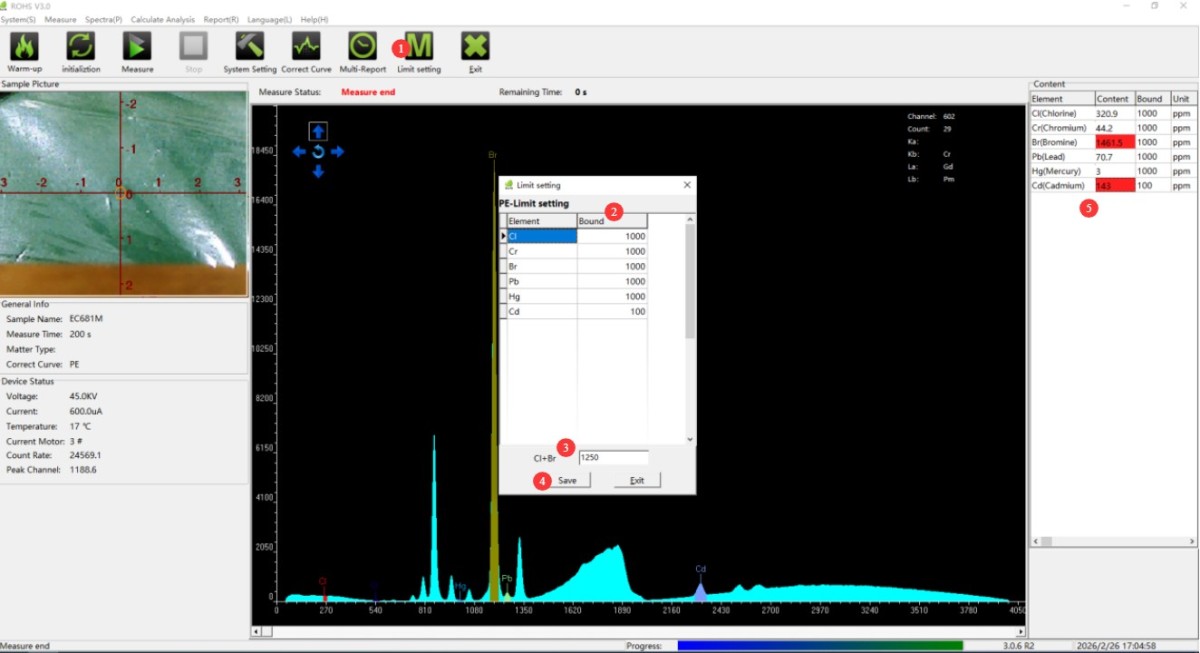

测试结果确认，见图4-9。

编号	说明
①	点击“限值设定”
②	可为每个物质设置限值，软件已按标准默认设置好限值，若您有特殊要求，可重新设置限值
③	若有需要，也可设置氯（Cl）与溴（Br）总量限值
④	点击保存
⑤	测试结果显示，单位为ppm

图4-9

注：限值设定不会影响实际测试数据，只会影响通过与不通过，红色显示为不通过。

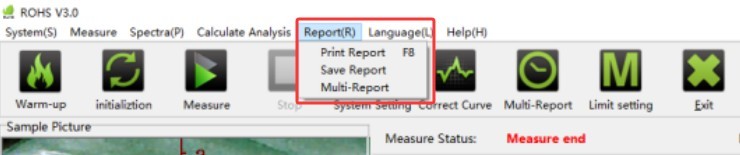

若需单独保存或打印测试报告，可参考图4-10。

图4-10

4.3.2 数据对比

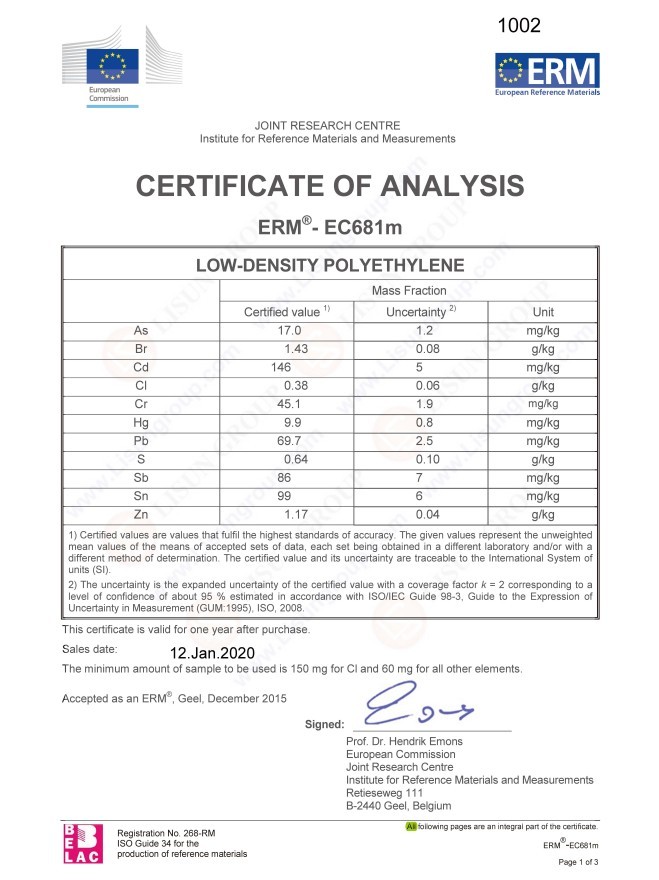

配件中包含标样的检测数据表，见图4-11。数据表单位1mg/kg即1ppm，1g/kg即1000ppm，需完成单位换算后再进行对比。

图4-11

将测试数据与此数据表进行对比，按以下允许误差的范围表格确定设备测试结果是否正常。

编号	说明
铅（Pb）	含量是否在69.7±15ppm之间
铬（Cr）	含量是否在45.1±10ppm之间
镉（Cd）	含量是否在146±21.9ppm之间
汞（Hg）	含量是否在9.9±10ppm之间
溴（Br）	含量是否在1430±219ppm之间
氯（Cl）	含量是否在380±76ppm之间

注：我们每一批的标样数据会有所差别，请以您实际收到的检测数据表为准。测量误差范围仍可参考上表。

4.4 RoHS样品测试

4.4.1 样品摆放

将样品放置在测试窗口薄膜上。注：如样品太小，需要放置多个样品，以将测试窗口完全覆盖，然后将EDX-2系列主机盖板盖上。

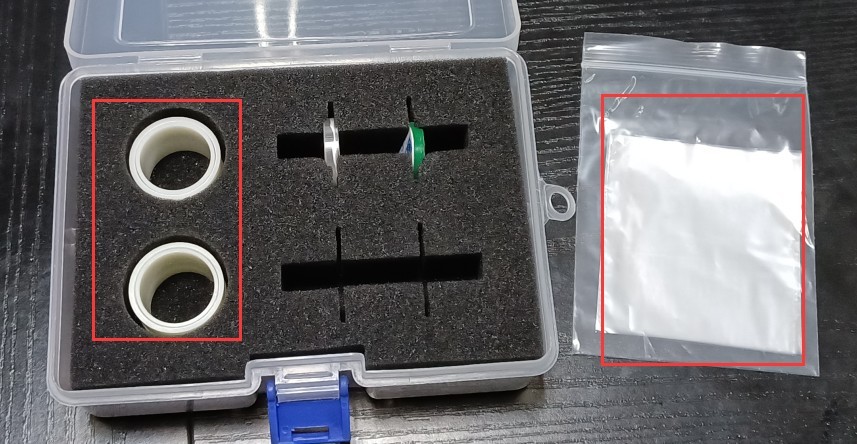

若样品为粉末或者液体，可使用图4-12中所标记的配件自行制作一个封装包，然后再将封装包放到测试窗口。

图4-12

4.4.2 样品测试

与标样测试步骤一致，请参考4.3.1。

4.4.3 测试薄膜更换

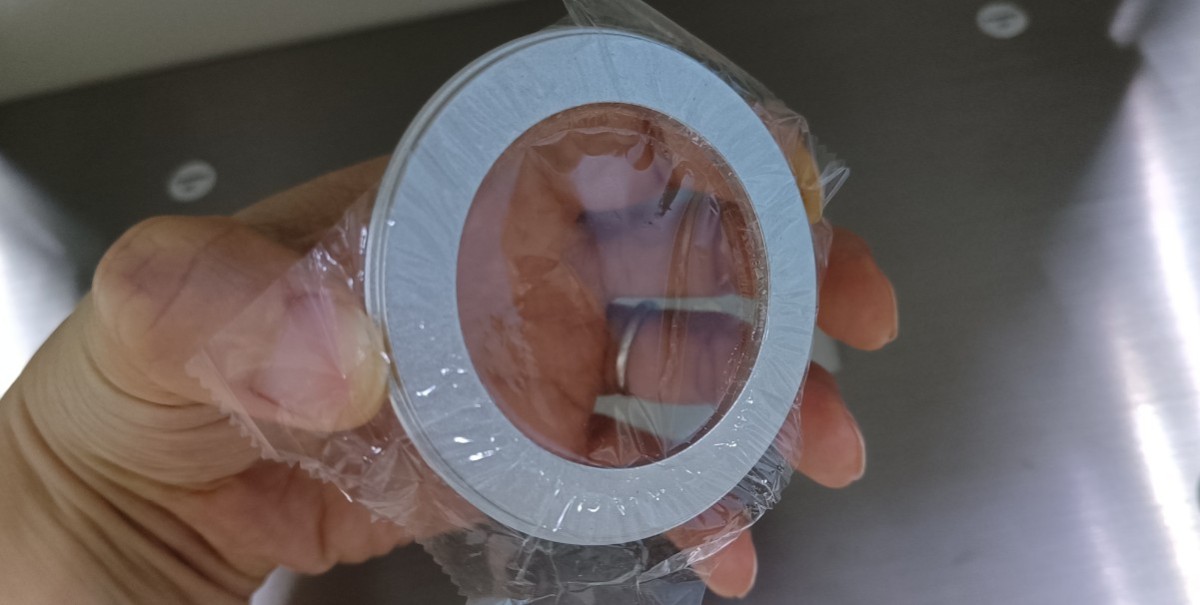

测试薄膜有污渍后，请及时更换。可将金属环取下，以更换测试薄膜，见图4-13。

图4-13

注：更换薄膜时禁止任何物体掉入设备内部，禁止触摸内部探测器。

5、元素分析测试操作步骤

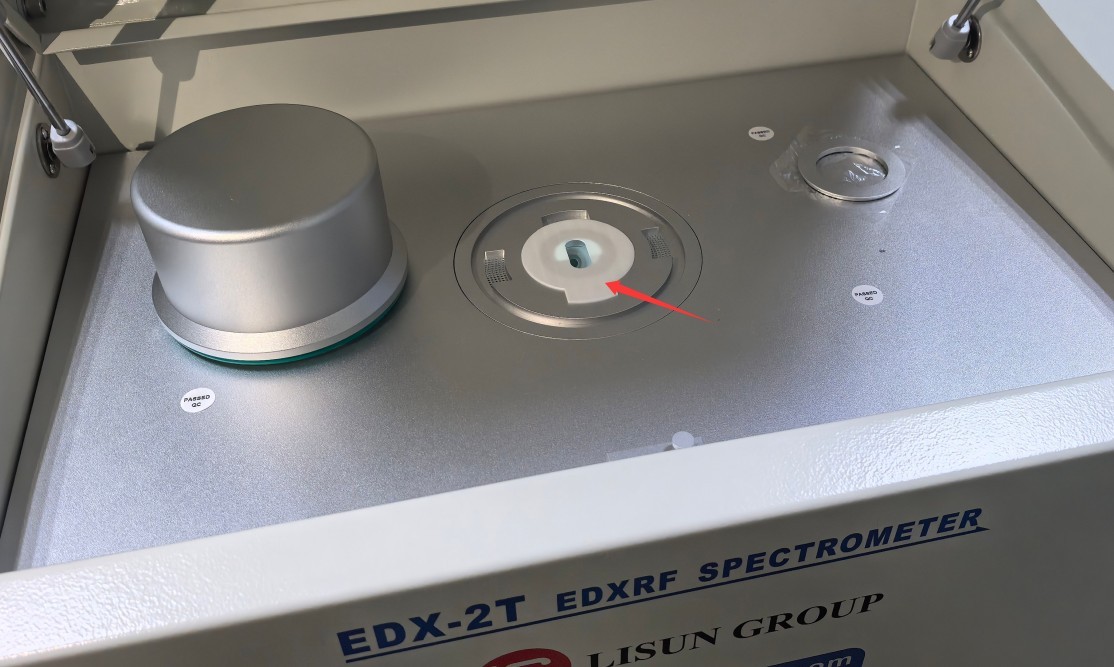

5.1 更换测试窗口配件

图5-1

注：白色卡盘为镂空设计，使用时需防止任何物体掉入设备内部。

5.2 预热

将主机开机，2分钟后，双击桌面图标（见图5-2），打开元素测试软件。

图5-2

若设备已开机并运行过预热，可直接跳至5.3。

如设备关机时间超过半小时，再次开机时需要进行预热，见图5-3。

编号	说明
①	点击“预热”，然后等待预热结束即可，需要半小时左右进行预热
②	显示软件当前工作状态，及倒计时

图5-3

5.3 初始化

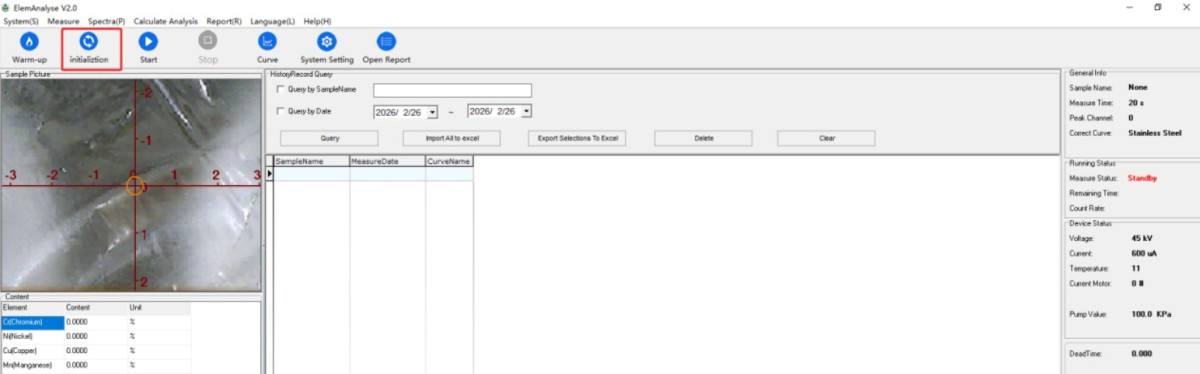

每次预热结束后都需要1次初始化；每次切换不同软件时，也需要运行1次初始化；每次测试前也尽量运行1次初始化，以便获得更准确的测试结果。见图5-4。

图5-4

操作步骤与4.2一致。

5.4 元素分析测试

5.4.1 样品摆放

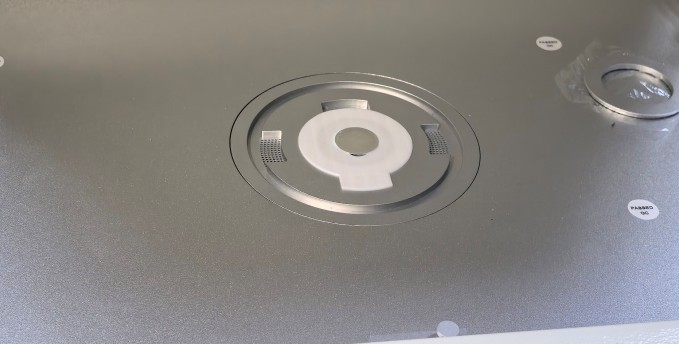

若您设备型号为EDX-2T，将样品放置在白色卡盘镂空处，见图5-5。

图5-5

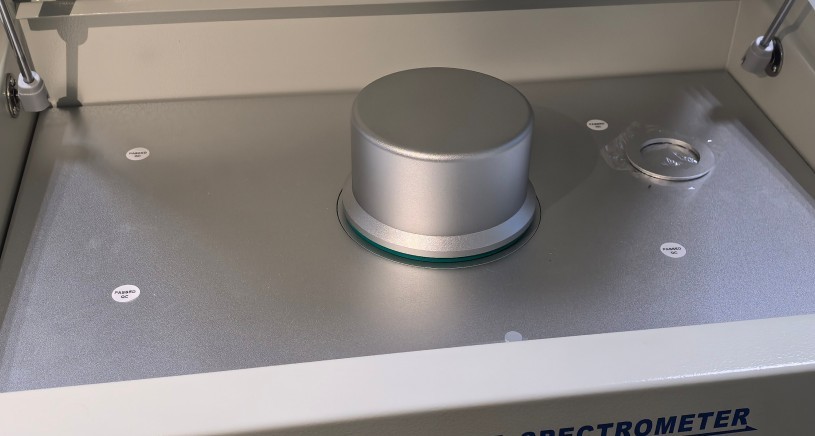

然后使用真空罩扣牢，见图5-6。

图5-6

然后将设备盖板关闭。

若您设备型号并非EDX-2T，样品放置方法同4.4.1。

5.4.2 样品测试

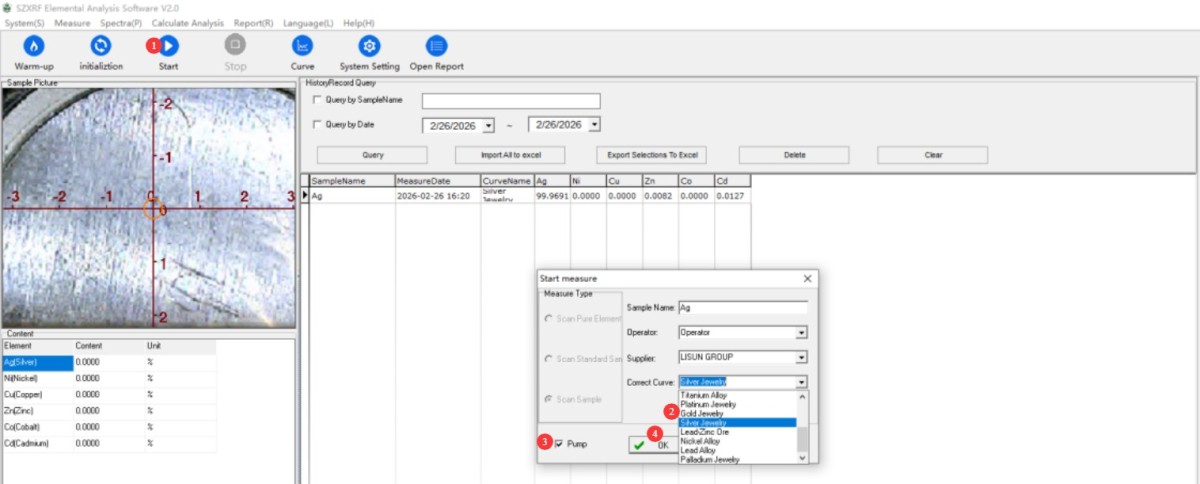

见图5-7。

编号	说明
①	点击“测试”
②	为样品选择正确的测量校正曲线
③	勾选真空泵，测试过程中软件会自动控制真空泵，在真空的条件下进行测试。注：仅EDX-2T包含此功能；测试时自动抽真空，测试结束自动破真空，禁止手动破真空
④	点击OK启动测试

图5-7

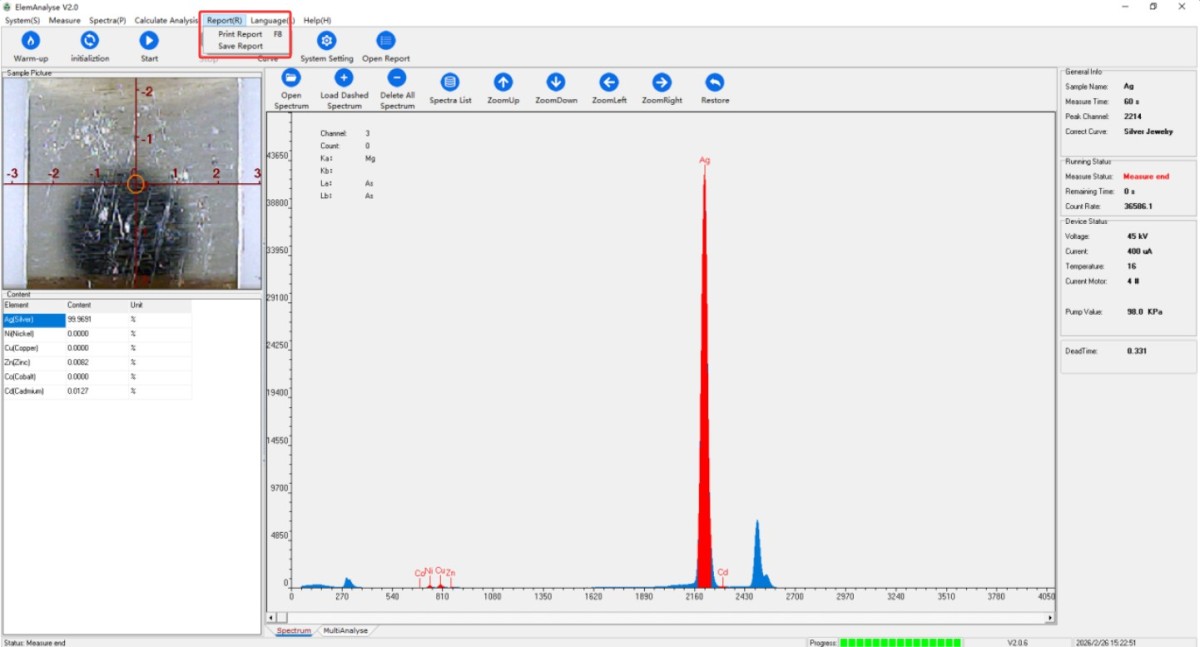

若需单独保存或打印测试报告，可参考图5-8。

图5-8

6、镀层厚度分析测试操作步骤

6.1 预热

与5.2操作一致。双击桌面图标（见图6-1），打开镀层厚度分析测试软件。

图6-1

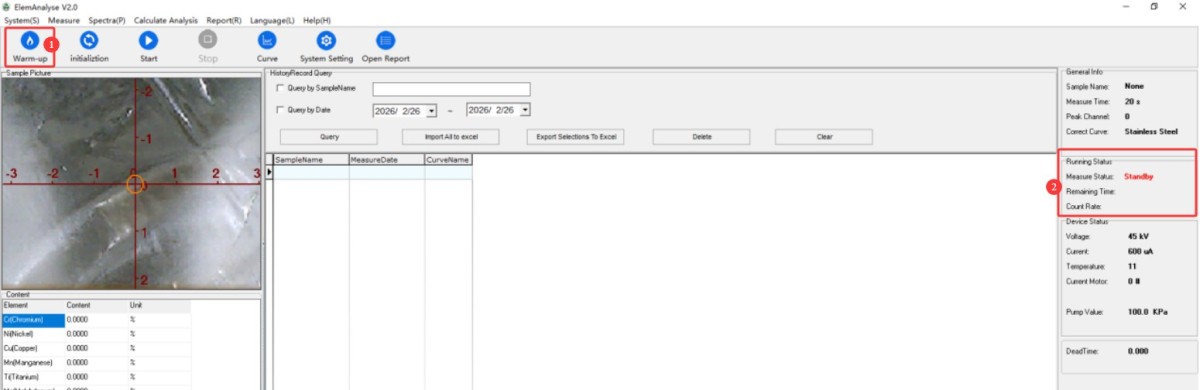

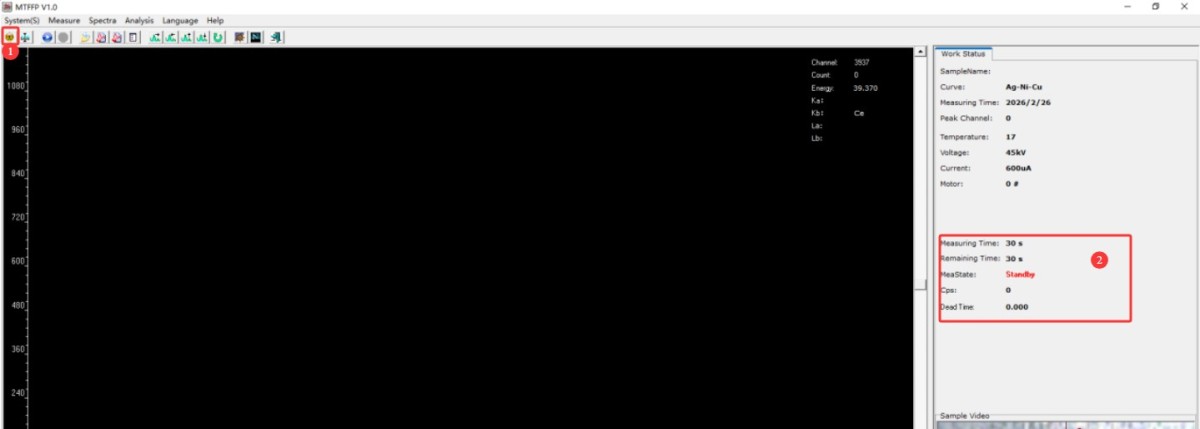

见图6-2。

编号	说明
①	点击“预热”，然后等待预热结束即可，需要半小时左右进行预热
②	显示软件当前运行状态，及倒计时

图6-2

6.2 初始化

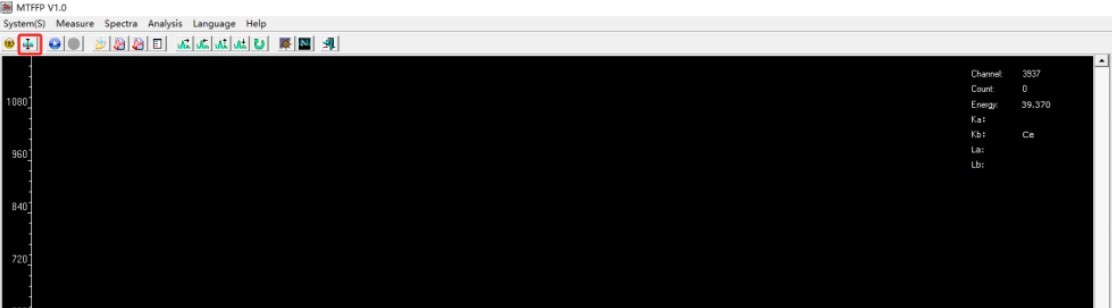

与5.3操作一致。见图6-3。

图6-3

6.3 镀层厚度分析测试

6.3.1 样品摆放

与4.4.1操作一致。

6.3.2 样品测试

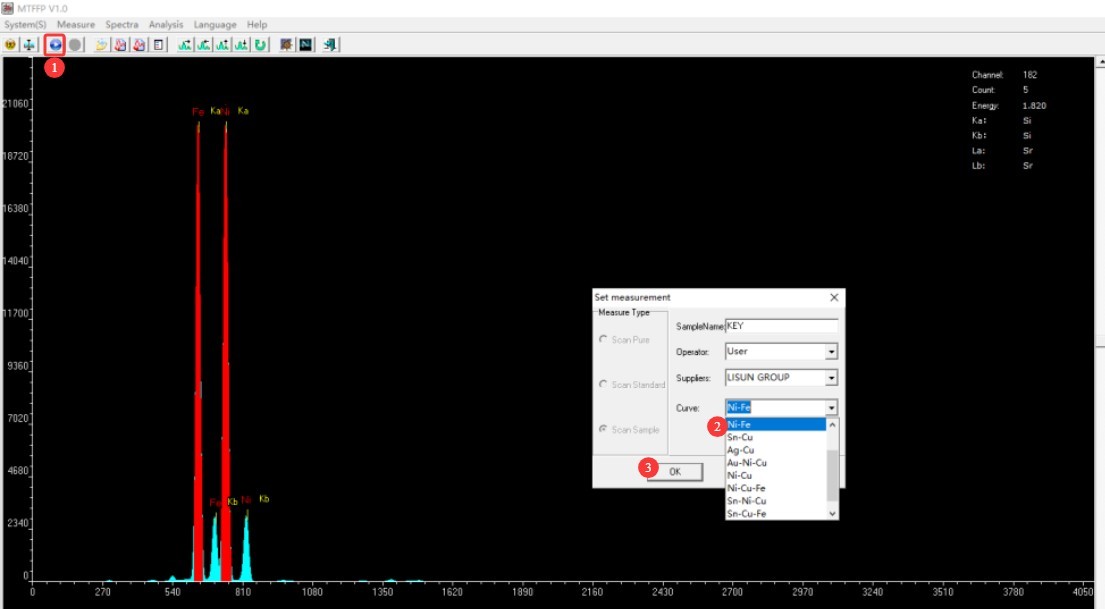

见图6.4。

编号	说明
①	点击“测试”
②	为样品选择正确的测量校正曲线。例：Ni-Cu表示铜基材镀镍，其它以此类推
③	点击OK启动测试

图6-4

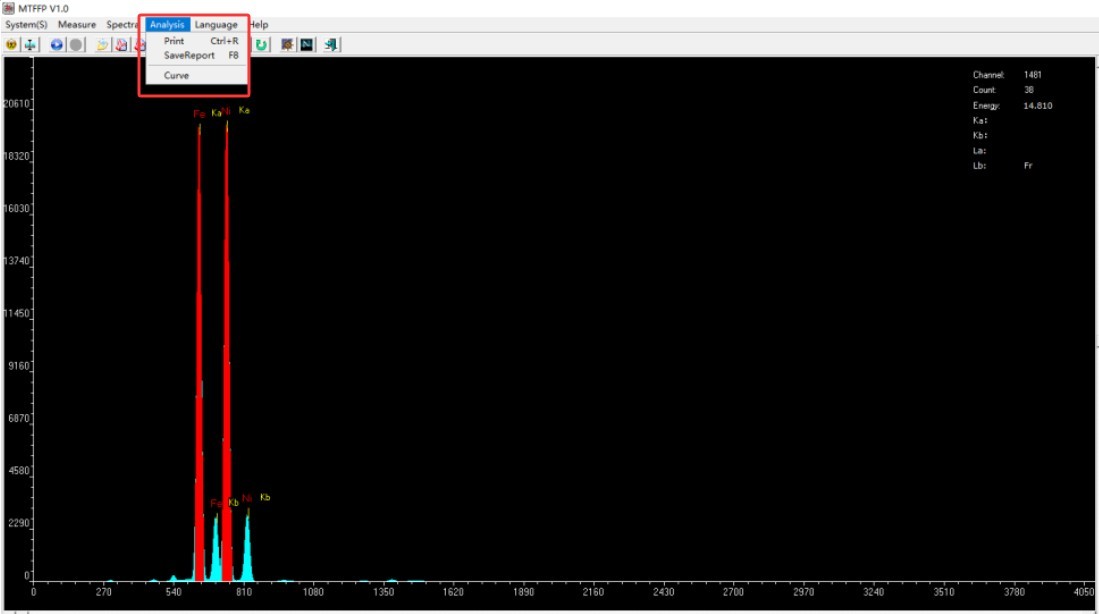

若需单独保存或打印测试报告，可参考图6-5。

图6-5

7、设备日常维护与保养

7.1 日常清洁

7.1.1 测试平台清洁

用棉花蘸少量无水酒精，轻轻擦拭测试窗口、薄膜表面，去除污渍、粉末残留。

7.1.2 机身清洁

软布擦拭主机外壳、电脑、打印机，保持无灰尘；禁止用液体直接冲洗主机。

7.2 定期保养

7.2.1 测试薄膜更换

薄膜破损、污染、发黄时，立即更换随机原装薄膜 / 食品级保鲜膜。

7.2.2 温度检查

每日测试时查看软件温度提示，超 35℃暂停使用，降温后再测。

7.2.3 标准样核查

每周用 EC681M 标准样点检 1 次，确保设备精度稳定。

7.3 长期存放

7.3.1 防尘防护

长期不用（＞7 天），用专用防护罩覆盖整机，移除电源线。

7.3.2 存放环境

存放于干燥、通风、无阳光直射、无腐蚀性气体的环境，温度 15~28℃。

7.4 配件管理

7.4.1 银片保管

用专用收纳盒存放，避免划伤、污染，保持银面光洁。

7.4.2 测试薄膜存放

密封保存，防潮、防褶皱，避免灰尘沾染。

7.4.3 加密狗保护

避免弯折、摔落，不用时插在电脑上或放入收纳袋。

8、常见故障排查与处理

故障现象	可能原因	处理方法
软件无法启动	加密狗未插、USB 松动、电脑系统被修改	插好加密狗；检查 USB 连接；恢复原装电脑系统或联系我们远程处理
初始化失败	银片放反、盖板未盖、薄膜污染	银面朝下重新放置；盖紧盖板；更换干净薄膜；重试初始化
测试数据偏差大	未预热 / 未初始化、薄膜污染、样品未覆盖窗口	预热 + 初始化；更换薄膜；样品完全覆盖窗口后重试
测试中断	温度过高、盖板被打开	降温后再测；盖紧盖板后再测
