工频可调基准镇流器

1. 简介

本高强度气体放电灯多用基准镇流器是按照GB/T21093（IEC60188），GB/T13259（IEC60662）以及GB/T18661（ANSI C78.43）标准要求设计和制造的。

本高强度气体放电灯多用基准镇流器具有50Hz和60Hz两种规格，可以分别应用于世界不同的国家和地区，可以检测上述标准中高压汞灯、高压钠灯和金属卤化物灯的光、电参数以及配合这些高强度气体放电灯工作的各种镇流器的流明系数（镇流器的能效检测）。

基准镇流器的基本参数和指标：

1 基准镇流器使用电流范围：0.300A~10.50A；

2 基准镇流器使用的阻抗范围： 16.8Ω~390Ω；

3 基准镇流器阻抗在校准电流下误差范围：≤±0.5%。

4 基准镇流器阻抗在50%~115%之间任一电流下误差范围：≤±3.0%。

本高强度气体放电灯多用基准镇流器符合上述标准的全部有关要求。

2. 使用说明

2.1、高强度气体放电灯的光电参数检测

高强度气体放电灯的光电参数检测按图1连接。

操作过程如下：

按所测灯的功率和型号，从上述标准中或后附的表1、表2或表3中找出检测所需的参数，包括电源电压，基准镇流器的阻抗值。

（2）把需要测量的灯安装在积分球内，按照图1连接好测量电路。

（3）按所查出的基准镇流器的功率和灯型号 从表1、表2或表3中找出对应的旋钮开关调整位置，调整多用基准镇流器的六个旋钮开关，达到表1、表2或表3中要求的位置，此时该高强度气体放电灯基准镇流器的各项参数就符合对应标准中对基准镇流器的要求。

注意：一定要按所查出的基准镇流器的功率和灯型号，把多用基准镇流器的六个旋钮开关调整到表1、表2或表3中要求的位置，然后才能接通电源。

（4）把电源电压和频率调整到要求值，并把电源连接到图1电路中的“电源”侧，使灯启动（对于高压钠灯和金属卤化物灯，需要在灯的两端接合适的触发器才能使灯启动）。

（5）当灯稳定25分钟~30分钟后（根据光通；灯功率参数的稳定性来确定灯的光电参数是否稳定）读出灯电压，灯电流和灯功率各光参数。

2.2．高强度气体放电灯用镇流器流明系数检测

高强度气体放电灯用镇流器流的明系数检测按图2连接。

操作过程如下：

按被测量镇流器所配合的灯功率和型号，从后附的表1、表2或表3中找出检测所需的参数，包括电源电压和基准镇流器的阻抗值。

把基准灯安装在积分球内或者暗室内。按图2连接好测量电路。

按所查到的基准镇流器功率和灯管型号，从表1、表2或表3中找出对应的各调整开关位置，调整该多用基准镇流器的六个旋钮开关，达到表1、表2或表3中要求的位置，此时该高强度气体放电灯基准镇流器的各项参数就符合对应标准中对基准镇流器的要求。

注意：一定要按所查出的基准镇流器的功率和灯型号，把多用基准镇流器的六个旋钮开关调整到表1、表2或表3中要求的位置，然后才能接通电源。

把开关S1调到被测量镇流器电路（图中向上位置）。开启被测量镇流器用的电源，把电源电压调到该被测量镇流器的额定电压值，使灯启动（对于高压钠灯和金属卤化物灯，需要在灯的两端接合适的触发器才能使灯启动）。待灯稳定25分钟~30分钟后，（光度计或照度计读数趋向稳定）,记录下被测镇流器的光输出值。

开启基准镇流器用的电源，把电源电压调到该基准镇流器的额定电压值。

把S1快速切换到基准镇流器电路（图中向下位置），此时灯应仍处于启辉状态（如灯在切换时熄灭，则可通过反复合上和切断启动开关S2来使灯启辉）。微调基准镇流器用的电源电压达到标准给出的检测电压值， 稳定5分钟~30分钟后，记录下基准镇流器的光输出值。

按流明系数=被测镇流器的光输出值/基准镇流器的光输出值。来算出流明系数。

3. 设置参数及接线图

高压汞灯基准镇流器各规格误差及旋钮配置

表1

	标准要求	标准要求	标准要求	实测值	实测值	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置
功率（W）	校准电流（A）	阻抗 （Ω）	COS∮	阻抗误差（%）	COS∮	A	B	C	D	E	F
50	0.62	297	0.075	-0.01	0.075	8	0	0	6	4	4
80	0.80	206	0.075	-0.01	0.075	8	8	2	6	0	2
125	1.15	134	0.075	+0.02	0.074	1	6	6	4	2	2
175	1.50	99.5	0.075	+0.01	0.076	8	1	9	4	3	0
250	2.15	71	0.075	-0.01	0.076	5	3	4	2	5	0
400	3.25	45	0.075	+0.11	0.076	2	7	6	2	3	0
1000	7.50	18.5	0.040	-0.09	0.039	0	1	6	0	1	0

高压钠灯基准镇流器各规格误差及旋钮配置

表2

	标准要求	标准要求	标准要求	实测值	实测值	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置
功率（W）	校准电流（A）	阻抗 （Ω）	COS∮	阻抗误差（%）	COS∮	A	B	C	D	E	F
35	0.53	353	0.075	-0.01	0.075	5	5	3	6	4	5
50	0.76	246	0.075	-0.02	0.075	2	8	1	6	0	4
70	0.98	188	0.075	+0.02	0.075	7	0	0	5	4	2
100	1.20	148	0.060	-0.03	0.060	8	0	7	2	0	1
110	1.10	134	0.060	-0.03	0.061	6	6	6	2	0	1
150	1.80	99	0.060	-0.03	0.059	8	1	5	2	0	0
250	3.00	60	0.060	-0.05	0.060	4	2	6	1	3	0
400	4.60	39	0.060	-0.11	0.060	2	1	8	1	2	0
1000	10.30	16.8	0.040	-0.20	0.040	4	0	0	0	2	0

金属卤化物灯基准镇流器各规格误差及旋钮配置

表3

	标准要求	标准要求	标准要求	实测值	实测值	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置
功率（W）	校准电流（A）	阻抗 （Ω）	COS∮	阻抗误差（%）	COS∮	A	B	C	D	E	F
35	0.53	350	0.075	-0.01	0.075	5	2	4	6	3	5
50	0.68	272	0.075	-0.01	0.075	5	4	5	6	2	4
70	0.90	188	0.075	+0.01	0.074	7	0	0	5	3	2
100	1.10	157	0.075	+0.03	0.076	3	9	4	4	5	2
150	1.80	97	0.075	+0.05	0.076	7	8	6	4	3	0
175	1.50	102	0.075	-0.01	0.075	8	4	3	4	3	0
250	2.10	74	0.075	-0.04	0.076	5	6	3	3	3	0
400	3.25	45	0.075	+0.11	0.076	2	7	6	2	3	0
1000	4.10	79	0.075	-0.04	0.074	6	2	2	3	4	0
1500	6.20	50.2	0.075	-0.05	0.075	3	3	2	2	3	0

金属卤化物灯再启动用线性电抗器各规格误差及旋钮配置

表4

	标准要求	标准要求	标准要求	实测值	实测值	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置	旋钮配置
功率（W）	校准电流（A）	阻抗 （Ω）	COS∮	阻抗误差（%）	COS∮	A	B	C	D	E	F
50	0.77	390	0.075	-0.01	0.075	9	2	6	7	4	5
70	1.28	234	0.075	-0.01	0.076	6	7	4	6	5	3
100	1.50	200	0.075	+0.01	0.075	8	3	4	6	3	2
150	2.50	120	0.075	+0.02	0.075	5	4	6	4	3	1
175	1.90	179	0.075	-0.02	0.074	6	3	9	5	5	2
250	2.50	136	0.075	-0.01	0.075	7	0	1	4	5	1
400	4.00	87.5	0.075	+0.01	0.076	7	0	2	3	5	0
1000	5.70	77.4	0.075	+0.07	0.074	6	1	8	3	4	0
1500	7.60	57.9	0.075	+0.09	0.073	4	1	9	2	4	0

基准镇流器各规格50%工作电流和115%工作电流时的阻抗误差

表5

	高压汞灯基准镇流器	高压汞灯基准镇流器	高压钠灯基准镇流器	高压钠灯基准镇流器	金卤灯基准镇流器	金卤灯基准镇流器	金卤灯再启动用线性电抗器	金卤灯再启动用线性电抗器
功率（W）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）	阻抗误差（%）
功率（W）	50%	115%	50%	115%	50%	115%	50%	115%
35			-1.02	+0.04	-0.99	+0.03
50	-0.88	+0.07	-0.45	-0.10	-0.73	-0.01	-0.44	-0.08
70			-0.37	-0.05	-0.54	-0.01	+0.38	-0.38
80	-0.71	+0.01
100			-0.47	-0.11	-0.01	-0.20	+0.48	-0.37
110			-0.53	-0.07
125	+0.25	-0.28
150			-0.33	-0.13	-0.27	-0.03	+1.70	-1.24
175	-0.54	-0.01			-0.55	-0.04	+1.36	-0.78
250	-0.24	-0.07	+0.18	-0.22	-0.26	-0.12	+1.52	-1.15
400	+0.51	-0.06	+0.49	-0.28	+0.51	-0.06	+1.09	-0.46
1000	+1.20	-0.38	+1.23	-0.56	+1.01	-0.49	+2.25	-0.91
1500					+0.90	-0.32	+2.18	-1.11

上述表1、表2、表3和表4中参数测量的不确定度：

阻抗 Z= 0.2% (K=2)

功率因数 COS∮=0.3% (K=2)

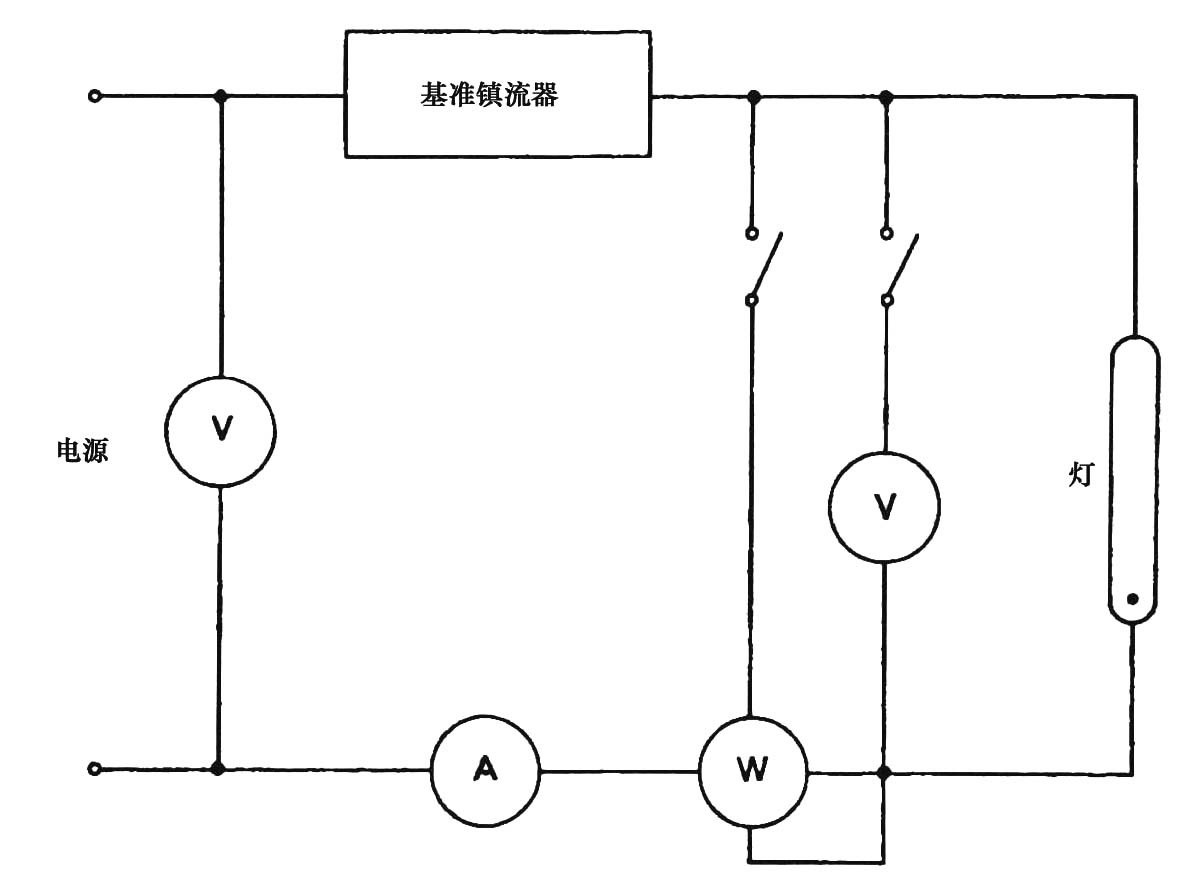

图1 高强度气体放电灯的光、电参数检测电路图

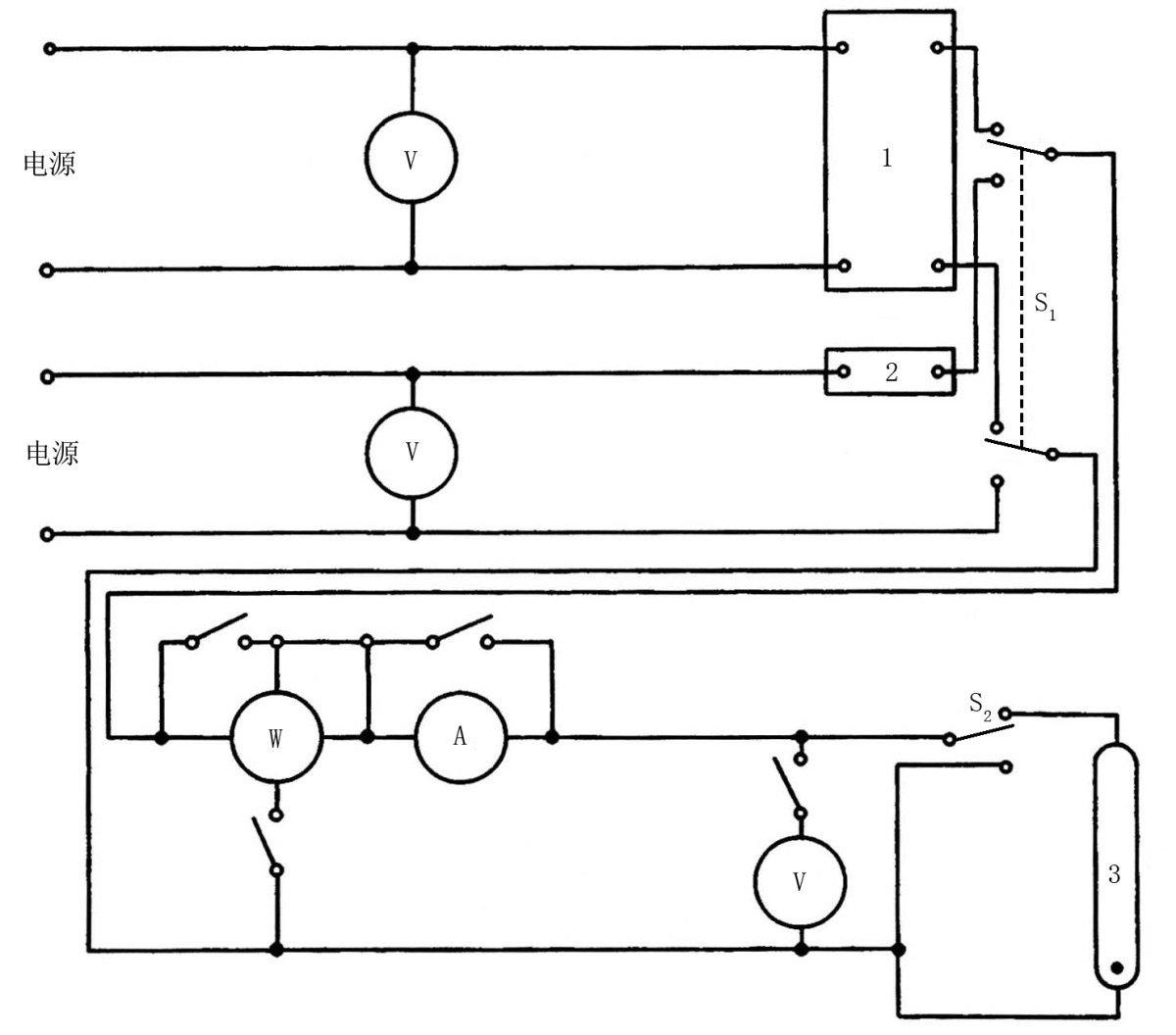

图2高强度气体放电灯用镇流器流明系数的检测电路图

图中：

1——受试镇流器

2——基准镇流器

3——基准灯

注：1、在测量灯的功率时，应将不使用的仪器短路或关闭。

2、在进行流明系数测量时，尽可能保证从一个镇流器安全快速地转换至另一个镇流器时，灯不发生熄灭。

3、在测量功率≥1000W的金属卤化物灯时，基准镇流器测量回路使用的电源电压高于一般测量用的电源电压，此时，可以把测量用的电源通过升压变压器升压后再接入基准镇流器测量回路。

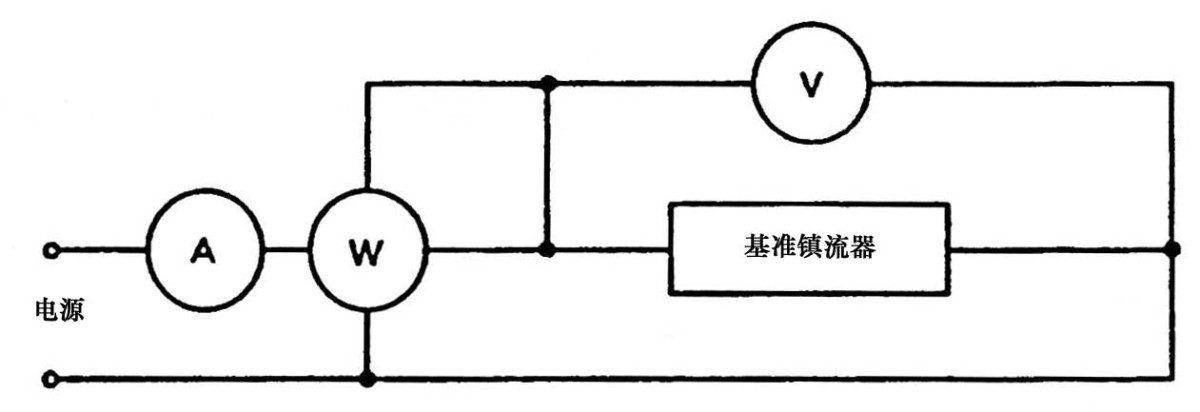

图3 高强度气体放电灯多用基准镇流器的校准电路图
