1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。

若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

主机类：电压周波跌落测试仪1台。

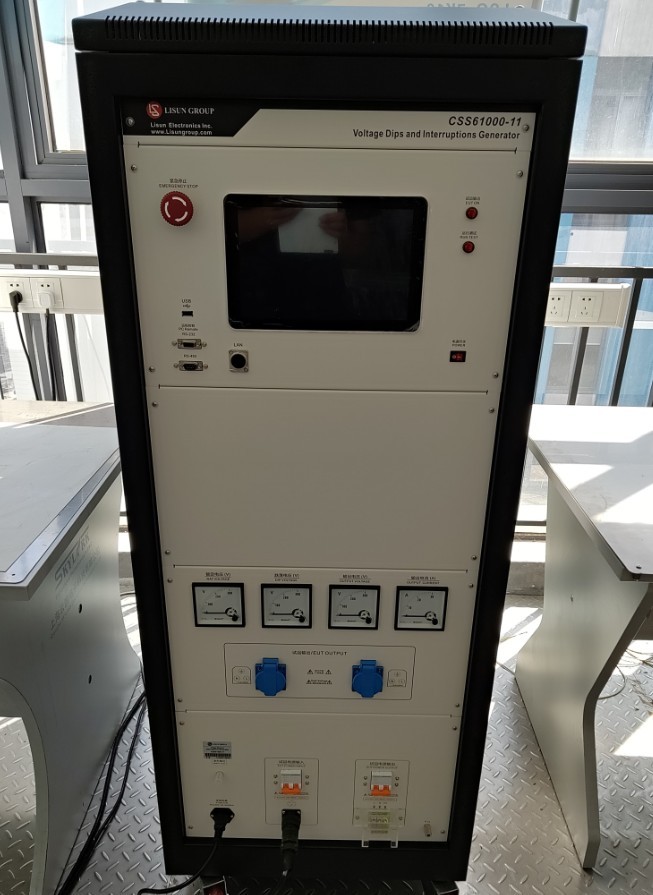

CSS61000-11单相EUT设备外观如下：

图1

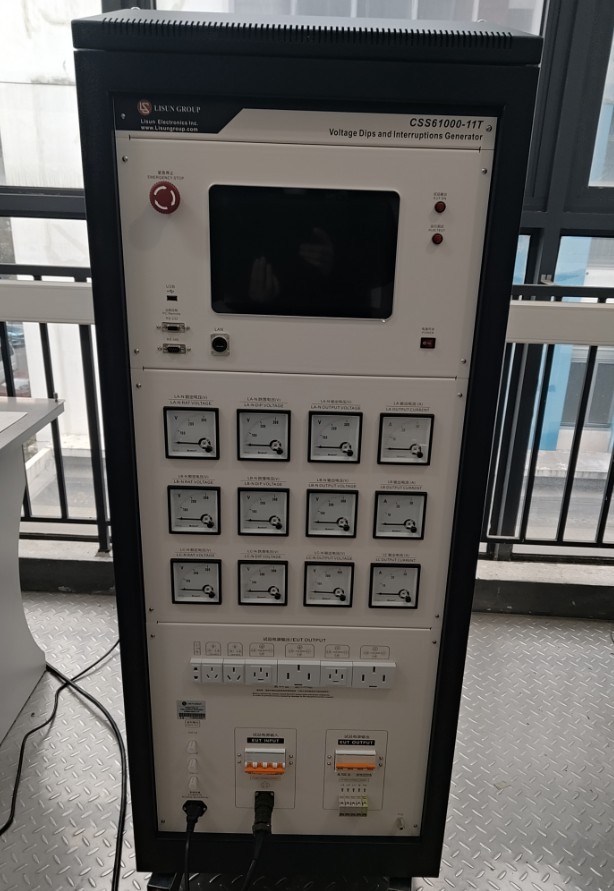

CSS61000-11T三相EUT设备外观如下：

图2

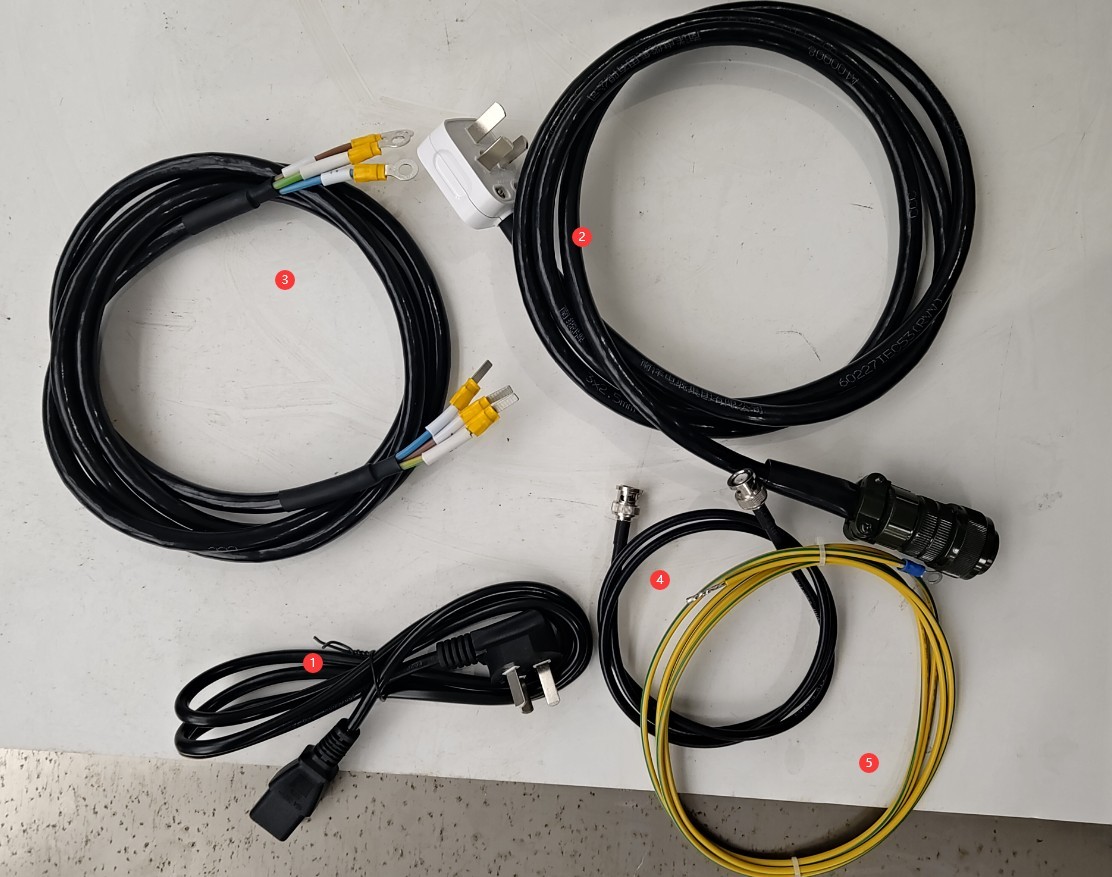

常规配件：①设备电源线；②EUT（试品）输入电源线；③EUT输出连接线；④同轴线，可连接外部示波器以查看波形；⑤地线。

图3

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 放置规范

确认环境温度：15℃~35℃，相对湿度：30%~60%（无凝露），大气压：86kPa ~ 106kPa，避免高压短路或设备受潮损坏；

场所内无强电磁干扰、无腐蚀性气体、无易燃易爆品、无粉尘、通风良好；

放置于平稳工作台，避免倾斜、倒置，远离振动源；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1000mm，方便进行检修；设备正面处需预留至少2000mm 的空间，确保操作顺畅，周围无阻碍物。

2.2 用电安全规范

2.2.1 安全检查

核实设备电源电压与供电电压匹配，确认电源接地良好，接地导线无破损、松动。

接地要求：主机保护接地端子（PG）需连接至大地，接地电阻≤4Ω。

EUT的接地端需与设备接地系统保持等电位，确保试验安全。

2.2.2 操作过程安全要求

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。设备内部含高压电路，开盖可能导致触电风险，维修需联系厂家专业人员。

设备工作时，严禁触摸EUT输入输出接线及接线端子。

切换接线、更换EUT前，必须确认先将EUT电源输入输出开关关闭。

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.3 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、试验前准备

3.1 EUT（试品）准备

检查EUT外观无破损、无进水、无锈蚀，电源接口完好。

依据EUT额定电压、电流，为其准备外部电源。

3.2 标准参数核对

3.2.1 单相试验参数（GB/T 17626.11）

3.2.2 三相试验参数（GB/T 17626.34）

跌落类型：单相跌落、两相跌落、三相跌落（根据试验要求选择）。

同步要求：三相跌落时，各相起始相位差≤5°，持续时间偏差≤1ms。

恢复要求：跌落结束后，电压恢复时间≤10ms，无过冲（过冲电压≤110%UT）。

3.3 设备前面板介绍及接线

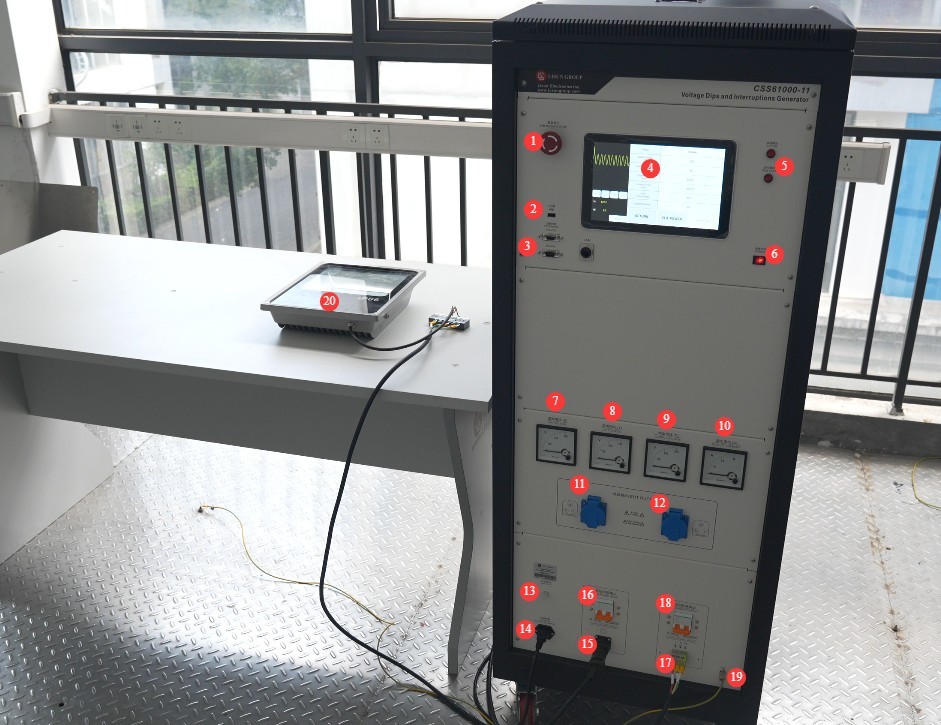

①急停开关；②USB端口，可用于连接鼠标，或升级程序；③其余三个端口为备用，若购买时无说明，则无功能；④触摸屏；⑤EUT电源指示灯，测试指示灯；⑥电源开关；⑦EUT额定电压显示；⑧电压表显示EUT跌落电压；⑨电压表显示EUT当前电压；⑩电流表显示EUT当前电流；⑪可连接EUT；⑫可连接EUT；⑬可连接外部示波器以查看电压跌落波形；⑭电源线，按2.2.1连接；⑮EUT电源输入端，请连接至外部电源，用于给EUT供电；⑯EUT电源输入开关；⑰可连接EUT；⑱EUT电源输出开关；⑲PG保护接地端子，按2.2.1连接；⑳EUT试品。

图4

注：根据EUT最大电流及接线便捷性，选择⑪、⑫和⑰其中一个端口连接即可。

3.4 设备预热与自检

打开主机前面板电源开关，设备进入待机状态，电源指示灯亮，散热风扇启动。

等待5分钟设备预热，观察触摸屏是否正常显示，无报错信息。

4、触摸屏程序介绍

4.1 初始界面

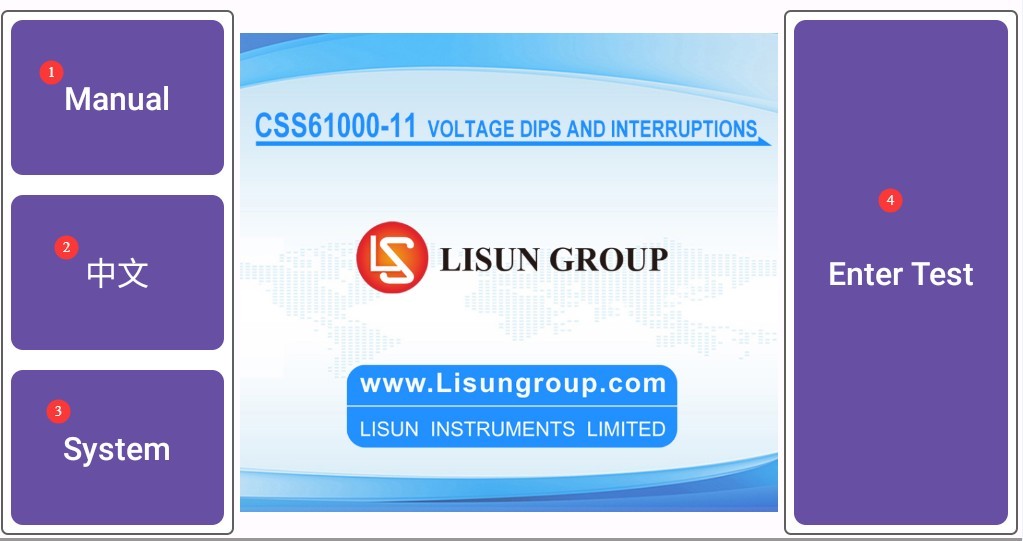

①常见使用注意事项（功能仍在完善中，暂无需进入操作）；②中英文切换；③系统信息界面；④电压周波跌落测试界面。

图5

4.2 系统信息界面

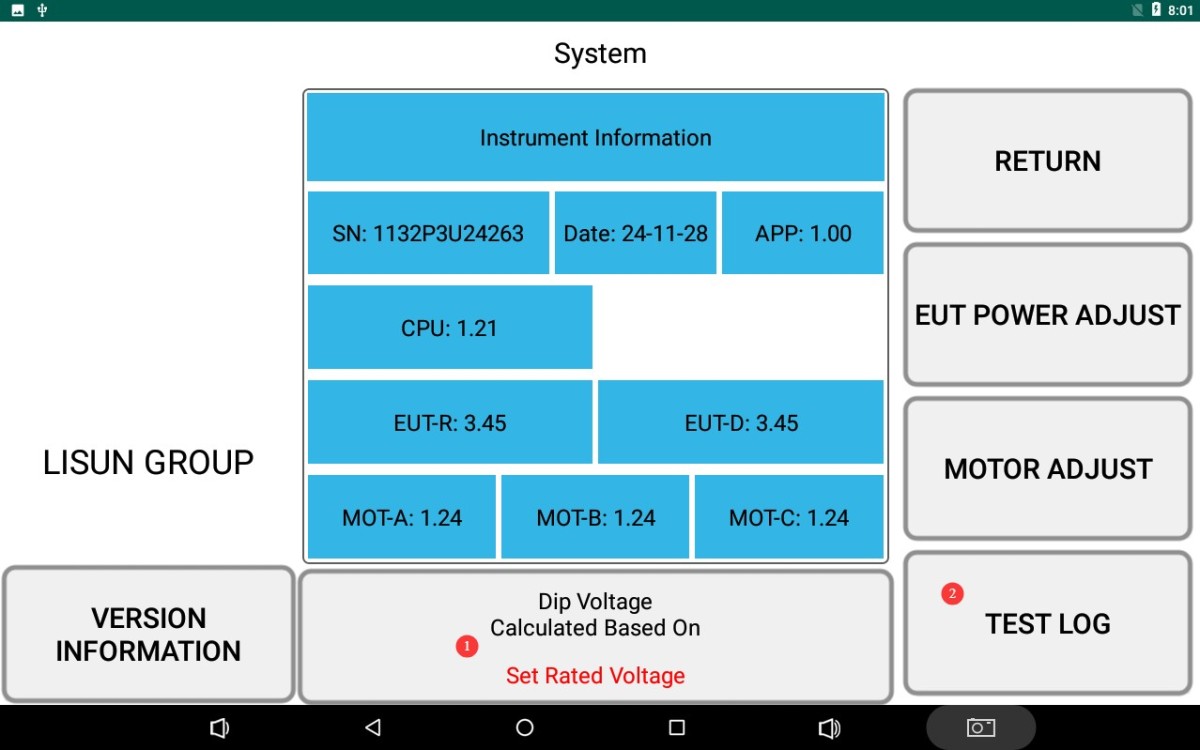

①切换跌落方式，依额定电压或实际电压进行跌落。例：额定电压为220V，实际电压为230V，设置的跌落电压为160V，如依额定电压进行跌落，则跌落电压为160V；如依实际电压进行跌落，则跌落电压为230/(220/160)=167.3V。
②点击可查看测试日志。

图6

4.3 测试界面

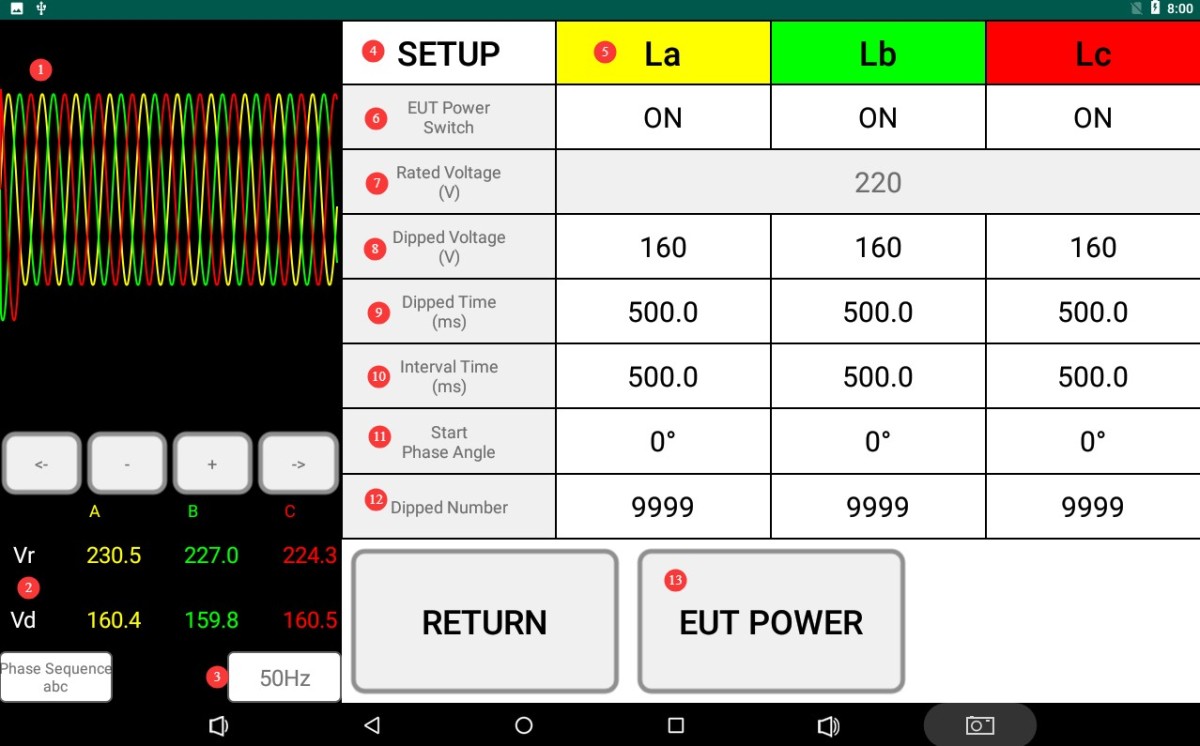

①电压波形显示；②EUT实际电压及跌落电压显示；③EUT频率显示；④特殊功能设置；⑤若为三相EUT，则可为三相La、Lb、Lc单独设置测试参数；⑥控制该相是否进行跌落测试，若该相无需进行跌落测试，将其切换为OFF即可；⑦额定电压设置；⑧跌落电压设置；⑨跌落时长设置；⑩间隔时长设置；⑪跌落相位角设置；⑫跌落次数设置；⑬点击可接通EUT电源或关闭EUT电源。

图7

注1：若为CSS61000-11单相EUT电压周波跌落测试仪，将EUT输入输出开关开启，并设置好额定电压后，测试仪会根据设定值将EUT输入电源自动调节至所设置的额定电压值。CSS61000-11T三相EUT电压周波跌落测试仪无额定电压自动调节功能，如需调节EUT输入电压，只能调节外部电源。

注2：如果需要所有跌落测试都在固定相位角进行：若您的EUT样品为50Hz，请将跌落时间与间隔时间均设置为单周期即20ms的整数倍，若您的EUT样品为60Hz, 请将跌落时间与间隔时间均设置为单周期即16.67ms的整数倍。若设置的时间非单周期的整数倍，则可能只有第一次跌落时是按设置的相位角进行跌落。

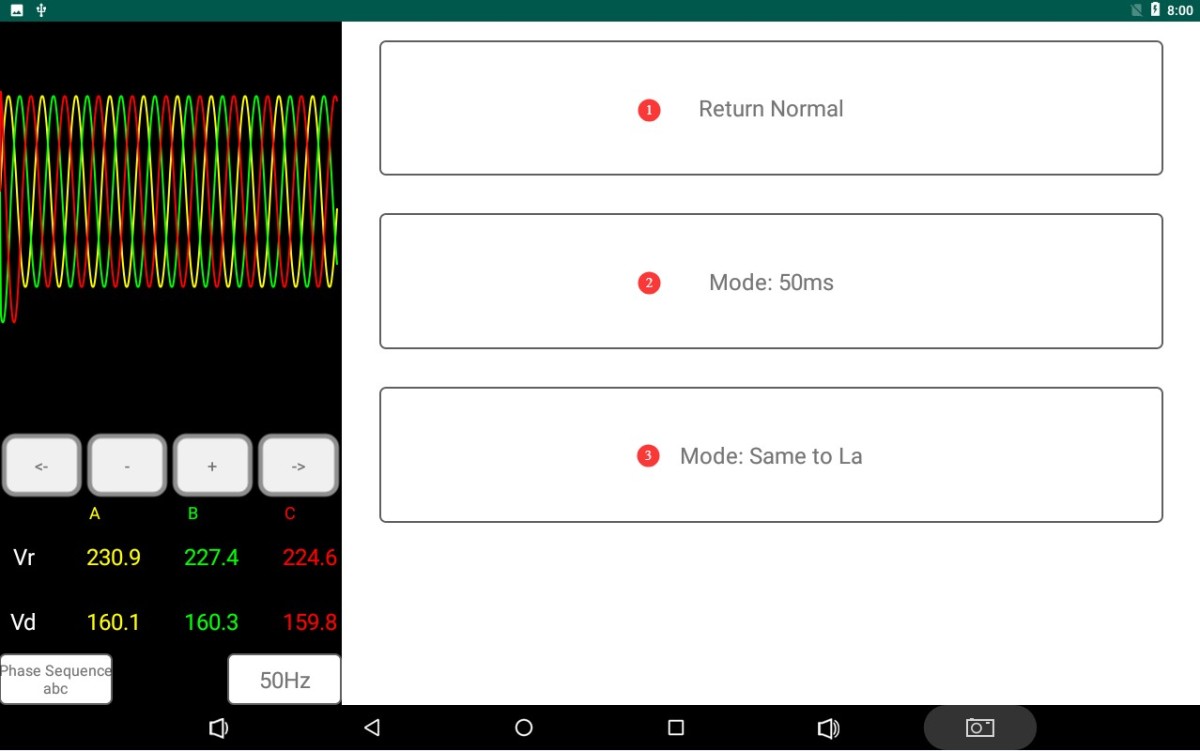

点击进入特殊功能设置界面（可选择使用或不使用此功能，并不影响测试）。①返回常规设置界面；②针对电度表行业标准进行自动设置，每次跌落包含3次连续跌落（间隔50ms）；③如您设备为三相电路跌落，可点击使Lb与Lc自动使用La的设置。

图8

5、电压周波跌落试验

5.1 操作流程

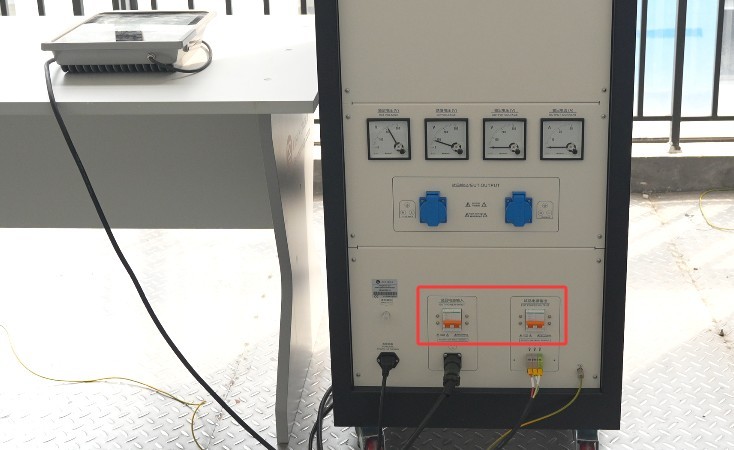

将EUT电源输入开关开启，将EUT电源输出开关开启。

图9

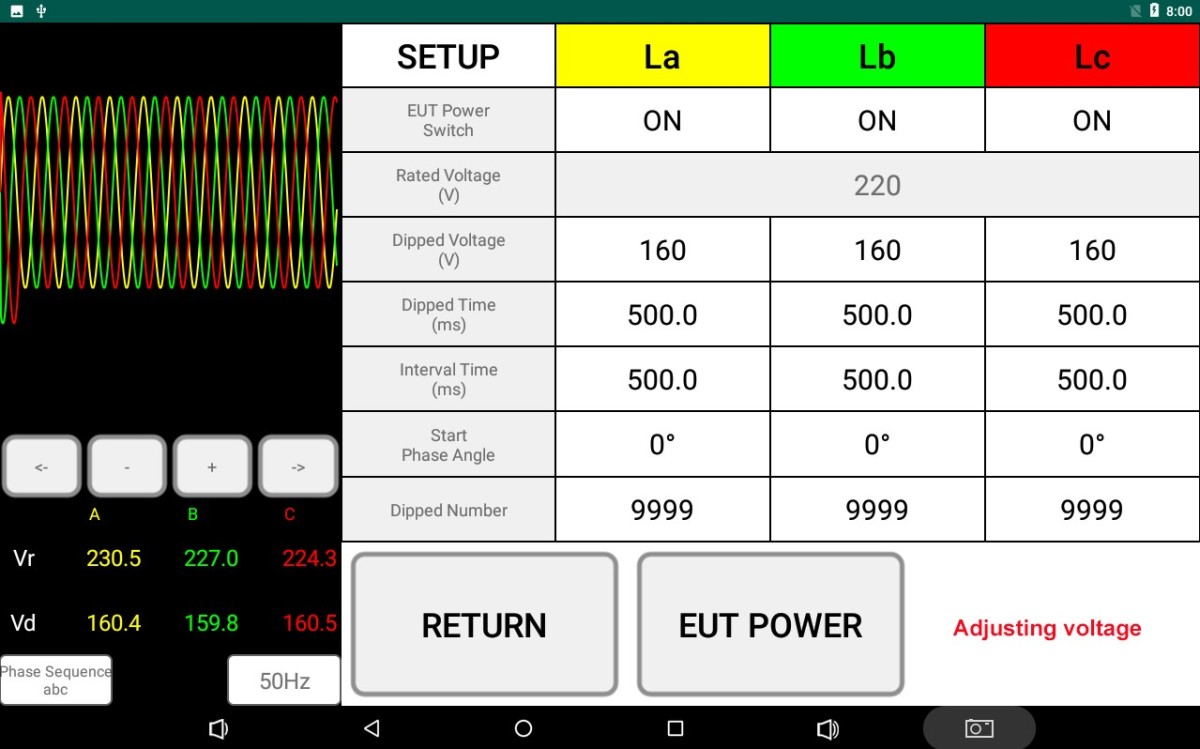

触摸屏程序界面设置好所有参数，屏幕提示“电压调节中”，可观察屏幕额定电压显示和跌落电压显示，以及电压表显示，当额定电压（仅限CSS61000-11单相EUT电压周波跌落测试仪）和跌落电压自动调节至所设置值时，提示消失。

图10

注：有上述提示时，表明设备在自我调节中，不可进行其它操作。

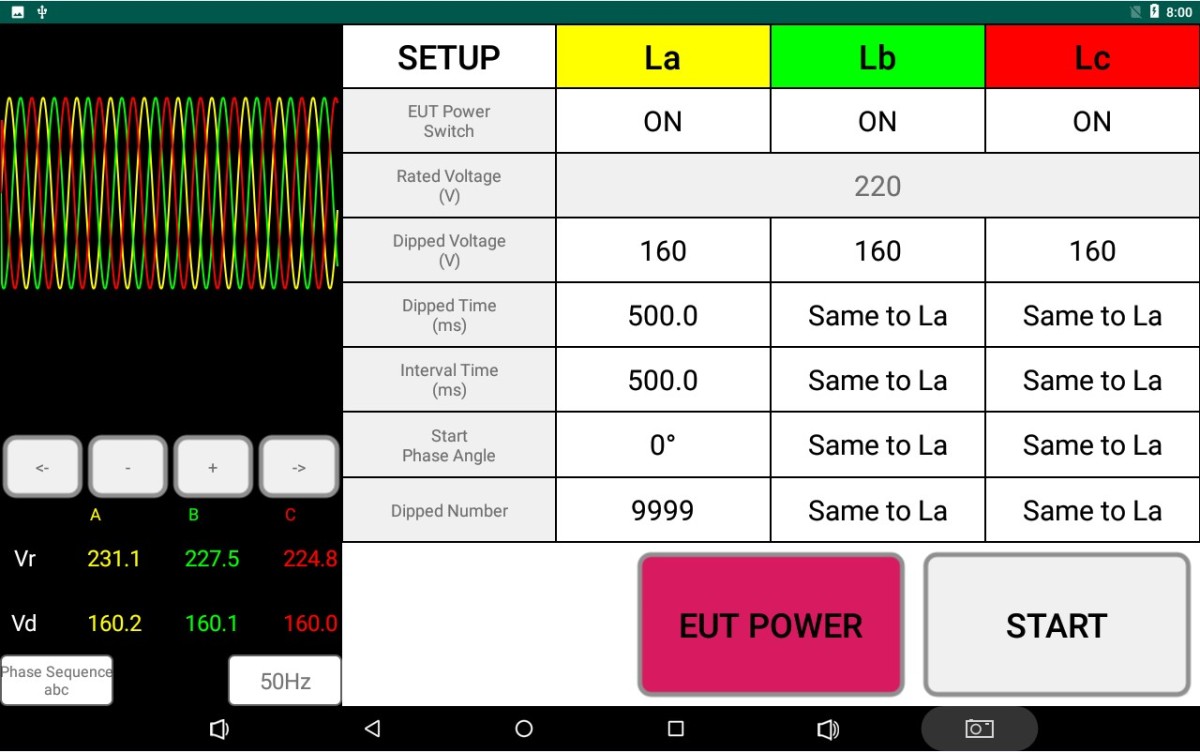

点击“EUT POWER”，将EUT电源接通至EUT。按EUT说明书要求，将其置于正常工作状态（如开机预热、设置工作模式）。

图11

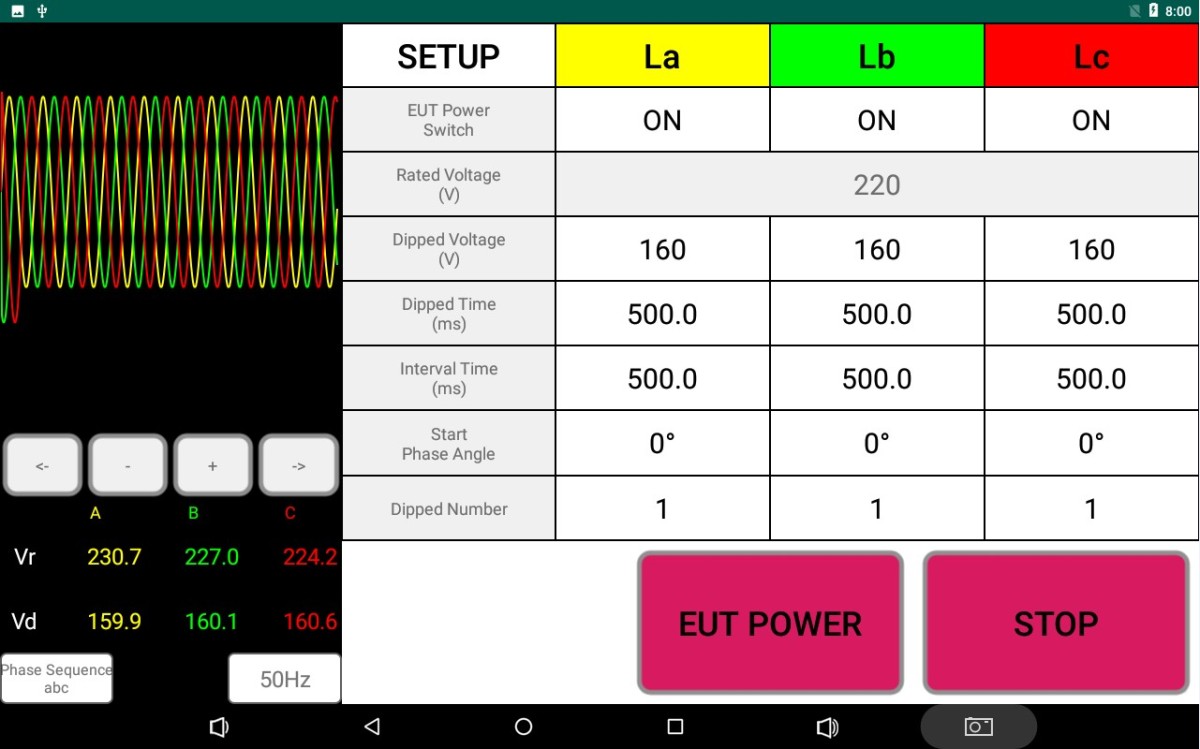

点击“START”开始进行电压跌落测试。

图12

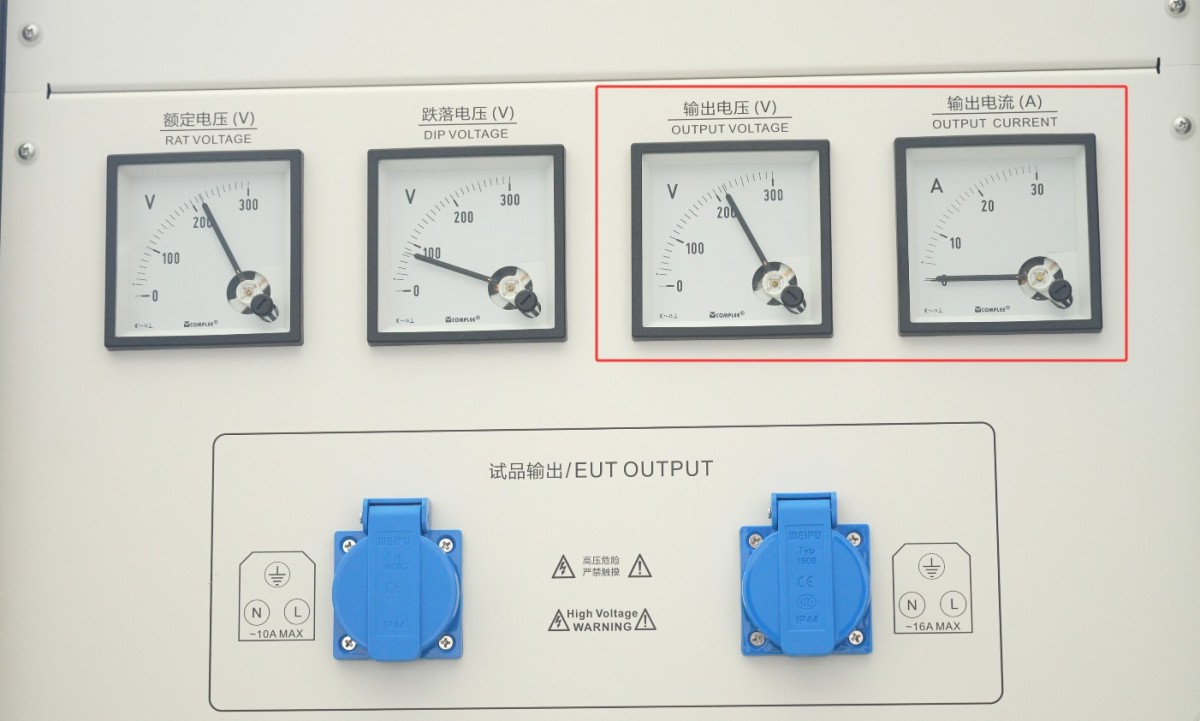

可观察EUT当前电压及当前电流，在额定值与测试值之间进行切换。

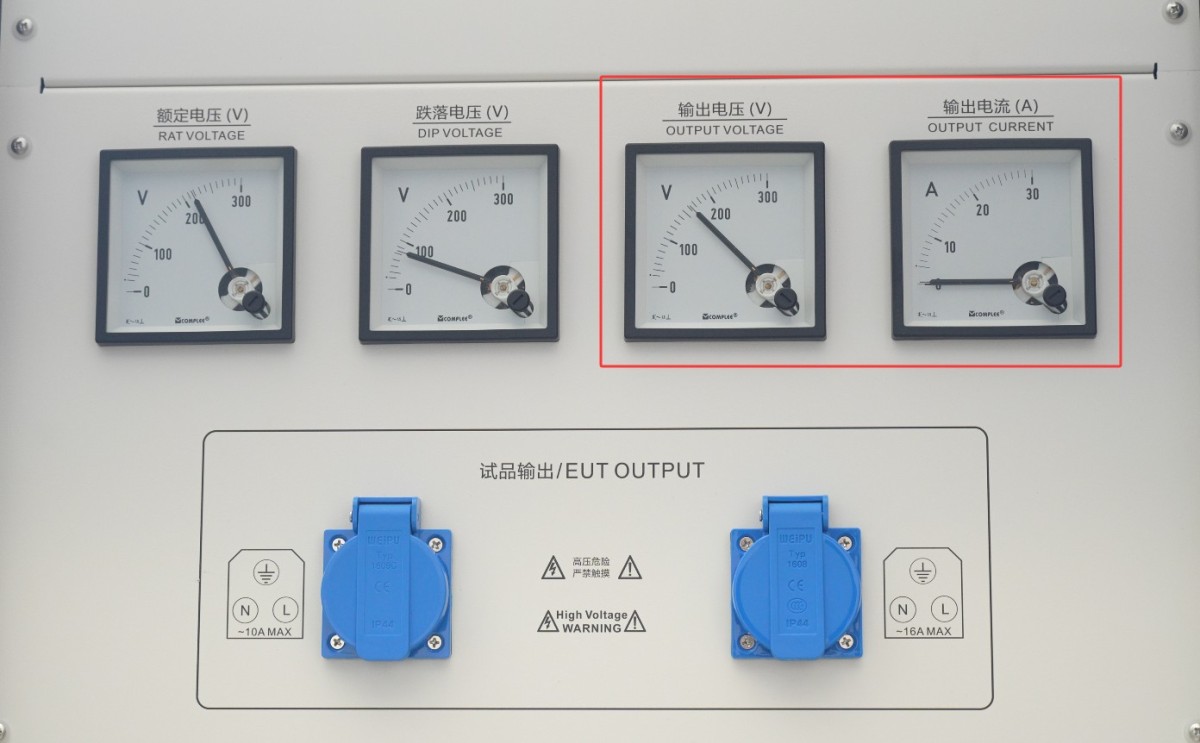

图13

图14

注：CSS61000-11系列测试仪可测试大功率EUT，所选电流表为大量程电流表。若EUT电流比较低，可能显示不明显，不影响测试。

5.2 判断EUT是否通过测试

采用GB/T 17626.1(抗扰度试验总论)的A/B/C/D四级性能判据体系。

GB/T 17626.11-2023(≤16A设备)优选试验等级：

GB/T 17626.34-2012(>16A设备)优选试验等级：

6、试验结束操作

6.1 紧急停止操作流程

6.1.1 紧急停止触发条件

EUT出现冒烟、起火、爆炸等严重安全隐患。

设备出现异常异响、异味、过热（外壳温度超过60℃）。

接线端子松动、短路导致设备跳闸。

6.1.2 紧急处理步骤

立即按下急停开关（红色，顺时针旋转复位），设备所有电源切断。

若EUT起火，使用干粉灭火器灭火（严禁使用水灭火）。

待设备冷却后，检查故障原因（如接线、参数、EUT状态）。

故障排除后，旋转“紧急停止”键复位，按正常接线、开机流程重新启动设备。

6.2 正常试验结束流程

6.2.1 测试完成

测试完成，设备进入待机状态。

6.2.2 EUT断电与接线拆卸

按以下顺序将EUT断电：点击“EUT POWER”将EUT电源切断，关闭EUT电源输出开关，关闭EUT电源输入开关。

更换EUT进行测试，或者关闭设备电源。

6.3 测试后整理与清理

整理测试区域，并用干燥抹布擦拭，禁止使用酒精、腐蚀性清洁剂。

6.4 设备存放

6.4.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

6.4.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

7、常见故障排查与处理

7.1 故障现象：开机后设备无反应（指示灯不亮、风扇不转）

可能原因：电源线未接好或破损；供电电压异常；保险丝熔断；压敏电阻MOV烧坏

处理方法：确认电源线完好并连接牢固；设备供电电源电压不稳，电压太高，谐波干扰等电源方面的问题都可能引起保险丝及压敏电阻烧坏，建议使用稳压纯净正弦波交流电源给设备供电；需更换同类型保险丝或压敏电阻。

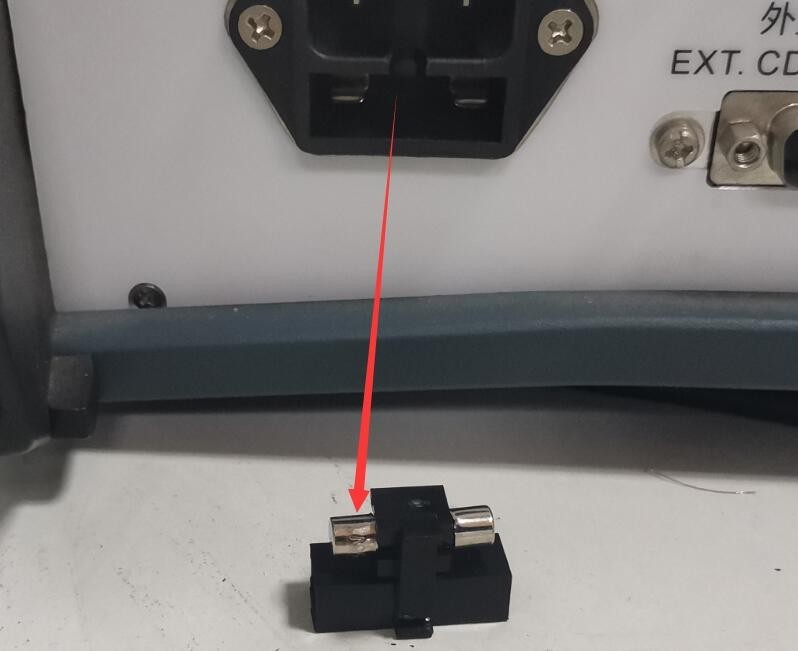

下图为保险丝位置：

图39

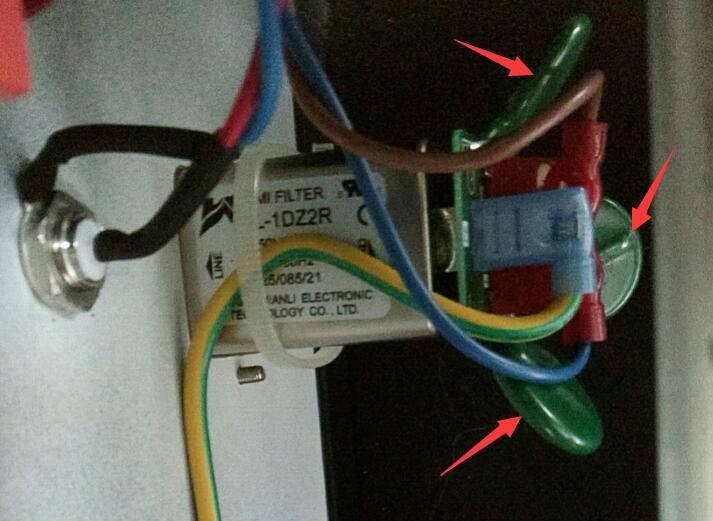

下图为滤波电源内部压敏电阻MOV位置：

图40

7.2 故障现象：开机后立即跳闸

可能原因：EUT短路、EUT输入/输出线芯线短路

处理方法：检查EUT输入/输出线芯线是否裸露、短路，更换损坏的电缆；检查EUT是否短路（用万用表测量EUT电源输入端电阻），排除EUT故障后重试。

7.3 故障现象：“（START）开始测试”按钮无法激活

可能原因：电压未调整到位、未给EUT上电

处理方法：等待3～5秒，让设备自动调整电压至设定值（观察Vr，Vd显示稳定）；点击“EUT电源”按键，给EUT上电后重试。
