多路寿命测试仪

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
测试通道	支持16路产品同步试验，每通道独立判断、单独记忆开关寿命
寿命范围	0~1,000,000次
时间设定	通电/断电时间可任意设定，范围1秒～99小时59分59秒
负载电流	30mA~1000mA (RMS)，如果负载电流小于30mA则无法监测
报警功能	当某路寿命结束时，仪器会发出连续六次的报警声，相应的指示灯亮
意外断电	自动保存测试结果，电源恢复后自动继续之前的测试

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	CH316多路寿命测试仪主机
②	电源线

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 通用安全规范

2.1.1 环境使用要求

仪器应在常温、干燥、通风的实验室环境使用，避免潮湿、粉尘、腐蚀性气体；

禁止在爆炸性环境、易燃易爆品周边操作仪器，防止电气火花引发危险；

仪器摆放应平稳，与热源（如烘箱、电炉）保持≥50cm距离，避免阳光直射显示窗口；

避免剧烈震动，防止接线松动或内部元器件松动。

2.1.2 人员操作要求

操作人员需具备基础电气知识，操作前熟悉本说明书，严禁违规操作；

操作时应佩戴防静电手环，避免静电损坏仪器内部微电脑元件；

设备运行时，严禁用手触碰接线端口、接线排，防止触电。

2.2 电气安全要求

2.2.1 供电电源要求

仪器仅可接入AC220V±10% 50/60Hz市电；

避免与大功率设备（如焊机、空压机）共用同一供电回路，防止电压波动影响设备运行。

2.2.2 接地安全规范

仪器必须可靠接地，接地端与实验室专用接地体连接，接地电阻≤4Ω；

供电系统的地线需独立连接，禁止与零线共用，防止地线带电引发设备故障；

开机前务必检查接地是否牢固，无接地时严禁启动仪器。

2.3 操作安全禁忌

2.3.1 严禁带电操作项

严禁带电接线/拆线：所有负载接线、样品更换操作，必须在负载电源断开后进行；

严禁带电更换保险丝：更换保险丝需先断开电源，拔下电源线，再打开机身保险丝仓；

严禁带电触碰内部元件：仪器内部有高电压，非专业人员严禁在通电时打开机壳。

2.3.2 设备操作禁忌

禁止随意拆卸仪器外壳、接线端口，未经厂家许可的拆卸将失去保修资格；

禁止用尖锐物体按压按键、刮擦显示窗口，避免损坏按键触点和显示膜；

禁止在仪器上堆放重物、液体，防止机身变形、液体渗漏损坏内部电路；

全部清零功能需谨慎使用，操作前务必确认所有测试数据已记录，避免数据丢失。

3、试验前准备

3.1 测试样品准备

核对测试样品的额定电流，确保其有效值在30mA～1000mA范围内，避免因电流过小导致仪器无法判别；确认样品无异常保护电路（仪器对带异常保护电路的负载可能无法适用）；

核对全部样品均为AC供电样品，且所需输入电源电压一致。

3.2 设备介绍及接线

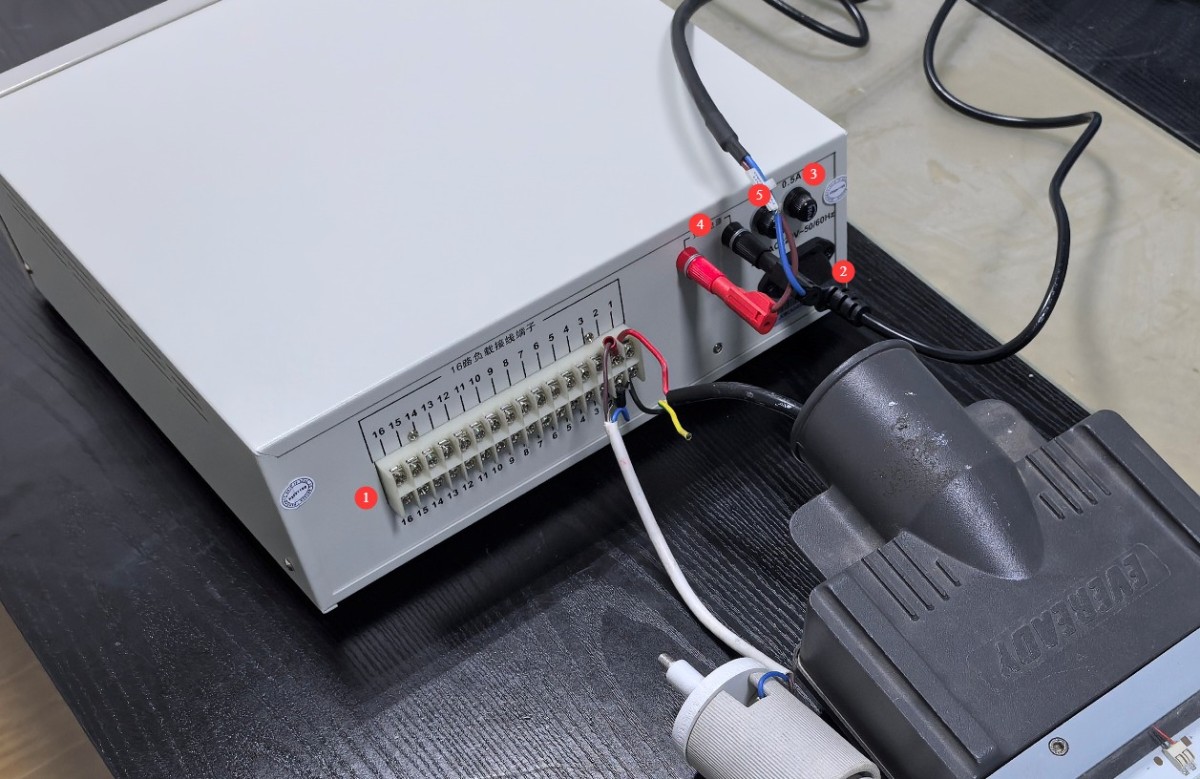

3.2.1 设备背面板介绍及接线

编号	说明
①	16路负载接线端子，可根据需要接任何单路或者多路
②	设备电源线，接入AC220V±10% 50/60Hz市电
③	电源输入保险丝
④	负载电源接线端子，需为负载单独准备合适电源并连接
⑤	负载电源保险丝，即所有负载电流之和不能超过8A

图1

3.2.2 开机及设备前面板显示

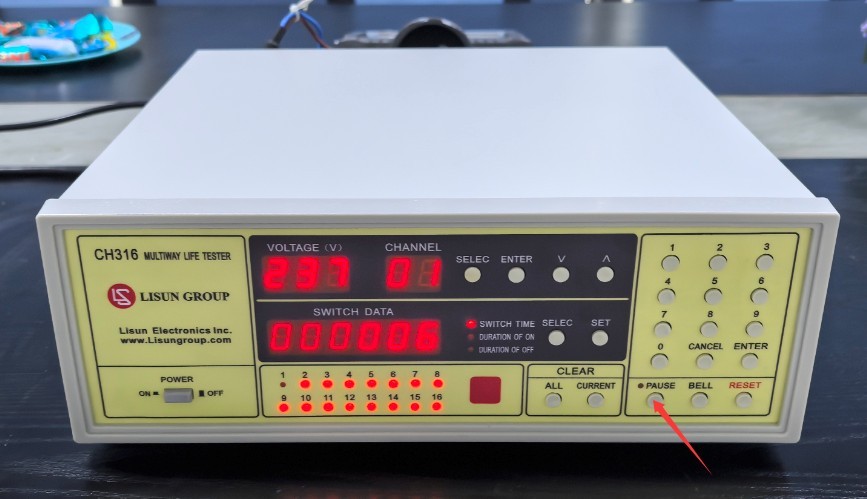

所有接线确认连接好后，即可开机。开机后，CH316会自动按照预设参数进行开关寿命试验。若不想使用默认参数进行测试，可按下暂停键，重新设置参数后，再次按下暂停键恢复测试。

图2

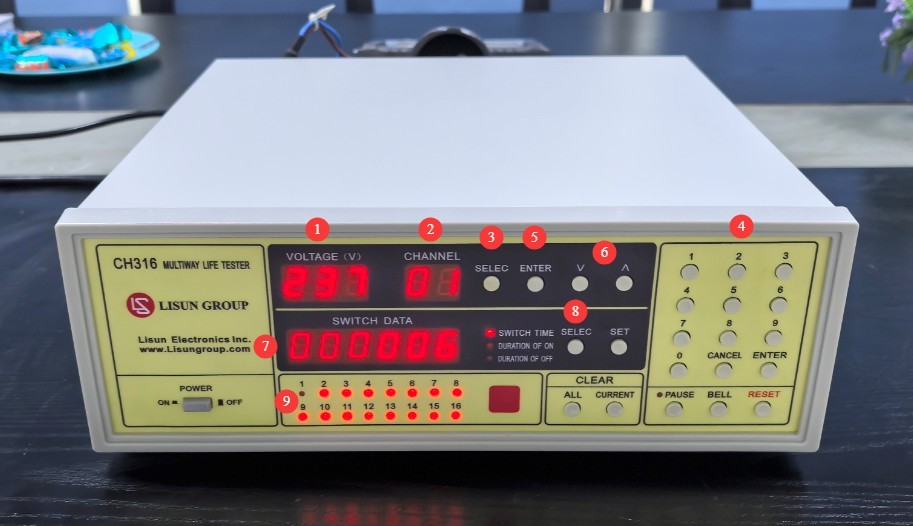

CH316前面板显示介绍。

项目	说明
①	显示负载电源电压
②	显示当前通道号
调整显示通道号	方法1	③按下选择键
		④使用数字键输入所需要查看的通道，如04、15等
		⑤按下确认即可
	方法2	⑥直接使用上下键切换通道号
⑦	显示当前通道的开关次数或通电时间（断电时间）
⑧	按下右侧选择键，可将开关次数或通电时间（断电时间）之间进行切换
⑨	报警窗口，未接样品的通道或者样品已损坏的通道亮红灯，这些通道已自动停止开关寿命测试

图3

寿命测试操作

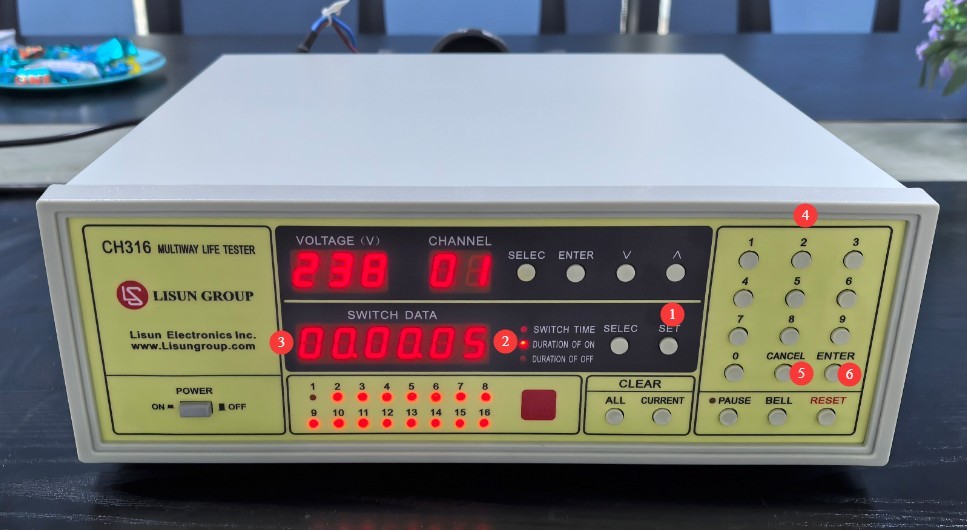

4.1 通电/断电时间设定

编号	说明
①	按下设置键
②	通电指示灯亮起
③	显示窗口第一位数字闪烁，时间格式为时-分-秒，共6位数字
④	使用数字键依次输入所需要的通电时间，不足补0（如0小时02分15秒输入000215）
⑤	若误操作或无需设置，按下取消键即可
⑥	输入正确后，按下确认键，断电指示灯亮起，显示窗口第一位数字闪烁，同样的方法完成断电时间设置

图4

设置成功后，设备会自动按新设置的通电/断电时间继续进行开关寿命测试。

4.2 测试数据清零

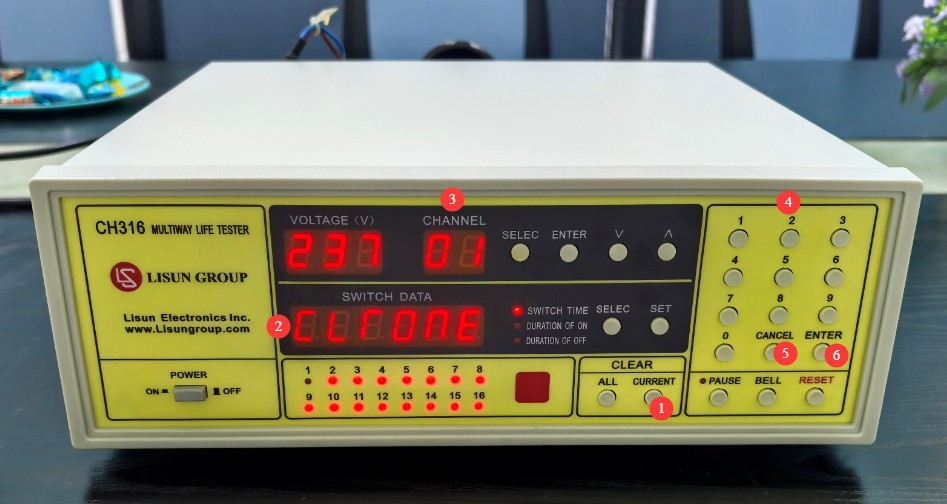

4.2.1 单路数据清零

核心场景：更换某一路新样品时，清除该路原有开关次数数据，避免累计

编号	说明
①	按下单路键
②	开关参数窗口显示“CLRONE”
③	通道窗口显示第一位数字闪烁
④	通过数字键输入需清零的路数，如第08、12等
⑤	若误操作或无需清零，按下取消键即可
⑥	确认通道号无误后，按下确认键，该路数据清零完成，仪器自动退出清零状态

图5

清零完成后，该通道开关次数恢复为0，原有数据无法恢复。

4.2.2 全部数据清零

核心场景：所有16路均更换新样品，或需重新开始全路试验， 谨慎使用！

按下全部键，开关参数窗口显示“CLR ALL”，进入全部清零待确认状态；

若误操作或无需清零，按下取消键即可；

确认需全部清零后，连续按三次确认键，完成全部16路数据清零，仪器自动退出清零状态；

清零完成后，所有路数开关次数恢复为0，原有数据无法恢复。

4.3 测试过程中检查、更换或添加样品

项目	操作步骤
	1	2	3
某通道意外报警	按下暂停键，停止仪器测试，关闭负载电源	检查样品接线	开启样品负载电源，再次按下暂停键，恢复测试
样品损坏报警		记录该样品开关次数，更换样品，确保接线无误	开启样品负载电源，对该路执行单路数据清零，再次按下暂停键，恢复测试
需要添加样品		添加样品，确保接线无误

4.4 测试结束

仪器断电前，按查看键依次输入1-16路数，逐路查看并记录每路的最终开关次数；

对报警路数，单独记录报警触发时的开关次数、报警原因（样品损坏/接线问题）；

然后将仪器电源及负载电源全部关闭。

5、设备日常维护与保养

5.1 日常清洁保养

仪器表面清洁：用干燥、柔软的无尘布擦拭机身外壳，去除灰尘、污渍，禁止使用湿布、酒精、洗涤剂等腐蚀性液体擦拭；

接线排清洁：用软毛刷轻轻清理缝隙、避免粉尘碎屑堆积导致接触不良；

显示窗口清洁：用无尘布蘸少量蒸馏水，轻轻擦拭显示窗口，去除指纹、污渍，擦拭后用干布擦干，避免水渍残留。

5.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；

断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；

每月开机通电30分钟，避免内部电子元件老化。

6、常见故障排查与处理

故障现象	可能原因	处理方法
开机无显示、无任何响应	输入保险丝熔断	打开保险丝仓，检查保险丝是否熔断，更换同规格保险丝
仪器死机	输入电源或环境有干扰	按电源键重新冷启设备或按RESET重置键重新热启设备
所有样品均无法启动	负载电源保险丝熔断	打开保险丝仓，检查保险丝是否熔断，更换同规格保险丝。并确保所有负载电流之和不能超过8A
样品可以启动，但该通道仍然报警	负载电流可能不足30mA	负载电流低于 30mA，仪器无法实现有效监测，请更换额定电流≥30mA 的测试样品
样品不进行开/关操作	通电/断电参数设置有误	参考4.1重新进行设置
某通道无故报警	样品有异常保护电路	仪器对带异常保护电路的负载可能无法适用，请更换或调整样品
