1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，请及时联系我们。

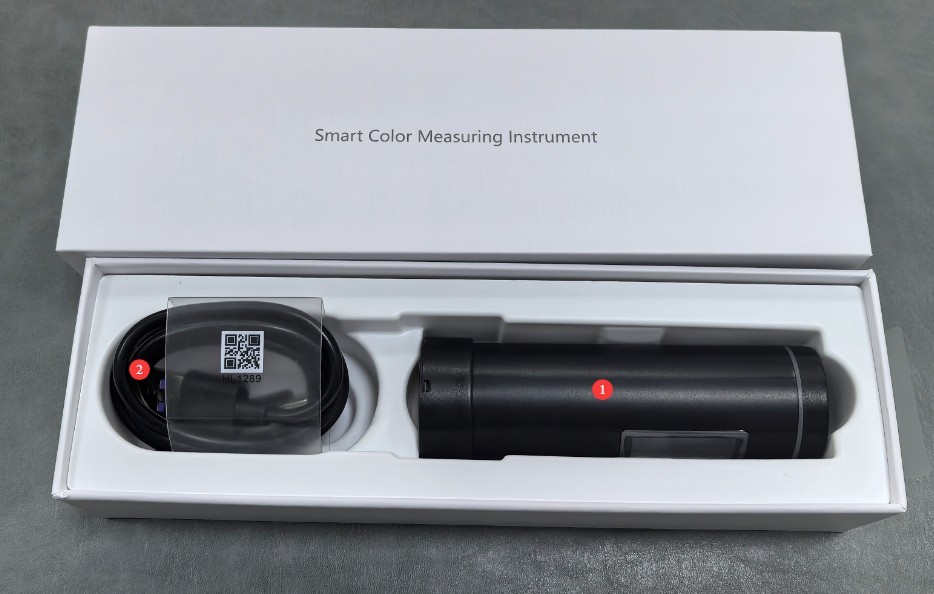

1.2.2 主机及配件

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

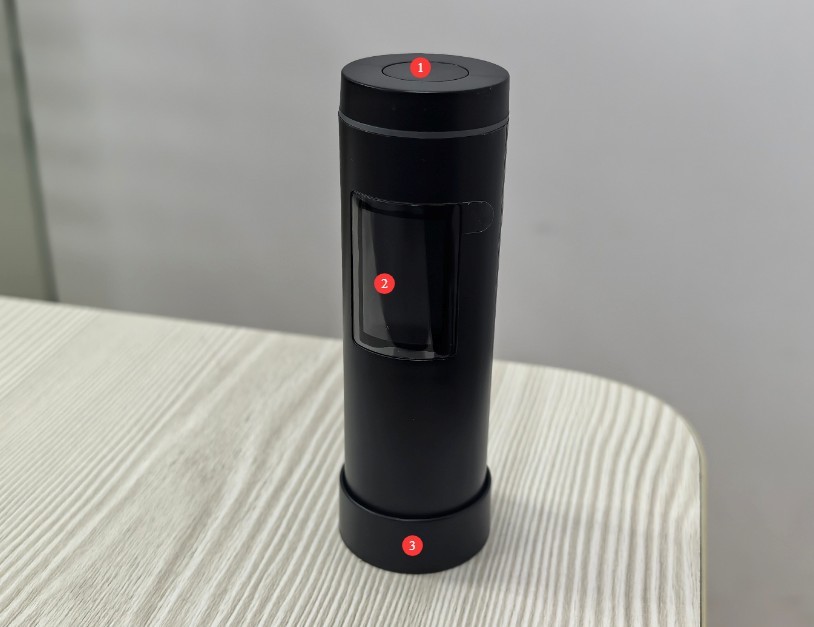

1.3 设备结构说明

图2

2、使用注意事项

2.1 操作前注意事项

2.1.1 环境准备

测量前需将设备与被测样品置于同一环境中静置至少30分钟，保证二者温度一致；测量环境需无强光直射、无杂散光干扰，避免在高温、高湿、粉尘多的环境下操作，环境温度建议控制在10℃-35℃，相对湿度≤80%（无凝露）。

2.1.2 样品准备

被测样品表面需平整、干净、无污渍、无划痕，若为粉末、液体样品，需使用专用样品皿盛装，保证样品表面铺满测量口径，无空隙；若为不规则样品，需保证测量端能紧密贴合样品测量区域，避免漏光。

2.1.3 设备检查

开机前检查测量口是否有灰尘、污渍，按键与接口是否正常，开机后检查电池电量是否充足（低电量时先充电，避免测量过程中断电）。

2.2 使用中注意事项

2.2.1 测量操作规范

测量时将设备测量端紧贴样品表面，避免倾斜、漏光，按设备按键后保持设备静止直至测量完成（1秒），禁止在测量过程中移动设备；同一样品建议测量3-5次，取平均值作为最终结果，减少测量误差。

2.2.2 功能操作规范

禁止在设备自检、校准、测量过程中强制关机或插拔USB接口；切换测量指标时，需等待显示屏加载完成后再进行下一步操作；保存的测量数据若需导出，需在关机前完成连接，避免数据丢失。

2.2.3 设备使用禁忌

禁止用手触摸测量口内部的光学组件，禁止将测量端朝向强光光源；设备为手持式设备，禁止摔落、碰撞、挤压，避免机身进水、进液。

2.3 安全警示

请勿尝试拆卸或更换设备内部任何零件，设备故障需联系官方客服或授权代理商处理，私自拆卸将失去保修资格；

若有液体、粉尘等进入设备内部，立即关闭电源，断开充电线，及时联系售后，切勿继续开机使用；

设备及配件（如校准白板底座）若被儿童误食，可能导致窒息等危险，需将设备放在儿童接触不到的地方；

请勿将设备放置于热源、明火旁或高温环境中，避免电池鼓包、设备元器件损坏。

3、设备操作

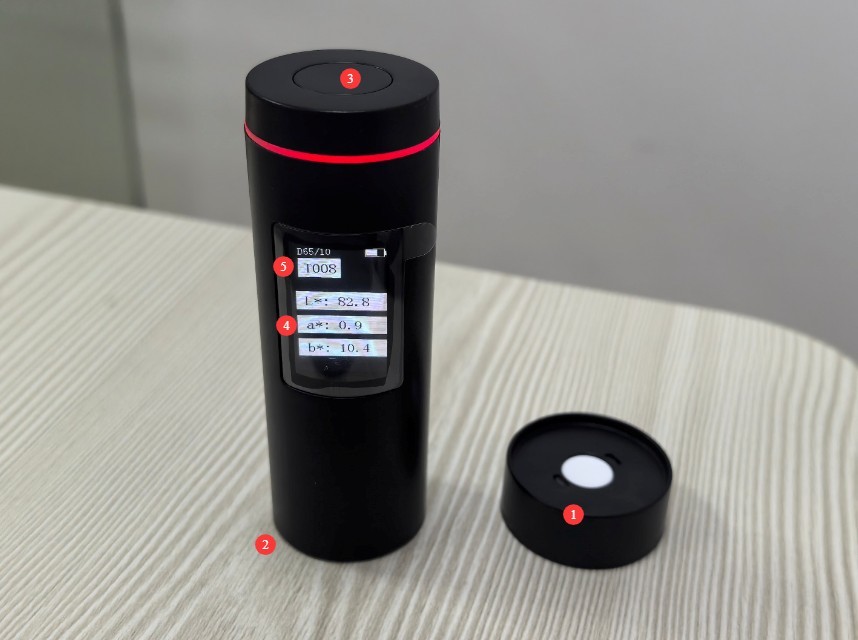

3.1 颜色测量步骤

图3

3.2 色差测量步骤

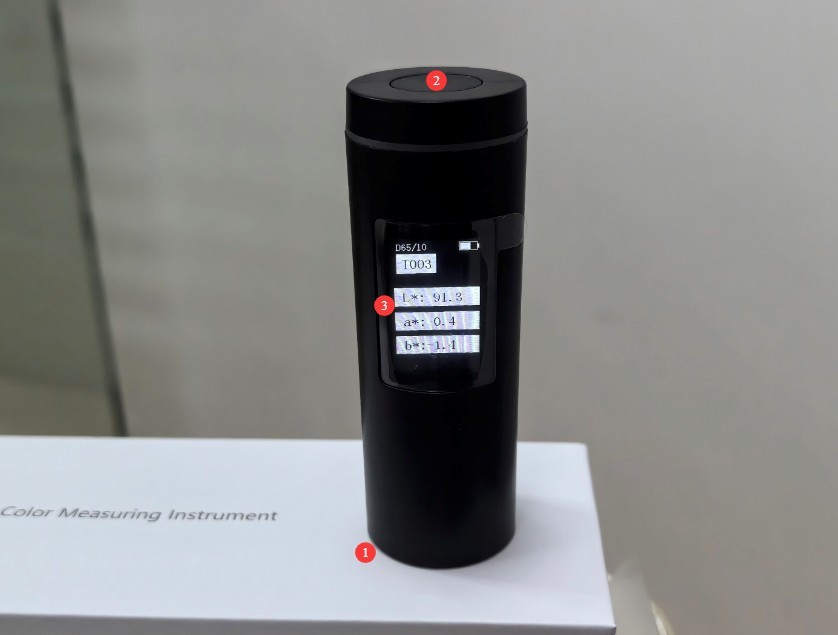

3.2.1 先测量标样

测量标样步骤和颜色测量步骤相同。

图4

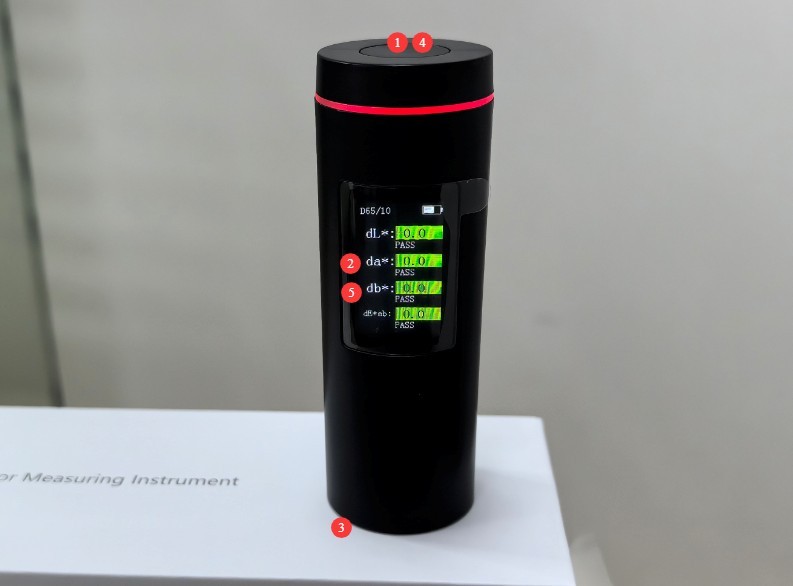

3.2.2 再测量色差

图5

4、APP操作

4.1 联机

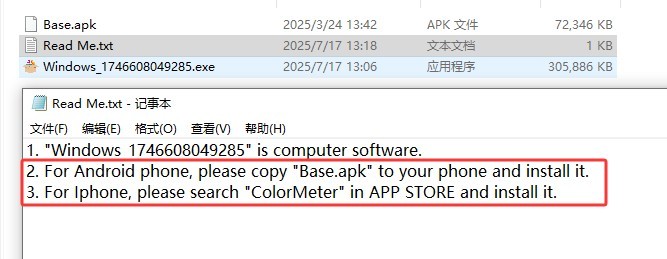

将CD-320PRO开机。根据如下提示，安装APP至手机。

图6

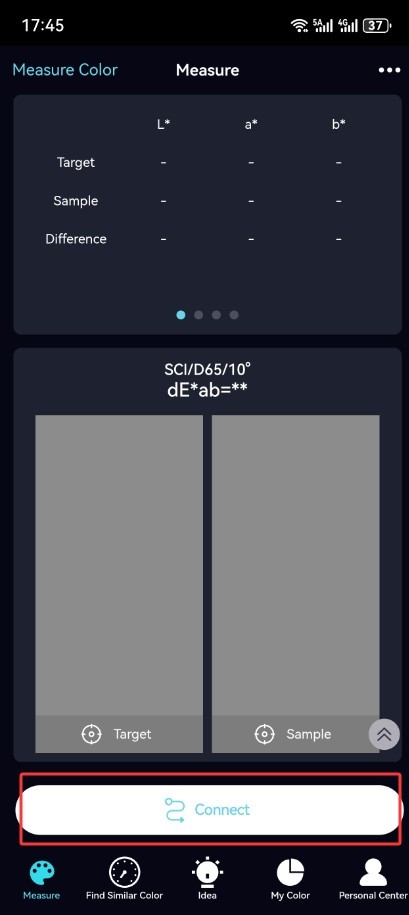

进入APP界面，点击连接。

图7

4.2 校准

若APP提示需要校准，根据提示进行白校准和黑校准。

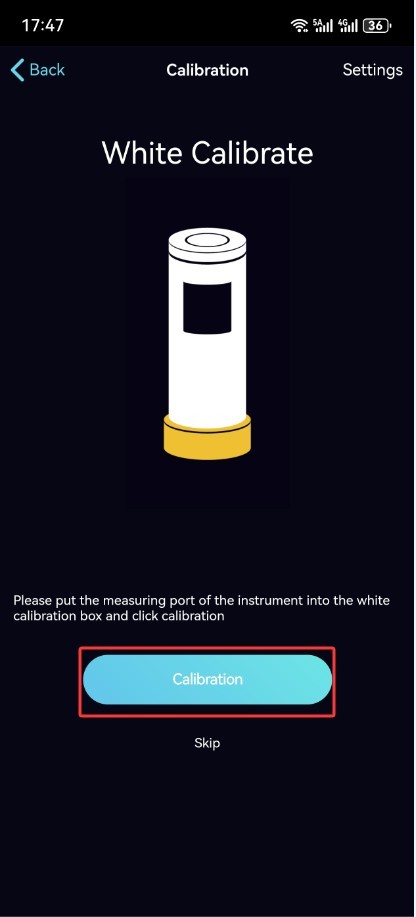

校准白板底座吸附在测试孔位时，点击进行白校准。

图8

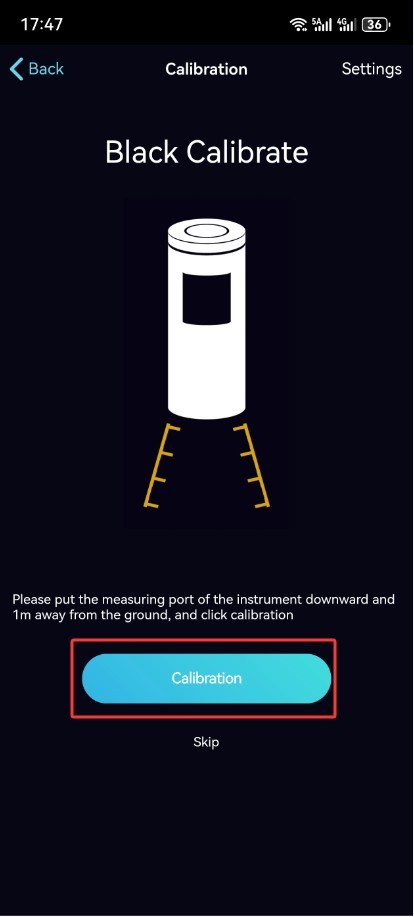

将校准白板底座取下，测试孔位对准地面且离地距离1m以上，点击进行黑校准。

图9

4.3 测量步骤

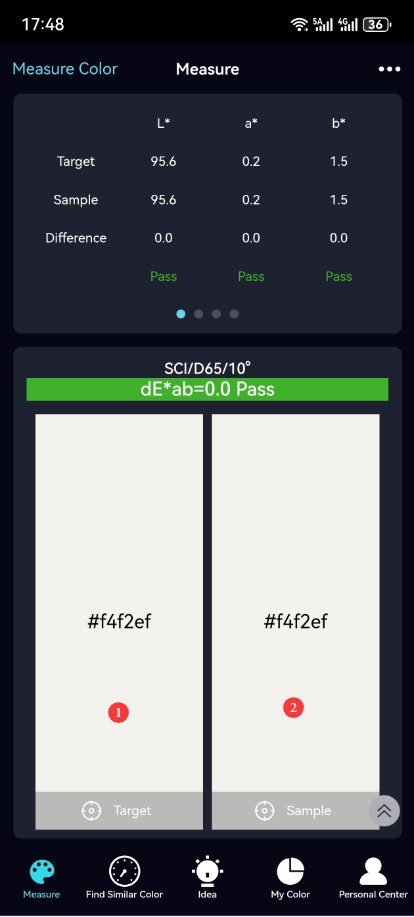

4.3.1 颜色测量和色差测量

图10

4.3.2 标样色卡保存和调用

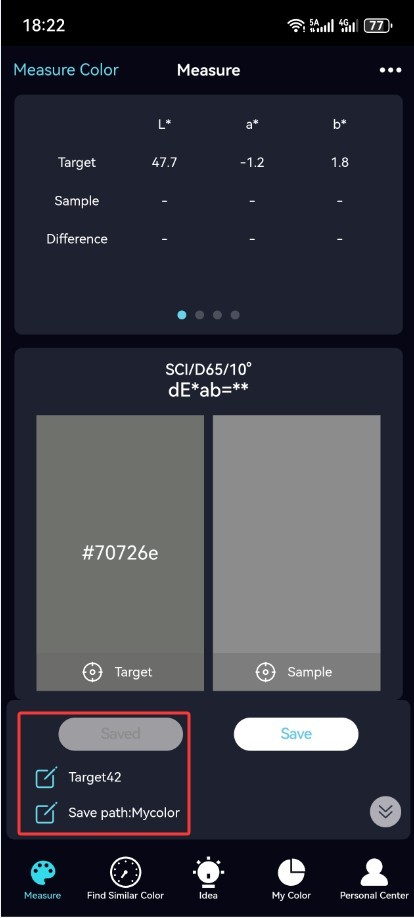

若需将该标样色卡保存至APP，可编辑其名称、选择保存路径并保存。

图11

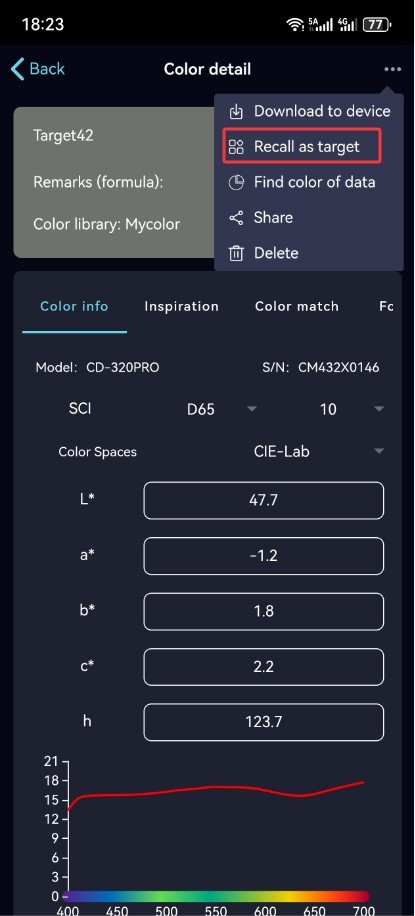

后续可直接调用所保存的色卡，或者APP内自带的标样色卡直接作为标样，则无需再测量标样，可直接测量样品色差。

图12

4.4 参数设置

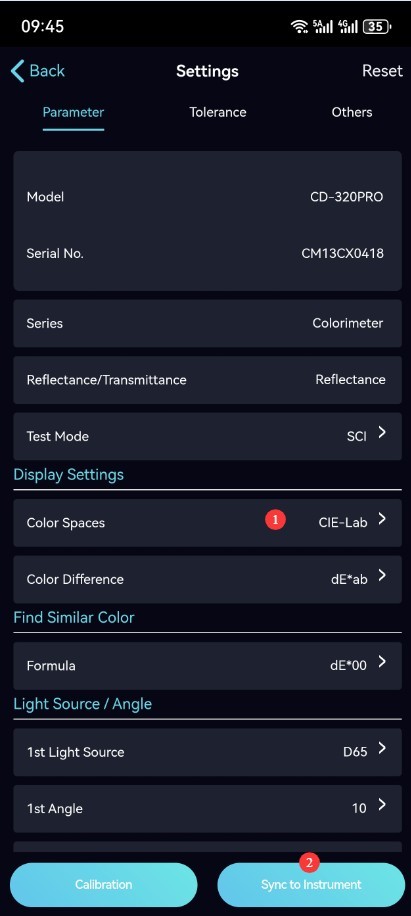

4.4.1 测量参数设置

图13

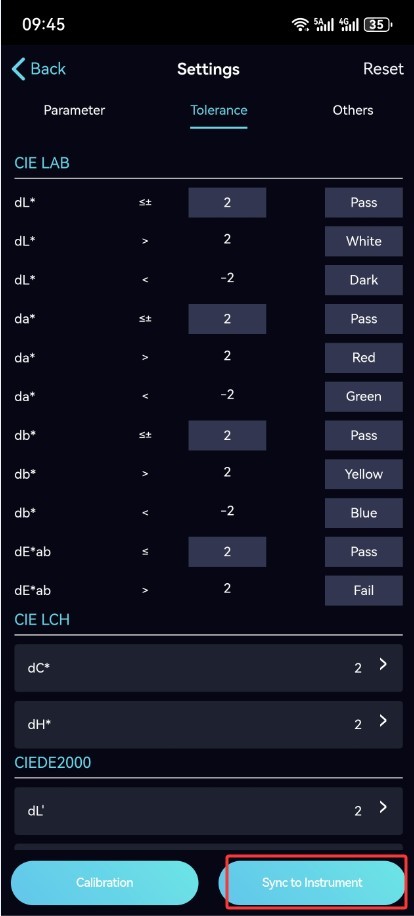

4.4.2 允许误差设置

图14

5、软件操作

5.1 联机和校准

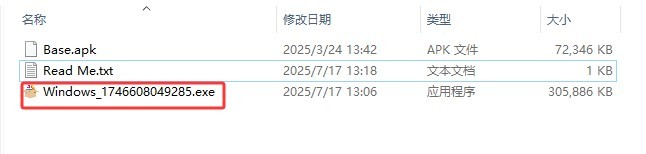

使用专用USB线将CD-320PRO连接至电脑，将CD-320PRO开机。将如下软件安装至电脑。

图15

图16

若软件提示需要校准，根据提示进行白校准和黑校准。校准操作和步骤参考4.2。

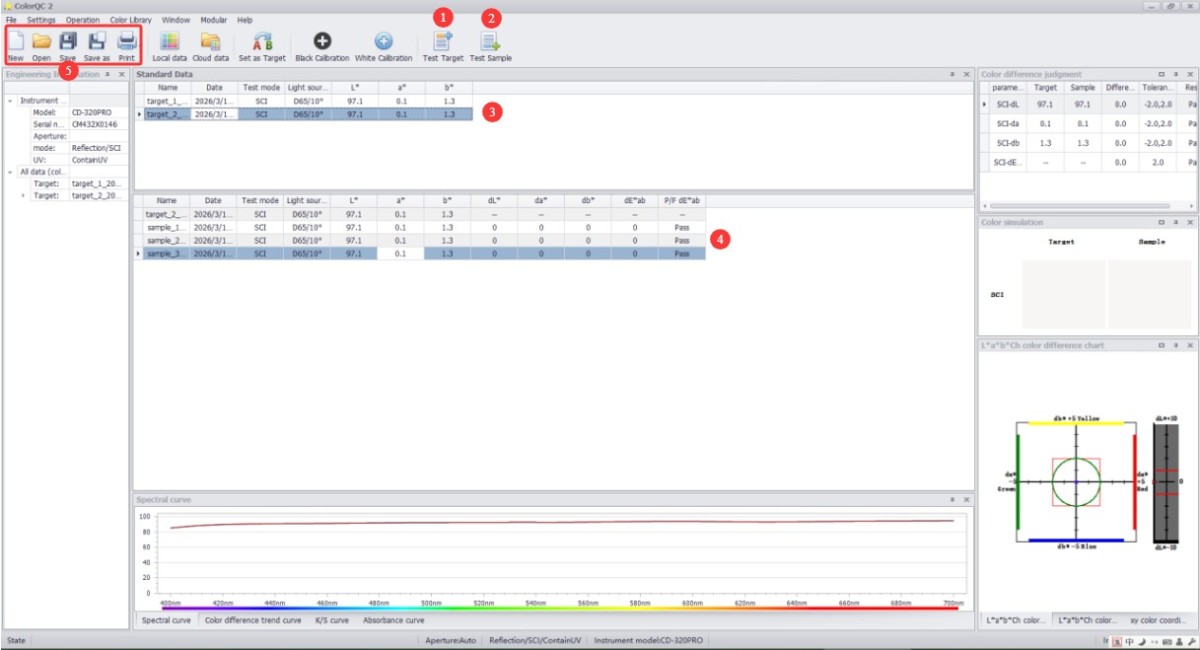

5.2 软件操作

图17

6、设备日常维护与保养

6.1 清洁保养

6.1.1 机身与显示屏清洁

机身表面：用干净的软布擦拭机身灰尘、污渍，若有顽固污渍，可蘸少量清水轻轻擦拭，禁止使用洗涤剂等腐蚀性液体；

显示屏：用专用屏幕擦拭布轻轻擦拭，避免划伤屏幕，禁止用手指直接触摸显示屏，若屏幕进灰，用无尘毛刷轻轻扫去。

6.1.2 校准板清洁

校准板为标准配件，表面磨损、污渍将影响校准精度：用无尘擦拭布轻轻擦拭校准板表面；若校准板表面有顽固污渍，及时联系售后更换，禁止自行打磨、修复校准板。

6.2 电池保养

6.2.1 充电保养

使用设备标配USB连接线，禁止使用非标配快充线、大功率充电器，避免损坏电池；充电时避免设备处于高温环境，充电完成后及时拔下充电线，避免过充；电池电量低于15%时及时充电，避免锂电池深度放电，影响电池使用寿命。

6.2.2 电池使用寿命维护

设备内置锂电池为可充放电电池，正常使用下单次充电可连续测量10000次；

长期不使用设备时，需保证电池电量在50%-80%之间，每3个月补充一次电，将电池电量恢复至50%-80%之间，防止电池亏电、鼓包；

若电池出现鼓包、漏液、续航大幅下降等情况，立即停止使用，联系我们检修。

常见故障排查与处理
