交直流耐压测试仪

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
绝缘电压	DC250V、DC500V、DC1000V（三档可选）
开路电压范围	±10%@额定电压
绝缘电阻	0~1999MΩ
测试时间	1~99s或手动控制

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

主机：WB2681A主机1台。

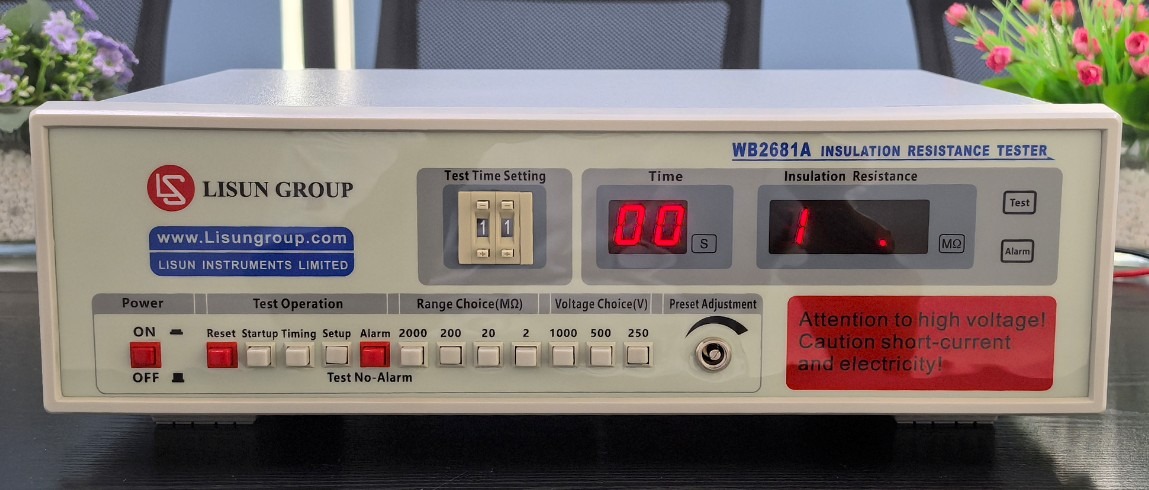

图1

主要配件如下：

编号	说明
①	电源线
②	被测物连接线

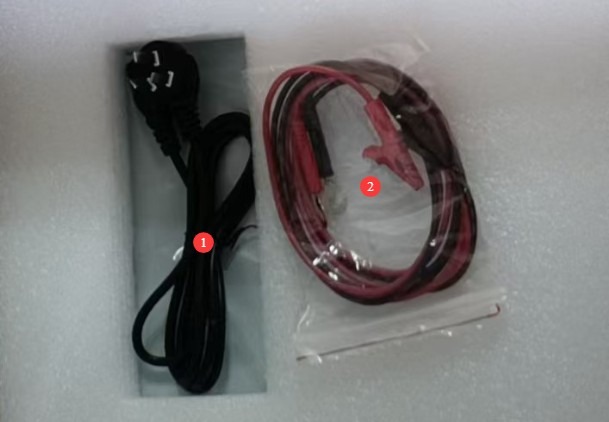

图2

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10%、50/60Hz三极插座，接地极必须连通大地。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω；

禁止输出地与交流电源短路，防止外壳带电。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

设备测试回路输出电压最高达DC1000V，测试开始后，人手严禁接触测试回路、被测物及测试线金属端，严禁将测试端短路，防止高压触电；

严禁对带电的电路、设备或元器件进行绝缘电阻测试，测试前必须确保被测对象完全断电并完成放电操作；

被测件必须放置在橡胶绝缘垫上；

操作人员必须佩戴橡胶绝缘手套；

操作人员手部干燥，无佩戴金属饰品，测试时禁止进食、饮水，防止电击引发意外；

更换被测物前，必须先停止测试，确认设备输出电压为0；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍及接线

3.1 设备前面板介绍

编号	说明
①	电源开关
②	测试时间设置，两位拨盘码，可设置1~99s测试时间，与定时开关配合使用
③	测试时间显示，单位s，注：当定时开关启用时才可用
④	绝缘电阻显示，测试状态下显示被测物绝缘电阻值，设置状态下显示报警电阻下限值，量程选择过小时显示溢出标记“１”，若最大量程下仍显示“１”，则为被测物开路或电阻阻值超出设备量程”
⑤	测试状态指示灯，Test：测试中，Alarm：绝缘电阻低于阈值+蜂鸣器报警（长声）
⑥	复位键，按下清除报警，终止测试，设备回到待机状态
⑦	启动键，按下开始测试，测试灯亮
⑧	定时开关，按下为启用定时，弹起为禁用定时
⑨	预设/测试切换键，按下为预设状态，设置报警电阻下限值；弹出为测试状态，可进行正式测试
⑩	报警键，按下为启用报警（绝缘电阻低于下限值时报警），弹起为禁用报警
⑪	量程选择键，2MΩ/20MΩ/200MΩ/2000MΩ四档可选
⑫	测试电压选择键，DC250V/500V/1000V三档可选
⑬	电阻阈值调节旋钮，预设状态下调节报警电阻下限值，单位MΩ

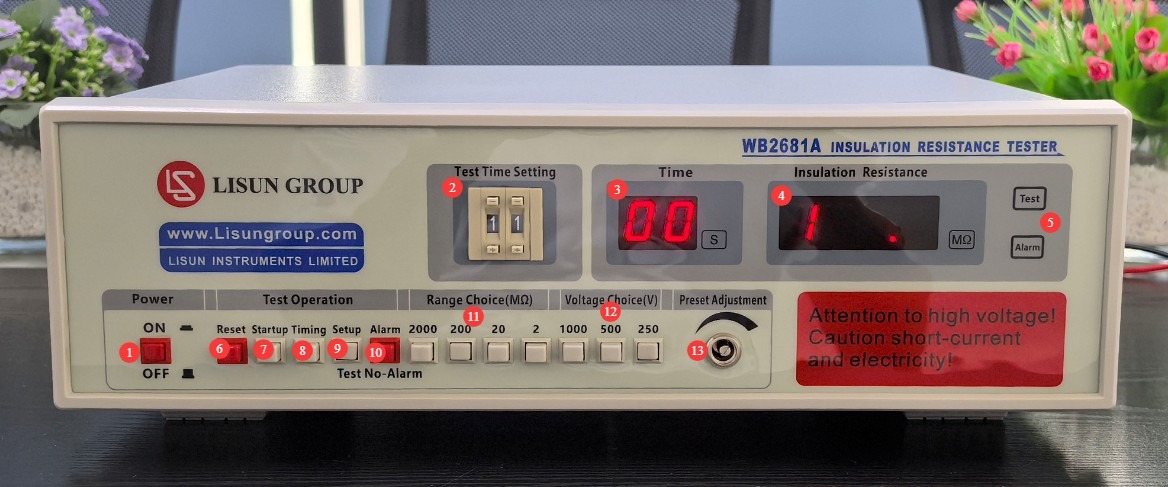

图3

3.2 设备背面板介绍

编号	说明
①	电源线插孔，内含保险丝
②	被测电阻连接端子，红（+）端使用红色线连接被测物高压端，黑（–）端使用黑线连接被测物低压端/接地端
③	接地端子，连接被测物屏蔽线层（若有）
④	PLC输出接口（拓展功能），可与其他设备组成联动系统，“启动”“复位”为外部无源常开触点输入，“测试”“报警”为设备无源常开触点输出

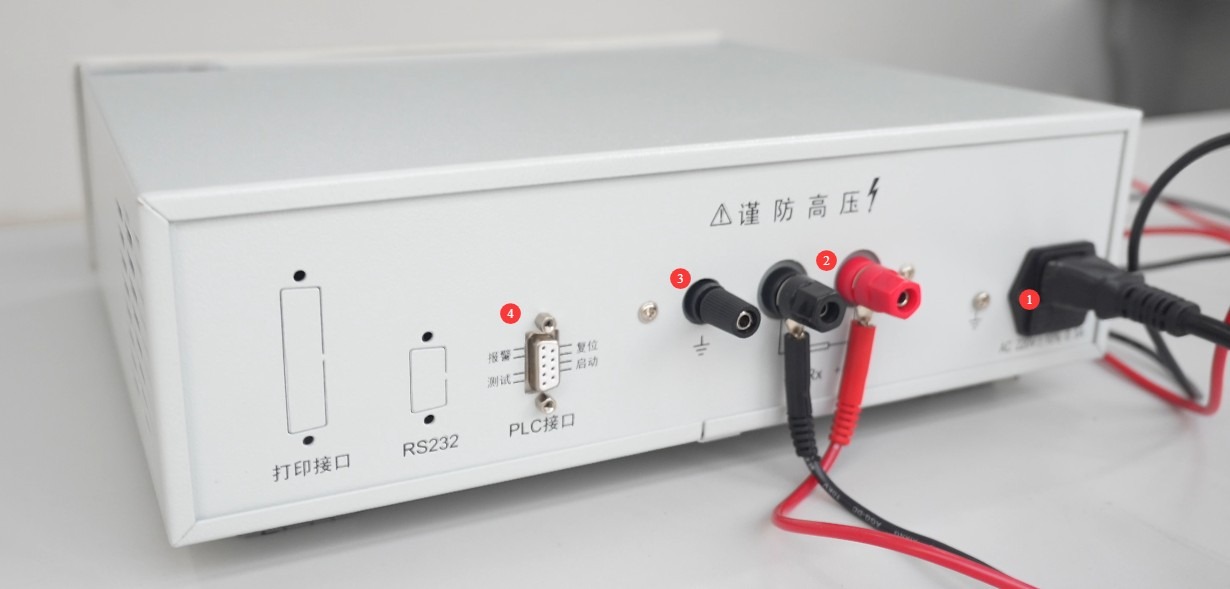

图4

4、试验前准备

4.1 设备预热

将设备开机，此时绝缘电阻显示窗口显示溢出标记“１”，测试时间显示窗口显示“00”，设备空载预热15分钟后再进行后续操作，确保内部元器件工作稳定。

4.2 被测物准备

4.2.1 断电与放电

确保被测物完全断开供电电源，对带有电容、电感等储能元件的被测件，进行充分的短路放电操作，防止残余电压损坏设备或引发触电。

4.2.2 表面清洁与处理

擦拭被测物测试部位的表面灰尘、油污、水渍，保证被测件表面干燥、清洁，避免因表面脏污导致绝缘电阻测量值偏低，造成结果误判。

4.2.3 被测物连接

确认被测物的高压端、低压端/接地端，明确是否有极性接线要求；检查被测物无物理破损、线路断裂，处于正常待测试状态，参考3.2进行连接。

5、测试操作步骤

5.1 基础测试参数设置

5.1.1 测试电压选择

根据被测件类型及标准要求（参考附录），按下前面板测试电压选择键，选择DC250V/500V/1000V对应档位，确保电压档位与被测件要求匹配。

5.1.2 测量量程选择

结合被测件预估绝缘电阻值，按下前面板量程选择键，选择2MΩ/20MΩ/200MΩ/2000MΩ对应档位；若无预估数值，可先选择大量程，再根据测试结果调整。

5.2 报警电阻下限值设置（可选）

按下前面板预设/测试切换键，此时设备进入报警值设置模式，绝缘电阻显示窗口为设置值显示状态。

按下启动键，测试灯点亮，模拟测试状态。用小螺丝刀缓慢调节电阻阈值调节旋钮，观察绝缘电阻显示窗口的数值变化，直至显示数值与标准要求/测试需求的报警电阻下限值一致。

调节完成后，按下复位键，弹起预设/测试切换键，设备回到测试待机状态；按下报警键，开启报警功能。

5.3 定时测试参数设置（可选）

按下前面板定时开关，设备进入定时测试模式，测试时间显示窗口为置数状态。

拨动测试时间设置拨码盘（两位），根据标准要求/测试需求设定1～99s的测试时长，观察测试时间显示窗口的数值，确认与设定值一致。

若无需定时测试，保持定时开关弹出状态即可，测试时长由人工手动控制。

5.4 启动测试

按下前面板启动键，测试指示灯亮，设备测试端输出高压，正式进入测试状态：

定时模式：测试时间显示窗口开始倒计时，绝缘电阻显示窗口实时显示被测物绝缘电阻值；手动模式：测试时间显示窗口保持“00”，绝缘电阻显示窗口实时显示被测物绝缘电阻值。

警告：测试过程中严禁接触被测物、测试线及设备测试端，防止高压触电。

5.5 终止测试

5.5.1 手动复位终止

无论定时/手动模式，若需提前终止测试，按下前面板复位键，测试指示灯熄灭，高压输出停止，设备回到待机状态，报警（若有）同步清除。

5.5.2 自动报警终止

若开启报警功能，被测物绝缘电阻值低于设定下限值时，报警指示灯亮，设备发出长声报警，同时自动终止测试，高压输出停止。

5.5.3 定时结束自动终止

定时测试模式下，测试时间倒计时至“00”时，设备自动终止测试，测试指示灯熄灭，高压输出停止，若被测物绝缘电阻合格，无报警。

5.6 测试结果判定

5.6.1 合格判定

整个测试过程中，绝缘电阻显示窗口数值稳定，被测物绝缘电阻值≥标准要求/设定报警下限值，判定为合格。

5.6.2 不合格判定

测试过程中，设备触发报警，报警指示灯点亮，绝缘电阻显示窗口数值＜设定报警下限值，判定为不合格。

5.6.3 量程/电压档位异常判定

测试启动后，设备发出间断声提示，绝缘电阻显示窗口数值无效，为电压档位/量程档位选择不匹配，需复位后按标准要求调档位后重新测试；

测试启动后，绝缘电阻显示窗口显示溢出标记“１”，为量程选择过小，需复位后调大量程重新测试。

6、设备日常维护与保养

6.1 日常维护

开机前检查确认设备外观清洁、无破损，线缆无老化、断裂，接口无松动；检查被测物连接线无氧化、烧蚀，若有则用专用触点清洁剂擦拭，必要时联系我们更换配件；测试结束后，断电，用防静电干燥抹布擦拭设备表面，测试区域。

6.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；每月开机通电30分钟，避免内部电子元件老化。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	电源线未插紧、保险丝烧毁	检查电源线连接；检查设备电源输入端口保险丝，若烧毁，更换同型号5A保险丝
开机后显示窗口闪烁，按键无反应	供电电压不稳定	用万用表测量供电电压，确认在AC220V±10%范围内，若电压不稳，加装稳压器
测试启动后，设备发出间断声提示	量程档位选择过大	请复位后调低档位重试
测试启动后，绝缘电阻显示窗口显示溢出标记“１”	量程选择过小	需复位后调大量程重新测试，若选择最大量程依然显示“１”，则说明测试线路为开路或者被测物电阻阻值过大
显示窗口数值乱跳	使用环境可能有强磁场、强电场干扰	需远离强磁场、强电场环境
测试结果与报警状态不匹配（测试结果正常但报警，测试结果不正常但不报警）	选择量程、设置阈值操作顺序有误	请参考第5章，请先选择量程，再设置阈值，否则阈值设置数值不可用

附录A 相关标准绝缘电阻测试要求
