泄漏电流测试仪

1、开箱与设备基础认知

1.1 核心技术参数

参数/型号	WB2675A	WB2675B	WB2675C	WB2675D
测试电流范围	0~2mA/20 mA
精确度	±5%
测试时间	1~99s（定时/手动双模式）
隔离变压器容量	500VA	1000VA	2000VA	5000VA

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

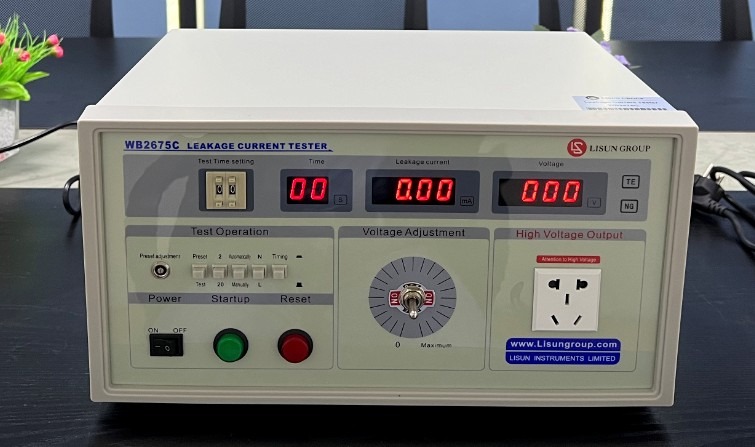

主机：WB2675主机1台。

图1

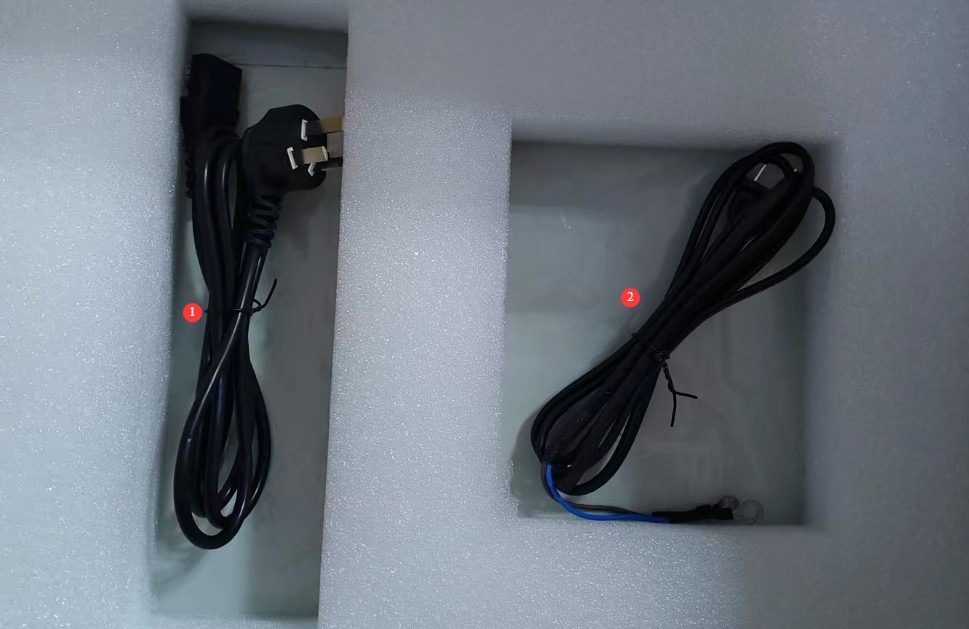

主要配件如下：

编号	说明
①	电源线
②	试验电源输入线

图2

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2 安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10% 50/60Hz三极插座，接地极必须连通大地。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

测试时被测物外壳带电，严禁徒手触摸；

被测件必须放置在橡胶绝缘垫上；

操作人员必须佩戴橡胶绝缘手套；

操作人员手部干燥，无佩戴金属饰品，测试时禁止进食、饮水，防止电击引发意外；

更换被测物前，必须先停止测试，并将被测物输入电源断开；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍及接线

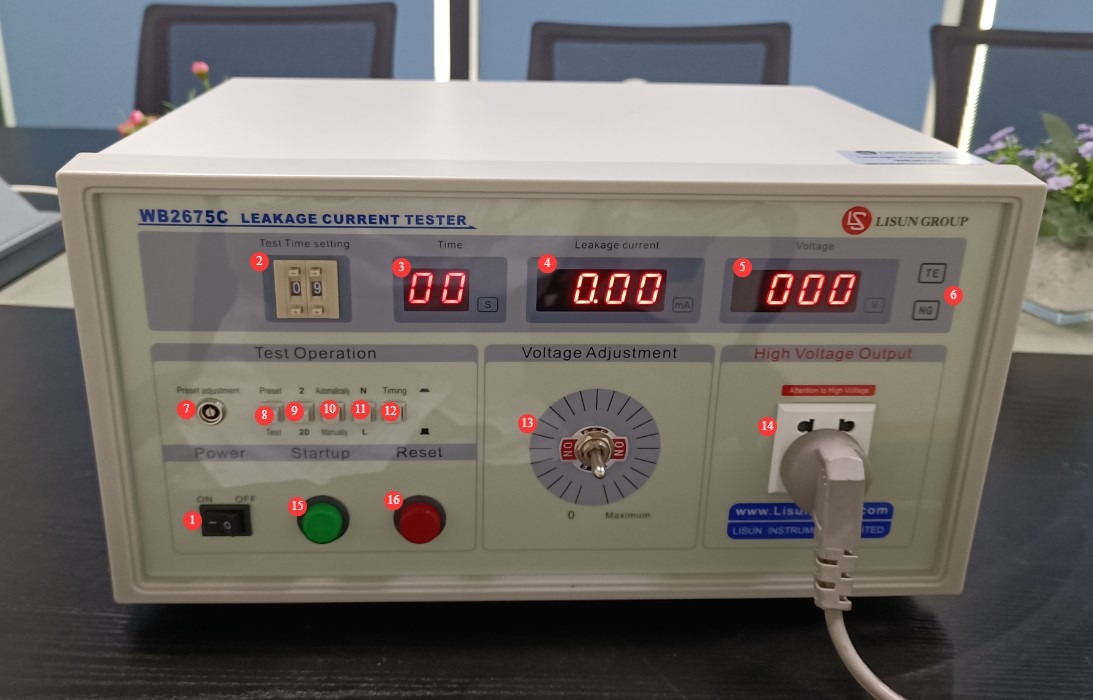

3.1 设备前面板

编号	说明
①	电源开关
②	测试时间设置，可设置1~99s测试时间，与定时开关配合使用
③	测试时间显示，单位s，注：当定时开关启用时才可用
④	泄漏电流显示，单位mA
⑤	被测物电压显示，单位V
⑥	测试状态指示灯，TE：测试中，NG：被测物泄漏电流超限+蜂鸣器响
⑦	漏电流报警值设置旋钮。注：需在“预设”状态下才能进行设置
⑧	预设/测试切换键，按下为设报警值，弹出为测试状态
⑨	量程切换，按下为2mA档，弹出为20mA档
⑩	自动/手动换相，按下为自动2s换相，弹出为手动换相
⑪	相位切换，手动模式下切换火线/零线
⑫	定时开关，按下为启用定时，弹起为需手动结束测试
⑬	电压调节，调整输出测试电压，根据隔离变压器容量不同，调节方式可能为旋钮（正旋电压升高，逆旋电压降低）或拨杆（左拨电压逐渐降低，右拨电压逐渐升高，回中电压不变）
⑭	插座，用于连接被测物
⑮	启动键，按下开始测试，测试灯亮
⑯	复位键，切断输出、停止测试、清除报警

图3

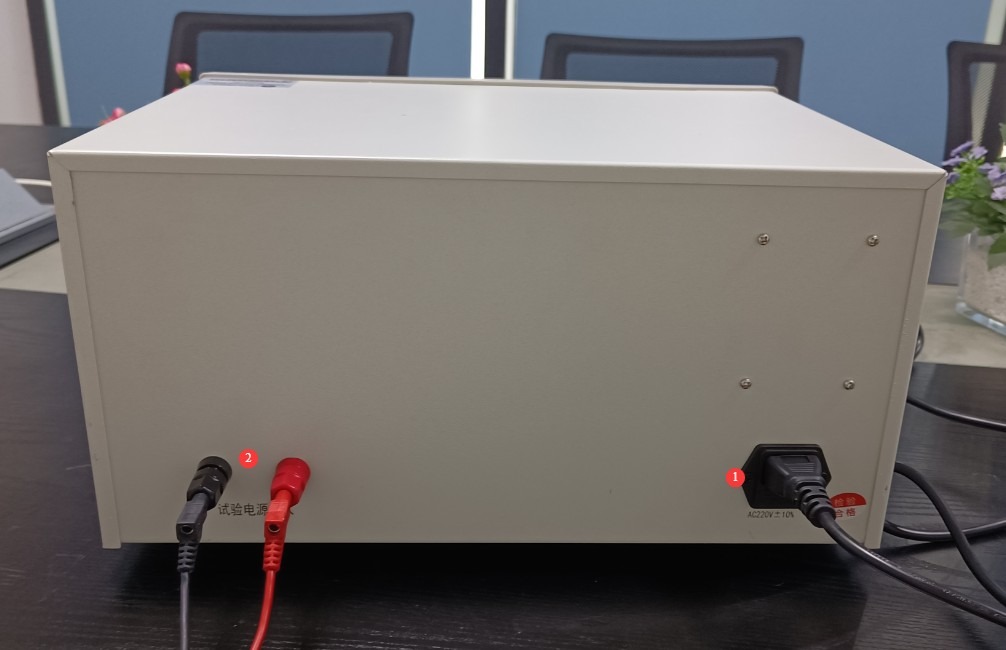

3.2 设备背面板

编号	说明
①	电源线插孔，内含0.5A保险丝
②	试验电源输入，必须接入AC 220V±10% 50/60Hz电源，正式测试前需在前面板将测试电压调至所需值

图4

4、测试前准备

4.1 仪器开机自检

接通电源，打开电源开关；检查显示屏全亮、指示灯正常、无报警；空载电流2~3字为正常，无需校准。

4.2 测试参数预设

切换至预设状态>选择所需要的量程2mA/20mA>调节漏电流报警值设置旋钮，设定报警阈值>选择换相模式自动/手动>选择是否需要定时，若需要定时，设置所需要的测试时间>设置完成，切换至测试状态。

4.3 测试电压预调节

先不要连接被测物，即为空测状态，按下启动键，查看测试电压显示值，通过电压调节，将测试电压调整为符合标准要求。调好后按复位键。

4.4 被测物准备

被测物外壳清洁、无油污；放置在绝缘垫中央，远离金属台面，将其电源线插头插至设备前面板插座。若被测物有电源开关，按对应产品的测试标准要求，将被测物置于规定的状态；若无特殊要求，需开启被测物电源开关，使其处于正常工作状态。

5、测试操作步骤

5.1 三种测试模式详细操作

5.1.1 手动测试（单点精准测试）

定时开关设为关>按下启动键，测试灯亮>按相位键切换，读取两相漏电流>测试完按复位键，测试灯灭

5.1.2 定时测试（标准时长测试）

定时开关设为开，设置测试时间（如5s）>按下启动键>倒计时开始>定时结束自动断电，按复位键

5.1.3 自动测试（批量高效测试）

自动/手动键设为自动>定时按需开启，按下启动键>仪器每2s自动换相，全程监测>测试完成后按复位键

5.2 合格/不合格判定

5.2.1 合格判定

测试全程无报警，电流＜报警值。

5.2.2 不合格处理

NG报警灯亮、蜂鸣器响、自动断电；记录不合格，按下复位键清除报警；禁止触碰被测件，先拆线再检查。

5.3 测试收尾流程

按下复位键，测试电压回0、测试灯灭；拔下被测物电源插头；若无需再做试验，关闭仪器电源，拔下输入电源插头。

6、设备日常维护与保养

6.1 日常维护

开机前检查确认设备外观清洁、无破损，线缆无老化、断裂，接口无松动；测试结束后，断电，用防静电干燥抹布擦拭设备表面，测试区域。

6.2 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；每月开机通电30分钟，避免内部电子元件老化。

7、常见故障排查与处理

故障现象	可能原因	处理方法
设备无法开机	保险丝烧毁	检查设备电源输入端口保险丝，若烧毁，更换同型号0.5A保险丝
测试电压异常	电压调节未到位	正式测试前需参考4.3进行测试电压预调节
泄漏电流显示异常、超限不报警	量程选择错误	参考4.2，测试前需确保选择正确的量程，及设置正确的报警阈值

附录：泄漏/接触电流 常用标准测试要求表

标准编号（最新版）	适用产品范围	测试电压	接触/泄漏电流限值（AC）	推荐测试时间	推荐测试方式
GB 4706.1-2020（等同IEC 60335-1:2020）	各类家用电器（冰箱、洗衣机、微波炉、电火锅、小家电等）	1.06倍额定电压	I类（带接地）：≤0.75mA；II类（双重绝缘）：≤0.25mA；大型固定式家电：≤3.5mA	5s	自动换相（每2s切换）或手动换相双测
GB 7000.1-2023（等同IEC 60598-1:2021）	各类灯具（固定式、移动式、嵌入式、LED灯具、舞台灯等）		I类（带接地）：≤0.5mA；II类（双重绝缘）：≤0.25mA；保护导体电流：≤3.5mA（额定电流≤16A）		自动换相（优先）
GB 4943.1-2022（信息技术设备安全）	计算机、打印机、电源适配器、办公电子设备、IT类终端产品		可触及部件接触电流：≤0.25mA（AC）/≤0.75mA（DC）；保护导体电流：≤3.5mA（额定电流≤16A）		手动测试/定时测试
GB 9706.1-2020（等同IEC 60601-1:2012）	各类医用电气设备（监护仪、心电图机、电刀、医用辅助设备等）	正常状态：额定电压；单一故障状态：1.06倍额定电压	接触电流（外壳）：正常≤0.1mA/故障≤0.5mA；患者漏电流：正常≤0.1mA/故障≤0.5mA；CF型心脏设备：正常≤0.01mA	10s	精准手动测试（分状态测试）
IEC 61010-1:2020（国内等同GB/T 42125.1-2024）	测量、控制、实验室专用电子设备	1.06倍额定电压	I类：≤0.5mA；II类：≤0.25mA；CAT III/IV类高防护设备：≤0.25mA	5s	自动换相测试
