1200小时潮湿二氧化碳-二氧化硫-空气试验箱

1 安全指示(注意)事项

非常感谢您购买本公司恒温·恒湿程式控制器。

本操作说明书叙述本产品操作方法如下。

本操作说明书注意事项

(A) 请将本操作说明书提供给最终使用人员，放在随时可查阅的地方，以便随时查阅。

(B) 请仔细阅读本操作说明书之后再使用本产品。

(C) 本操作说明书详细说明了产品的各种功能，对操作说明书以外的事项不予保证。

(D) 未经允许不得将本操作说明书的部分或全部内容进行编辑、复制和使用。

(E) 本操作说明书内容未经事先通报或预告，可任意变更。

(F) 本操作说明书虽历尽全力写得完整，但未免内容中会有欠佳的部分或错字、遗漏的部分，如有发现请与购买处或本公司取得联系，非常感谢。

本产品的安全及改造(变更)注意事项

(A) 为了保障本产品及连接本产品使用的系统维护及安全，请务必仔细阅读本操作说明书中有关安全注意(指示)事项之后再使用本产品。

(B) 本公司对未按本操作说明书指示的内容使用、放置或不注意引起的各种损失不负任何责任。

(C) 为了保障本产品及连接本产品使用的系统维护及安全，需要安装额外的保护装置或安全电路等时，请务必安装在本产品的外部。严禁对本产品的内部进行改造(变更)或添加。

(D) 请不要擅自分解、维修或改造，有可能导致触电、火灾或故障工作。

(E) 更换本产品的部品或消耗品时请务必与本公司营业部取得联系。

(F) 请不要使水分流入本产品，有可能导致故障。

(G) 请不要撞击本产品，有可能导致产品受损或故障工作。

本产品免责任事项

(A) 除本公司质量保障条件中所定内容以外，本公司不予保障、也不负任何责任。

(B) 使用本产品的过程中，因本公司无法预测的缺陷或自然灾害导致用户或第三方直接、间接受到损害的部分，本公司不负任何负责。

2 操作与设定

2.1 基本运行流程图

▶最初安装好产品后插入电源，显示启动进度画面。

☞ 启动画面需要时间大约为15秒。

开机画面

主画面

2.2 参数(PARAMETER)设定方法

数字输入专用框

设定程式实验名称及DI故障名称的输入框

触摸屏锁定(KEY LOCK) 开锁 ▶ “锁定”状态为“ON(锁定)”时无法输入设定值，因此输入时请将“锁定”状态改为“OFF (解除锁定)”状态后再输入。 ☞ 详细的设定方法请参考[4.运行操作设定]

2.2.1 设定键及设定值的有效性

▶ 本产品为确认点击设定值输入键时及输入的设定值是否有效，用提示音提醒如下。

☞ “Bi”: 点击基本设定键的时候、输入的设定值正常的时候

☞ “BBB”: 输入框内输入的设定值超出输入范围的时候

操作注意事项 ▶ 点击基本设定键及设定值输入框时请不要使用锋利的物品(铅笔等)、也不要过于使劲敲打。有可能造成故障工作或触摸屏破损。

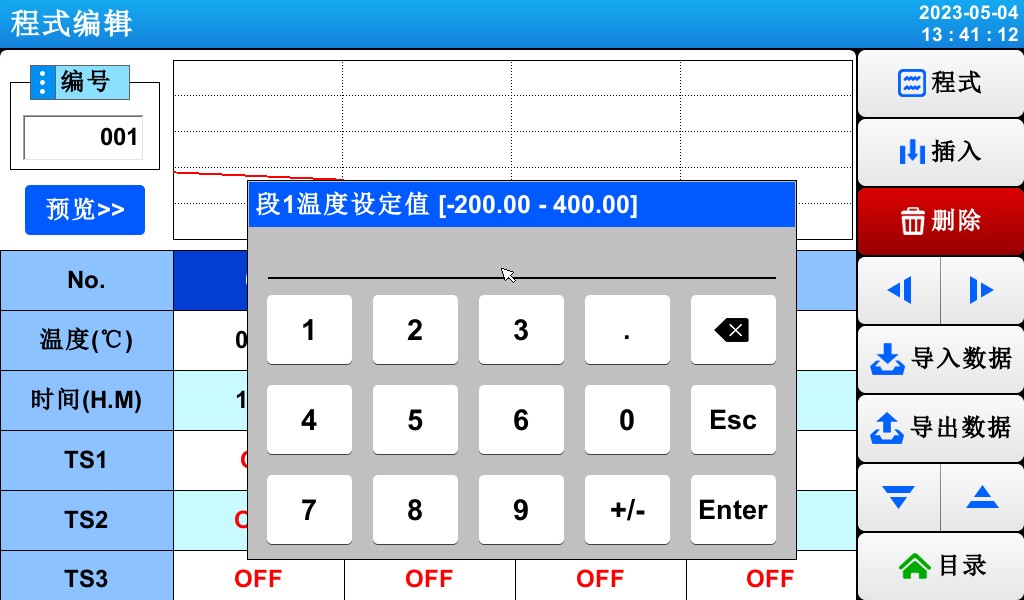

2.2.2 设定值输入方法

▶ 设定值输入框的功能与说明

①显示”参数(PARAMETER)”。

②显示“设定范围”。

③是“设定值显示窗”，超出设定范围时会显示故障提醒信息(“输入错误”)。

④停止输入、要返回原来画面的时候使用该键。

⑤存储输入值后、返回原来画面。

⑥输入小数点时使用。

⑦输入(+/-)符号时使用。

⑧修改输入值时使用，输入值可一字一字删除。

3. 运行状态设定

3.1 主画面

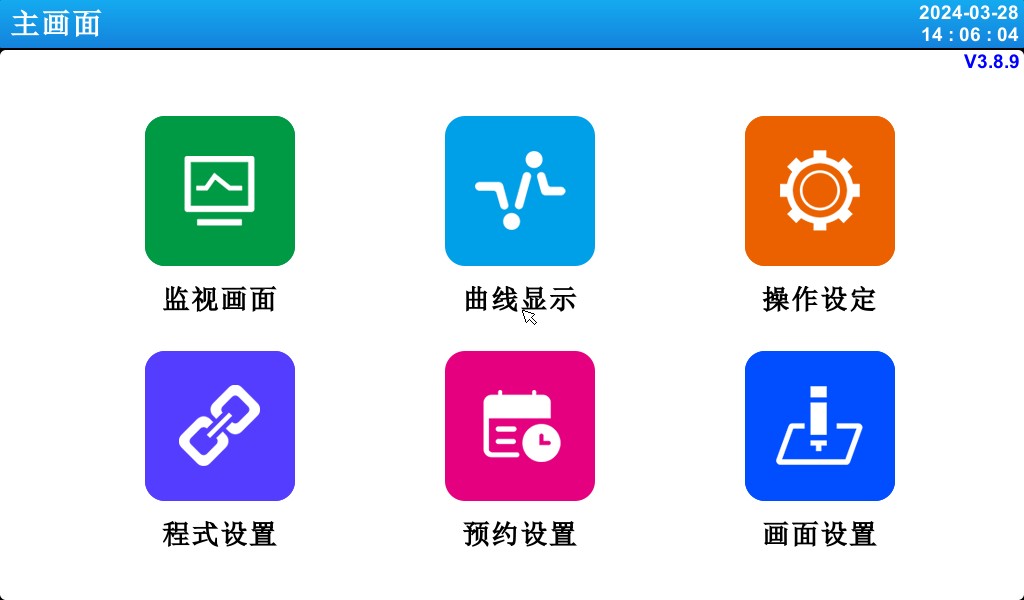

[图 3-1] 主画面

编号	指示内容	内容说明
①	监视画面	切换至运行画面。
②	曲线显示	切换至曲线表示及曲线存储、USB存储设备和导出曲线。
③	操作设定	切换至功能及运行方式的设定画面。
④	程式设置	切换至程式设定主画面。
⑤	预约设置	切换至设定当前时间及预约时间的画面。
⑥	画面设置	使用提示音，显示设定画面。

3.2 定值(FIX)运行

3.2.1 定值(FIX)运行 第 1 停止画面

▶ [3.1 主画面]中选择监视画面，可切换至“定值(FIX)运行 第1运行画面”。

▶ [4. 运行操作设定]中选择运行方式为“定值(FIX)”。

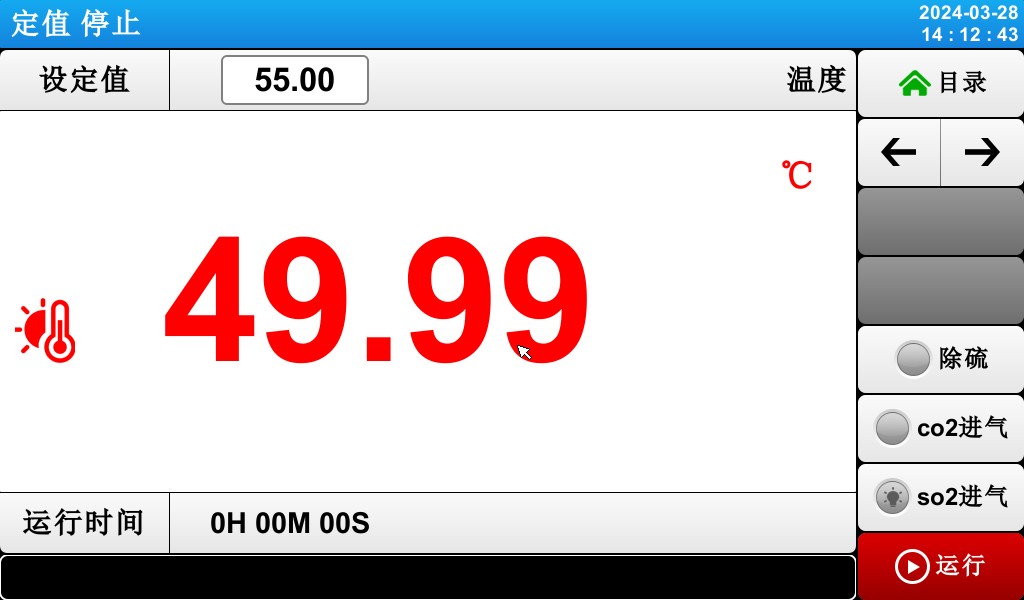

[图 3-2] 定值(FIX)运行 第 1 停止画面

▶温度设定值的输入及运行实现方法如下。

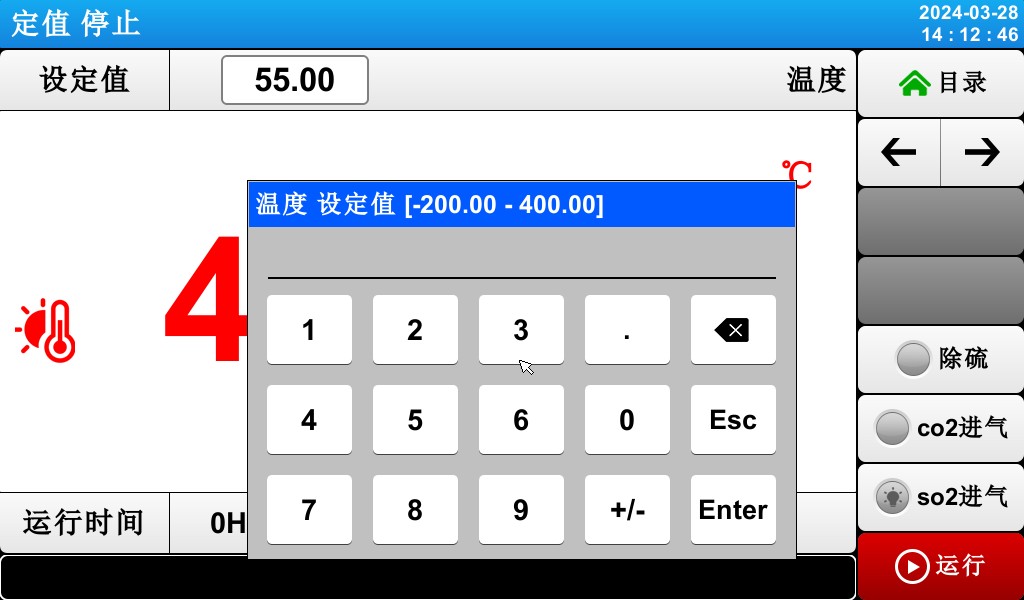

[图 3-3] 温度设定值输入框

▶输入温度设定值时，点击左侧上端的红色键，可激活[图 3-3 温度设定值输入框]中的温度设定值输入框。

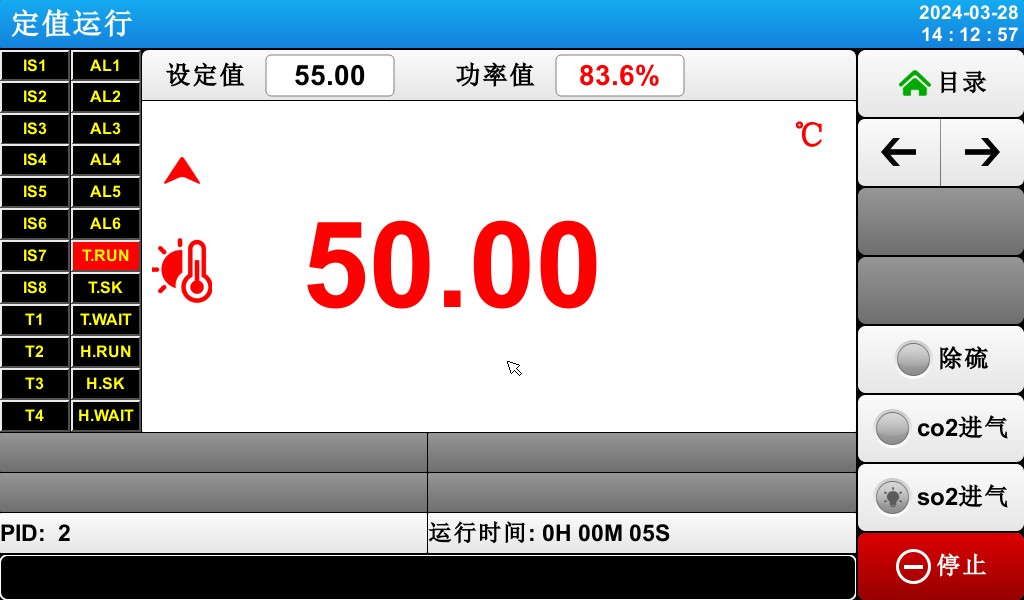

3.2.2 定值(FIX)运行 第 1 运行画面

[图 3-5] 定值(FIX)运行 第 1 运行画面

①表示当前温度设定值。

②表示当前温度。

③当前已运行时间。

④表示当前日期/时间，点击可关掉 LCD 画面。

⑤从当前画面切换至下一个画面。

⑥除硫、co2进气、so2进气按键开关。

⑦开始与停止功能键。

3.2.3 定值(FIX)运行 第 2 运行画面

▶命令值、设定值、控制输出值及状态灯动作状态的显示画面。

[图 3-6] 定值(FIX)运行 第 2 运行画面

ON 状态以红色表示,OFF 状态以深灰色表示。

表示当前温度控制输出量。

表示当前适用的 PID ZONE 的编号。

④ 表示定值运行的进行时间。

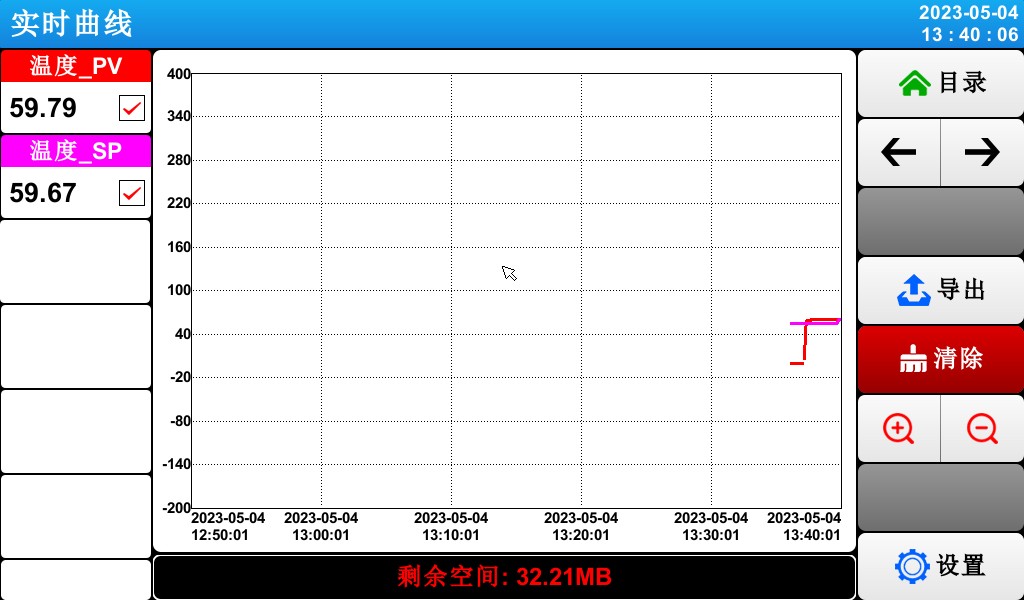

3.2.4 定值(FIX)运行 第 3 运行画面

▶ 画面的左侧部分显示温度·湿度的设定值及控制输出值。

▶ 通过打勾框设定是否显示数据。

[图 3-7] 定值(FIX)运行 第 3 运行画面

① 表示当前温度的命令值、设定值、控制输出值。

= 2 * GB3② 导出曲线。

= 3 * GB3③ 删除当前试验曲线。

☞ 取样时间为30秒时，可存储 大约56天。

3.2.5 定值(FIX)运行 停止画面

▶ [4. 运行相关操作设定]中设定的时间满后运行结束，如下图所示，会显示“试验结束”的提示信息，同时终止定值运行。

▶ 运行中如果点击“停止”键强制终止的话，提示信息不会出现在画面上。

▶ 运行终止时如有提示运行终止的信息时，触摸屏幕的该部分，信息就会消失。

☞ 程式运行终止时也一样

[图 3-8] 定值(FIX)运行 停止画面

3.3 程式(PROGRAM)运行

3.3.1 程式(PROGRAM)运行 第 1 停止画面

▶[3.1 主画面]上选择“监视画面”时，可切换至“程式(PROGRAM)运行 第1运行画面”。

▶[4. 运行相关操作设定]中将运行方式选为“程式”。

▶程式设定方法请参考[5.1 程式设定]。

▶[图 3-9 程式(PROGRAM) 第 1 停止画面]中点击右侧下端的(运行)键就会切换至[图 3-10 程式(PROGRAM) 第 1 运行画面]。

[图 3-9] 程式(PROGRAM) 第 1 停止画面

程式运行注意事项：

▶如果段数显示为0的话，则不运行。

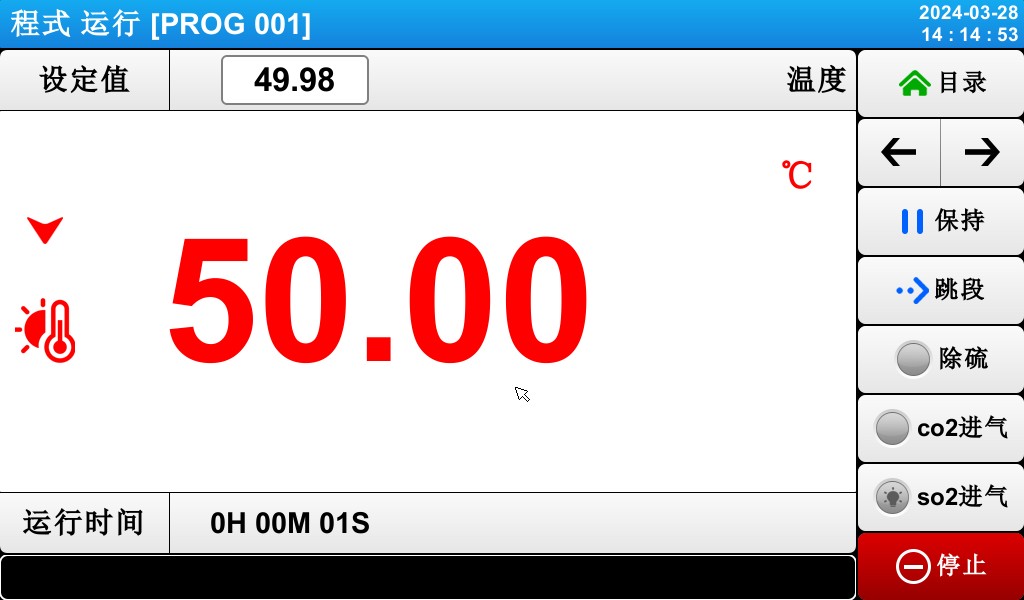

3.3.2 程式(PROGRAM)运行 第 1 运行画面

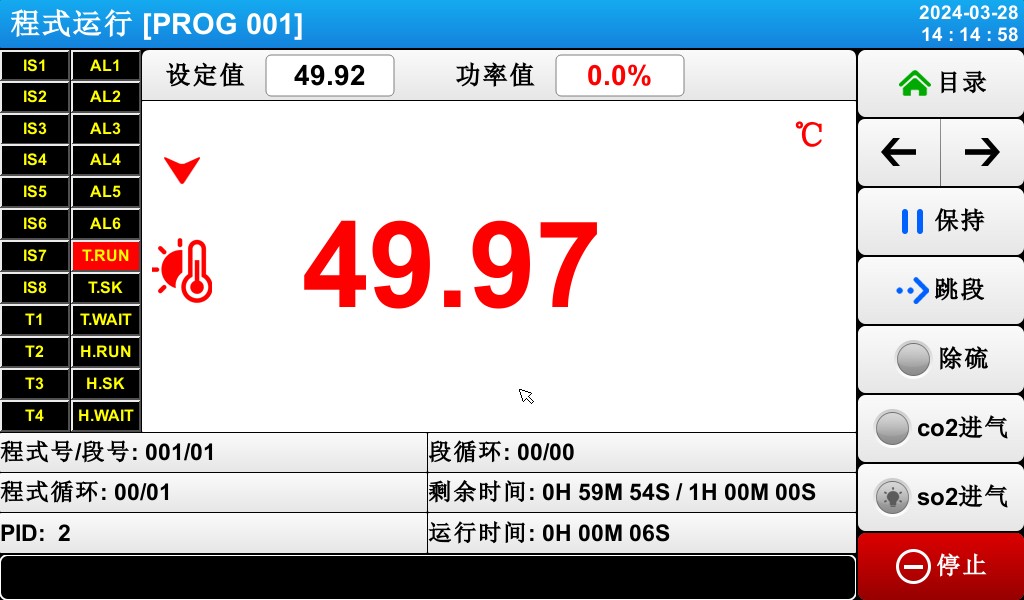

[图 3-10] 程式(PROGRAM) 第 1 运行画面

①表示当前运行的片段温度设定值。

②表示当前温度。

③回到目录画面。

④表示当前日期/时间，点击可关掉 LCD 画面。

⑤返回到主页面。

⑥切换到下一个运行画面。

⑦暂停当前的运行模式。

⑧跳到下一段执行。

⑨除硫、co2进气、so2进气按键开关。

⑩停止定值运行的键。

☞ 定值停止画面中显示 (运行) 键。

※ 在程式运行停止画面中 ⑤ ~ ⑧ 键处于非活动状态。

3.3.3 程式(PROGRAM)运行 第 2 运行画面

▶表示命令值、设定值、控制输出值及状态灯操作状态的画面

[图 3-11] 程式(PROGRAM) 第 2 运行画面

① ON 状态以红色表示，OFF 状态以深灰色表示。

② 表示当前运行的程式编号与段编号。

③ 表示程式循环。

☞ [组循环 : 000/000] 前面的数字表示已执行的循环次数，后面的数字表示设定的

循环次数。

④ 表示当前适用的 PID ZONE 编号。

⑤ 表示部分循环状态。

☞ [SEG循环次数 : 00/00] 前面的数字表示已执行的循环次数，后面的数字表示设定的循环次数。

⑥ 表示当前进行的段的进行时间与设定时间。

☞ [SEG时间 : 000H00M/000H00M] 前面的时间表示段进行时间, 后面的时间表示[5.1 程式组模式设定]中设定的时间。

⑦ 表示程式运行进行时间。

3.3.4 程式(PROGRAM)运行 第 3 运行画面

[图 3-7] 定值(FIX)运行 第 3 运行画面

① 表示当前温度的命令值、设定值、控制输出值。

= 2 * GB3② 导出曲线。

= 3 * GB3③ 删除当前试验曲线。

☞ 取样时间为30秒时，可存储 大约56天。

3.3.5 程式(PROGRAM)运行 停止画面

▶ 模式中存储的所有片段的设定区间运行终止后，如图示会显示“试验结束”的提示信息，之后程式运行就会结束。

▶ 运行中点击“停止”键强制终止的话，画面上不会有提示信息。

▶ 运行终止时若出现提示运行终止的信息，触摸屏幕的该部分，信息就会消失。

☞ 定值运行终止时也一样

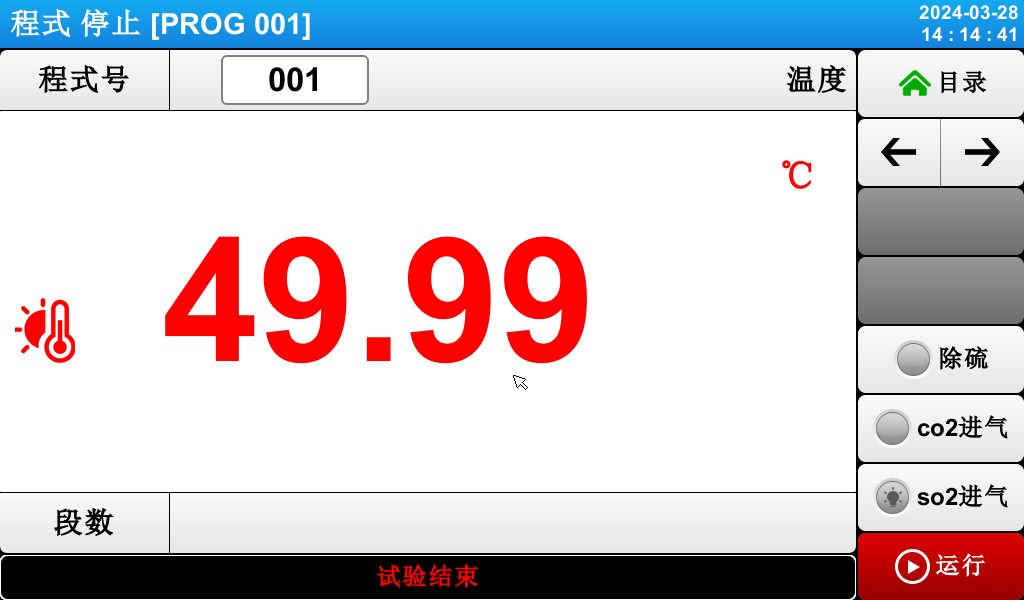

图 3-13 程式运行停止画面

4. 运行相关操作设定

4.1操作设定第一画面

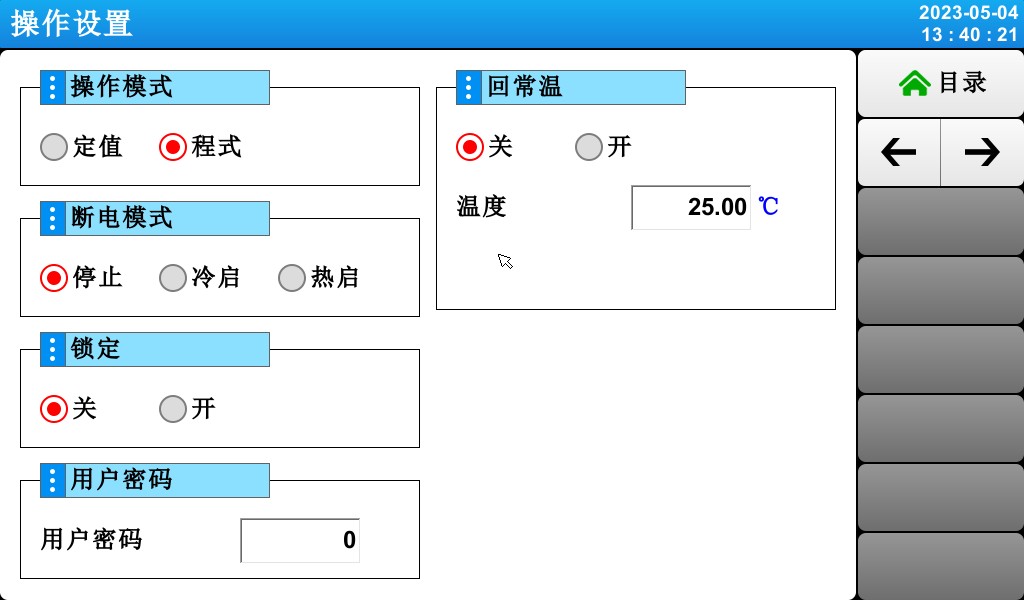

[图 4-1] 运行相关操作设定画面

① 从程式(pgm)和定值(FIX)运行中选择一个设定。

② 设定停电时上电操作。

☞ 停止 : 运行中断电后，恢复电源时将状态恢复到运行停止状态的操作

☞ 冷起: 运行中断电后，恢复电源时重新启动运行的操作。

☞ 热起 : 运行中断电后，恢复电源时将状态恢复到断电以前状态的操作。

③ 锁定为开时，所有参数(PARAMETER)的设定均不可使用。

④ 进入锁定设置[画面 4-3]。

4.2操作设定第二画面

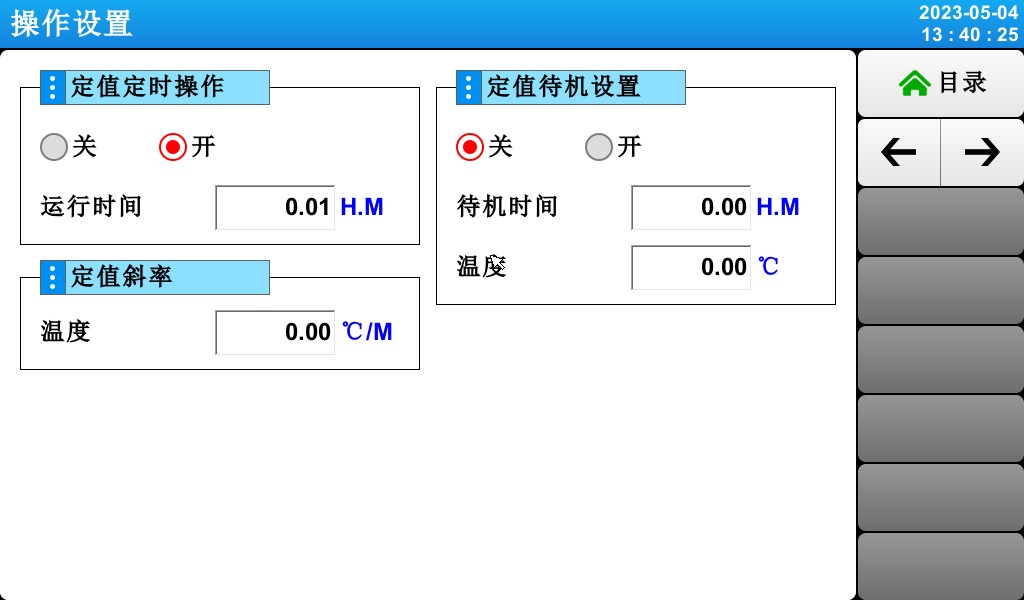

[图 4-2] 运行相关操作设定画面

①设置定值定时开关和定时运行时间。

②设置定值温湿度斜率。

③定值待机设置。

5. 程式组设定

▶ [3.1 主画面]中点击程式组设定键，则画面切换至[图 5-1 程式组设定画面]。

▶ 程式组运行相关的参数(PARAMETER)设定画面

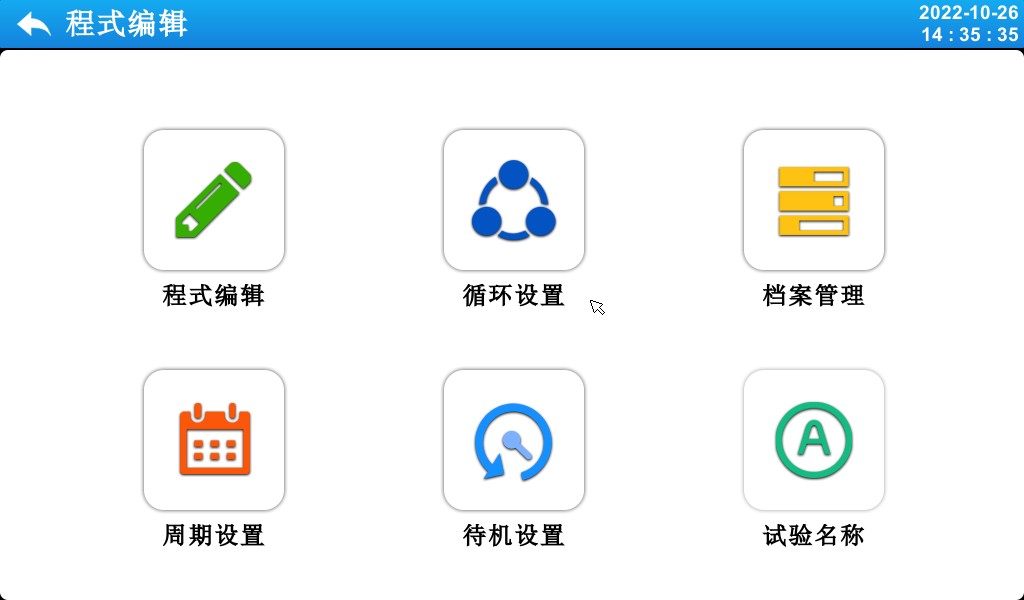

[图 5-1] 程式设定画面

编号	指示内容	内容说明
①	程式编辑	切换至程式编辑画面
②	循环设置	切换至循环设定模式与部份循环的画面
③	档案管理	切换至设定模式拷贝及删除的画面
④	周期设置	切换至周期设置的画面
⑤	等待设置	切换至设定等待动作的画面
⑥	试验名称	切换至设定试验名称的画面

5.1 程式编辑设定

▶ 按程式编号设定段的画面。

▶ 时间信号设定请参考[5.4 时间信号操作]。

▶ 等待动作请参考[5.5 等待动作]。

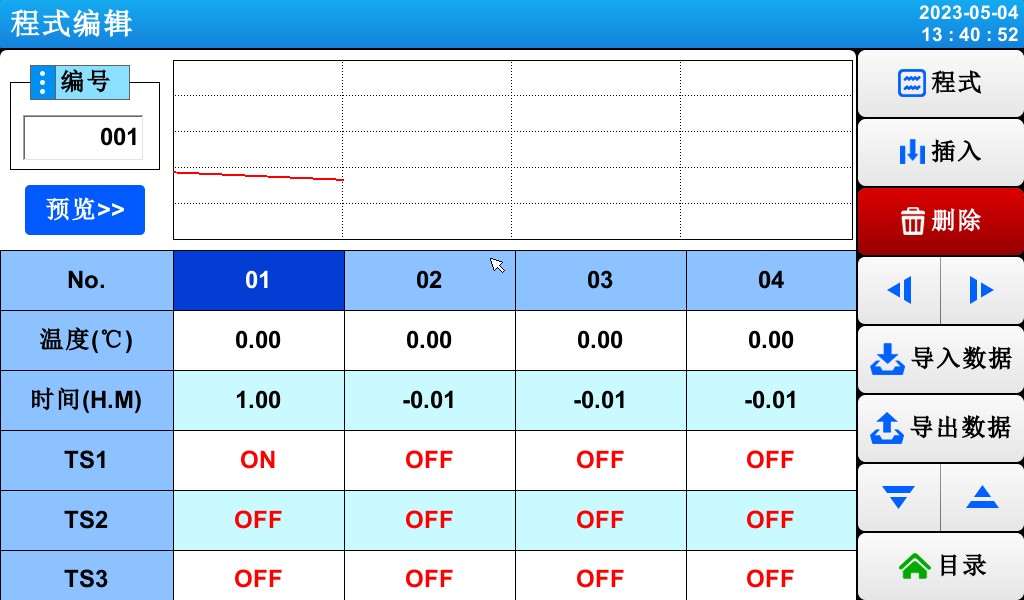

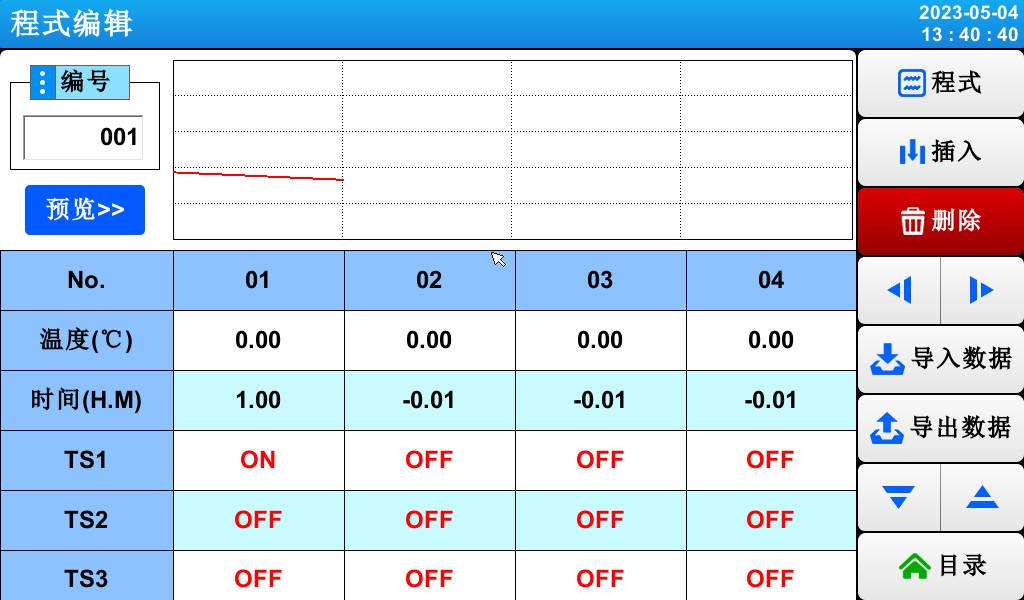

[图 5-2] 模式编辑画面

= 1 * GB3① 输入需设定程式组的编号。

② 设定需运行的程式段的温度。

= 3 * GB3③ 设定需运行的程式段的湿度。

④ 设定需运行的程式段的时间。

⑤ 可选择是否使用相应程式段的等待动作。

☞ 参考[5.5 等待动作]

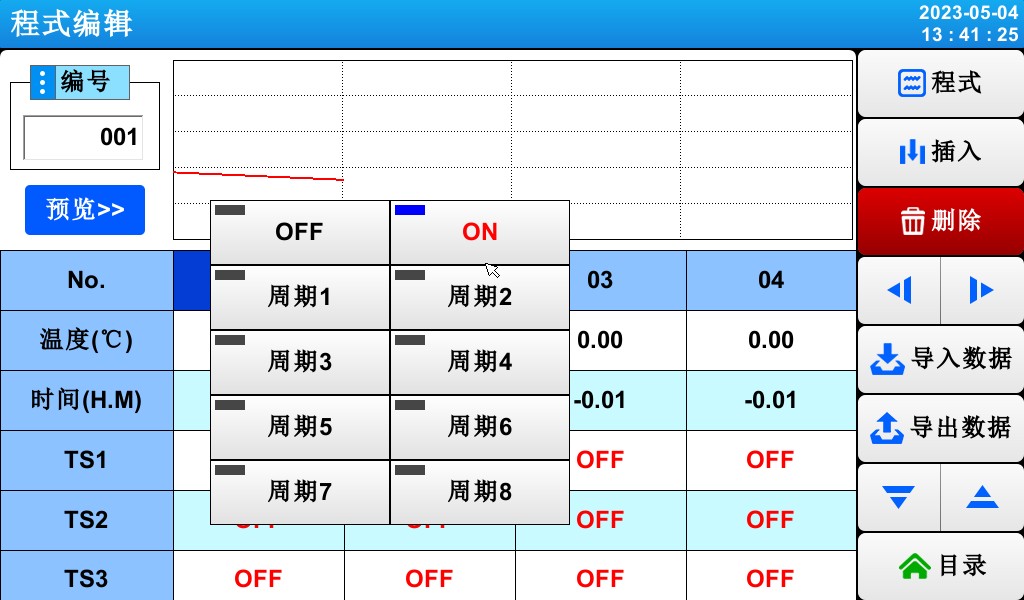

⑥ 设定需运行的程式段的时间信号

☞ 每个程式段可设定6个时间信号，每个时间信号可从12个种类中选择设定。

☞ 参考[5.4 时间信号操作]

= 7 * GB3⑦ 插入程式段时从(程式段01 ~ 99) 键中选择后点击，可激活(程式段01 ~ 99)中被选的键和 (插入)键，点击(插入)键可插入程式段。

= 8 * GB3⑧ 删除程式段时从 (程式段01 ~ 99) 键中选择后点击，可激活(程式段01 ~ 99)中被选的键和 (删除)键，点击(删除)键可删除程式段。

⑨ 可按4个片段单位向左/向后移动画面。

⑩ 切换到程式编辑第二个画面。

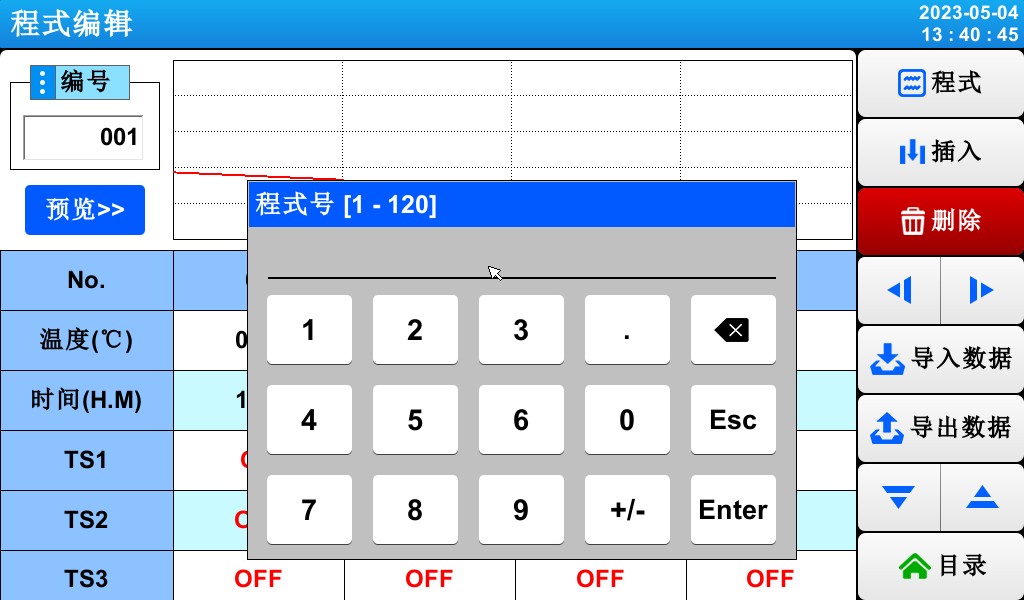

▶ 点击(程式编号)键，显示可设定模式编号的输入框。

▶ 激活（段01） 键，可激活 (插入)、 (删除)键。

▶ 点击 (温度)键，可显示设定温度的输入框。

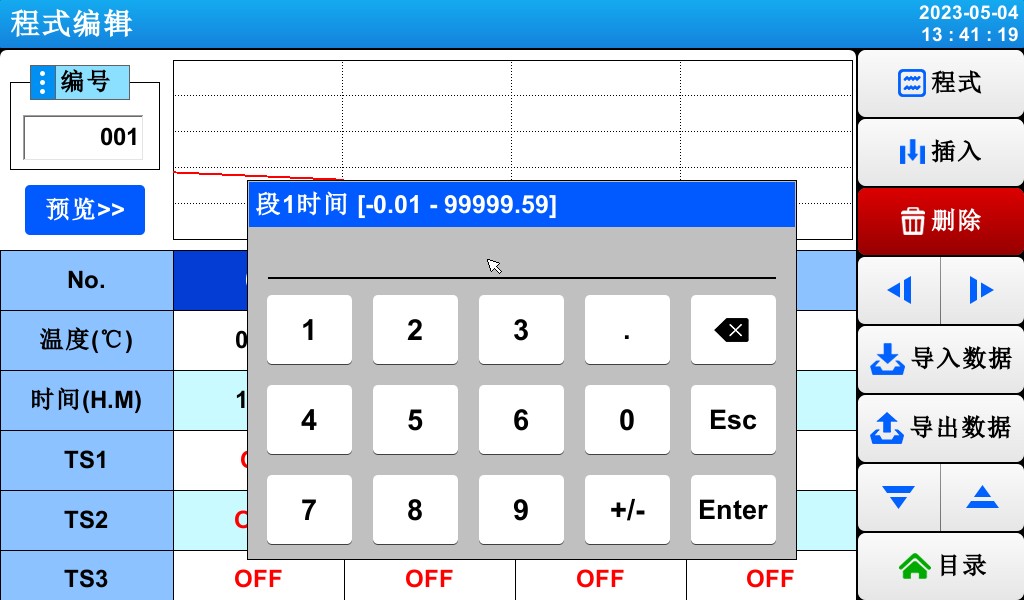

▶ 点击（时间)键，可显示设定段时间的输入框。

▶ 点击（TS)键，可显示设定时间周期的输入框。

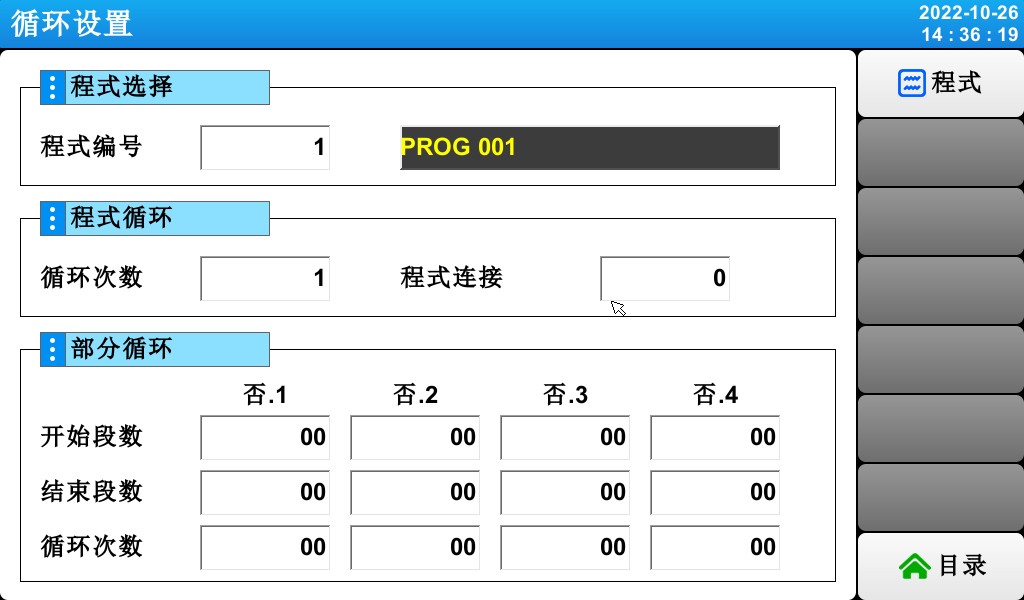

5.2程式循環设定

▶ 对已设定好的程式全部或部分循環功能进行设置的画面。

[图 5-3] 程式及部分循环设定画面

① 设定需执行循环运行的程式编号。

② 设置已设定程式的循环运行次数。

③ 设置已设定程式运行终止时连续运行的程式编号。

④ 设置已设定程式中开始部分循环运行的程式段。

⑤ 设置已设定程式中终止部分循环运行的程式段。

⑥ 设置已设定程式中部分反复运行的循环次数。

⑦ 设置已设定程式的实验名称。

☞ 实验名称变更可在 [5.6 实验名称设定]进行。

☞ 只读(READ ONLY)状态，无法变更。

5.3 档案管理

▶ [5.1 程式组设定]中可将输入在程式里的参数值复制到其他程式，也可删除。

▶ 不能删除运行中的程式编号。

▶ 删除的程式无法复原。

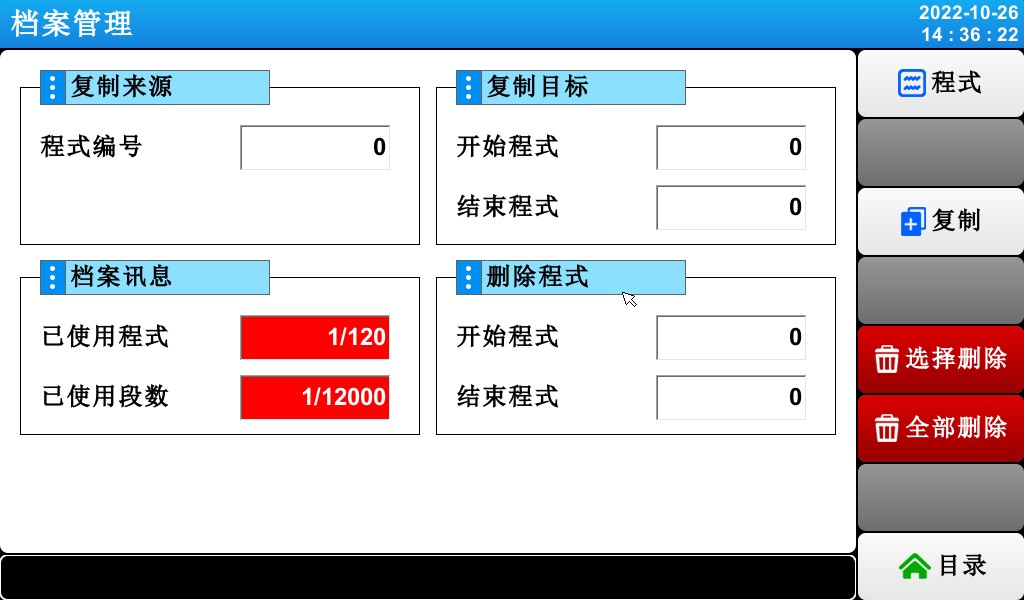

[图 5-4] 档案管理

① 设定需复制的原件程式编号。

② 设定复制对象的程式开始编号和末尾编号。

☞ 末尾模式为“0”时，只复制开始程式。

③ [5.1 程式组模式设定]中显示设定的总程式数。

☞ 只读(READ ONLY)状态，无法变更。

④ [5.1 程式组模式设定]中显示设定的总程式段数。

☞ 只读(READ ONLY)状态，无法变更。

⑤ 设定需删除的程式开始编号和末尾编号。

☞ 末尾程式为“0”时，只删除开始程式。

⑥ 将①中设定的程式复制到②中设定的程式里。

⑦ 对⑤中设定的程式设定值进行初始化。

⑧ 对所有程式的设定值进行初始化。

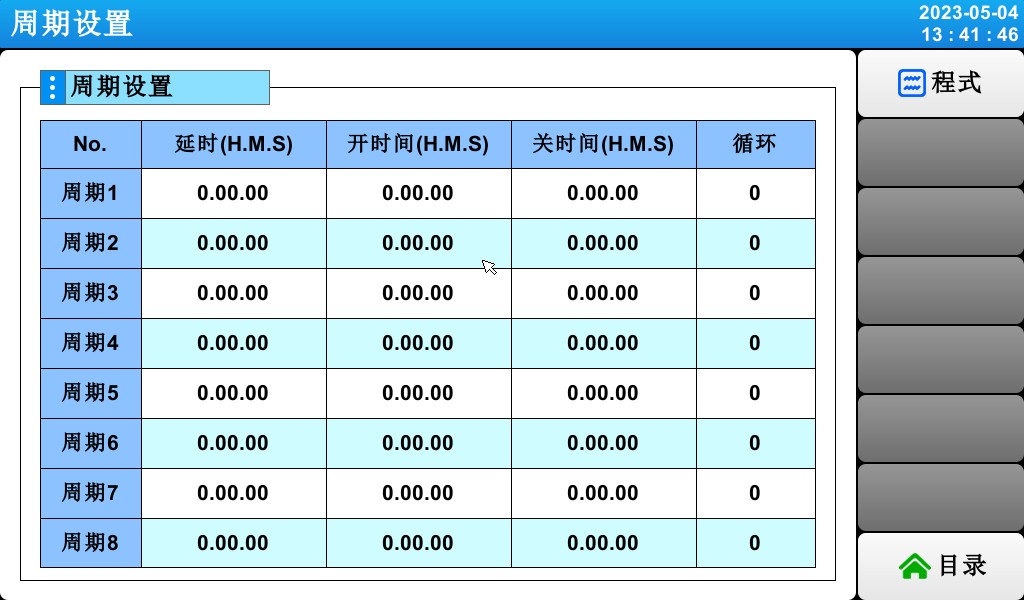

5.4 周期设置

▶ 周期设置分为 ON/OFF 操作和时间周期设定操作，在这设定的周期用于[5.1 程式组模式设定]的程式段设定中设定时间信号周期时。

5.5 待机设置

▶ 程式组运行过程中为要进行等待动作，设定温度·湿度等待范围及时间的画面。

▶ 在这设定的等待动作适用于 [5.1 程式组程式设定] 。

等待动作定义

① 等待动作进入条件(“OR”条件)

☞ 已设定的程式段时间内，温度或湿度中任何一个未进入到等待动作设定范围内时

② 等待动作解除条件(“AND”条件)

☞ 温度和湿度都进入到等待动作设定范围内时

③不设定等待时间(初始值)的话，等待时间默认值为无限值。

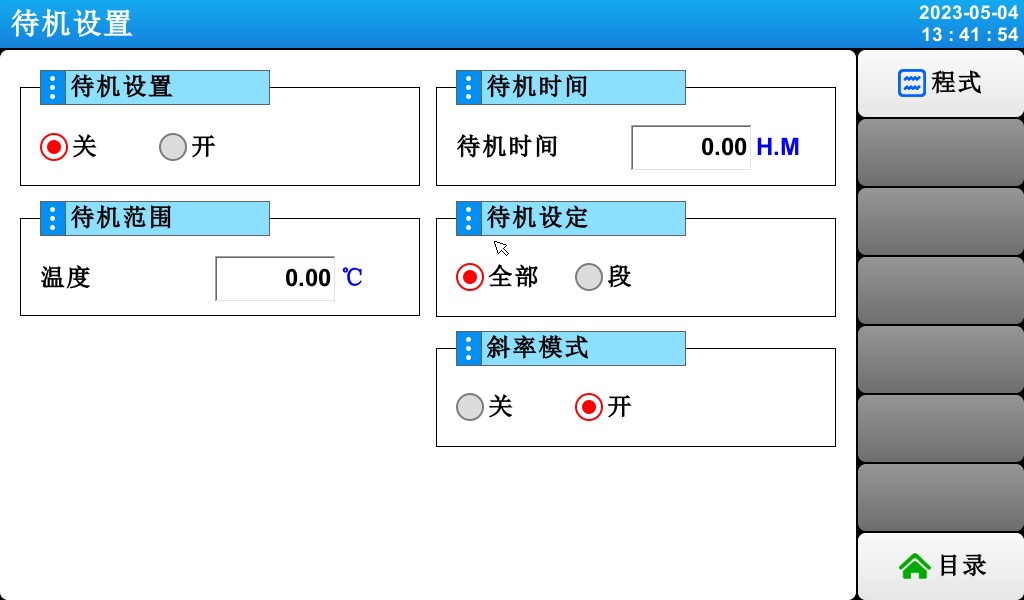

[图 5-10] 待机设置

① 设定是否使用等待动作。

② 设定适用等待动作的温度范围。

③ 设定适用等待动作的湿度范围。

④ 设定温度或湿度端的设定值(TEMP PV or HUMI PV)进入不了等待动作范围时应适用的等待时间。

☞ 等待工作时间设定为 00.00时，则会无限等待，直到进入等待动作范围为止。

⑤ 待机设定。

⑥设置是否使用线性模式。

5.6 实验名称设定

▶ 设定每个程式实验名称。

▶ 请参考[图3-9 程式运行(PROGRAM) 第1 运行画面]

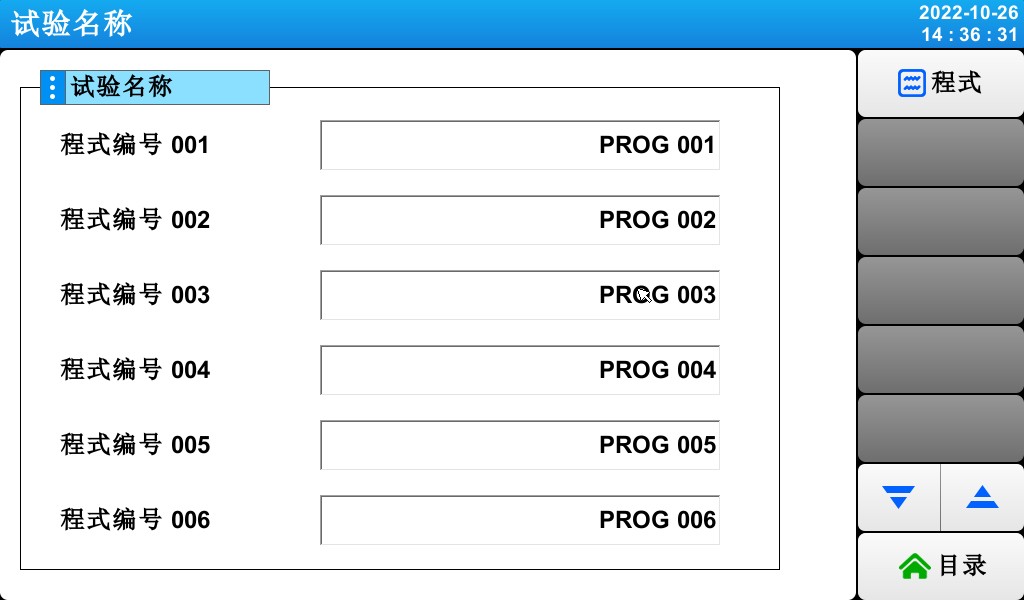

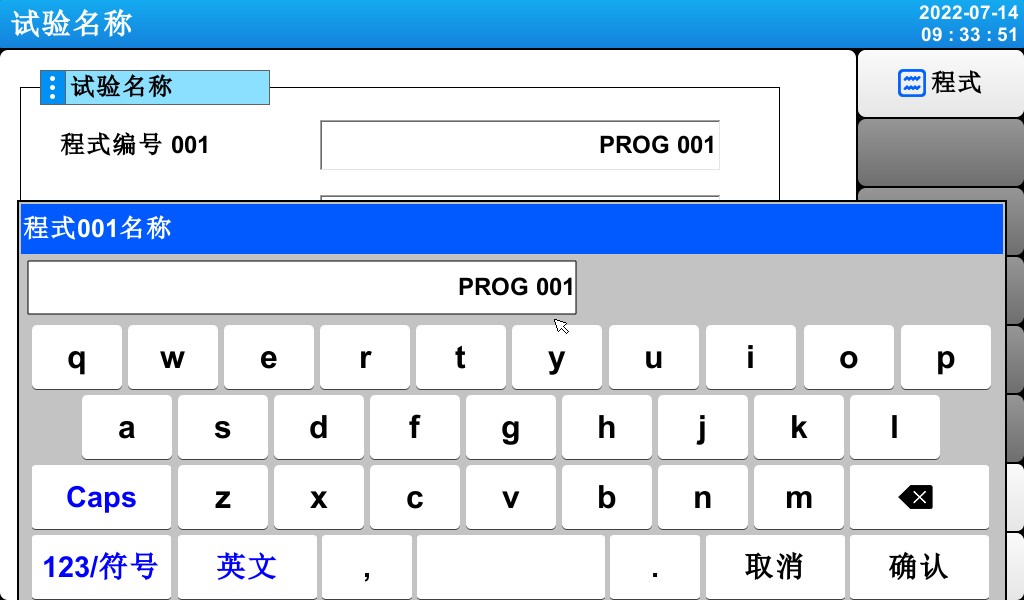

[图 5-11] 实验名称设定画面

① 输入每个程式的实验名称。

② 切换至前一个或下一个实验名称画面。

▶ 点击 (名称)键可显示设定实验名称的输入框。

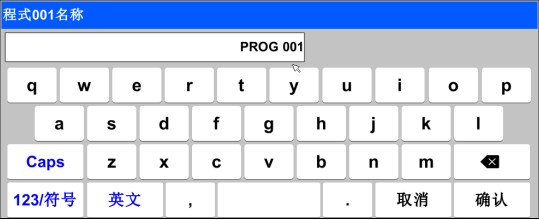

[图 5-12] 实验名称输入画面

* 最多能输入20个字符（10个汉字）

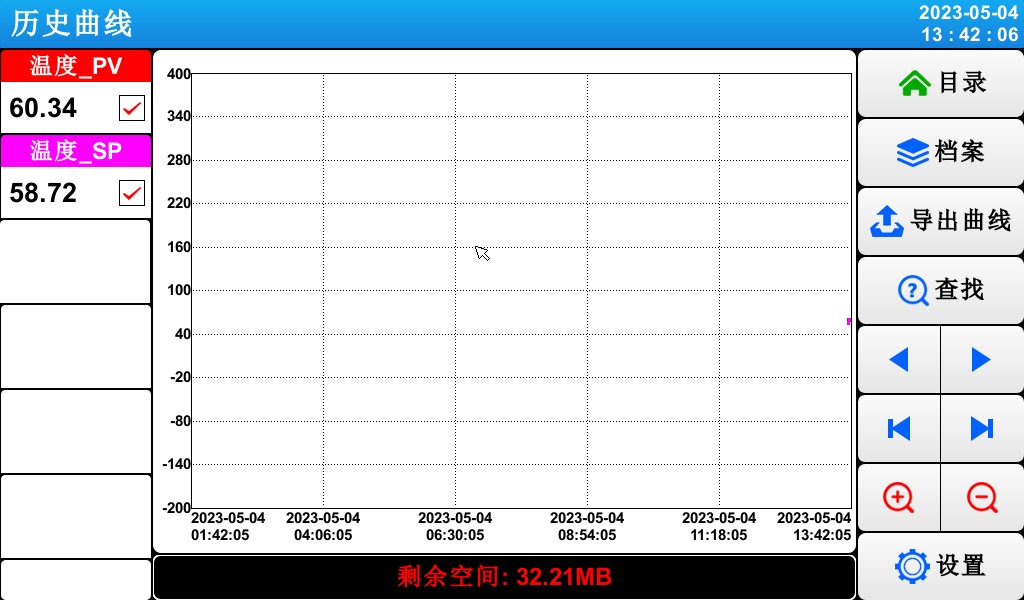

6. 历史曲线与存储设备

[图 6-1] 历史曲线显示画面

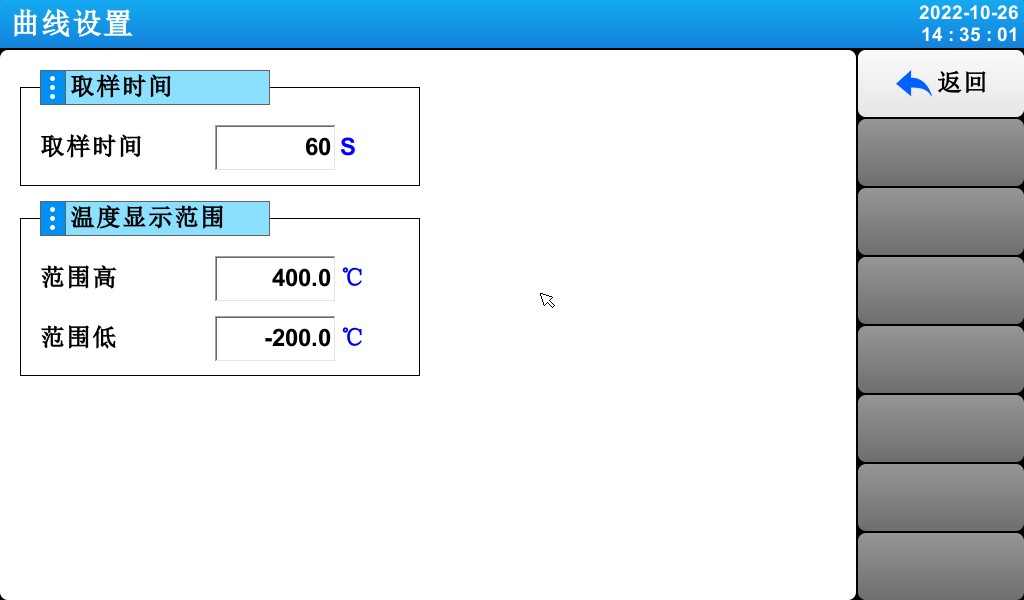

[图 6-2] 曲线设定画面

7 画面显示设定

7.1 画面显示设定

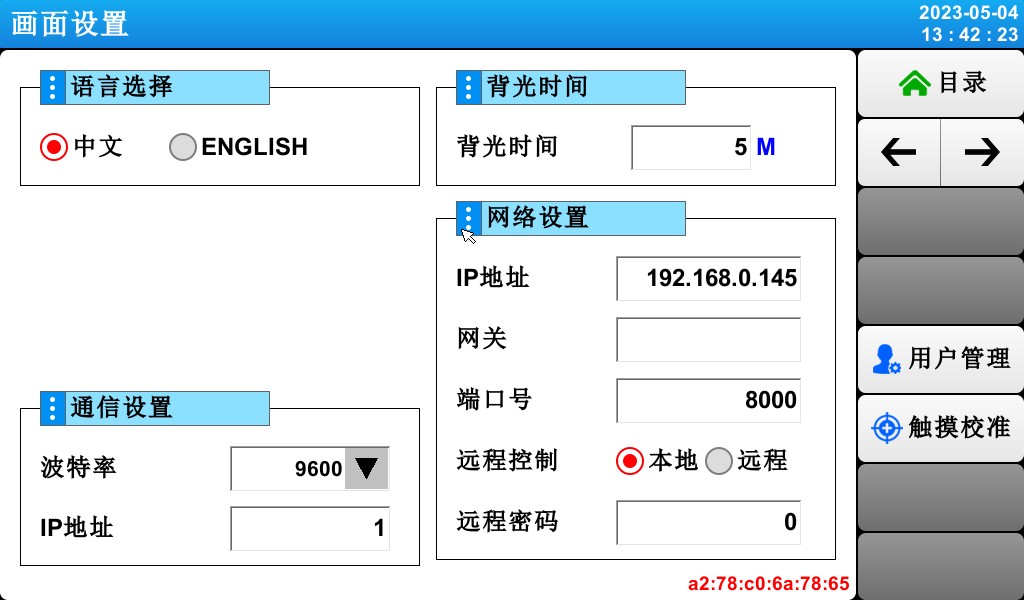

[图 7-1] 画面显示设定

① 语言选择。

② 设置通信地址

整定按键在监视画面是否显示。

③ 可设定背光节能时间。

☞ 节能工作时间设定是指无需操作按键时，多久后背光灯关闭

④ 设置网络地址用户密码。

7.2 DI 故障发生记录查看

▶ 显示故障发生 DI 种类和日期、时间的画面。

▶ 故障记录最多可显示 30个。

☞ 如果故障发生数超过30个，从最前面的故障编号开始删除，之后发生的故障会接在最后边。

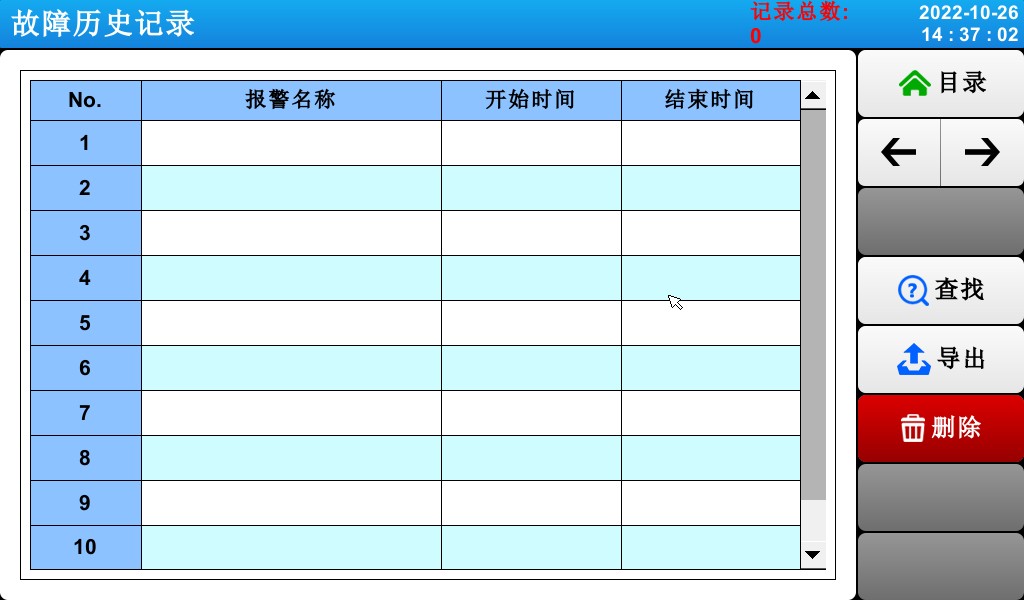

[图 7-2] DI 故障发生记录画面

① 显示 DI 故障发生记录。

☞ 显示[安装手册]的[11.2 故障名称]中所设置的名称。

☞ 只读状态，不可变更。

② 删除所有 DI 故障发生记录。

③ 可查看前一个或下一个故障记录。

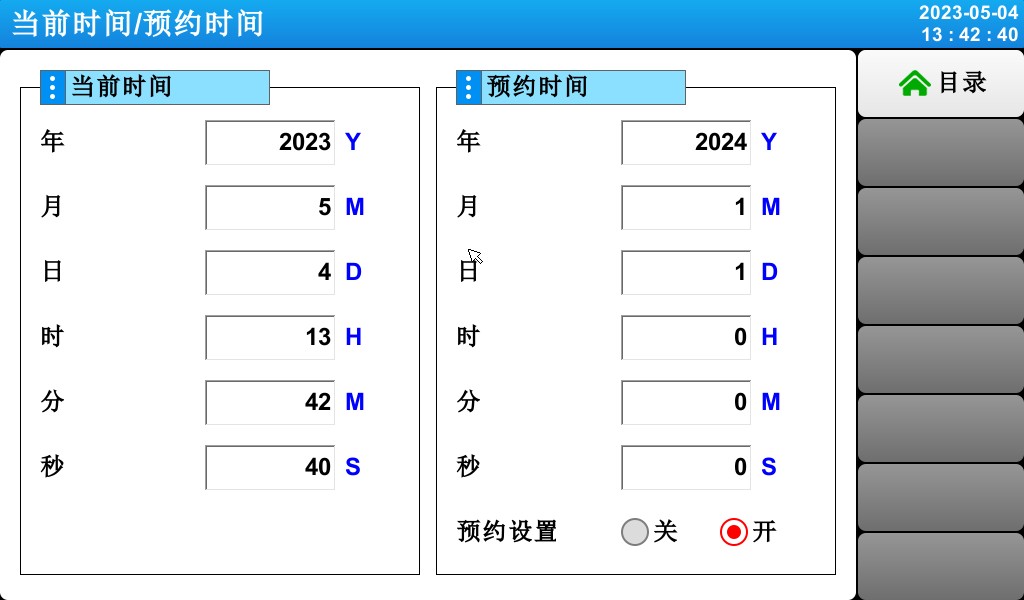

8 时间设定

▶ 设定当前时间及预约运行时间的画面。

[图 8-1] 时间设定画面

① 设定当前年、月、日及时间。

☞运行过程中不能变更当前时间。

② 设定预约运行年、月、日及时间。

③ 点击(预约)键，可在设定好的预约时间运行。

☞ 点击(预约)键，如[图 8-2 运行 预约设定画面]所示，在运行画面上会显示预约时间。

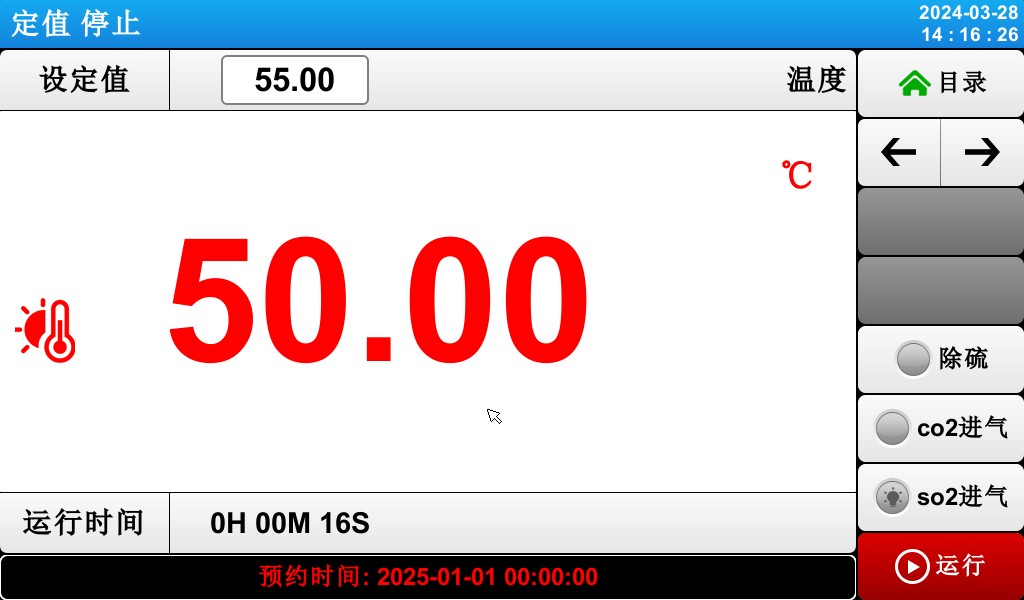

[图 8-2] 预约提示显示监视画面

9 通信故障

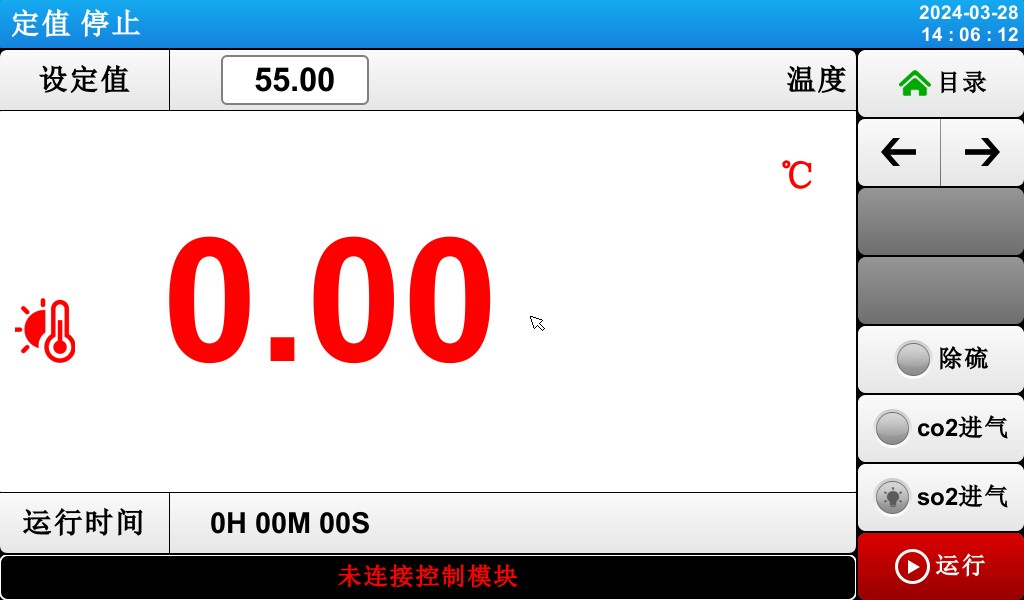

▶ 出现连接控制板连接不正常时会出现“未连接控制模块”提示。

[图 10-1] 通信故障画面

通信中断现象原因：

通信连线不良

通信连线的连接状态不良
