幼童手型探棒及大龄儿童手型探棒

1、试验指基础认知

1.1 执行标准

SMT-355F101D1 幼童手型探棒严格依据UL 60335-2-24 Figure 101.DVA.1设计制造，完全匹配标准中 3.5~4.5 岁儿童的手部尺寸参数与关节活动特性，所有关键尺寸均符合标准公差要求，可直接用于该标准条款下的儿童可触及性测试。

SMT-355F101D2 大龄儿童手型探棒严格依据UL 60335-2-24 Figure 101.DVA.2设计制造，对应 10.5~11.5 岁儿童的手部生理参数，尺寸与结构完全复刻标准图示，满足制冷类产品大龄儿童可触及性测试的合规要求。

1.2 核心功能

用于模拟不同年龄段儿童的手部形态与伸入动作，验证制冷电器、冰淇淋设备、制冰机等产品的运动部件防护性能，评估儿童误触危险部件的风险。每套探棒包含扁平手型与锥形手型两种结构，可覆盖不同开口形态的测试场景，是家电安规检测、产品研发验证、认证测试的必备器具。

1.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 测试环境要求

试验应在干燥、无尘的室内环境进行，环境温度 10℃~35℃，相对湿度不大于 75%；试验台应平整防滑，周边无障碍物，预留足够操作空间；禁止在易燃易爆环境中使用本探棒。

2.2 人员安全要求

操作人员须经过安规测试基础培训，熟悉 UL 60335-2-24 标准中机械危险测试的相关条款。

测试带电部件可触及性时，必须先切断待测设备电源，严禁在通电状态下徒手操作探棒接触带电区域。

测试运动部件时，应先在设备停机状态下探入探棒，再启动设备观察；严禁设备高速运转时强行伸入探棒，防止探棒被卷入造成手部伤害。

操作时需握持绝缘手柄部位，避免手部直接接触金属探杆，防止意外触电或刮伤。

2.3 设备安全要求

待测设备须放置稳固，测试过程中不得出现移位、倾倒。

测试前确认待测设备的运动部件防护装置完好，避免测试过程中部件飞出伤人。

禁止将探棒作为撬动工具、敲击工具使用，防止探棒变形失效或断裂。

测试带尖锐边角的样品时，应控制探棒伸入力度，避免探针被样品边缘卡滞造成永久性变形。

2.4 探棒使用禁忌

严禁跌落、抛掷探棒，防止关节结构损坏、尺寸精度丧失。

严禁接触强酸、强碱等腐蚀性化学品，避免表面锈蚀与材质损伤。

严禁自行拆解、打磨、修改探棒的任何结构部件，否则将失去计量有效性。

探棒出现明显变形、关节卡死、锈蚀严重时，禁止继续用于合规测试。

3、探棒介绍

3.1 标准图

3.1.1 SMT-355F101D1

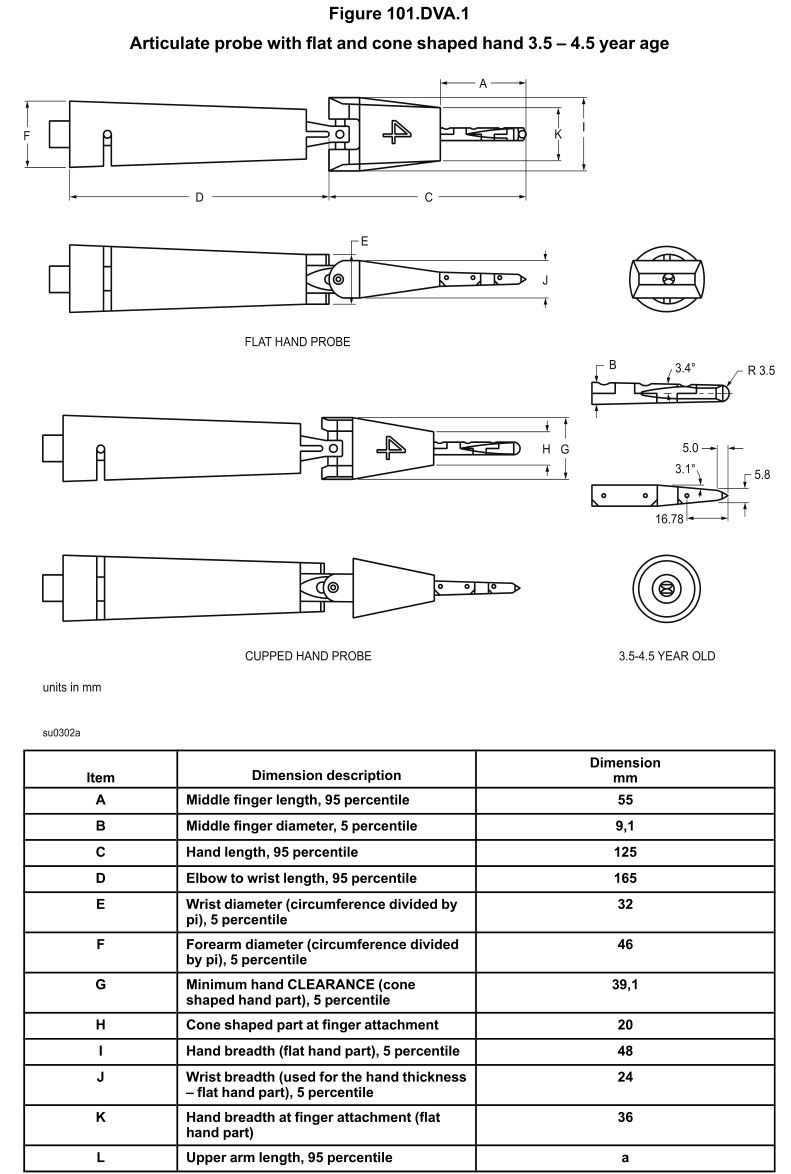

见图3-1（取自UL 60335-2-24 Figure 101.DVA.1）。

图3-1

3.1.2 SMT-355F101D2

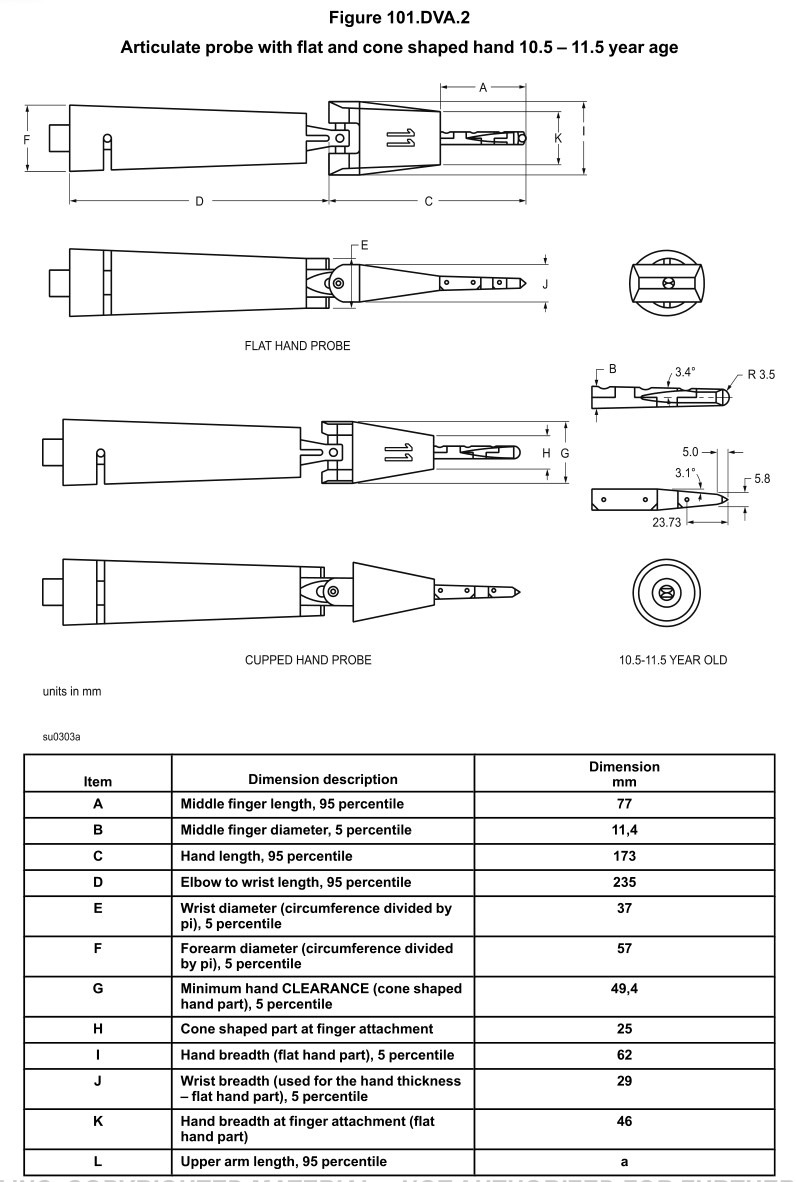

见图3-2（取自UL 60335-2-24 Figure 101.DVA.2）。

图3-2

3.2 实物图

3.2.1 SMT-355F101D1

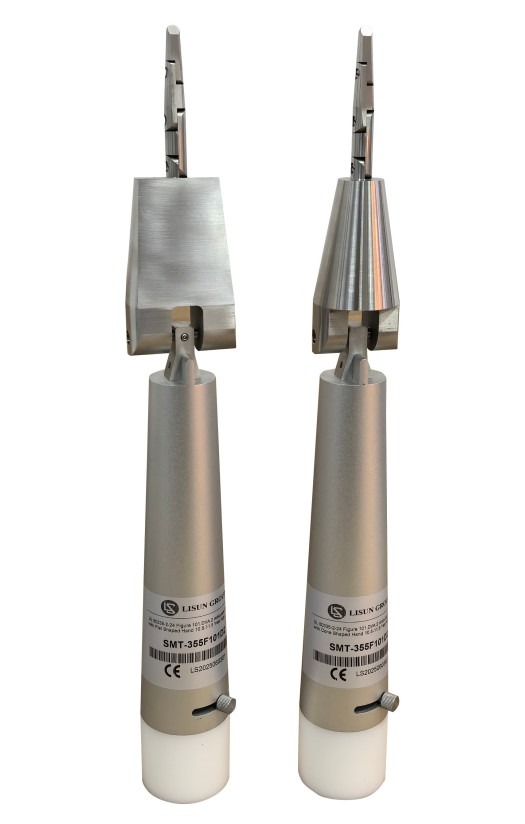

见图3-3。

图3-3

3.2.2 SMT-355F101D2

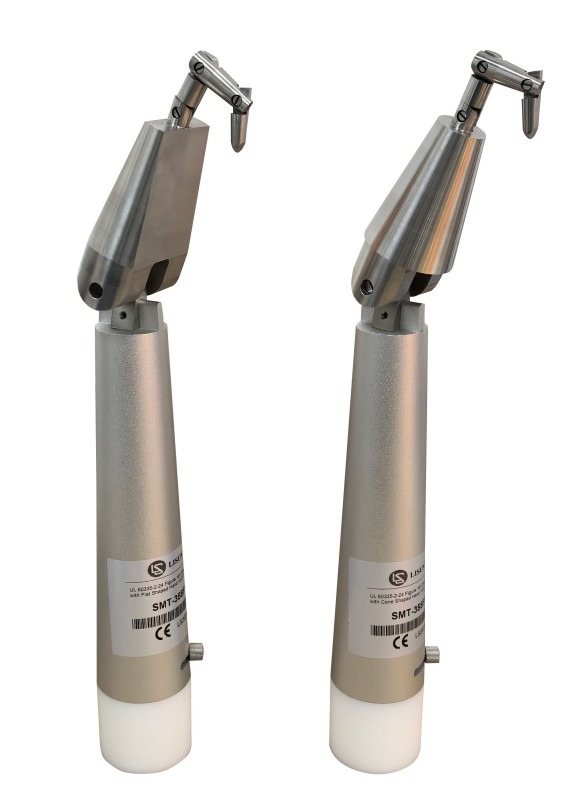

见图3-4。

图3-4

4、试验前准备

4.1 待测样品准备

4.1.1 样品状态要求

待测设备应处于完整装配状态，所有外壳、盖板、格栅均安装到位，螺丝紧固。

按产品标称电压接通电源，使设备运行至正常工作状态，运动部件达到额定转速。

测试前确认设备无异常异响、振动，确保测试过程中设备运行稳定。

若测试多个位置，提前标记所有待测试的开口、缝隙位置，避免遗漏。

4.1.2 测试区域确定

依据 UL 60335-2-24 标准要求，重点测试以下区域：设备正面、侧面、顶面所有儿童可正常触及的通风孔、散热格栅；制冰机冰格出入口、取冰口等运动部件附近的开口；底部及背面儿童可能趴伏、伸手触及的缝隙；可拆卸盖板取下后露出的内部开口。

4.2 辅助工具准备

测试前应准备以下辅助工具：手电筒 / 工业内窥镜：用于观察探棒伸入后的内部接触情况；测力装置（可选）：用于精准控制探棒施加的推力；绝缘手套（测试带电部件时备用）。

5、探棒试验操作

5.1 试验通用原则

测试应从所有可能的伸入角度进行，包括垂直伸入、倾斜伸入、弯曲伸入等多种姿态；

探棒伸入时施加的推力应模拟对应年龄段儿童的手部力量，幼童探棒推力不超过 10N，大龄儿童探棒推力不超过 20N；

探棒伸入过程中可适当调整关节角度，模拟儿童手指抠挖、探入动作，但不得使用暴力强行捅入；

同一测试位置应分别使用扁平手型与锥形手型探棒进行测试，两种手型均通过方可判定合格。

5.2 SMT-355F101D1

5.2.1 扁平手型探棒操作步骤

握持探棒绝缘手柄，将扁平手掌部分对准待测开口，保持手掌平面与开口长边平行；以均匀缓慢的力度向前推进探棒，同时根据开口深度适当弯曲指关节；探棒推进至限位位置（手腕处无法继续伸入）后，保持位置 5 秒；从多个角度观察探棒指尖是否接触到危险运动部件或带电部件；缓慢抽出探棒，记录测试结果。

5.2.2 锥形手型探棒操作步骤

握持绝缘手柄，将锥形指尖对准圆形或不规则开口中心；匀速向前推进，可小幅度旋转探棒，模拟儿童手指旋转伸入动作；推进至锥形手部最大直径处无法继续伸入时停止，保持位置 5 秒；调整探棒角度，尝试从不同方向伸入，覆盖开口的所有边缘位置；确认无接触危险部件后缓慢抽出，记录结果。

5.2.3 试验角度与施力要求

试验角度：应覆盖 0°（垂直）、30°、45°、60° 四个典型角度，每个角度均需测试；施加推力：标准推力为 5N±1N，最大不得超过 10N，避免推力过大导致误判；伸入深度：以探棒自然推进为准，不得强行挤压外壳变形后伸入。

5.3 SMT-355F101D2

5.3.1 扁平手型探棒操作步骤

确认使用 D2 型号大龄儿童探棒，握持手柄末端，保持稳定；将扁平手掌对准待测开口，沿开口长边方向缓慢推入；利用探棒较长的前臂结构，深入测试较深位置的部件防护情况；可通过手腕关节调整角度，模拟大龄儿童手臂弯曲伸入的动作；停留观察后平稳抽出，检查探棒头部是否有接触带电部件或运动部件的痕迹。

5.3.2 锥形手型探棒操作步骤

将锥形探棒尖端对准测试开口，以均匀力度推进；推进过程中可适当上下左右摆动探棒，模拟儿童手部晃动探索动作；达到最大伸入深度后，旋转探棒 360°，确认周向均无危险部件可触及；对于格栅类结构，应逐个格栅孔进行测试，不得遗漏。

5.3.3 试验角度与施力要求

试验角度：与 D1 型一致，覆盖 0°、30°、45°、60° 四个角度；施加推力：标准推力为 10N±2N，最大不得超过 20N；注意事项：因 D2 探棒尺寸更大、更长，操作时应避免探棒过度弯曲，防止关节受力变形。

5.4 试验结果判定标准

5.4.1 可触及性判定

出现以下任一情况，判定为该位置危险部件可触及，样品不合格：探棒指尖能够接触到运动部件的旋转、往复运动区域；探棒金属部分能够接触到带电部件；探棒伸入后，运动部件能够夹住探棒或带动探棒运动；探棒可穿过开口并触及温度超过安全限值的高温部件。

5.4.2 合格判定

同时满足以下所有条件，判定该测试位置合格：扁平手型与锥形手型探棒均无法触及危险部件；所有测试角度下均满足不可触及要求；测试过程中外壳、格栅无永久性变形或损坏；探棒无卡滞、被夹住的情况。

6、探棒日常维护与保养

6.1 日常清洁规范

用干燥洁净的软布擦拭探棒全身，去除灰尘、指纹；若接触了油污、水渍，应用中性清洁剂蘸湿软布轻轻擦拭，再用干布擦干；关节缝隙处可用软毛刷清理灰尘，禁止用水直接冲洗；清洁后放置在干燥通风处晾干，确认完全干燥后再收纳。

6.2 关节润滑与保养

润滑周期：正常使用情况下每 3 个月润滑一次；频繁使用（每周超过 5 次）则每月润滑一次；

润滑剂：选用食品级防锈润滑油或精密仪表油，禁止使用粘稠度过大的黄油；

润滑方法：在每个关节销轴处滴入 1\2 滴润滑油，反复转动关节 10\15 次，使润滑油充分浸润，最后擦去表面多余油迹。

6.3 长期存放保养

长期存放时应放入专用防护盒内，避免挤压、碰撞；存储环境温度 -10℃~35℃，相对湿度不大于 60%，远离腐蚀性气体；

禁止与螺丝刀、扳手等五金工具混放，防止刮花探棒表面；

存储时探棒应保持自然伸直状态，不得长期弯曲存放，避免关节变形。

6.4 校准周期要求

为确保装置测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
关节卡滞	灰尘进入关节缝隙	用无水乙醇清洗关节缝隙，晾干后涂抹中性润滑油脂
表面锈蚀污渍	接触腐蚀性物质、存放环境潮湿、清洁不及时	轻微浮锈可用 800 目以上细砂纸轻轻打磨，然后涂抹防锈油；锈蚀深度超过 0.1mm 或关键尺寸部位锈蚀，应停止使用并更换；c.日常使用后及时清洁干燥，存放时放置干燥剂
