振铃波发生器

1、开箱与设备基础认知

1.1 核心技术参数

LISUN型号	RWG61000-12	RWG61000-12T	RWG61000-12A	RWG61000-12AT
输出电压	0~4KV		0~6KV (特殊订单)
电压/电流波形	开路电压波前沿：0.5μs；短路电流波前沿：≤1μs；振荡频率：100kHz± 10%
浪涌极性	正、负以及正负交替
相位角度	异步，同步0 ° ~ 360 °或特定角度
输出阻抗	12Ω, 30Ω
耦合/去耦网络	包含16A 单相CDN	包含20A  3相/5线CDN	包含16A 单相CDN	包含20A  3相/5线CDN
工作电源	AC220V (110V可选) ±10%、50/60Hz
尺寸 (D*W*H)	44*45*35cm	44*45*20cm 44*45*35cm (CDN)	44*45*30cm 44*45*20cm (CDN)	44*45*30cm 44*45*35cm (CDN)
毛重	约28kg	约46kg	约45kg	约48kg

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

主机类：RWG61000-12振铃波发生器；ITEU系列隔离变压器，用于通过振铃波发生器给样品供电。

注1：振铃波发生器必须搭配隔离变压器使用，用于保护电网，本说明书以ITEU系列隔离变压器为例。

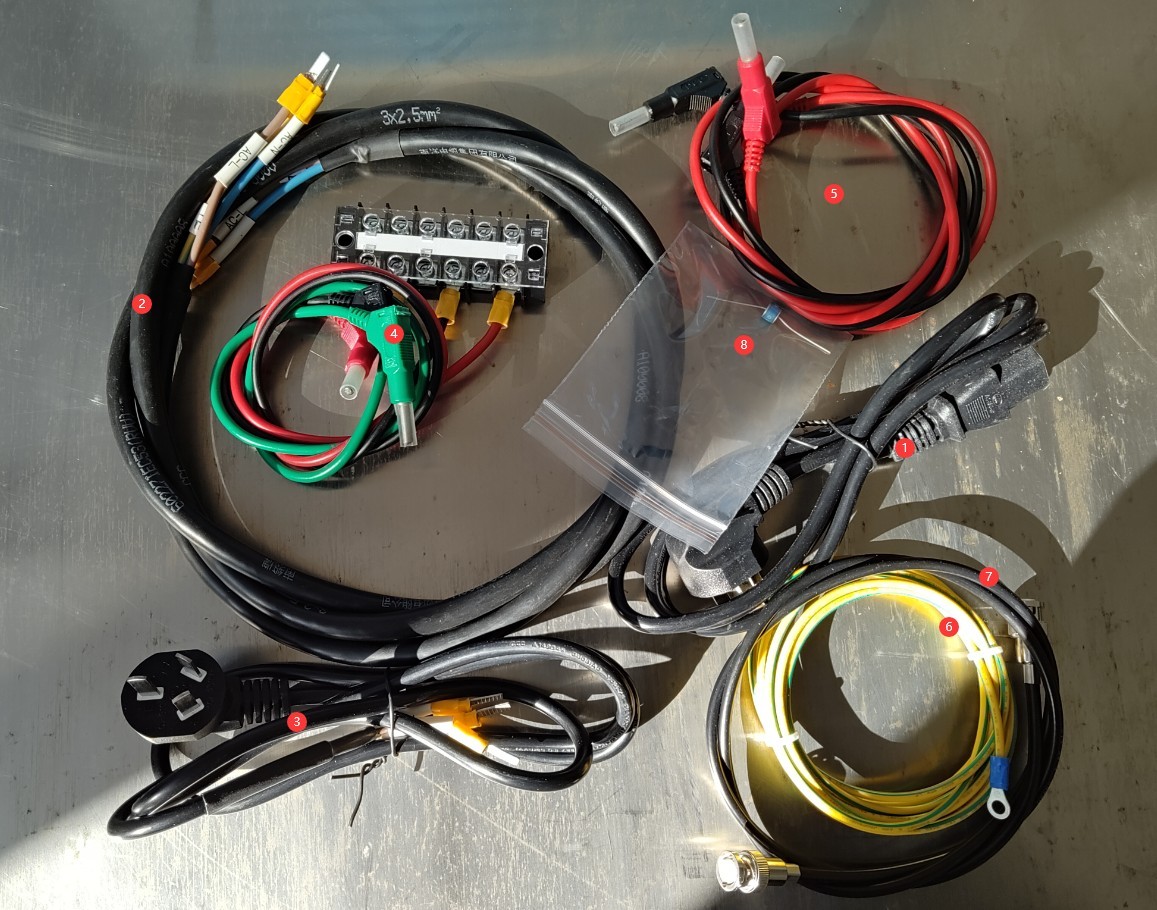

常规配件：

编号	说明
①	振铃波发生器电源线
②③	内置CDN电源输入线，连接隔离变压器输出端与振铃波发生器内置CDN电源输入端，任选其一
④⑤	内置CDN输出线，用于连接EUT，任选其一
⑥	地线，用于连接PGND保护接地端
⑦	同轴线，用于连接示外部示波器监测波形
⑧	放电管，如设备发生故障时，用以检查设备是否有输出

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 设备结构说明

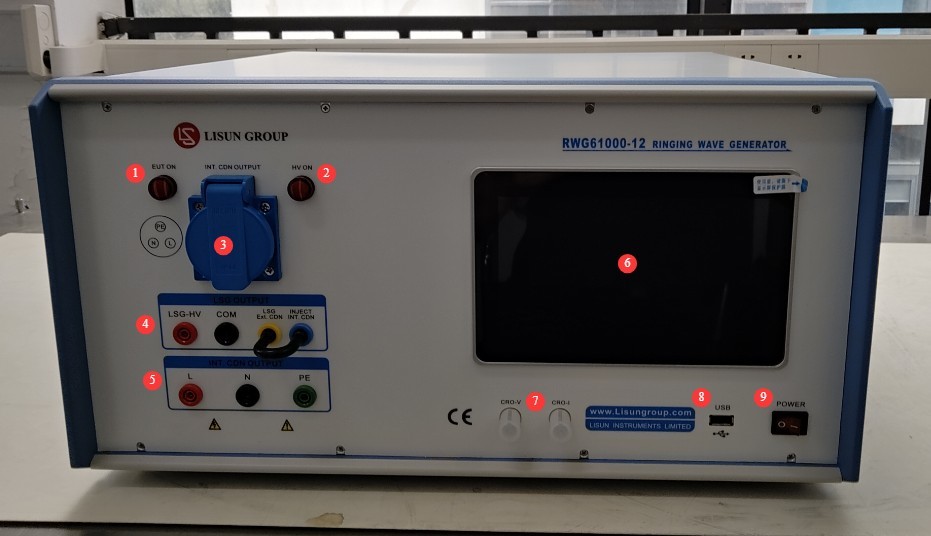

1.3.1 设备正面

编号	说明
①	EUT电源指示灯
②	高压指示灯
③⑤	内置CDN输出，任选其一连接EUT即可
④	源输出，用于连接外置CDN
⑥	触摸屏
⑦	示波器接口，如需查看设备输出波形，可使用同轴线连接至示波器
⑧	USB接口，可连接USB鼠标
⑨	电源开关

图2

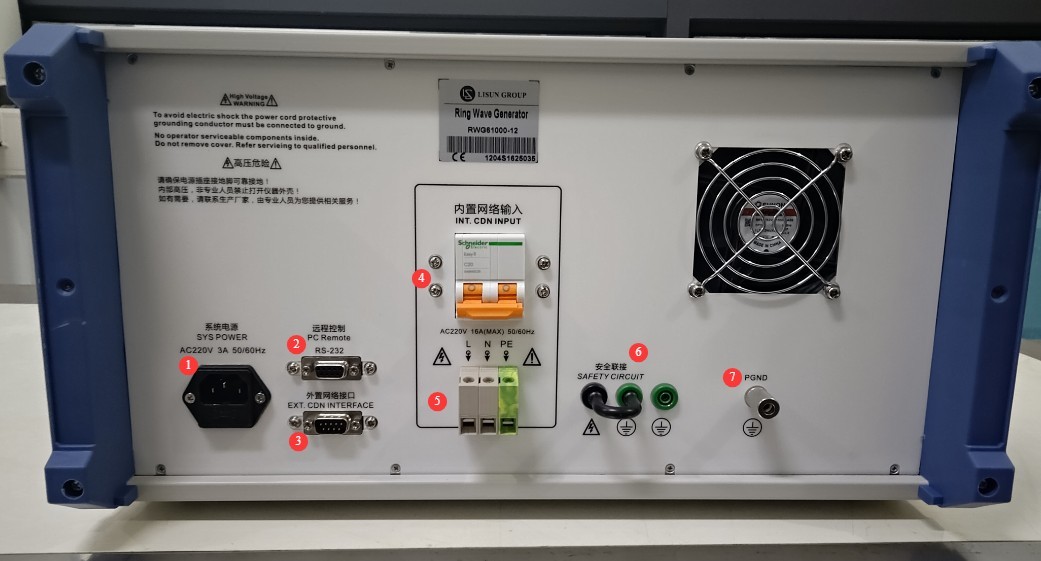

1.3.2 设备背面

编号	说明
①	电源线接口
②	远程端口，如无特别要求，此端口无功能
③	若有购买外置CDN，可连接至外置CDN
④	内置CDN电源输入开关
⑤	内置CDN电源输入，用于给EUT供电，需要连接至隔离变压器，否则可能导致实验室跳闸
⑥	安全连接，请保持U形插插入状态，无需改动
⑦	PGND保护接地端子，请保持良好接地

图3

2、安全使用注意事项

2.1 放置规范

确认环境温度：15℃~35℃，相对湿度：10%~60%（无凝露），大气压：86kPa ~ 106kPa，避免高压短路或设备受潮损坏；

场所内无强电磁干扰、无腐蚀性气体、无易燃易爆品、无粉尘、通风良好，防止电火花引发危险；

放置于平稳工作台，避免倾斜、倒置，远离振动源；

隔离变压器：与主机保持0.5m以上距离，避免电磁耦合干扰；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1m，方便进行检修；设备正面需预留至少2m 的空间，确保操作顺畅，周围无阻碍物。

2.2 高压安全规范

2.2.1 安全检查

核实设备电源电压与供电电压匹配（AC220V±10%，50/60Hz），确认电源接地良好，接地导线无破损、松动；

接地要求：主机保护接地端子（PGND）需连接至大地，接地电阻≤4Ω，确保高压安全泄放；

操作人员手部干燥，无佩戴金属饰品。

2.2.2 操作过程安全要求

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。设备内部含高压电路，开盖可能导致触电风险，维修需联系厂家专业人员。

设备工作时产生高电压、大电流振铃波，严禁触摸脉冲输出接口、EUT接线端子及CDN端口。

测试过程中，EUT周围1m内禁止无关人员停留，避免意外触电或受放电干扰。

切换接线、更换EUT前，必须确认先停止高压输出（HV指示灯熄灭），并等待至少5分钟，确保内部高压电容完全放电。

测试时禁止进食、饮水，防止电击引发意外。

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.3 应急处理措施

发生电击事故：立即切断设备总电源，将操作人员转移至安全区域，必要时进行急救并联系医疗部门。

设备异常（冒烟、异响、异味）：立即关机并切断电源，断开所有接线，禁止再次开机，联系厂家维修。

浪涌输出异常：暂停测试，联系厂家进行排查，禁止直接用手接触测试端口。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备接线

3.1 基础接线（内置CDN，默认常用模式）

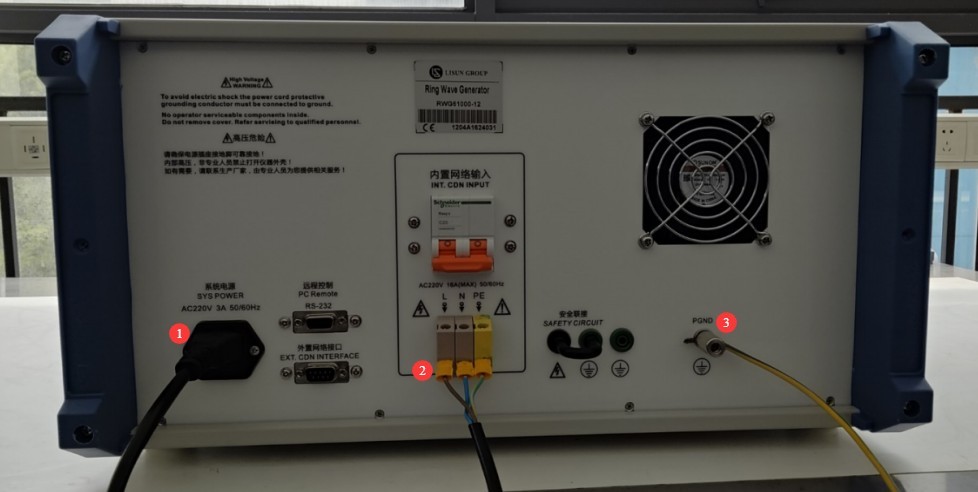

设备背面接线。

编号	说明
①	电源线，根据标记连接至合适电源
②	内置CDN电源输入端，根据EUT参数连接至合适的隔离变压器
③	PGND保护接地线，连接至大地

图8

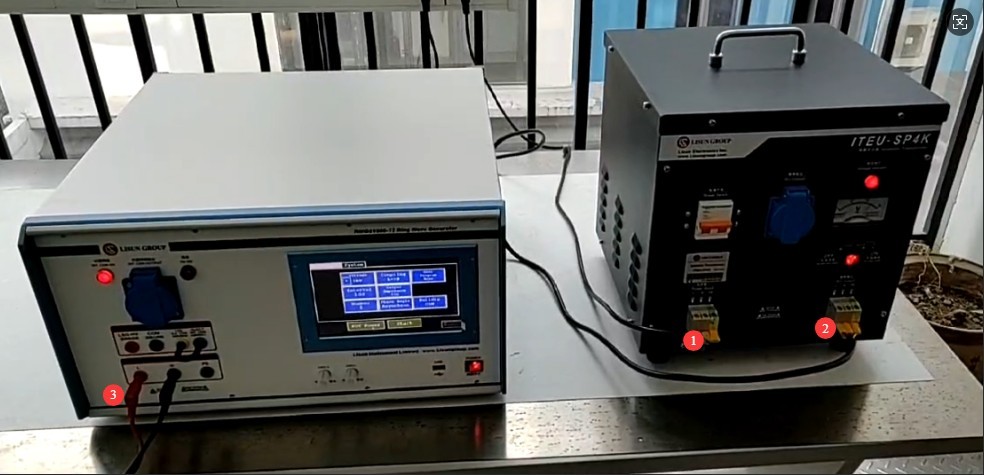

设备正面接线。

编号	说明
①	隔离变压器输入端，根据EUT参数为隔离变压器连接至合适电源
②	隔离变压器输出端，连接至振铃波内置CDN电源输入端
③	内置CDN输出端，连接至EUT

图9

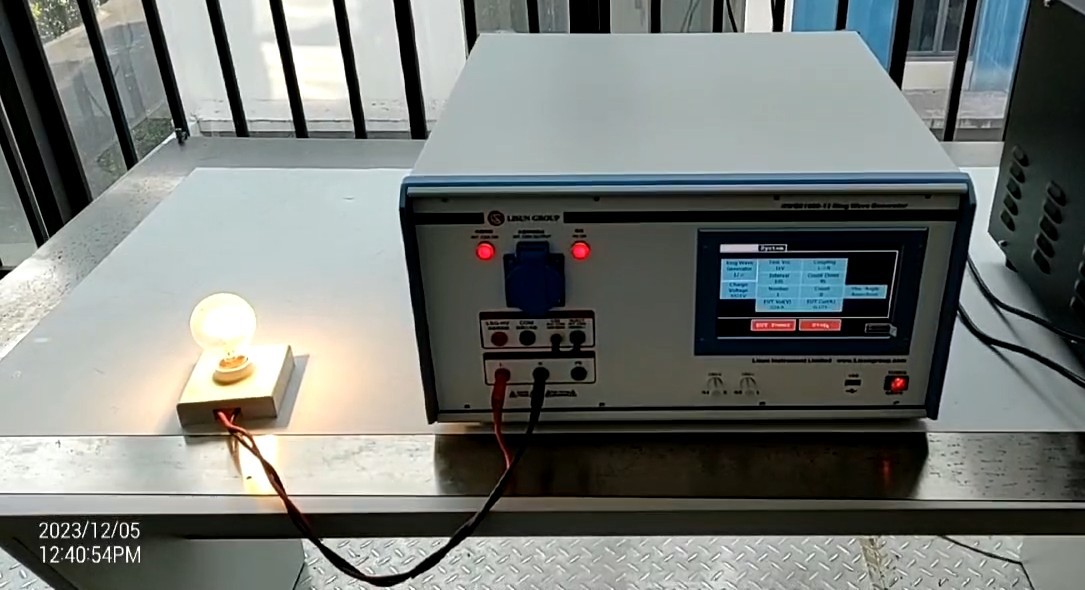

EUT连接：

图10

注1：EUT需放置在设备左侧，避免EUT的连接线从触摸屏前通过。

注2：EUT需与设备保持安全距离（≥30cm）。

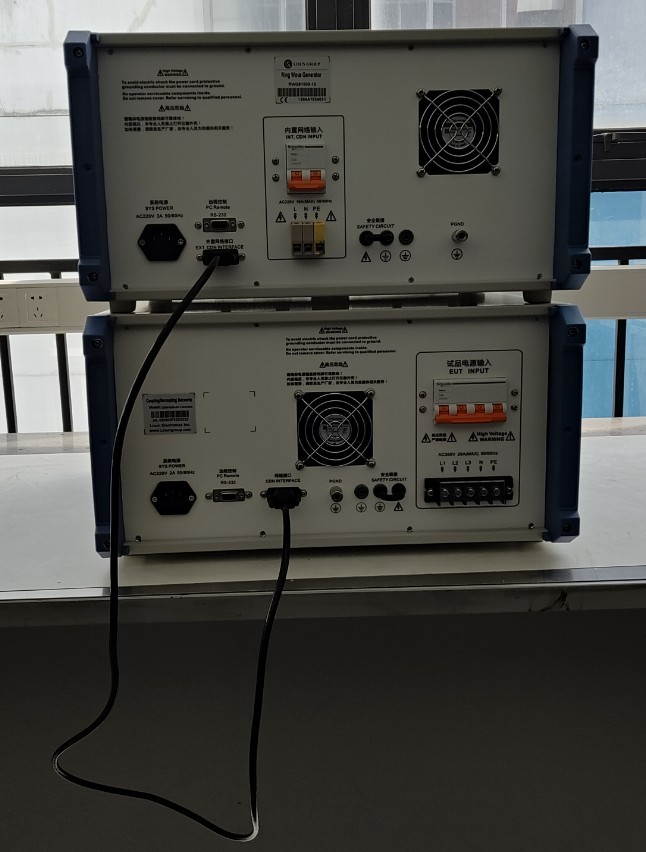

3.2 外置CDN接线（选配外置CDN时）

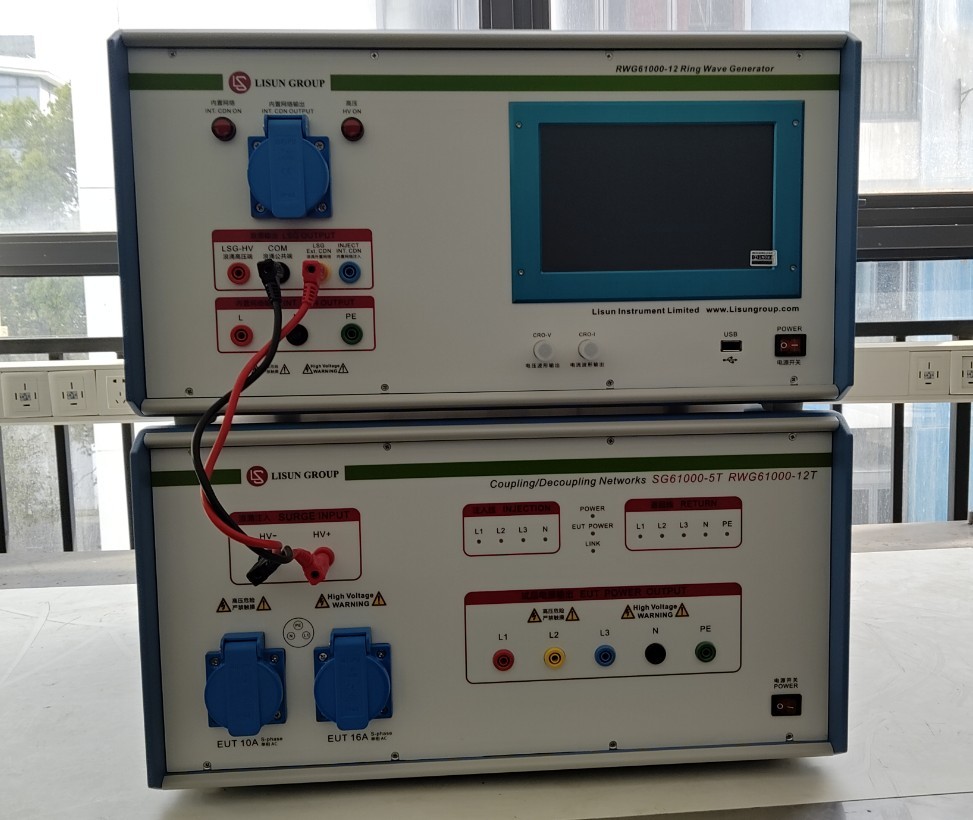

振铃波发生器与外置CDN的连接：

图11

图12

注：使用外置CDN时，内置CDN的输入输出线、EUT的接线需全部转移至外部CDN，且使用外置CDN上的开关进行控制。

4、触摸屏程序介绍

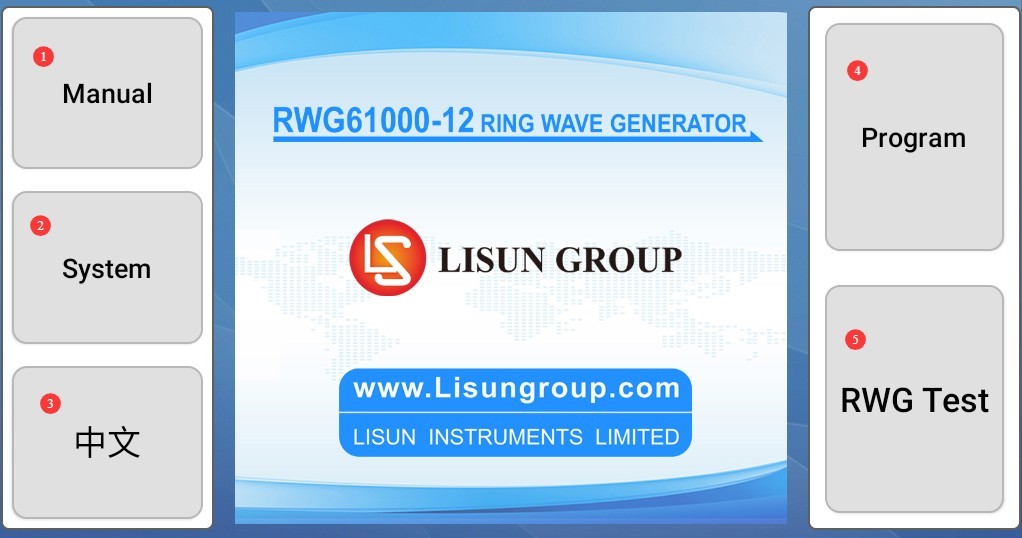

4.1 程序初始界面

编号	说明
①	常见使用注意事项（功能仍在完善中，暂无需进入操作）
②	系统信息界面
③	中英文切换
④	程式界面
⑤	振铃波测试界面

图4

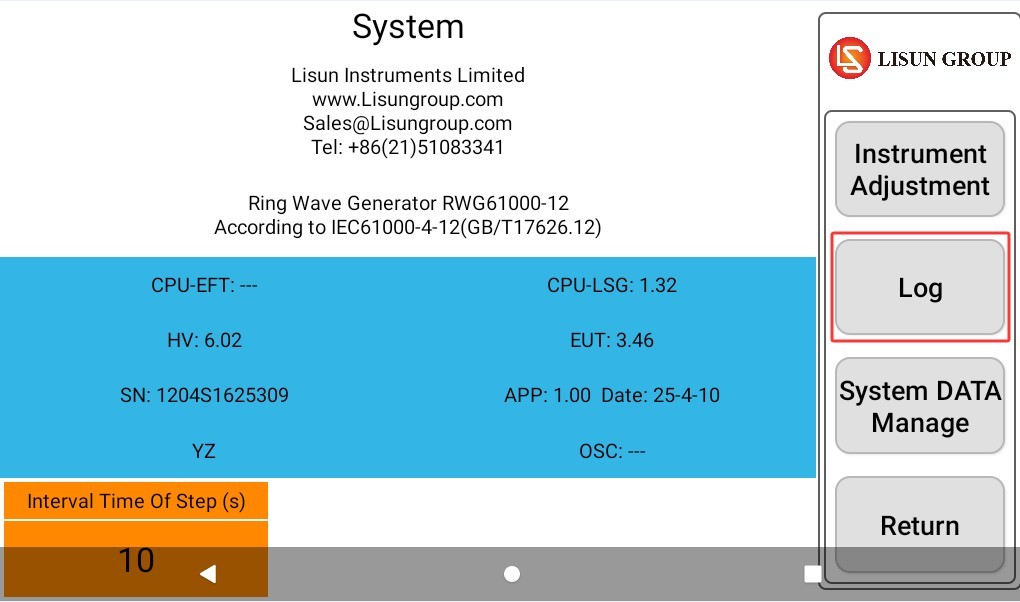

4.2 系统信息界面

点击可查看历史测试日志。

图5

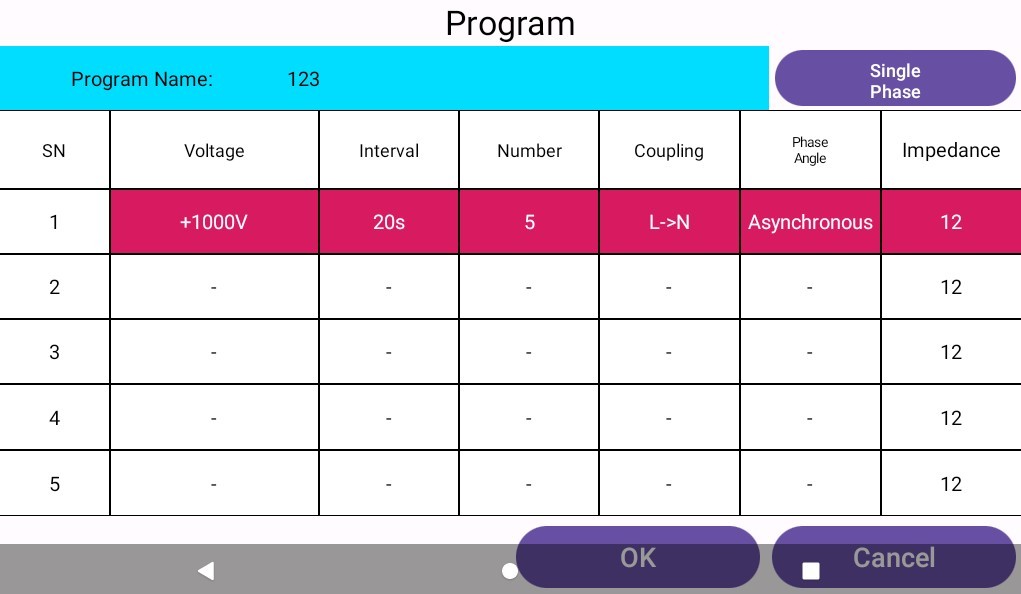

4.3 程式界面

可根据需求对测试过程进行编程，每一步可设置不同的测试参数，程式测试运行时，程序会自动根据程式的设置自动调整参数进行测试。

图6

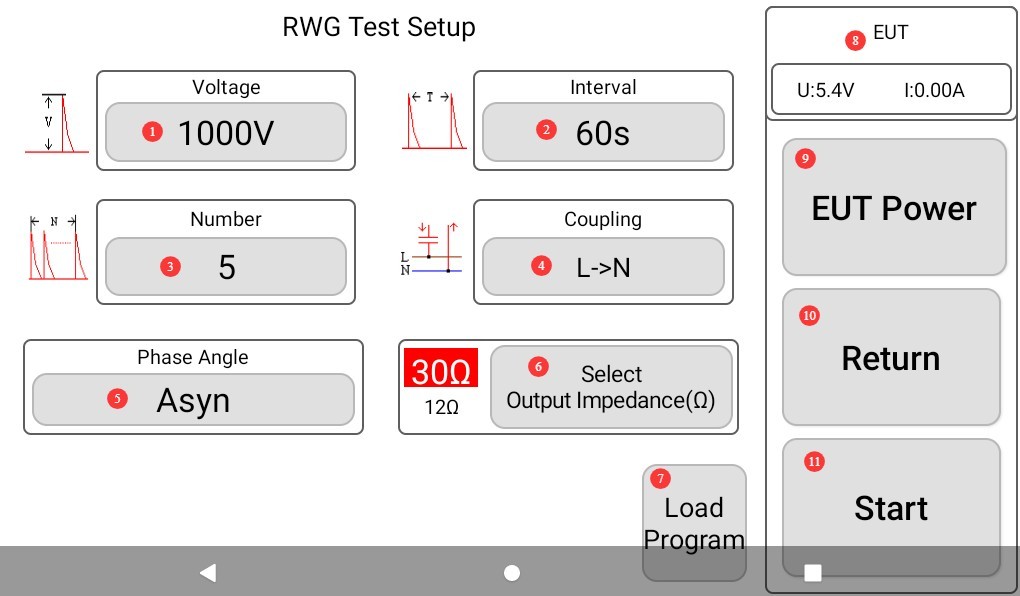

4.4 振铃波测试界面

编号	说明
①	设置测试电压和极性
②	设置两次振铃波间隔时间
③	设置测试次数
④	设备耦合方向
⑤	设置耦合相位角度
⑥	选择输出阻抗
⑦	可选择已建好的程式进行程式测试
⑧	显示EUT的当前电压电流
⑨	可点击接通或切断EUT电源
⑩	返回初始界面
⑪	可点击开始或停止测试

图7

注：若选择程式测试，则本界面设置的其它参数无效。

5、振铃波试验

5.1 试验参数确认

5.1.1 严酷等级

严酷等级	线对线（差模）	线对地（共模）	应用场景
1级	0.5kV	1kV	低干扰环境，如受控实验室
2级	1kV	2kV	一般工业环境
3级	2kV	4kV	恶劣工业环境
4级	4kV	8kV	极端电磁环境，如户外设备
开放等级	高于4kV或低于0.5kV级的特殊值	高于8kV或低于1kV的特殊值	产品标准特别规定
输出阻抗	12Ω（交/直流电源线、屏蔽互连线）；30Ω（非屏蔽互连线）

5.1.2 试验过程

参数	技术要求	条款来源
施加次数	每个测试点5次正极性，5次负极性，共10次	标准第8章试验程序
施加速率	每分钟1次（60秒间隔）
施加相位	交流电源端口应在电压过零点、峰值点及45°相位角各施加一次	确保覆盖最严酷工况
耦合方式	电源端口通过耦合/去耦网络（CDN）施加；信号/控制端口通过CDN或直接电容耦合	标准第6.2节耦合/去耦网络

5.2 试验流程（以内置CDN为例）

将隔离变压器输出电源依据EUT的需要调试好，并输出；

将振铃波发生器背面内置CDN电源输入开关开启；

触摸屏程序界面，将测试参数设置好后，点击“EUT POWER”将EUT电源接通，此时振铃波发生器前面板EUT电源指示灯亮起；

依据EUT产品说明，将EUT设置为正常工作状态；

点击“START”开始进行振铃波试验。

5.3 试验结果评价

等级	判定标准	是否通过	典型表现
A级(Criterion A)	在规定限值内性能完全正常，无任何异常	通常判定为通过	无停机、复位、显示错乱、数据丢失等，关键参数在允许范围内
B级(Criterion B)	功能或性能暂时丧失/降低，但骚扰停止后自行恢复，无需操作者干预	需预先约定，通常可接受	短暂通信中断后自动恢复、屏幕闪烁后正常、参数短暂超差后回归
C级(Criterion C)	功能或性能暂时丧失/降低，需人工干预才能恢复(如重启、复位)	需预先约定，部分场景可接受	设备死机需手动重启、程序崩溃需重新加载、参数异常需人工调整
D级(Criterion D)	因硬件/软件损坏或数据丢失造成不可恢复的功能丧失/性能降低	判定为不通过	元件烧毁、电路板损坏、存储数据永久丢失、核心功能无法恢复

6、试验结束操作

6.1 试验停止

若测试过程中EUT被明显损坏，请立即点击触摸屏“停止测试”，并点击“EUT Power”关闭EUT电源。

若测试过程中无异常，则等待振铃波试验自动结束，点击“EUT Power”关闭EUT电源。

将主机内置CDN电源输入开关关闭。

等待5分钟，确保主机内部高压电容完全放电后，更换EUT进行测试，或将主机及隔离变压器电源关闭。

6.2 试验后整理与清理

整理测试区域，并用干燥抹布擦拭，禁止使用酒精、腐蚀性清洁剂。

振铃波测试为破坏性测试，不会自动生成测试报告，但设备会自动保存测试数据。可进入“系统信息”，查看并导出测试日志，可通过USB接口导出至U盘。导出的文件格式为TXT文本文档。

6.3 设备存放

6.3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

6.3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

7、常见故障排查与处理

7.1 无法开机

故障现象：电源开关打开后，设备无反应（指示灯不亮、风扇不转）。

可能原因：①电源线未接好或破损；②供电电压异常；③保险丝熔断；④压敏电阻MOV烧坏。

处理方法：确认电源线完好并连接牢固；设备供电电源电压不稳，电压太高，谐波干扰等电源方面的问题都可能引起保险丝及压敏电阻烧坏，建议使用稳压纯净正弦波交流电源给设备供电；需更换同类型保险丝或压敏电阻。

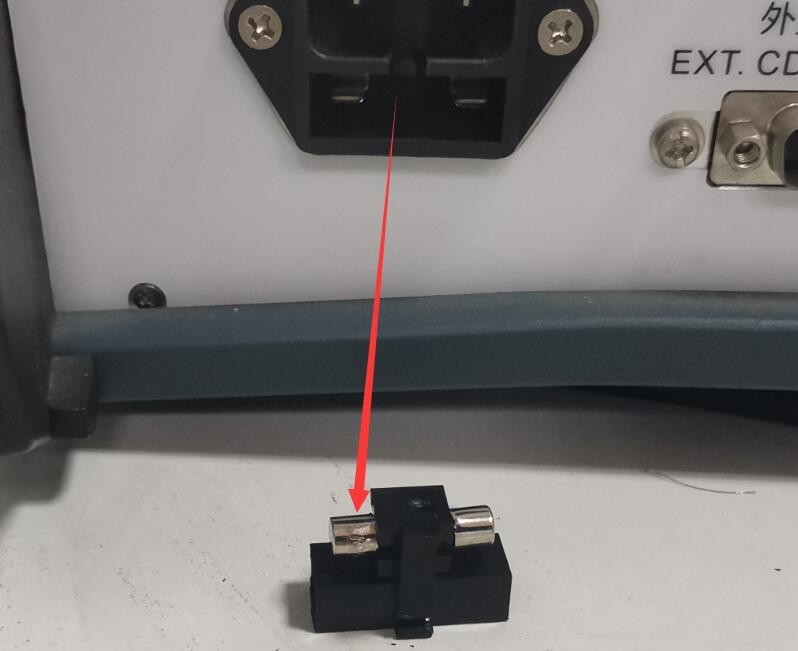

下图为保险丝位置：

图13

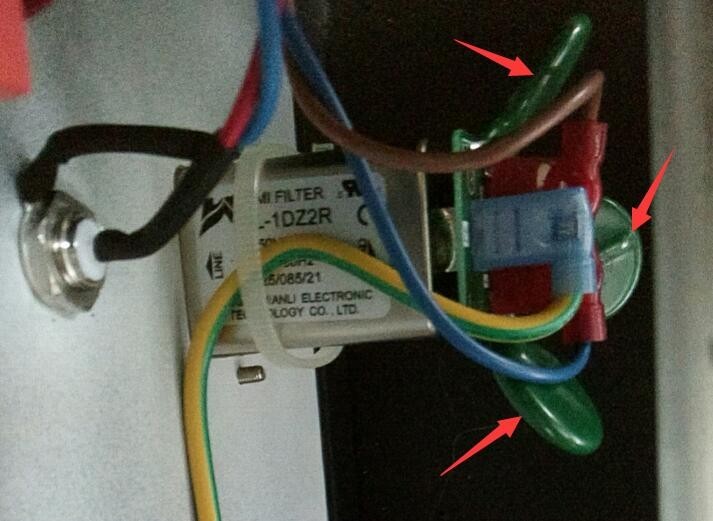

下图为滤波电源内部压敏电阻MOV位置：

图14

7.2 实验室跳闸

故障现象：振铃波输出时，实验室漏电保护开关跳闸。

可能原因：未接隔离变压器。

处理方法：将隔离变压器接入。振铃波测试时会返回较大瞬间脉冲电流，如不接入隔离变压器，会导致实验室漏电保护开关跳闸。

7.3 设备自动重启

故障现象：浪涌输出时，设备自动重启。

可能原因：地线未接好。

处理方法：将主机背面PGND接地保护端子连接至大地，且确保接地电阻≤4Ω，否则高压可能无法安全泄放，导致设备自动重启。

7.4 浪涌相位角度测试失败

故障现象：设置了同步相位角度, 但是振铃波测试时并没有依对应相位角进行测试。

可能原因：EUT电源未开启。

处理方法：EUT供电需为AC电源，且测试时需要将EUT开启，浪涌发生器才能检测到EUT电源波形并依设置的相位角进行浪涌测试。

7.5 波形有干扰波

故障现象：在使用CRO连接示波器端口检查振铃波浪涌波形时，将波形放大，会发现部分杂波。

可能原因：CRO端口只是方便用户使用，能快速且容易获得波形数据，但可能产生少量杂波。

处理方法：若需要获得浪涌发生器的实际输出波形，或若想校准设备，需使用示波器及高压探头直接检查CDN输出端波形。
