1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

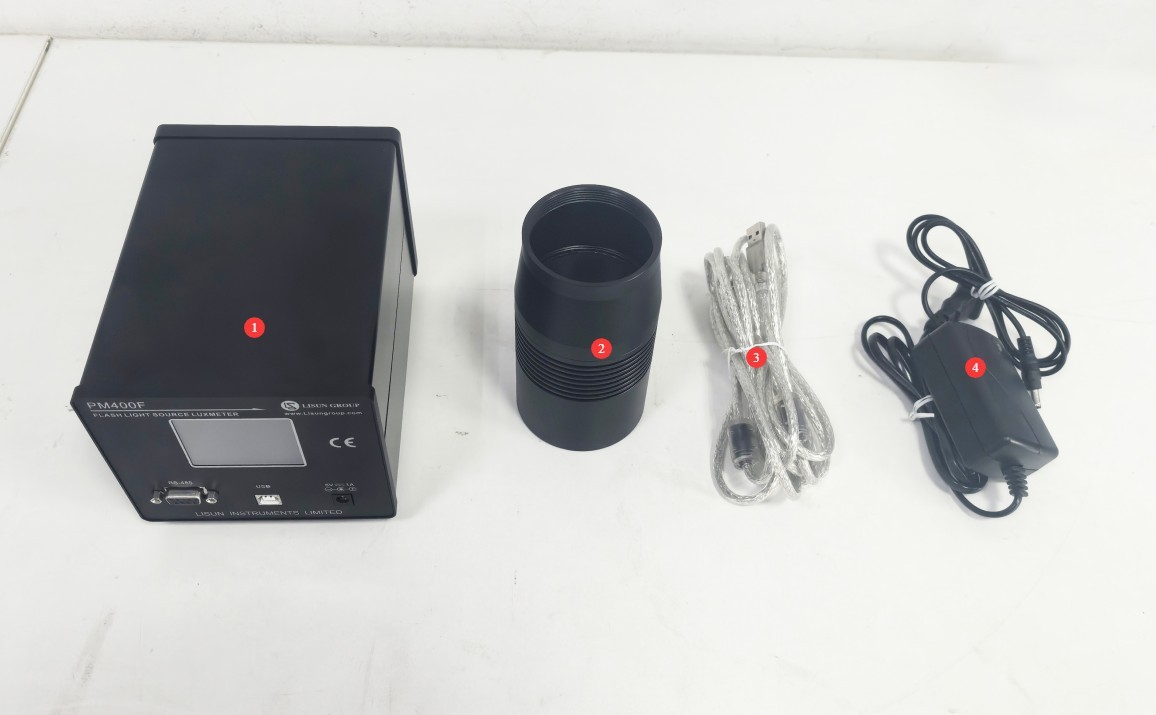

1.2.2 主机及配件

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.4 适用测试场景

航空航天领域：飞机航行灯、防撞灯（符合HB6490-1991）、航空障碍灯（符合MH/T 6012-1999）。

交通领域：交通警示灯、航标灯（符合JTT 761—2022）。

其他领域：照明弹、信号弹、脉冲LED、火炸药等脉冲光源（符合ECE R65、JJF1330-2011）。

2、使用注意事项

2.1 安全操作规范

2.1.1 供电安全

必须使用配套的DC5V/1A电源适配器，严禁使用电压、电流不匹配的电源，避免设备烧毁。

2.1.2 环境安全

严禁在爆炸性环境、易燃易爆品存放区域操作设备，电气设备运行可能引发安全事故。

避免在强电磁干扰环境（如大功率电机、雷达附近）使用，以免影响测量数据准确性。

设备运行时表面可能轻微发热，避免覆盖异物，保持通风良好，防止过热损坏。

2.2 操作禁忌事项

设备出厂前已完成校准，用户严禁擅自进行校准（Calibration）操作，以免导致测量精度失效。

禁止取下设备任何外壳部件，内部存在高电压，非专业人员拆卸可能造成人身伤害或设备损坏。

探头表面为精密光学部件，禁止用手触摸、刮擦，避免使用腐蚀性清洁剂擦拭。

2.3 环境使用要求

工作环境条件：温度：18℃～30℃、湿度：35%RH～75%RH。

贮藏环境条件：温度：-20℃～50℃、湿度：≤90%RH。

测试需在暗室中进行，暗室杂散光需≤0.01lx，避免环境光干扰测量结果（低照度测量时尤为重要）。

被测光源与探测器的测试距离需根据光源光强调整（如强光源可适当延长距离），且光源发光面需正对探测器窗口中心。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、硬件操作

3.1 PM400F组装接线

3.1.1 遮光筒组装

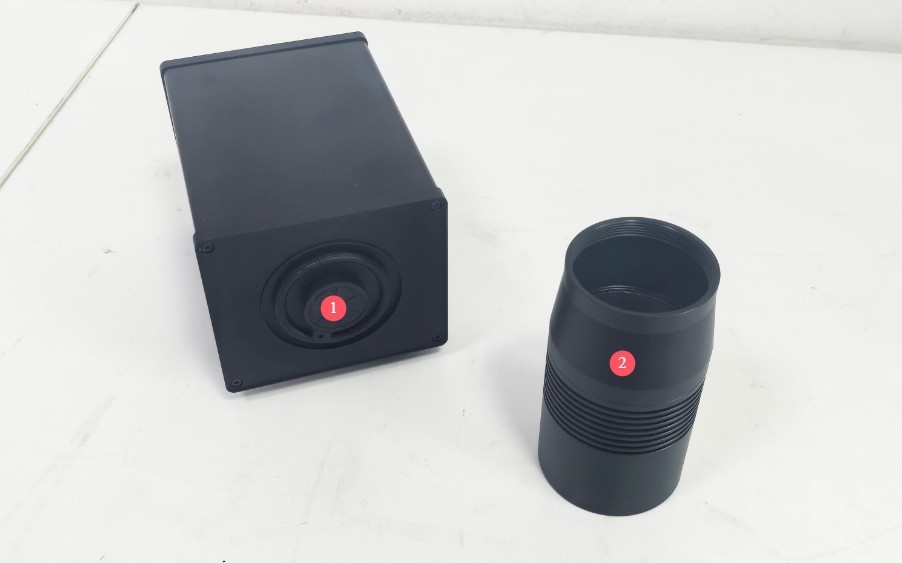

图2

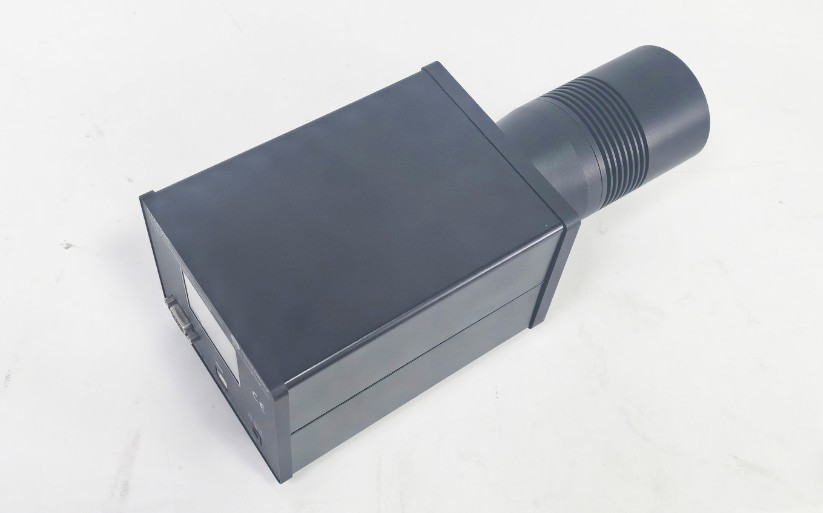

图3

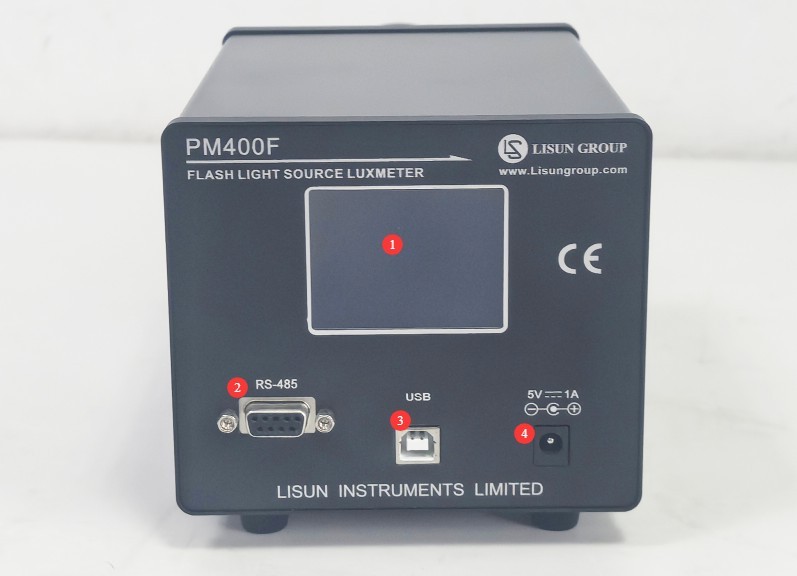

3.1.2 PM400F前面板介绍及接线

图4

注1：请尽量只使用原装USB线直接连接PM400F和电脑，不要使用其它USB延长线、USB通讯盒等，可能导致软件运行异常。

注2：PM400F可通过USB线进行供电，但在某些情况下USB供电可能不稳，所以需要同时连接电源适配器以保证供电稳定，供电不稳时，设备或软件可能工作异常。建议USB线和电源适配器同时连接。

3.2 试验室布置

PM400F需要放在暗室环境中使用。被测灯具发光面放置在PM400F探头正前方，比如3米距离位置。如灯具发光强度较大，可适当延长测试距离。

请将电源适配器连接至PM400F，USB线将PM400F连接至电脑，在软件上进行操作。

4、软件操作

4.1 软件安装

4.1.1 电脑要求

4.1.2 软件安装

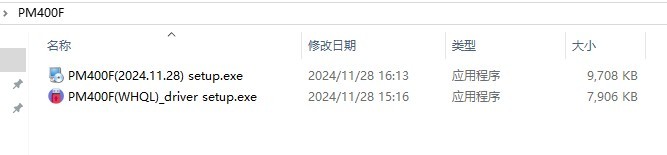

以下为PM400F的软件及驱动程序，分别双击安装即可。

图5

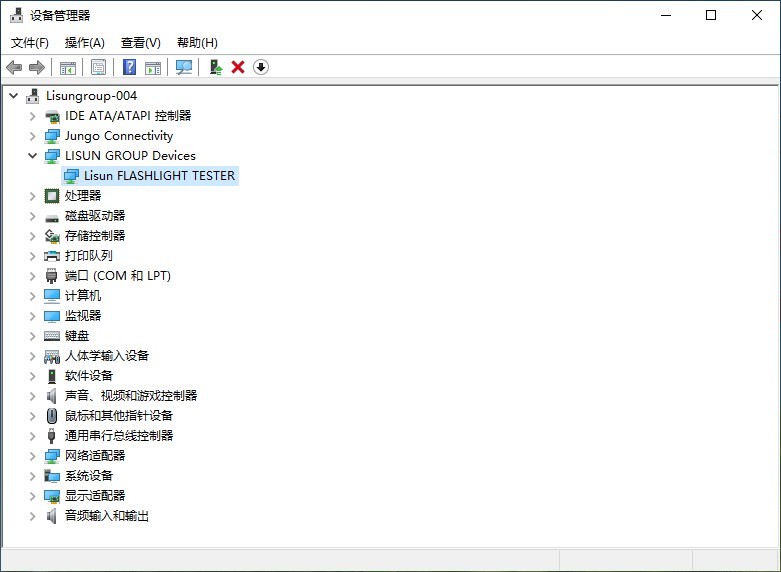

进入到电脑“设备管理器”，可看到“LISUN GROUP Devices”> “Lisun FLASHLIGHT TESTER”即软件与驱动安装成功。

图6

4.2 软件设置

4.2.1 定标

特别注意：PM400F寄出前已经校准过，请不要做任何定标方面的操作。

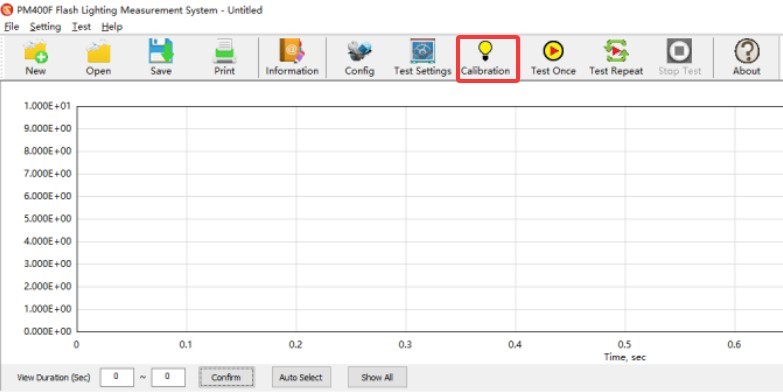

图7

4.2.2 系统配置

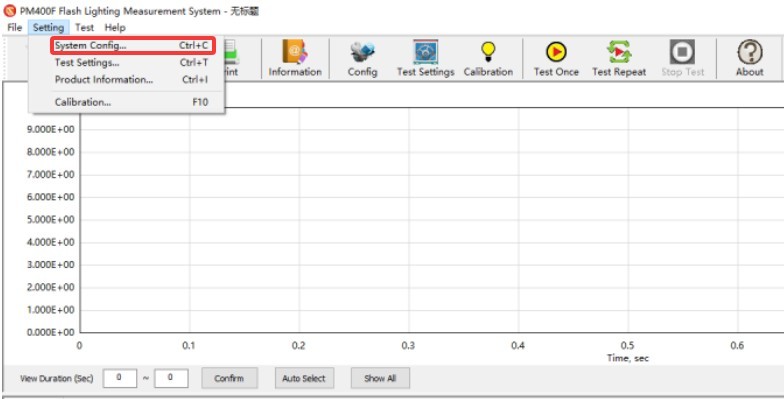

点击“系统配置”。

图8

通讯设置：选择连接类型为“USB”，点击设备序列号下拉框，自动读取设备编号（确保设备已通电连接）。

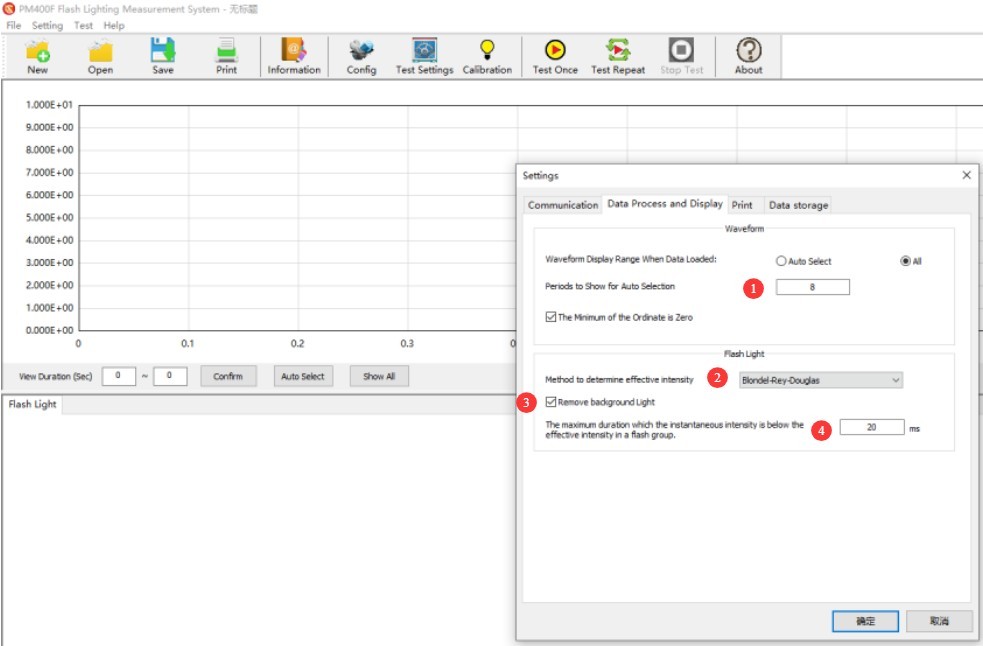

数据处理与显示。

图8.1

存储设置。

图9

注：自动存储的文件格式为FLM格式，只能用PM400F软件打开浏览。

4.2.3 测试设置

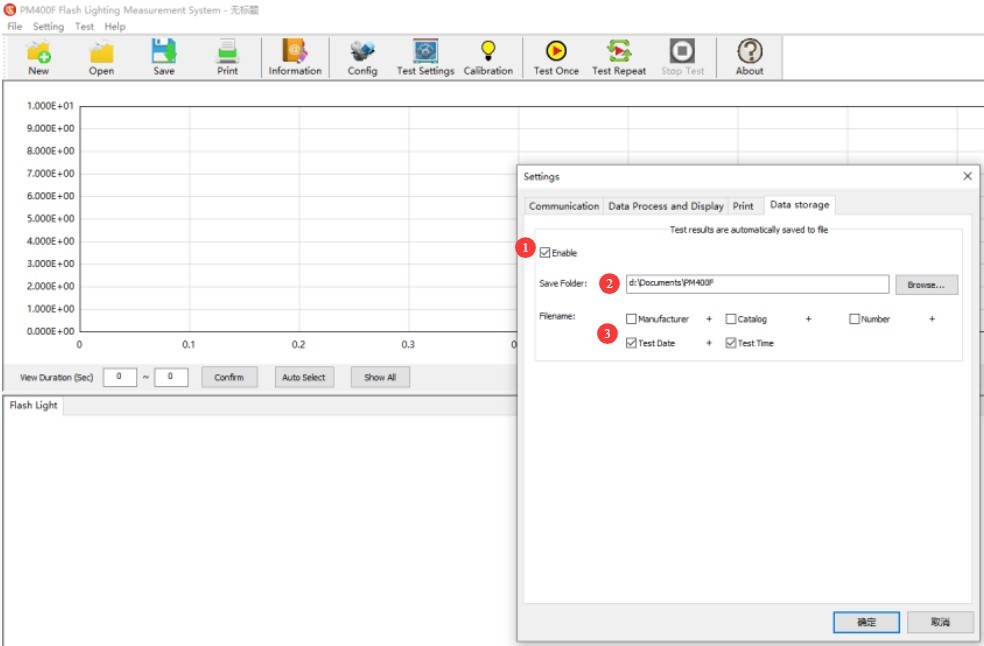

图10

4.3 启动/停止测试

4.3.1 启动测试

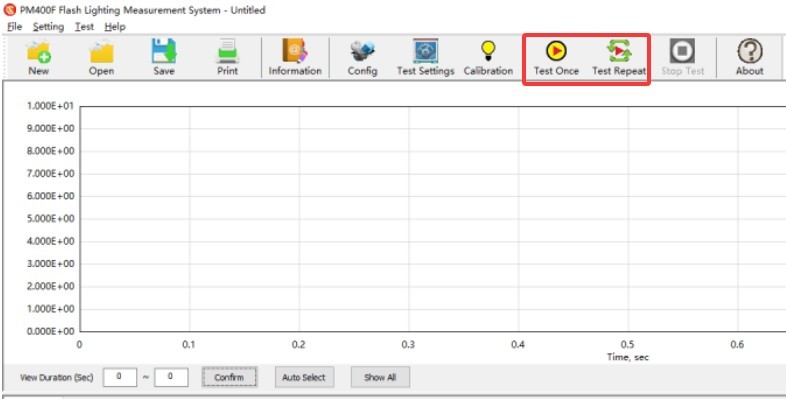

对于未知样品，点击进行“单次测试”，然后等待样品发出光强信号，软件就会自动进行测试。

对于常规样品，将样品点亮后即可进行测试。点击可进行“单次测试”或“重复测试”。

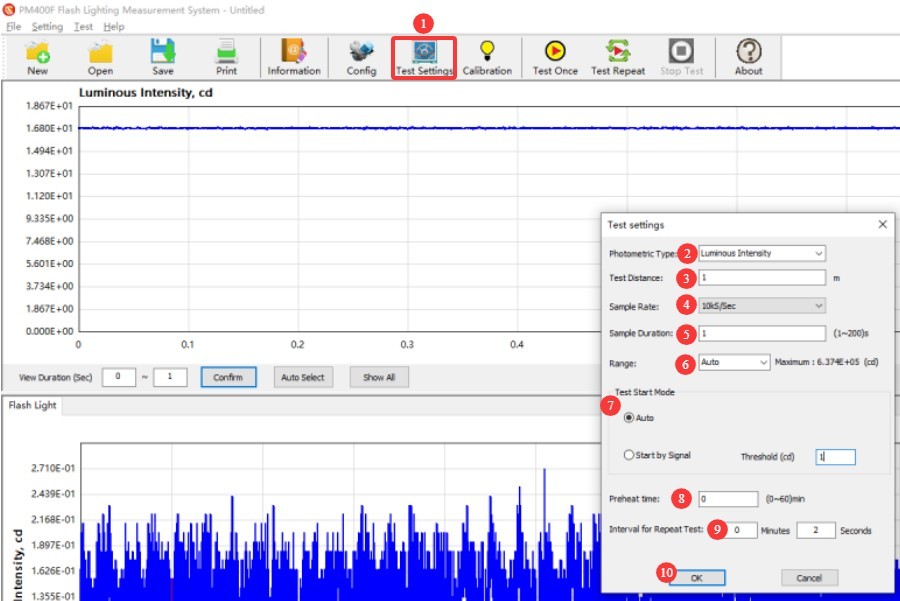

图11

4.3.2 停止测试

当天测试结束后，可将PM400F电源适配器拔下，或将插座开关关闭。然后再将电脑关闭，则可完全切断PM400F供电。

4.4 测试报告处理

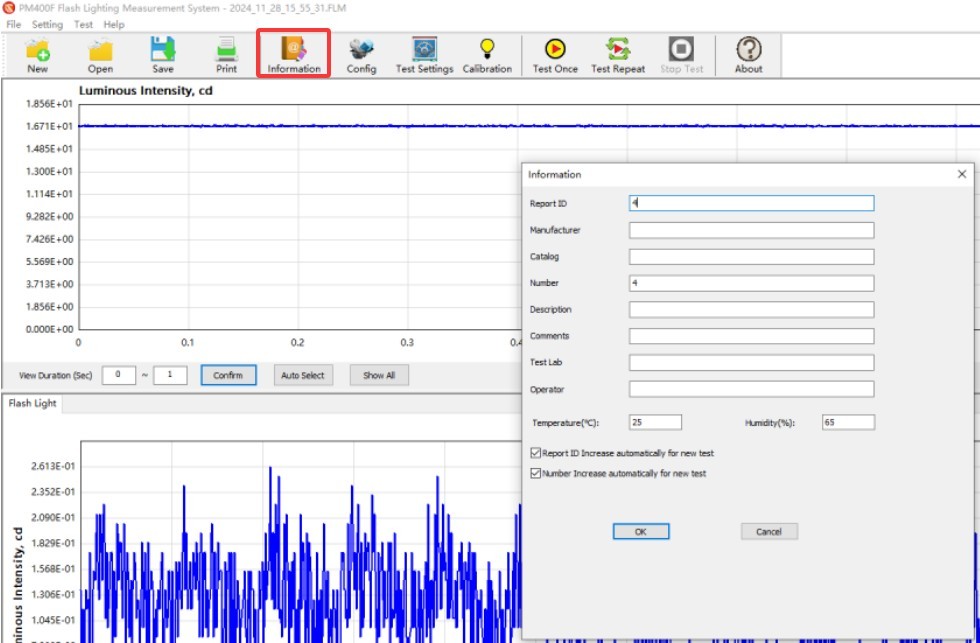

点击填入样品信息。

图12

可设置不同显示时间区间以放大或压缩光强曲线图像。

图13

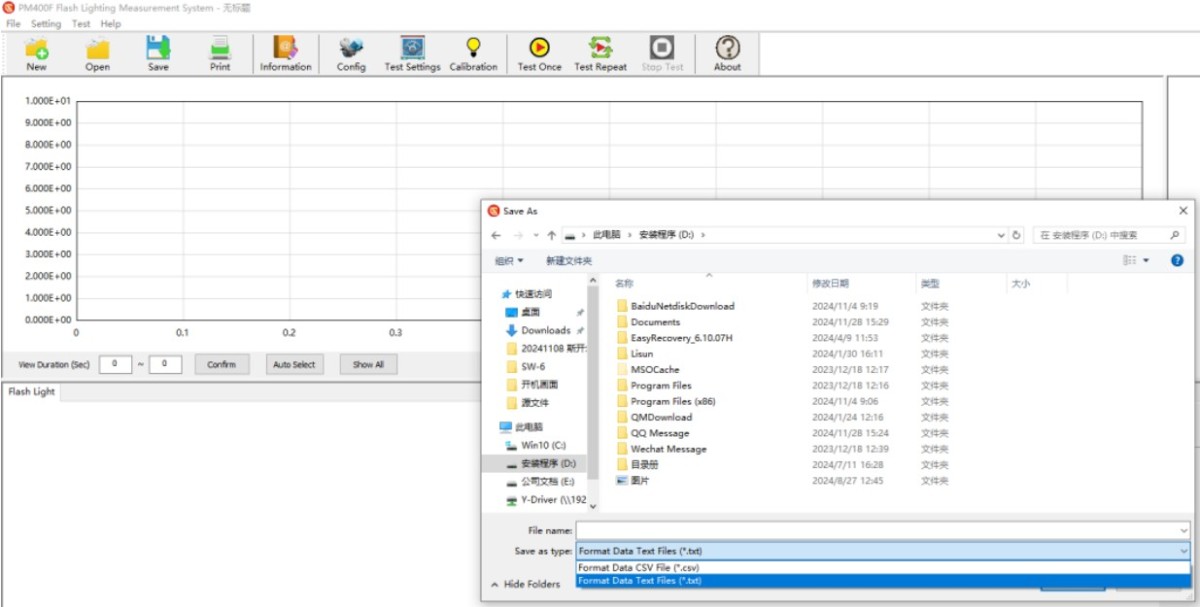

点击“另存”。

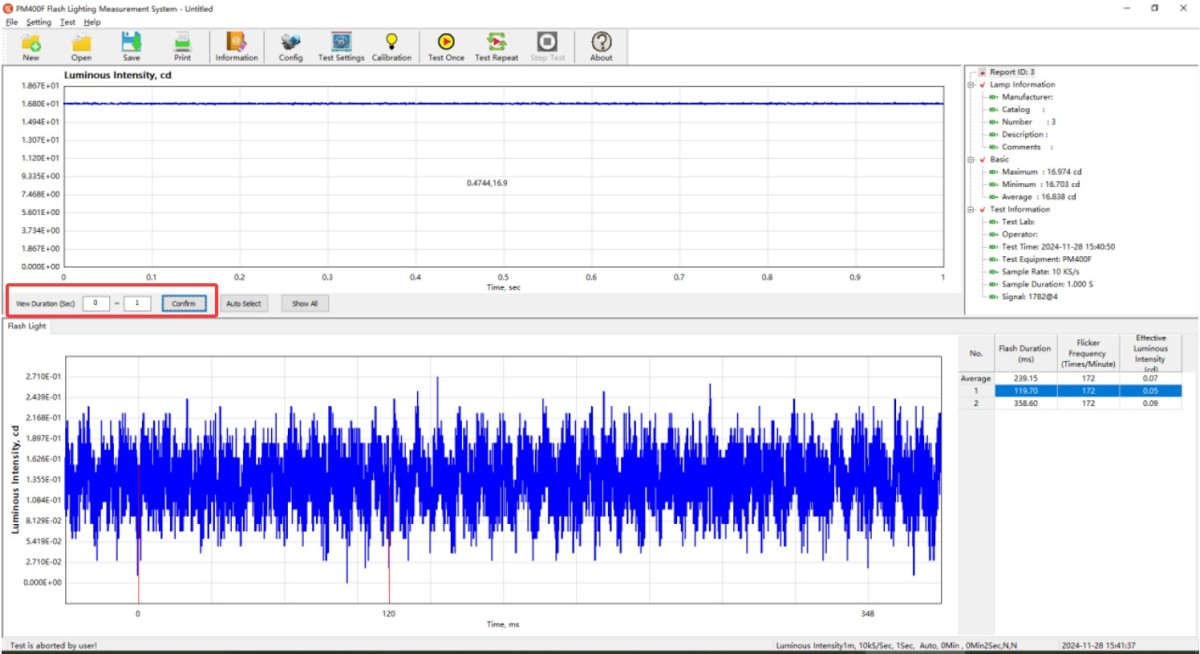

图14

可将测试数据另存为CSV或TXT格式文件。

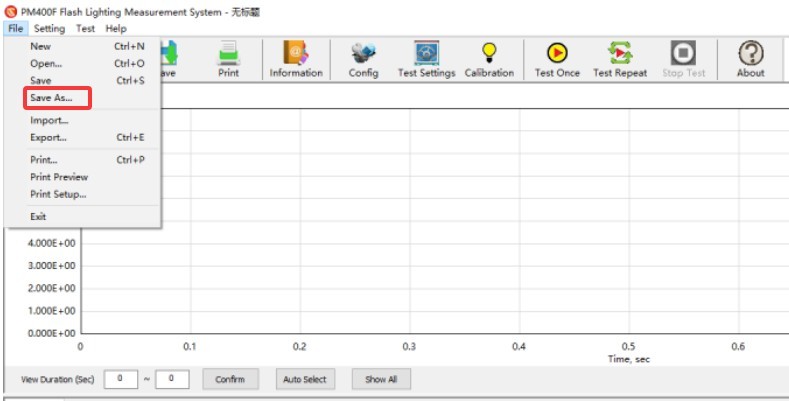

图15

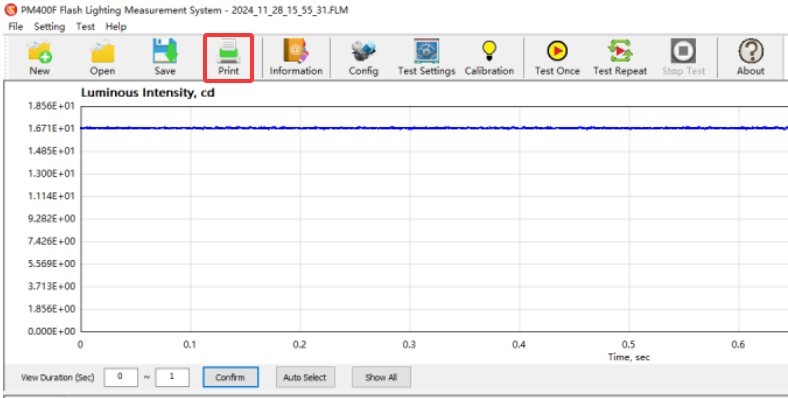

若电脑有连接打印机，或有安装PDF打印机，点击“打印”，打印测试报告。

图16

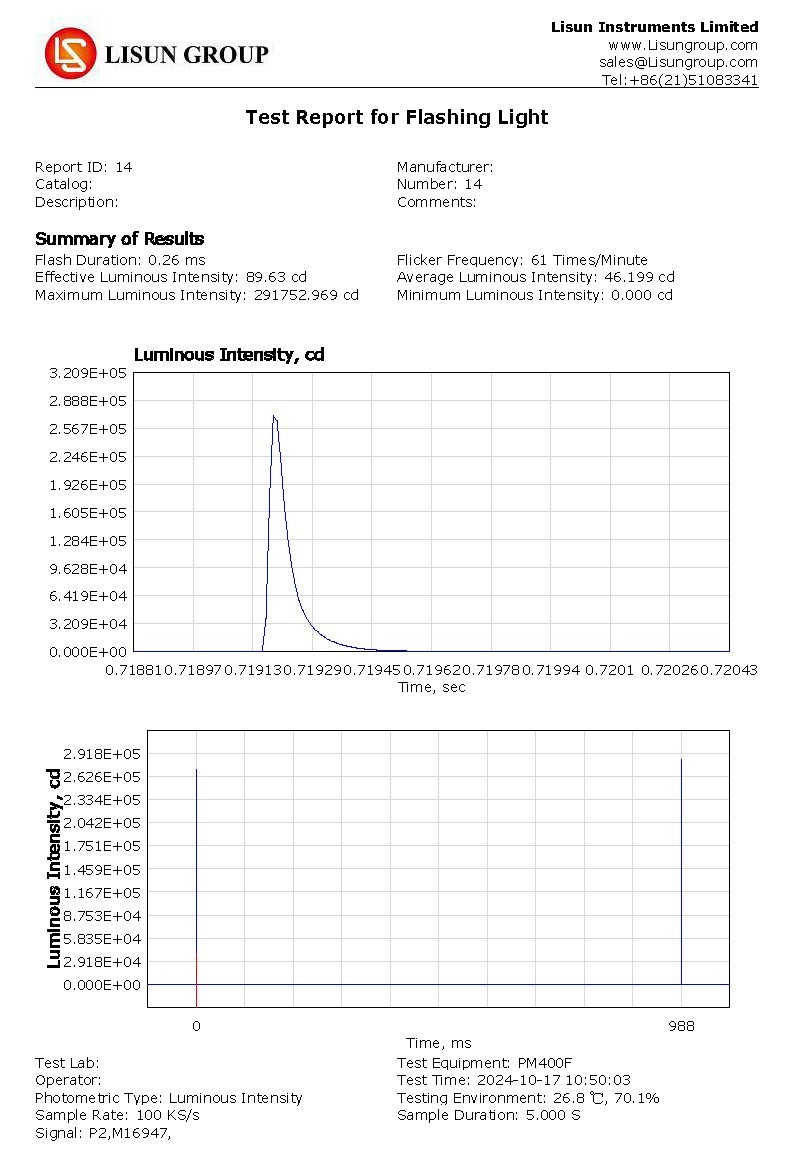

测试报告样式如下图。

图17

4.5 测试报告核心参数解析

以下核心参数结果均符合相关标准定义：

闪光时长：单位“ms”，表示闪光从开始到结束的持续时间（如0.26ms）。

闪光频率：单位“次/分钟”，表示每分钟闪光次数（如61次/分钟）。

有效光强：单位“cd”，采用选定的计算方法（如Blondel-Rey-Douglas）得出的等效光强值。

平均光强：单位“cd”，一个闪光周期内的平均光强值。

最大/最小光强：单位“cd”，一个周期内的峰值和谷值光强。

5、设备日常维护与保养

5.1 日常维护

保持暗室控制室整洁无尘，避免灰尘进入设备内部，设备表面有浮尘时，请使用干燥柔软材料进行擦拭。

避免暗室长时间处于高湿环境，必要时常备除湿器。

5.2 光度探头清洁

若暗室无法做到无尘，需根据实际情况定期（比如每月一次）清洁光度探头感光面，避免灰尘附着，影响测试精度。

清洁时请用专业无尘布进行清洁，去除灰尘的同时避免划伤设备。

5.3 长期停用维护

5.3.1 设备清洁与防护

彻底清洁表面，将PM400F，连接线等单独包装保存。

5.3.2 每月通电

每月通电运行一次测试，确保运行正常。

常见故障排查与处理

6.1 通讯失败（软件无法识别设备）

6.2 软件启动崩溃

6.3 测量值偏高/偏低

6.4 显示“—-”（超出量程）

6.5 故障代码解析
