工频磁场发生器

1、开箱与设备基础认知

1.1 核心技术参数

型号	PFM61000-8A	PFM61000-8B
磁场强度	长时：1A/m~100A/m（连续可调） 短时：100A/m~1000A/m（连续可调	长时：1A/m~400A/m（连续可调） 短时：400A/m~1000A/m（连续可调）
磁场持续时间	长时：1s~999分钟 短时：1s~5s
输出电流总畸变率	<8%
磁场方向	水平、垂直、360度任意旋转且可上下移动，满足邻近法和浸入法测试
磁场频率	50Hz或60Hz
磁场线圈	1*1m单匝	1*1m多匝
控制系统	10 英寸超大中英文安卓触摸屏

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

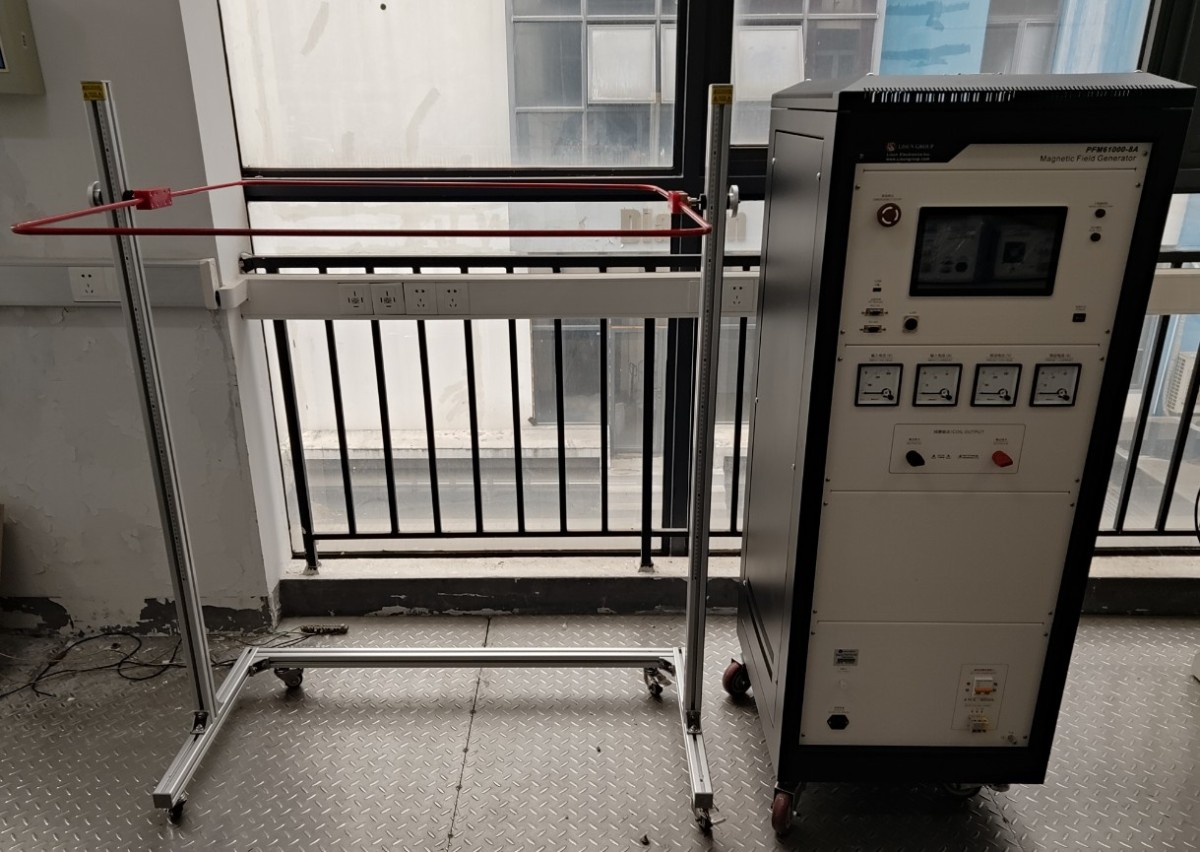

主机类：PFM61000-8工频磁场发生器，工频磁场线圈及支架。

图1

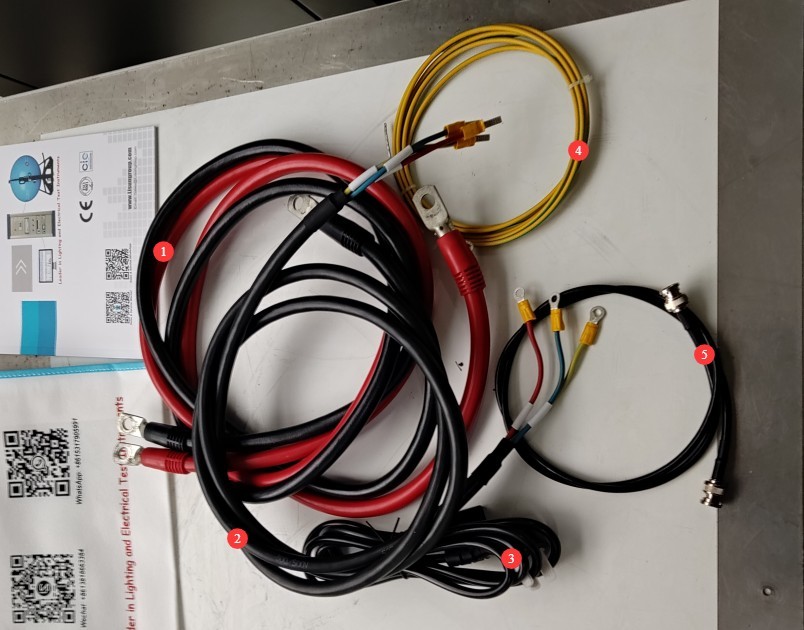

其它常规配件：

编号	说明
①	工频磁场线圈连接线，连接线圈与主机
②	工频磁场线圈电源输入连接线
③	电源线
④	地线，用于连接PGND保护接地端
⑤	同轴线，可用于连接示外部示波器查看线圈电流

图2

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 设备核心用途

本设备专为电气和电子产品的工频磁场抗扰度试验设计，可模拟住宅、商业区、工矿企业、发电厂及中高压变电所的工频磁场环境，为被试设备（EUT）的抗扰度性能提供准确测试依据，完全符合GB/T 17626.8-2006和IEC 61000-4-8:2020标准要求。

2、安全使用注意事项

2.1 放置规范

确认环境温度：15℃~35℃，相对湿度：10%~60%（无凝露），大气压：86kPa ~ 106kPa，避免短路或设备受潮损坏；

场所内无强电磁干扰、无腐蚀性气体、无易燃易爆品、无粉尘、通风良好，防止电火花引发危险；

放置于平整地面，避免倾斜、倒置，远离振动源；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1m，方便进行检修；设备正面需预留至少2m 的空间，确保操作顺畅，周围无阻碍物。

2.2 电源规范

核实设备电源电压与供电电压匹配（AC220V±10%，50/60Hz），确认电源接地良好，接地导线无破损、松动；

核实磁场线圈电源电压与供电电压匹配（AC220V±10%，50/60Hz），确认电源接地良好，接地导线无破损、松动。注意线圈启动时最大瞬间电流可达25A至32A，若有安装漏电保护，请确认漏电电流满足设备测试需求；

接地要求：主机保护接地端子（PGND）需连接至大地，接地电阻≤4Ω，确保测试电压电流安全泄放。

2.3 操作规范

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。私自开盖可能导致触电风险，维修需联系厂家专业人员。

设备工作时，严禁触摸接线端子、接线、线圈以及样品。

测试前需确认测试区域无无关人员，尤其是线圈周围。

操作人员手部干燥，无佩戴金属饰品。

有人体植入设备（如心脏起搏器）的人员请勿操作设备，避免强磁场对植入设备造成影响。

更换EUT前，必须确认先停止试验。

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

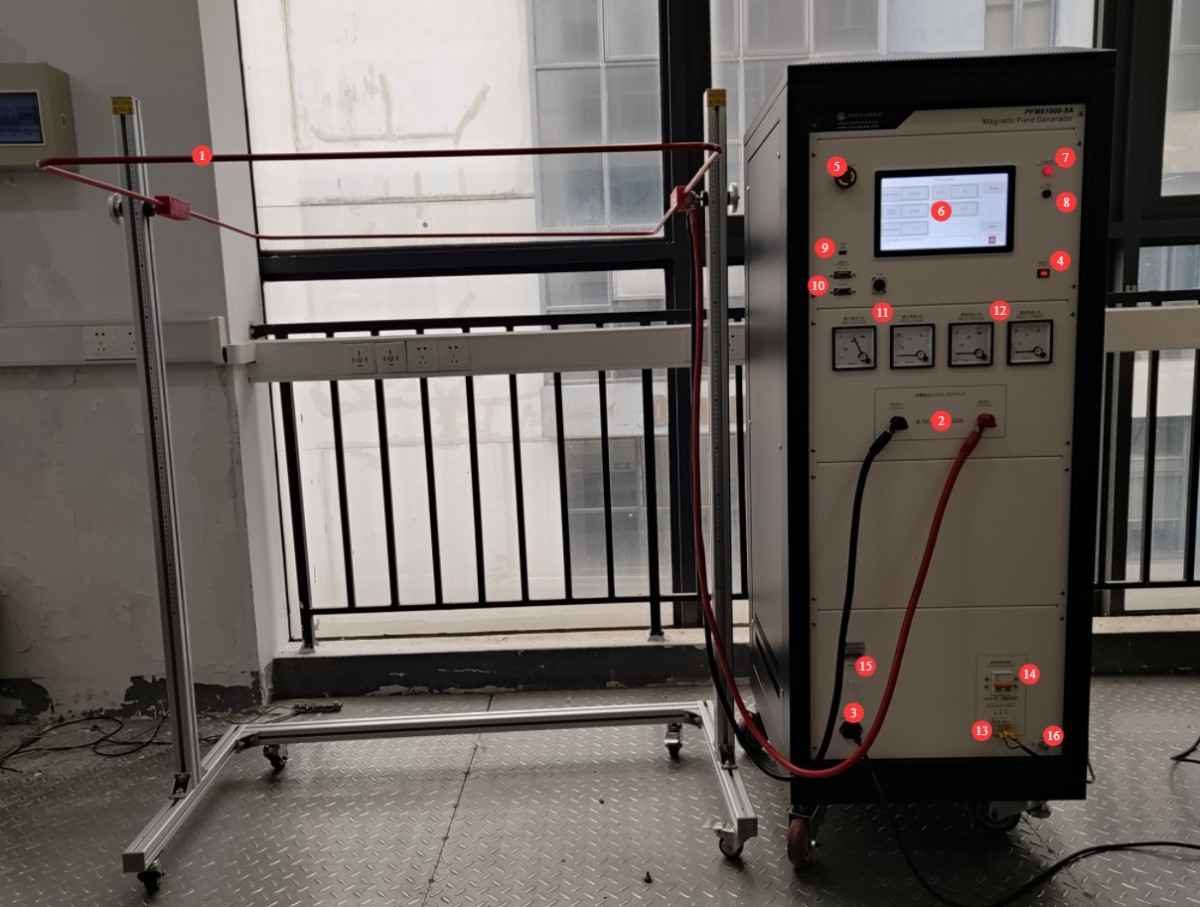

3、设备硬件介绍及接线

编号	说明
①	工频磁场线圈及其支架
②	线圈连接线，连接主机和线圈
③	主机电源线
④	主机电源开关
⑤	急停开关
⑥	触摸屏
⑦	主电路，即线圈输入电源指示灯
⑧	测试指示灯
⑨	USB接口，可连接USB鼠标或连接U盘以升级程序
⑩	此处其他端口为备用，若无特别要求均暂无功能
⑪	输入电压电流表，显示当开关⑭开启时，⑬处线圈电源输入端的电压和电流
⑫	预设电压表预设电流表，显示当前的实际预设电压及预设电流值
⑬	线圈电源输入连接线，参考2.2.1为其连接合适电源
⑭	线圈电源输入开关
⑮	可使用同轴线连接外部示波器查看线圈电流
⑯	PGND保护接地端子，请使用地线连接至大地，参考2.2.1

图3

4、触摸屏程序介绍

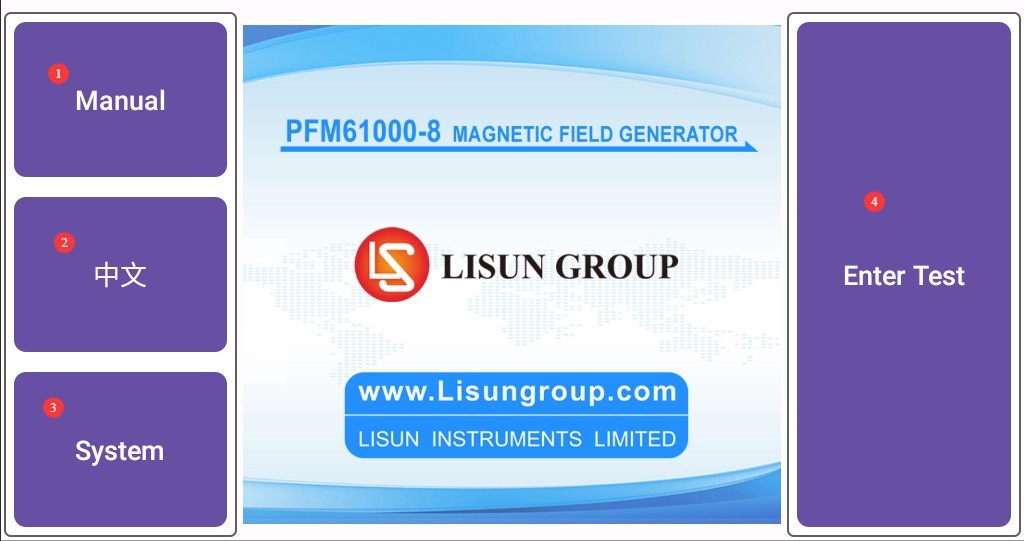

4.1 程序初始界面

编号	说明
①	常见使用注意事项（功能仍在完善中，暂无需进入操作）
②	中英文切换
③	系统信息界面
④	工频磁场测试界面

图4

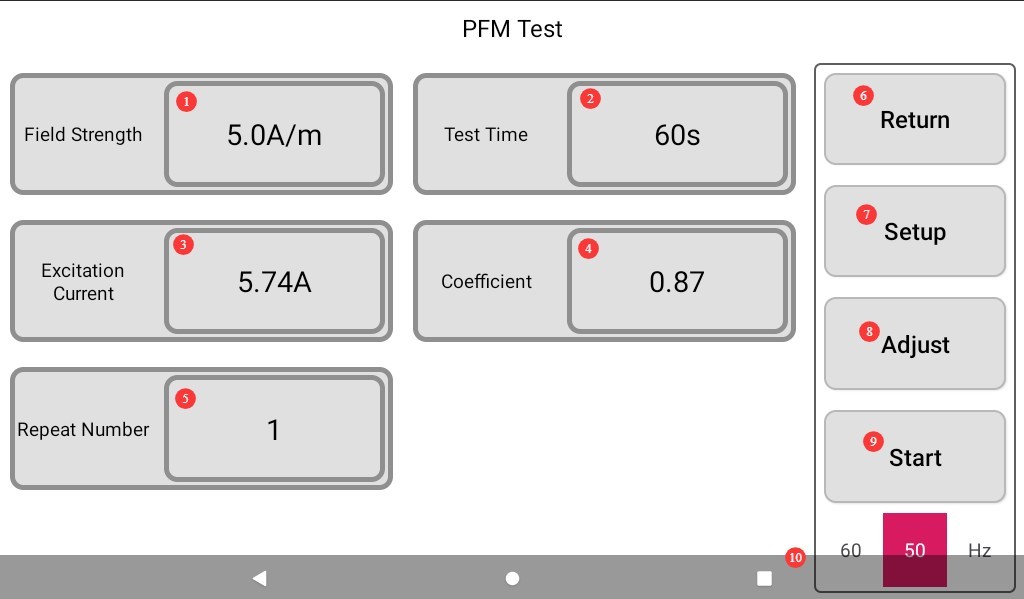

4.2 工频磁场测试界面

编号	说明
①	设置的测试场强
②	设置的测试时长
③	激励电流，根据所设置的场强自动进行计算，无需修改
④	线圈因素，预设参数，无需修改
⑤	测试次数设置，一般测试1次即可
⑥	返回初始界面
⑦	测试参数设置界面
⑧	调试界面，正常使用设备时无需进行调试。若设备将来测试数据异常，可联系我们进行调试
⑨	点击“开始”后，设备会进入自调整过程
⑩	工频磁场频率显示

图5

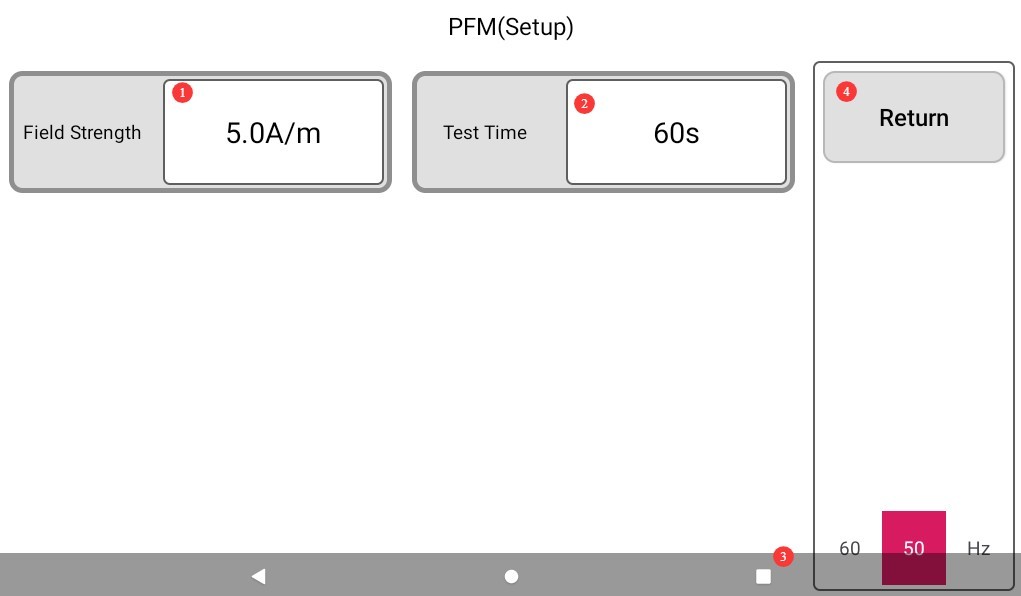

4.3 测试参数设置界面

编号	说明
①	设置测试场强
②	设置测试时长
③	设置工频磁场频率
④	返回工频磁场测试界面

图6

5、EUT与测试台布置

5.1 测试台要求

测试台需采用非金属材质（如木质、塑料），避免金属材质影响磁场分布。测试台高度建议为80cm～100cm，便于操作和观察EUT状态。测试台需放置在线圈中心区域，确保EUT处于均匀磁场环境中。

5.2 EUT布置规范

根据GB/T 17626.8-2006和IEC 61000-4-8:2020标准要求，将EUT按正常工作状态放置在测试台上。EUT与线圈之间的位置关系需符合标准规定（通常为线圈中心轴线处），避免距离过近或过远影响测试精度。连接EUT的电源线、信号线需按实际使用情况布置，避免额外干扰。

6、工频磁场测试

6.1 开机操作流程

参考第3章，将所有接线接好。将主机电源开启，然后将线圈电源输入开关开启，线圈电源输入指示灯亮起，线圈输入电压显示当前线圈输入电压。

6.2 工频磁场发生器就绪

6.2.1 测试参数设置

根据标准要求和EUT性能等级，以及1.1和4.3设置所需要的测试参数。

6.2.2 主机自调整

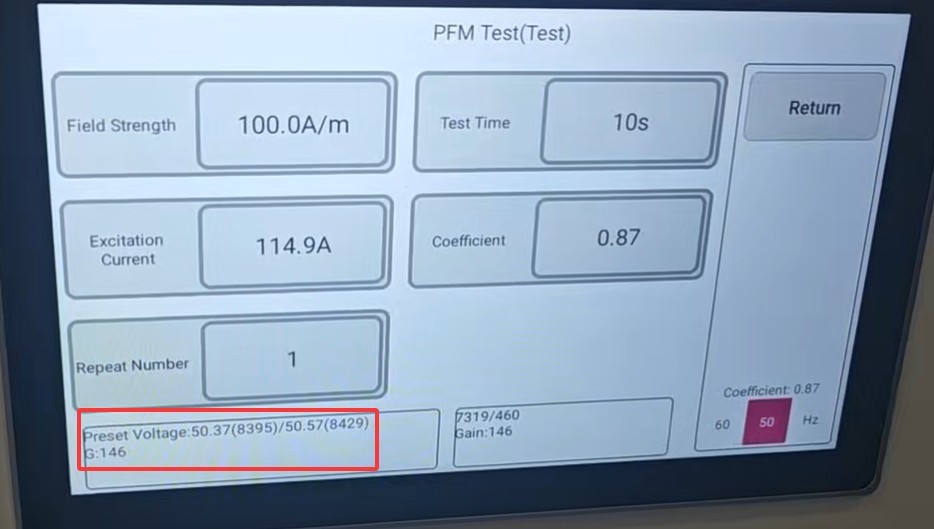

参数设置好后，返回测试界面。点击“开始”，设备进行自调整。主机会根据您设置的场强参数自动调整激励电流、预设电压、预设电流等。程序左下角显示预设电压电流。

图7

预设电压表电流表显示值与程序预设电压电流显示值一致时，主机自动调整结束。

注：电流表为大量程电流表，当实际电流较低时，电表变化并不明显，

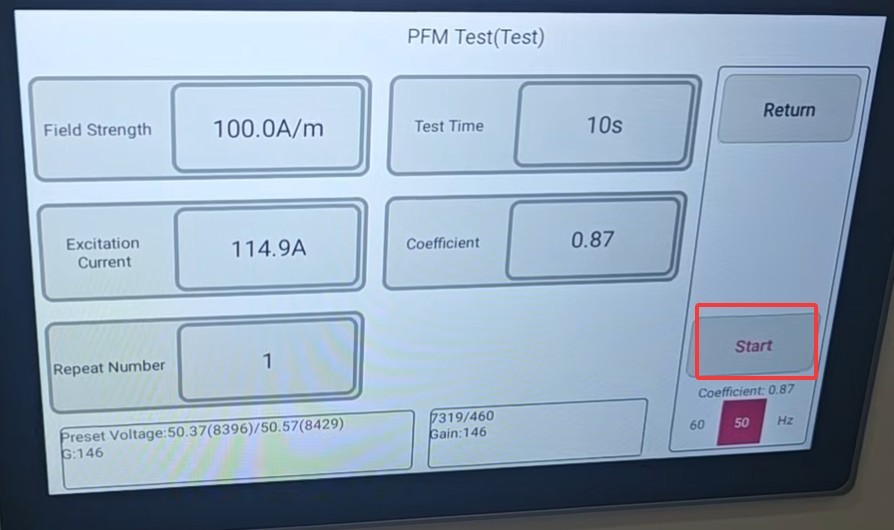

6.3 开始测试

主机自调整结束后，“开始”按钮重新出现在程序界面，点击即可正式开始测试。

图8

主机测试指示灯亮起。

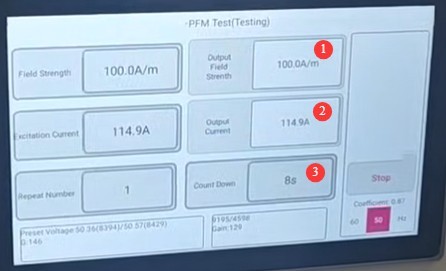

6.4 测试过程监控

6.4.1 设备状态监控

编号	说明
①	线圈实际输出场强
②	实际激励电流显示
③	测试时间倒计时

图9

输出场强应稳定在预设值±5%范围内，激励电流应无异常波动。若有异常，请停止测并联系我们。

6.4.2 EUT状态监控

观察并记录EUT的工作状态，包括：功能是否正常（如是否停机、报错、性能下降）；显示是否正常（如指示灯、显示屏是否异常）；输出是否正常（如信号输出、动作执行是否符合要求）。详细记录测试过程中EUT出现的任何异常现象及出现时间。

6.5测试结果评价

等级	判定标准	典型适用场景
A	试验中/后性能完全正常，符合制造商技术规范，无任何功能降级或丧失	精密测量仪器、医疗监护设备、安全控制系统
B	试验中性能允许暂时降级，但无功能丧失；试验后自动恢复正常，无需操作者干预	工业控制器、UPS、通信设备
C	试验中功能允许丧失，但试验后可通过操作者干预恢复正常（如重启、复位），设备无损坏	普通办公设备、家用电器、非关键工业设备
D	试验后功能无法恢复，设备永久性损坏或性能无法满足基本要求	不合格判定，需整改设计

7、测试结束操作

7.1 测试停止

若测试过程中EUT被明显损坏，请立即点击触摸屏“停止测试”。若测试过程中无异常，则等待试验自动结束。

7.2 测试后整理与清理

将线圈输入电源开关关闭，将主机电源关闭。

整理测试区域，并用干燥抹布擦拭，禁止使用酒精、腐蚀性清洁剂。

工频磁场测试为破坏性测试，不会自动生成测试报告，您可根据所记录的数据和测试过程自己编辑测试报告。

7.3 设备存放

7.3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

7.3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

8、常见故障排查与处理

8.1 无法开机

故障现象	可能原因	排查方法
电源开关打开后，设备无反应（指示灯不亮、风扇不转）	电源线未接好或破损；供电电压异常；保险丝熔断；压敏电阻MOV烧坏	确认电源线完好并连接牢固；设备供电电源电压不稳，电压太高，谐波干扰等电源方面的问题都可能引起保险丝及压敏电阻烧坏，建议使用稳压纯净正弦波交流电源给设备供电；需更换同类型保险丝或压敏电阻

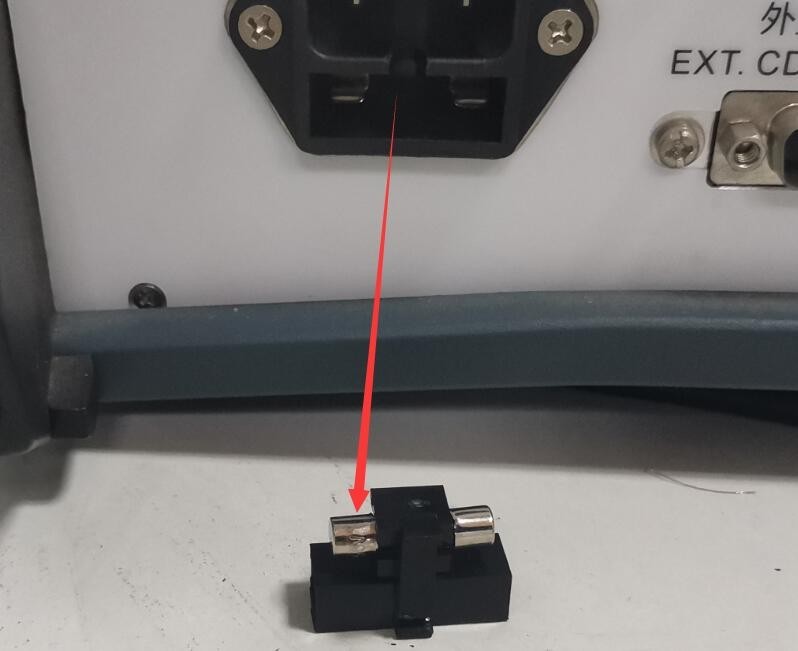

下图为保险丝位置：

图13

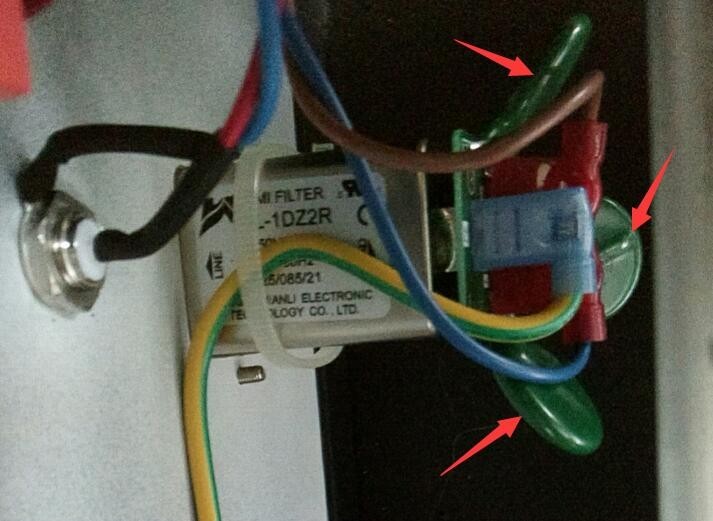

下图为滤波电源内部压敏电阻MOV位置：

图14

8.2 测试时试验室跳闸

故障现象	可能原因	排查方法
开启线圈输入电源开关后，试验室跳闸	试验室漏电保护开关电流太低，线圈启动时最大瞬间电流可达25A至32A	将试验室漏电保护开关提升至至少32A
