MNTC系列接触电流测试网络组合

1、产品基础认知

1.1 产品概述

1.1.1 标准依据

MNTC 系列接触电流测试网络是依据 GB/T 7000.1-2023（IEC 60598-1:2024）《灯具 第 1 部分：一般要求与试验》附录 G 设计的标准化测试装置，全套包含 MNTC-G1、MNTC-G2G3、MNTC-G4 三台设备，协同工作可完成灯具及各类电气设备的接触电流与保护导体电流检测，验证设备在正常运行或故障状态下的电气安全性能。

1.1.2 核心功能

产品型号名称	说明
MNTC-G1故障切换测试单元	提供测试回路的电源极性切换、接地通断控制及中线通断控制，实现正常工况与多种故障工况的模拟切换，是接触电流测试的前端核心单元
MNTC-G2G3人体加权接触电流网络	集成 G.2 感知 / 反应加权网络与 G.3 摆脱加权网络于一体。两种网络分别模拟不同人体触电生理效应，输出加权后的电压信号供测量仪器读取
MNTC-G4保护导体电流加权网络	专用于高频保护导体电流的加权测量。通过模拟人体阻抗特性，对 I 类灯具保护导体上的高频电流分量进行加权处理，评估高频电流对人体的潜在影响

1.2 测试原理及应用场景

接触电流是指当人体接触电气设备可触及部件时，流过人体的电流。本系列测试网络通过精密电阻、电容组件模拟人体阻抗特性，对设备泄漏电流进行加权处理，复现标准规定的人体生理响应模型，从而定量评估触电风险等级。

灯具生产企业出厂接触电流检测；信息技术设备安全性能验证；家用电器电气安全合规测试；第三方检测机构安规认证测试；质量监督部门产品抽样检测；实验室电气安全标准研究。

1.3 设备核对

1.3.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.3.2 电子文档下载

电子版使用说明书、质保卡、校准证书等资料的链接，已通过邮件形式发送。如错过邮件，请主动与我们联系，以重新获得链接。

2、安全使用注意事项

2.1 人身安全

高压警示：测试过程中设备端子及被测设备外壳可能带有危险电压，操作人员严禁直接触碰带电部位。

绝缘防护：测试人员必须穿着绝缘鞋，站在绝缘垫上操作，双手保持干燥。

断电操作：接线、换线、更换被测设备时，必须先断开供电电源，严禁带电插拔测试线。

单人作业禁止：高压测试时建议至少两人在场，一人操作、一人监护，便于紧急情况下断电处置。

2.2 设备安全

必须配隔离变压器：MNTC-G1 必须配合隔离变压器使用，禁止直接接入市电电网，防止共模干扰及接地环路影响测试精度，同时保障测试回路与电网的电气隔离。

禁止超压使用：严格按照设备额定电压参数供电，严禁超过标称耐压值。

防止短路：测试端子间禁止意外短路，避免损坏内部精密阻容元件。

环境要求：设备应放置在干燥、通风、无腐蚀性气体的环境中，远离强电磁场干扰源。

2.3 测试规范

测试前确认被测设备绝缘完好，无明显破损、裸露带电体。

测试网络 A、B 端子不可接反，否则测量结果无效。

示波器等测量仪器需可靠接地，探头倍率设置与实际一致。

故障条件测试时，应逐步施加故障状态，密切监测电流变化，防止被测设备过热烧毁。

3、产品介绍

3.1 标准图

3.1.1 MNTC-G1 故障切换测试单元 G.1

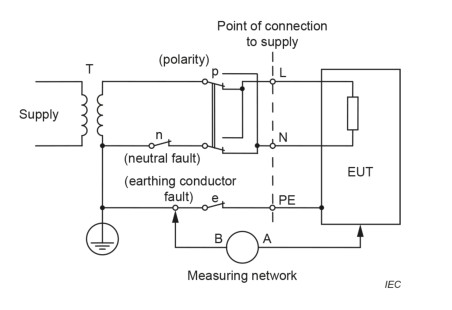

见图3-1（取自IEC 60598-1:2024 Figure G.1）。

图3-1

3.1.2 MNTC-G2G3 人体加权接触电流网络 G.2 及 G.3

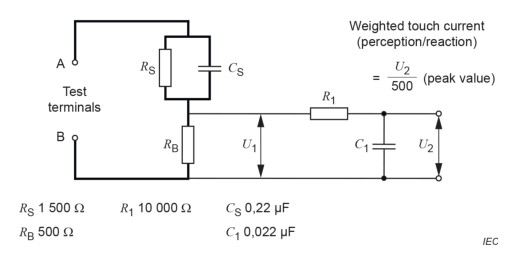

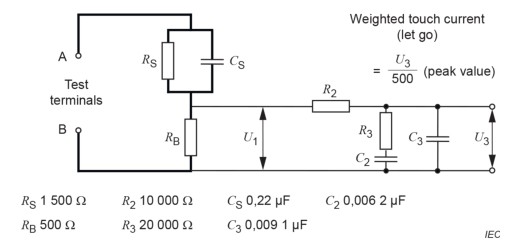

见图3-2及图3-3（取自IEC 60598-1:2024 Figure G.2及G.3）。

图3-2

图3-3

3.1.3 MNTC-G4 保护导体电流加权网络 G.4

见图3-4（取自IEC 60598-1:2024 Figure G.4）。

图3-4

3.2 实图

3.2.1 MNTC-G1 故障切换测试单元 G.1

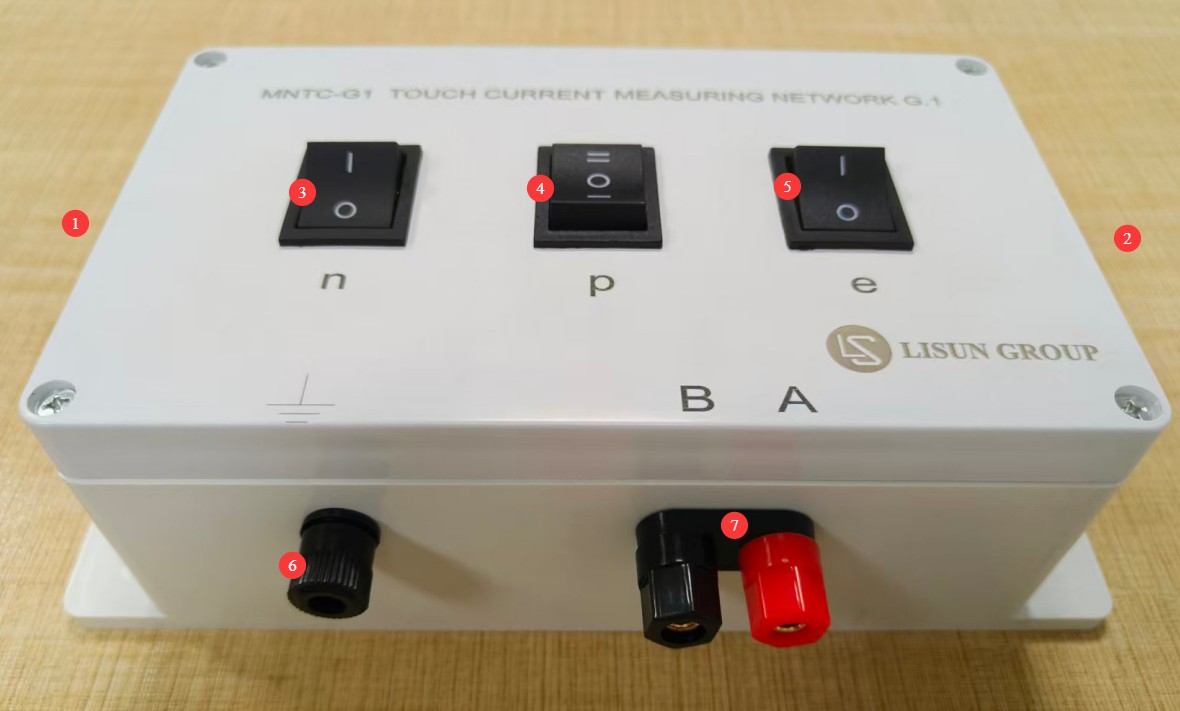

见图3-5。

编号	说明

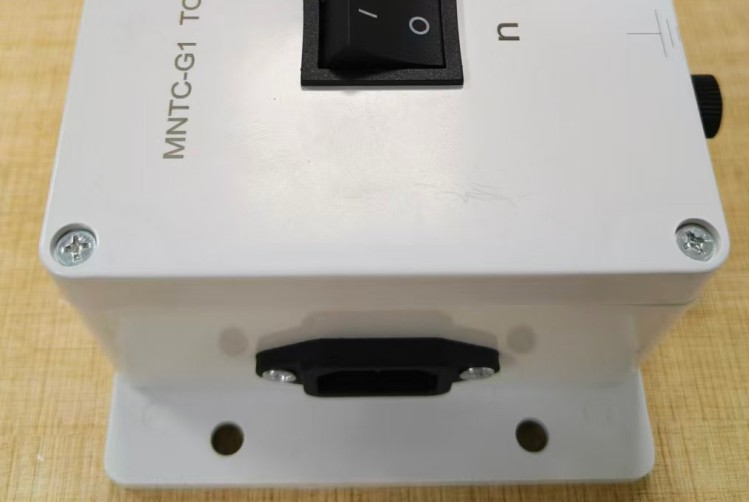

①	左侧为电源接口，见图3-6

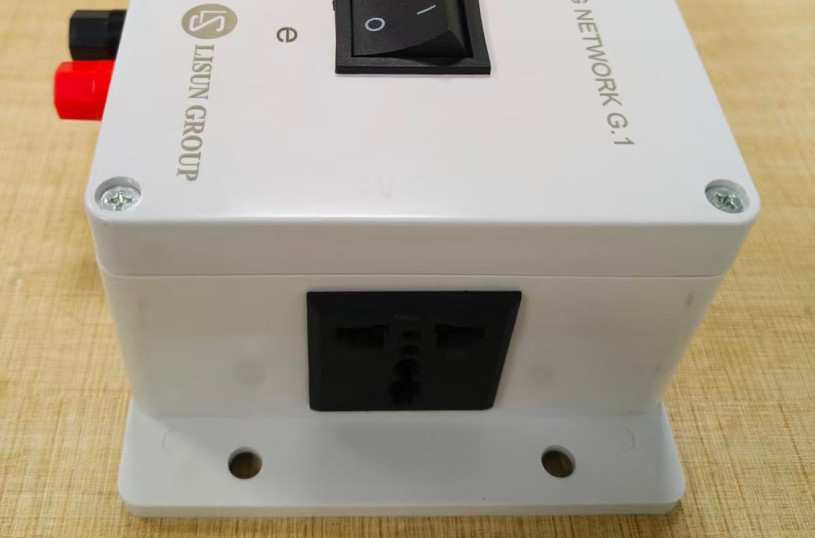

②	右侧为被试设备接口，见图3-7
③	中性导体故障
④	极性
⑤	接地导体故障
⑥	接地端子
⑦	测量网络连接端子

图3-5

图3-6

图3-7

3.2.2 MNTC-G2G3 人体加权接触电流网络 G.2 及 G.3

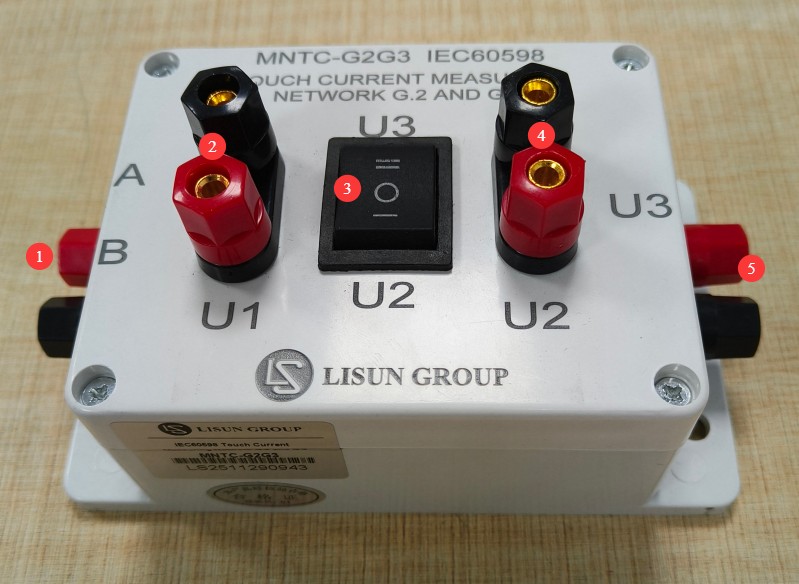

见图3-8。

编号	说明
①	试验端子
②	电压U1测量端子
③	U2/U3切换开关
④	电压U2测量端子
⑤	电压U3测量端子

图3-8

3.2.3 MNTC-G4 保护导体电流加权网络 G.4

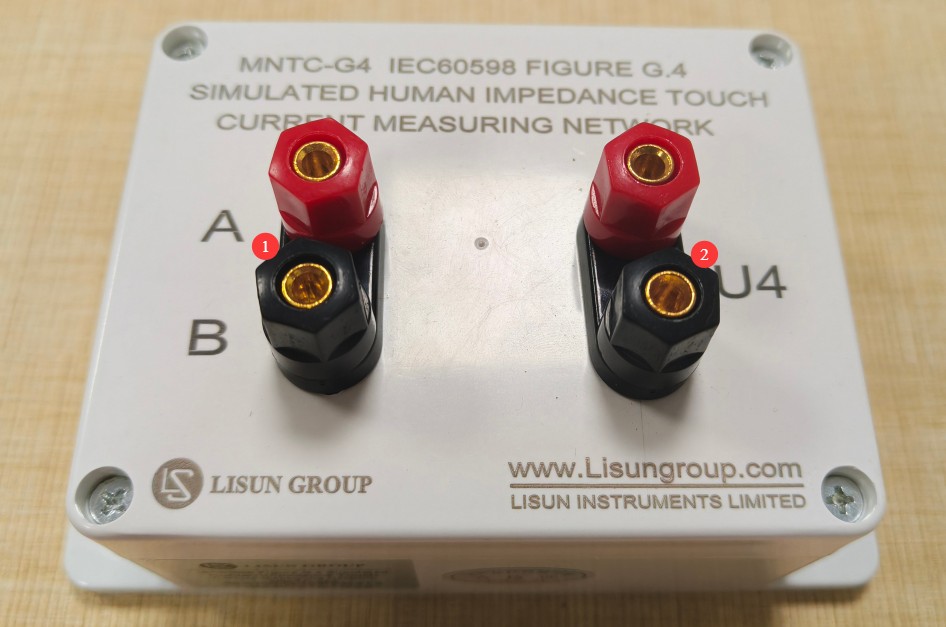

见图3-9。

编号	说明
①	试验端子
②	电压U4测量端子

图3-9

4、使用前准备工作

4.1 仪器与设备准备

设备名称	规格要求	用途
隔离变压器	容量≥被测设备额定功率，隔离输出	为测试回路提供隔离电源
调压电源（可选）	0~250V 可调，50/60Hz	提供额定电压及 1.06 倍额定电压
数字示波器	G.2/G.3 工频接触电流≥1MHz、G.4 高频保护导体电流示波器带宽≥10MHz，电压探头 ×1/×10	读取 U₁、U₂、U₃、U₄电压波形与峰值
数字万用表	真有效值型，频响≥1kHz	测量电压有效值、校验电源电压
测试导线	高压绝缘型，香蕉插头 / 鱼叉接头	设备间连接及被测设备连接
金属箔电极	10cm×20cm 无背胶锡箔	接触被测设备可触及表面
绝缘测试台	绝缘电阻≥100MΩ	放置被测设备
绝缘垫	厚度≥3mm，工频耐压≥10kV	操作人员站立防护

4.2 环境条件确认

环境温度：15℃ ~ 35℃；相对湿度：45% ~ 75%，无凝露；大气压力：86kPa ~ 106kPa；周围无强烈电磁干扰，无阳光直射；测试台远离金属接地构件，保持 0.5m 以上间距。

4.3 被测设备准备

被测设备（DUT）外观完好，无明显绝缘破损；确认被测设备额定电压、额定功率、防护类别（I 类 / II 类）；清洁被测设备可触及金属表面，去除油污、氧化层；I 类设备确认接地端子完好，II 类设备确认无外露接地部件；被测设备放置于绝缘测试台中央，四周留出安全操作距离。

5、产品使用操作步骤

5.1 系统接线步骤

5.1.1 连接隔离电源

将隔离变压器输入端接至市电电网；隔离变压器输出端接至 MNTC-G1 的电源输入端子；确认隔离变压器次级中性点不接地（浮地）。

5.1.2 测试网络连接

将 MNTC-G1 的A端子 与B 端子，与 MNTC-G2G3 的 A端子和B 端用测试线可靠连接；若进行保护导体电流测试，需将 MNTC-G4 对应接入测试回路；所有连接必须在断电状态下完成。

5.1.3 连接被测设备

被测设备电源插头插入 MNTC-G1 的被测设备输出插座；对于I 类设备，将 MNTC-G1 的接地端子通过测试线（或金属箔电极）连接至被测设备的可触及金属部件；确认所有接线牢固，无裸露带电部分。

5.1.4 连接测量仪器

示波器电源可靠接地；示波器电压探头接至测试网络的测量输出端（U₁、U₂、U₃或 U₄）；设置示波器探头倍率与实际一致（通常为 ×10）；调整示波器垂直档位、时基档位，使波形便于观测。

5.2 正常工作条件下接触电流测试

5.2.1 适用网络

G.2（感知 / 反应加权）或 G.3（摆脱加权，仅可移式 I 类两插灯具）。

5.2.2 操作步骤

操作步骤	说明
①	将 MNTC-G1 上的极性开关拨至 "正相" 位置，接地开关拨至 "接通"，中线开关拨至 "接通"
②	开启隔离变压器电源，缓慢调节电压至被测设备额定电压
③	待被测设备进入稳定工作状态（灯具达到稳定光输出，通常不少于 15 分钟）
④	观察示波器波形，待波形稳定后读取 U₂（G.2 网络）或 U₃（G.3 网络）的峰值
⑤	按公式计算接触电流：I_touch = U_peak / 500Ω
⑥	将极性开关拨至 "反相" 位置，重复上述测量，记录最大值
⑦	测试完成后，先将调压电源归零，再断开电源开关

5.3 故障条件下接触电流测试

按照标准要求，需模拟单一或叠加故障状态分别测试。

注意：故障条件测试时，密切关注被测设备状态，若出现冒烟、异响、焦味等异常，立即断电终止测试。

5.3.1 故障1：保护接地断开

操作步骤	说明
①	将 MNTC-G1 接地开关拨至 "断开" 位置
②	保持额定电压供电，待状态稳定后读取并记录电流峰值
③	正相、反相各测一次，取最大值

5.3.2 故障2：中线断开

操作步骤	说明
①	将 MNTC-G1 中线开关拨至 "断开" 位置
②	保持额定电压供电，待状态稳定后读取并记录电流峰值
③	正相、反相各测一次，取最大值

5.3.3 故障3：1.06倍额定电压

操作步骤	说明
①	调节电源电压至 1.06 倍额定电压
②	分别在正常接地、接地断开状态下测试
③	正相、反相各测一次，取最大值

5.4 保护导体电流测试（G.4 网络）

操作步骤	说明
①	将 MNTC-G4 接入测试回路
②	被测设备在额定电压下正常工作
③	使用示波器或真有效值万用表测量 G.4 网络输出电压
④	按标准公式计算加权保护导体电流
⑤	分别在正相、反相条件下测试，取最大值
⑥	与标准限值对比，判定是否合格

5.5 测试结果判定

依据GB/T 7000.1-2023 （IEC 60598-1:2024）标准进行判断。

接触电流（峰值）：II 类灯具、带非接地插头的可移式 I 类灯具 ≤ 0.7mA

保护导体电流（有效值）：额定电流≤4A 时，≤2mA；4A < 额定电流≤10A 时，≤0.5mA/A；额定电流 > 10A 时，≤5mA。

所有测试工况中取最大值作为最终判定依据，最大值不超过限值即为合格。

5.6 测试结束操作

将调压电源输出电压调至零位；断开隔离变压器电源开关；对大容量电容类被测设备进行充分放电；先拆除被测设备侧连线，再拆除测试网络间连线；关闭示波器等测量仪器；整理测试导线，将设备归位存放。

6、日常维护与保养

6.1 日常清洁

设备外壳使用干燥软布擦拭，去除表面灰尘；端子部位可用无水酒精棉签轻轻擦拭，去除氧化层；清洁时必须断电，禁止液体流入设备内部；禁止使用腐蚀性清洁剂、有机溶剂擦拭。

6.2 存储要求

存储温度：-10℃ ~ +55℃；相对湿度：≤80%，无凝露；避免重压、碰撞、跌落；远离强磁场、强电场及腐蚀性气体；长期存放前，清洁设备并放入干燥剂，置于干燥通风处。

6.3 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
示波器无波形显示，读数为零	接线断路或接触不良	1. 检查各段测试线是否导通 2. 检查端子是否拧紧 3. 确认被测设备是否正常通电 4. 检查示波器探头是否损坏
测试数值明显偏小	探头倍率设置错误或网络选错	1. 核对示波器探头倍率与面板设置是否一致 2. 确认是否接入正确的测试网络 3. 检查被测设备是否未正常工作
测试数值明显偏大，远超限值	被测设备绝缘故障或接线错误	1. 先断电，检查被测设备绝缘是否合格 2. 确认 A、B 端子未接反 3. 检查测试线有无对地短路 4. 确认隔离变压器是否正常隔离
读数波动大，不稳定	电磁干扰或接触不良	1. 远离变频器、电机等强干扰源 2. 检查金属箔与被测设备接触是否紧密 3. 示波器使用平均采样模式 4. 检查接地是否良好
正相反相测试结果差异巨大	被测设备 Y 电容不对称或存在接地故障	1. 属于正常现象，取较大值作为判定依据 2. 若差异超过一个数量级，检查被测设备内部接线
高频分量测试异常	G.4 网络频响偏移或接触不良	1. 检查 G.4 网络端子连接是否可靠 2. 确认示波器带宽是否满足要求 3. 送计量机构校准高频参数
设备外壳带电感	接地不良或隔离失效	1. 立即断电停止使用 2. 检查隔离变压器是否正常工作 3. 检查设备内部有无绝缘破损
端子发热、有焦味	电流过大或端子松动	1. 立即断电 2. 检查被测设备是否短路 3. 拧紧端子螺丝 4. 确认测试电流未超出设备额定容量
