插头力矩测试仪

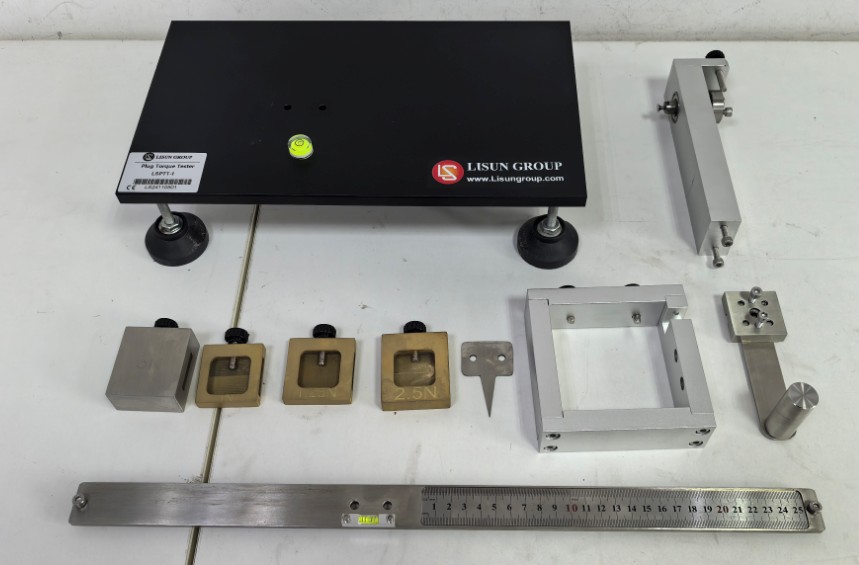

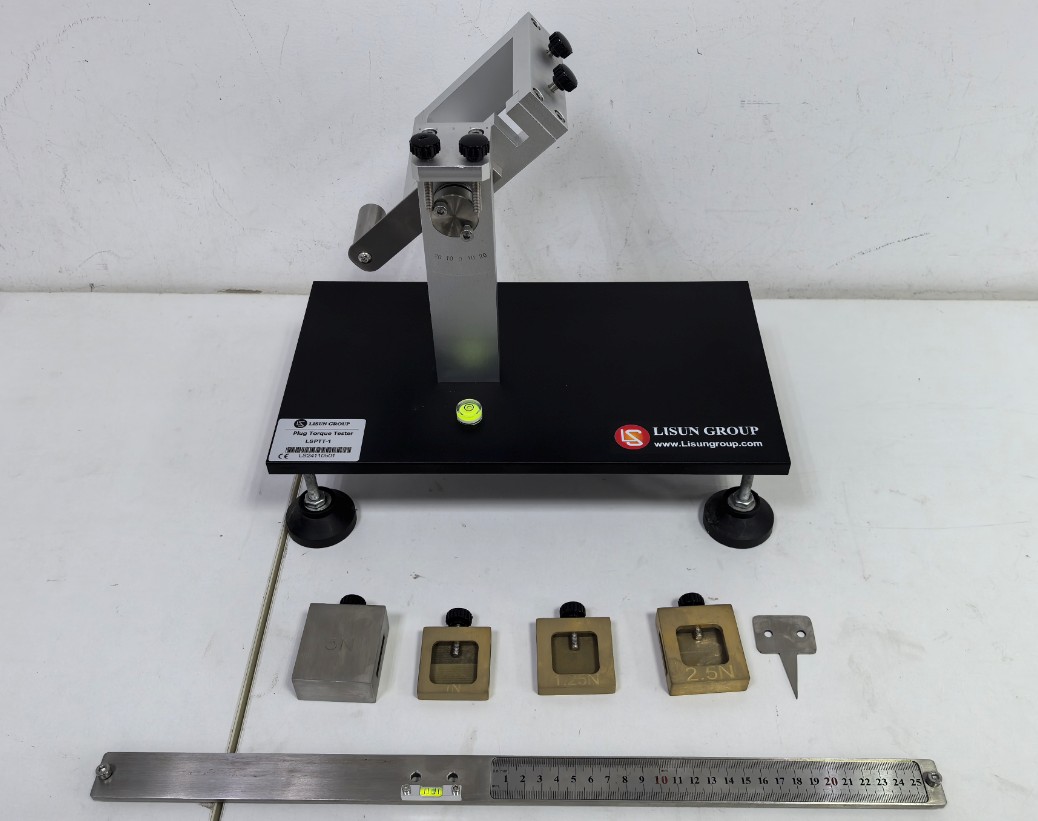

为避免运输途中弄坏设备，您设备可能是拆散运输了，请打开所有包装。所有零件如下：

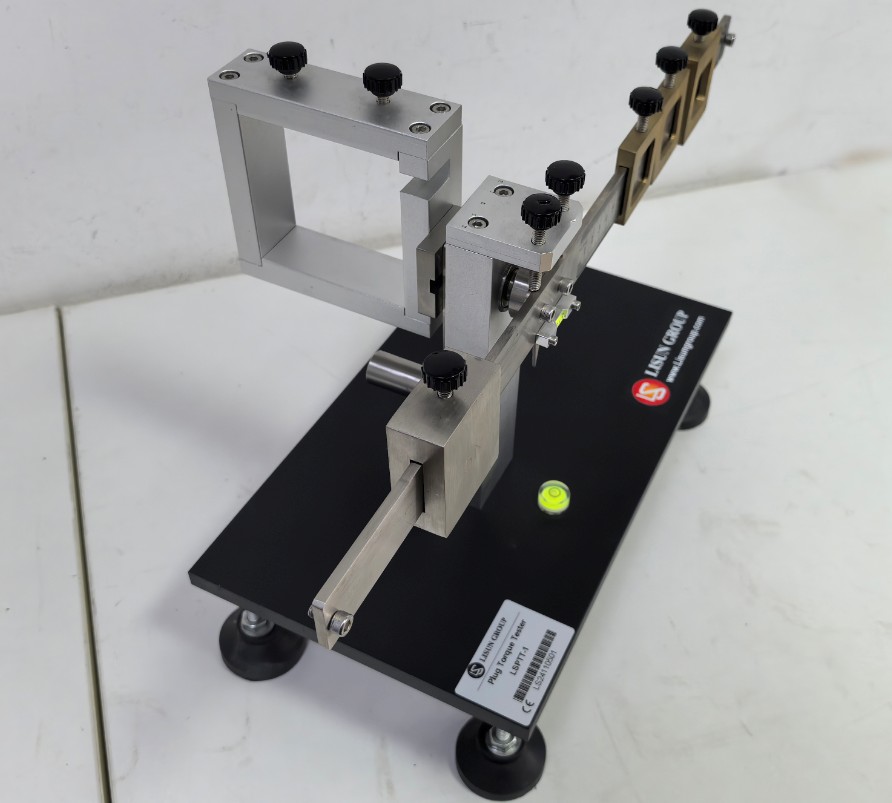

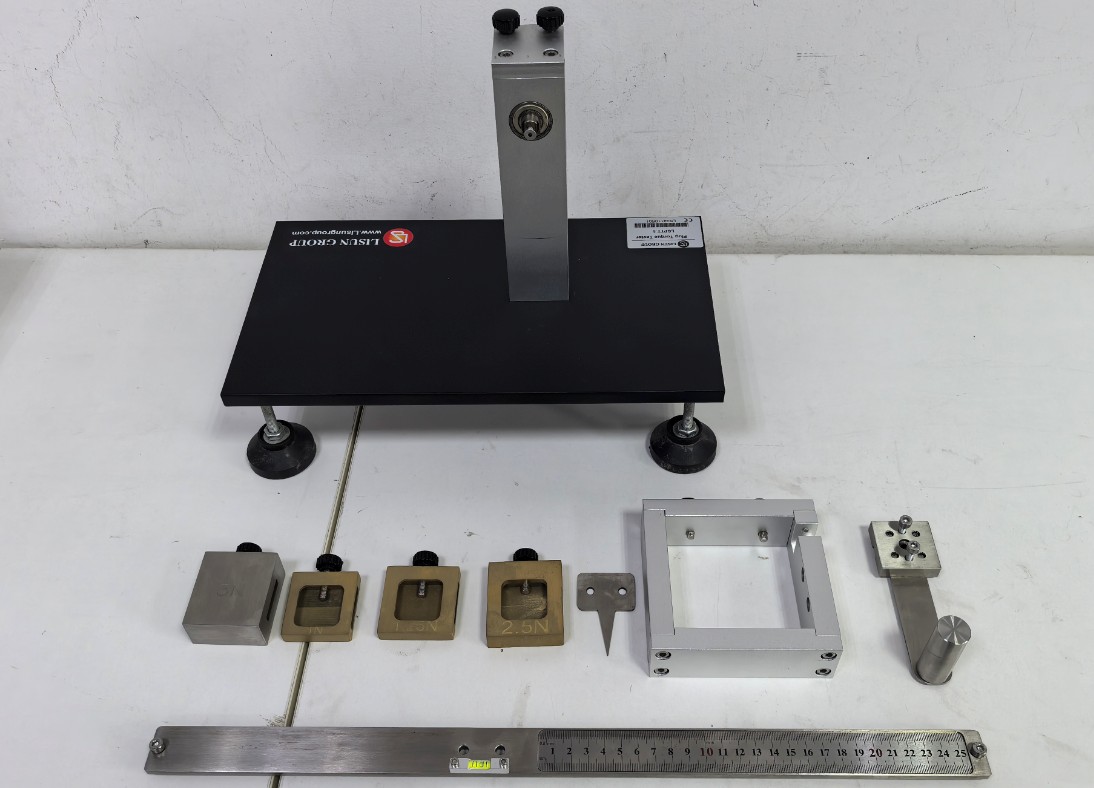

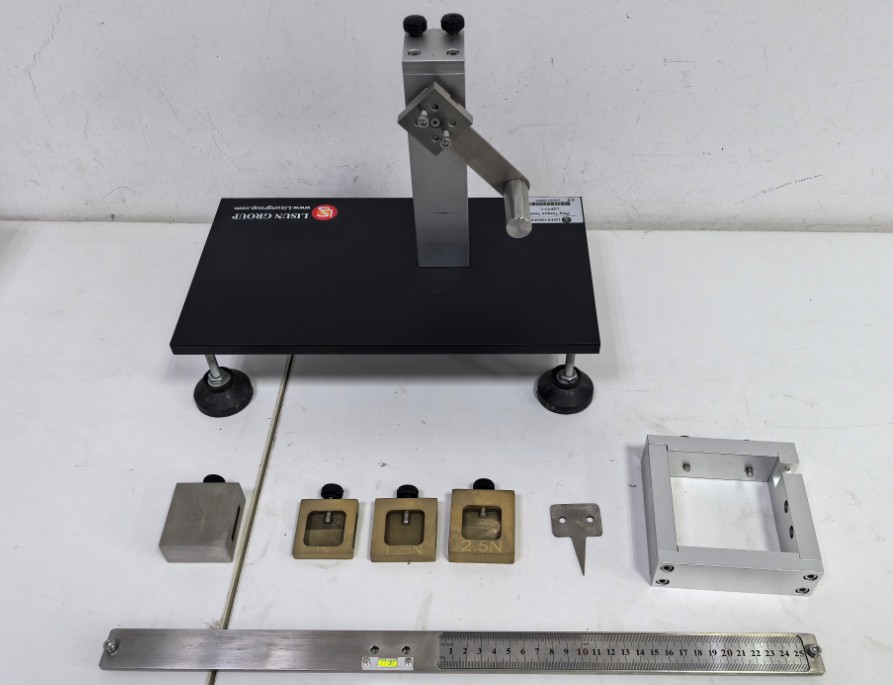

依下面图例，一步步组装即可：

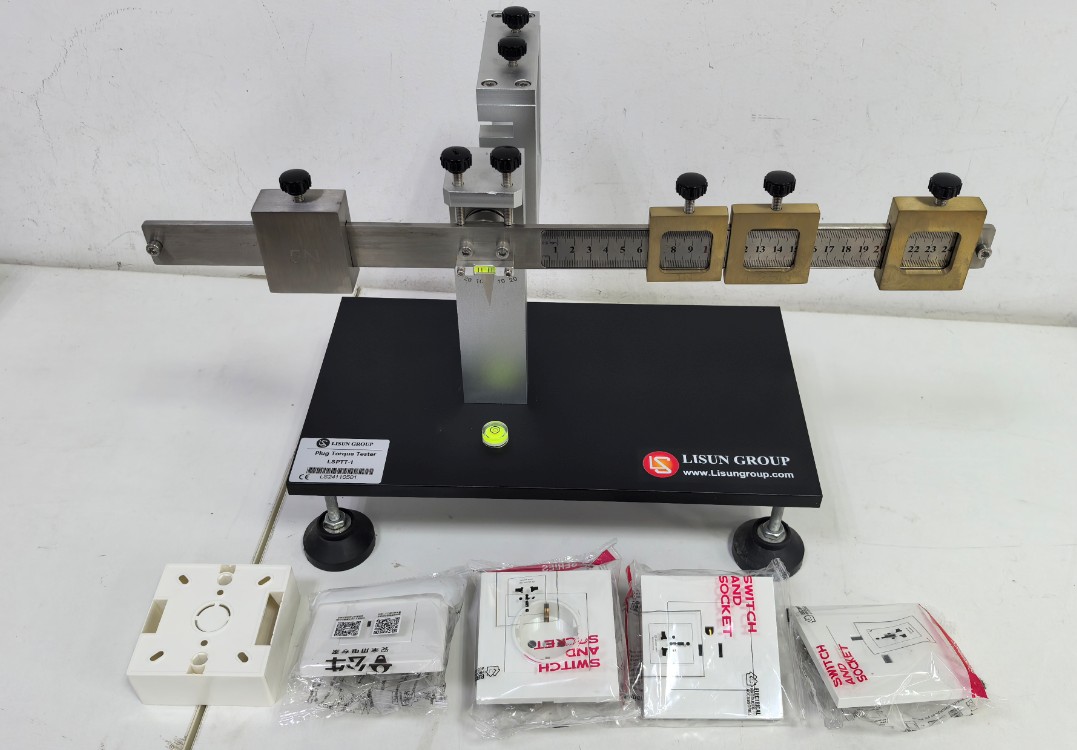

设备配有几种常见插座，以方便进行试验。见下图：

注意事项

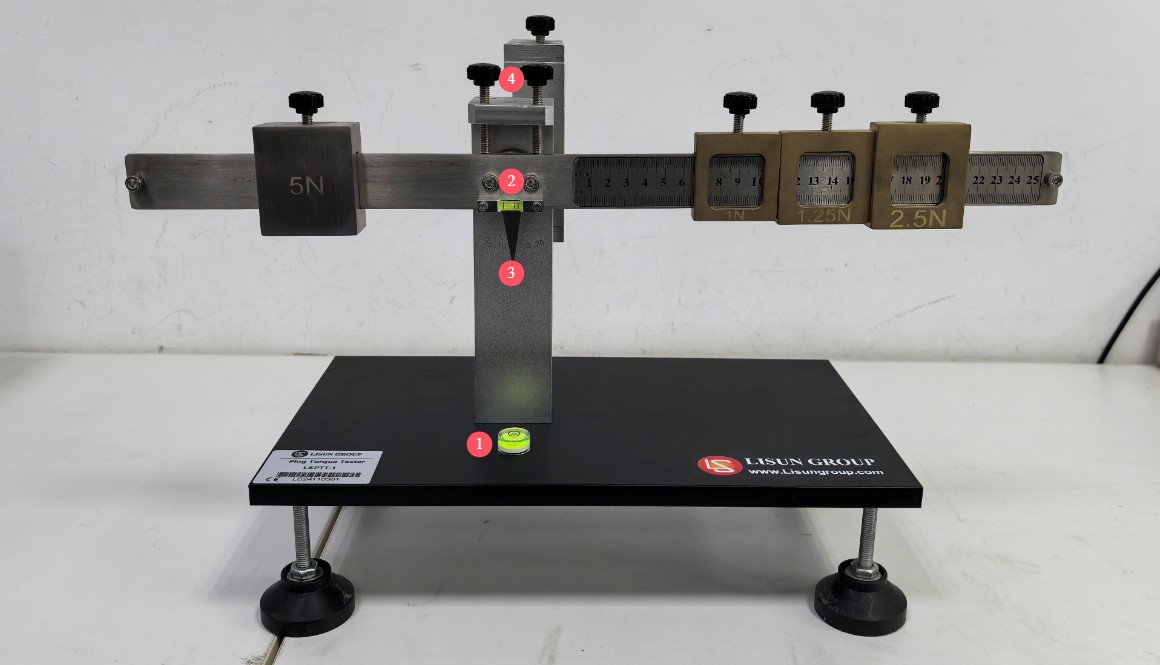

将设备放在稳固的水平台面，调整底座，参考= 1 * GB3①处气泡使整个设备处于水平状态。可调节= 2 * GB3②处螺丝间隙，参考钢尺上气泡，确保= 3 * GB3③指针在指向0度位置时，钢尺处于水平位置。注意调钢尺的时候需要将适当松紧= 4 * GB3④处两个手旋螺丝。

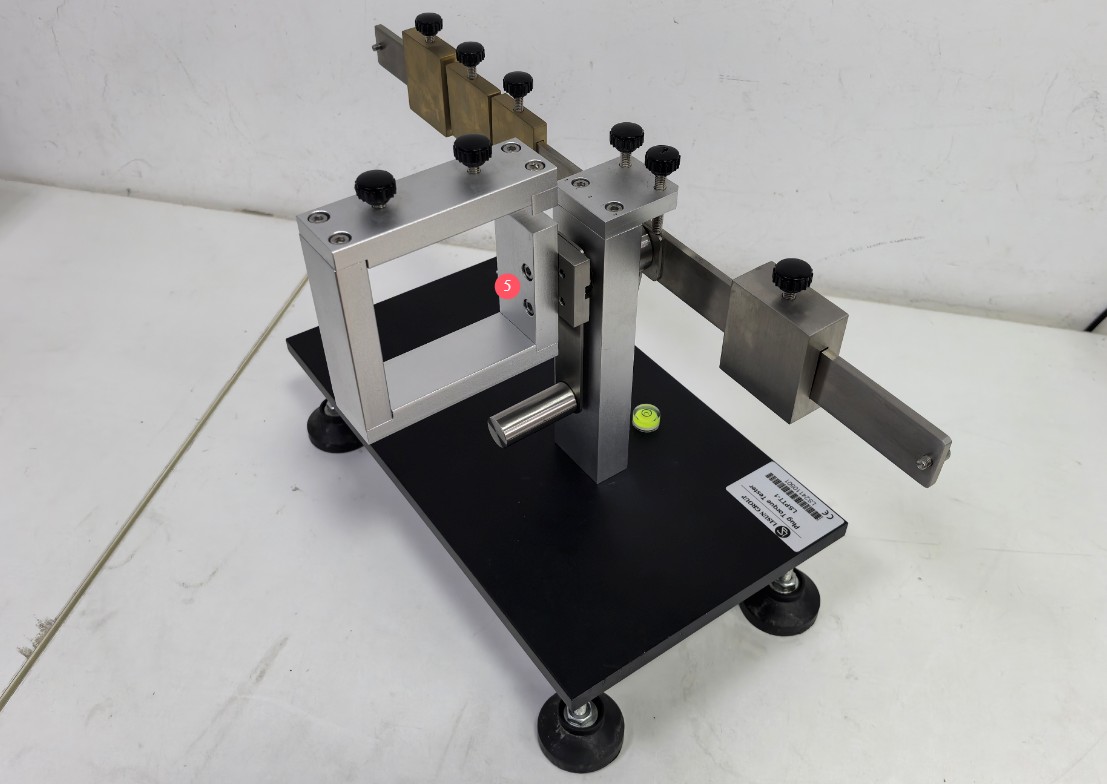

调节= 5 * GB3⑤处螺丝间隙，使插座夹具处于垂直方向。

设备使用

调节装置右部的测试砝码使砝码左边缘位于钢尺的10mm处，然后再调节左部的平衡调节砝码，使平衡臂处于水平状态，然后观察平衡臂上的水平仪是否水平（水平泡在中间位置是处于水平状态），如水平则是输出插座的插合面处于垂直位置，如不水平则再微调平衡臂。

将样品插入输出插座，向右调整砝码在平衡臂上的位置，使插合面处于垂直位置（观察水平泡是否在中间位置）。

读出钢尺上的数值，乘以砝码的重量，所得即为样品施加给输出插座的力矩，也可将2.5N砝码放在平衡臂距起点（装置右部的测试砝码左边缘位于钢尺的10mm处）100mm 处，通过观察平衡臂的状态来判断样品施加力矩是否标准规定的范围内。
