单相交流变频稳压电源

1、设备基础认知

1.1 核心技术参数

参数/型号	LSP-500VAS, LSP-1KVAS, ……LSP-15KVAS
容量	500VA，1kVA，……15kVA
电路形式	（IGBT）正弦脉宽调制（SPWM）
输出电压	单相，自动档：0~150V/150.1~300V；高档锁定：0~300V
最大输出电流	4.5A（低档）/2.25A（高档），9A（低档）/4.5A（高档），……136A（低档）/68A（高档）
输出频率	45.00~70.00Hz
波形失真度	≤1%（高/低档电压为220V/110V±15%，阻性负载）

1.2 设备配置核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	LSP-VAS系列电源。LSP-2KVAS及以下为台式电源；LSP-2KVAS以上为立式电源
②	LSP-2KVAS及以下配常规电源线；LSP-2KVAS以上为接线端子，用户需自行接线
③	RS232通讯线

1.2.3 电子文档下载

电子版使用说明书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

注1：LISUN光谱辐射计及分布光度计软件均可操控LSP-VAS系列电源，但单独LSP-VAS电源无独立配套软件，请在设备前面板进行操作。。

2、安全使用注意事项

2.1 用电安全规范

设备输入电源单相AC 220V±10V、50/60Hz，须符合安全标准，具备良好保护接地功能，保护接地电阻≤4Ω，防止触电。

2.2环境安全规范

在室内使用，避免阳光直射；放于坚固平稳桌面，避免剧烈振动；无粉尘、无腐蚀性气体、无易燃易爆品；远离强磁场、强电场；通风良好，设备四周留≥10cm散热空间，禁止遮挡散热风扇出风口；工作环境：温度5℃~35℃，相对湿度≤65% RH。

2.3操作安全规范

禁止湿手操作设备、插拔电源线；接线/拆线前必须停止输出；设备工作时禁止触摸输出端子、内部元件、负载及负载接线；禁止在输出状态下直接关机，须先切断输出后再关机；出现异味、冒烟、异响、过热，立即断电，禁止继续操作。

3、设备介绍及接线

3.1 前面板介绍

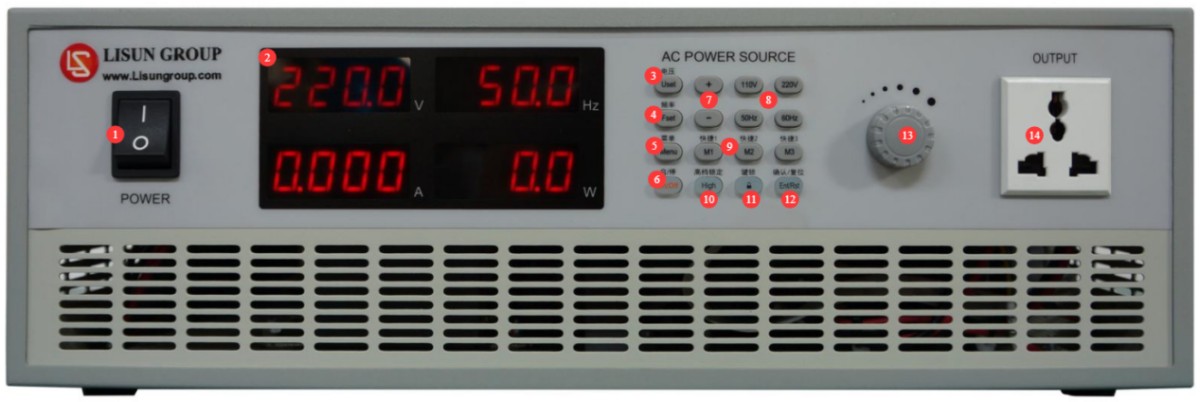

3.1.1 台式电源

见图3-1。

编号	说明
①	电源开关
②	参数显示窗口。待机状态下仅显示当前所设置的电压及频率；输出状态下显示当前输出的电压、频率、电流及功率；在输出状态下按菜单键，可切换显示功率因数
③	电压设置键
④	频率设置键
⑤	菜单键，待机状态下按下，可设置电流报警值、通讯协议、波特率等系统参数。注：若有需要，可设置电流预置报警值；其它参数保持出厂默认值即可
⑥	输出键
⑦	数值增减键
⑧	快捷设置键
⑨	记忆键
⑩	高档锁定键
⑪	键盘锁
⑫	确认键/复位键
⑬	旋钮，与数值增减键功能一致
⑭	输出插座，请连接您的交流负载

图3-1

3.1.2 立式电源

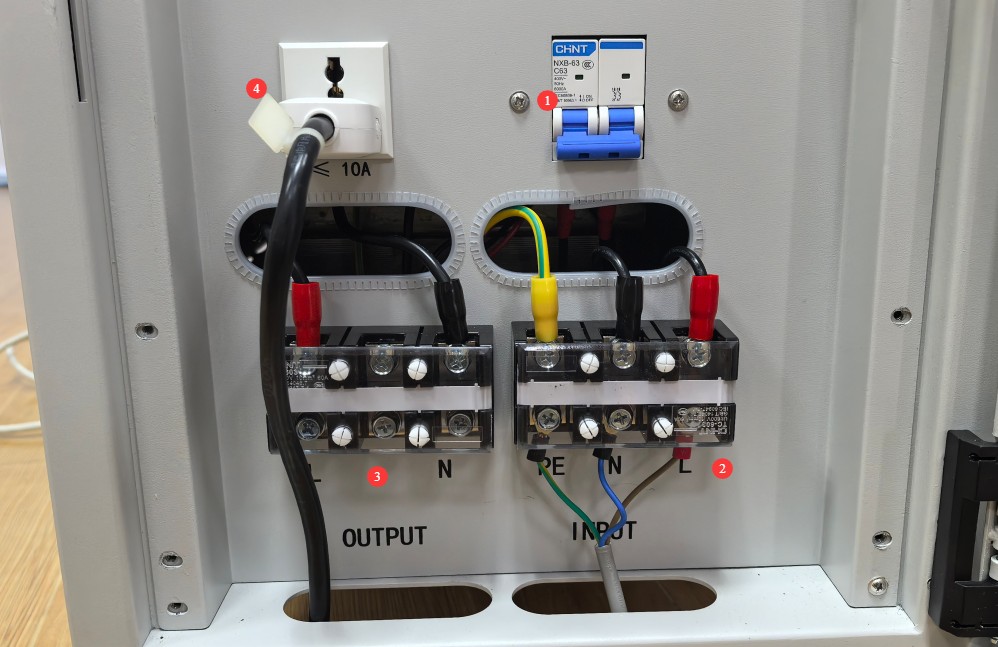

见图3-2。除此之外，其它前面板操作与3.1.1相同。

编号	说明
①	电源开关
②	电源输入接线端子，请为设备连接至合适电源
③	电源输出接线端子，请连接您的交流负载
④	输出插座，请连接您的交流负载（仅限≤10A的负载）

图3-2

注：输出输出线径须适配所接AC负载。

3.2 背面板介绍

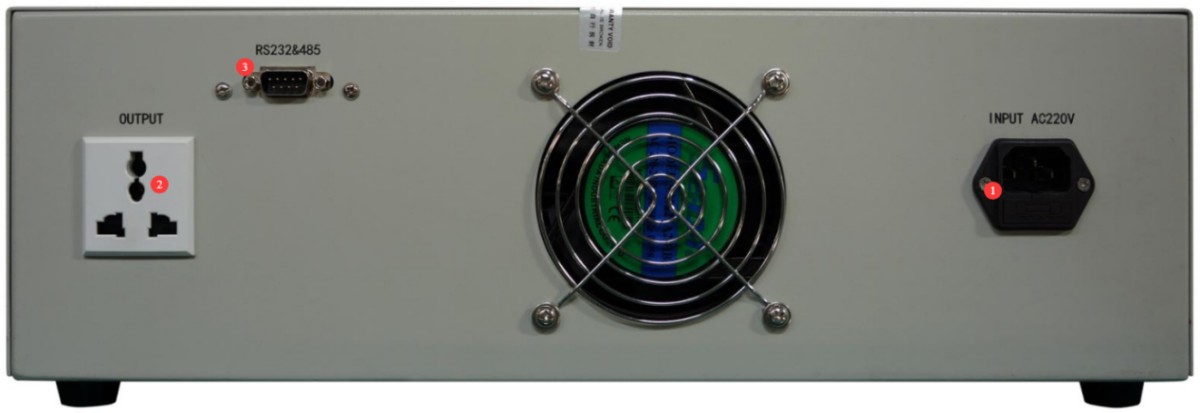

3.2.1 台式电源

见图3-3。

编号	说明
①	电源线插孔含保险丝，为设备连接至合适电源
②	输出插座，请连接您的交流负载
③	RS232通讯线接口，若您需要使用其它软件控制电源输出，请连接至电脑

图3-3

3.2.2 立式电源

立式电源背面仅有一个RS232通讯接口。

设备操作

4.1 常规操作

操作步骤	说明
①	确认是否需要高档锁定。自动档：0~150V/150.1~300V，连续可调；高档锁定：0~300V，连续可调
②	若有需要，参考3.1.1设置电流报警值，电源输出时，输出电流若达所设置的电流报警值，则自动切断输出并报警，需按复位键消除报警
③	使用电压设置键、频率设置键、快捷设置键、数值增减键、旋钮，设置输出电压及频率
④	按下输出键启动输出
⑤	输出状态下，可使用数值增减键、旋钮，继续调输出电压
⑥	再次按下输出键切断输出

4.2 记忆键使用

设备可记忆三组数据，以实现快速设置并输出，分别存储于M1、M2、M3。以M1为例。

操作步骤	说明
①	待机状态下长按M1键5秒，进入电压设置，设置所需要的输出电压
②	再按M1键，进入频率设置，设置所需要的输出频率
③	再按M1键即可保存退出
④	按M1键，即可调用所保存的数据
⑤	按输出键启动输出；输出状态下，可使用数值增减键、旋钮，继续调输出电压；再次按下输出键切断输出

5、设备日常维护与保养

5.1 日常维护

5.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

5.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；风扇通风口无堵塞；开机后检查指示灯、显示屏正常。

5.2 存储规范

5.2.1 存储环境要求

温度5℃~35℃，相对湿度≤65% RH，干燥、无尘、无腐蚀气体。

5.2.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每月通电10分钟，防止元件受潮损坏。

5.3 校准周期要求

为确保设备测量精度与使用可靠性，建议定期将其送检至具备相应资质的第三方计量机构进行校准。推荐校准周期为12 个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

6、常见故障排查与处理

故障现象	可能原因	处理方法
无法开机	输入电源线故障、保险丝熔断	检查输入电源线；检查保险丝，若熔断，更换同规格保险丝，禁止加大电流规格
输出电压无法连续调试	档位切换问题	若不使用高档锁定键，则输出为自动档，低档最高输出电压150V，高档最低输出电压150.1V
输出时报警	负载超出电源容量	例LSP-500VAS最大容量为500VA，请勿连接超出电源容量的负载
风扇不转	灰尘堵塞、电机故障	断电，清理风扇灰尘；仍异常请联系我们检修或更换风扇

7、装箱清单

序号	名称	数量
①	LSP-*VAS系列电源主机	1台
②	电源线（仅LSP-2KVAS及以下型号配常规电源线）	1根
③	RS232通讯线
