精度交流变频纯正弦波稳压电源

1、设备基础认知

1.1 核心技术参数

参数/型号	LSP-500VARC	LSP-500VARC-Pst	LSP-1KVARC	LSP-1KVARC-Pst
输出电压	单相：2V-150V/2V-300V
最大输出电流	4.2A（2V-150V），2.1A（2-300V）
输出频率	45.00~65.00Hz
总谐波失真	≤0.3％（空载或阻性负载满载）
等效内阻	≤0.1Ω（零内阻设计）
电流准确度	±(0.02%读数＋0.01%量程＋1字)＜5A；±(0.03%读数＋0.02%量程＋1字)≥5A
电压分辨率	0.1V
电流分辨率	0.001A
显示参数	电压、电流、功率、功率因数、频率
输入电源	单相AC 110V/220V，50/60Hz

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	LSP系列电源
②	电源线
③	RS232/RS485通讯线
④	备用保险丝

1.2.3 电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

注：LISUN光谱辐射计及分布光度计软件均可操控LSP系列电源，本说明书仅介绍电源专用软件的操作。

2、安全使用注意事项

2.1 用电安全规范

设备输入电源单相AC 110V/220V±10V、50/60Hz，须符合安全标准，具备良好保护接地功能，保护接地电阻≤4Ω，防止触电。

注：LSP系列电源背面板有输入电压切换开关，参考3.2，请注意！

2.2环境安全规范

在室内使用，避免阳光直射；放于坚固平稳桌面，避免剧烈振动；无粉尘、无腐蚀性气体、无易燃易爆品；远离强磁场、强电场；通风良好，设备四周留≥10cm散热空间，禁止遮挡散热风扇出风口；工作环境：温度5℃~35℃，相对湿度≤65% RH。

2.3操作安全规范

禁止湿手操作设备、插拔电源线；接线/拆线前必须停止输出；开机后预热至少10分钟再输出；设备工作时禁止触摸输出端子、内部元件、负载及负载接线；开关机间隔≥3分钟，避免冲击损坏；禁止在输出状态下直接关机，须先切断输出后再关机；出现异味、冒烟、异响、过热，立即断电，禁止继续操作。

3、设备介绍及接线

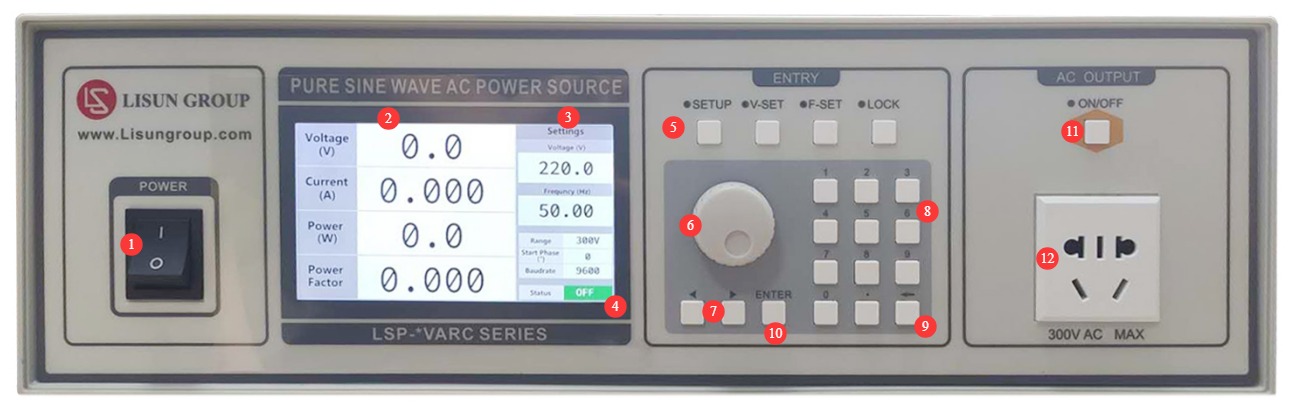

3.1 前面板介绍

编号	说明
①	电源开关
②	显示屏左半边为显示区域，由上至下分别为：电压、电流、功率、功率因数
③	显示屏右半边为设置区域，由上至下分别为：电压、频率、电压范围、起始相位、波特率
④	显示屏右下角显示电源输出状态，若电源报警，则显示报警代码
⑤	功能按键从左至右分别为：设置、电压设置、频率设置、锁屏
⑥	旋钮，设置时改变数字大小，顺增逆减
⑦	左右键，设置时改变数字大小，或改变数字位
⑧	数字键，0至9数字及小数点
⑨	清除键
⑩	确认键
⑪	输出键
⑫	输出插座，请连接您的交流负载

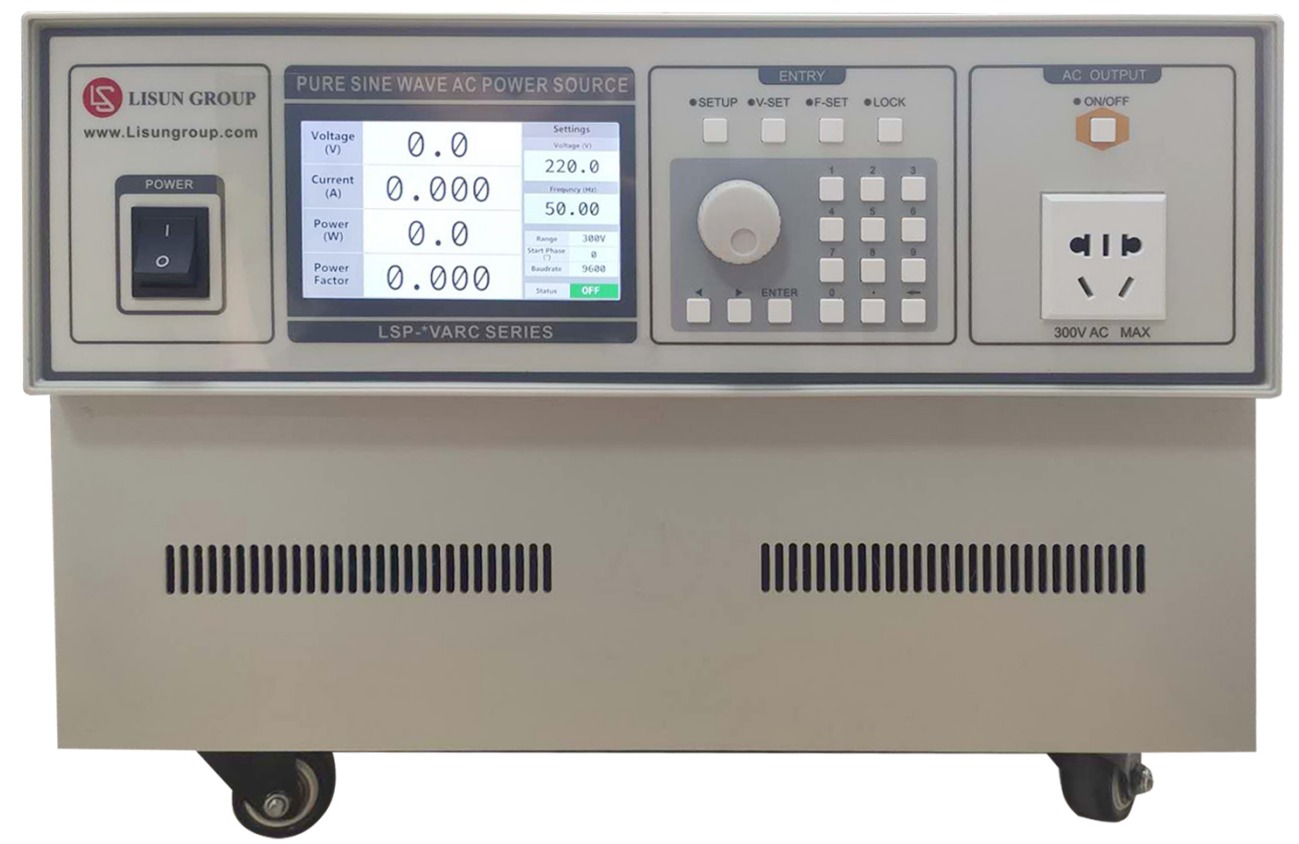

注：LSP-500VARC系列为小型电源，前面板外观如上图所示。LSP-1KVARC系列为大型电源，前面板外观如下图所示。两种系列电源前面板操作完全一致。

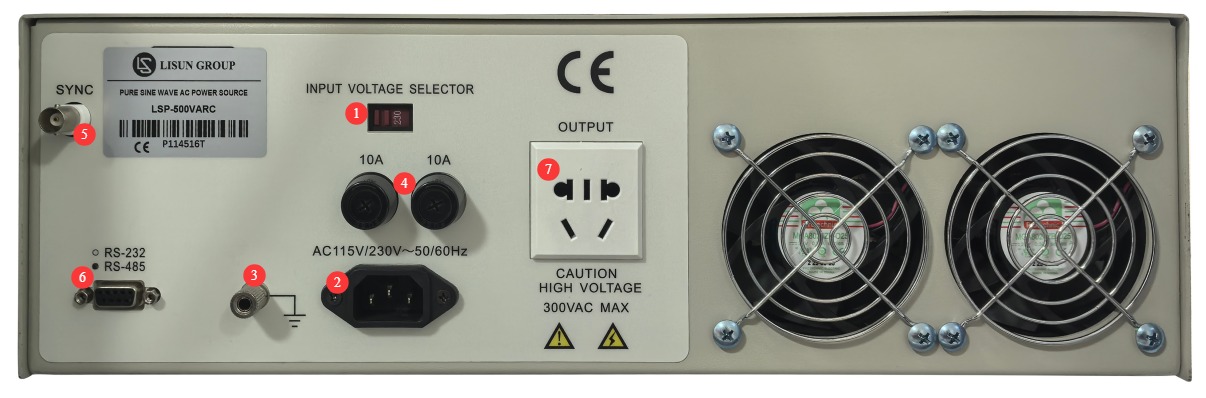

3.2 背面板介绍

编号	说明
①	输入电压切换，出厂时已默认切换至220V。注：切换开关110V+输入220V=电源烧坏；切换开关220V+输入110V=电源无法启动 注：LSP-500VARC背面一个切换开关；LSP-1KVARC背面两个切换开关，要同时切换
②	电源线插孔，为设备连接至合适电源
③	保护接地端子，内部与电源线接地端子短接，若电源线已具备良好保护接地功能，则此端子无需接线
④	保险丝
⑤	触发信号接口，与LISUN LSRF-3设备一起使用时需要使用
⑥	RS232/RS485通讯线接口，若需要使用电脑软件设置并控制电源输出，请连接至电脑通讯端口，或使用USB转接线连接至电脑USB接口
⑦	输出插座，与前面板输出插座功能相同，二选一进行连接即可

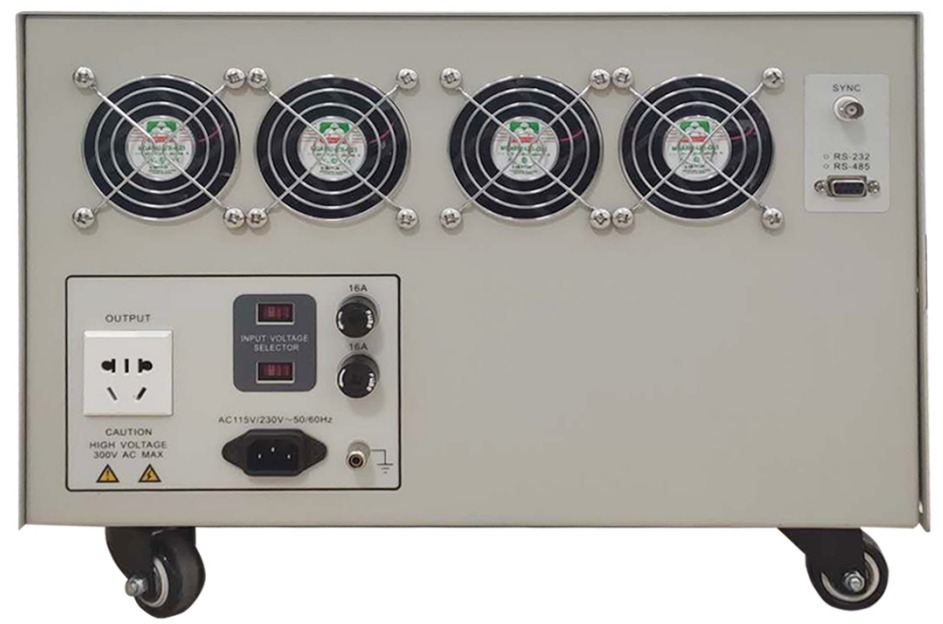

注：LSP-500VARC系列为小型电源，背面板外观如上图所示。LSP-1KVARC系列为大型电源，背面板外观如下图所示。两种系列电源前面板操作完全一致。

4、设备操作

4.1 准备工作

显示屏语言切换：同时按住数字键1、5、9可将屏幕显示语言在中文、英文之间进行切换。

4.2 操作步骤

操作步骤	说明
①	按设置键，首先设置电压范围，150V或300V，可使用旋钮或左右键进行设置，设置好后，按确认键
②	自动进入起始相位设置，默认为0°，如有特殊需求，可在0°至359°之间进行设置，可使用左右键和旋钮进行设置，设置好后，按确认键
③	自动进入波特率设置，出厂默认9600，当需要使用软件操控设备时，波特率需设置为9600，可使用左右键及旋钮设置好后，按确认键
④	按电压设置键，设置输出电压，可使用数字键直接进行设置，设置好后，按确认键
⑤	按频率设置键，设置输出频率，可使用数字键直接进行设置，设置好后，按确认键
⑥	确认接线和设置无误后，按输出键启动输出，输出状态下可通过旋钮微调输出电压，再次按输出键可切断输出

5、软件操作

5.1 准备工作

5.1.1 硬件准备

参考4.2，确认设备波特率为9600。

5.1.2 软件准备

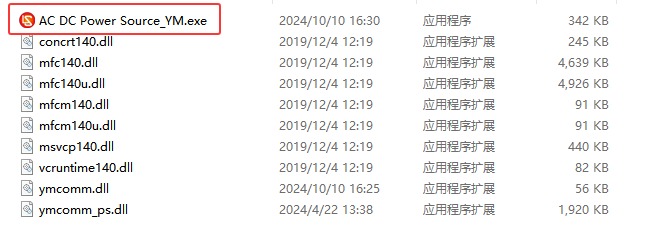

将软件文件夹复制至电脑。无需安装，直接双击以下文件即可打开软件界面。

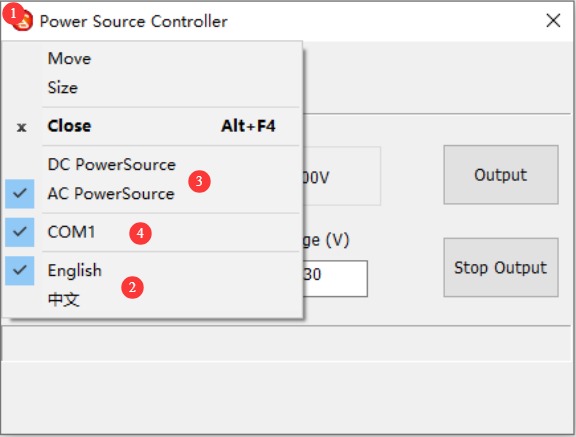

编号	说明
①	点击软件界面左上角LISUN红色LOGO
②	选择软件界面显示语言，中文或英文
③	选择AC电源
④	选择正确的通讯端口，可至电脑“设备管理器”，以确认其使用的通讯端口

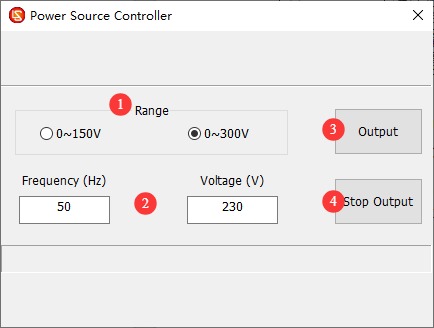

5.2 使用软件控制AC电源输出

编号	说明
①	设置电压范围
②	设置输出频率和电压
③	点击可启动输出
④	点击可切断输出

6、设备日常维护与保养

6.1 日常维护

6.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

6.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；风扇通风口无堵塞；开机后检查指示灯、显示屏正常。

6.2 存储规范

6.2.1 存储环境要求

温度5℃~35℃，相对湿度≤65% RH，干燥、无尘、无腐蚀气体。

6.2.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每月通电10分钟，防止元件受潮损坏。

7、常见故障排查与处理

故障现象	可能原因	处理方法
无法开机	输入电压切换开关切换错误、保险丝熔断	检查输入电压切换开关；断电，排除输出短路/过载，更换同规格保险丝，禁止加大电流规格
风扇不转	灰尘堵塞、电机故障	断电，清理风扇灰尘；仍异常请联系我们检修或更换风扇
显示屏右下角报警代码02	当输出短路、电流超限、功率超限时电源会自动切断输出以自我保护	请关闭 LSP 电源输出，检查线路并排除输出短路的情况，再重新输出；若负载电流或功率超出电源上限，则您需要购买更大的AC电源
显示屏右下角报警代码01	有保险丝熔断	请关闭 LSP 电源并移除电源线，检查电源背面板所有保险丝，更换同规格保险丝，禁止加大电流规格

8、装箱清单

序号	名称	数量
①	LSP系列电源主机	1台
②	电源线	1根
③	RS232/RS485通讯线
④	备用保险丝	2个
