1、开箱与设备基础认知

1.1 开箱检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2 系统组成及介绍

1.2.1 型号区分

型号	尺寸区分	核心功能区分
LSG-6000S	小型	包含近场光度探头、远场光度探头；无光谱辐射计
LSG-6000SCCD		包含近场光度探头、远场光度探头；有光谱辐射计
LSG-6000	标准型	包含近场光度探头、远场光度探头；无光谱辐射计
LSG-6000CCD		包含近场光度探头、远场光度探头；有光谱辐射计
LSG-6000B	大型	包含近场光度探头、远场光度探头；无光谱辐射计
LSG-6000BCCD		包含近场光度探头、远场光度探头；有光谱辐射计
LSG-6000L	超大型	包含近场光度探头、远场光度探头；无光谱辐射计
LSG-6000LCCD		包含近场光度探头、远场光度探头；有光谱辐射计

1.2.2 核心硬件组件

注：以下表格为整套系统的核心硬件，您所购买的设备可能只包含其中一部分，参考本说明书操作时，请注意。

组件名称	型号	核心功能
分布光度计主机	LSG-6000系列	和光度探头、光谱辐射计一起，用于测试光度参数及光度参数空间分布，色度参数及色度参数空间分布
光谱辐射计	LMS-9000CG	已预安装于LSG-6000主机内。用于测试色度参数及色度参数空间分布，如色温、空间颜色分布等
近场光度探头	PM400C（N）	适用于近场光度参数和光度参数空间分布测试
远场光度探头	PM400C（F）	适用于远场光度参数和光度参数空间分布测试
标准灯	SLS-150W	用于给暗室定标，包含光度探头和光谱辐射计
E27夹具	/	用于C-Gamma测试，适用于球泡灯
十字夹具		用于C-Gamma测试，适用于其它室内及户外灯具
方形夹具		用于B-Beta测试，适用于泛光灯
十字激光		安装调试时使用，定标及测试时用于确定标准灯和样品灯具位置和方向
机柜	CASE-19	用于摆放角度控制仪、功率计、DC和AC电源。内含电源接线板、RS485通讯盒等
角度控制仪	RT-300C	用于显示和控制分布光度计的角度。一般情况下不需要操作，使用软件控制即可
功率计	LS系列	测量样品电压、电流、功率、功率因数等电参数
DC电源	DC系列	为DC样品、标准灯、辅助灯提供稳定直流电源
AC电源	LSP系列	为AC样品提供稳定纯正弦波交流电源

1.2.3 软件、说明书及证书等

出货时，包含所有文件的下载链接已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

包含软件、使用说明书、质保卡、标准灯校准证书等重要文件，以及其它相关文件。

1.3 测量参数

LSG-6000系列：光强数据，光强分布、区域光通量、灯具效率、亮度分布（可选）、利用系数、亮度限制曲线、眩光等级、等照度曲线、最大允许距高比、灯具曲线VS照明区域、等光强曲线、有效发光角度、EEI、UGR等。

LSG-6000*CCD系列内置光谱辐射计，除了测试以上参数外，还可测试：CCT、CRI、TM-30-24、Spectrum、(x, y)/(u, v)、PAR、PPF和PPFD空间分布测试等。

2、注意事项

2.1 电气安全

系统需连接AC 220V±5%，频率50Hz/60Hz稳定电源，确保接地良好，接地电阻≤4Ω。禁止在电源接线松动、线缆破损的情况下使用设备。

2.2 环境安全

避免在湿度大于70%（无结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃

控制室及暗室均需保持干燥、通风、无粉尘、无腐蚀性气体，环境温度15-35℃，相对湿度≤85%；

避免设备靠近强磁场、强电场或腐蚀性气体；

2.3 暗室操作规范

2.3.1 暗室说明

暗室内部需要全部喷涂成哑光黑，即不反光的纯黑色，包含所有墙壁、天花板、地板、隔板、门等。照明灯、空调、电源开关等少量部件可能无法涂成黑色，只要不出现在分布光度计主机与光度探头之间的光路上即可；

设备安装调试好后，暗室内所有硬件的位置请不要挪动，包含主机底座、光度探头底座、光度探头方向、光纤方向，否则可能会导致测试结果不准确；

暗室在投入使用时，请尽量保持其无尘状态；

确保暗室门关闭，且将暗室内部照明灯关闭时，无任何外部光线进入暗室。

2.3.2使用时

进入暗室时脱鞋或穿鞋套，避免携带灰尘进入暗室；

可将暗室内空调设置为25℃，调为微风模式，避免较大空气流动对测试结果产生影响；

样品灯具须安装牢固，避免测试过程中掉落损坏分布光度计主机；

分布光度计主机上请勿放置杂物，分布光度计旋转范围内请勿放置杂物，避免损坏分布光度计；

测试过程中需保持暗室密闭，避免外界光线干扰测试结果。

2.3.3 不使用时

不使用时保持暗室关闭，闲人免进，避免灰尘进入暗室。

2.4 标准灯操作规范

标准灯寿命为1年，仅在安装调试时用于光度探头和光谱辐射计定标，若您暗室状态保持不变（内部涂层颜色、内部尺寸、硬件安装位置和方向等），则无需重新定标；

若您作为试验室，需要每年对暗室进行校准，可重新购买标准灯；

刚使用完的标准灯温度较高，禁止触碰，冷却10分钟后再放回灯盒；

避免标准灯灯泡表面沾染污渍，若有污渍则无法继续作为标准灯使用；

暗室内使用的标准灯为方向性标准灯，即其颜色、光强数据为特定方向的数据，请勿将标准 灯灯泡从其支架上拆下，否则标准灯失效。

2.5 光纤操作规范

光纤不能过度弯折（弯曲半径≥10cm），禁止踩踏或挤压光纤，否则可能会损坏导致测试结果异常。

2.6 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、软件安装

3.1 软件运行环境

运行环境：Win7/Win8/Win10/Win11（32/64位），电脑需至少包含1个USB端口。

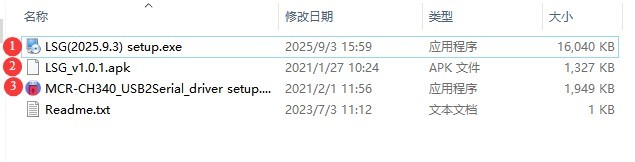

3.2 安装

编号	说明
①	LSG系列分布光度计软件，请双击安装
②	APK程序，可复制至安卓手机进行安装。APP只能用于旋转分布光度计，不能用于测试。且软件完全包含APP的功能，此说明书以软件操作为例
③	RS485通讯盒驱动程序，请双击安装

图0

4.1.3 异常处理

若软件安装过程中，杀毒软件或Windows防火墙提示文件异常，请将杀毒软件或Windows防火墙暂时关闭后，重新尝试安装软件。

4、硬件组装

4.1 准备工作

4.1.1 工具准备

名称	说明
卷尺	总长至少10m
冲击钻	钻头尺寸φ 8, φ10, 及 φ12
螺丝刀	十字螺丝刀，一字螺丝刀，内六角螺丝刀各一套
双开扳手	一套
12英寸活动扳手	最大开口36mm
电动或手动叉车	载重2吨，提升高度1.6m。前叉长度1.2m，宽度0.6米
其它常用工具	手套、锤子、老虎钳、绝缘胶带、纸、笔等

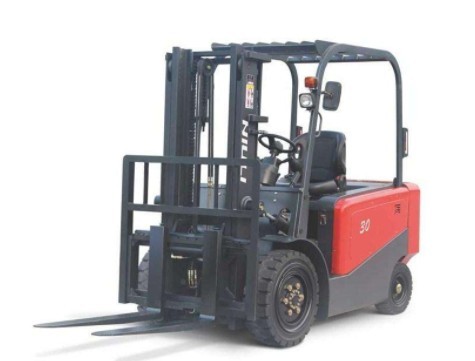

电动叉车：

图1

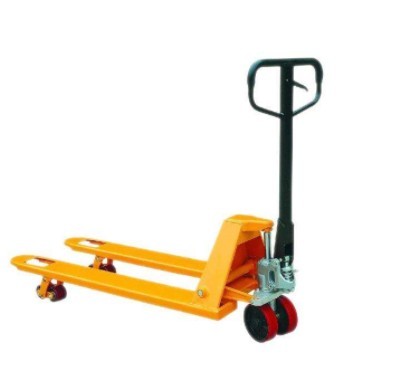

手动叉车：

图2

4.1.2 暗室准备

请确认暗室完全按照我们提供的暗室图纸建造，若实际尺寸有出入，请提前告诉我们以调整安装方案，以确保安装调试可以顺利进行以及测试结果的准确性。

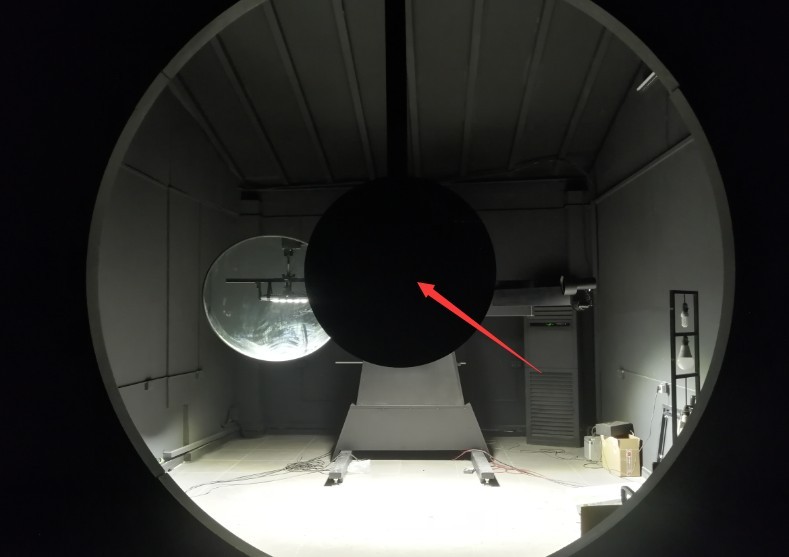

依据暗室图纸，靠近LSG-6000分布光度计主机位置的隔板中间的通光孔正中心包含一块圆形黑色挡板，但请先不要安装此挡板，等所有安装调试步骤结束后再安装此挡板。

图2.1

4.2 机柜设备组装

4.2.1 机柜介绍

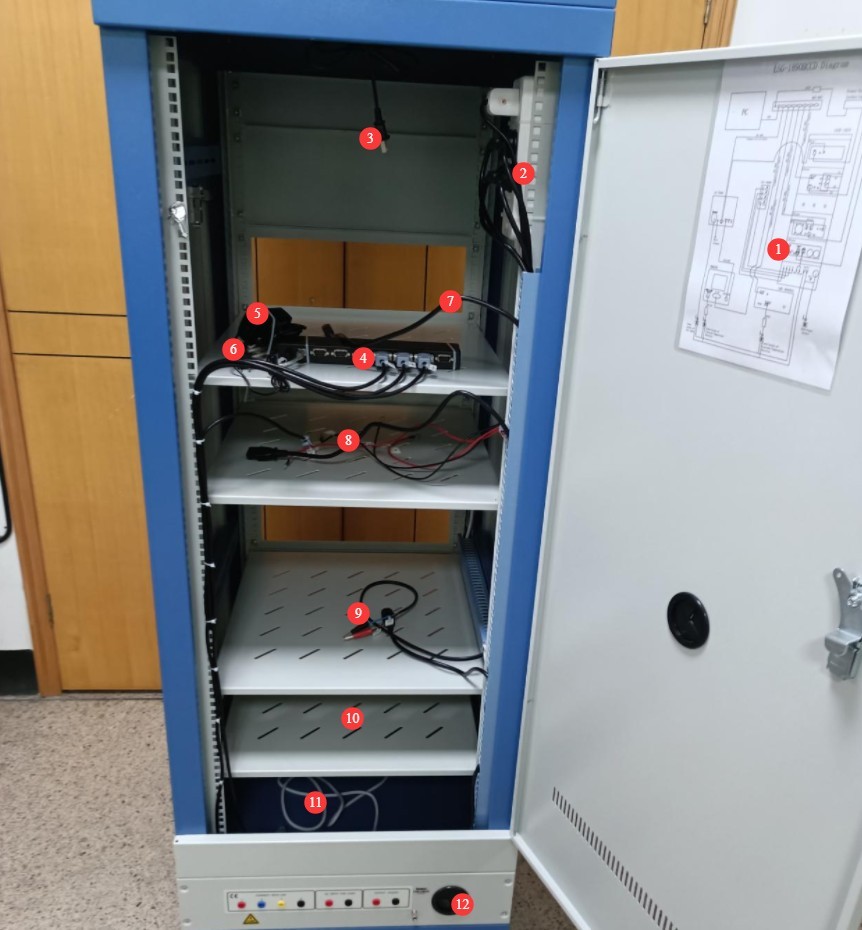

将机柜放置在水平、稳固的工作台，预留足够操作空间。

编号	说明
①	接线图，请依据接线图组装设备
②	电源接线板，用于连接机柜内所有设备的电源线
③	散热风扇电源线，请连接至机柜内电源接线板
④	RS485通讯盒，用于连接所有设备的RS485通讯线
⑤	RS485通讯盒的电源适配器，请连接至机柜内电源接线板
⑥	RS485通讯盒的USB线，需要连接至电脑
⑦	RT-300C角度控制仪接线
⑧	LS系列功率计接线
⑨	DC电源接线
⑩	AC电源接线
⑪	机柜总电源线，用于给机柜内所有设备供电，将其从线孔②中穿出，等设备完全组装好后再连接至电源
⑫	线孔，可将总电源线由此穿出。注：总电源线插头为中国标准插头，您可能需要准备电源转换插头

图3

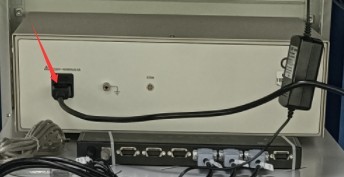

4.2.2 RT-300C安装

目前只需要连接其电源线。

图4

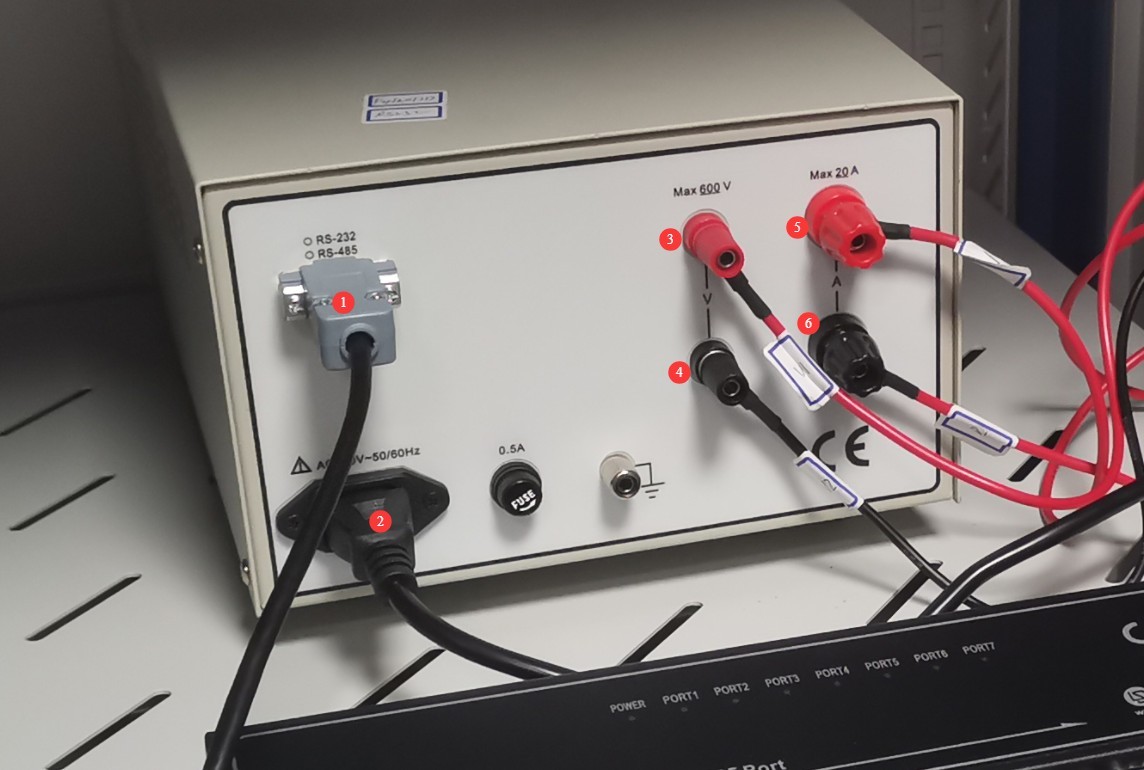

4.2.3 LS功率计安装

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	电源线连接，另一端已连接至机柜内电源接线板
③	V1测试线，连接至功率计电压V红色端子
④	V2测试线，连接至功率计电压V黑色端子
⑤	A1测试线，连接至功率计电流A红色端子
⑥	A2测试线，连接至功率计电流A黑色端子

图5

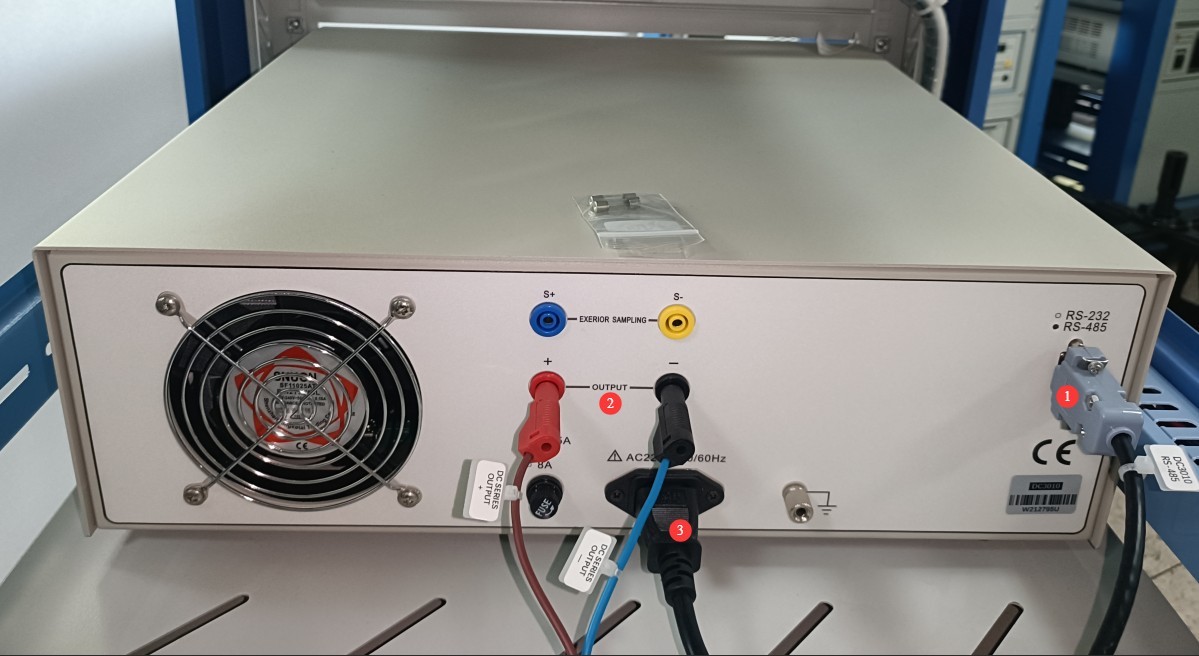

4.2.4 DC电源安装

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	DC电源输出线连接，注意正负极
③	电源线连接，另一端已连接至机柜内电源接线板

图6

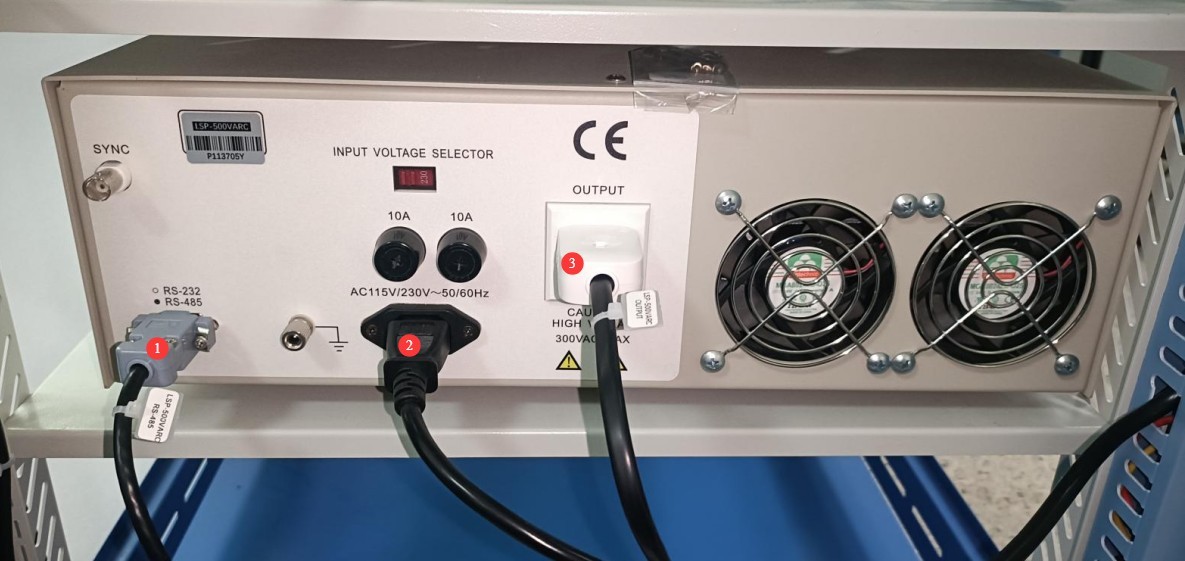

4.2.5 AC电源安装

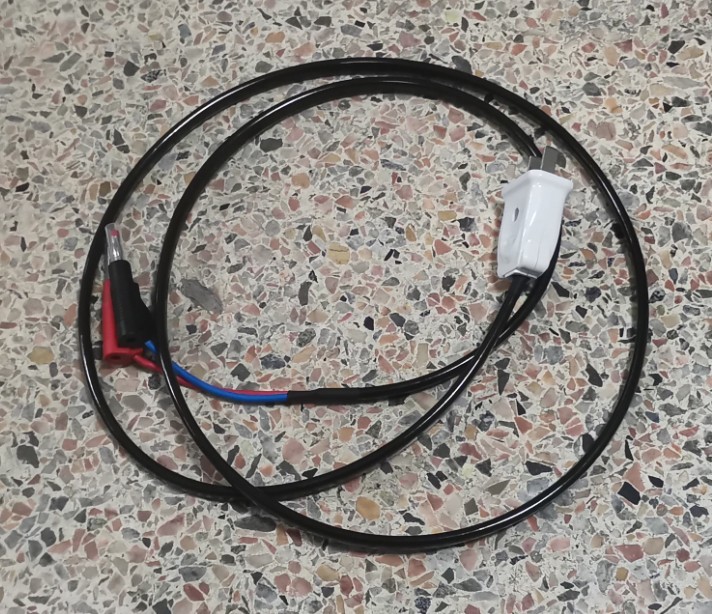

请在配件中找到如下AC电源输出线：

图7

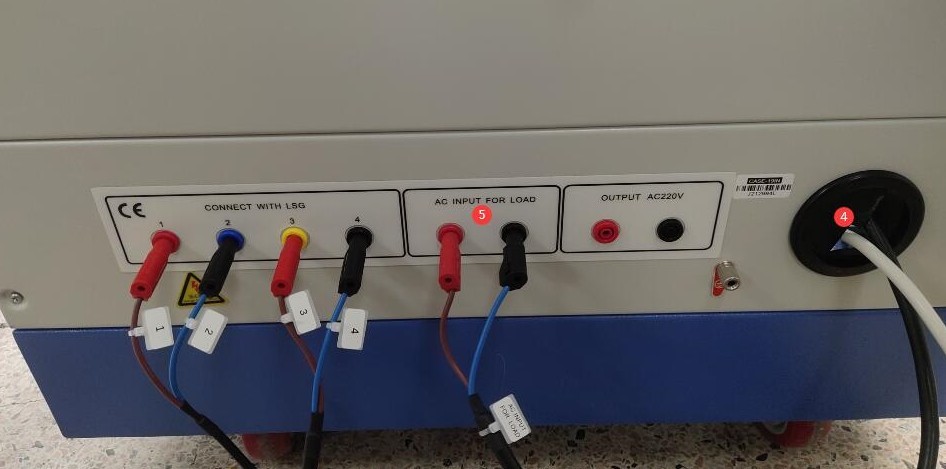

编号	说明
①	RS485通讯线连接，另一端已连接至机柜内RS485通讯盒
②	电源线连接，另一端已连接至机柜内电源接线板
③	AC电源输出线，穿过线孔④连接至位置⑤
④	线孔
⑤	AC电源输出线，穿过线孔④连接至位置③

图8

图9

4.3 LSG-6000分布光度计组装

4.3.1 主机、灯轴、底座组装

4.3.1.1 主机与底座

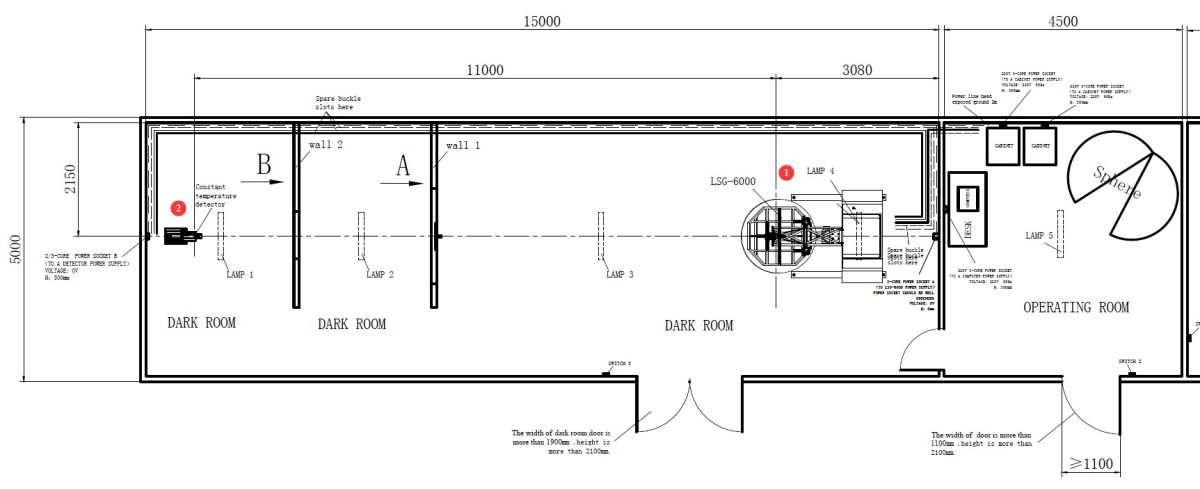

将主机与底座根据暗室图纸，放至合适位置。以如下图纸为例。

编号	说明
①	LSG-6000位置，即可将主机与底座放在这里
②	远场光度探头位置，稍后再进行组装

图9.1

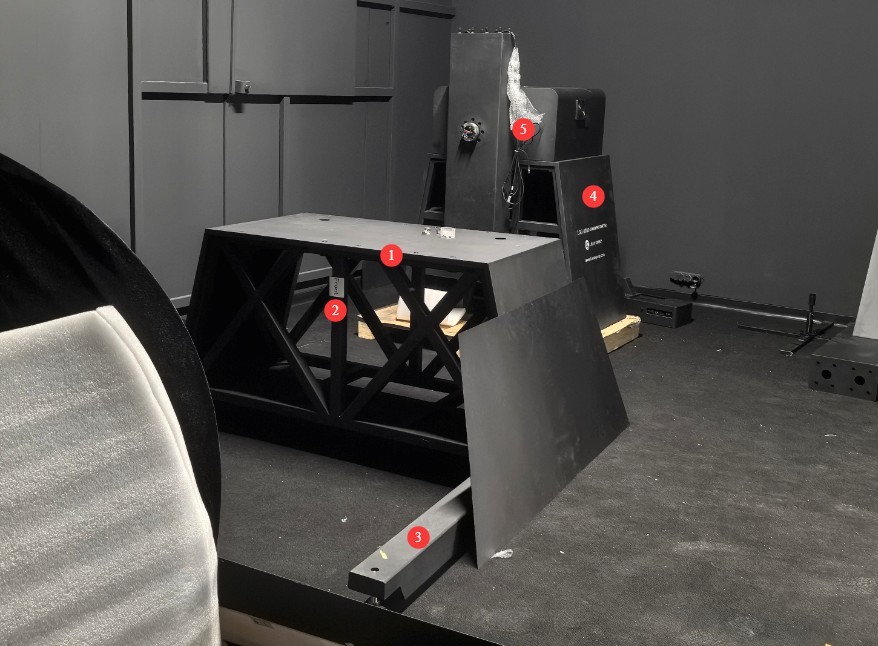

为方便运输，LSG-6000及以上型号主机会拆分为两部分进行运输。可按如下图示位置摆放底座和主机。底座和主机前后方的盖板可直接取下，以方便组装。

编号	说明
①	主机底座
②	贴有FRONT贴纸的一侧朝向暗室远端，即远场探头的方向
③	承重横梁，左右各一根
④	主机。注有旋转臂的一侧朝向暗室远端，即远场探头的方向
⑤	此处预留的线中有些为强电线，已用绝缘胶带包裹，请暂时不要将绝缘胶带去除， 以防触电

图10

注：LSG-6000S小型设备的底座与主机出厂前已组装好。

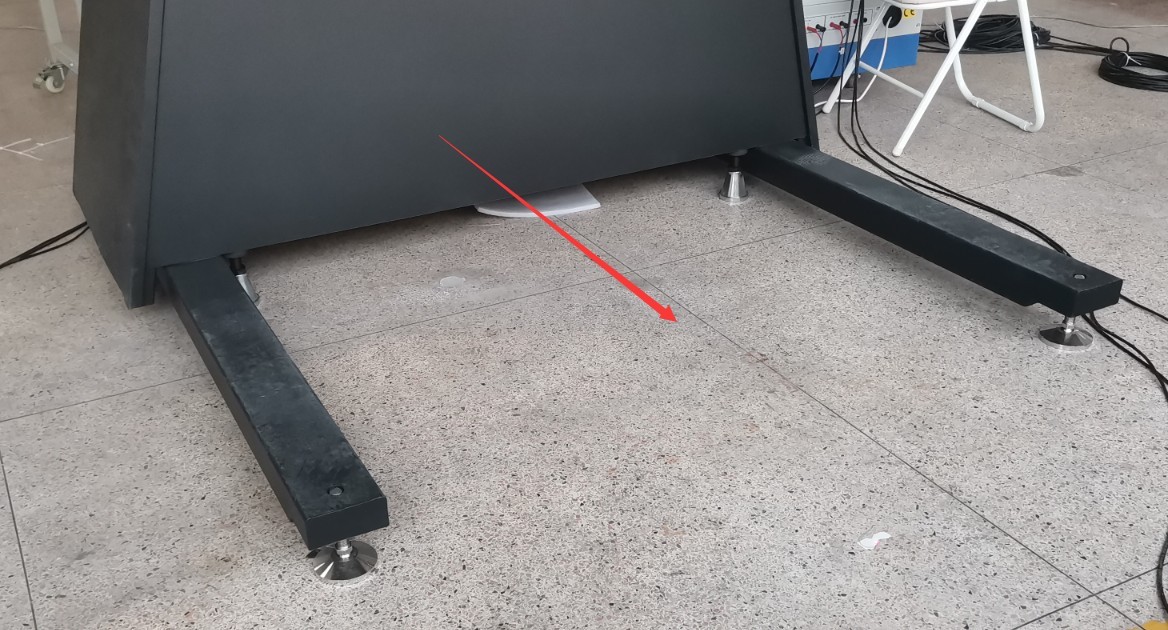

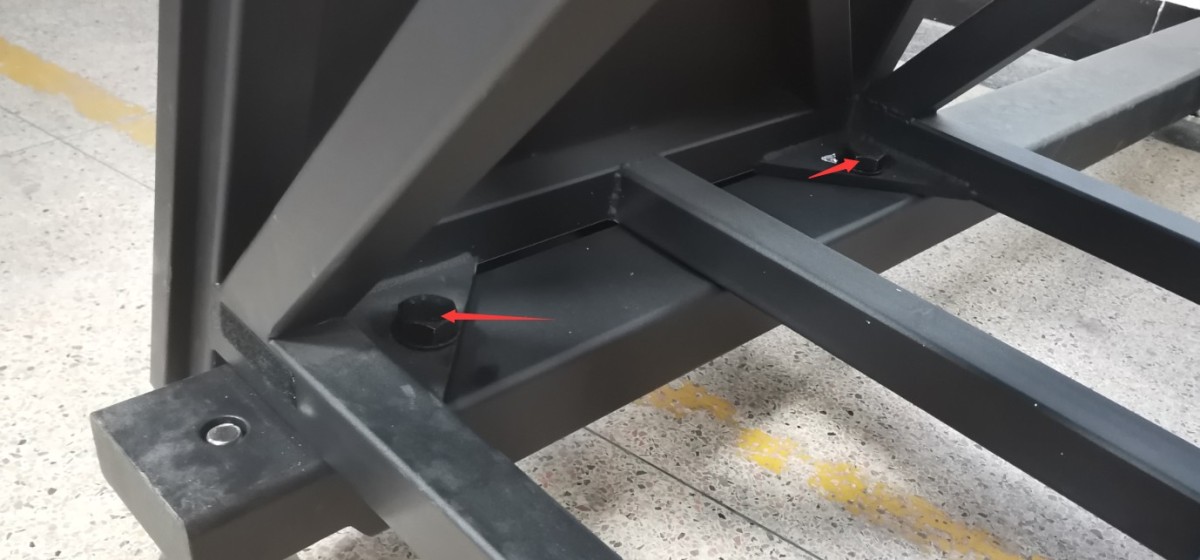

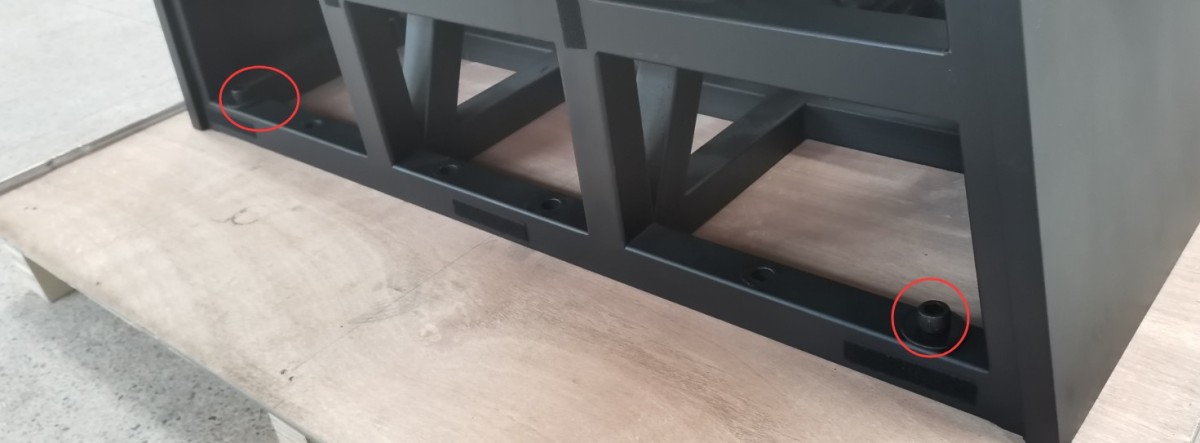

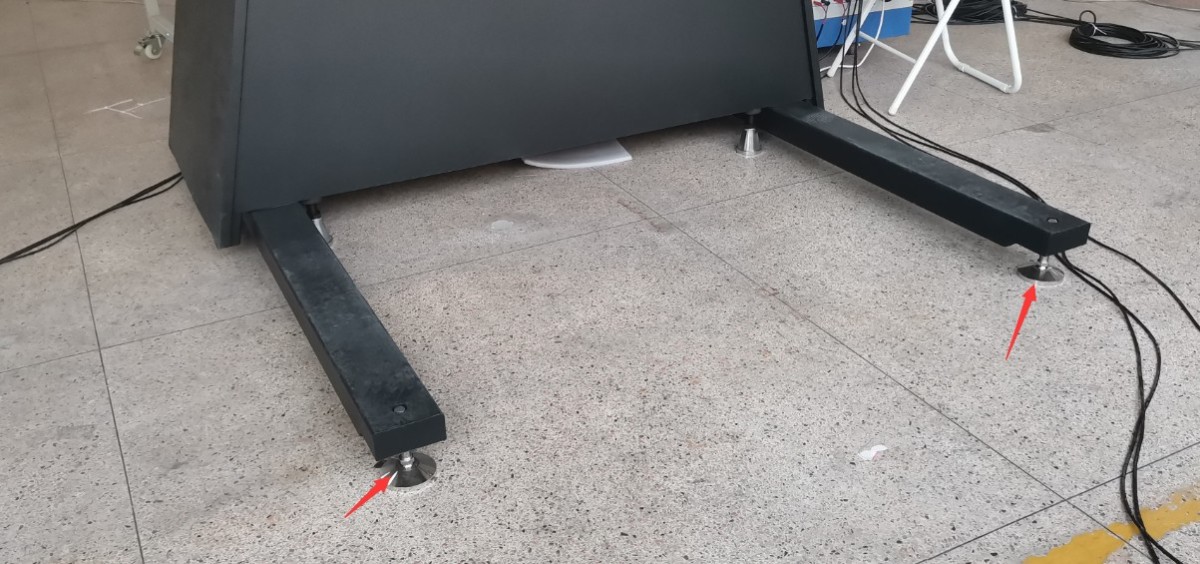

将两根承重横梁安装并固定至底座。横梁的长端，即下图中箭头方向，为暗室远端，即远场探头的方向。

图11

图12

4.3.1.2 灯轴安装

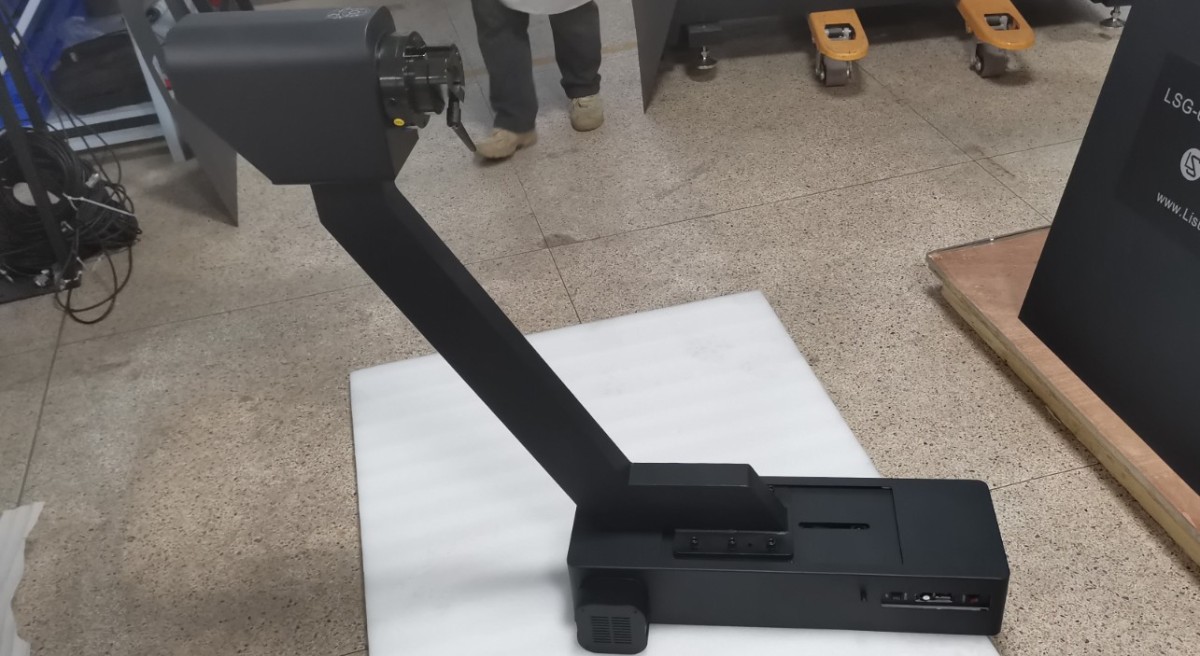

然后找到如下图所示的灯轴。

图13

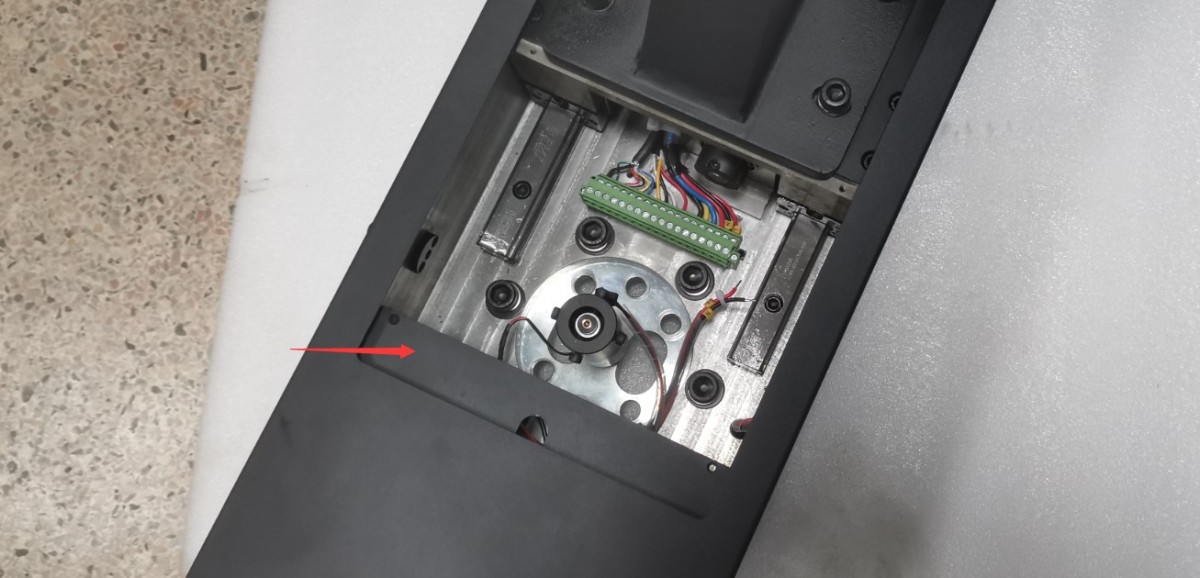

将此处盖板上螺丝拿掉，并将盖板拉到下面。

图14

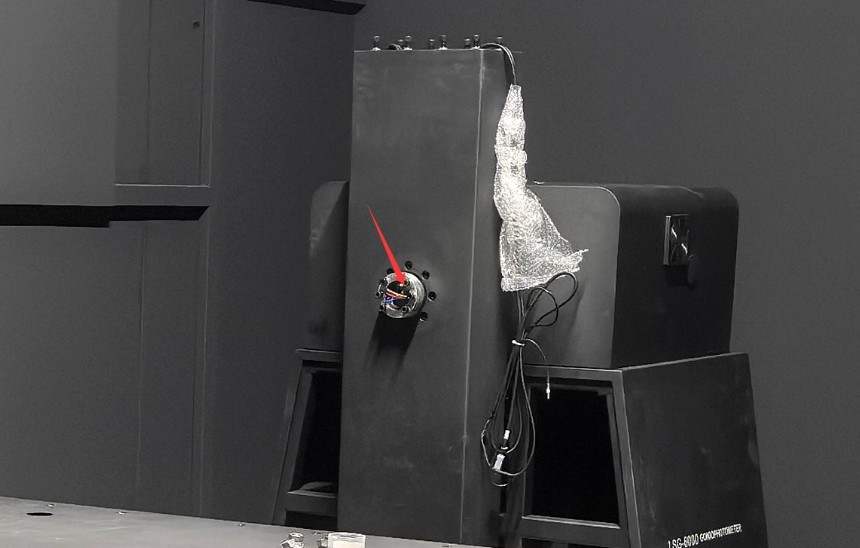

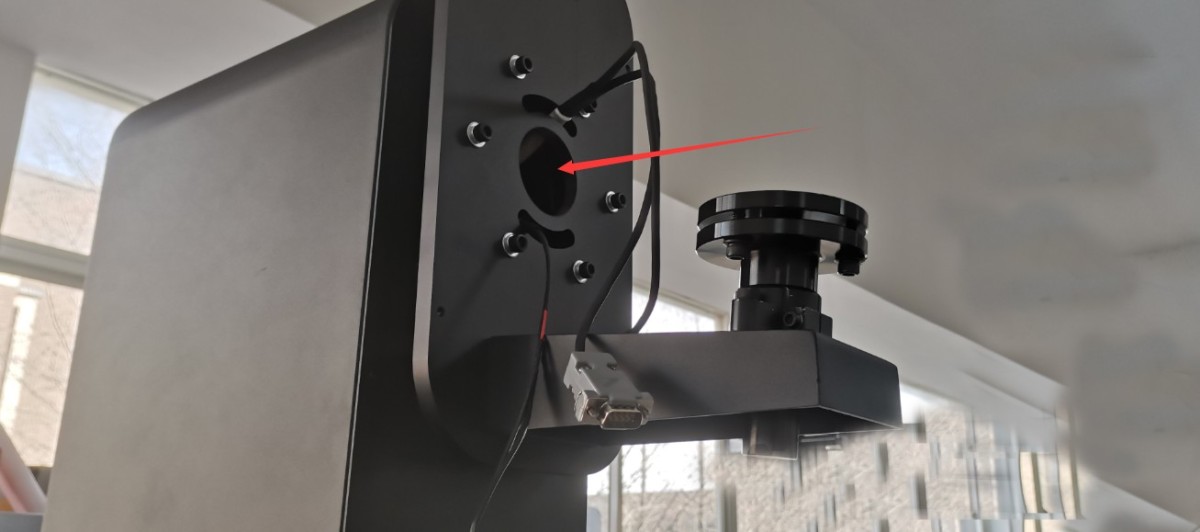

将主机此处6个内六角螺丝取下，然后将中间孔内部的一个接线排和接线全部拉出。

图15

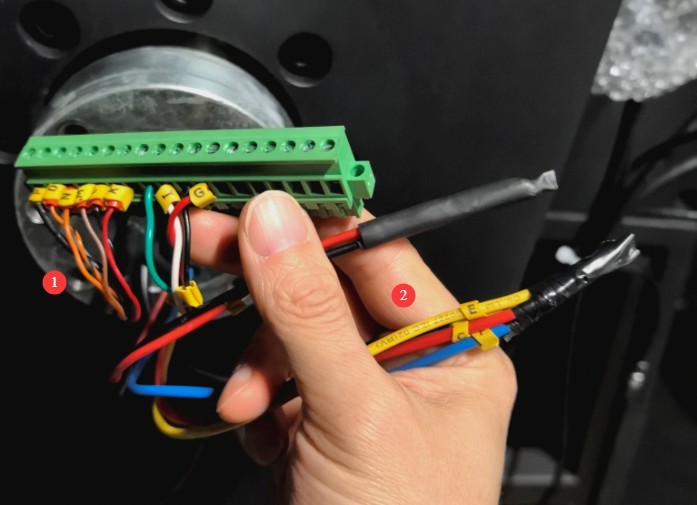

编号	说明
①	左侧为信号线
②	右侧为强电线，需与信号号分开，避免产生干扰

图16

灯轴方向朝右，抬起后安装至主机，并使用之前取下的6个内六角螺丝固定牢固。

需至少两个人扶住灯轴，然后将主机右侧下图中位置两个大内六角螺丝稍微逆时针松一下，然后人力将灯轴逆时针扶起至垂直位置后，重新将主机右侧两个螺丝锁死，则灯轴位置被固定在垂直位置。

图17

图18

注：这两个螺丝用于锁定灯轴，需很用力才可拧得松，需要拧紧时也请务必要用足够的力拧紧。

然后将主机灯轴的线缆按标签连接。

编号	说明
①	左侧为信号线
②	右侧为强电线，需与信号号分开，从灯轴的两个不同洞口穿出，避免干扰
③	温湿度探头，插入灯轴左侧专用插孔

图19

4.3.1.3 组装主机与底座

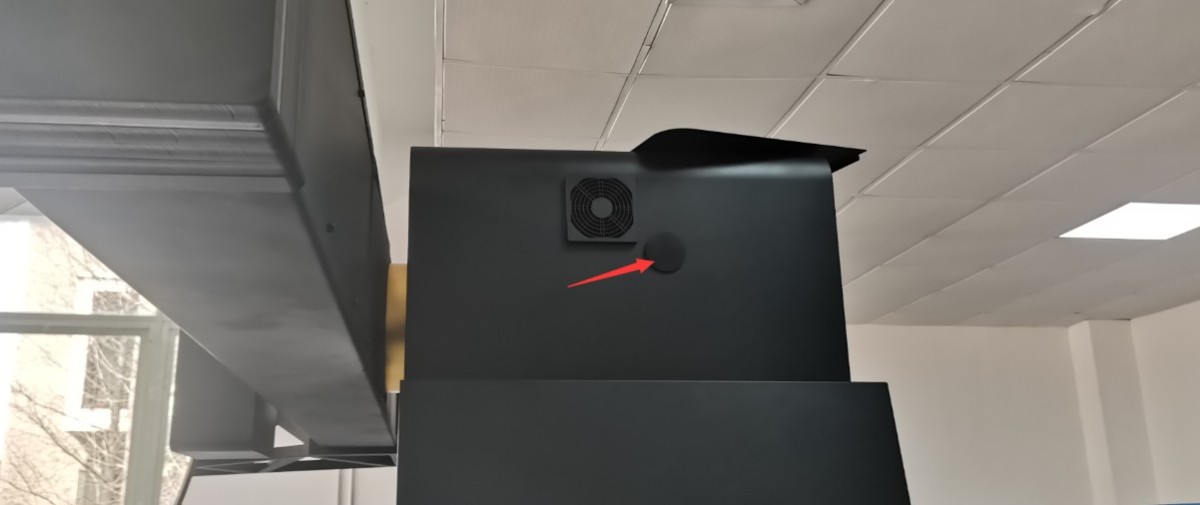

主机与木箱底板之间使用螺丝固定，请将固定螺丝去除。

图20

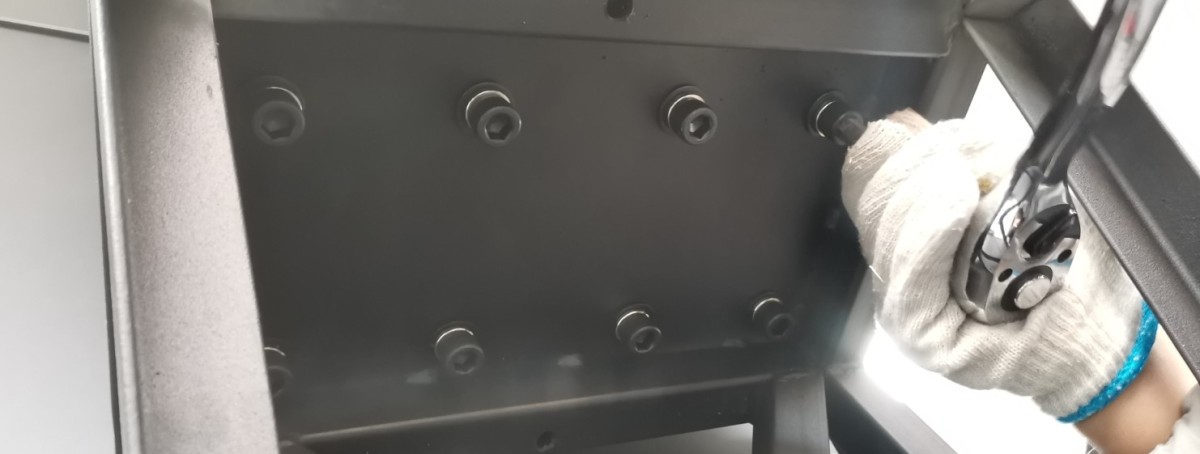

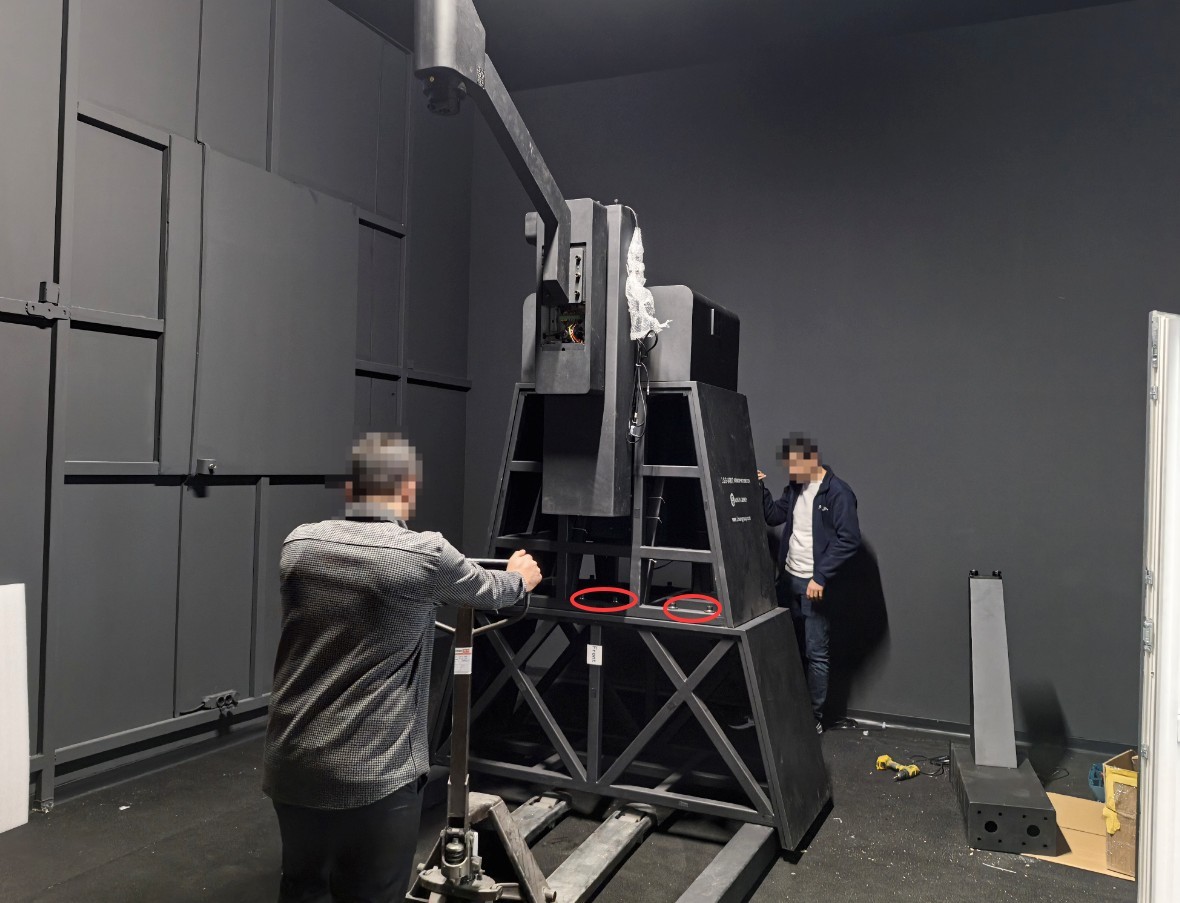

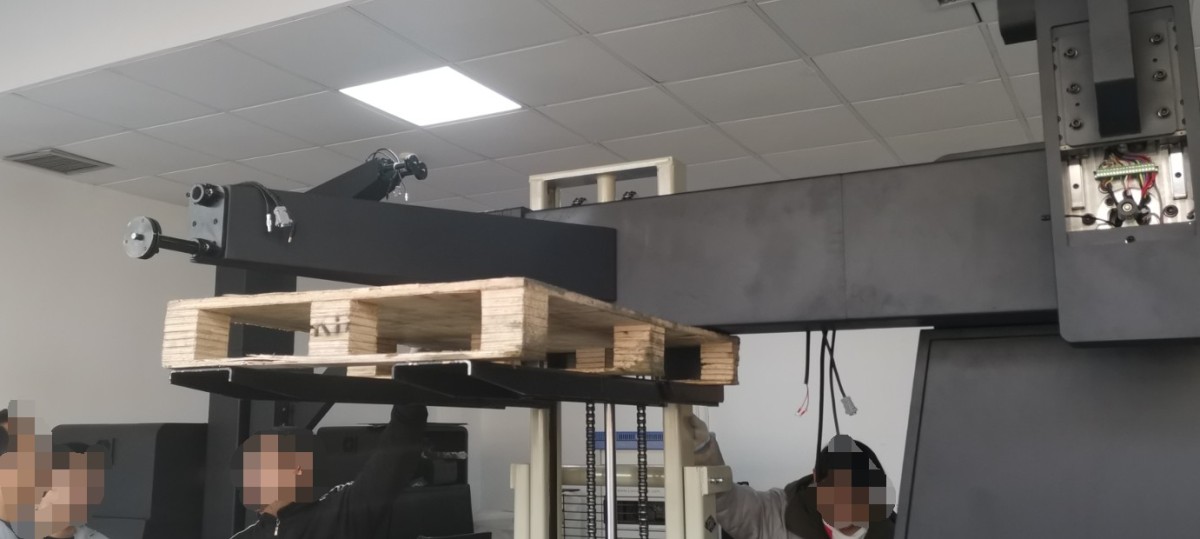

然后使用叉车将主机抬起，并放至底座之上。注意：主机前方装有灯轴的情况下，重心靠前，请特别注意抬起时不要倾倒。然后主机与底座之间前后两侧全部使用内六角螺丝固定牢固。

图21

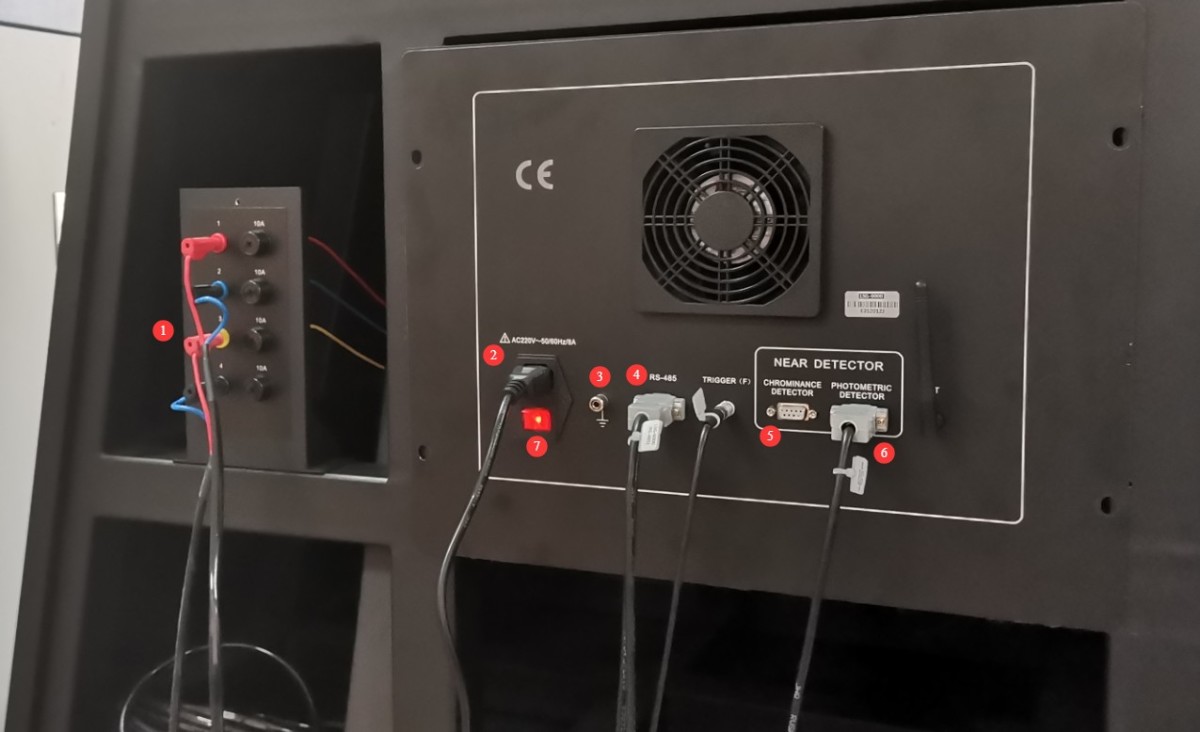

4.3.1.4 主机与机柜连接

编号	说明
①	样品电源线及采样线，按序号一一对应连接至机柜
②	电源线
③	请尽量为分布光度计主机单独连接地线
④	RS485通讯线，另一端连接至机柜内RS485通讯盒
⑤	若您型号为CCD系列，包含光谱辐射计，此处包含另一根RS485通讯线，另一端连接至机柜内RS485通讯盒
⑥	此为近场光度探头RS485通讯线，另一端连接至机柜内RS485通讯盒
⑦	连接好后，将主机开机

图22

然后将机柜总电源开关开启，并将机柜内设备电源逐一开启。

4.3.2 主轴配件组装

4.3.2.1 安装反光镜支架

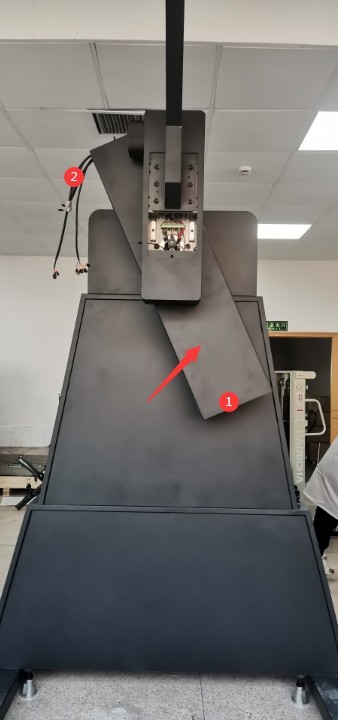

箭头所指为分布光度计主轴（G/Gamma轴）。②有线的这一端用于连接近场探头。 ①没线的这一端用于连接反光镜。

编号	说明
①	没有预留线缆的这一端，用于安装镜子支架与镜子
②	用预留线缆的这一端，用于安装近场支架与近场光度探头与光谱辐射计

图23

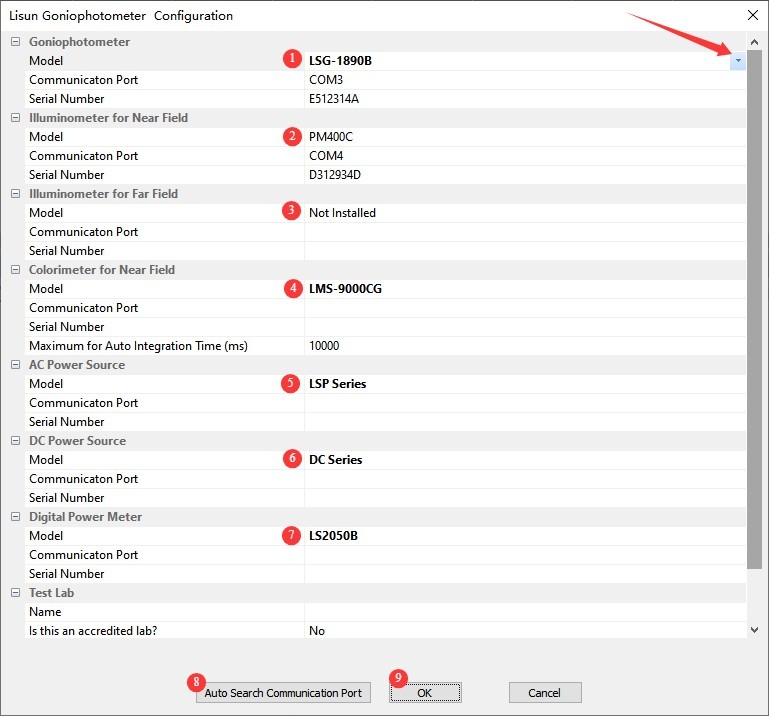

双击打开软件，软件第一次打开时会自动进入系统配置界面。

编号	说明
①	分布光度计型号，可点击右侧下拉列表进行选择，您购买的为LSG-6000
②	近场光度探头，选择光度探头型号PM400C
③	远场光度探头，选择光度探头型号PM400C
④	近场光谱辐射计，选择光谱辐射计型号LMS-9000CG（若有）
⑤	AC电源型号，一般为LSP Series
⑥	DC电源型号，一般为DC Series
⑦	功率计型号，功率计前面板印有型号，请查看并选择的型号
⑧	全部型号选择正确后，点击“自动搜索端口”
⑨	点击“OK”保存退出

图24

注：暂时未连接近场光度探头、远场光度探头、光谱辐射计，自动搜索端口时会提示通讯失败，点击“确定”即可，稍后全部连接好后，可重新再通讯一次。

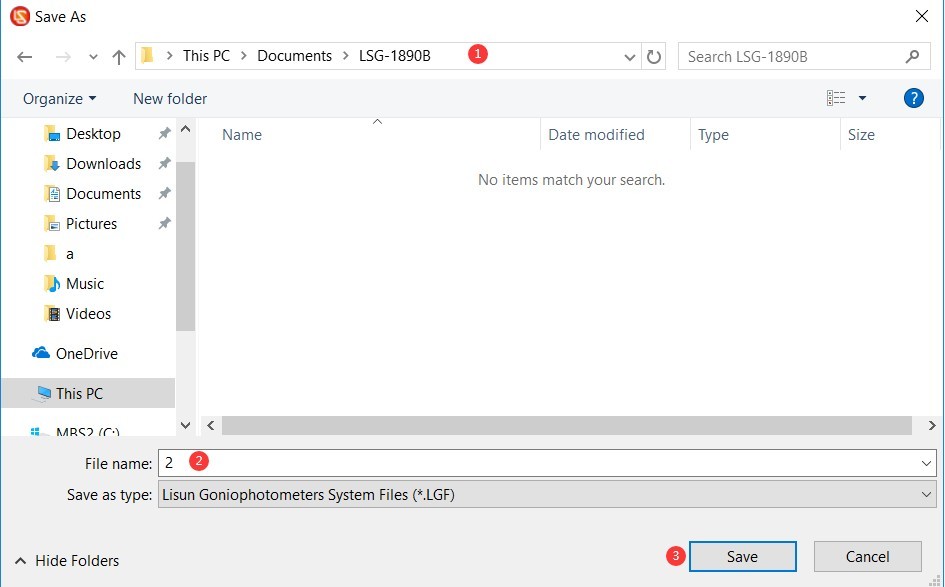

软件自动进入保存数据库文件界面。之后，所有的测试报告会自动保存在此数据库文件中。

编号	说明
①	请选择需要将数据库文件保存的路径。请不要保存到桌面或者桌面文件夹内
②	输入文件名称
③	点击保存即可

图25

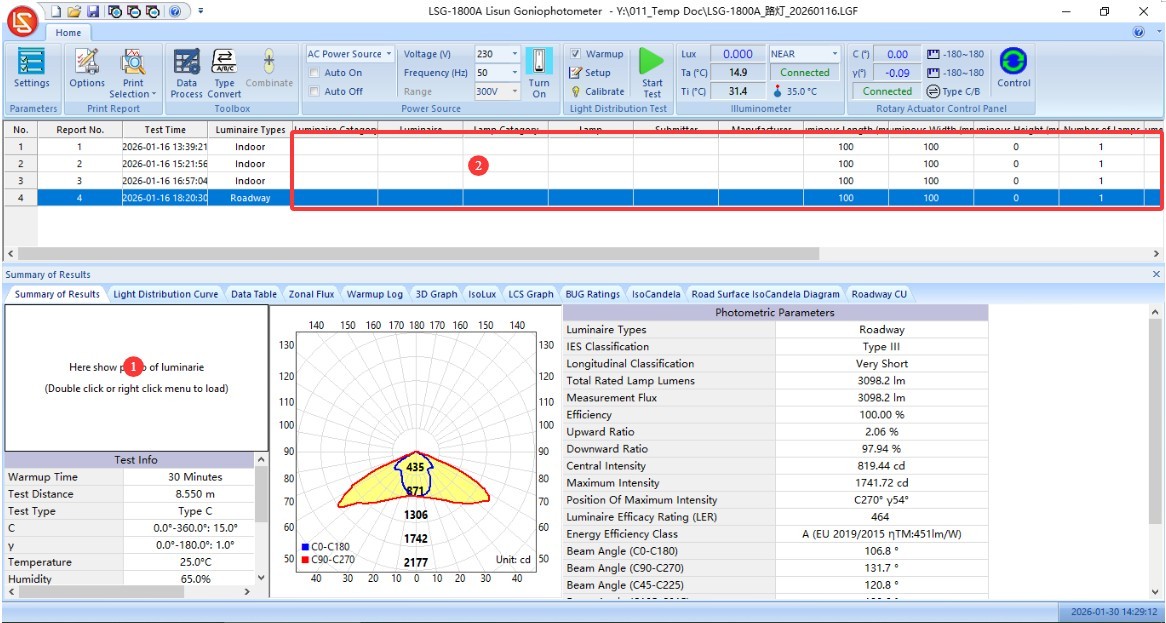

然后会自动进入软件主界面。

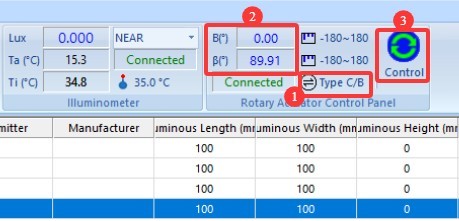

编号	说明
①	点击可切换角度模式
②	点击①，使此处显示C-Gamma角度，而非B-Beta角度
③	然后点击弹出角度控制界面

图26

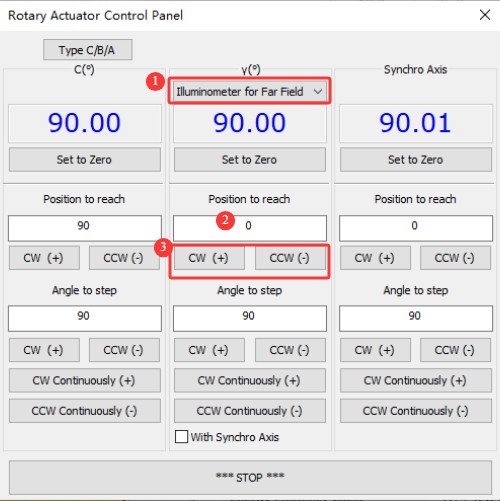

编号	说明
①	Gamma角度下拉列表选择远场光度探头
②	可输入0
③	然后点击任一方向，将镜子支架安装端旋至朝下位置以方便安装

图27

找到镜子支架。

图28

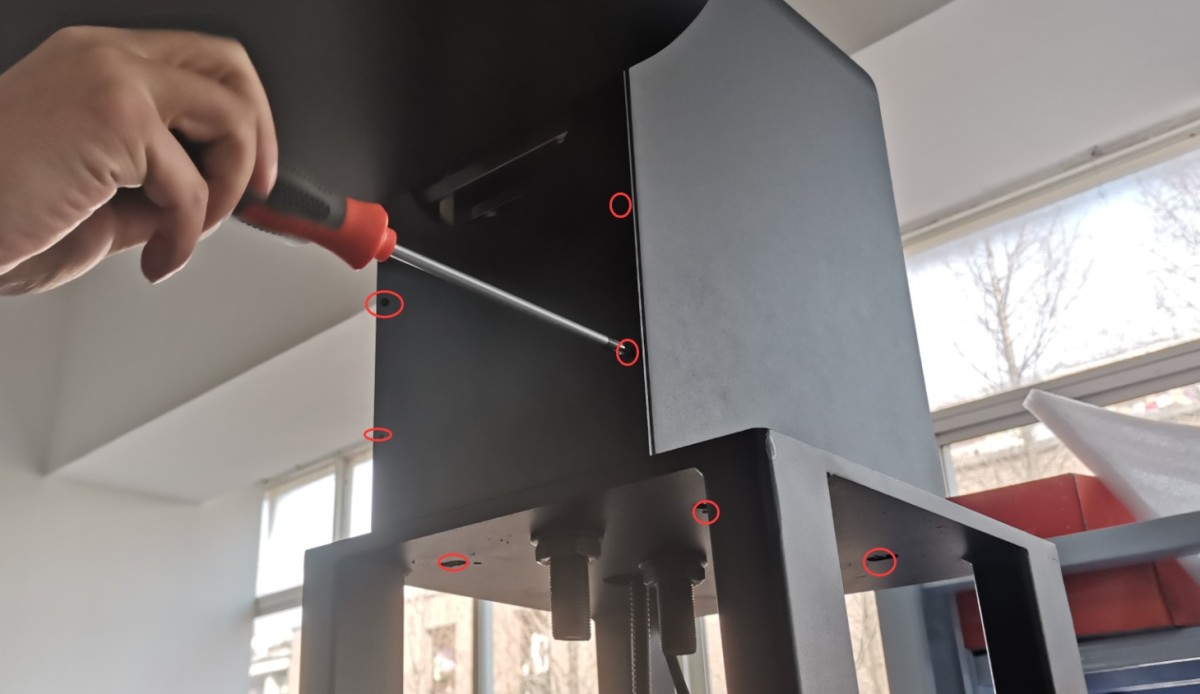

抬起安装，所有螺丝孔位均需使用内六角螺丝固定牢固。

图29

图30

4.3.2.2 安装近场支架

可将近场支架安装端旋转至水平位置，以方便进行安装。

图31

注：主轴上配件未安装完之前，两端重量并不均衡，所以在用软件进行控制旋转时，可能无法转动。现象为软件卡住无反应且主轴并未旋转。遇到这种现象时，请将LSG-6000分布光度计主机电源关闭，等待1分钟后重新开启。使用恒定的力推动或拉动主轴，然后同时使用软件控制主轴进行旋转，注意您施加的外力要跟主轴旋转方向一致。在安装主轴上配件的整个过程中，您可能需要多次尝试这个操作，以完成安装。

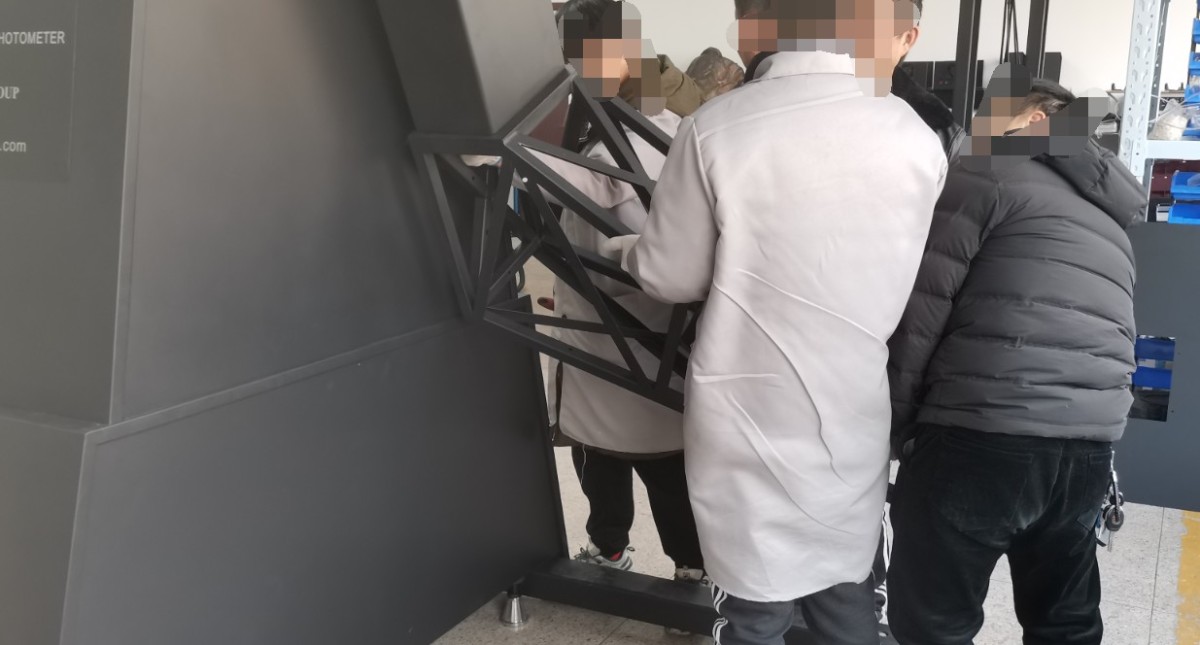

注意将预留的线缆从近场支架孔中穿出。然后所有螺丝孔们同样使用内六角螺丝固定牢固。

图32

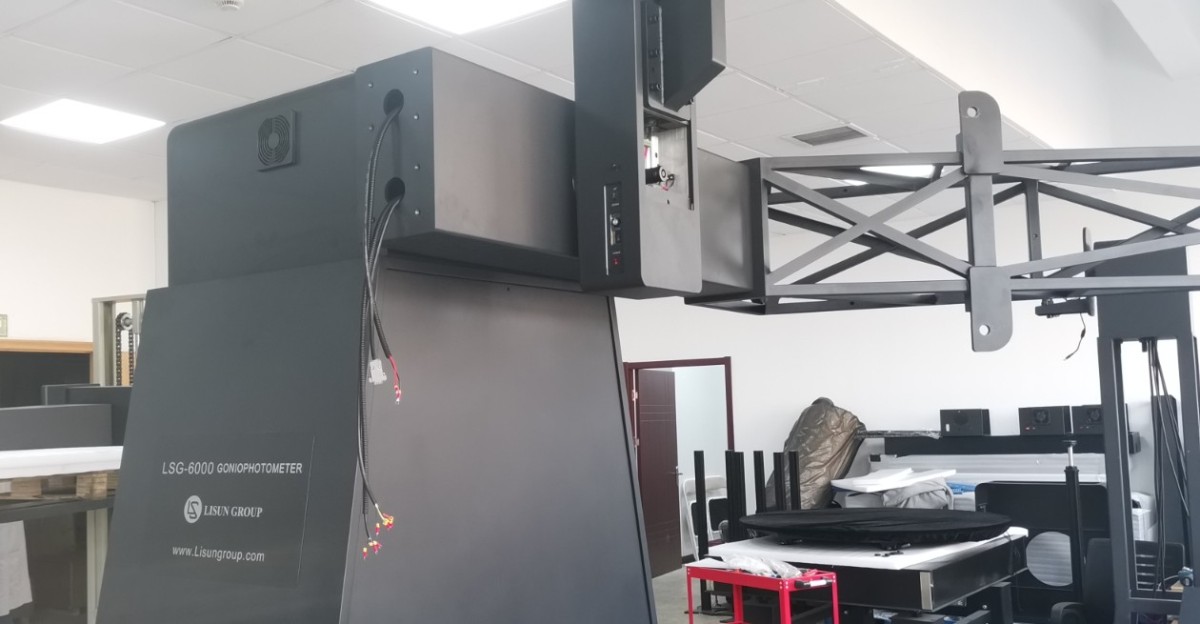

4.3.2.3 连接近场探头和光谱辐射计

请务必先将LSG-6000分布光度计主机电源关闭。

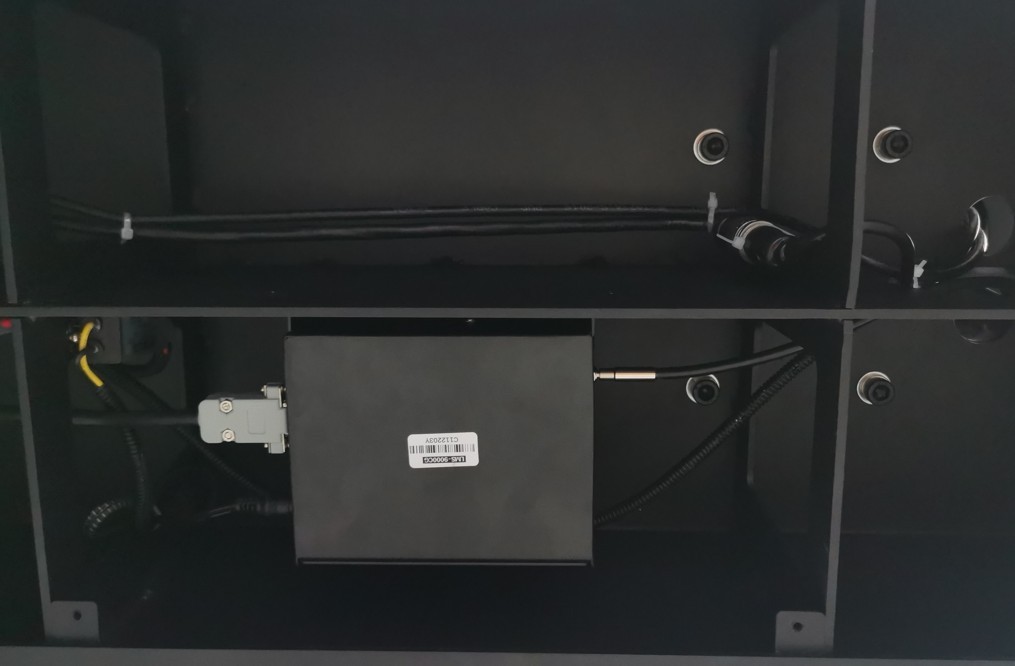

编号	说明
①	红黑线为电源线，按标签连接
②	RS485通讯线用于连接LMS-9000CG光谱辐射计

图34

图35

图36

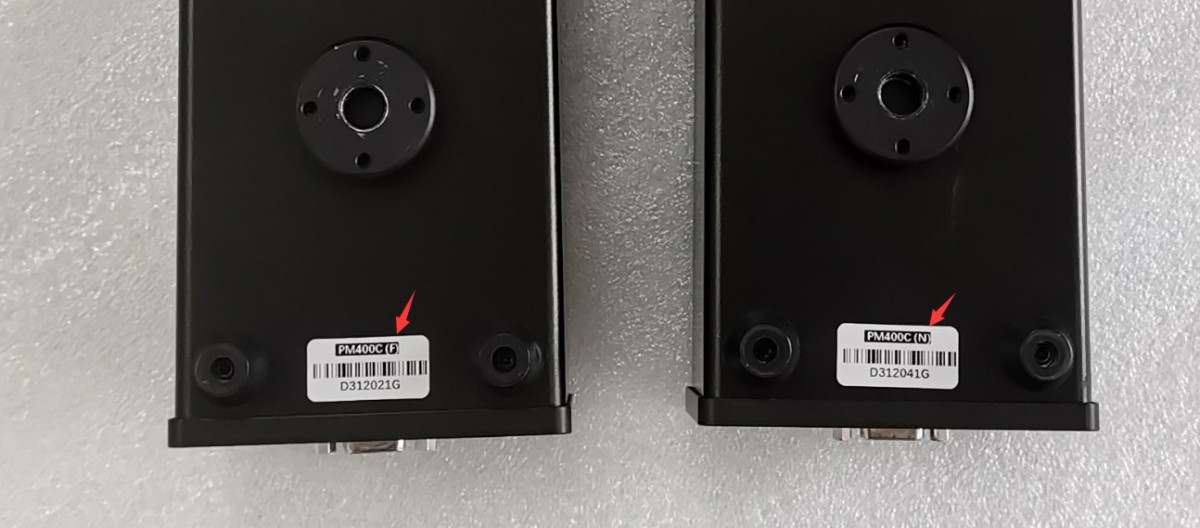

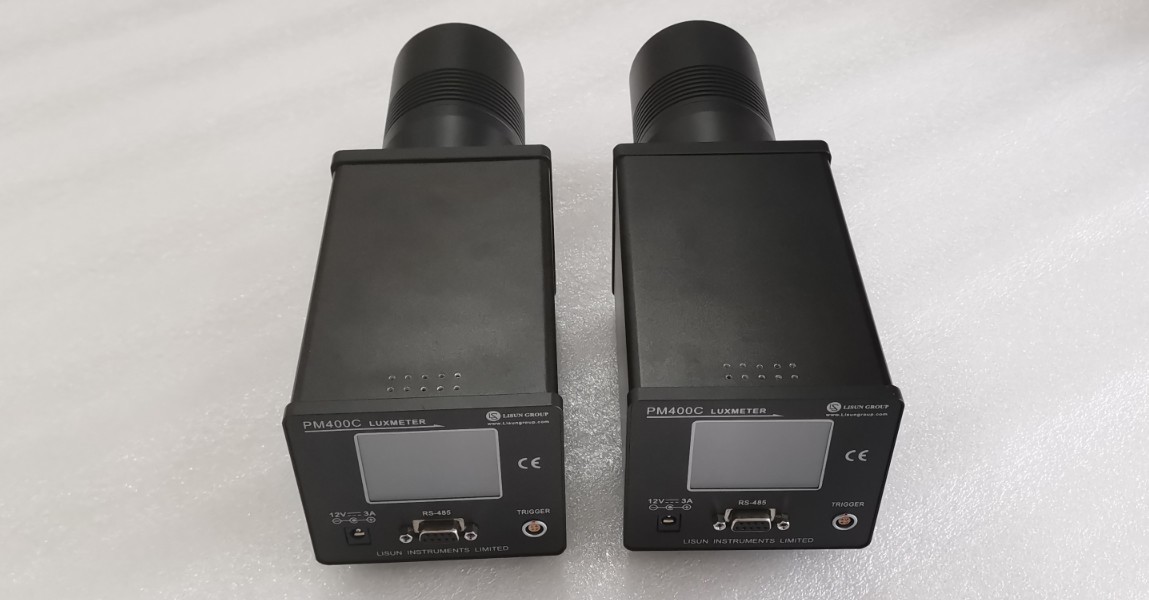

找到如下两个光度探头。

图37

F代表远场，N代表近场。

图38

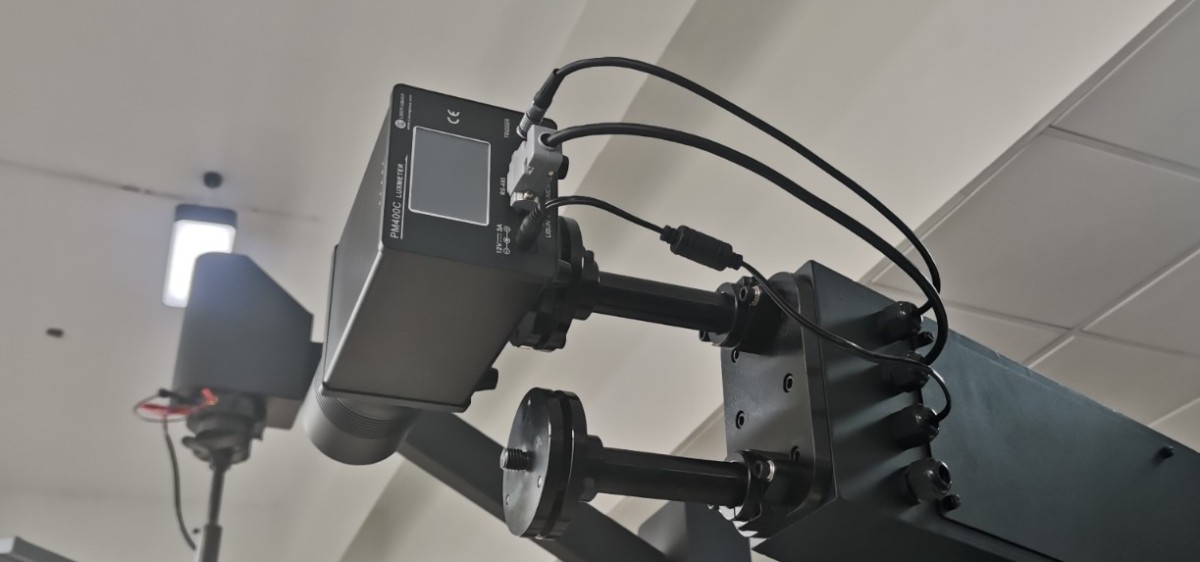

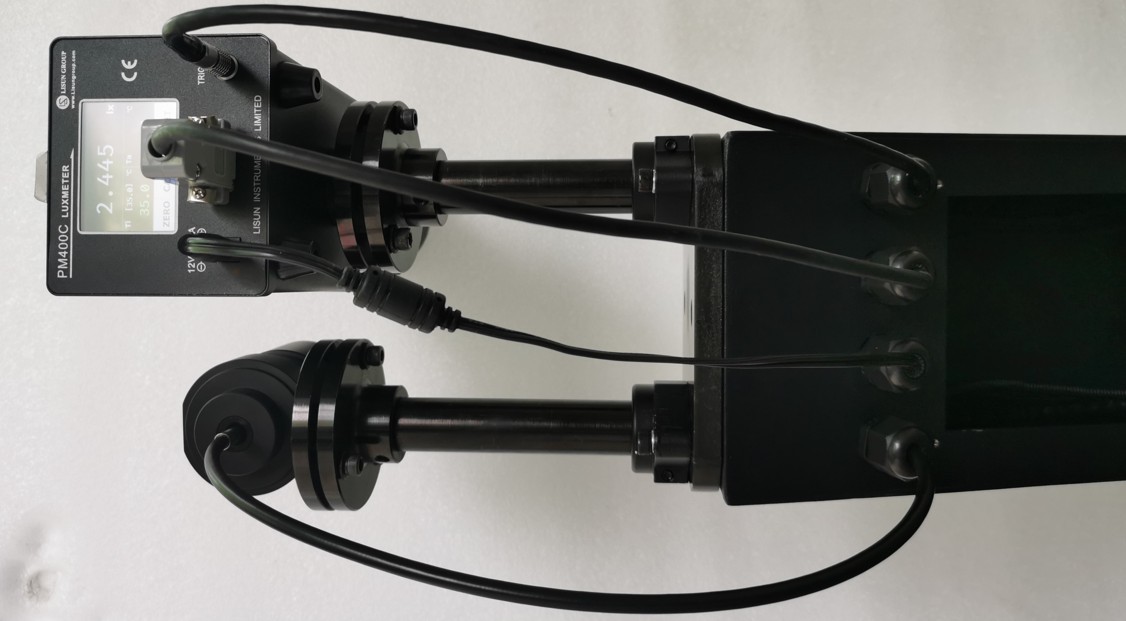

将近场光度探头，以及光谱辐射计的光纤按如下图示装好。

图39

图40

4.3.2.4 安装反光镜

请将LSG-6000分布光度计重新开机。软件控制将反光镜支架转至下方合适位置。

图41

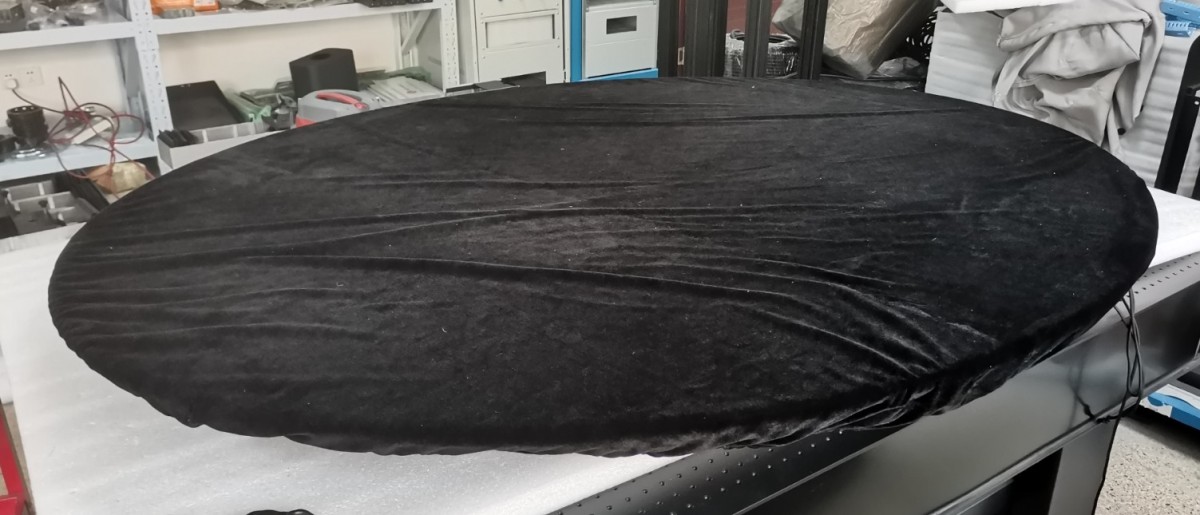

找到反光镜。注意搬运反光镜时，尽量抓握反光镜背面的金属支架，而不是反光镜本身，避免损坏反光镜。

图42

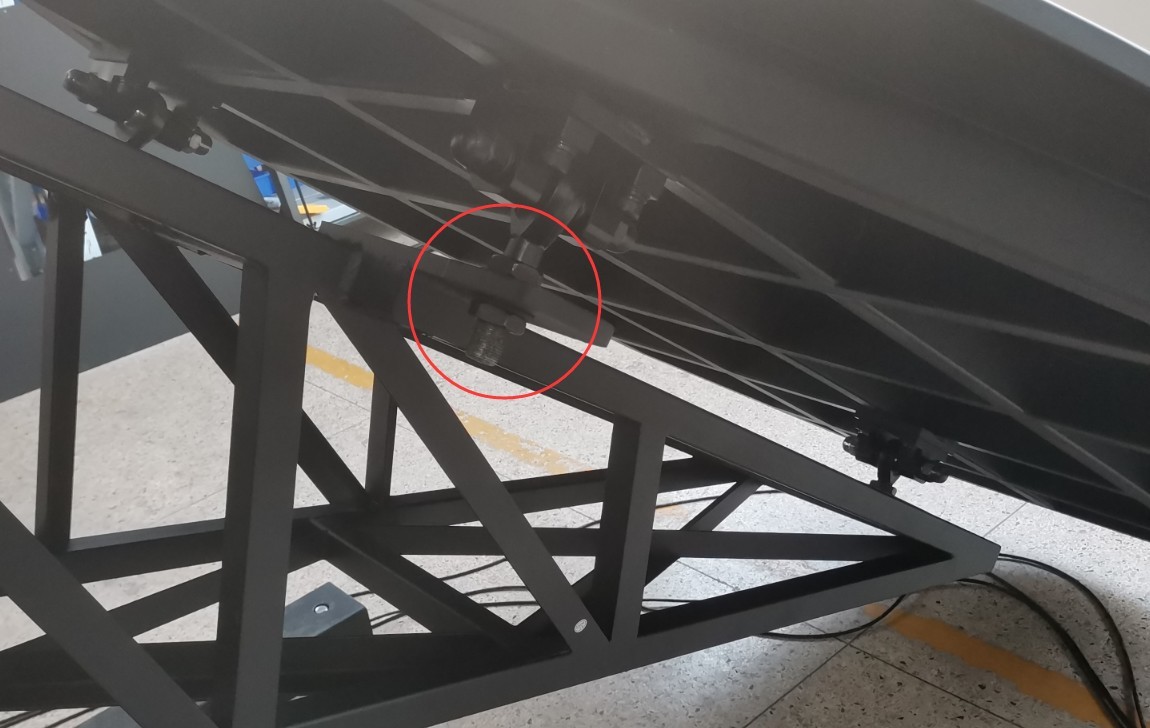

将反光镜三个螺丝杆对准支架上三个孔位塞入，并按下图所示每个螺丝杆用内外两个螺丝固定。

图43

主轴上所有配件全部安装好后，两端配重达到均衡状态，再重新用软件控制旋转时，主轴便会平稳旋转，无需再借助任何外力。

4.3.3 安装远场光度探头

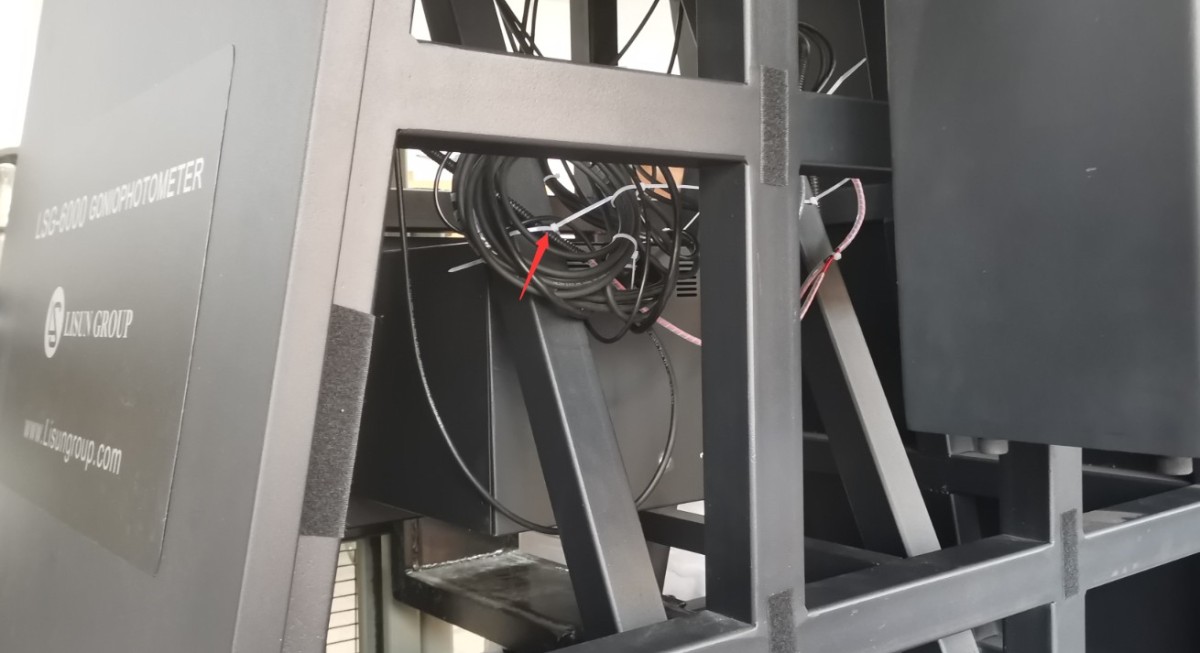

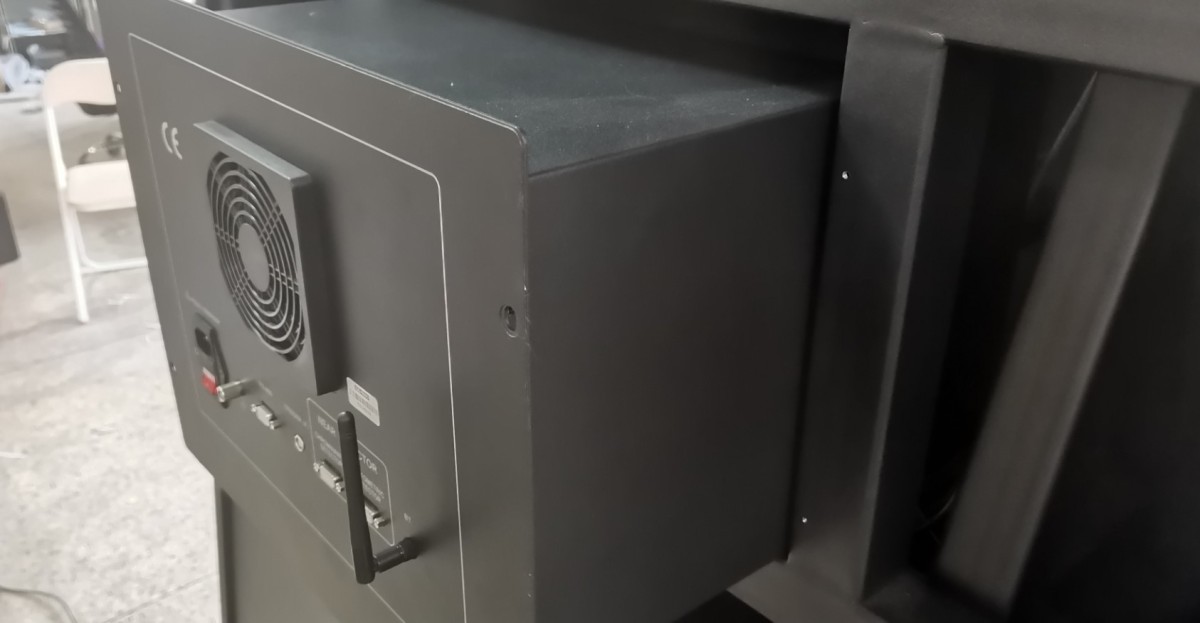

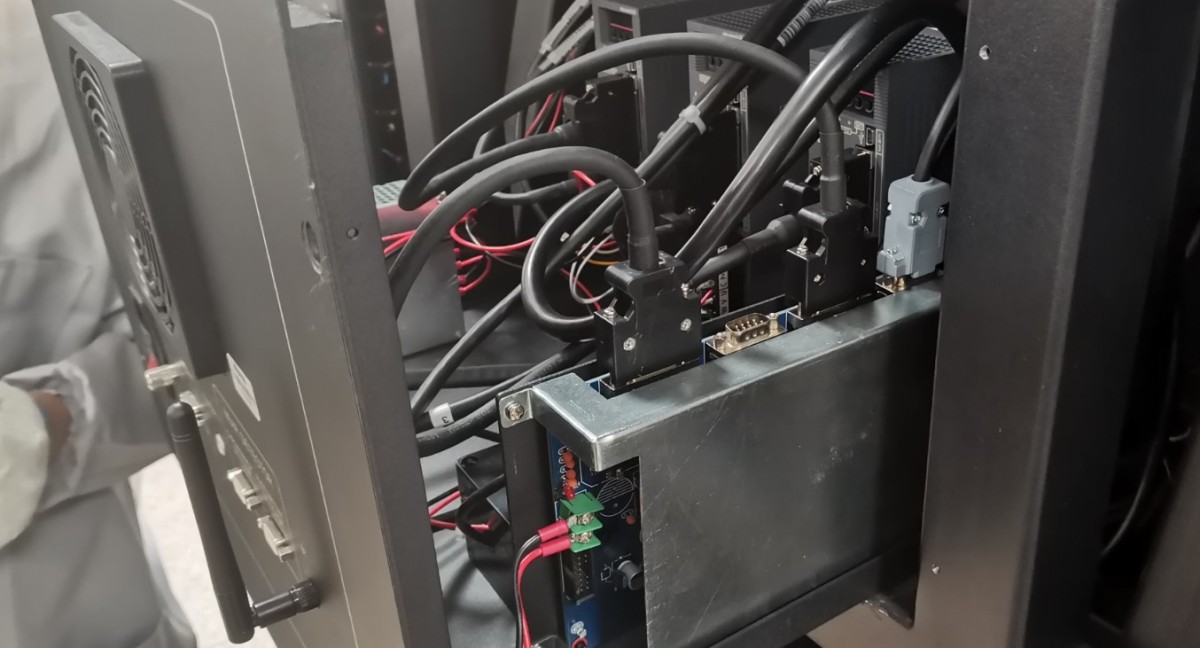

将LSG-6000分布光度计主机关机，以方便接线。下图为主机内部线缆，发货前我们会用扎带固定。请先将扎带去除，以方便接线。

图44

去掉扎带后，然后将接线盒的固定螺丝拆下，即可将此接线盒向外拉出。然后将盖子取下来，以方便接线。

图45

图46

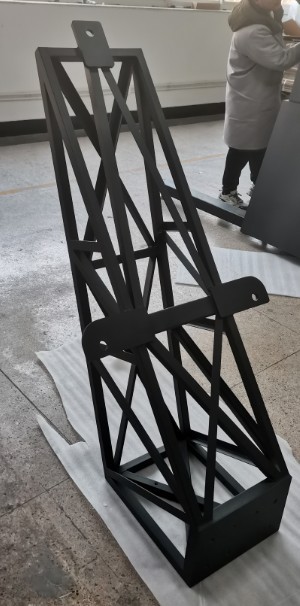

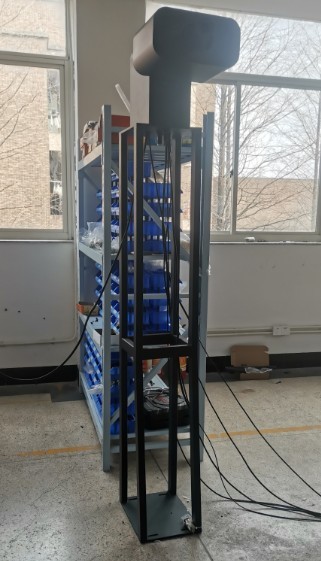

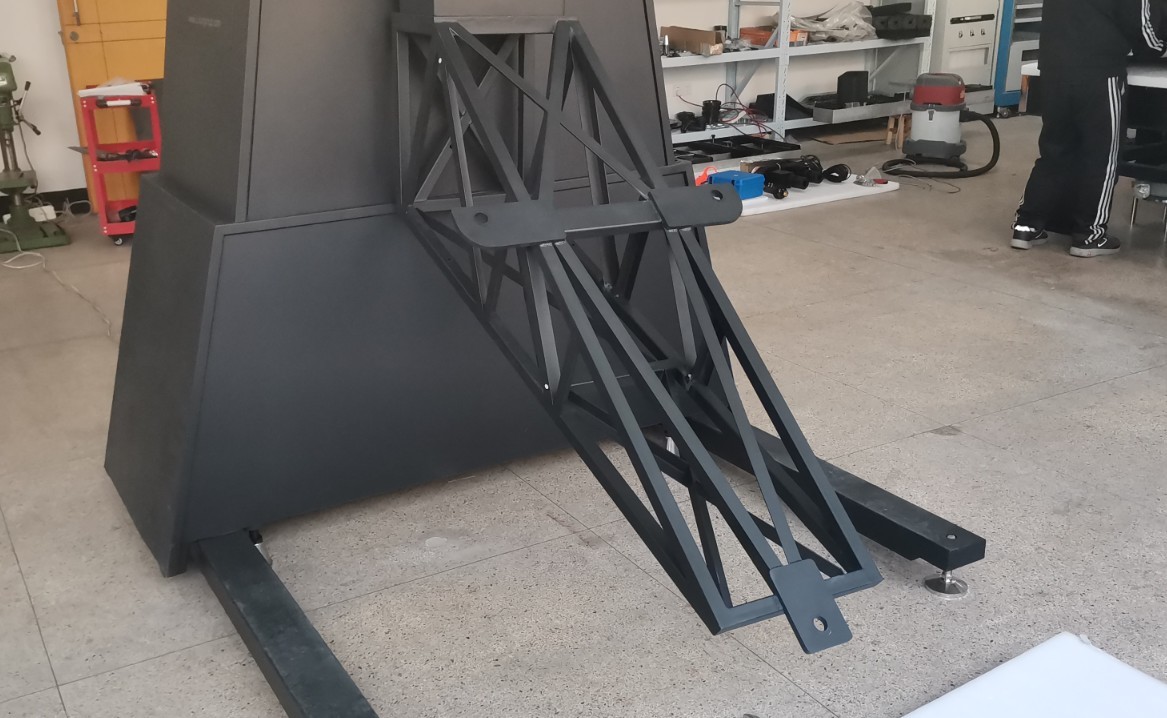

找到远场光度探头支架，并依据暗室图纸将其摆放至大概位置。

图47

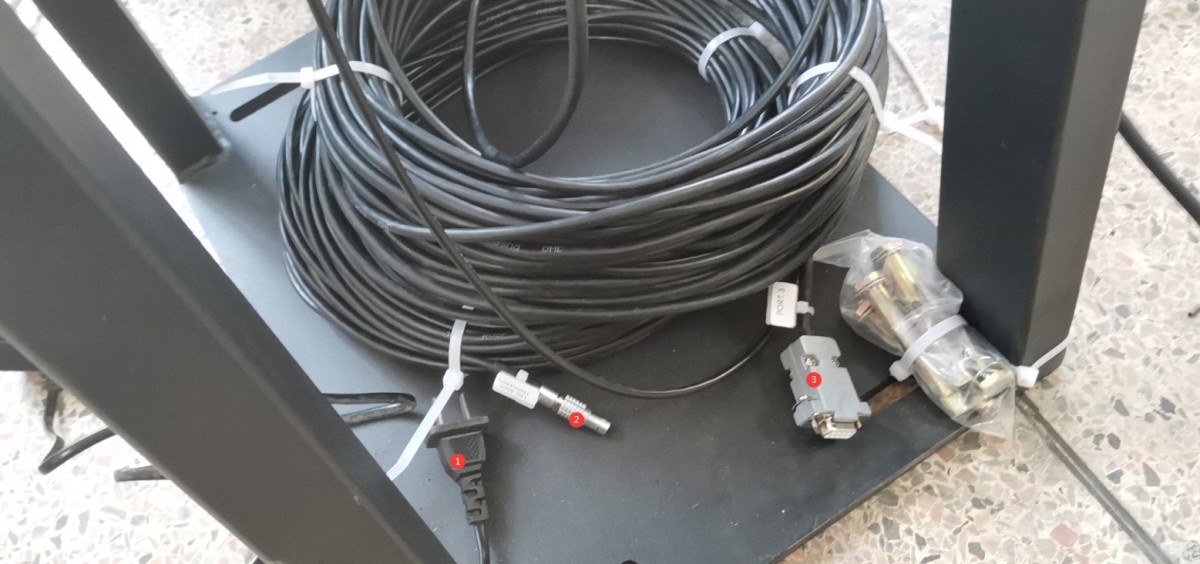

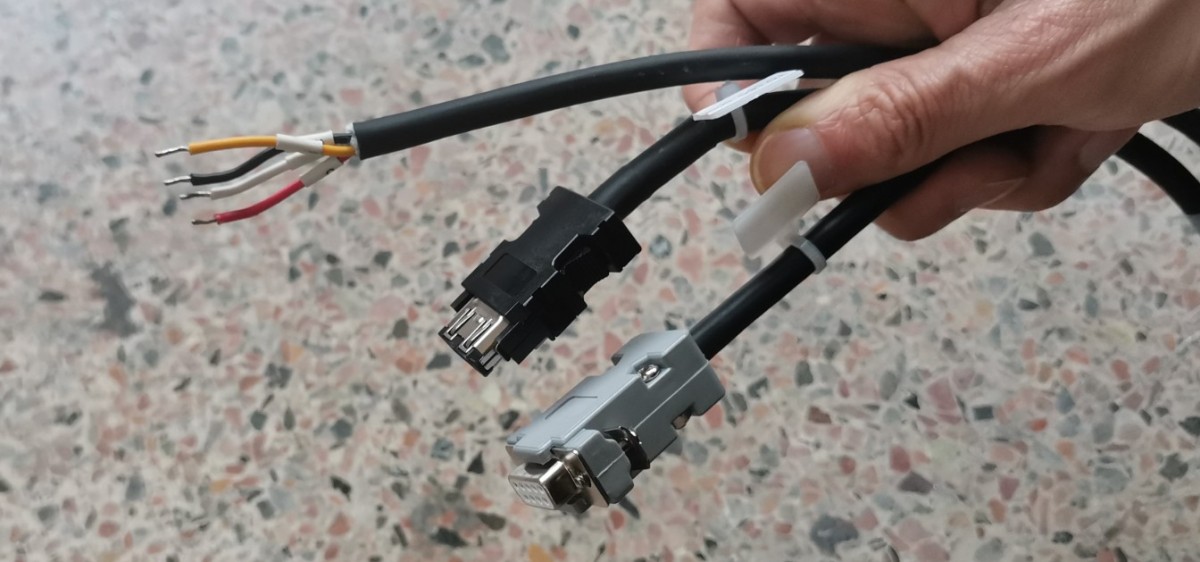

远场光度探头需要连接的线缆。

编号	说明
①	远场光度探头电源线
②	触发线，依据机柜接线图需连接至主机接线面板
③	RS485通讯线，依据机柜接线图需连接至机柜内RS485通讯盒

图48

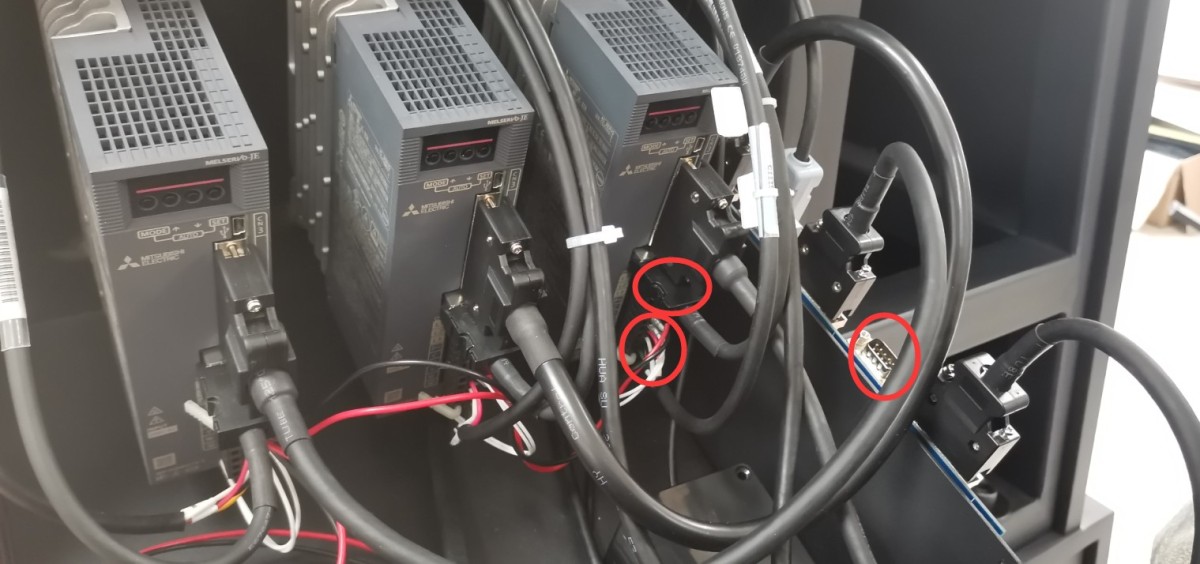

剩下的这三根线需要连接至主机内部接线盒。

图49

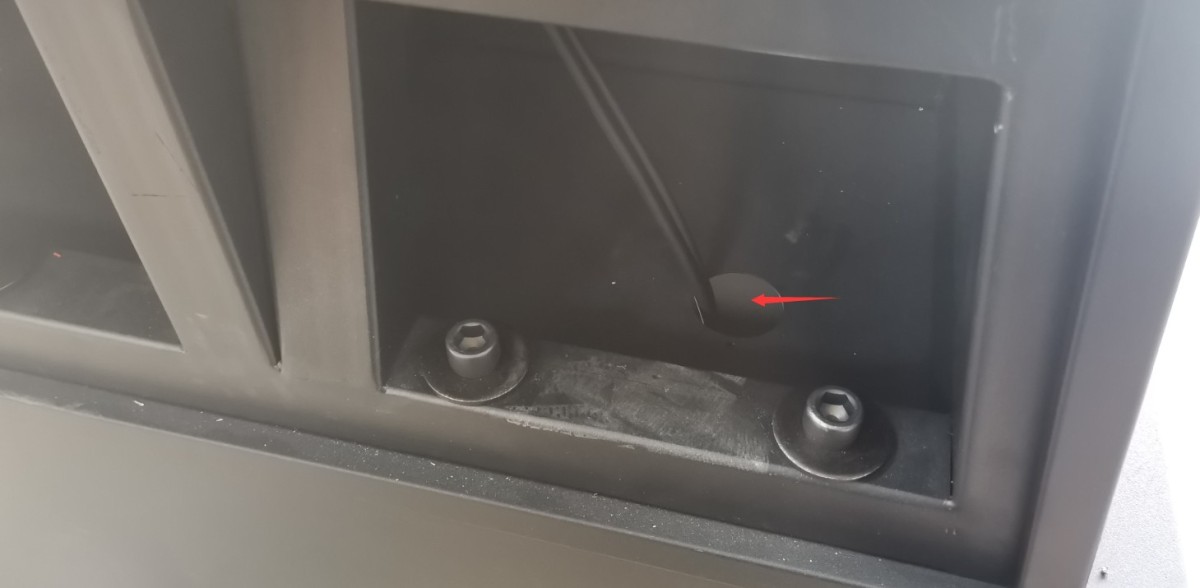

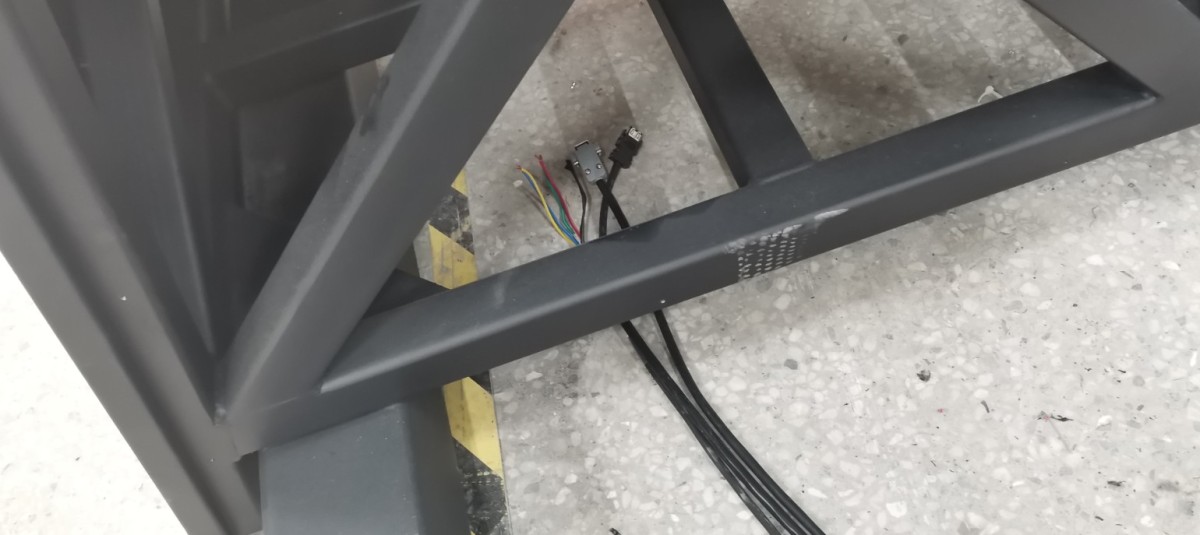

由主机底部：

图50

及预留的接线孔穿入：

图51

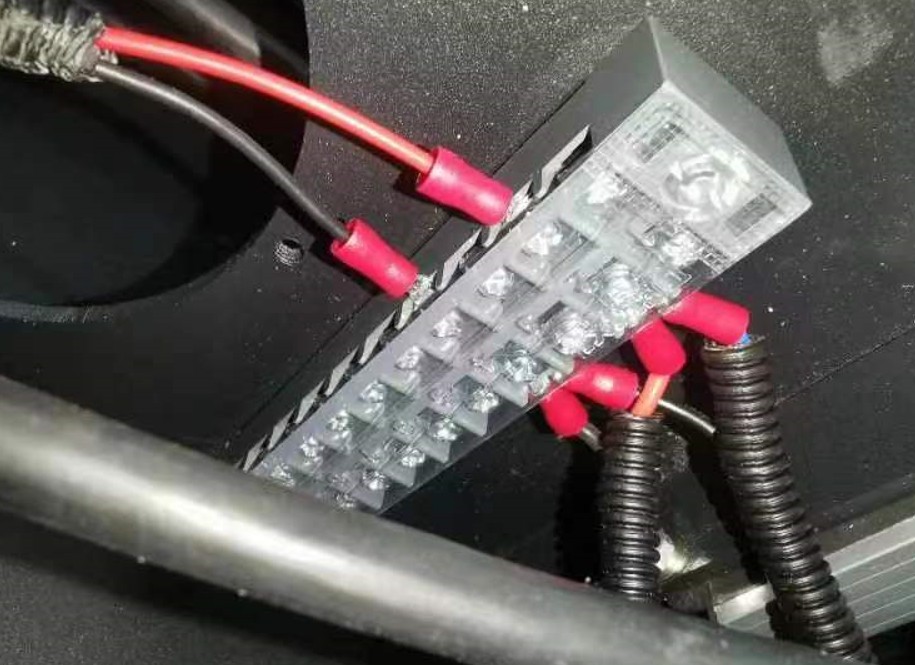

然后将此三根线正确连接至下图所示的三个位置上。

图52

注：红黄白黑四色线连接至接线端子时，该接线端子上有预留有接线工具。

将远场探头外面套筒拆下。

图53

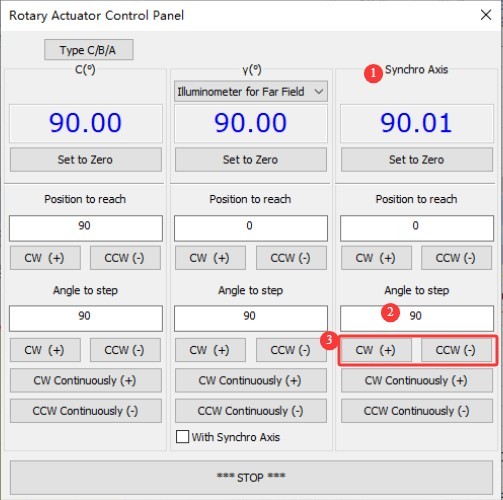

若角度不对，不方便拆，请将所有设备电源开启。

编号	说明
①	同步轴为远场光度探头角度
②	可输入90
③	点击任一方向，将其角度旋转90度，以方便拆卸螺丝

图54

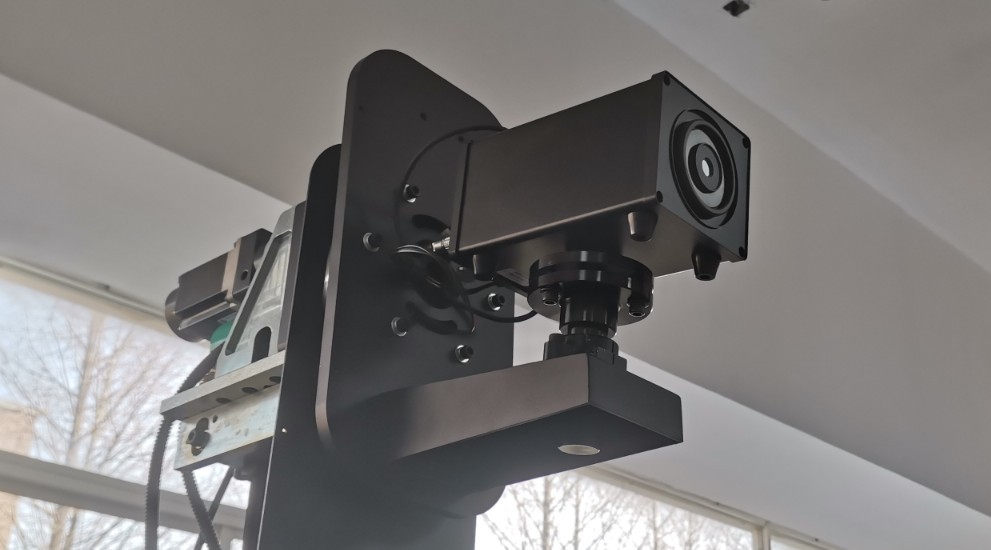

将远场光度探头安装，并将其背面所有接线连接好。

图55

所有硬件连接完成。所有设备电源线连接好，并确保所有设备开机。

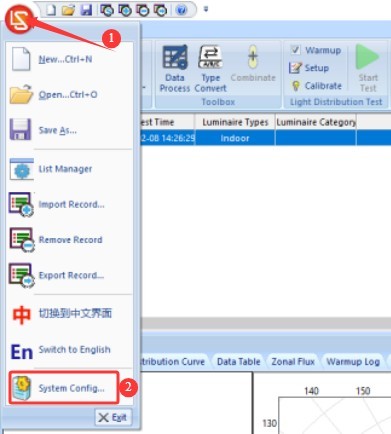

编号	说明
①	点击软件左上角红色LOGO
②	点击，再次进入系统配置界面

图56

参考4.3.2.1，请将所有设备均通讯成功。

5、暗室设备调试（每一步均需仔细认真调试，否则可能导致定标数据不对，以及测试结果异常）

5.1 一字激光调试

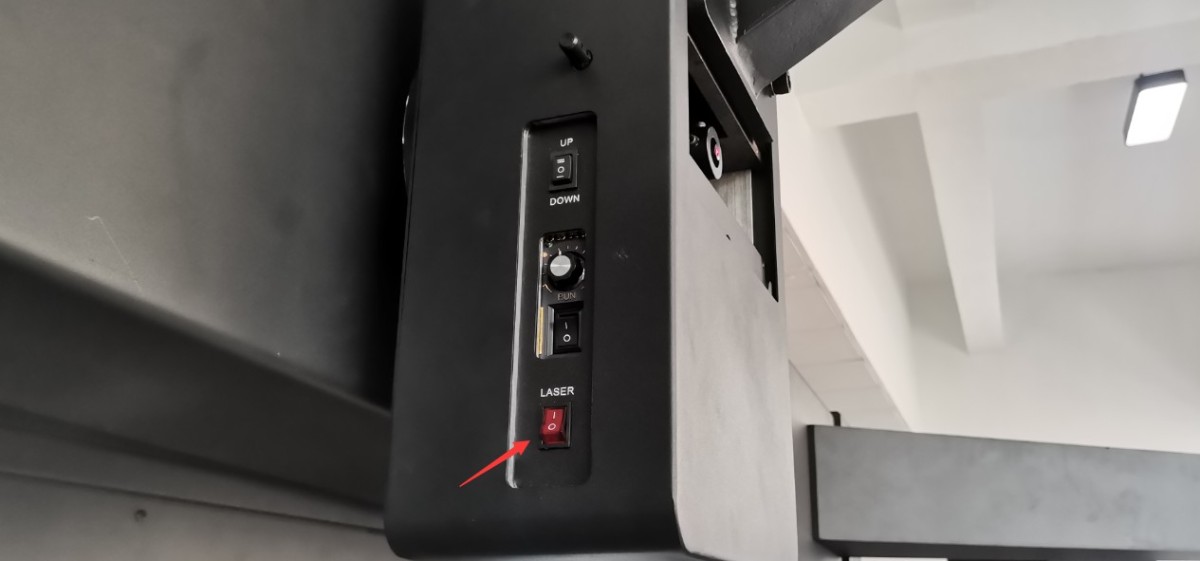

将一字激光电源开关开启。

图57

一字激光被点亮。

图58

将分布光度计主轴旋转至下图方向，以方便接下来的操作。

图59

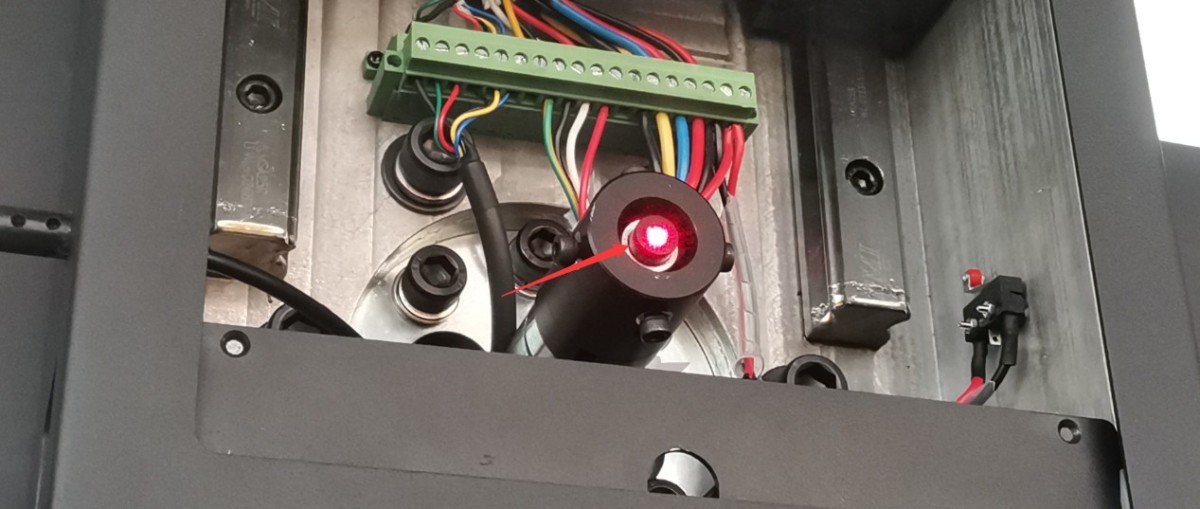

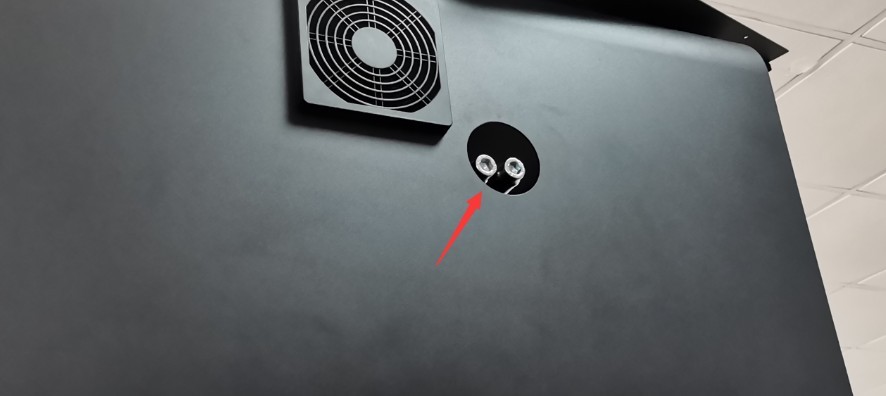

请扶稳灯轴，重新将这两颗螺丝拧松。

图60

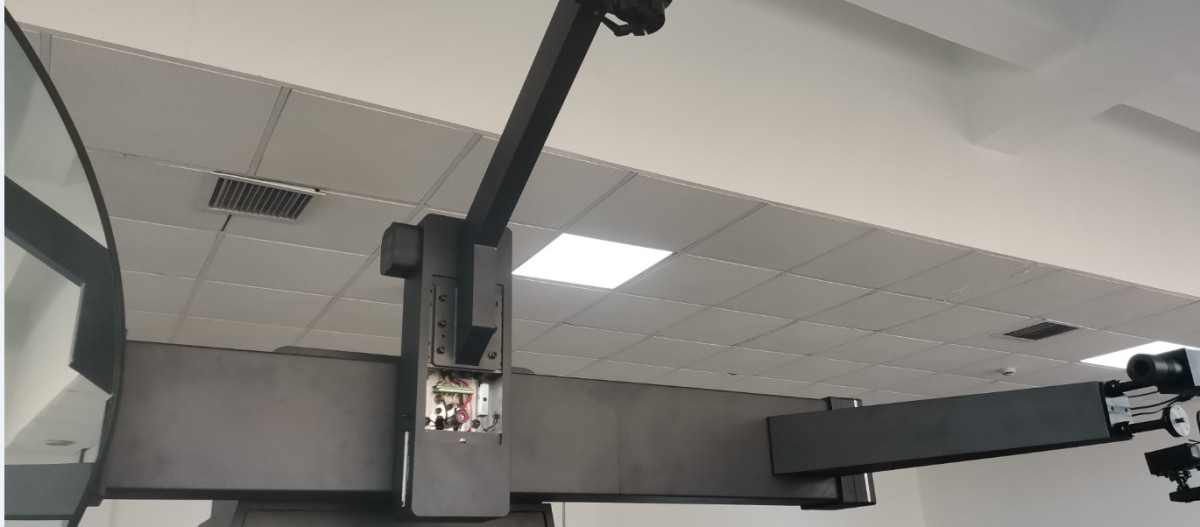

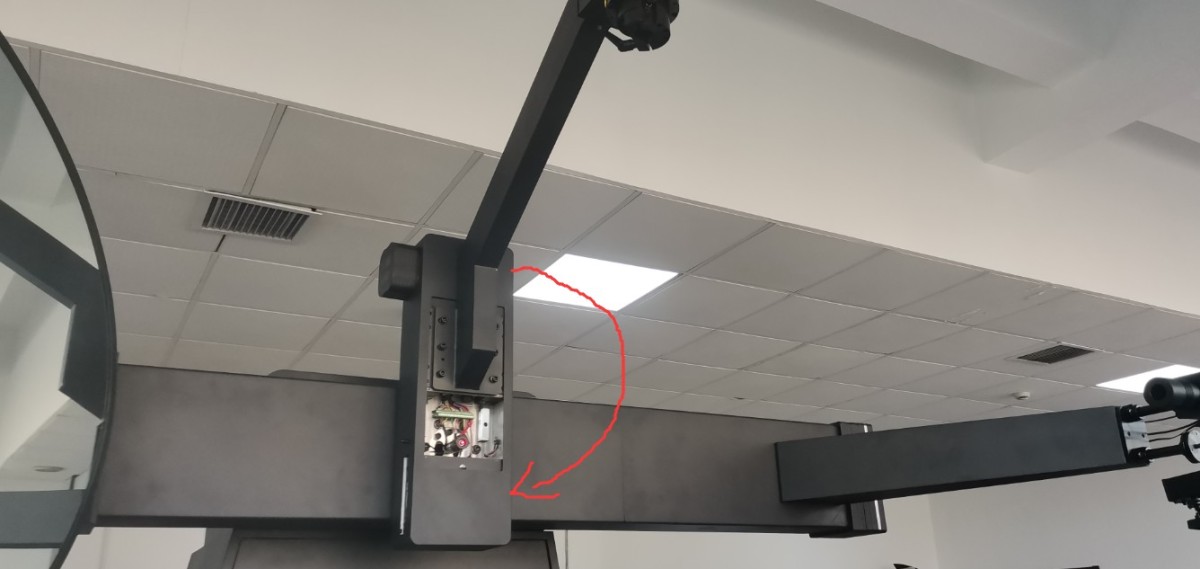

扶稳灯轴并使灯轴慢慢按下图所示方向顺时针旋转180度。

图61

注：灯轴此位置处逆时针方向已做好限位，只能顺时针旋转。

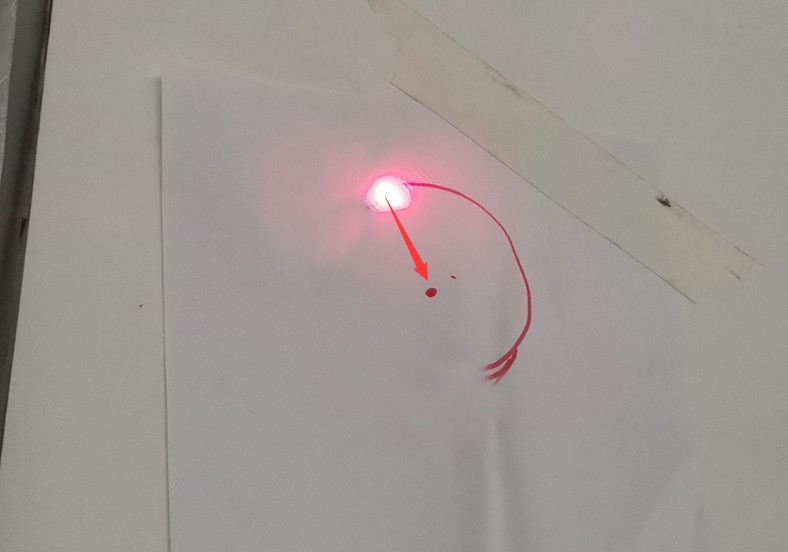

然后主机中心的一字激光即在暗室对面的墙上画出半圆形轨迹。可贴白纸到墙面，并用水性笔将激光轨迹描出。如半圆半径很小（比如0.5厘米），甚至接近于一个点，则无需进行调试。如半圆半径较大，则需通过调整一字激光四周的四个小内六角螺丝，将一字激光照射点调至半圆的中心位置。

图62

调好后，扶稳灯轴，并逆时针旋转180度，转回原来位置，同时重新确认一字激光的轨迹满足要求。调试好后，需确认一字激光上四颗小内六角螺丝全部为拧紧状态，将灯轴转回初始位置并扶稳，然后重新将主机侧面两个大螺丝充分拧紧以固定灯轴。

5.2 调整主机位置

首先根据暗室图纸，将主机挪至大概位置。然后仍需微调主机位置，以及调节承重横梁上的所有大螺丝的高度以调节主机俯仰角度。

图63

使主机最终位置满足以下2个条件。

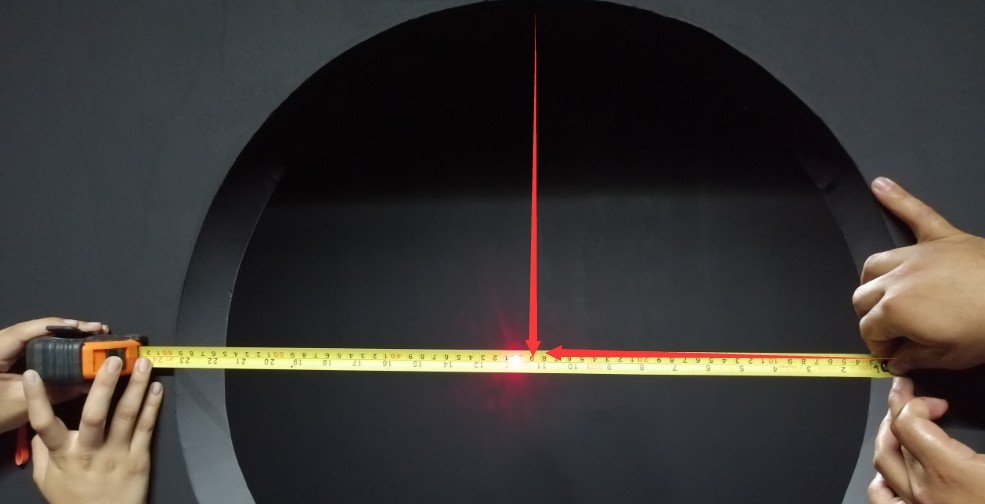

①一字激光从所有隔板的通光孔正中心穿过。

图64

②灯轴需要处于垂直状态（不向任何一个方向有倾角），可用十字激光进行确认。

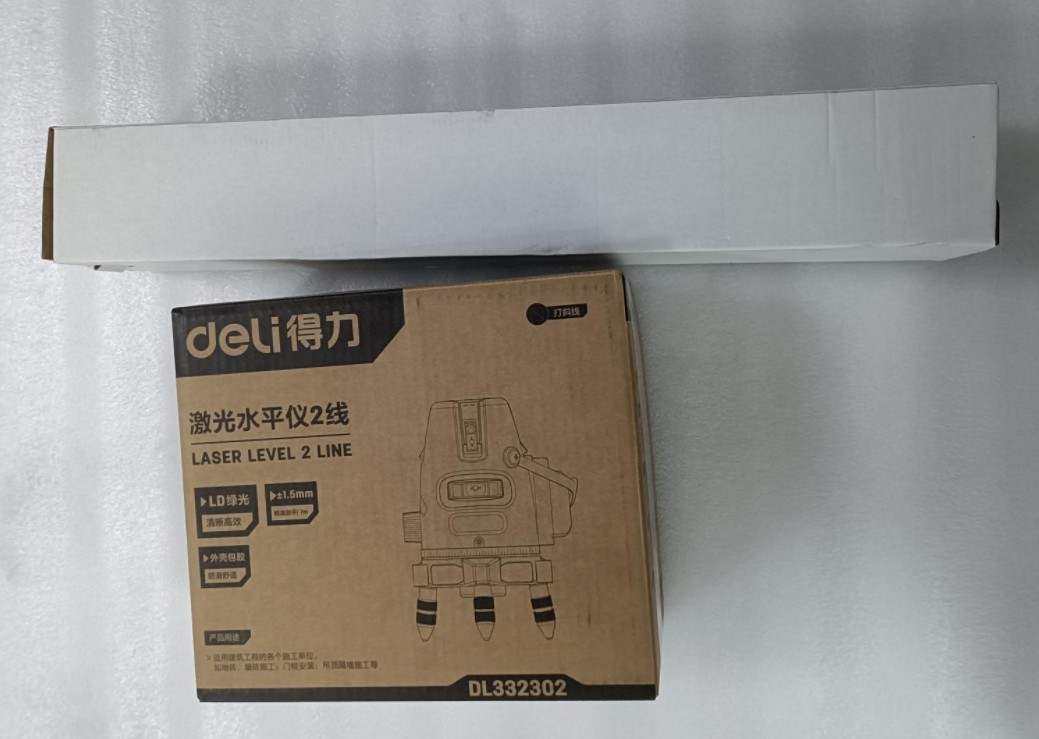

找到十字激光和三脚架。

图65

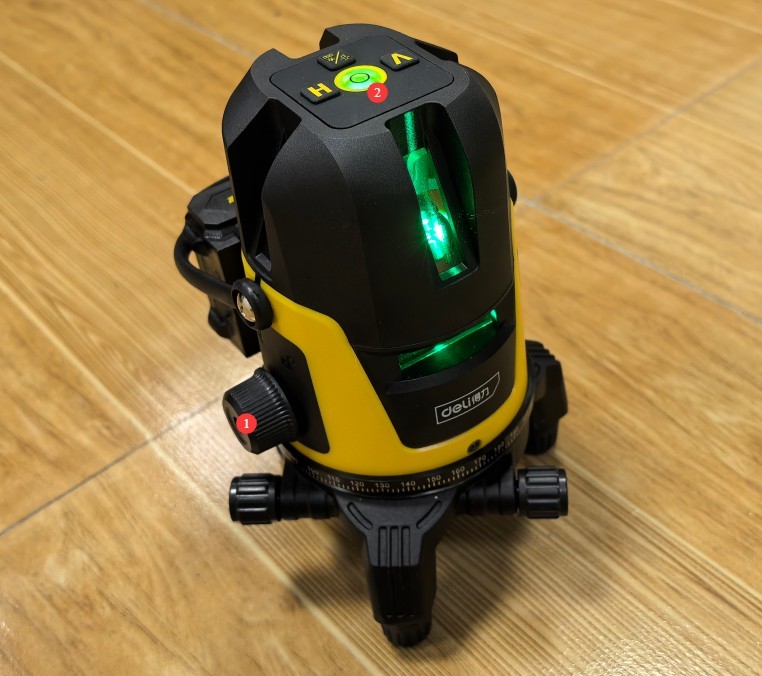

取出十字激光及电池。将电池装入十字激光。侧面为设备开关。将开关置于解锁位置时，设备开启。

编号	说明
①	电源开关，切换至解锁状态即电源开启
②	VH分别为垂直激光和水平激光开关

图66

注：十字激光可自水平，若十字激光未处于自水平状态，会发出警报声。可能由于地面不平，或三脚架未安装好。请确认十字激光使用过程中始终处于自水平状态。

5.3 调整并固定远场光度探头支架

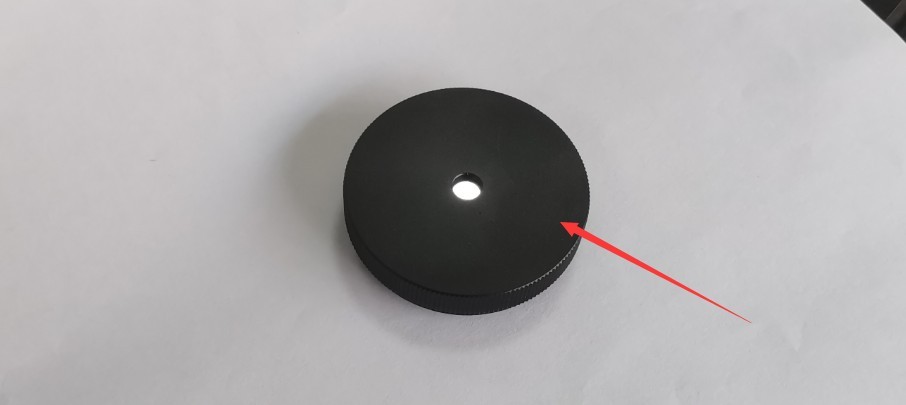

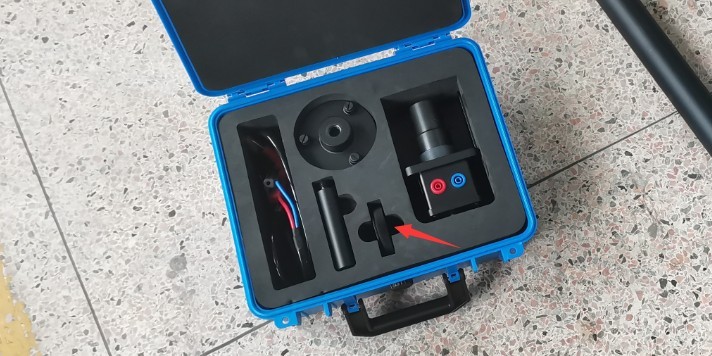

标准灯箱子内有一个小镜子，将其取出。

图67

图68

将远场光度探头暂时拆掉，然后将小镜子安装到下图所示位置。

图69

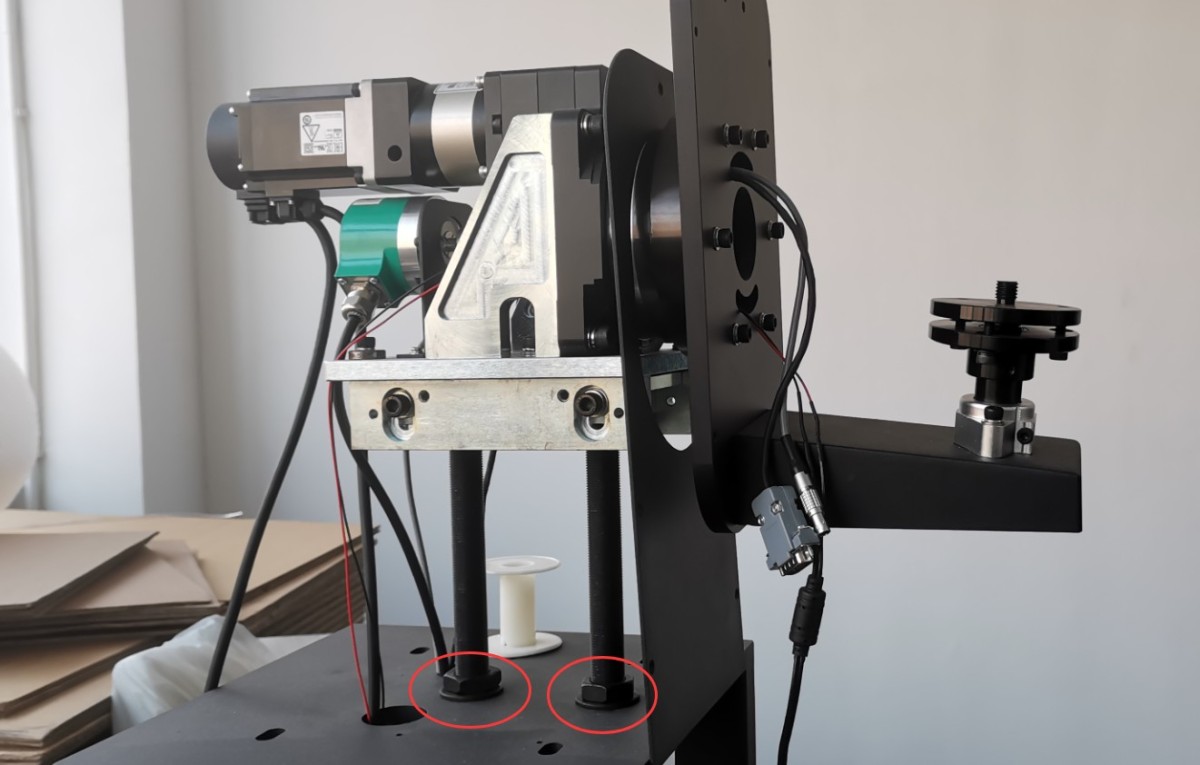

请调整远场探头支架的位置。并将下图所示螺丝拆下。

图70

可通过调节此处两对大螺丝，控制探头支架的高低。

图71

最终使主机中心过来的一字激光照射至小镜子正中心，且反射的一字激光原路返回。

图72

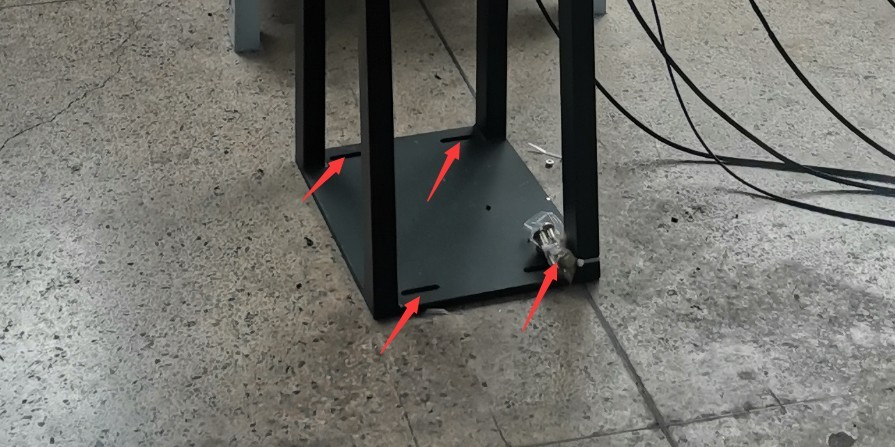

位置确定好后，即可使用膨胀螺丝将探头支架底座固定到地板。

图73

固定好后，请重新确认主机中心过来的一字激光照射上小反光镜上，且反射的一字激光原路返回。调整及固定好后，可将小镜子取下。

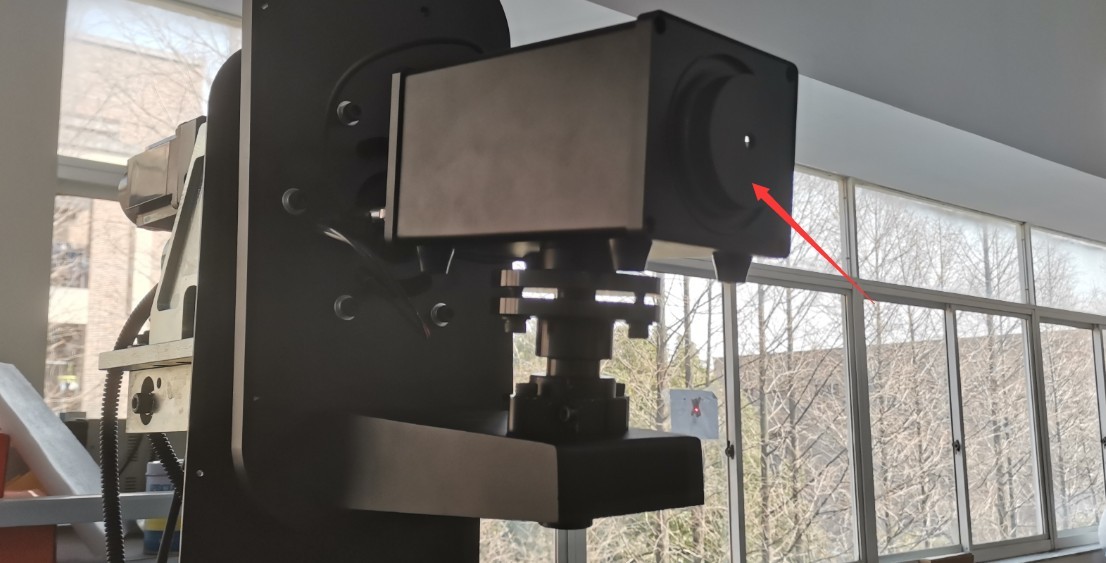

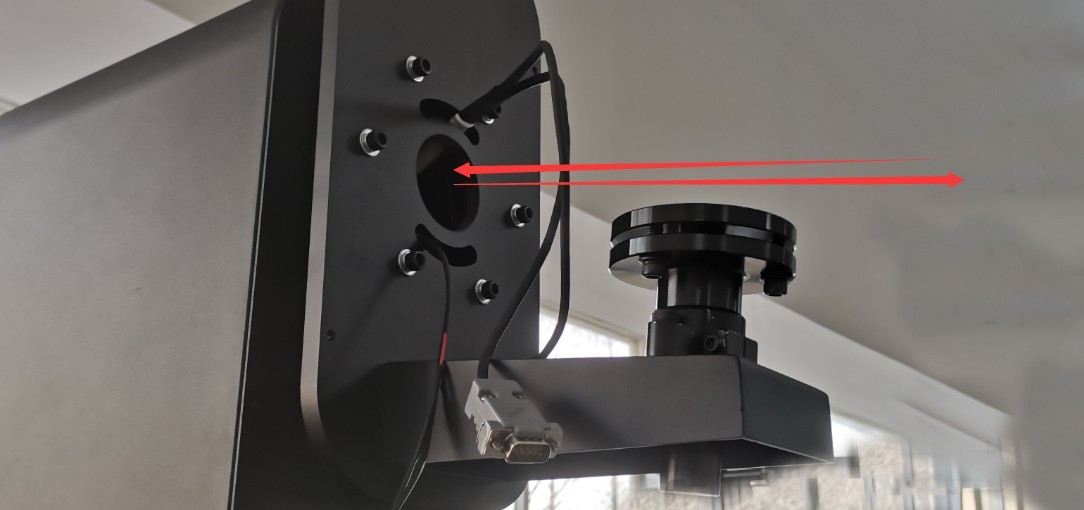

将远场光度探头重新装回。并将小镜子安装到探头上，如下图所示。

图74

5.4 设置主轴0度位置

编号	说明
①	依然选择远场光度探头
②	输入0
③	勾选同步轴
④	点击任一将主轴及同步轴（即远场光度探头）同时旋转至0度位置，此时反光镜应位于主轴正下方

图75

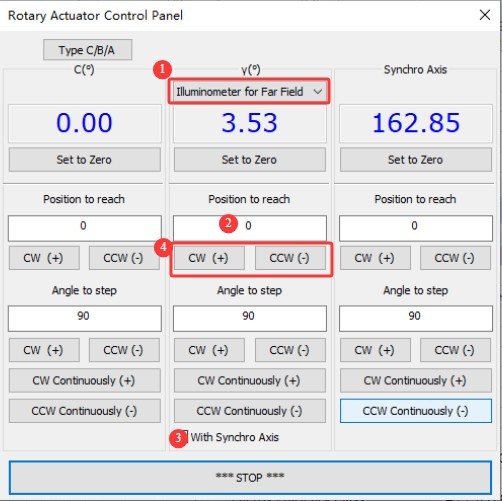

使用十字激光确认主轴跟灯轴一样处于垂直状态。否则，按以下方法将主轴微调至垂直状态，然后设置为0度。

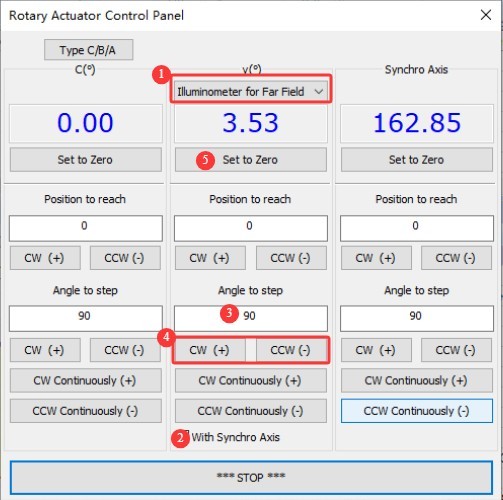

编号	说明
①	依然选择远场光度探头
②	请永远勾选同步轴
③	根据实际情况，输入一个较小的角度，比如1、0.5、0.1、0.05等
④	根据实际情况，选择一个方向进行旋转。重复③④，直至将主轴旋转至垂直状态
⑤	点击将当前角度设置为0度，密码LISUNGROUP

图76

5.5 调整反光镜及远场光度探头方向

编号	说明
①	灯轴顶部有一个开关，将该开关开启
②	灯轴中心会朝下射出一字激光

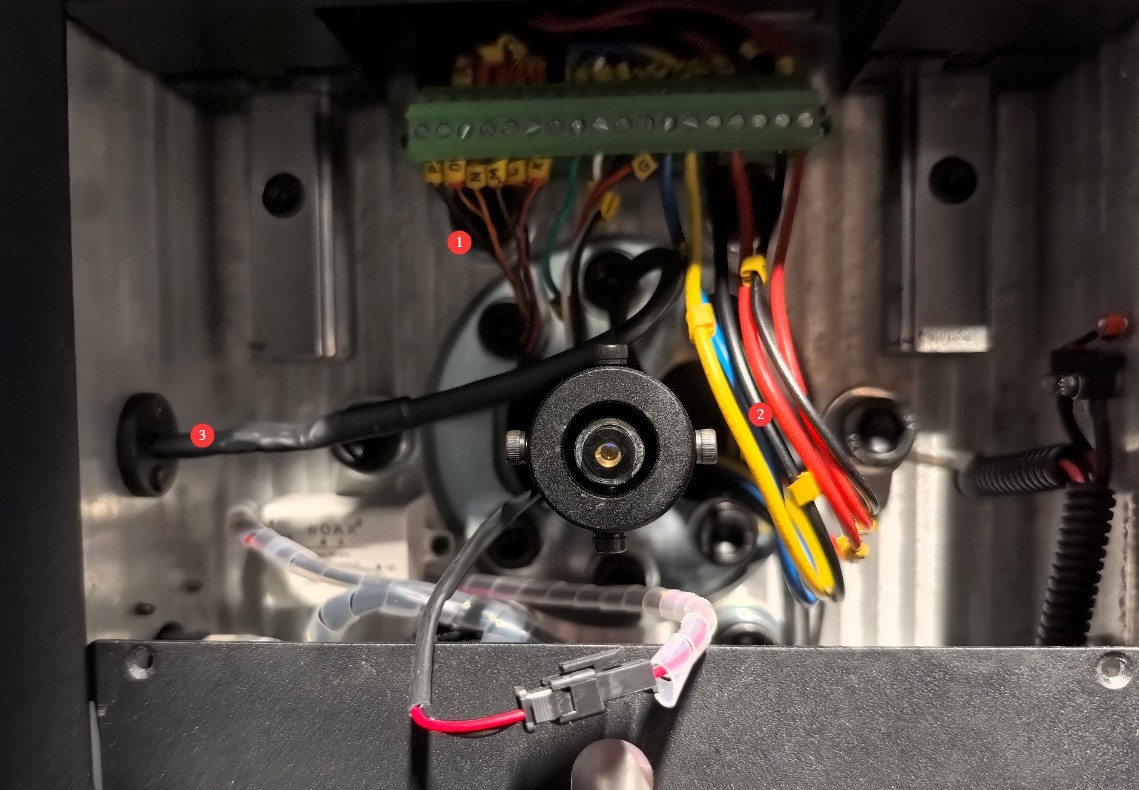

图77

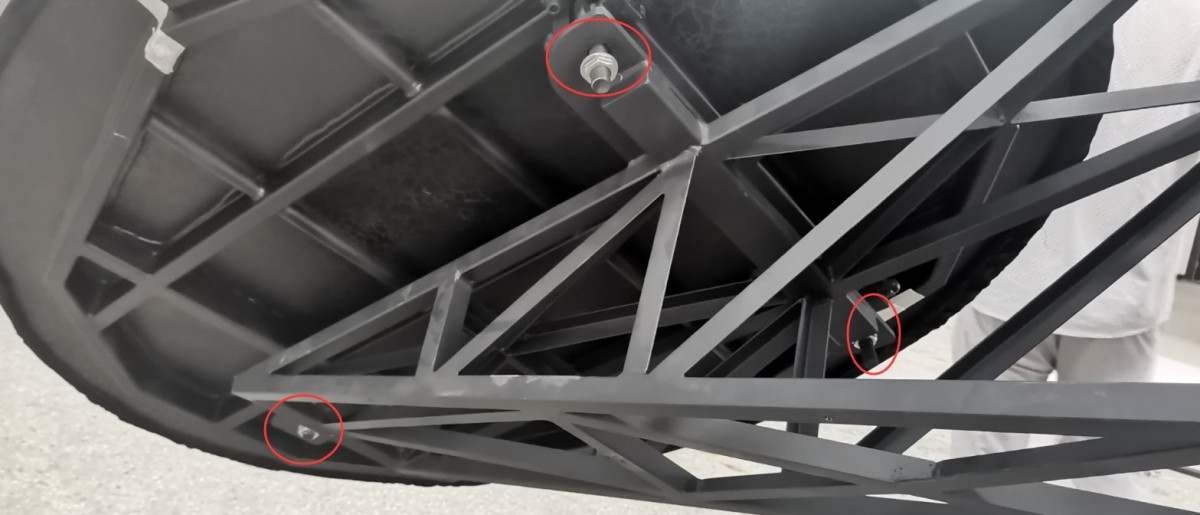

需要调整固定反光镜的三组螺丝，以调整反光镜的反射方向。

图78

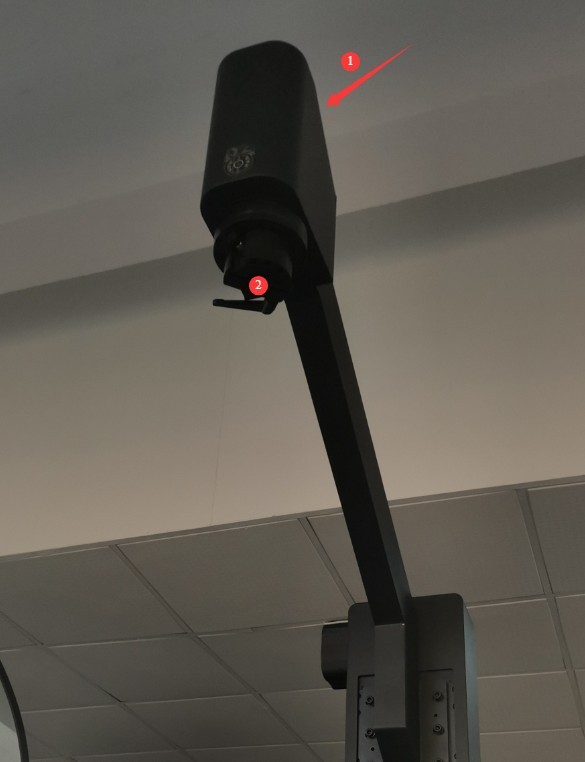

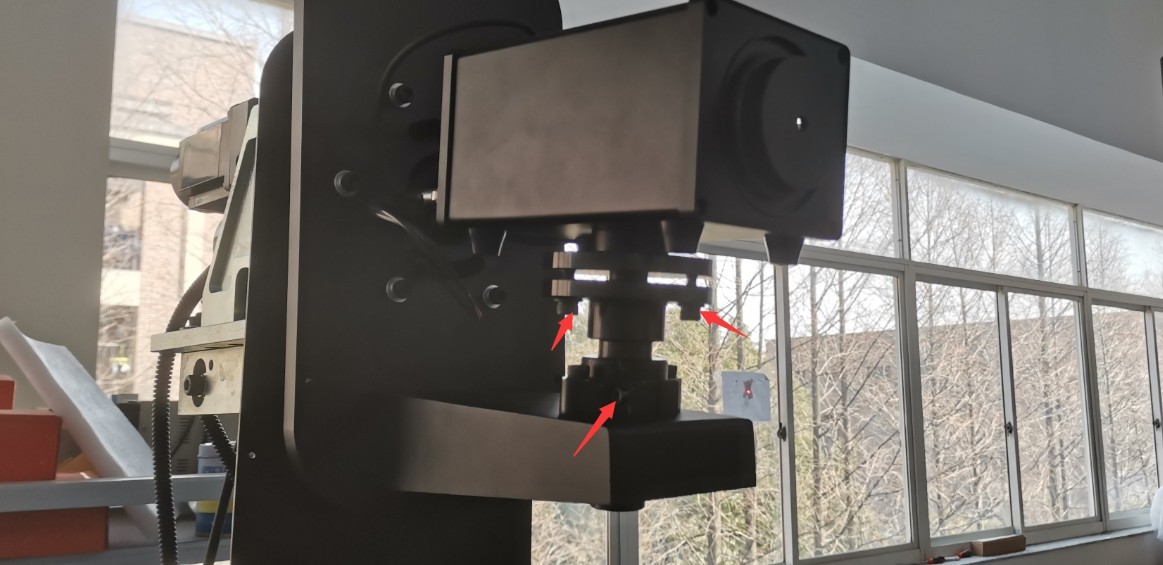

同时需要调整远场光度探头支架上的螺丝，改变远场光度探头的高度及方向。

图79

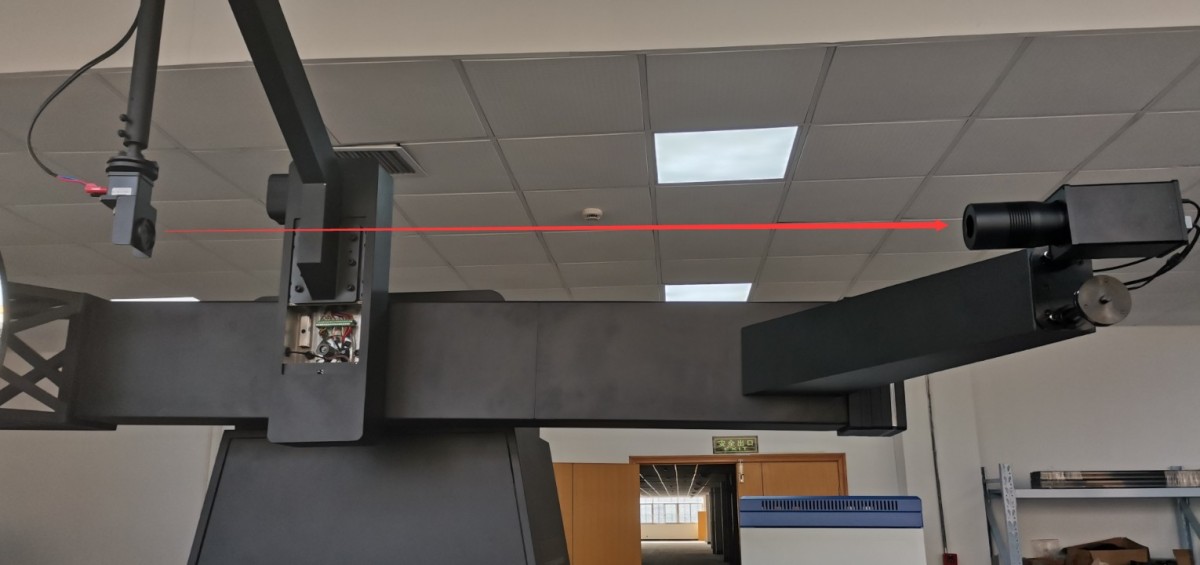

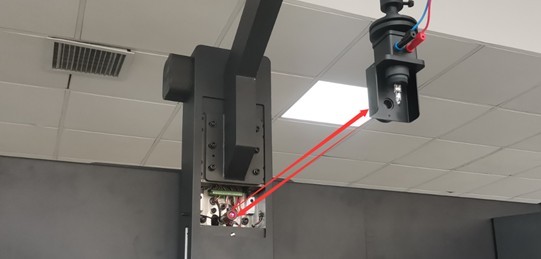

以使灯轴下射的一字激光，照射至反光镜，经反光镜反射后，照射至远场光度探头小镜子正中心，经再次反射后，原路返回。

图80

图81

调试好后，所有螺丝应处于拧紧状态。将安装于远场光度探头的小镜子取下，并将远场探头套筒及罩壳全部装回。

5.6 调整近场光度探头

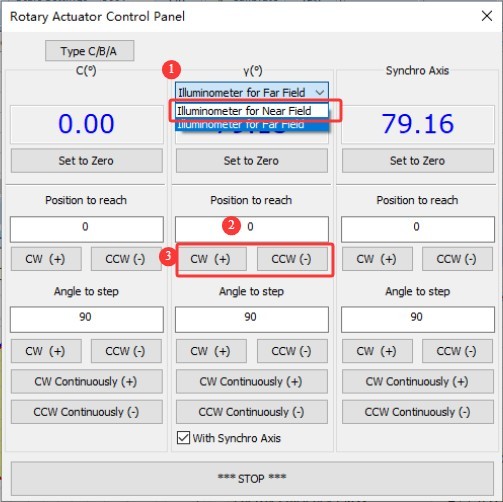

编号	说明
①	选择近场光度探头
②	输入0
③	任选其一将近场光度探头转至0度位置

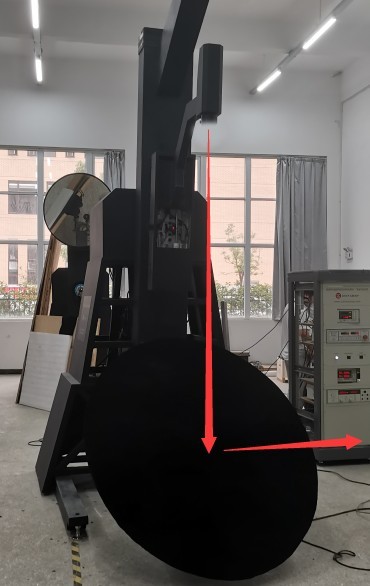

图82

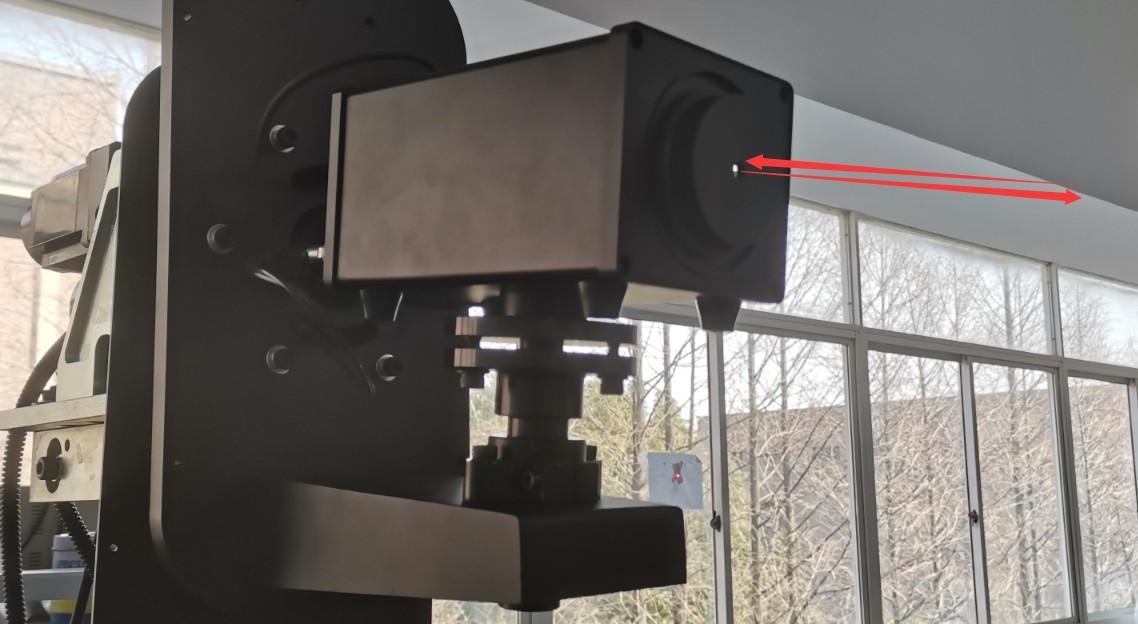

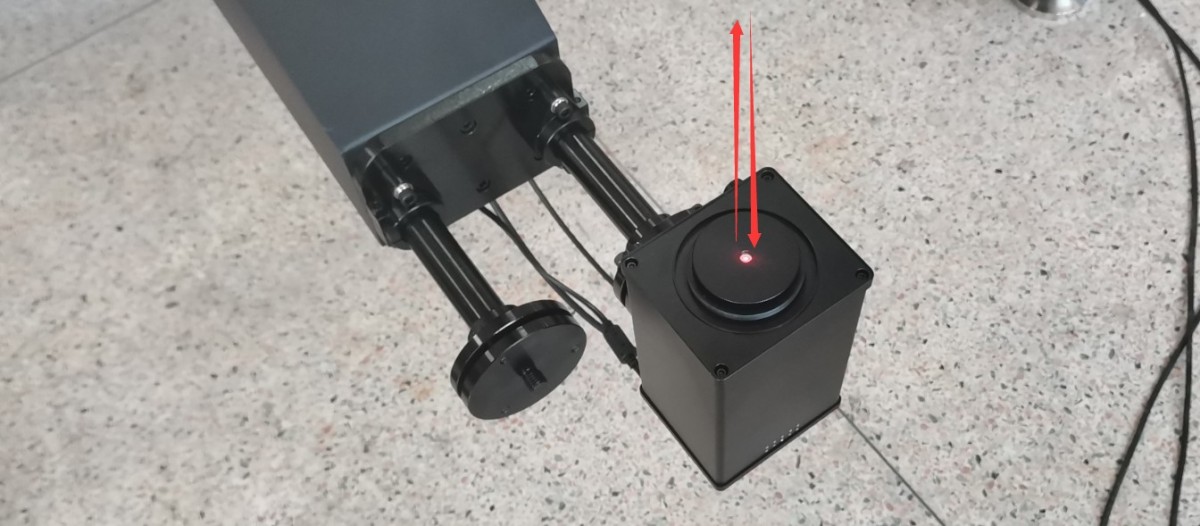

将小镜子安装至近场光度探头。通过调试近场光度探头支架上螺丝，调整近场光度探头的位置及方向，使得灯轴一字激光照射到小反光镜正中心并且反射光线原路返回。调好后，所有螺丝应处于拧紧状态。

图83

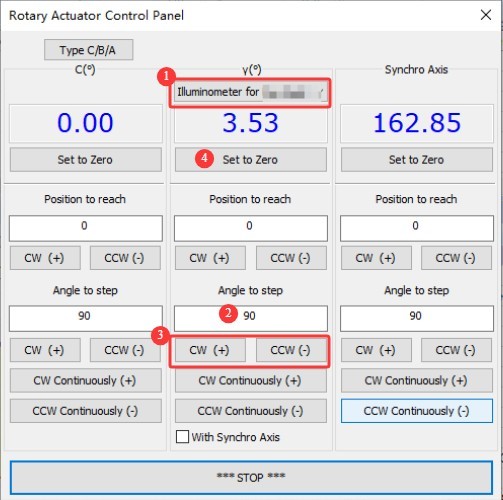

若角度偏差太大，无法调至正确位置，您可能需要做如下操作。

编号	说明
①	依然选择近场光度探头
②	根据实际情况，输入一个较小角度，比如1、0.5、0.1等
③	根据实际情况，选择一个方向将近场光度探头旋转上面所输入的角度。然后重新调整近场光度探头的位置及方向，直至灯轴一字激光照射到小反光镜正中心并且反射光线原路返回。调好后，所有螺丝应处于拧紧状态
④	然后点击，重新为近场光度探头设置一个0度位置。密码LISUNGROUP

图84

5.7 调整光纤方向

选择光谱辐射计。

图85

其余步骤请参考5.6。调好后，就可以将灯轴上的一字激光开关关闭。

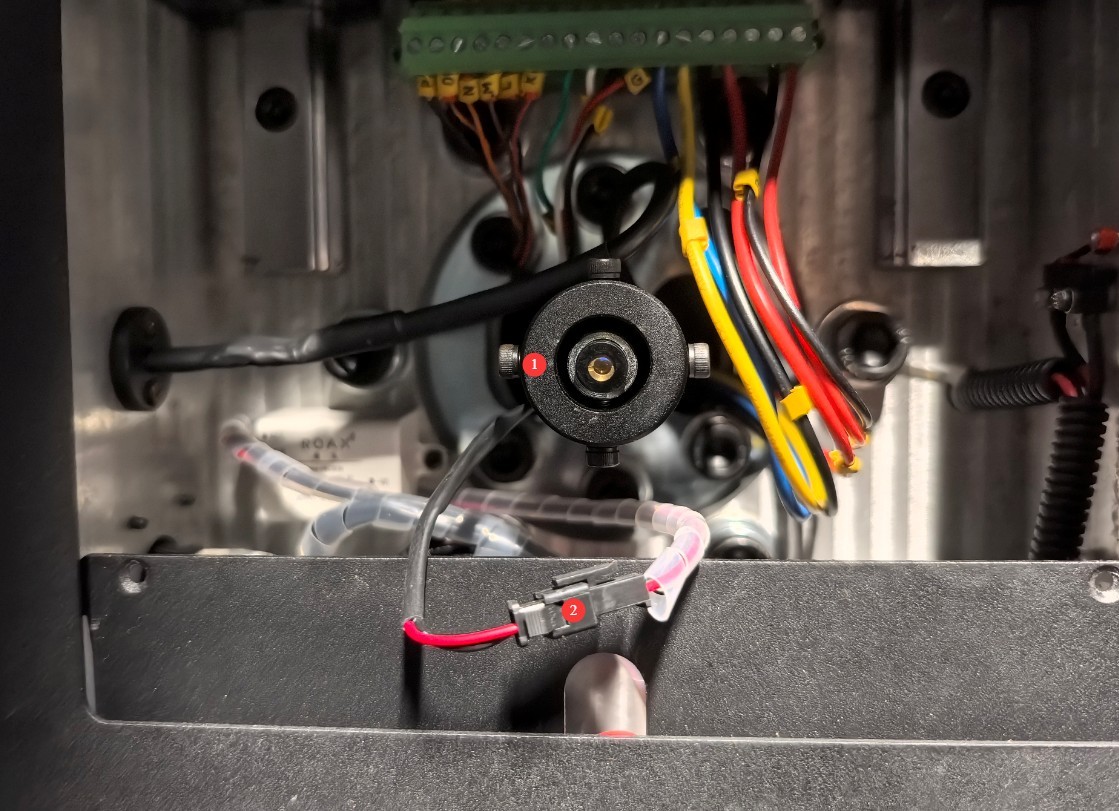

5.8 安装挡板与十字激光

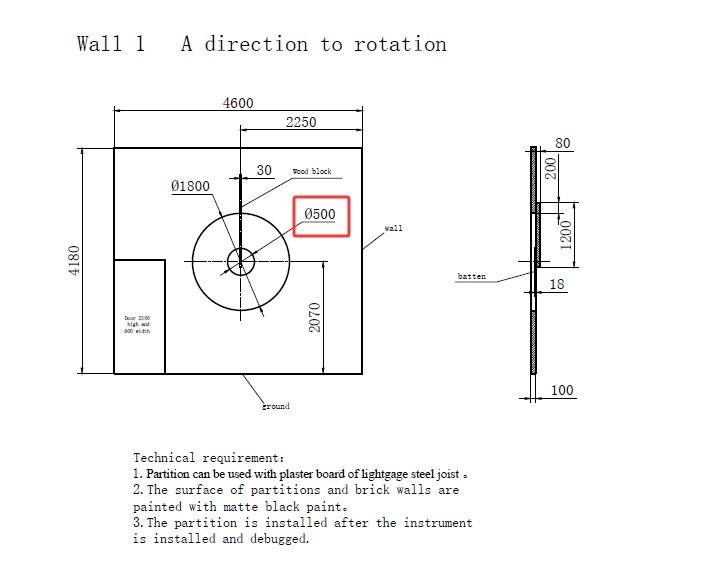

下图中所标记的尺寸为挡板尺寸。

图86

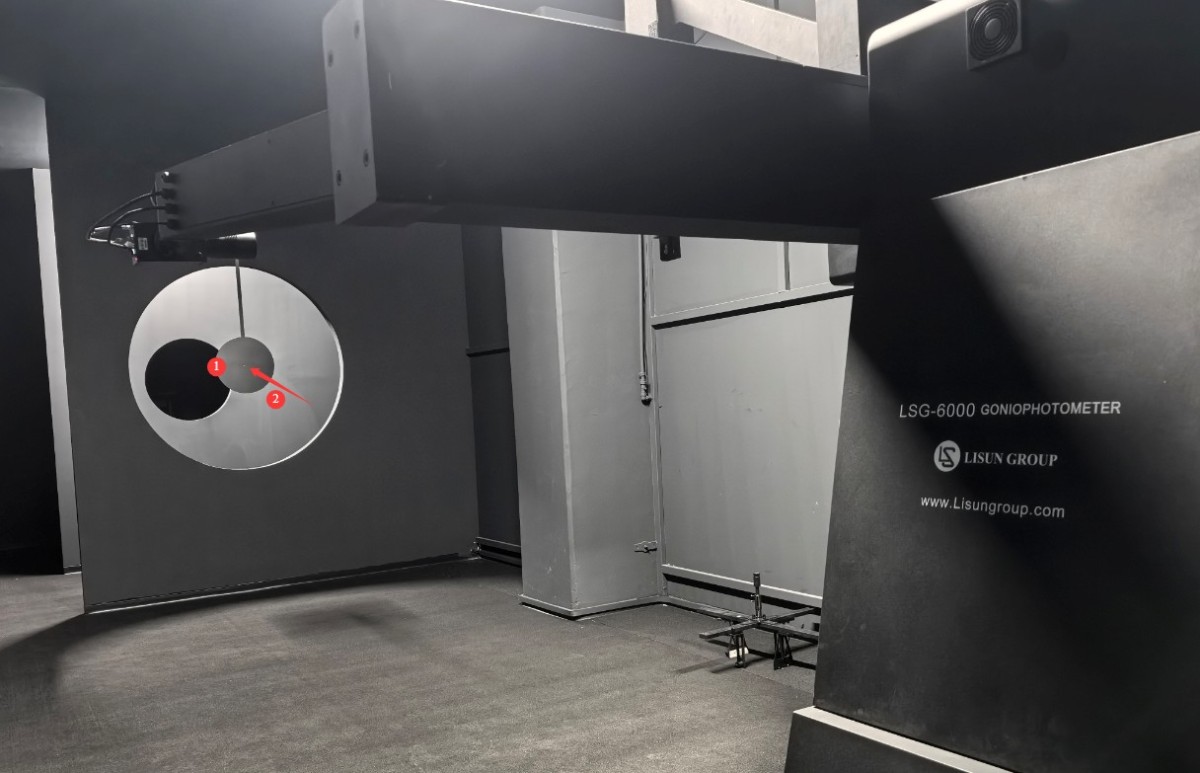

编号	说明
①	将挡板安装至第一个隔板通光孔正中心位置
②	主机中心的一字激光应该也是照射至挡板正中心，请做一个标记

图87

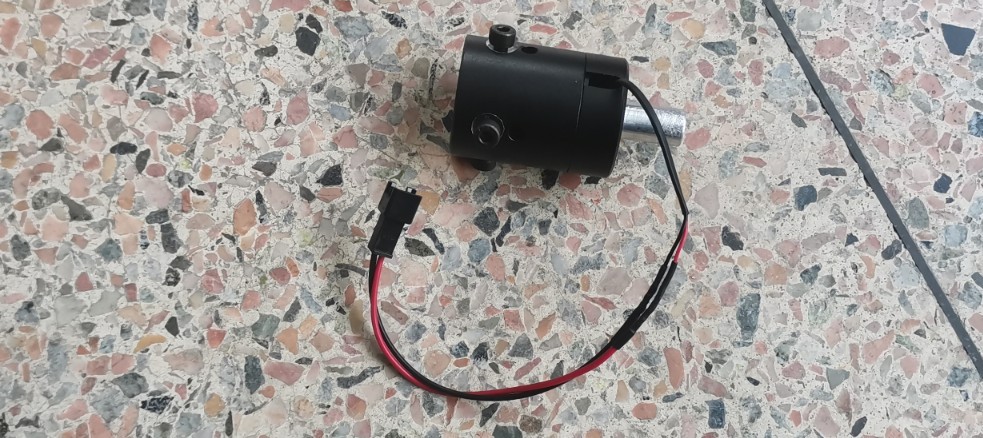

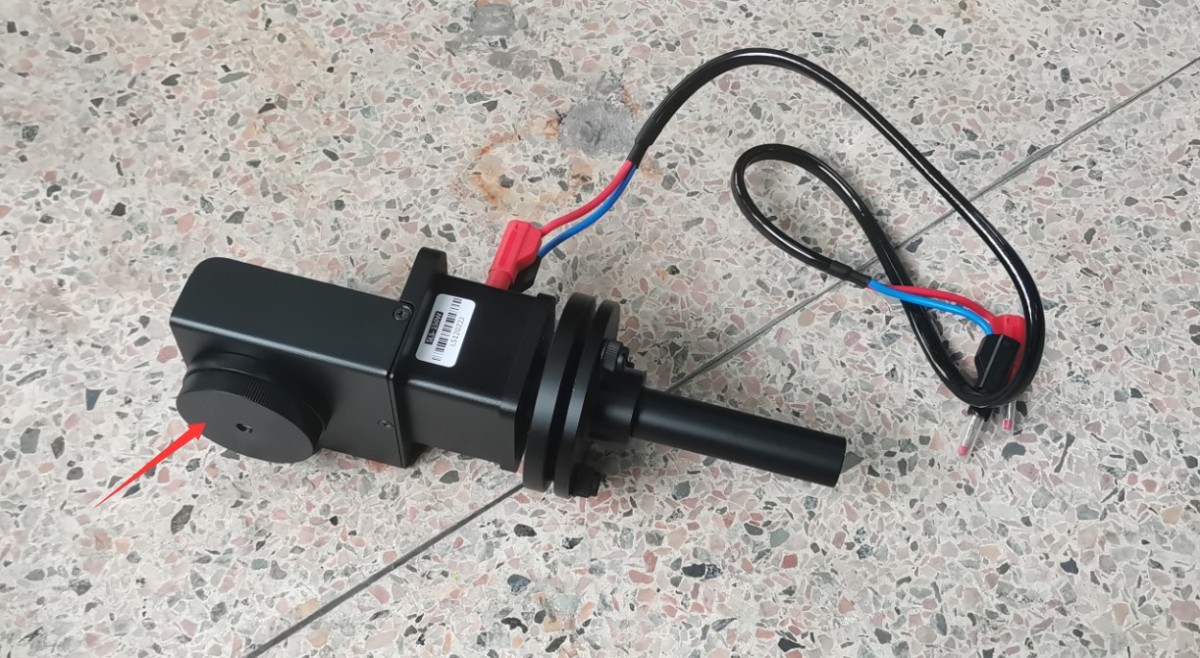

找到如下小十字激光。

图88

编号	说明
①	将跑步机中心一字激光取下，替换成小十字激光
②	电源线连接好后，将激光开关开启。调试十字激光方向，使十字激光中心照射至刚做的标记处，且使十字激光处于横平竖直状态，然后将小十字激光固定好

图89

5.9 设备及暗室清洁

所有安装调试步骤结束，将所有设备关机。注：关机顺序为，先将所有设备电源逐一关闭，然后再将机柜总电源开关关闭。

将设备使用干燥软布清洁后，所有盖板、螺丝等装回。

然后使用防尘布将所有设备盖上，清洁暗室及控制室。全部清洁好后，再将所有设备开机。

6、定标

6.1 标准灯安装调试

6.1.1 标准灯安装

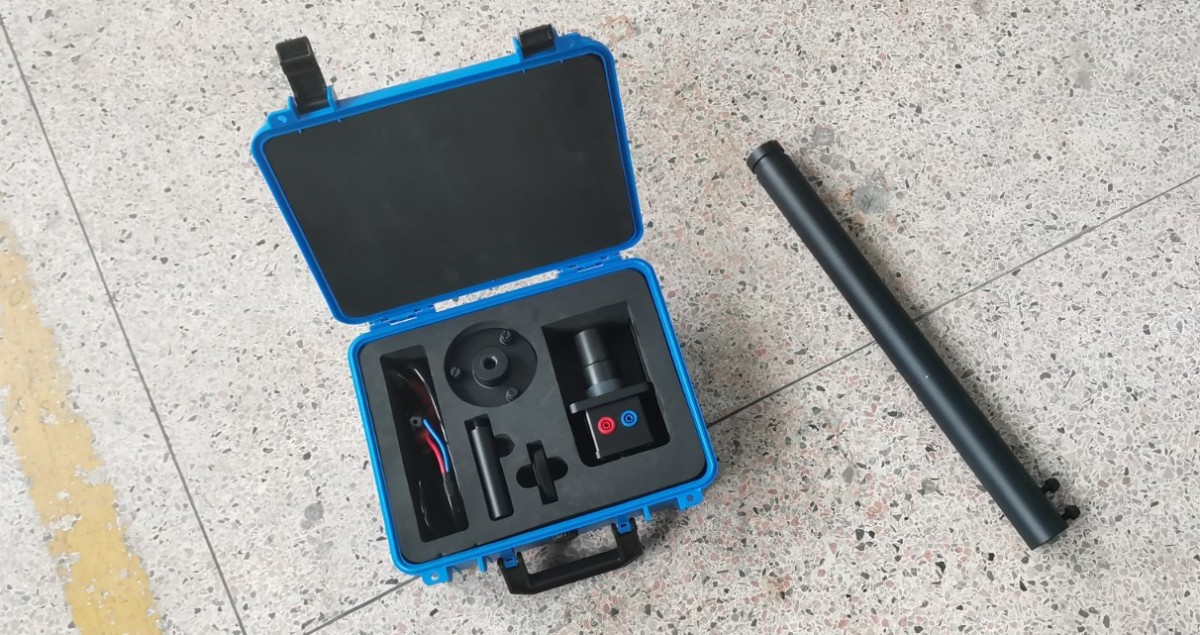

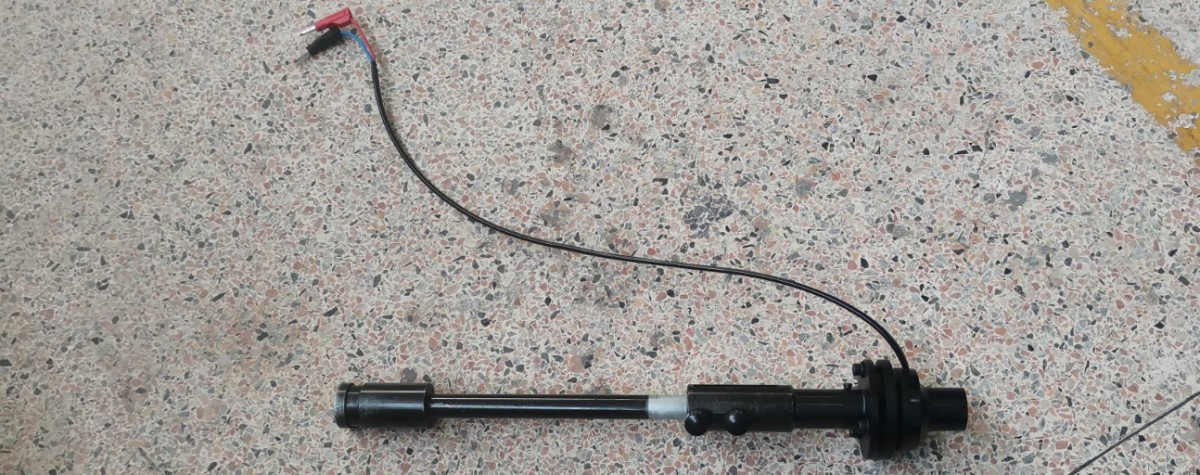

找到标准灯及其延长杆。

图90

将标准灯依下图组装好，同时也将小镜子安装。

图91

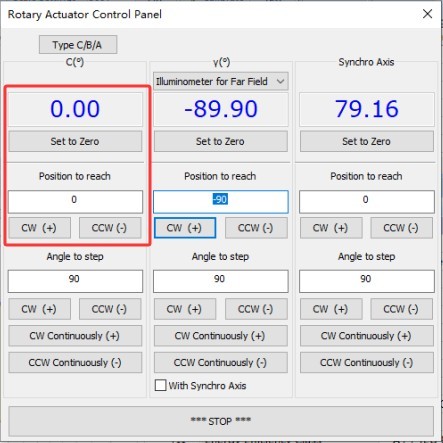

进入软件角度控制界面，将C轴转至0度位置。

图92

将标准灯固定至延长杆，然后将延长杆安装至灯轴。

编号	说明
①	延长杆上有卡槽，将此处螺栓拔起后，再将延长杆插入至底部再将螺栓松掉，即可卡住，防止掉落
②	手旋螺丝杆，逆时针旋转为松，顺时针旋转为紧

图93

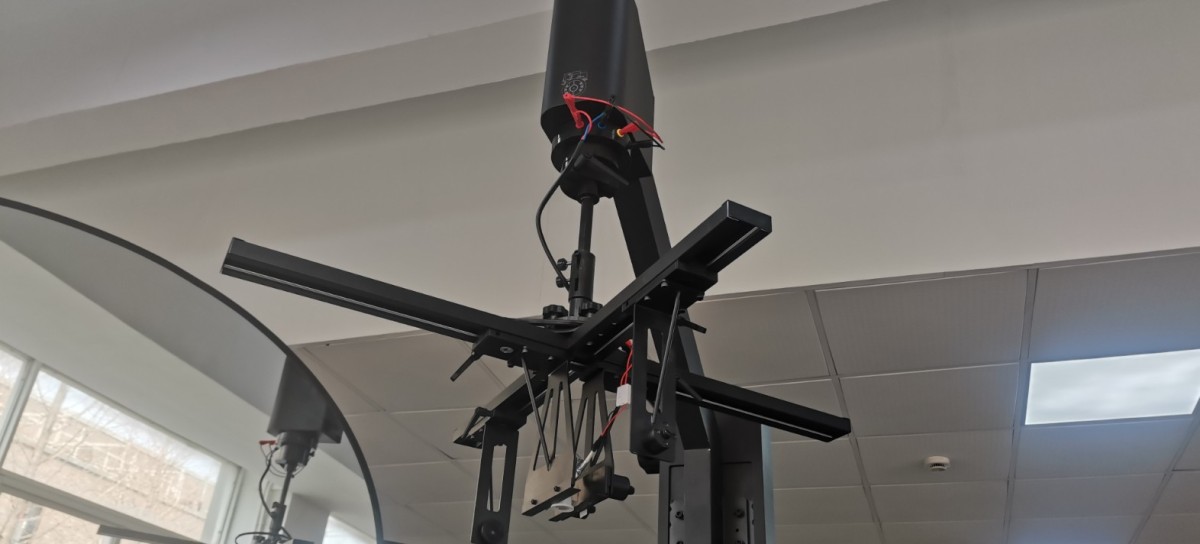

将标准灯按下图方向固定。

图94

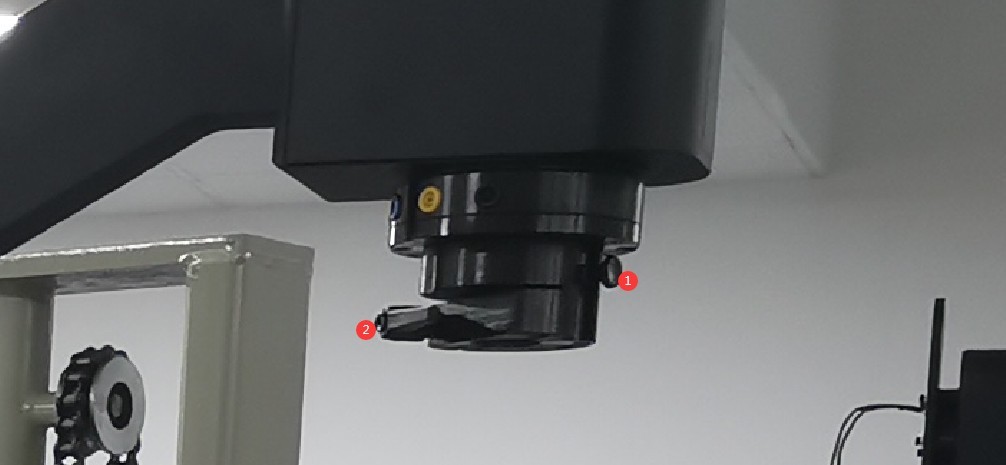

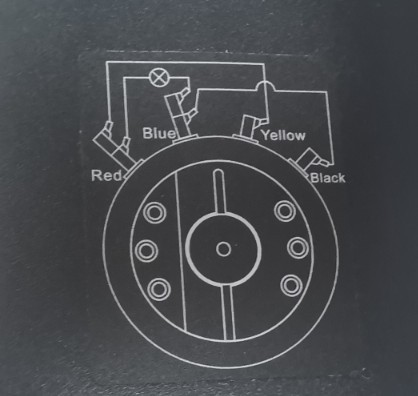

灯轴处有四个接线端子，请依据灯轴处图纸，即红黄两端子短接、蓝黑两端子短接，然后将红蓝连接标准灯电源线。

图95

注：标准灯和样品灯具电源的连接方法一致。

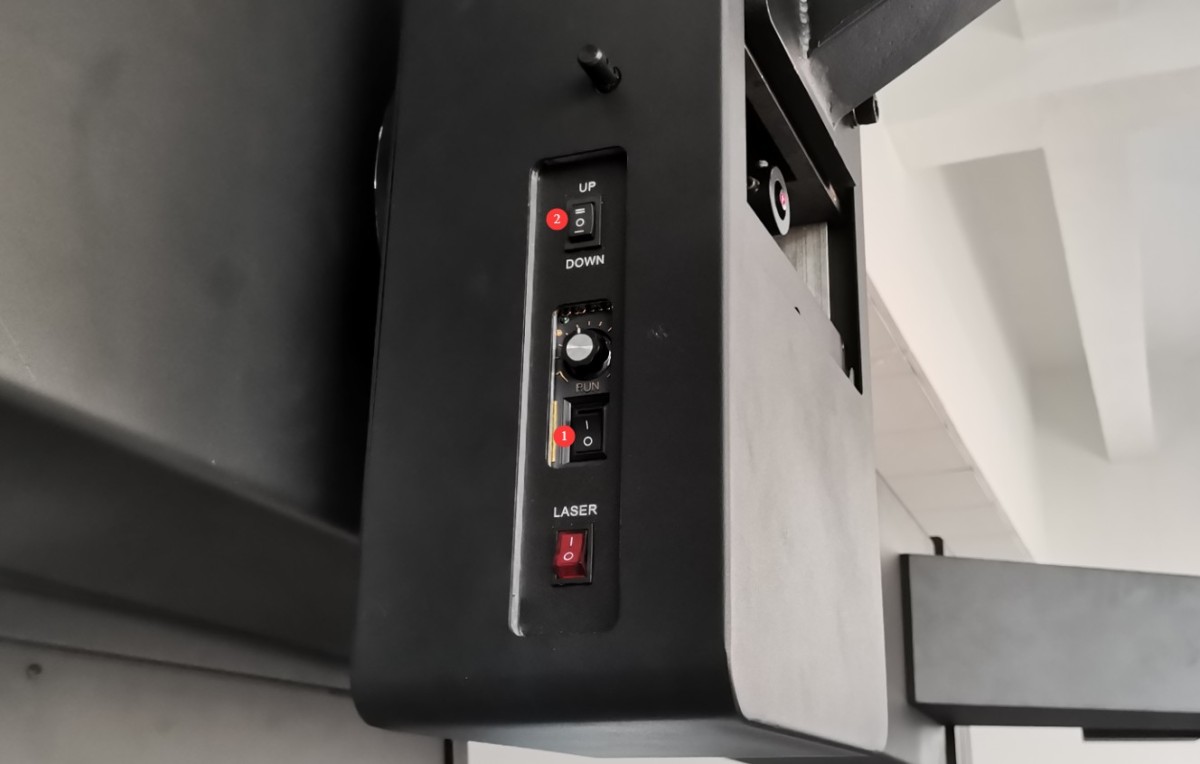

6.1.2 调整标准灯方向

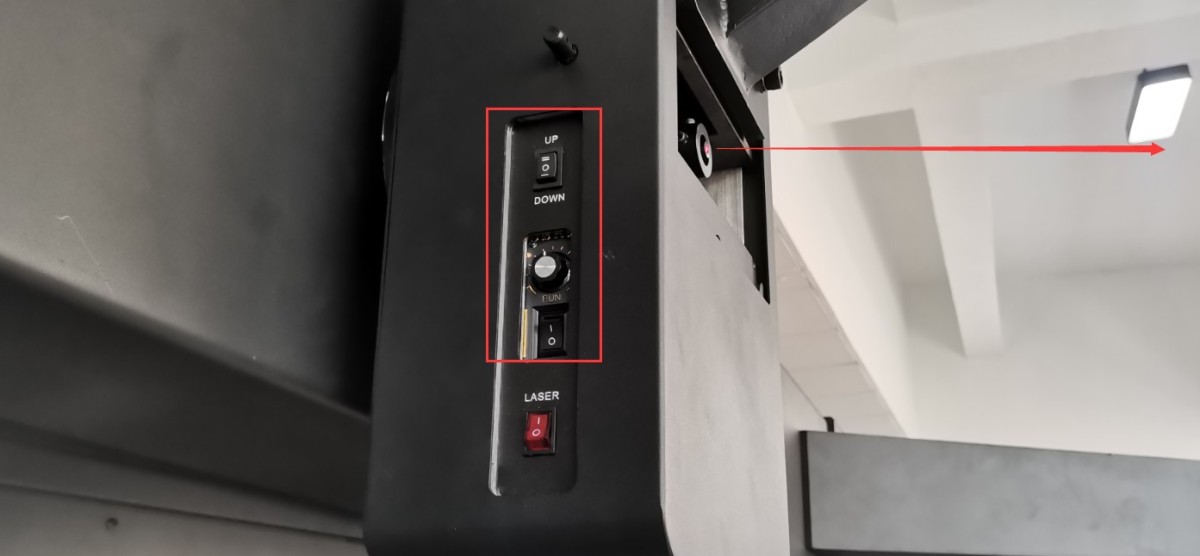

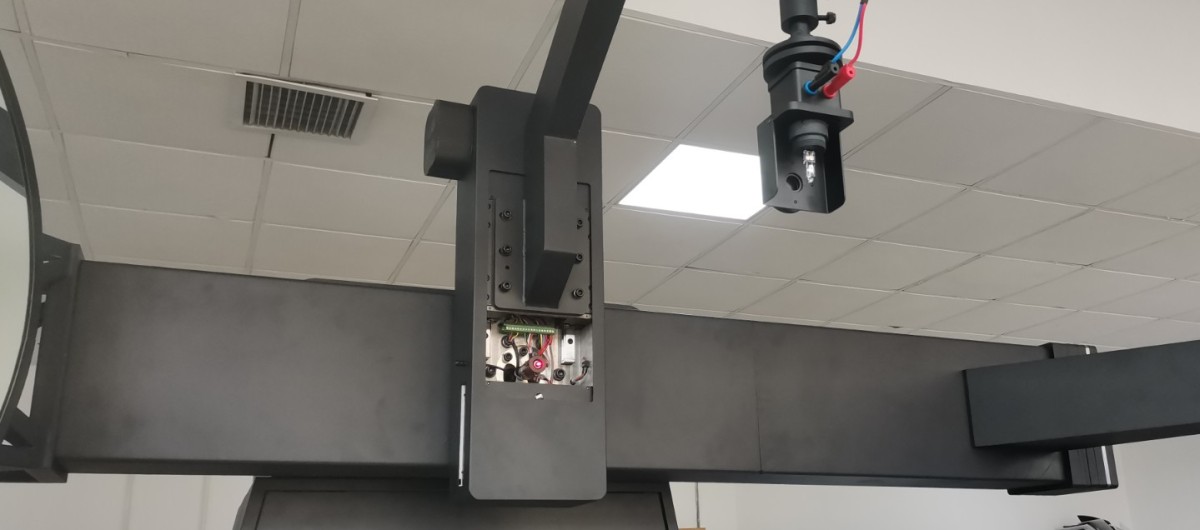

编号	说明
①	将此处开关开启
②	上下切换开关，可调整灯轴，即标准灯的高低

图96

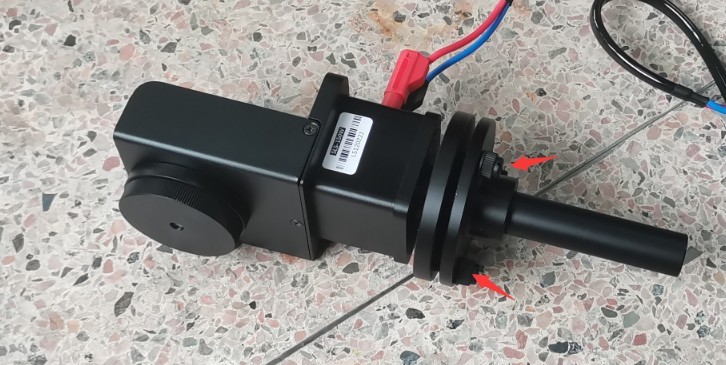

标准灯支架上的三颗螺丝可调节标准灯的俯仰角度。

图97

应将标准灯调至如下状态：十字激光照射至小反光镜的中心，且反射光线的水平激光与垂直激光与原十字激光完全重合。

图98

可参考我们的经验按以下步骤调试：可先将标准灯高度调至合适位置，垂直反射激光可通过旋转延长杆调试，水平反射激光可通过调整标准灯的俯仰调试，调好后标准灯的中心高度可能发生变化，需要再次调整标准灯的高度。需要反复调试，直至十字激光照射至小反光镜的中心，且反射光线的水平激光与垂直激光与原十字激光完全重合。

标准灯方向调好后，可小心将小反光镜取下，注意取下的过程中不要使标准灯的方向发生变化。然后将十字激光关闭。

6.2 远场光度探头定标

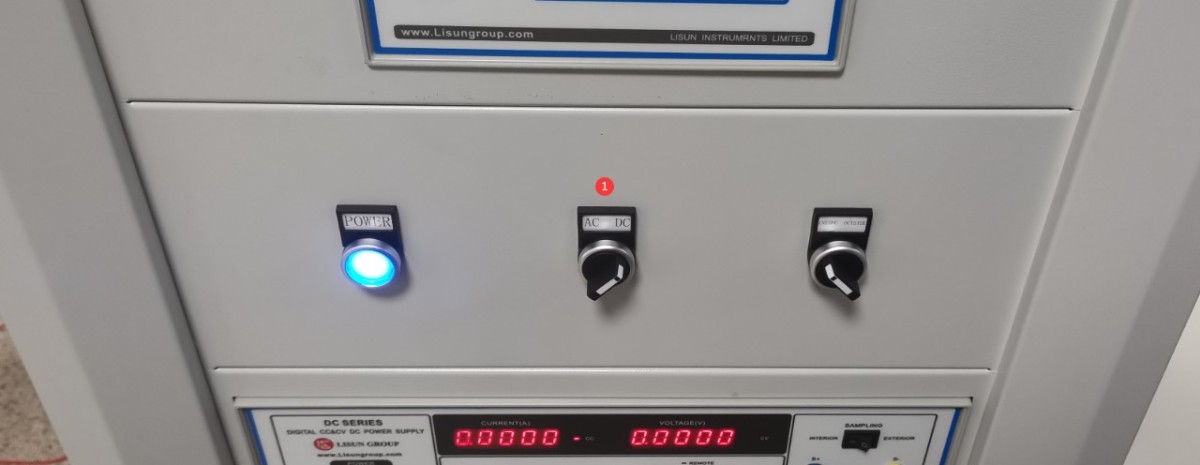

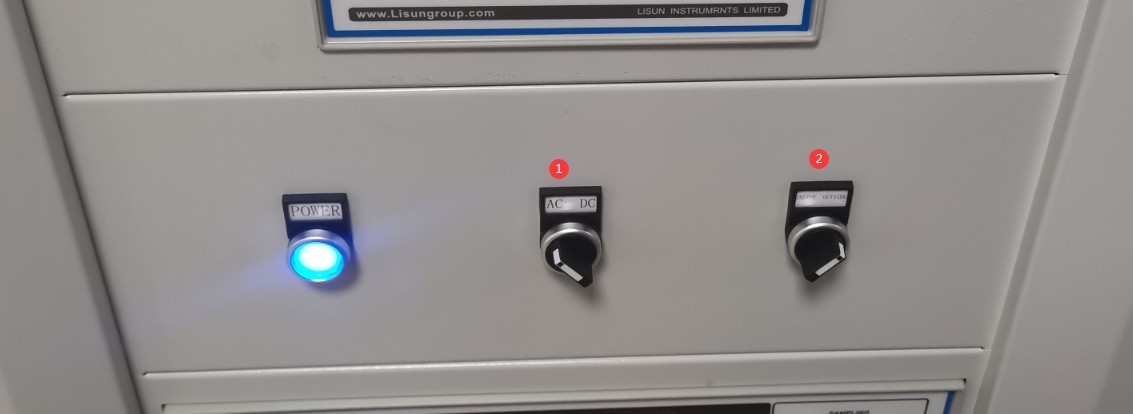

标准灯均为恒流DC光源。将机柜AC/DC切换开关切换至DC。

图99

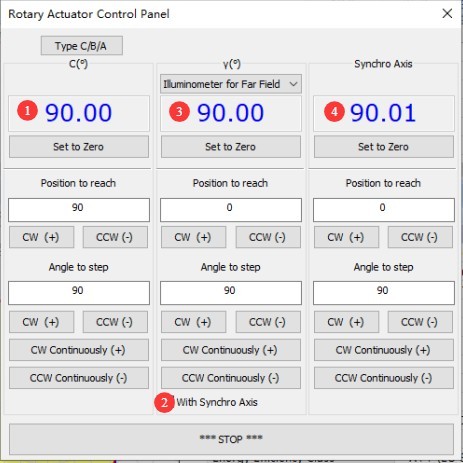

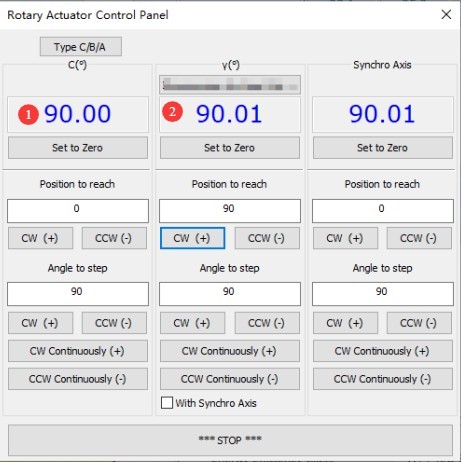

进入软件角度控制界面。

编号	说明
①	将C轴转至90度位置
②	注意要勾选同步轴
③	然后选择远场光度探头，并将其转至90度位置
④	同步轴会跟随反光镜一起同步转到90度位置

图100

转到至目标位置后，标准灯支架圆孔正对反光镜。

图101

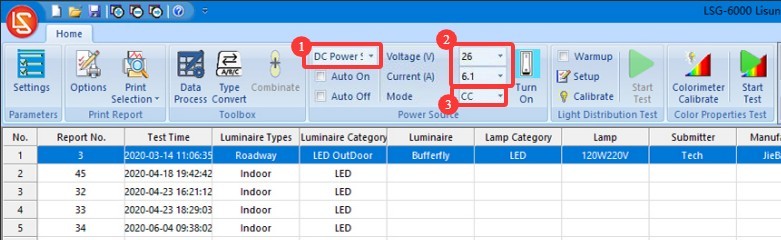

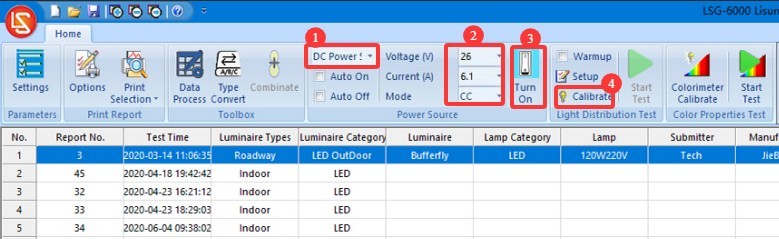

点亮标准灯并进入定标界面。

编号	说明
①	选择DC电源
②	标准灯为恒流光源，选择CC（恒流模式），依标准灯证书输入参考电压及额定电流，一般为30V，6.1A
③	点击将标准灯点亮，并将暗室内其它照明都关闭。标准灯需要15分钟达到稳定状态
④	标准灯稳定后，点击进入光度探头定标界面

图102

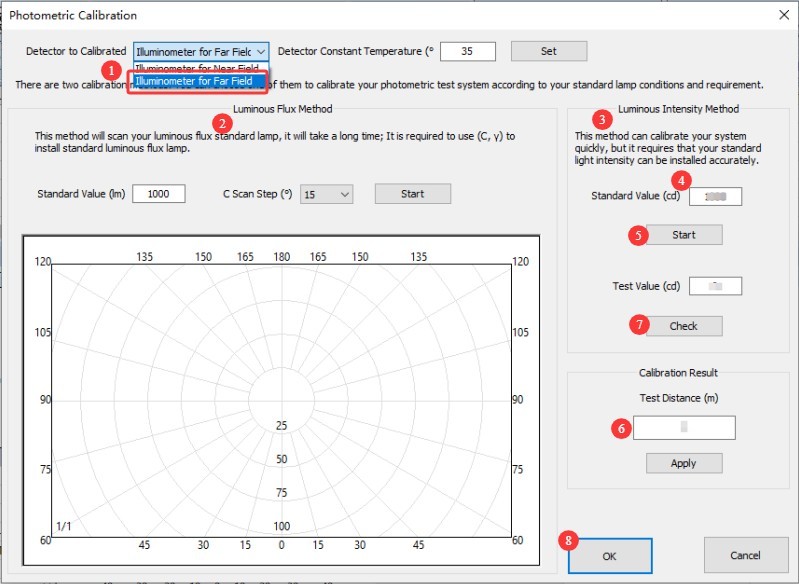

将暗室门关闭，确保暗室内除了标准灯外，其它光源全部关闭。

编号	说明
①	选择远场光度探头
②	光通量定标法，我们软件有这个选项，但目前常规标准均须使用光强定标法，而且我们标配的标准灯也是光强标准灯。所以暂无需使用光通量定标法
③	光强定标法
④	参考标准灯校准证书，输入其标定光强值
⑤	点击开始
⑥	软件即会自动计算测试距离
⑦	如需再次确认，可点击“检查”，则软件显示当前所测试光强值。所测试光强值应与标定光强值相同
⑧	点击“OK”保存退出

图103

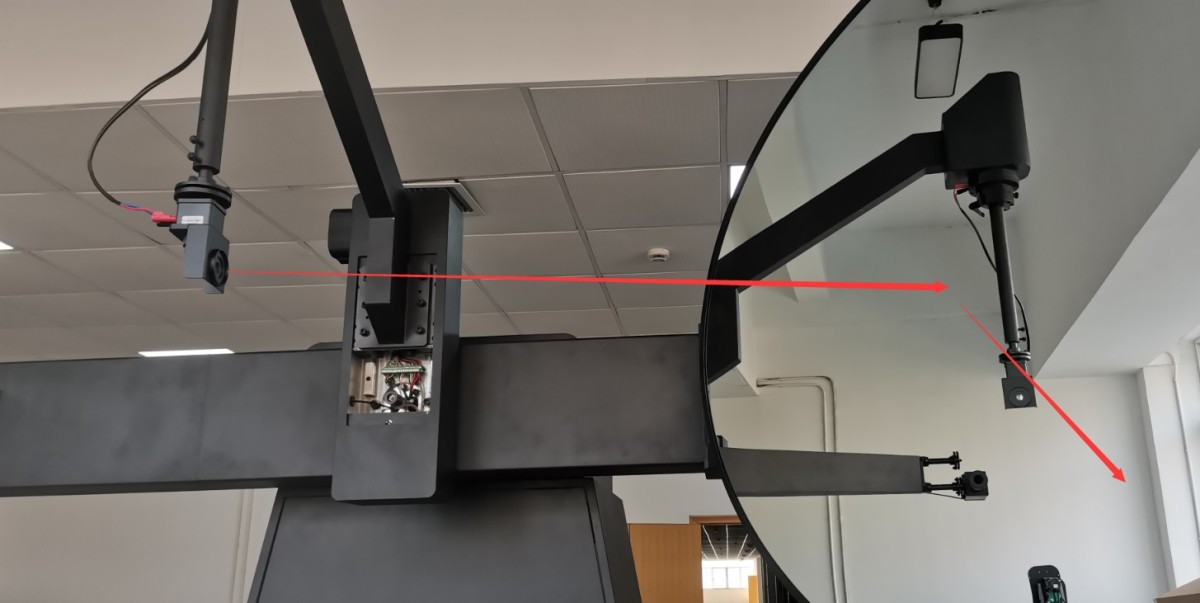

注：远场光度探头的测试距离为分布光度计中心至反光镜，再加上反光镜至远场光度探头表面的距离。软件所计算的距离应与实际距离接近，误差在1%及以内为正常。若误差太大，请参考2.3.1重新确认暗室没问题，以及参考第5章重新确认调试步骤。

6.3 近场光度探头定标

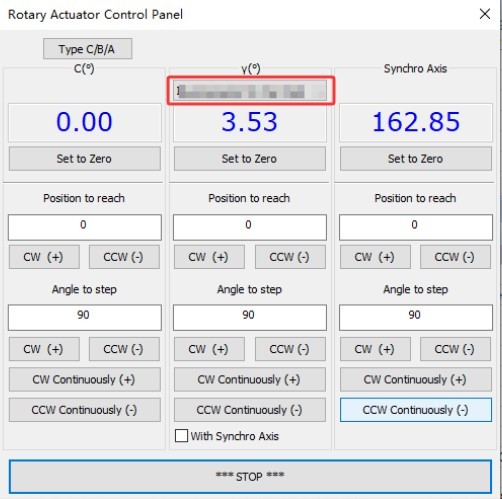

标准灯依然处于点亮且稳定状态。进入角度控制界面。

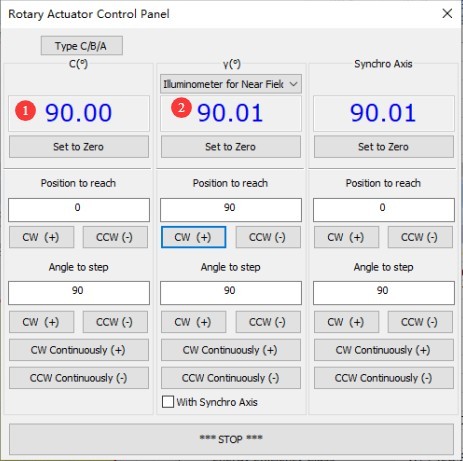

编号	说明
①	C轴仍然在90度位置
②	选择近场光度探头，并将近场光度探头转至90度位置 注：定标近场的时候可不用管同步轴位置

图104

转到至目标位置后，标准灯支架圆孔正对近场光度探头。

图105

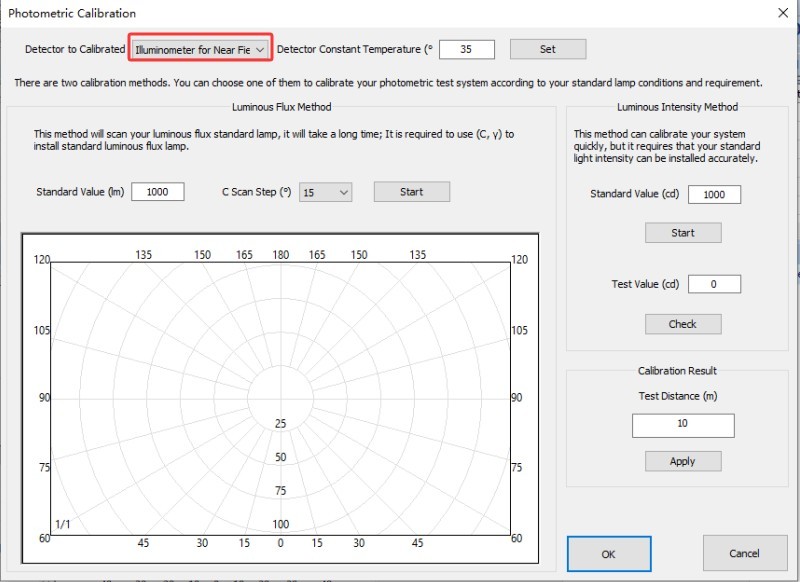

进入光度探头定标界面，选择近场光度探头。其余步骤与远场光度探头定标完全一致，请参考6.2。

图106

注：LSG-6000S近场光度探头标准距离为1.25m，LSG-6000近场光度探头标准距离为1.5m，LSG-6000B及LSG-6000L近场光度探头标准距离为1.75m。

6.4 光谱辐射计定标（若有）

标准灯依然处于点亮且稳定状态。进入角度控制界面。

编号	说明
①	C轴仍然在90度位置
②	选择光谱辐射计，并将其转至90度位置

图107

转到至目标位置后，标准灯支架圆孔正对光谱辐射计的光纤方向。

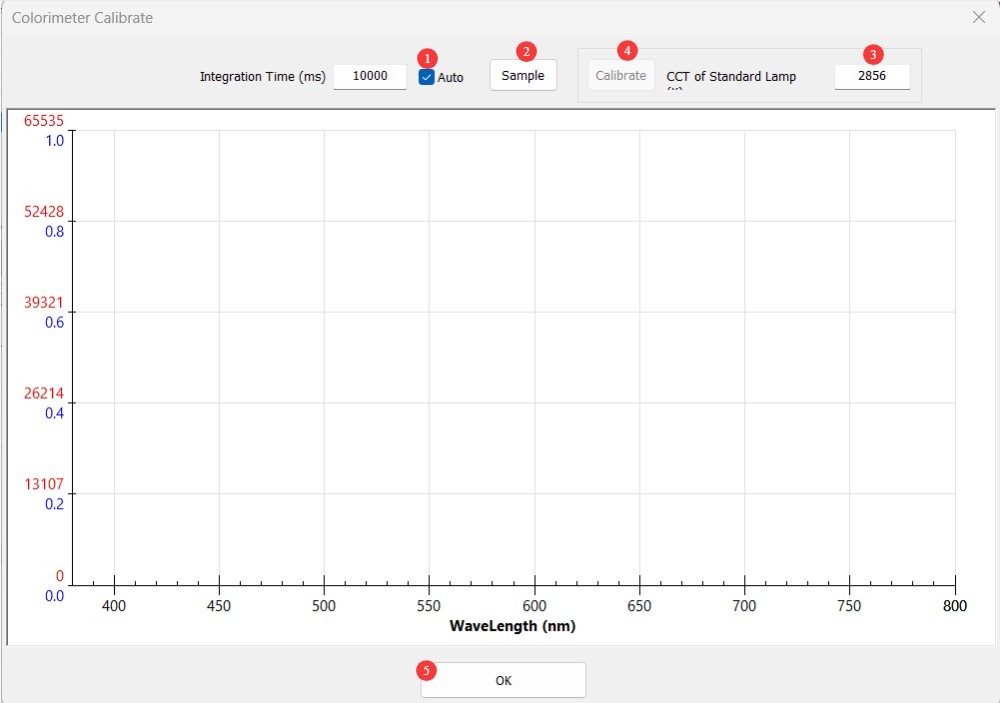

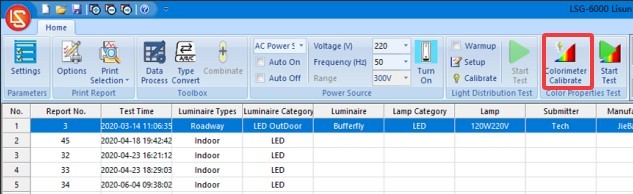

点击进入 光谱辐射计定标界面。

图108

编号	说明
①	积分时间请务必永远勾选“自动”
②	先点击“采样”，采样成功后界面会看到对应的曲线。采样成功后“定标”按钮变为可点击状态
③	参考标准灯校准证书，输入其标定色温值
④	点击“定标”，定标成功后界面会看到对应的曲线
⑤	点击OK保存退出

图109

定标结束后，可通过软件将标准灯关闭。标准灯使用时温度较高，需待标准灯冷却后，将其装回包装盒，连同延长杆一起妥善保管。

6.5 定标维护

暗室无变化	电脑无变动，无需再次定标
	电脑无变动，只是重新插拔通讯线，或重装分布光度计软件，无需再次定标
	若更换电脑或重装电脑操作系统，光度探头不需要重新定标，直接输入之前的测试距离并保存即可，但光谱辐射计需要重新定标（若无定标条件，可联系我们恢复定标数据）
暗室有变化	暗室结构无变动，使用较久后，内部喷涂颜色发生变化、脱落等。根据您对暗室的保养程度，以及您对测试结果的精度要求，可定期将暗室重新喷涂，喷涂后需重新定标
	暗室结构发生变动，需重新定标

7、测试前准备

7.1 灯具选型与老化

选择有代表性的被测灯具，符合国家或企业标准，新灯具需进行老化处理（LED灯具建议老化24小时）；

检查灯具外观无破损，内部线路连接正确，清洁灯具表面污斑。

7.2 测试模式介绍

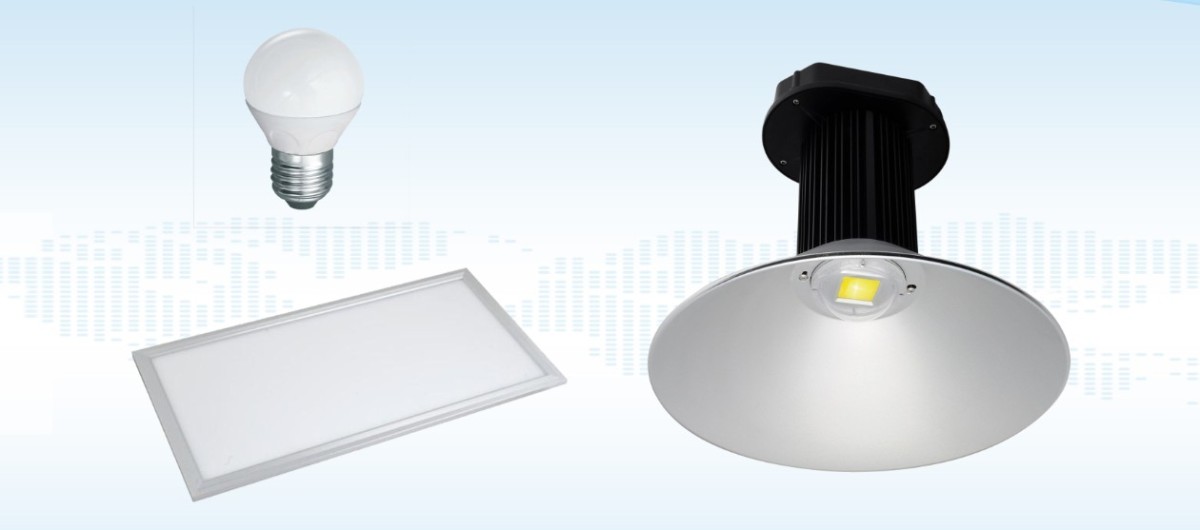

C-Gamma模式：适用于路灯、筒灯、面板灯、植物照明灯等大部分灯具。

图109.1

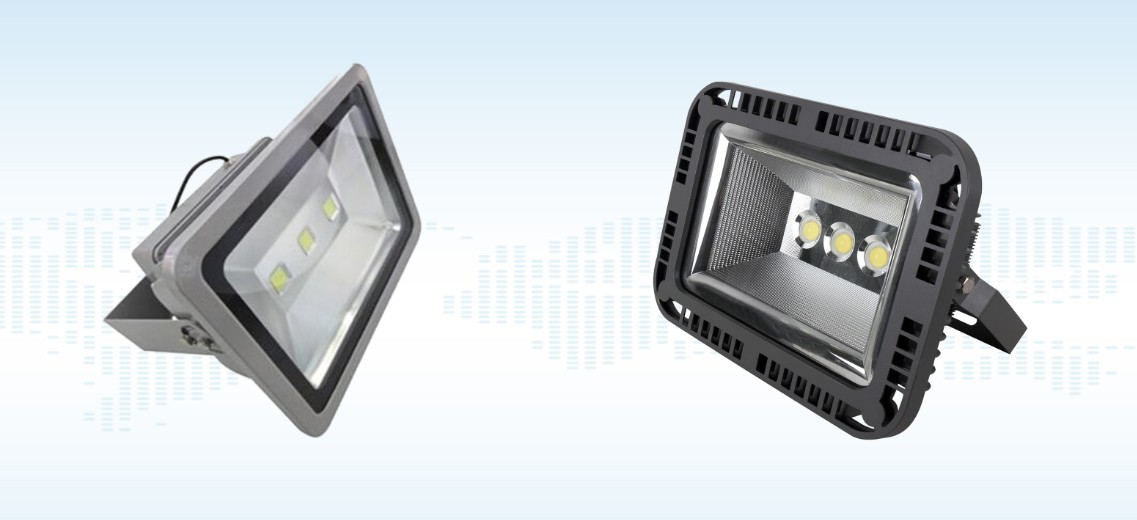

Beta模式：适用于投光灯、泛光灯等，需安装辅助臂。

图109.2

Alpha模式：适用于汽车灯、信号灯。

图 109.3

注：LSG-6000系列可做C-Gamma 及B-Beta测试。A-Alpha需使用TYPE A型分布光度计，若有需要可与我们联系。

8、C-Gamma测试

8.1 光度分布测试

8.1.1 灯具安装点亮

8.1.1.1 灯具安装

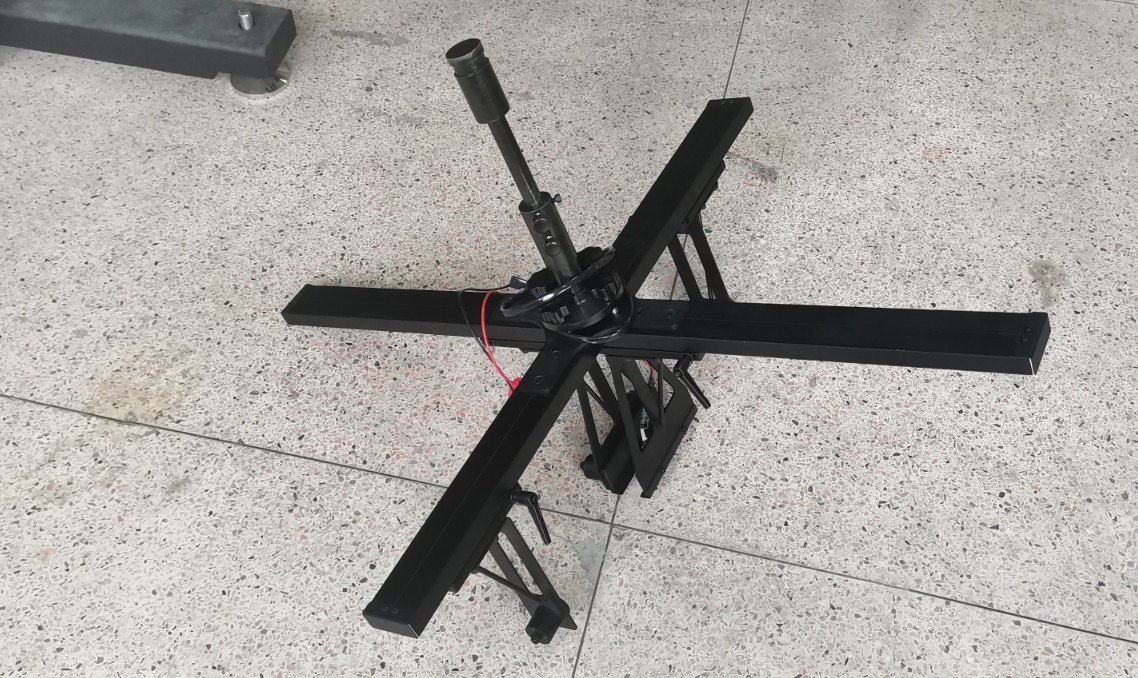

我们有配两个C-Gamma测试夹具，本操作步骤以十字夹具为例。

编号	说明
①	大型十字夹具用于各种灯具
②	E27夹具用于球泡灯测试

图110

图111

将夹具安装到分布光度计，安装方法与安装标准灯延长杆一致。

图112

需要调整灯轴及十字夹具的高度，使样品发光面与十字激光持平。

图113

安装有方向性的灯具时需注意。当分布光度计C平面角度在0度时，按路灯安装标准，灯杆方向应朝向分布光度计主机；当分布光度计C平面角度在0度时，按条形灯行业标准，应垂直于分布光度计主机。

灯具安装好后，可将十字激光关闭。

8.1.1.2 灯具点亮

连接被测灯具电源线。被测灯具和标准灯电源线的连接方法一致，参考6.1.1。

根据被测灯具参数，调整机柜切换开关。

编号	说明
①	样品灯具为AC供电则切换至AC方向，为DC供电则切换至DC方向
②	电参数内部取样/外部取样开关。外部取样为四线制，可获取更准确的电压参数，若无特殊需求，请将此开关切换至外部取样即可

图114

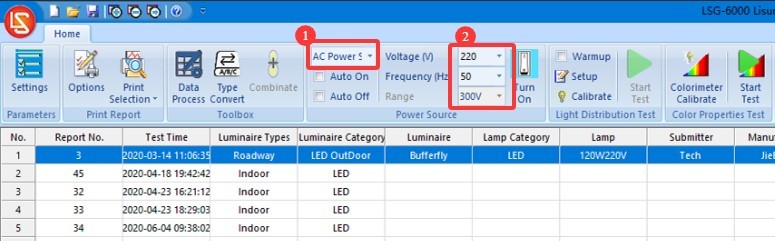

若样品灯具为AC供电。

编号	说明
①	选择AC电源
②	根据样品参数，输入正确的电压及频率

图115

若样品灯具为DC供电。

编号	说明
①	选择DC电源
②	根据样品参数，输入正确的电压及电流
③	选择输出模式，CC为恒流，CV为恒压。若选恒流，则需要输入样品的额定电流值，电压值输入该DC电源的最大输出电压即可；若选恒压，则需要输入样品的额定电压值，电流值输入该DC电源的最大输出电流即可 注：若您DC电源型号为DC3010，则其最大输出电压为30V，最大输出电流为10A

图116

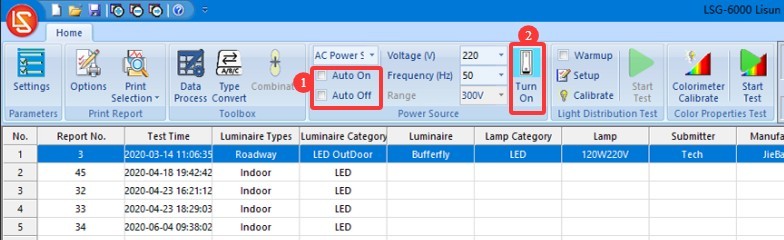

软件有两种方法可控制样品灯具点亮/熄灭，用户可自由进行选择。

编号	说明
①	若勾选“自动点亮”“自动熄灭”功能，则开始测试时，软件自动按照所选择的电源及所输入的电参数点亮样品，测试结束时，软件自动切断样品电源
②	若未勾选“自动点亮”“自动熄灭”功能，也可点击此按钮，软件会按照所选择的电源及所输入的电参数点亮样品，再次点击此按钮时，软件会切断样品电源

图117

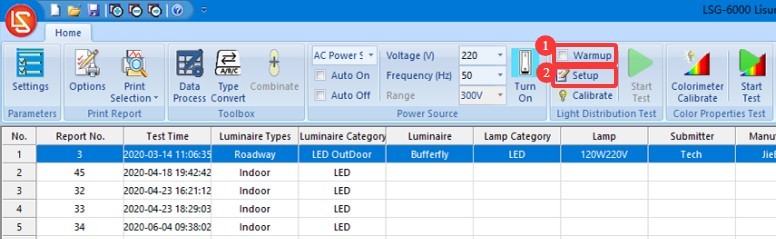

8.1.2 预热参数设置

编号	说明
①	若勾选“预热”，则开始测试时，软件会按所设置的预热参数将灯具进行预热处理，预热结束后自动开始测试 若不勾选“预热”，则开始测试时，软件直接开始进行测试
②	预热参数设置

图118

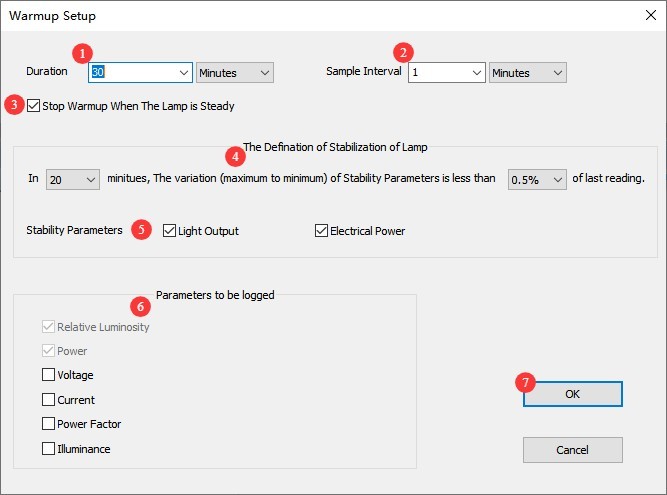

点击“预热参数设置”。

编号	说明
①	预热时长设置，预热的目的是等待灯具点亮一段时间，其光度色度参数稳定后再自动进行测试
②	采样间隔时间，即软件会按照设置的间隔时间，在整个预热时长范围内自动进行采样以获取其实时数据。建议设置5秒或以上
③	若勾选，则灯具达到稳定状态后自动跳过剩余预热时间并进行测试；若不勾选，则按设置的预热时长完成预热后再进行测试
④	灯具稳定状态的定义。若设置20和0.5%，即参数在最近20分钟内变化幅度不超过0.5%即为稳定
⑤	可勾选允许软件通过哪些参数判断灯具是否稳定：光参数、电参数
⑥	软件会将所勾选参数在预热过程中的变化曲线保存到测试报告中
⑦	设置好后，点击OK保存退出

图119

8.1.3 测试参数设置并开始测试

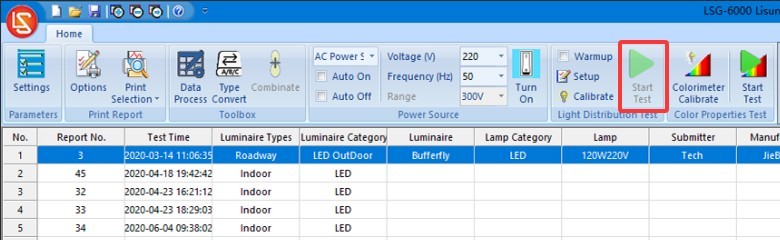

点击“开始测试”。

图120

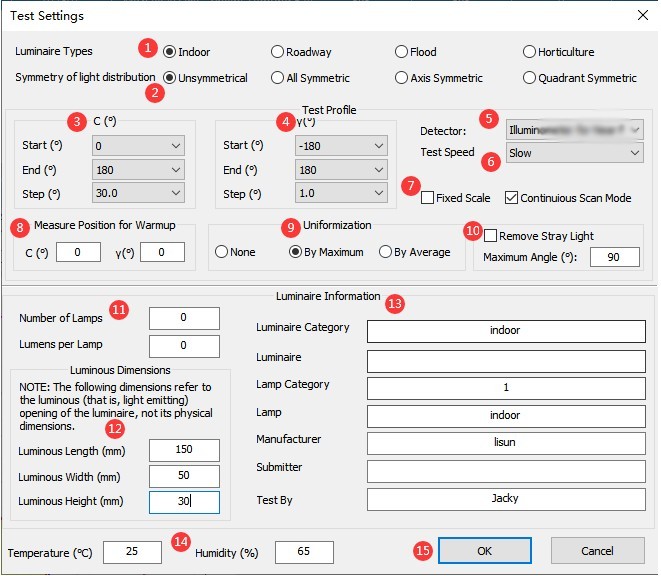

进入测试参数设置界面。

编号	说明
①	灯具类型，室内灯，户外灯或植物照明灯，这三种灯具类型是C-Gamma测试
②	选择是否对称，如无特殊需求，不管被测灯具是否为对称灯具，均选择第一项不对称即可（以获得灯具的实际数据）
③	C平面角度范围，选择0至180度，无需修改。180度至360度数据，软件会自动进行换算 C平面间隔角度，对称的灯具如室内灯可以选择较大的间隔，比如30度，不对称的灯具如路灯可以选择较小的间隔，比如10度。间隔越小测试精度越高，但需要的时间越长。若时间充足，建议选择较小间隔角度
④	Gamma平面角度范围，如样品光线照射角度超过180度，如球泡灯，需要选择-180度至180度，如样品光线照射角度小于180度，如面板灯，可选择-90度至90度 Gamma平面间隔角度，若无特殊需求，选择1度即可。此处不同的间隔角度对测试速度无影响
⑤	绝大多数情况下，您需要选择使用远场光度探头。近场光度探头只针对发光强度很弱的光源，比如单颗LED等
⑥	正常灯具进行常规测试，可选“常速”；若被测灯具发光角度极窄，可选“慢速”， 以获得更精确的测试结果；加急测试，可选“快速”
⑦	固定量程，如一直测同一款灯，其光强数据变化不大，可勾选，以节约时间。若您时间充足，或经常测试不同光强灯具，建议不勾选，则光度探头需要为每个不同灯具自动选取合适量程 连续扫描模式，适用于Gamma平面间隔角度为-180度至180度时，测试过程中Gamma角度转至接近±180度位置，同时旋转C轴至下一个扫描位置，即Gamma轴全程不停止旋转，以节约时间，若您时间充足，建议不勾选
⑧	灯具预热时的监控角度，设置（0，0）即可
⑨	均一化，即选择是否为测试报告中光强数据表的第一行数据使用统一值，某些标准比如美国路灯标准可能要求您做类似处理。三个选项：不均一化，按最大值均一化（会使灯具总光通量稍微增大），按平均值均一化（光通量基本不变）
⑩	若需要把某个角度以外的杂散光全部去除，则勾选此选项，然后输入所需要的角度 例：勾选此功能并输入60，则灯具Gamma平面±60度以外的数据会自动为0
⑪	输入灯具的光源数量及每个光源额定光通量，如不知道可以不输入，对测试结果无影响
⑫	输入样品发光面尺寸，若为室内灯具，软件需要此数据以计算亮度限制曲线、UGR等
⑬	输入样品灯具信息
⑭	软件会自动读取主机温湿度计的温度和湿度数据
⑮	点击OK即可进入预热界面，或者进入测试界面

图121

然后等待软件测试结束。测试结束后，可参考8.2进行色度分布测试。

8.2 色度分布测试

C-Gamma光度分布测试结束后，可在其测试报告的基础上进行色度分布测试。

注：软件需根据光度分布测试报告，自动计算色度分布测试时所需要测试的空间角度范围。所以若不进行光度分布测试，无法直接进行色度分布测试。

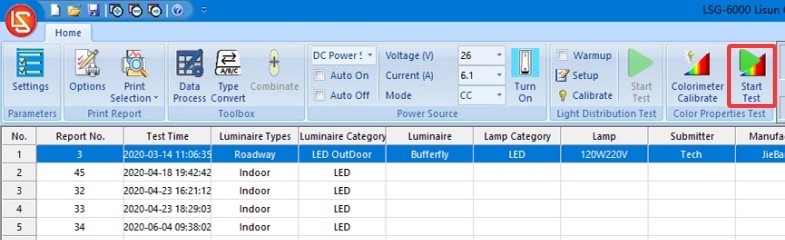

选中该灯具的光度分布测试报告，然后点击进入色度分布测试参数设置界面。

图122

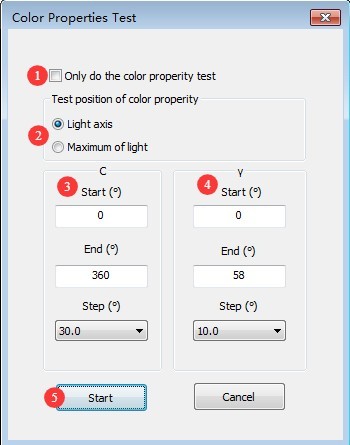

编号	说明
①	若勾选，则仅做色度特性测试，不做色度分布测试 若不勾选，则做色度特性测试及色度分布测试
②	色度特性测试位置选择。“光轴”即样品灯具发光面正前方位置；“最大光强处”即样品灯具光强最大处位置
③	C平面角度范围，0至360度，无需修改 C平面间隔角度，对称的灯具如室内灯可以选择较大的间隔，比如30度，不对称的灯具如路灯可以选择较小的间隔，比如10度。间隔越小测试精度越高，但需要的时间越长
④	Gamma平面角度范围，软件自动通过光度分布测试结果进行计算，无需修改 Gamma平面间隔角度，也可选择一个较大角度间隔，对称的灯具如室内灯可以选择较大的间隔，比如10度，不对称的灯具如路灯可以选择较小的间隔，比如5度。间隔越小测试精度越高，但需要的时间越长
⑤	设置好后点击开始进行测试，等待软件自动完成自测

图123

9、B-Beta测试

9.1 光度分布测试

9.1.1 灯具安装点亮

9.1.1.1 灯具安装

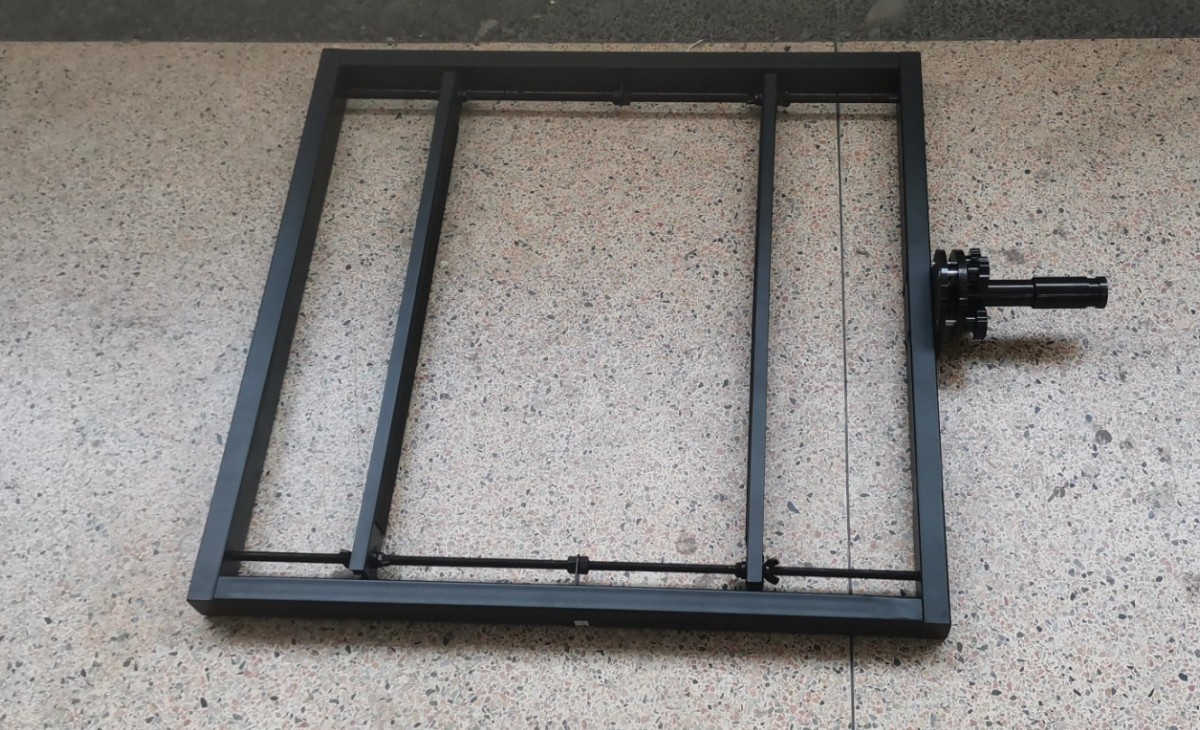

找到方形B-Beta测试夹具。

图124

编号	说明
①	点击切换角度显示模式
②	点击①，使此处显示B-Beta角度，而非C-Gamma角度
③	点击进入角度控制界面

图125

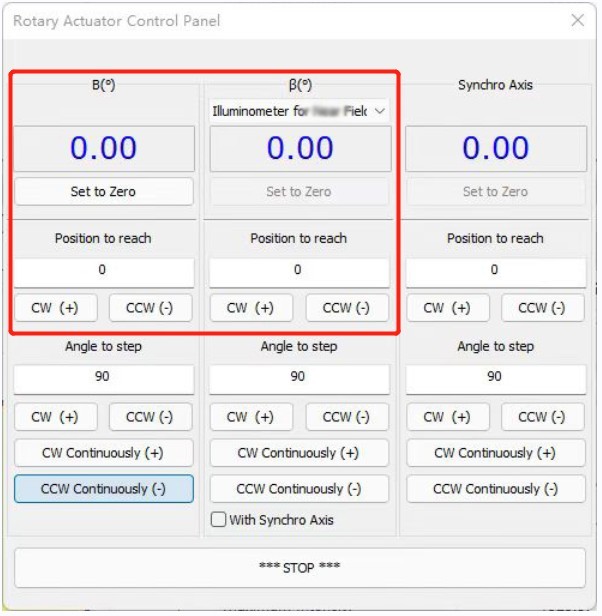

同样，绝大多数情况下，您需要选择使用远场光度探头。选择远场光度探头，并将B和Beta的角度全部转至0度位置。

图126

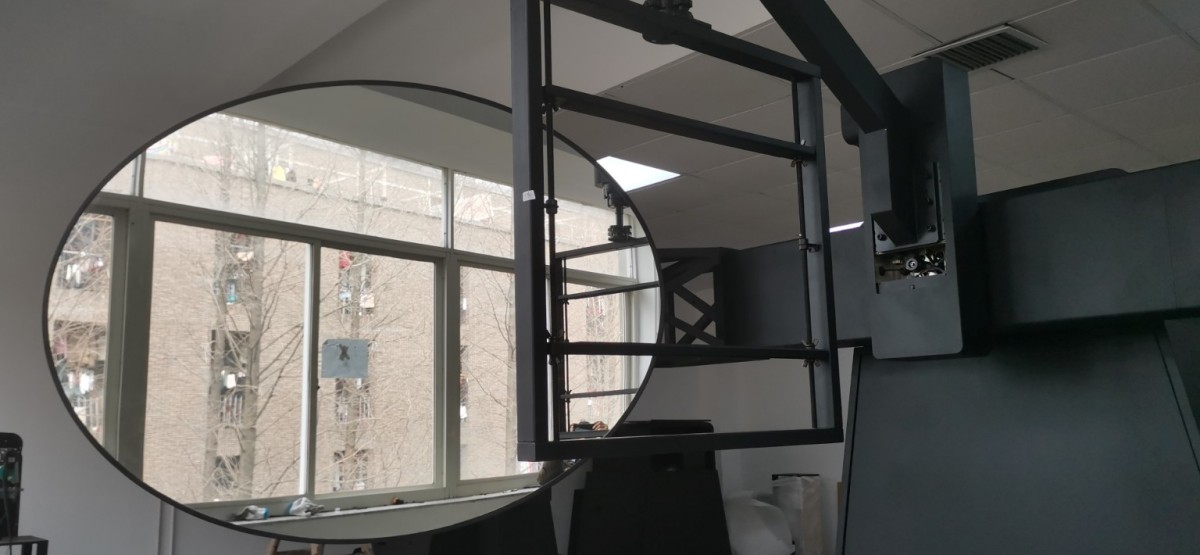

按下图所示将B-Beta夹具安装固定到灯轴，并将样品固定到夹具。使用远场光度探头时，则灯具发光面朝向反光镜进行安装（注：使用近场光度探头时，则灯具发光面朝向近场光度探头进行安装）。同时为确保灯具发光面处于中心位置，可在软件上将B角度转至90度位置，将灯具发光面转向主机中心十字激光进行确认。

图127

灯具安装好后，可将十字激光关闭。

9.1.1.2 灯具点亮

请参考8.1.1.2。

9.1.2 预热参数设置

请参考8.1.2。

9.1.3 测试参数设置并开始测试

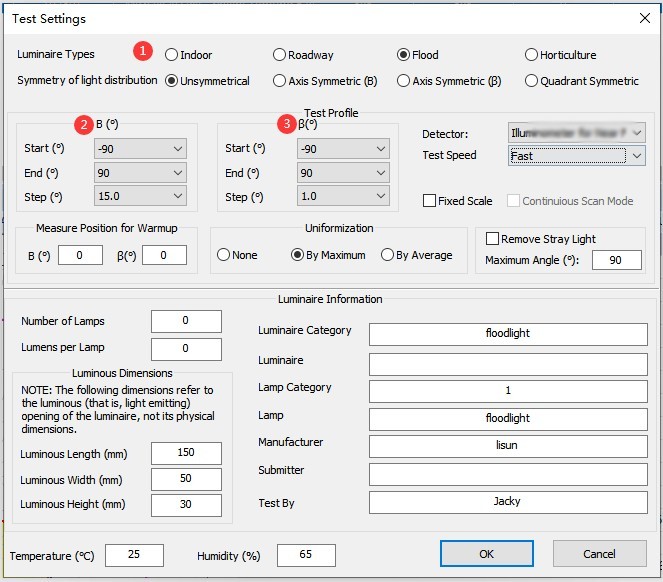

点击”开始测试“进入测试参数设置界面。

编号	说明
①	请选择“泛光灯”，则测试模式自动切换为B-Beta
②	B平面角度范围，-90度至90度，无需修改 B平面间隔角度，可选择较小角度间隔，比如5度、10度。间隔越小测试精度越高，但需要的时间越长
③	Beta平面角度范围，-90度至90度，无需修改 Beta平面间隔角度，若无特殊需求，选择1度即可。此处不同的间隔角度对测试速度无影响

图128

其它参数设置请参考8.1.3。设置好后，点击开始即可，然后等待软件测试结束。测试结束后，可参考9.2进行色度分布测试。

9.2 色度分布测试

B-Beta光度分布测试结束后，可在其测试报告的基础上进行色度分布测试。

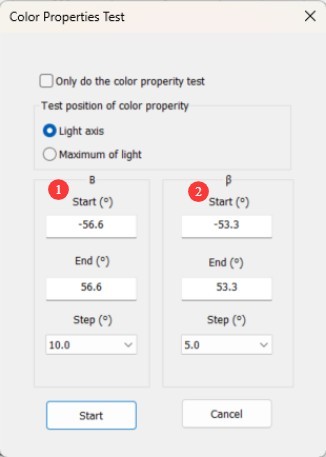

选中该灯具的光度分布测试报告，然后点击进入色度分布测试参数设置界面。

编号	说明
①	B平面角度范围，软件自动通过光度分布测试结果进行计算，无需修改 B平面间隔角度，可选比如5度、10度。间隔越小测试精度越高，但需要的时间越长
②	Beta平面角度范围，软件自动通过光度分布测试结果进行计算，无需修改 Beta平面间隔角度，可选比如5度、10度。间隔越小测试精度越高，但需要的时间越长

图129

其它参数设置请参考8.2。设置好后，点击开始即可，等待软件自动完成测试。

10、测试报告处理

10.1 数据库文件整理

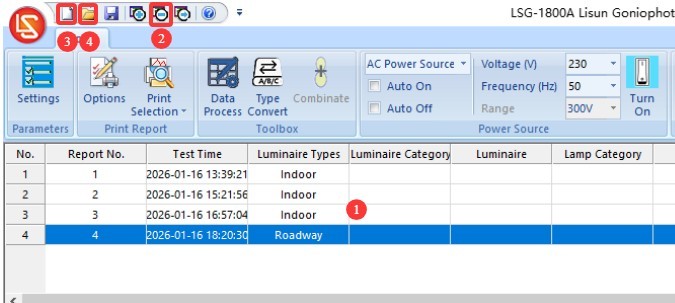

编号	说明
①	所有测试报告默认自动按测试顺序存储在当前所打开的数据库文件中
②	若想删除某个报告，点击选中后，点击“删除”
③	为方便查找测试报告，可点击下图中空白按钮，新建数据库文件，将不同灯具的报告放在不同数据库文件中。新建数据库文件后，无需重新定标及系统配置，可直接进行测试
④	点击“打开”，可打开浏览其它数据库文件的测试报告

图130

注1：软件下次打开时，会默认读取上次所使用的数据库文件。若该数据库文件路径发生变化，或名字有修改，则软件会提示新建数据库文件。

注2：数据库文件尽量不要放在电脑桌面。

10.2 测试报告显示设置

编号	说明
①	可双击上传灯具图片
②	此区域内显示内容可双击进行修改

图131

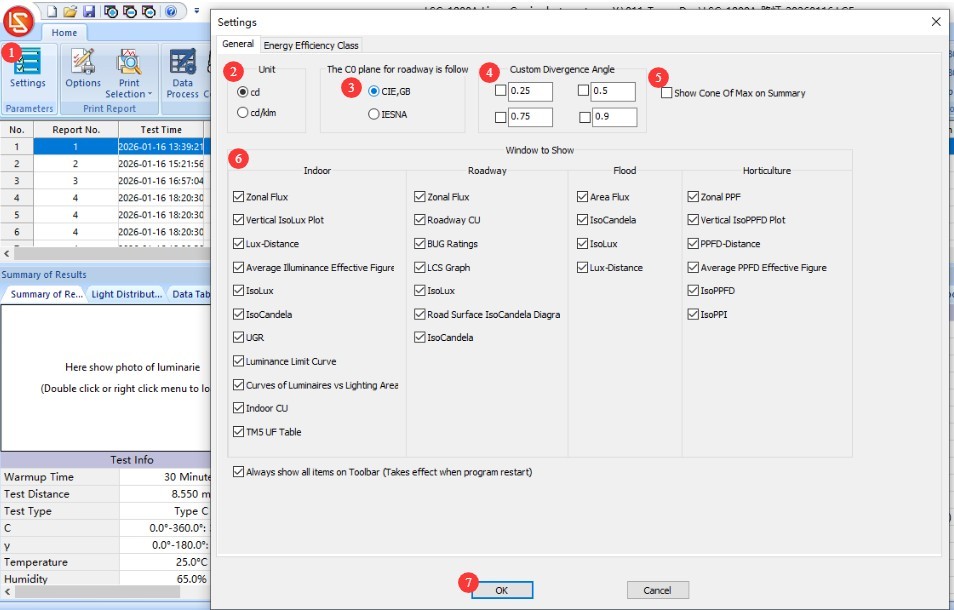

编号	说明
①	点击“设置”
②	单位选择，一般使用cd，部分老标准比如关于节能灯的标准可能要求使用cd/klm
③	路灯C0角度设置。CIE/GB与IESNA标准要求不一致，请选择您所依据的标准
④	自定义发散角度。软件自动显示半峰边角（即我们常说的发光角度，按最大光强值的50%计算）以及有效光束角度（按最大光强值的10%计算），如果您想自定义发散角度，可将最大光强值的百分比数字填入并勾选（0.25即25%），则测试报告中除了显示半峰边角及有效光束角外，也会显示您自定义的发散角度
⑤	勾选可在报告中显示最大光强锥角面

图132

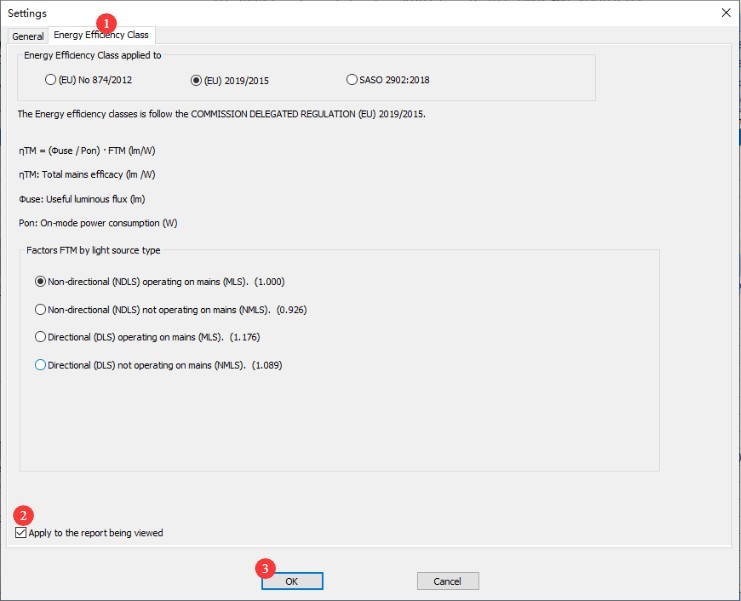

编号	说明
①	切换至“能效等级”参数设置界面，然后选择所依据的标准及灯具类型
②	点击应用至当前测试报告
③	点击OK保存退出

图133

每个显示窗口均有一些可设置显示效果的设置选项。用户可自行尝试去调整显示效果。

图134

10.3 测试数据处理

10.3.1 双面发光灯具

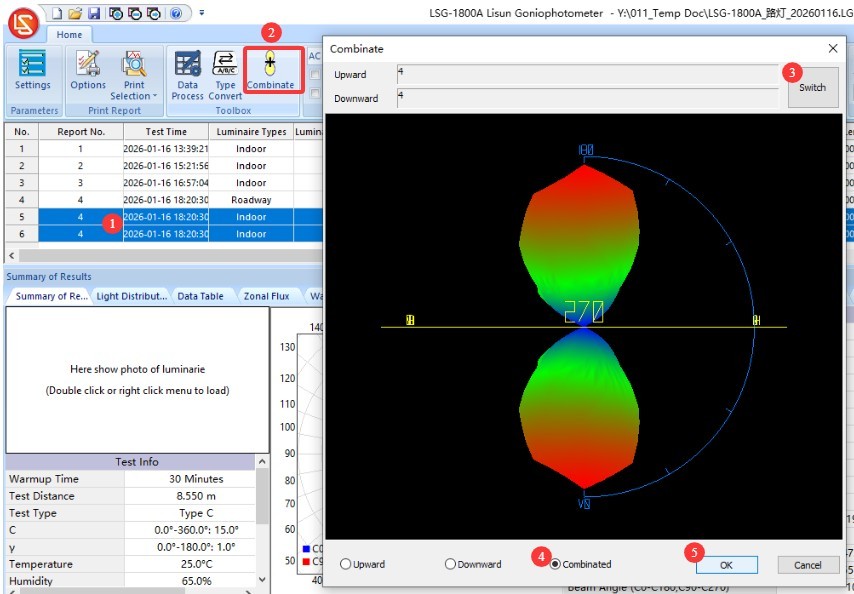

对于双面发光的灯，请使用室内灯测试模式，将每一面都测试一遍，即测试时Gamma平面角度范围设置为-90度至90度，然后得到两份测试报告。

编号	说明
①	按住电脑键盘“Ctrl”键，然后点击选中刚得到的两份测试报告
②	点击软件导航栏“数据合成”
③	在弹出的窗口中，可点击切换上射光线与下射光线
④	选择“合成”
⑤	点击OK保存退出

图135

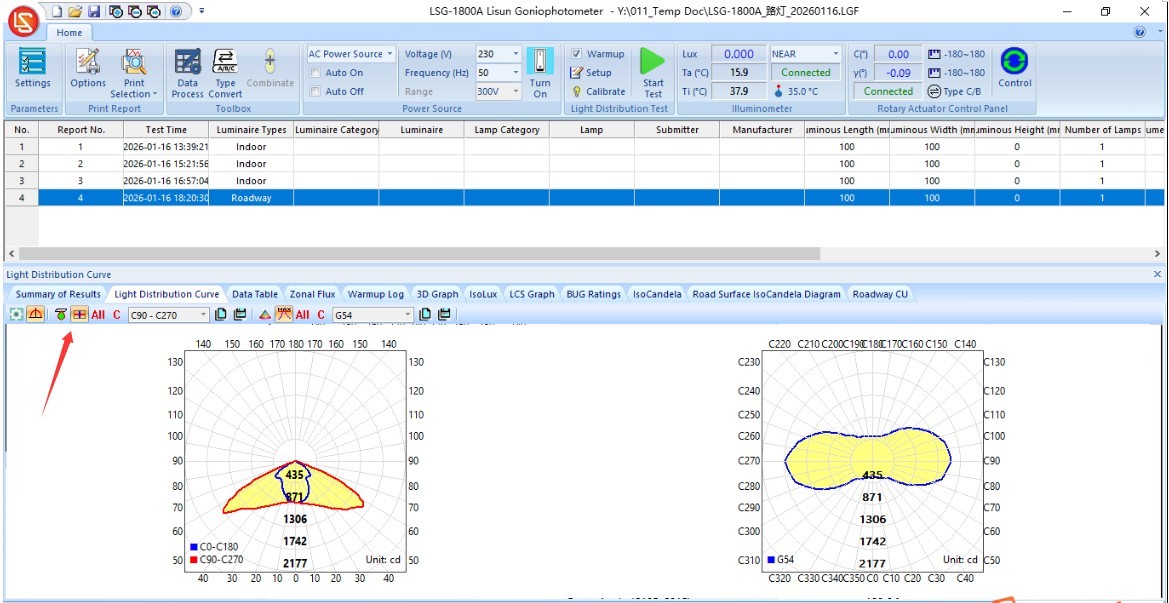

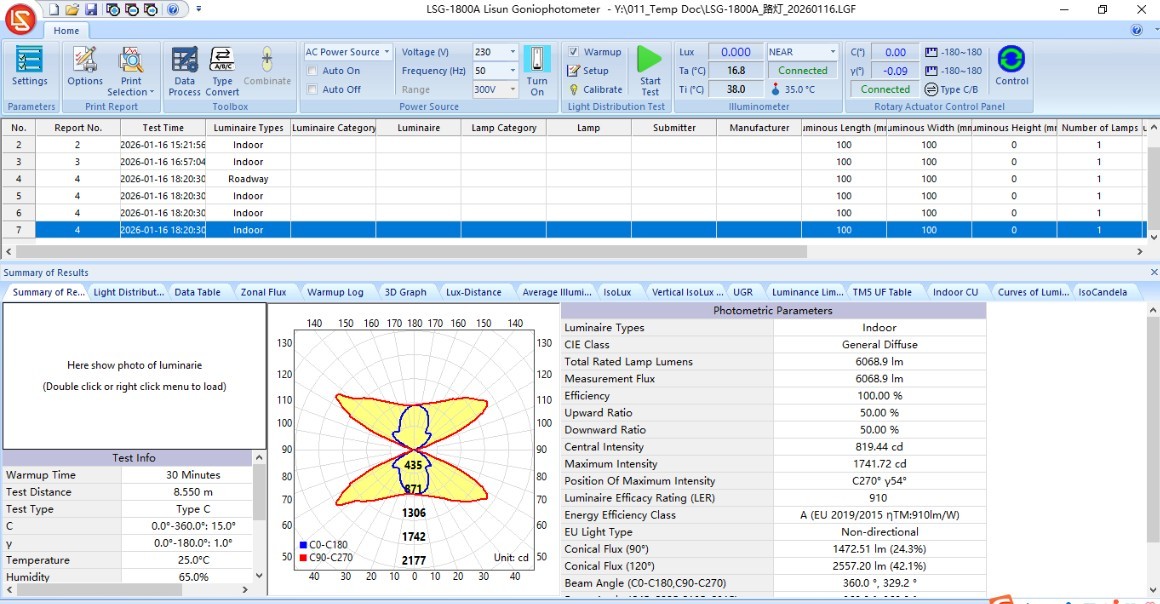

即可生成一份新的合成的测试报告，见下图。

图136

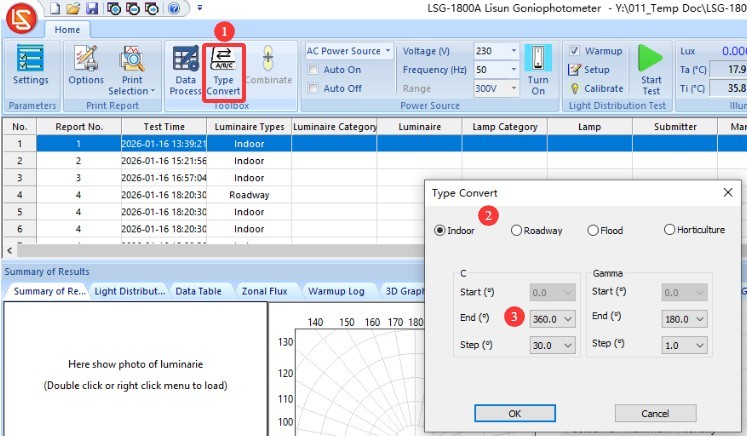

10.3.2 测试报告类型转换

编号	说明
①	点击“类型转换”
②	可将测试报告在四种类型中进行转换
③	转换成C-Gamma测试报告时，可利用C平面“终止角度”生成对称测试报告。如终止角度选择360度，则无对称属性；如终止角度选择180度，则可转换成轴对称测试报告；如终止角度选择90度，则可转换成象限对称测试报告；如终止角度选择0度，则可转换成全对称测试报告。此功能主要针对对称的室内灯具，某些灯具设计软件比如DIALUX可能要求您导入全对称的IES文件时使用

图137

10.4 测试数据导出和测试报告打印

10.4.1 测试数据导出

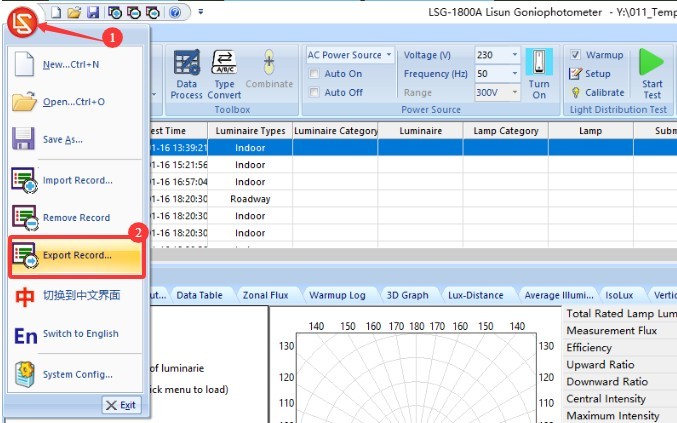

编号	说明
①	点击软件左上角红色LOGO
②	下拉菜单中点击“导出数据”

图138

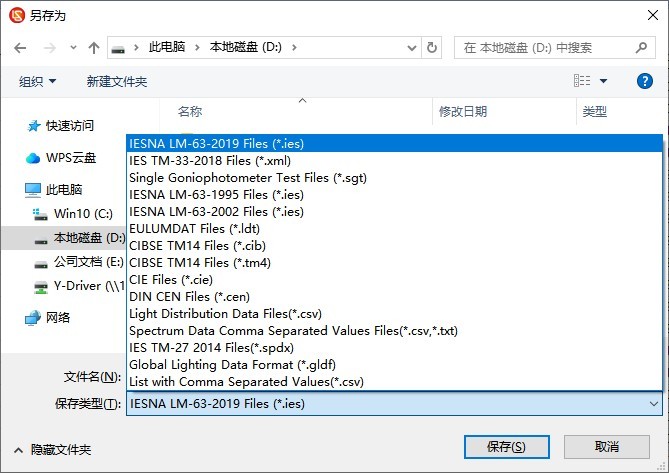

可导出多种标准格式文件。

图139

10.4.2 测试报告打印

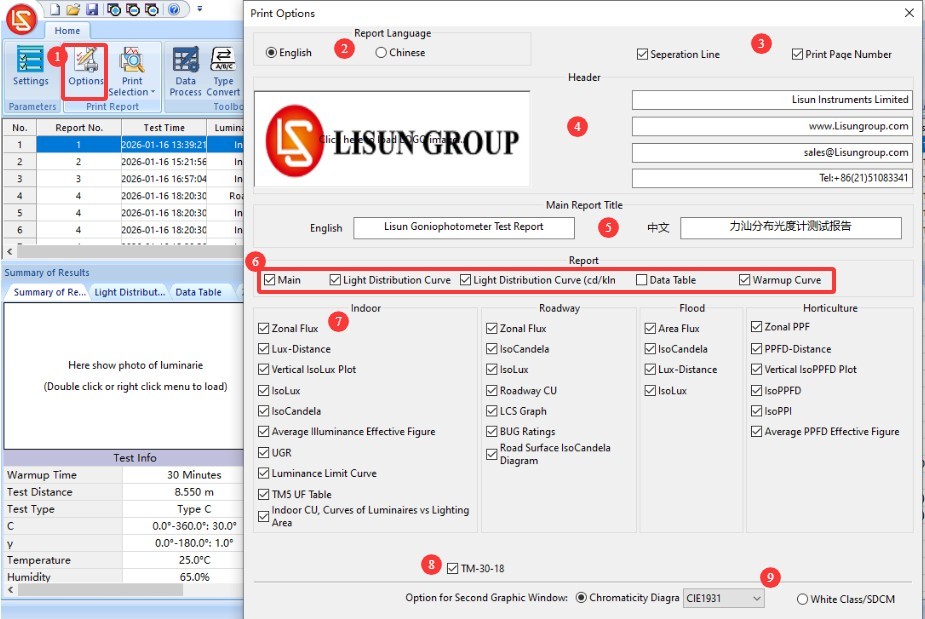

打印参数设置。

编号	说明
①	点击进入“打印参数设置”界面
②	报告显示语言选择，可选中文或英文
③	页码格式
④	报告抬头信息
⑤	中英文报告标题
⑥	报告通用内容，适用于对所有灯具类型报告
⑦	由于室内灯、路灯、泛光灯和植物照明灯所关注的参数不同，所以报告显示内容也会不同。可分别勾选需要显示在报告中的内容
⑧	TM-30选项
⑨	CIE色品图和SDCM色容差图，只可二选一

图140

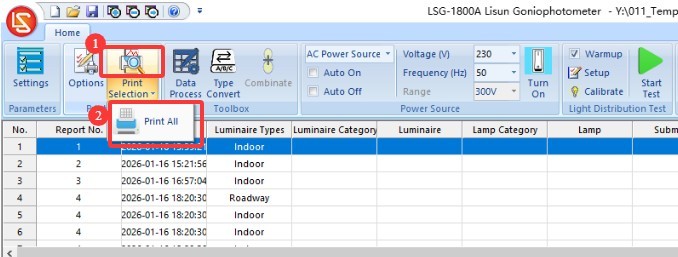

编号	说明
①	点击可打印当前选中的测试报告
②	点击可打印当前数据库文件中的所有测试报告

图141

11、设备日常维护与保养

11.1 日常维护

开机顺序：先将机柜总电源开关开启，再将机柜内设备及暗室内设备电源开关逐一开启，最后再打开软件；关机顺序：先将软件关闭，再将机柜内设备及暗室内设备电源开关逐一关闭，最后将机柜总电源开关关闭。

保持暗室控制室整洁无尘，避免灰尘进入设备内部，设备表面有浮尘时，请使用干燥柔软材料进行擦拭。

避免暗室长时间处于高湿环境，必要时常备除湿器。

11.2 定期维护

11.2.1 标准灯

标准灯有效期为一年，一年后若仍需要校准暗室，建议购买新标准灯。

11.2.2 软件

我们会不定期更新软件，以增加功能及修复漏洞。若您在使用软件过程中遇到任何问题，可随时联系我们以获取最新版软件。

11.3 长期停用维护

11.3.1 设备清洁与防护

彻底清洁所有设备表面，用防尘布覆盖主机、光度探头、光纤、机柜；断开所有电源，拔掉电源线、通讯线。

11.3.2 环境防护

确保暗室干燥、通风，避免设备受潮，若环境湿度较大，可常备除湿器。

11.3.3 每月通电

每月通电运行一次测试，确保系统所有硬件运行正常。

12、常见故障排查与处理

12.1 通讯异常

故障原因：检查通讯线连接是否牢固，端口是否插错；确认驱动程序安装正确；更换USB接口或通讯线，排除硬件故障

处理方法：重新安装驱动，按设备标识对应连接通讯线，重启软件重试

12.2 测试误差

12.2.1 光通量异常

故障原因：检查灯具是否稳定，预热时间是否足够；确认设备定标是否有效，测试距离是否正常，标准灯是否正常；查看暗室是否有外界光线干扰，光路是否遮挡

处理方法：延长预热时间，重新进行定标，关闭暗室其它光源，清除光路遮挡物

12.2.2 UGR异常

故障原因：未输入灯具发光面尺寸；灯具发光角度＜45°；计算标准选择错误

处理方法：正确输入灯具发光面尺寸（长/宽/高）；确认灯具类型是否为室内灯具（发光角度需足够）；选择CIE 190:2010标准重新计算

12.2.3 色度分布测试异常

故障原因：未在当前灯具的光度分布测试报告的基础上进行；发光强度太弱导致光谱辐射计无法正常获取色度参数

处理方法：请先进行光度分布测试，然后在该报告的基础之上进行色度分布测试；若灯具发光强度太弱，请联系我们获得最佳解决方案

12.3 分布光度计不旋转

故障原因：检查主机电源是否开启，接线是否正确；查看机柜内角度控制器是否正常工作；确认旋转轴是否有异物卡住

处理方法：检查供电和接线，清除异物；重启设备和软件再次尝试

12.4 软件故障

12.4.1 软件闪退

故障原因：检查电脑操作系统是否使用管理员账号登录；确认软件安装是否完整；查看数据库文件是否损坏

处理方法：使用管理员账号登录电脑；重装软件和驱动；新建数据库文件

12.4.2 软件提示“File is not a database”

故障原因：数据库文件被删除或移动；LGF文件默认打开方式被修改

处理方法：新建数据库文件并保存；恢复LGF文件默认打开方式

12.5 电源故障

12.5.1 DC电源输出异常

故障原因：机柜AC/DC开关未切换至DC、样品电压电流超出DC电源限值、样品短路；

处理方法：请确认样品电压电流在DC电源输出范围内，比如DC3005型号最大输出电压为30V，最大输出电流为5A；检查样品是否短路，若短路，修复样品后再测试。

12.5.2 AC电源无输出

故障原因：机柜AC/DC开关未切换至AC端、过载保护触发；

排查步骤：检查AC电源输出接线及样品连接，确保无松动或短路；若过载保护触发，关闭电源冷却5分钟后重新启动，确保样品功率在AC电源输出范围之内，比如LSP-500VARC最大输出功率为500W。
