1、开箱与设备基础认知

1.1 核心技术参数

满足IEC、CIE和LM-79标准要求；

自动测试光束角：主要半光强角以及1/2 光强角, 3/4光强角和1/10光强角等满足特殊要求；

测试数据满足IES格式并且可以通过照明设计软件如Dialux应用于照明设计；

自带一个1米长暗箱，测试最大灯具尺寸：最大Φ180mm*160mm（直径*深度）；

测试光强范围：0.1~30,000cd，探头精度：Class A；

被测灯和探头间的距离：316mm或1000mm；

角度间隔：水平角度1°/5°/10°/15°/22.5°/30°/45°/90° 垂直角度0.5°/2°/1.5°；

水平自动轴旋转角度(C) 0°~360°; 垂直轴自动旋转角度(γ)-90°~+90°；

角度精度：±0.2°。

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、漆面脱落，面板仪表、按钮无破损、松动。若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

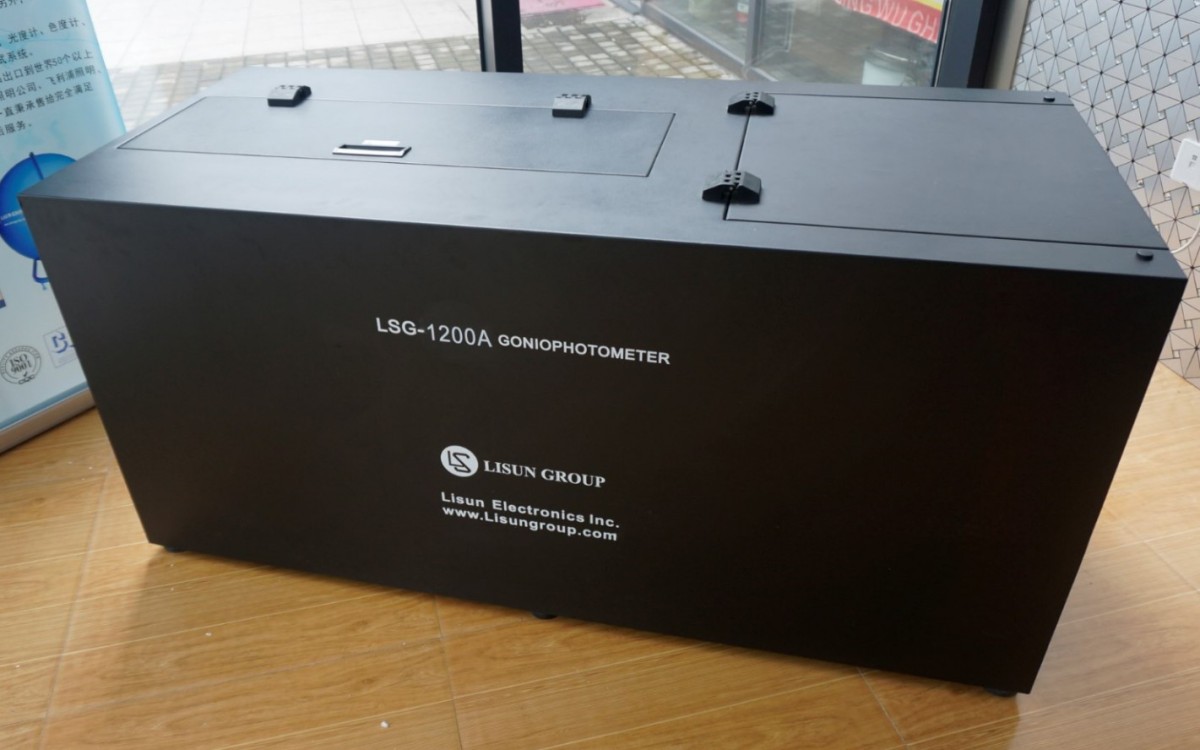

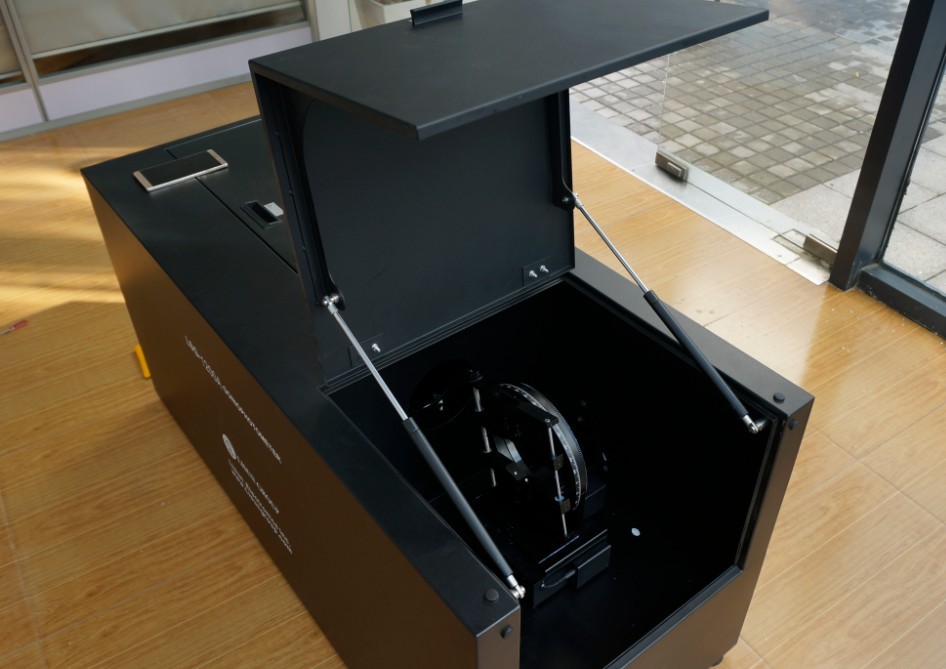

LSG-1200A紧凑型分布式光度计：1台。

图1

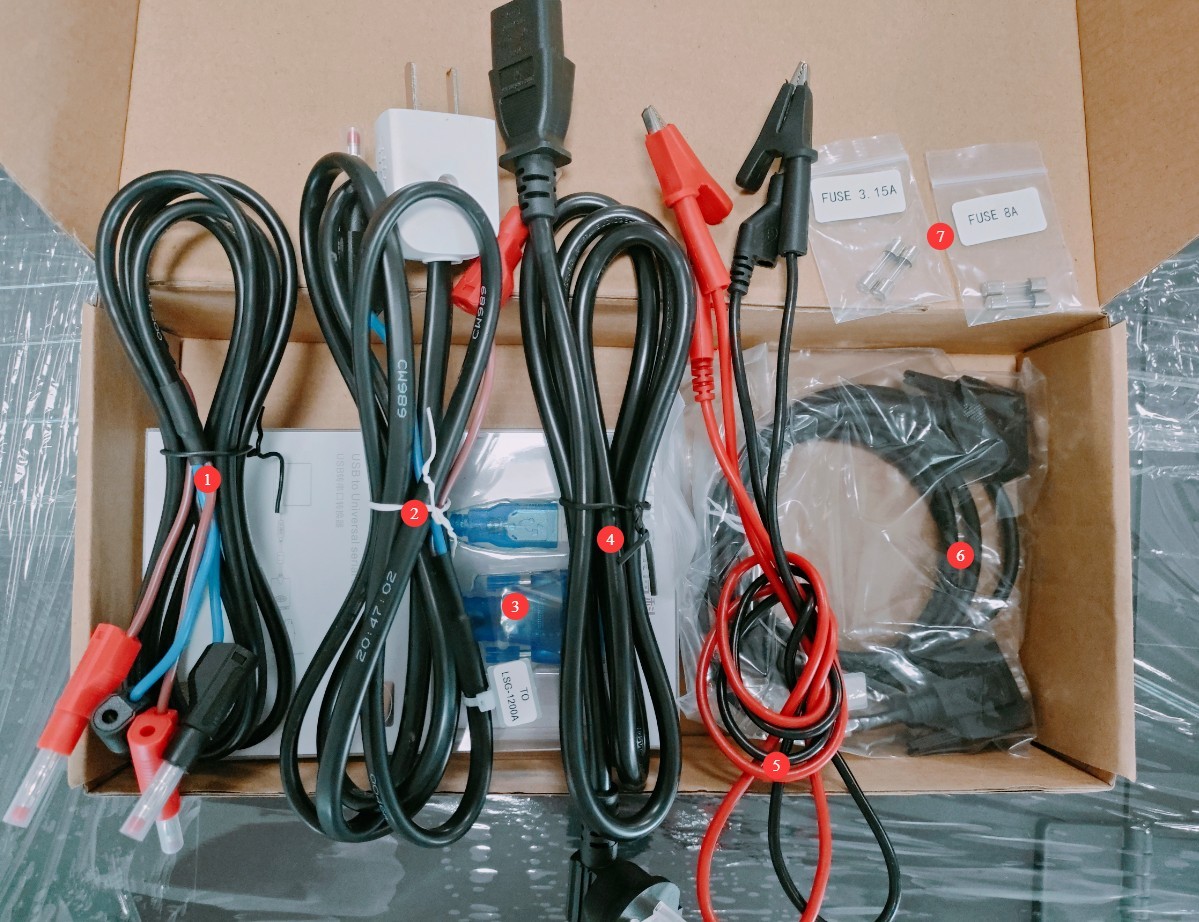

常规配件如下：①和②用于连接样品电源至设备，可二选一；③RS232-USB转接线，用于将RS232通讯线连接到电脑；④电源线，用于LSG-1200A；⑤电源连接线，用于连接样品；⑥RS232通讯线，用于连接设备至RS232-USB转接线；⑦备用保险丝。

图3

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源连接

220V 单相电，电源插座需符合安全标准，具备良好接地功能，且额定电流需满足设备功率需求（建议配备独立空气开关）。

接线完成后，需用力拉扯接线端子，确认接线牢固，无松动。

2.1.2 接地规范

设备必须可靠接地，接地电阻≤4Ω，禁止使用燃气管道、非金属水管、零线代替接地线。接地完成后，需在通电前用接地电阻测试仪检测接地电阻，确认符合要求后方可通电，避免因接地不良导致触电、设备误动作或测量误差。

2.1.3 操作禁忌

设备接线、检修、维护前，必须断开设备背总电源，确认无电压残留后再操作；

禁止湿手操作设备电源开关、触摸屏或仪表按钮，避免触电风险；

禁止在设备运行时插拔电源线、信号线，避免电路短路损坏控制器或电器元件。

2.2 操作安全

设备运行时，非专业人员禁止拆卸、维修，若遇故障需联系售后人员，或在技术员指导下操作；

设备运行时，禁止接触旋转部件，否则可能导致被挤伤；

设备运行时禁止在设备内部放置任何杂物，否则可能导致设备损坏；

出现故障或异常时，需立即停止试验，排查故障。

2.3 水平放置

设备必须放置在平整地面上，使用水平仪校准设备水平：将水平仪放在设备顶部台面，确认水平仪气泡居中。注：设备的四个脚是可以调节高低的，可将设备调至水平，调好后需确保设备四个脚全部稳固触地。

设备倾斜可能导致试验结果准确性，并缩短设备使用寿命。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备连接

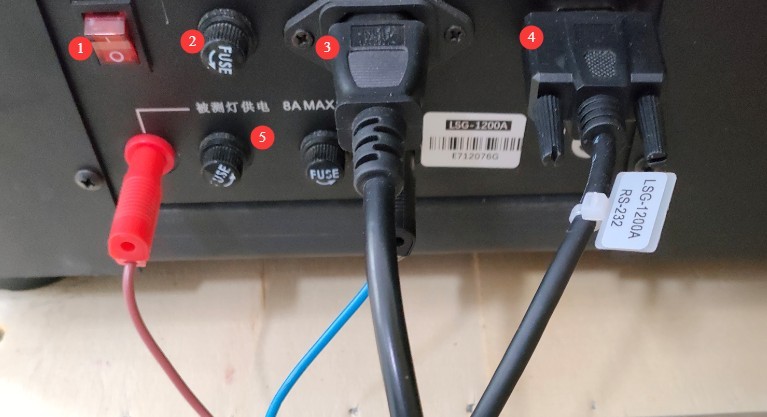

①电源开关；②设备电源保险丝；③电源线插孔，请根据标识连接至正确电源；④使用RS232通讯线连接至电脑，若您电脑没有RS232端口，可使用我们配的RS232-USB转接线连接至电脑；⑤样品电源连接处及样品电源保险丝，如有购买我们的可调电源，请将电源输出端连接至此，如用户自己准备电源，请根据样品需求连接至正确电源。

图4

4、软件安装调试

4.1 电脑配置

WIN7/8/10/11均可，需至少一个USB接口，无其它特殊要求。请尽量使用管理员账号登录电脑。

4.2 软件安装调试

4.2.1 软件安装

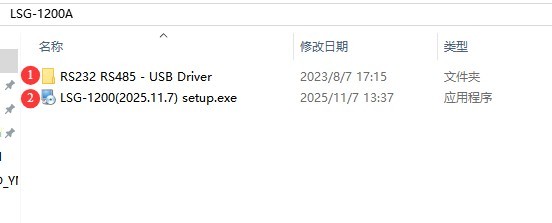

将软件文件夹内所有文件拷贝至电脑。①RS232-USB转接线的驱动程序；②LSG-1200A软件安装程序。请全部直接安装至电脑。

图7

4.2.2 软件调试

将LSG-1200A电源开启。

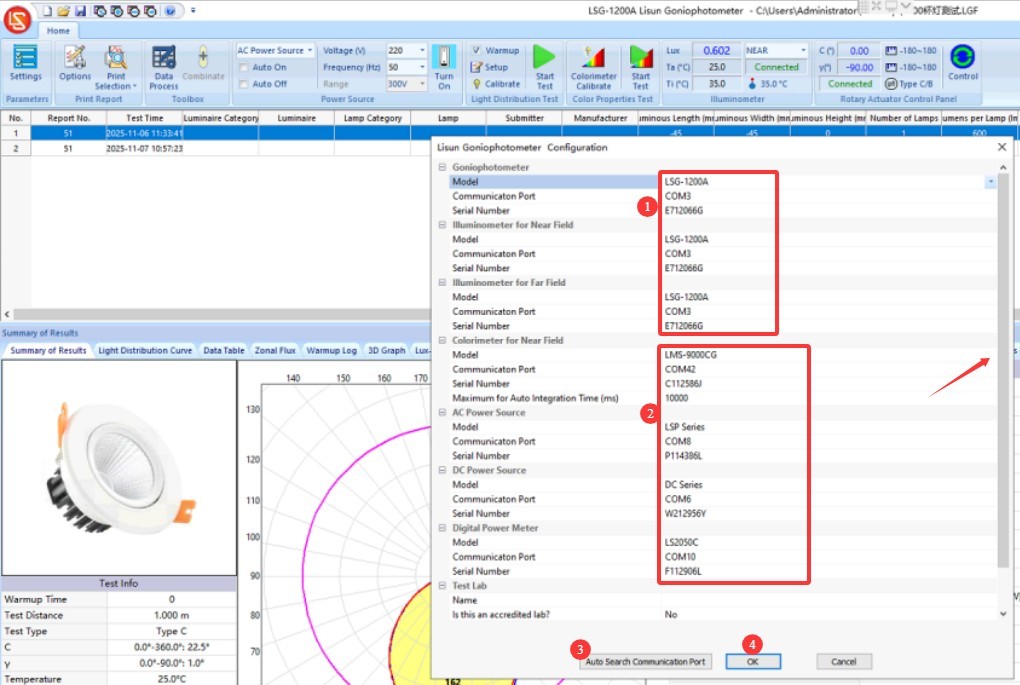

双击软件桌面图标。第一次使用软件时，会跳出如下窗口，要求软件与硬件进行通讯，如不与硬件进行通讯，软件无法使用。①分布光度计型号、近场光度探头型号、远场光度探头型号均默认为LSG-1200A，无需修改；②如您有购买我们的光谱仪、AC/DC电源、电参数表，请点击右侧下拉列表选择对应的型号，否则请选择“未安装”，避免通讯时出错；③型号全部选择正确后，点击“自动搜索端口”，软件会自动为每个设备搜索正确的通讯端口。如出现错误提示，请根据提示内容进行排查；④点击“OK”保存设置。

图8

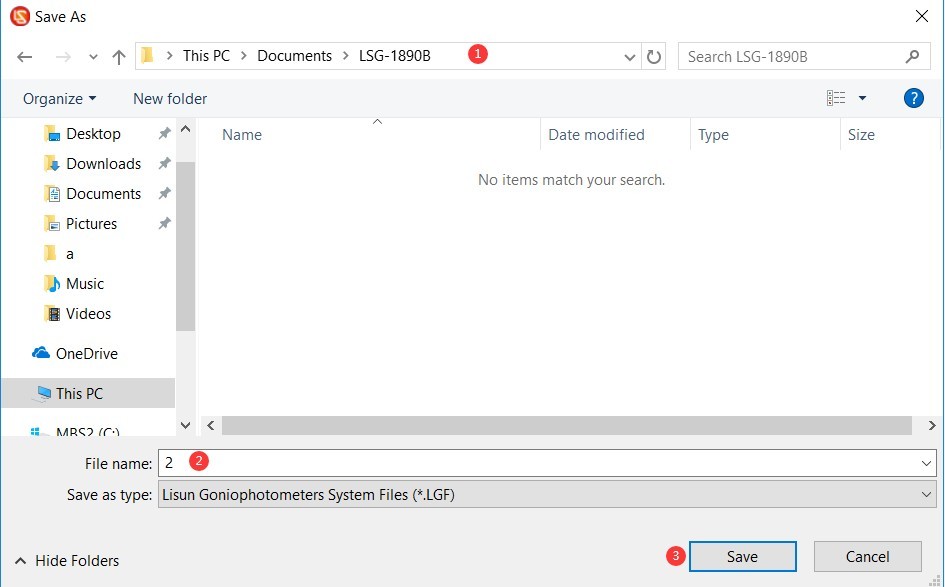

弹出如下窗口，需创建数据库文件以自动保存测试报告。①选择路径，尽量不要放在电脑桌面；②自定义文件名称；③保存后，软件会进入初始界面。

图9

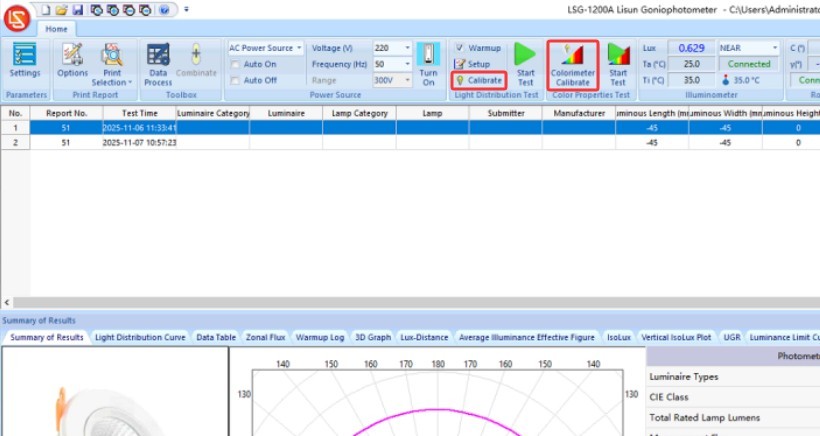

如您想新建数据库文件，以将不同产品测试报告保存于不同文件中，请点击下图中所标记的白色按钮。

图9.1

每次打开软件，会默认打开上次的数据库文件，若上次的数据库文件名称、路径等有变动，软件会提示新建数据库文件。

注：如您未购买我们的电源产品和光谱仪，则软件不包含以下模块。

图9.2

4.3 关于定标

LSG-1200系列分布光度计自带标准暗室，无需使用标准灯进行定标。远场测试距离为固定的1m，近场测试距离为固定的0.316m。但软件保有定标功能，如您需要进行定标操作，可另外购买标准灯。否则无需进入软件如下两个定标模块进行任何操作：

图10

5、测试前准备

5.1 测试环境要求

环境温度要求： 23℃±2℃，目的是保证光源发光特性、仪器传感器精度不受温度漂移影响；

环境相对湿度要求：相对湿度范围：45%～75%RH，无凝露产生，避免高湿导致仪器电路短路、光源表面结雾；

洁净度：测试区域无明显灰尘、烟雾，避免粉尘附着光源表面或仪器光学部件；

电磁干扰：远离强电磁场（如大型电机、高频设备），防止干扰仪器信号采集；

振动与水平：测试台需保持水平稳定，无明显振动（振幅≤0.1mm），避免机械晃动影响角度定位精度。

5.2 样品安装

将LSG-1200A右侧盖板打开。

图11

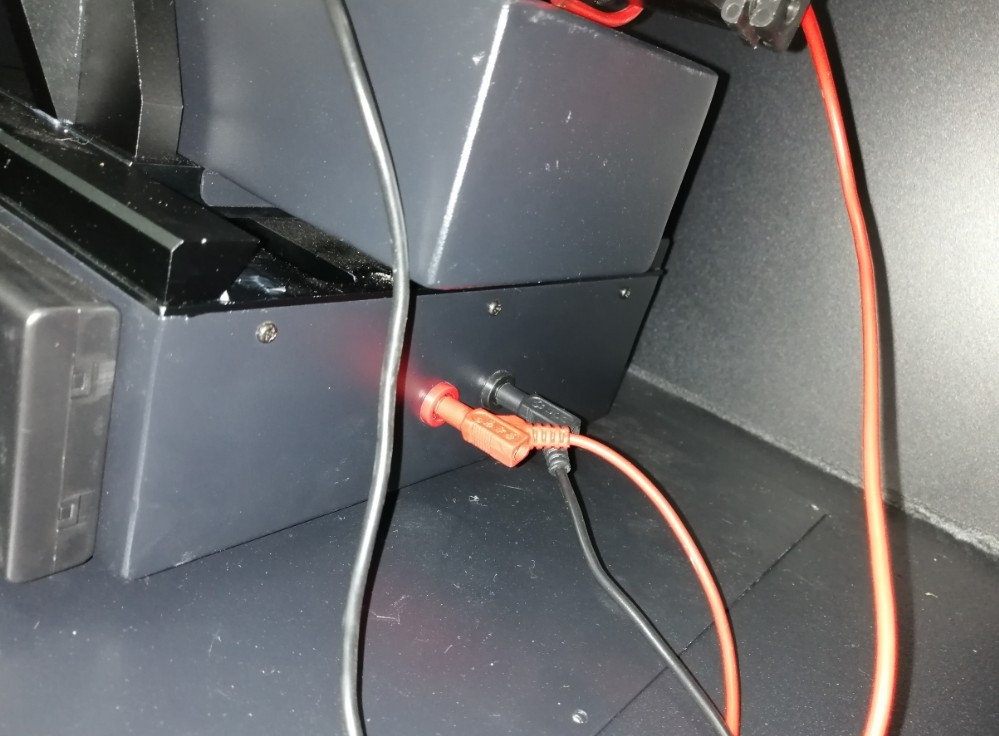

红黑接线端子用于连接样品电源线。为确保安全，连接样品电源线时，请先断开样品供电电源，并佩戴绝缘手套。

图12

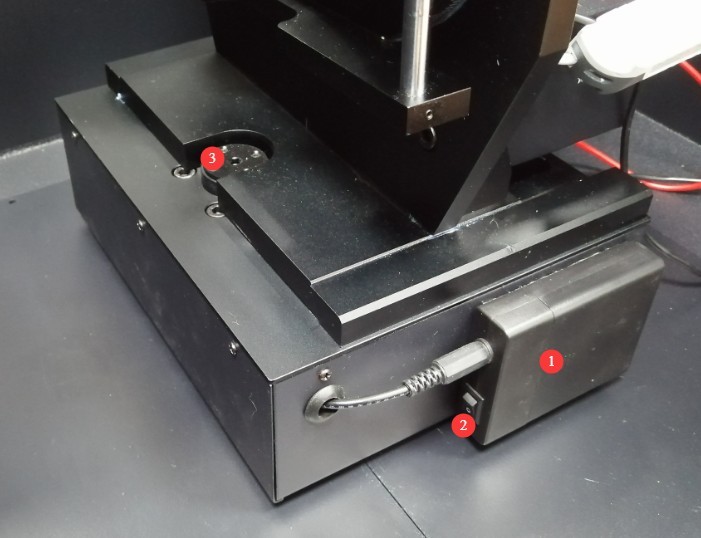

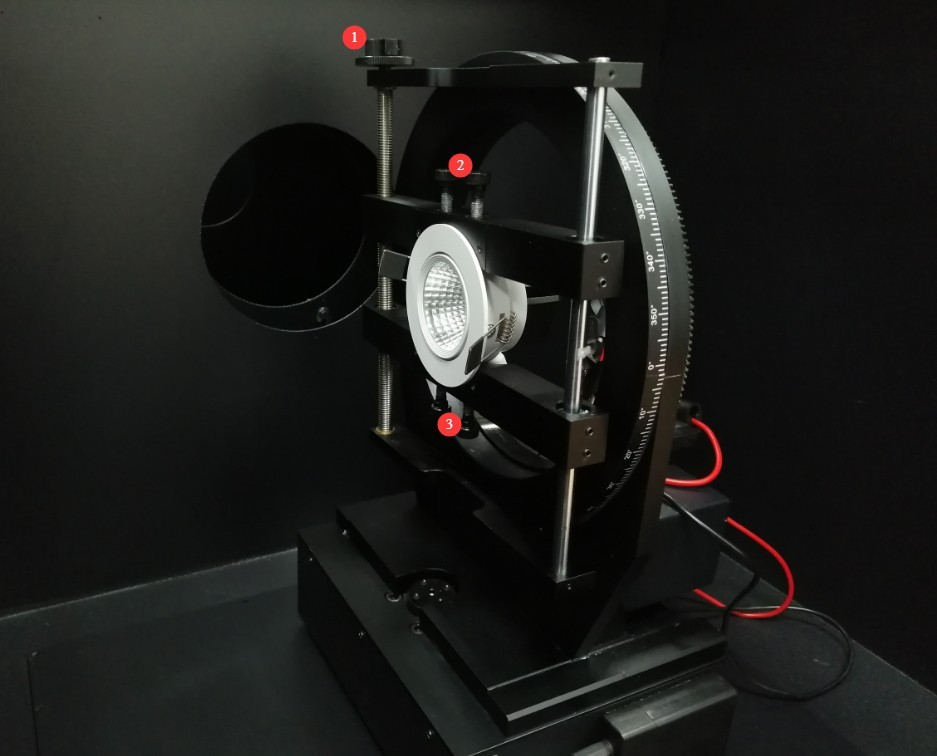

①一字激光电池盒；②一字激光开关；③一字激光。请将一字激光开启，安装样品灯具时，其发光面需保持垂直且与一字激光重合。

图13

需将样品固定在夹具的中心。①可控制夹具张开或夹紧；②夹具夹紧后如仍无法固定好样品灯具，可使用此处螺丝固定。

图14

样品固定好后，将一字激光关闭，然后将盖板关闭。

6、光强分布测试操作流程

6.1 点灯

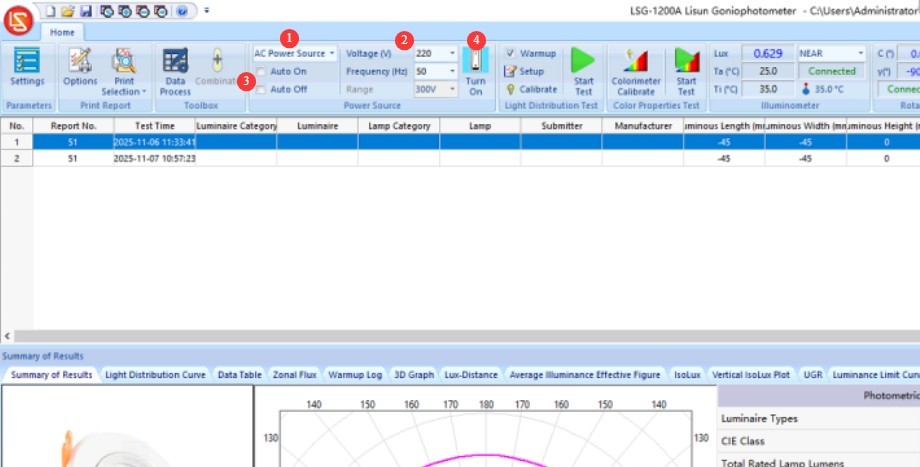

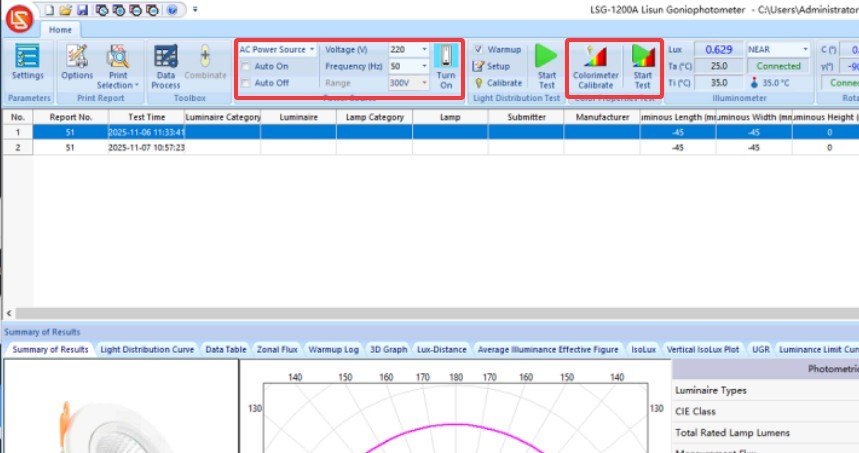

若您有购买我们的电源且正确通讯，软件会有如下模块：①根据样品选择电源类型，AC或DC电源；②根据样品输入正确的电压电流等参数；③选择“自动点灯”和“自动关灯”，软件在开始测试时会自动将样品灯点亮，测试结束时会自动将样品灯关闭；④如不选择“自动点灯”和“自动关灯”，也可点击“点灯”/“关灯”控制样品灯开关。

图15

若您没有购买我们的电源，软件没有如上模块，需要您手动控制电源输出，将样品灯点亮

6.2 测试前软件设置

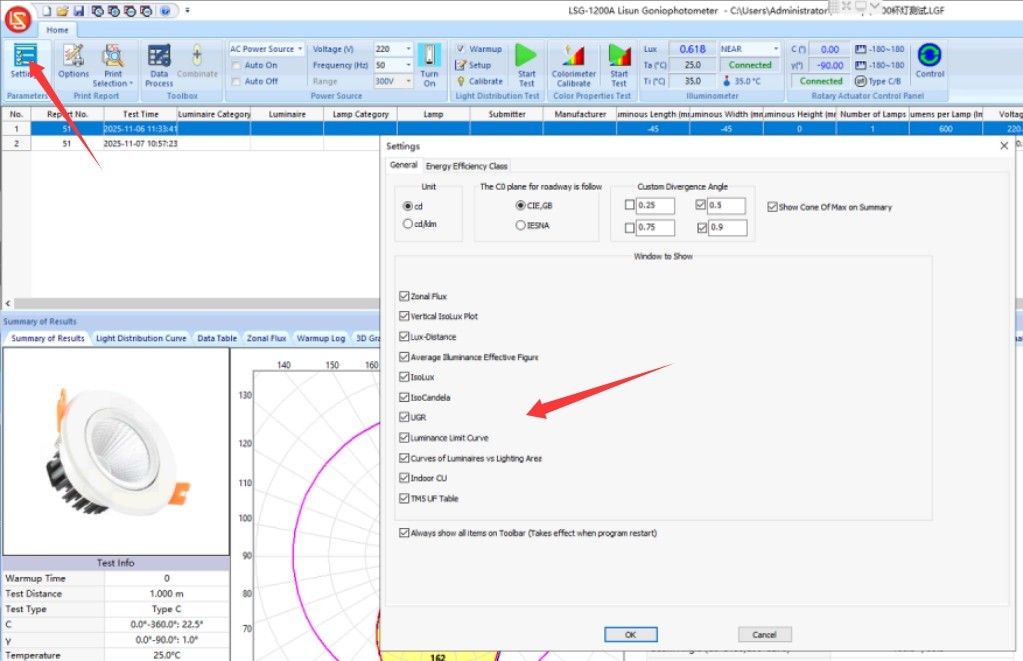

点击设置。选择所需要展示的测试项目，可全选。如无特殊需求，其他设置无需修改。

图16

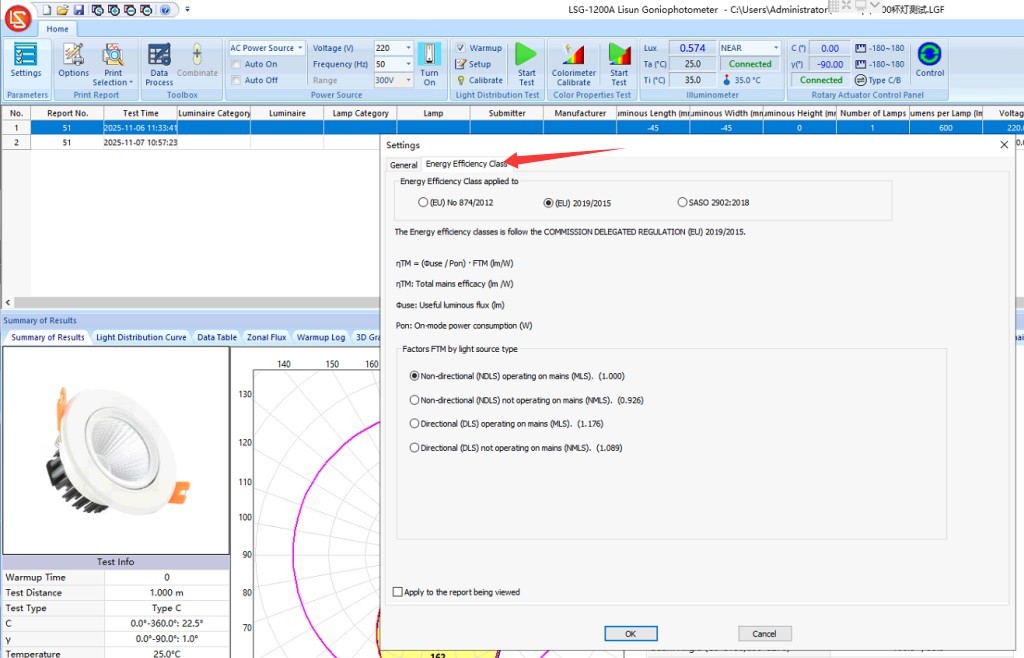

如需测试准确的能效等级，切换至“能效等级”。选择所需要的标准及设置。

图17

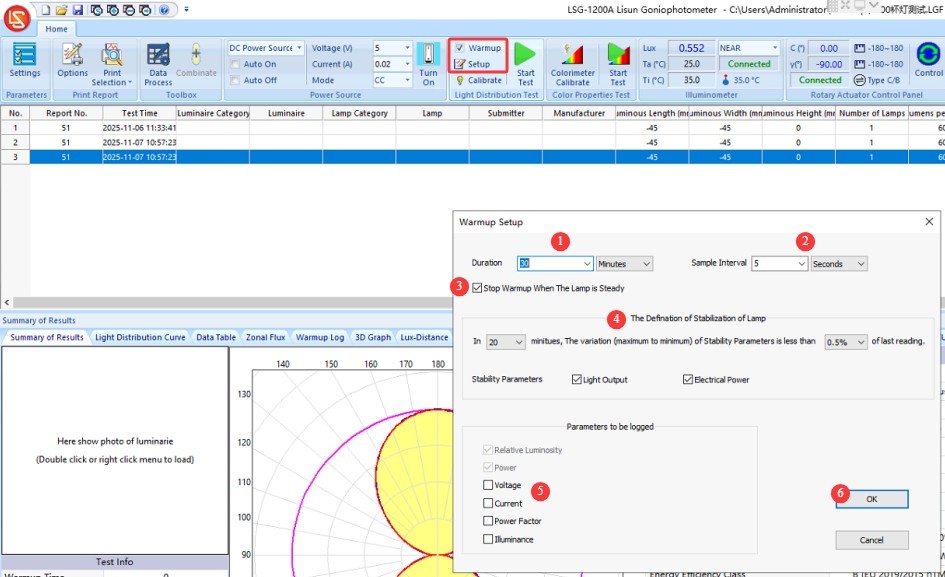

若正式测试前，需要将灯具进行预热处理，勾选“预热”选项，并进入“预热设置”。①选择预热时长，建议至少30分钟；②设置采样间隔时间，即在预热时，每隔多长时间采样一次；③样品灯稳定后，是否跳过剩余预热时间，可根据需要进行选择；④光源稳定的定义；⑤选择预热曲线中需要体现的参数；⑥设置好后，点击OK保存。

图18

整个预热过程的参数变化曲线会自动保存到测试报告。

6.3 测试参数设置

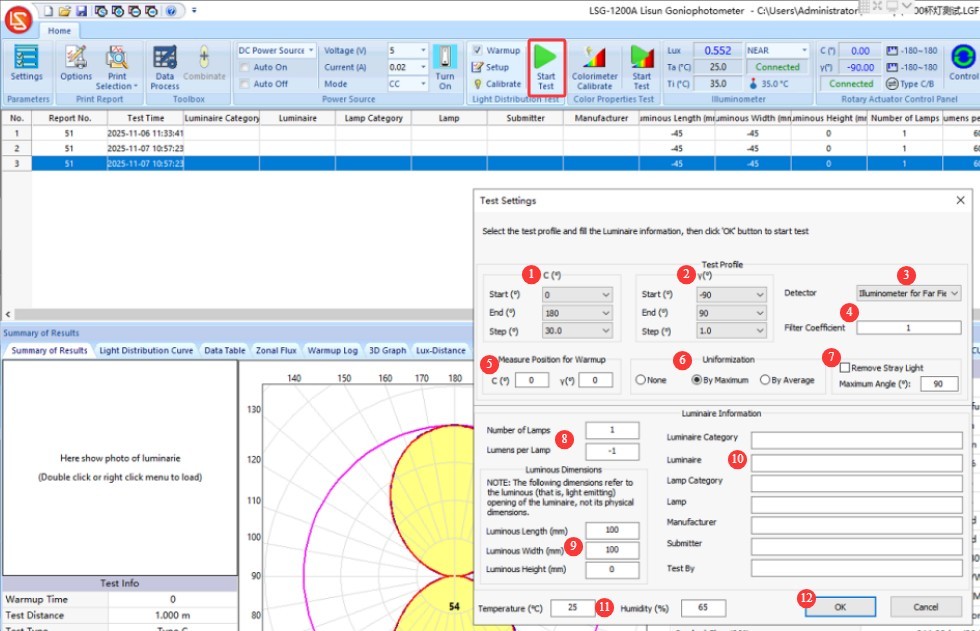

点击测试，进入测试参数设置界面。①C平面角度设置。起止角度0至180无需修改。间隔角度可根据需要进行设置，间隔角度越小，测试报告越准确，但需要时间越长，建议在5至30之间选择；②G平面角度设置。LSG-1200A起止角度为-90至90，无需修改。间隔角度，如无特殊需求，建议选1，光强分布测试中G平面间隔角度不会影响测试时长；③探头位置选择。出厂时，探头默认安装在远场，则这里选择远场即可。如测试LED封装等，按标准需将探头移至0.316m处，然后这里需要选择近场探头进行测试；④衰减片系数，常规设备不需要衰减片，系数默认为1，如您单独购买了衰减片，安装好衰减片后，按衰减片所标识的系数填写即可；⑤预热位置，默认（0，0）度位置，即预热时监测样品灯具正前方数据；⑥均一化，选最大即可，不影响测试结果；⑦去除杂散光功能，若输入45，即G角度除-45至45度范围为正常测试数据，其它角度全部自动为0。可按需要勾选或不勾选此功能；⑧光源额定光通量，若不知道，可不输入，不影响测试结果；⑨请正确输入发光面尺寸，该参数会影响UGR测试结果；⑩可输入样品灯具相关信息；⑪输入当前测试环境的温度湿度；⑫点击OK。

图19

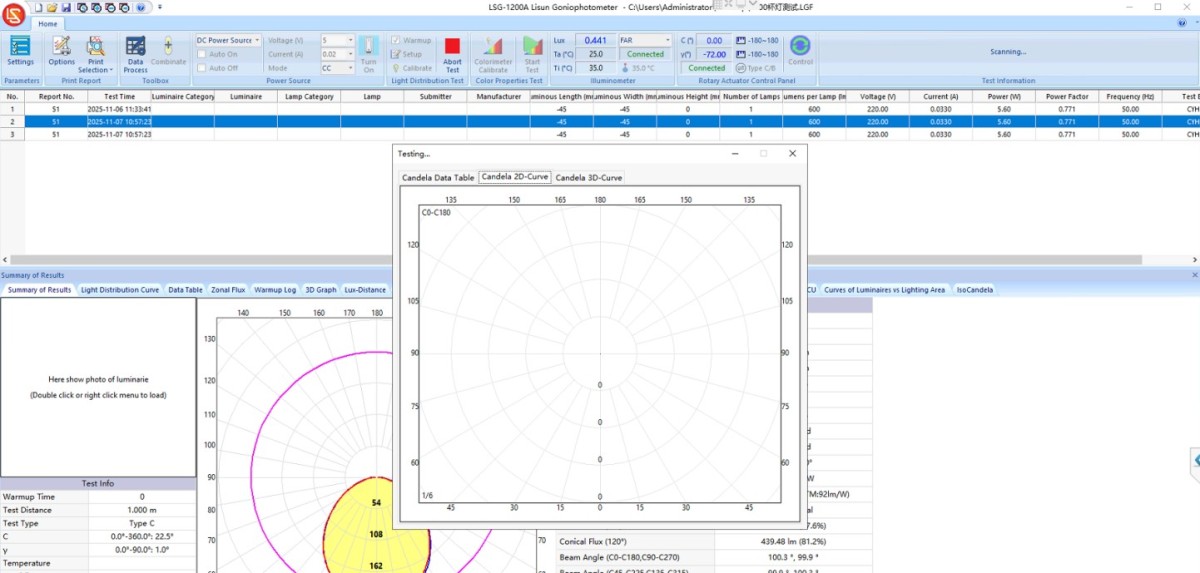

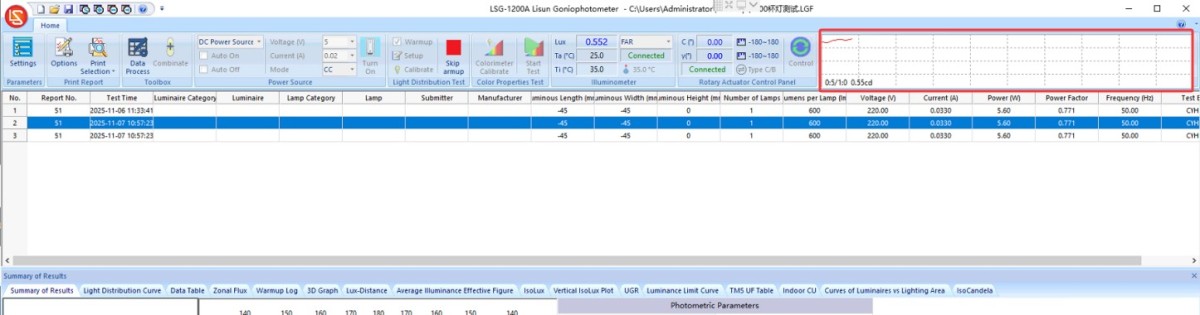

若有勾选预热，则软件自动进入预热界面，右上角可查看当前预热状态及进度。

图20

预热结束后，进入测试界面。

图21

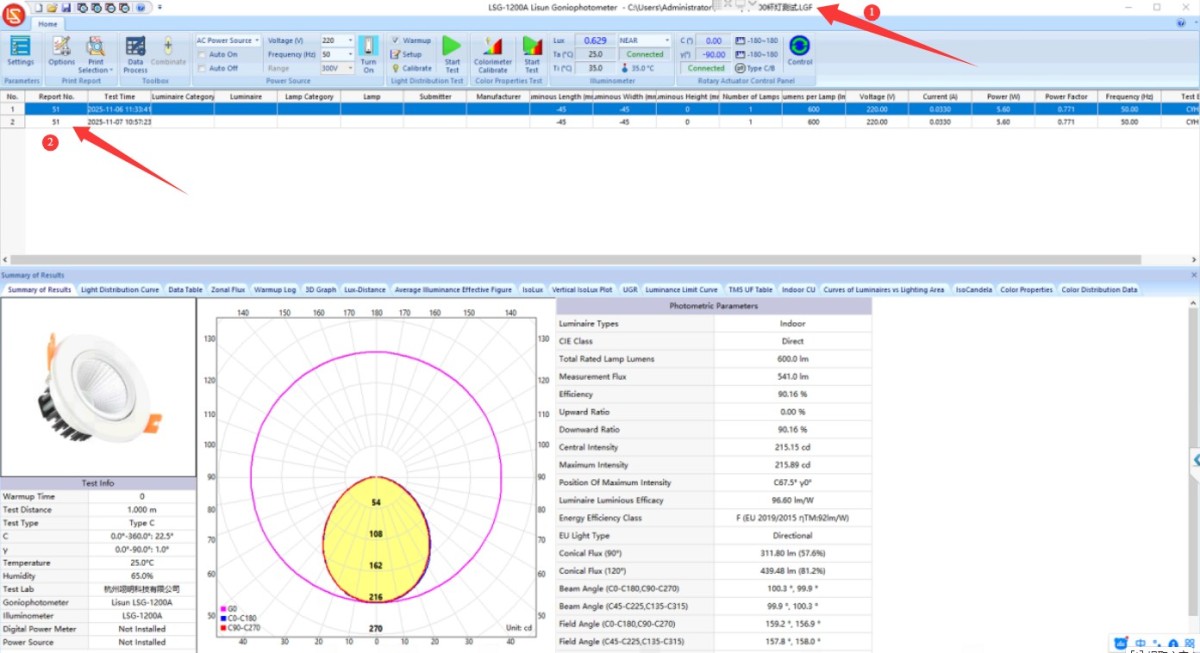

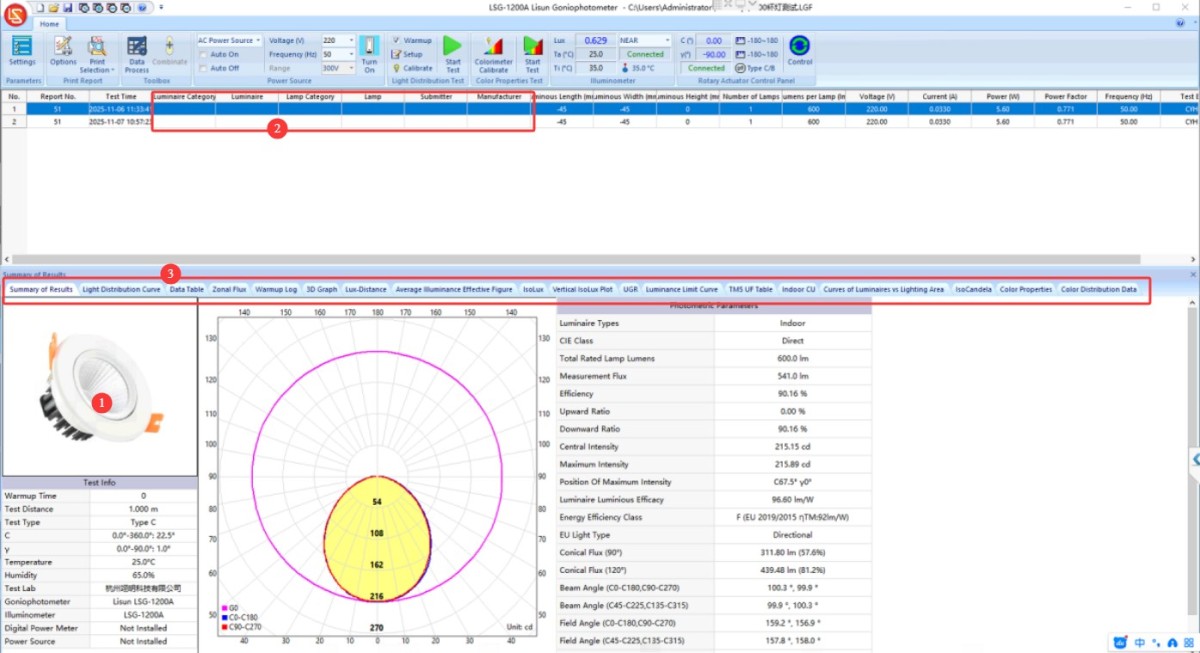

测试结束后，①测试报告会自动保存在当前的数据库文件中，软件顶部可看到当前数据库文件的路径及名称；②测试报告会按顺序自动保存在此处列表。

图22

7、试结束操作

7.1 设备操作

将样品电源关闭，佩戴绝缘手套，取下样品，准备下次测试。

7.2 测试报告处理

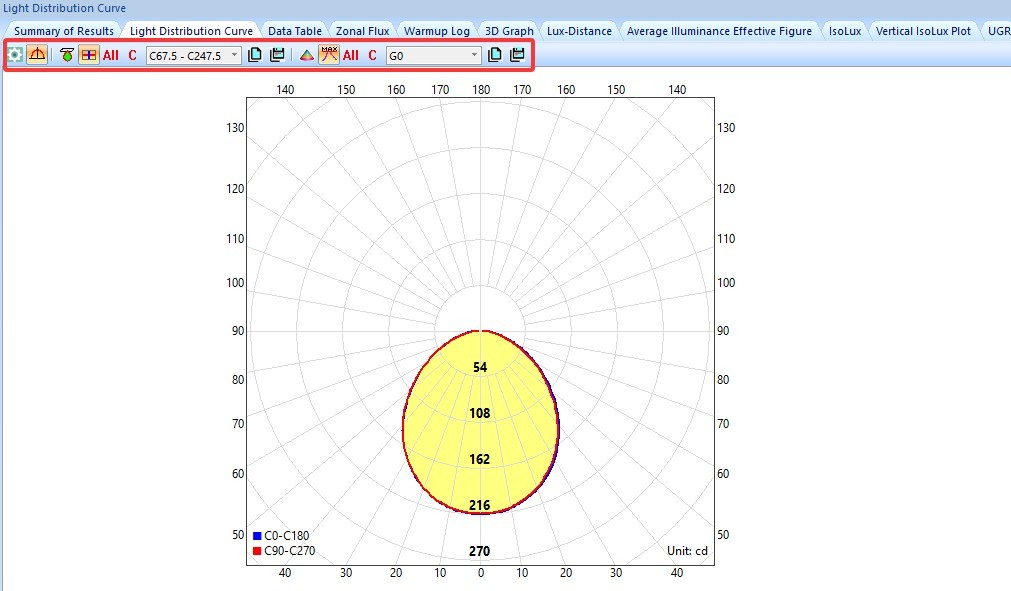

①双击或右击此处可导入灯具图片；②此区域内容可双击进行修改；③测试报告中所有项目，可点击对应的选项卡切换显示内容。

图27

每个选项卡显示界面左上角可能会有一些设置选项，以调整显示样式和数据。

图28

7.3 打印测试报告及导出其它格式文件

7.3.1 打印测试报告

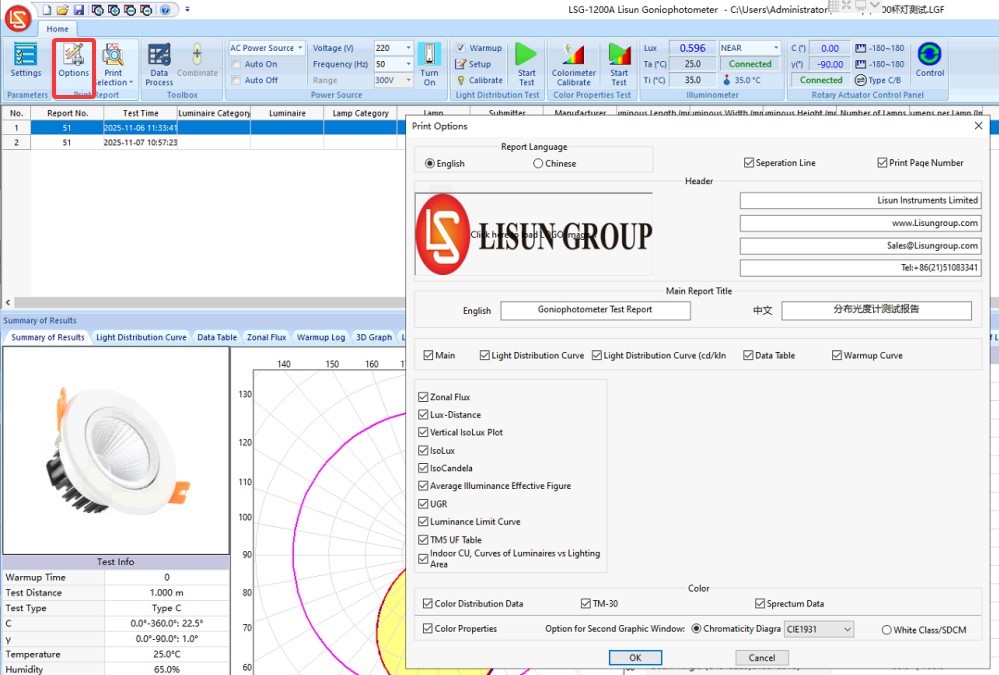

点击打印选项，可设置测试报告的打印内容。

图29

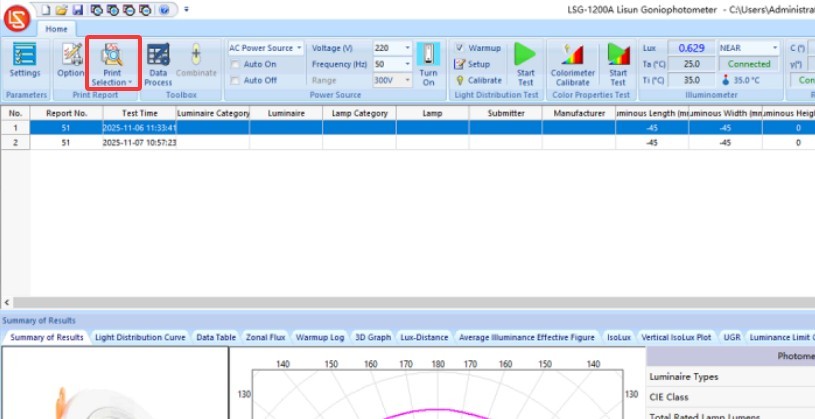

然后点击打印，可将测试报告打印成PDF（电脑需要安装PDF打印工具）或打印到纸张（电脑需要连接打印机）。

图30

7.3.2 导出其它格式文件

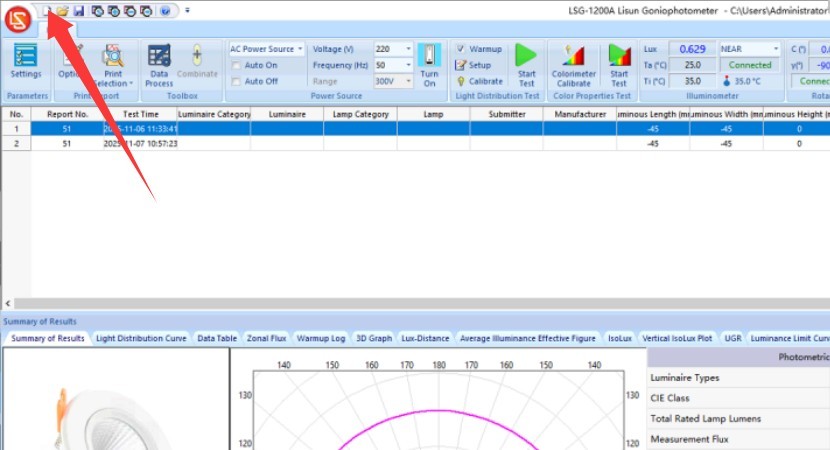

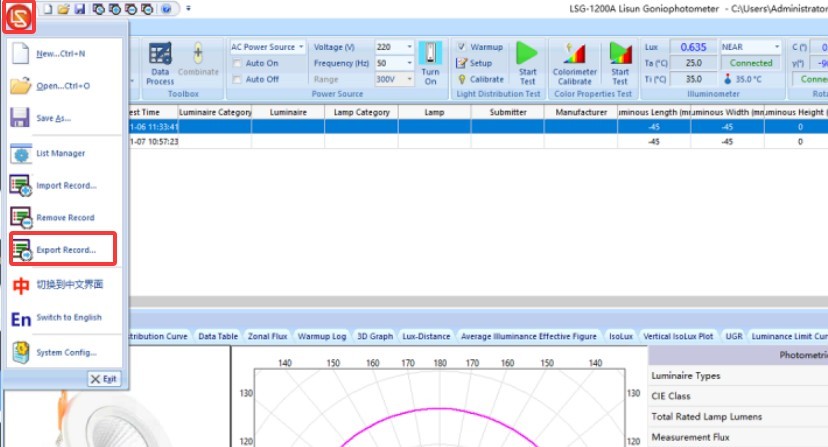

点击左上角红色LISUN LOGO，选择“导出文件”：

图31

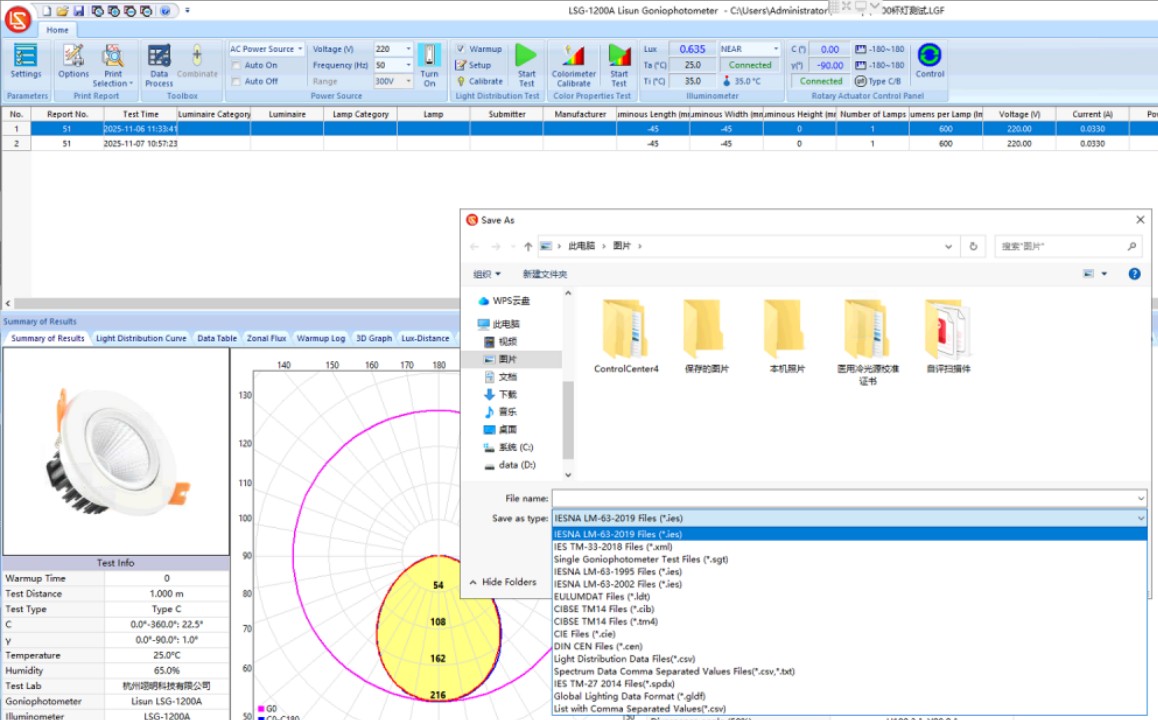

选择所需要的文件格式，IES、LDT等，导出即可。

图32

8、设备日常维护与保养

8.1 短期存放要求

如设备为日常使用，当天测试结束，关机并将设备内外部清洁即可，无需做其它处理。

8.2 长期存放要求

若设备长期不使用（超过 1 个月），请将电源线及其它线缆全部移除，并使用防尘罩遮盖，防止进灰。

需每月将设备通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

9、常见故障排查与处理

9.1 通讯异常

可能原因：设备未开机、USB线连接、驱动安装、软件配置中选择了错误的型号、COM口变更。

处理方法：将所有设备开机；更换USB端口，且勿使用其它延长线或转接头；重新安装驱动；重新进入软件配置中选择正确的设备型号，并重新自动搜索端口。

9.2 测试结果异常

可能原因：样品灯未正常点亮、样品灯不稳定、探头选择错误、测试距离异常、角度间隔设置不合适。

处理方法：将样品灯正常点亮，并预热至稳定状态后再测试；测试时确认选择了正确的探头：探头装在1m处时应选择远场，探头装在0.316m时应选择近场；进入定标界面，确认测试距离是否仍然正确，远场为1m，近场为0.316m；参考6.1.3重新设置较小间隔角度并测试。

9.3 转台无法转至指定角度

可能原因：转台被杂物阻挡、电机故障。

处理方法：停机并检查转台周围是否有任何杂物阻挡转台转动；若电机故障请与我们联系。

9.4 供电异常

故障现象：LSG-1200A无法开机或样品灯具无法点亮。

可能原因：若供电电源没问题，则可能是保险丝烧坏。

处理方法：标配配件中包含有备用保险丝，见1.2.2。然后参考3.1，检查对应位置的保险丝是否有烧坏，如有烧坏，更换即可。
