电桥偏流一体机

LS1373是内建高频LCR数字电桥和-12～12A直流偏置电流源的电桥偏流一体机，最低达0.125mA的电流分辨率，可分析电感器中铁心的特性，作为电感器质量检测或产品特性的分析。内置的偏流源噪声更小，控制更灵活，内建比较器，方便组建到电感器检测的自动化生产线。

性能特点：

提供单台最大12A恒流输出

0.125mA精细的电流步进

叠加电流正反向切换功能

支持开路后电流自动续流功能

支持加电流时间设定功能

单一电流、步进扫描两种电流输出方式

图形化操作,中英文界面

内置比较器，方便组建到电感器检测的自动化生产线

内置的叠加电流源技术参数：

技术参数	技术参数	技术参数	技术参数	技术参数
型号	型号	LS1373	LS1373	LS1373
显示	显示	7″ LCD	7″ LCD	7″ LCD
操作	操作	实体按键 + 脚控开关	实体按键 + 脚控开关	实体按键 + 脚控开关
支持测量频率	支持测量频率	50Hz～500kHz, C型特殊定制1MHz	50Hz～500kHz, C型特殊定制1MHz	50Hz～500kHz, C型特殊定制1MHz
电流范围	电流范围	-12A～12A	-12A～12A	-12A～12A
电流精度	电流精度	±1%±5mA	±1%±5mA	±1%±5mA
电流	量程	0mA～0.500A	0.500A～2.500A	2.5A～12A
电流	步进	0.125mA	0.625mA	3.125mA
最大输出电压	最大输出电压	11V（所有电流情况下均可输出11V电压）	11V（所有电流情况下均可输出11V电压）	11V（所有电流情况下均可输出11V电压）
最大允许直流电阻	最大允许直流电阻	Rmax=Vmax/I (Ω)	Rmax=Vmax/I (Ω)	Rmax=Vmax/I (Ω)
最大允许电感量	最大允许电感量	Lmax=Vmax/(di/dt) (mH)	Lmax=Vmax/(di/dt) (mH)	Lmax=Vmax/(di/dt) (mH)
量程方式	量程方式	自动	自动	自动
启动及停止控制方式	启动及停止控制方式	START/STOP实体按键、4种脚控、总线	START/STOP实体按键、4种脚控、总线	START/STOP实体按键、4种脚控、总线
连续加载最大电流时间	连续加载最大电流时间	保守2～3h，不间断输出	保守2～3h，不间断输出	保守2～3h，不间断输出
接口	接口	RS232C、UsbHost、USB Device、Handler	RS232C、UsbHost、USB Device、Handler	RS232C、UsbHost、USB Device、Handler

内置的LCR表技术参数：

技术参数	技术参数	技术参数	技术参数	技术参数	技术参数
型号	型号	LS1373	LS1373A	LS1373B	LS1373C
测试频率	测试频率	50Hz～200kHz	50Hz～300kHz	50Hz～500kHz	50Hz～1MHz
测试频率	测试频率	1.2万多个频率点	1.2万多个频率点	1.2万多个频率点	1.2万多个频率点
测试参数	测试参数	C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|	C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|	C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|	C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|
测试电平	测试电平	50mV～2Vrms	50mV～2Vrms	50mV～2Vrms	50mV～2Vrms
准确度	准确度	0.1% (仅LCR连接方法，1kHz准量程基本准确度)	0.1% (仅LCR连接方法，1kHz准量程基本准确度)	0.1% (仅LCR连接方法，1kHz准量程基本准确度)	0.1% (仅LCR连接方法，1kHz准量程基本准确度)
测试速度	测试速度	快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率不加电流时)	快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率不加电流时)	快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率不加电流时)	快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率不加电流时)
显 示 范 围	|Z|、R、X	0.01 mΩ～99.9999MΩ	0.01 mΩ～99.9999MΩ	0.01 mΩ～99.9999MΩ	0.01 mΩ～99.9999MΩ
显 示 范 围	|Y|、G、B	0.00001μS～99.9999S	0.00001μS～99.9999S	0.00001μS～99.9999S	0.00001μS～99.9999S
显 示 范 围	C	0.00001pF～9.99999F	0.00001pF～9.99999F	0.00001pF～9.99999F	0.00001pF～9.99999F
显 示 范 围	D	0.00001～9.99999	0.00001～9.99999	0.00001～9.99999	0.00001～9.99999
显 示 范 围	L	0.00001μH～99999.9H	0.00001μH～99999.9H	0.00001μH～99999.9H	0.00001μH～99999.9H
显 示 范 围	Q	0.01～99999.9	0.01～99999.9	0.01～99999.9	0.01～99999.9
显 示 范 围	θ(RAD)	-3.14159～3.14159	-3.14159～3.14159	-3.14159～3.14159	-3.14159～3.14159
显 示 范 围	θ(DEG)	-179.999°～179.999°	-179.999°～179.999°	-179.999°～179.999°	-179.999°～179.999°
显 示 范 围	Δ%	-99.999%～99.999%	-99.999%～99.999%	-99.999%～99.999%	-99.999%～99.999%
信号源输出阻抗	信号源输出阻抗	30Ω、100Ω、1062X	30Ω、100Ω、1062X	30Ω、100Ω、1062X	30Ω、100Ω、1062X
量程方式	量程方式	自动、保持	自动、保持	自动、保持	自动、保持
触发方式	触发方式	内部、手动、自动、外部	内部、手动、自动、外部	内部、手动、自动、外部	内部、手动、自动、外部
校准功能	校准功能	开路、短路、全频清零、点频清零	开路、短路、全频清零、点频清零	开路、短路、全频清零、点频清零	开路、短路、全频清零、点频清零
等效电路	等效电路	串联、并联	串联、并联	串联、并联	串联、并联
比较器	比较器	三档分选，BIN0～BIN2	三档分选，BIN0～BIN2	三档分选，BIN0～BIN2	三档分选，BIN0～BIN2
比较器	比较器	PASS、HI、LOW(PASS/FAIL LED显示)	PASS、HI、LOW(PASS/FAIL LED显示)	PASS、HI、LOW(PASS/FAIL LED显示)	PASS、HI、LOW(PASS/FAIL LED显示)

使用条件

电源

出厂默认电源电压: 100～242 Vac；

电源频率: 频率：46～64 Hz

功耗: ≤300VA

环境温度与湿度

正常工作温度: 0C～40C，湿度: < 90%RH

参比工作温度: 20C±8C，湿度: < 80%RH

运输环境温度：0C～55C，湿度： 93%RH

预热

开机后稍作预热即可使用

几点注意问题

⑴请不要在多尘、震动、日光直射、有腐蚀气体等不良环境下使用。

⑵仪器长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为5℃～40℃，相对湿度不大于85%RH的通风室内，空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。

⑶本仪器已经经过仔细设计以减少因AC电源端输入带来的杂波干扰，然而仍应尽量使其在低杂讯的环境下使用，如果无法避免，请安装电源滤波器。

体积与重量

宽×高×深：395mm*135mm*465mm

重量：9.9Kg

安全要求

本仪器为I类安全仪器

(1) 绝缘电阻

在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于50M；

在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于2M；

(2) 绝缘强度

在参比工作条件下，电源端子与外壳之间能承受额定电压为1.5kV，频率为50Hz的交流电压1分钟，无击穿及飞弧现象。

(3) 泄漏电流

泄漏电流不大于3.5mA。

电磁兼容性

(1) 电源瞬态敏感度按GB6833.4的要求。

(2) 传导敏感度按GB6833.6的要求。

(3) 辐射干扰按GB6833.10的要求。

面板说明

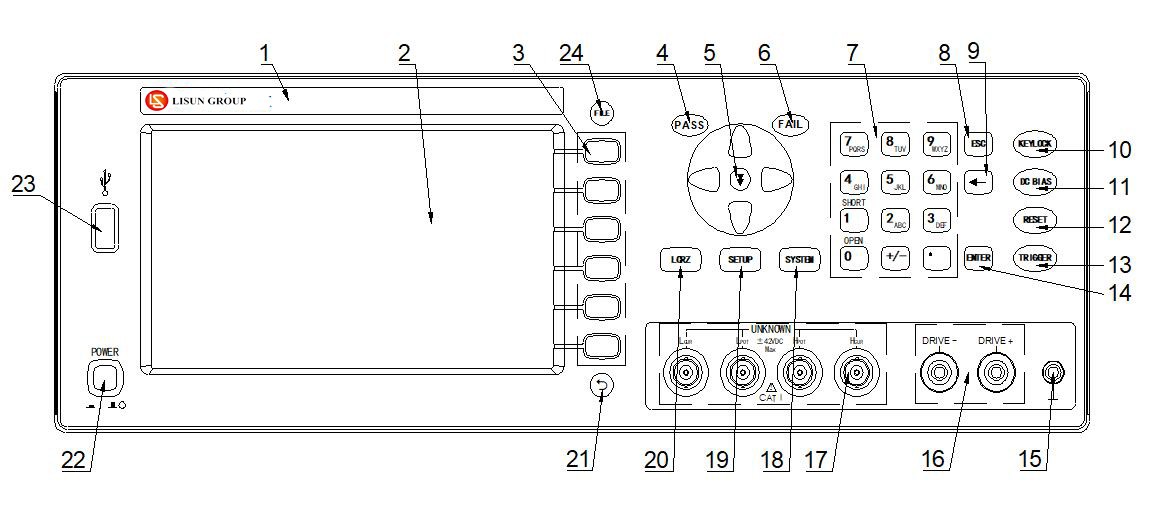

前面板说明

图2-1 前面板

1. 商标及型号

仪器商标及型号及仪器测量范围等。

2. LCD液晶显示屏

超大800×480点阵液晶显示屏，显示设置信息，测量结果，测量条件等。

3. 软键

六个软键可用于选择控制和参数，每个软键的左方都有相应的功能定义。软键定义随显示页面不同而改变。

4. PASS LED

测试结果通过LED灯。

5. NEXT键

快速翻页键，仅仅在变压器扫描测试功能有用

6. FAIL LED

测试结果不通过LED灯。

7. 数字键

用于输入数字等相关信息。

8. ESC键

结束数字键盘部分的输入。

9. [←]键

BACKSPACE键。按此键删除输入数值的最后一个字符。

10. KEYLOCK 键

按[KEYLOCK]键，[KEYLOCK]按键会被点亮，表示当前面板按键功能被锁定；再次按[KEYLOCK]键, [KEYLOCK]按键会熄灭，表示解除键盘锁定状态。如果口令功能设置为“ON”，解除键盘锁定时需输入正确的口令，否则无法解除键盘锁定。

当仪器受到总线控制（比如USBTMC）时[KEYLOCK]按键会被点亮。再次按[KEYLOCK]键, [KEYLOCK]按键会熄灭，表示回到本地解除键盘锁定状态。

11. [DC BIAS]键

用于允许或禁止直流偏置输出。按[DC BIAS]键，[DC BIAS]按键会被点亮，表示允许直流偏置输出；再次按[DC BIAS]键，[DC BIAS] 按键会熄灭，表示禁止直流偏置输出。在有些无法加DC BIAS的非测试画面，按此键将无反应。

12. [RESET]键

按[RESET]键,当正在变压器自动扫描时终止扫描，其他页面仪器不执行任何操作。

13. [TRIGGER]键

当仪器触发方式设定为MAN(手动)模式时，按此键可触发仪器进行测试。

14. [ENTER]键

在输入数值时，[ENTER]键用于终止数据输入，确认并保存输入行（LCD最下面一行）显示的数据。

在输入文件名，[ENTER]键用于终止文件名输入，确认并保存输入行（LCD最下面一行）显示的文件名。

15. 机壳接地端

该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。

16. 直流偏置电流输出端

用于连接被测电感器，对被测电感器施加直流偏置电流

DC偏置电流正端DRIVE+

DC偏置电流负端DRIVE-

17. 测试端（UNKNOWN）

四端对测试端。用于连接四端测试夹具或测试电缆，对被测件进行测量。

电流激励高端(Hcur)；

电压取样高端(Hpot)；

电压取样低端(Lpot)；

电流激励低端(Lcur)。

18. [SYSTEM]菜单键

按[SYSTEM]键，进入“系统设置”页面。

19. [SETUP]菜单键

按[SETUP]键，进入“测量设置”主界面

20. [LCRZ]菜单键

按[LCRZ]键，进入“元件测量显示”页面。

20. [RETURN]菜单键

返回键，在某些参数设置页面，按此建返回上级菜单。

22. 电源开关(POWER)

按此键可进行电源开关的打开与关闭。

23. USB HOST接口

用于连接U盘存储器。

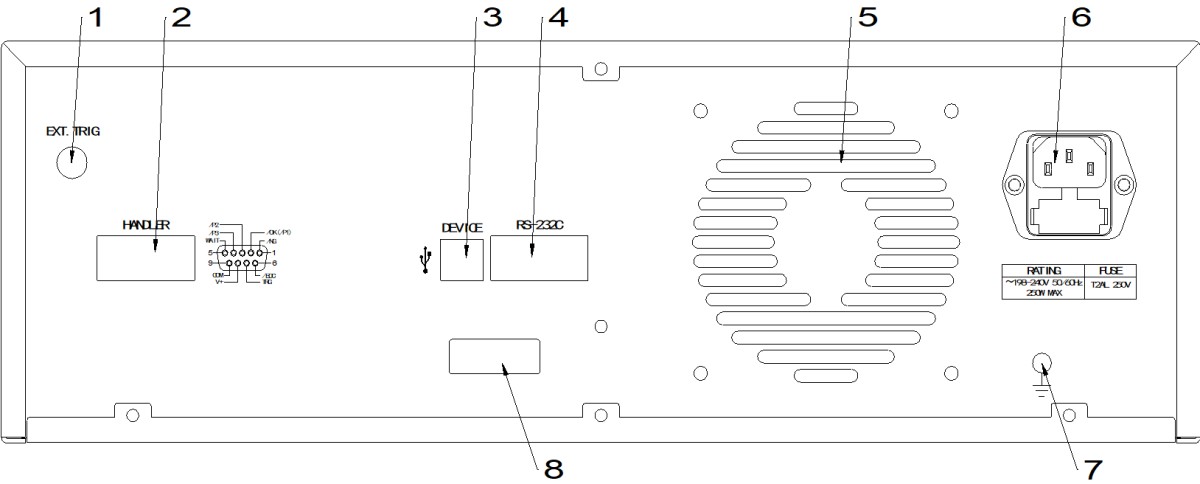

后面板说明

图2-2 后面板

1. EXT.TRG

脚踏开关接口。

2. HANDLER口

通过HANDLER接口,可方便地组成自动测试系统，实现自动测试，广泛应用于工厂自动化生产线。仪器通过该接口输出分档比较结果信号和联络信号，同时通过该接口获得“启动”信号。

3. USBDEVICE 接口

通过USBDEVICE接口可实现电脑对LCR数字电桥的控制。

当总线模式设置为USBTMC时，此口为USBTMC接口。

当总线模式设置为USBCDC时，此口为USBCDC接口(虚拟串口)。

当总线模式设置为USBHID时，此口为USBHID接口(虚拟键盘接口)。

4. RS232C串行接口

串行通讯接口，通过此接口可实现电脑对仪器的控制。

5. 风扇窗

散热，维持仪器正常的工作温度。

6. 电源插座

用于输入交流电源。

7. 接地端

该接线端与仪器机壳相连。可以用于保护或屏蔽接地连接。

8. 条形码标示区

用于粘贴仪器条形码。

屏幕区域：各部分的名称与功能

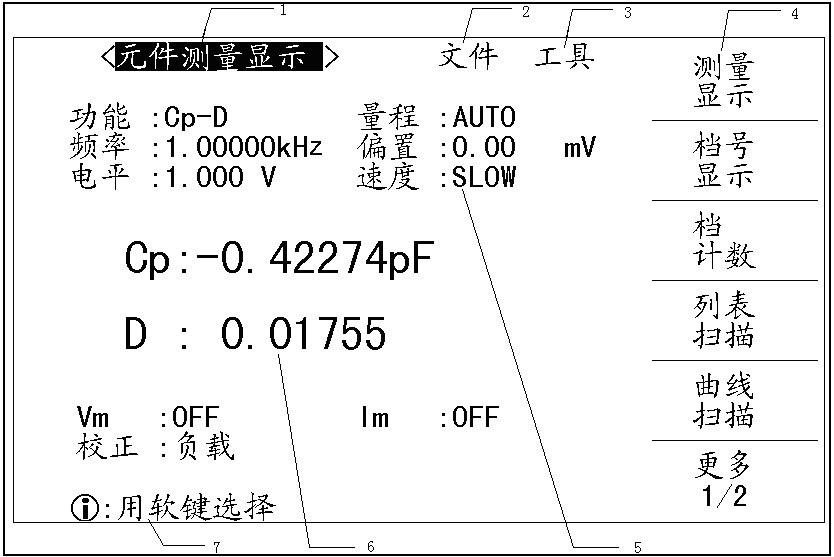

LS1373采用了800×480 7寸液晶显示屏，其显示区域的功能划分如图2-3所示。

图2-3 显示区域功能划分

显示页面区域

该区域指示当前页面的名称。

文件域

把光标移到该区域，可进行文件管理操作。文件管理操作包括：加载、保存和删除。

工具域

一些不常用的功能，在显示页面没有相应的设置域，被列入工具域中。

软键区域

该区域被用于显示软键的功能定义。软键的定义随光标所在的域的位置不同而具有不同功能的定义。

功能显示区域

该区域显示已经设定的测试条件及功能

测量结果显示区域

该区域显示测试结果信息

消息提示及数据输入区域

该区域用于显示系统提示信息以及用户数据输入信息。

使用说明

为了让用户迅速上手，本操作手册仅说明LS1373叠加电流测试功能部分操作说明，关于LCR电桥部分功能的操作说明，用户需参考本公司《LCR数字电桥通用说明书》。

3.1安装连接与测试

3.1.1测试电缆的连接

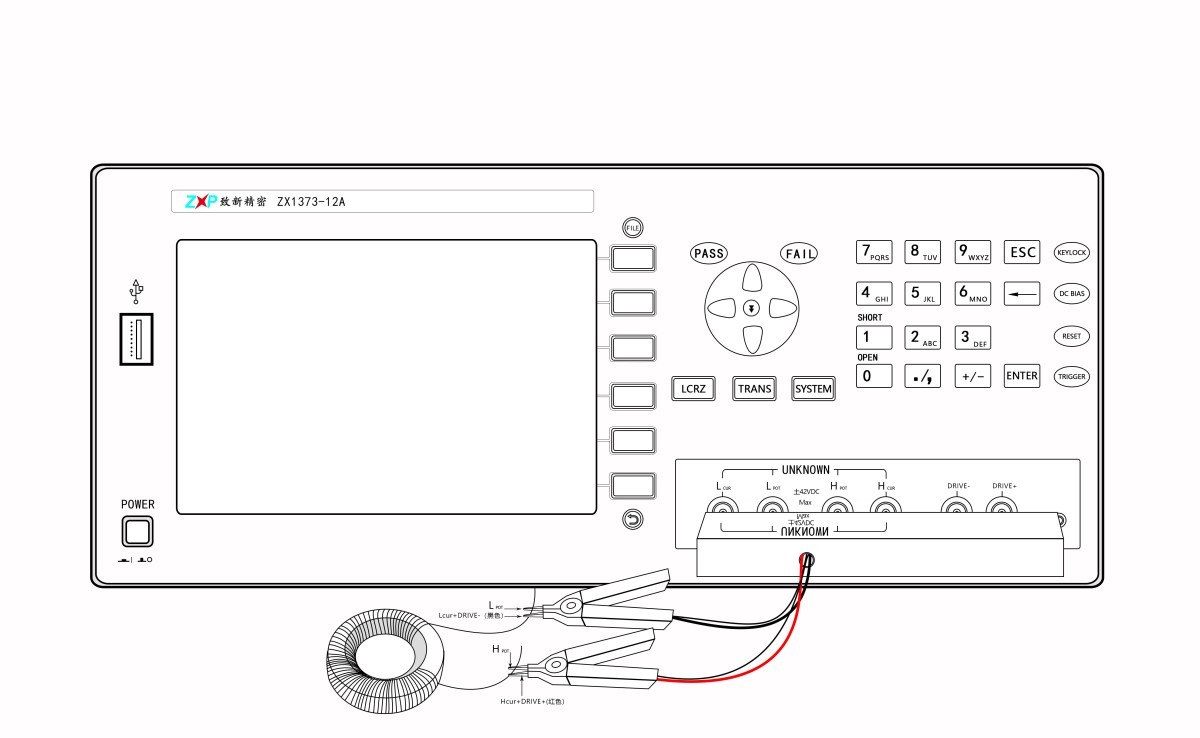

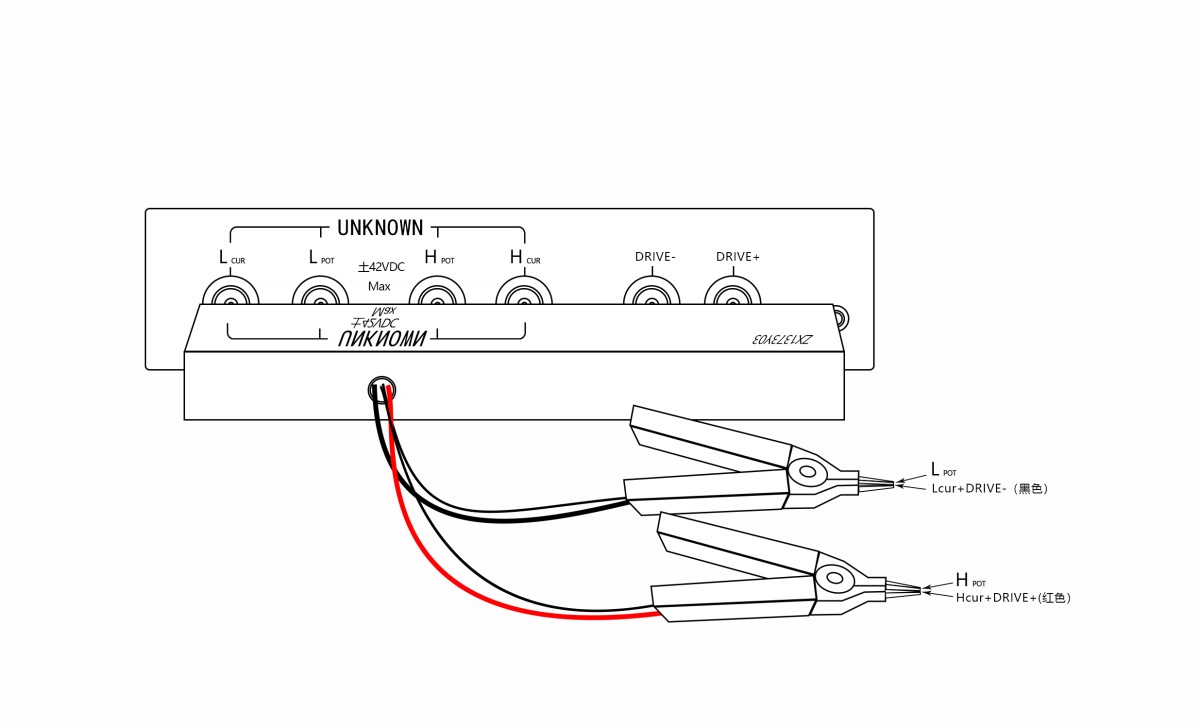

3.1.1.1使用LS1373Y03测试电缆连接被测电感器

这种测试电缆把直流电流驱动端和交流电流驱动端合并在了一起，焊接到4端夹子的簧片上，方便用户使用。但是由于为了适应大电流，这个电流线用的不是屏蔽线，不适合高频。测试频率建议不要超过20kHz。

使用LS1373Y03测试电缆进行开路清零时的连接方法如下图：

一般情况下不需要进行开路清零，但是当被测电感的阻抗|Z|大于1kΩ时，对精度要求较高的测试要求，就需要进行开路清零。

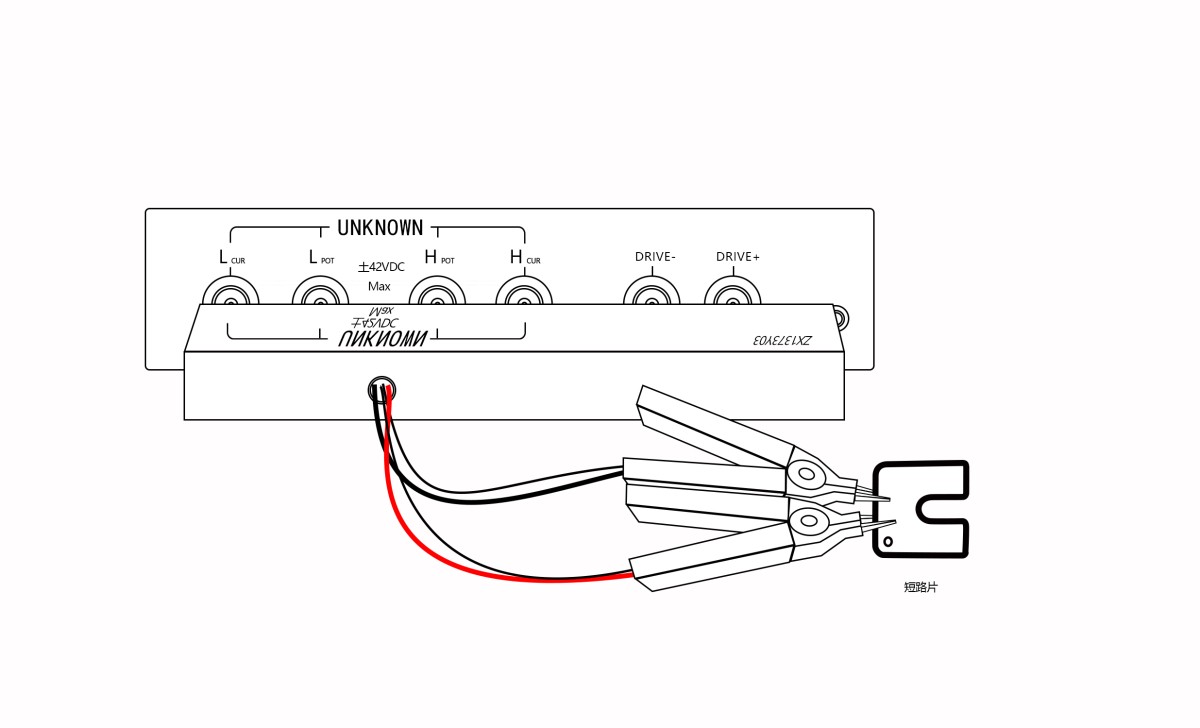

使用LS1373Y03测试电缆进行短路清零时的连接方法如下图：

一般情况下不需要进行短路清零，但是当被测电感的阻抗|Z|小于10Ω时，对精度要求较高的测试要求，就需要进行短路清零。

注意：在需要稳定到10nH的测量要求时，测试夹互夹的短路效果不如把测试夹夹在镀金短路片的2个夹子非常靠近的固定位置效果好。

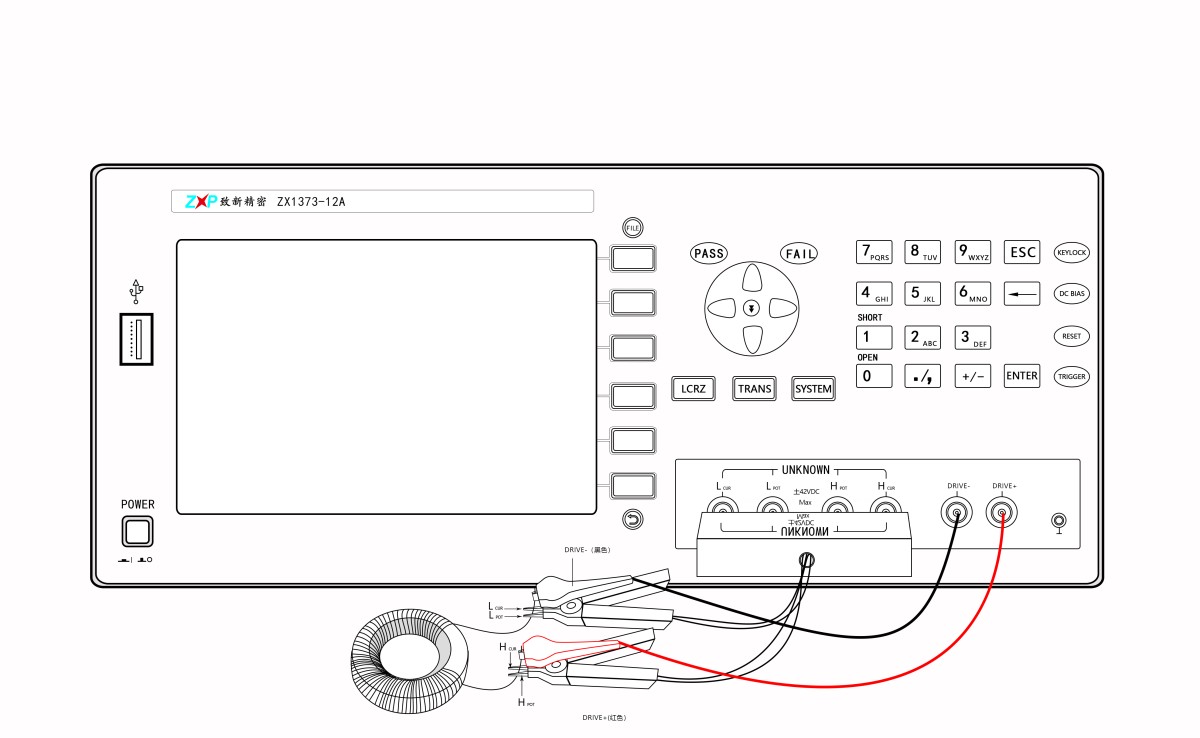

3.1.1.2使用LS28Y11 + LS1373Y02测试电缆连接被测电感器

这种测试连接方法加电流的测试线单独使用LS1373Y02，LCR测试电缆单独使用LS28Y11，2者在被测电感末端短接。这种方式虽然接线麻烦一点，但是可以用于较高频率测试。当测试频率大于20kHz时，建议使用这种接线模式。

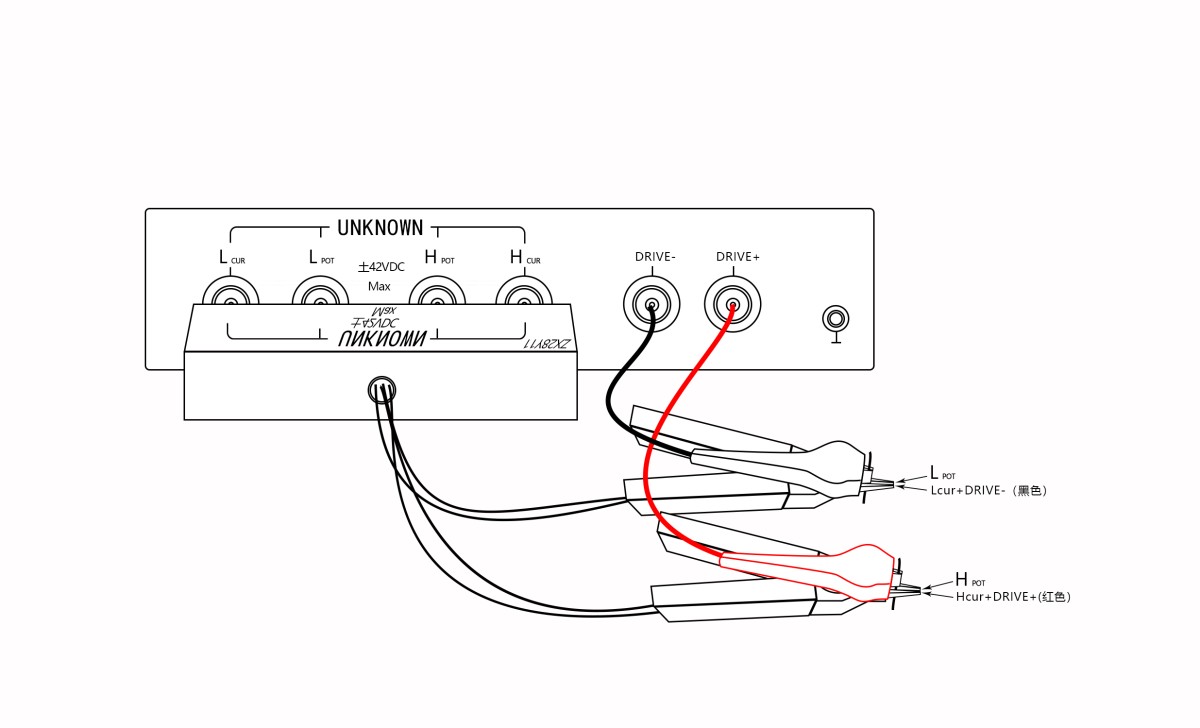

使用LS28Y11+LS1373Y02测试电缆进行开路清零时的连接方法如下图：

一般情况下不需要进行开路清零，但是当被测电感的阻抗|Z|大于1kΩ时，对精度要求较高的测试要求，就需要进行开路清零。

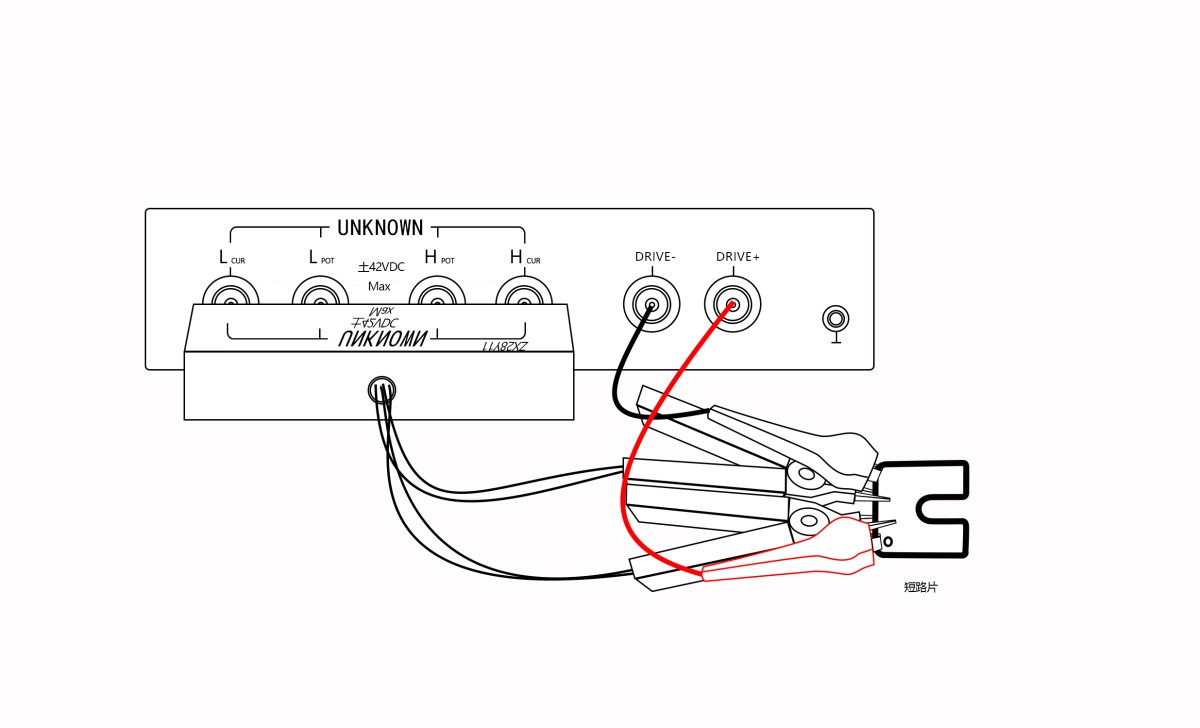

使用LS28Y11+LS1373Y02测试电缆进行短路清零时的连接方法如下图：

一般情况下不需要进行短路清零，但是当被测电感的阻抗|Z|小于10Ω时，对精度要求较高的测试要求，就需要进行短路清零。

注意：在需要稳定到10nH的测量要求时，测试夹互夹的短路效果不如把测试夹夹在镀金短路片的2个夹子非常靠近的固定位置效果好。

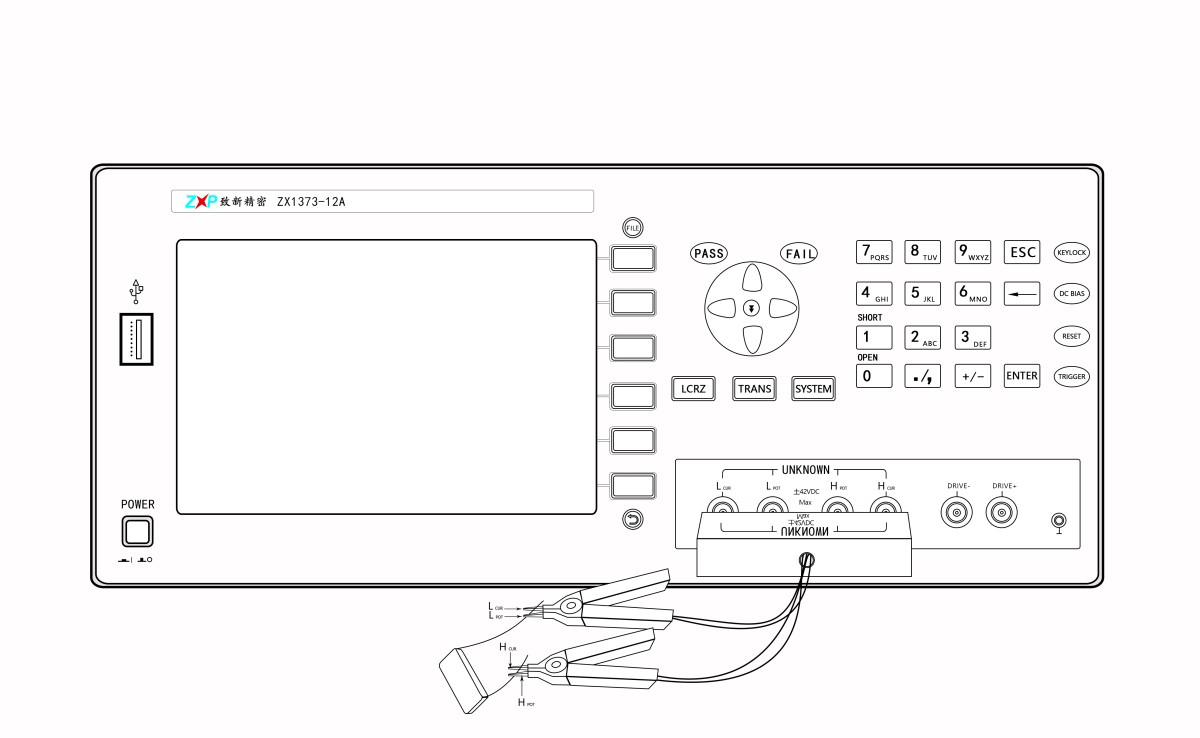

3.1.1.3使用LS1373的LCR电桥功能测试非电感器件

当用户要单独是LS1373的LCR电桥功能测试电阻或电容等非电感器件时，必须单独使用LS28Y11连接被测电阻或电容，不需要同时加上直流偏置电流的DRIVE+端和DRVIE-端，以免叠加电流电路对测量精度产生影响。

请参考下图：

★ 注意：使用电桥功能测试电阻电容时，直流偏置电流端DRIVE+、DRIVE-不用接线。

3.2主要功能操作

3.2.1偏置电流

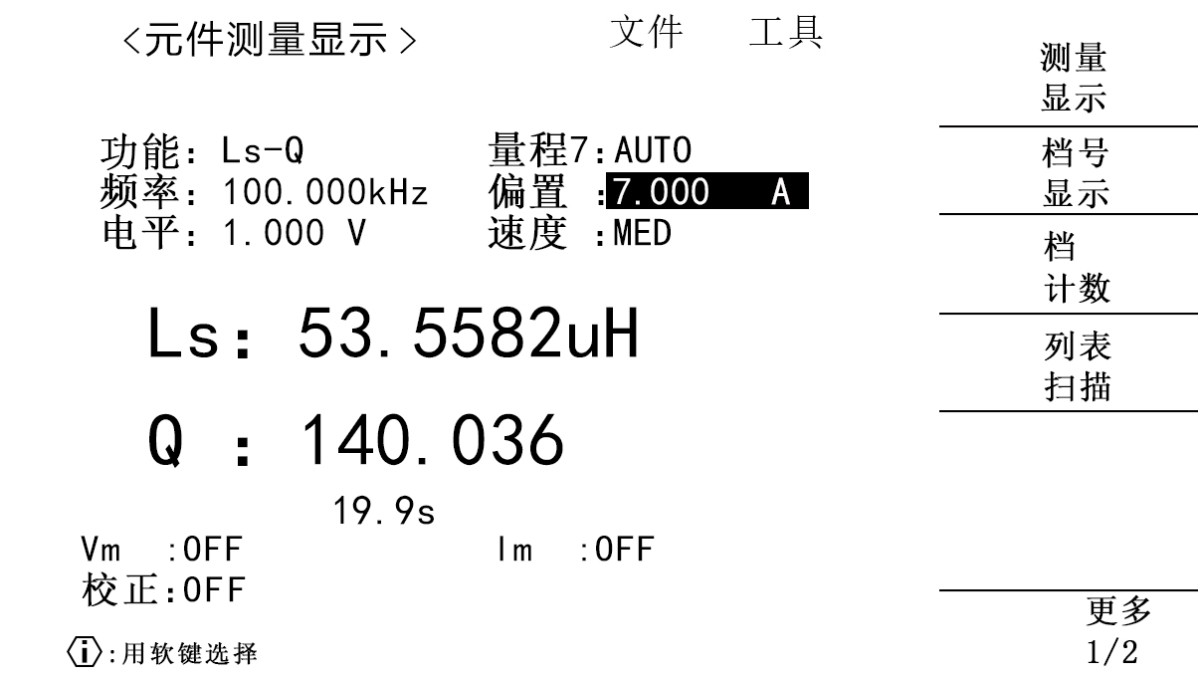

在<元件测量显示>页面的偏置区域，用户可以设置所需要的直流偏置电流。

LS1373的直流偏置电流的具体参数如下表：

电流范围	电流范围	-12A～12A	-12A～12A	-12A～12A
电流精度	电流精度	±1%±5mA	±1%±5mA	±1%±5mA
电流	量程	0mA～0.5A	0.5A～2.5A	2.5A～12A
电流	步进	0.125mA	0.625mA	3.125mA

3.2.2启动偏置电流进行测量

设置好偏置电流和其它一些必须的测试条件，按照前面章节所讲述的测试线连接方法接好被测件，就可以按前面板的【DC BIAS】按键，【DC BIAS】灯量，直流偏置电流打开。

测量完毕，要关闭直流电流偏置，也是按键【DC BIAS】，【DC BIAS】灯灭，直流偏置电流关闭。

偏流保持时间

有些电感器件会因为加了大电流而发热烧坏，LS1373可以通过设置偏流保持时间来控制加电流时间，来避免此类问题。具体参见偏流保持时间设置

自动续流功能

在生产现场，为了提高测试效率，不希望每测一个电感器就启动关闭一次电流，LS1373提供了当电流端开路后再更换另一颗被测电感时，无需去按键关闭再启动，仪器会自动完成这个过程，方便使用。这个功能需要在<系统配置>页面去打开。

3.2.3内阻

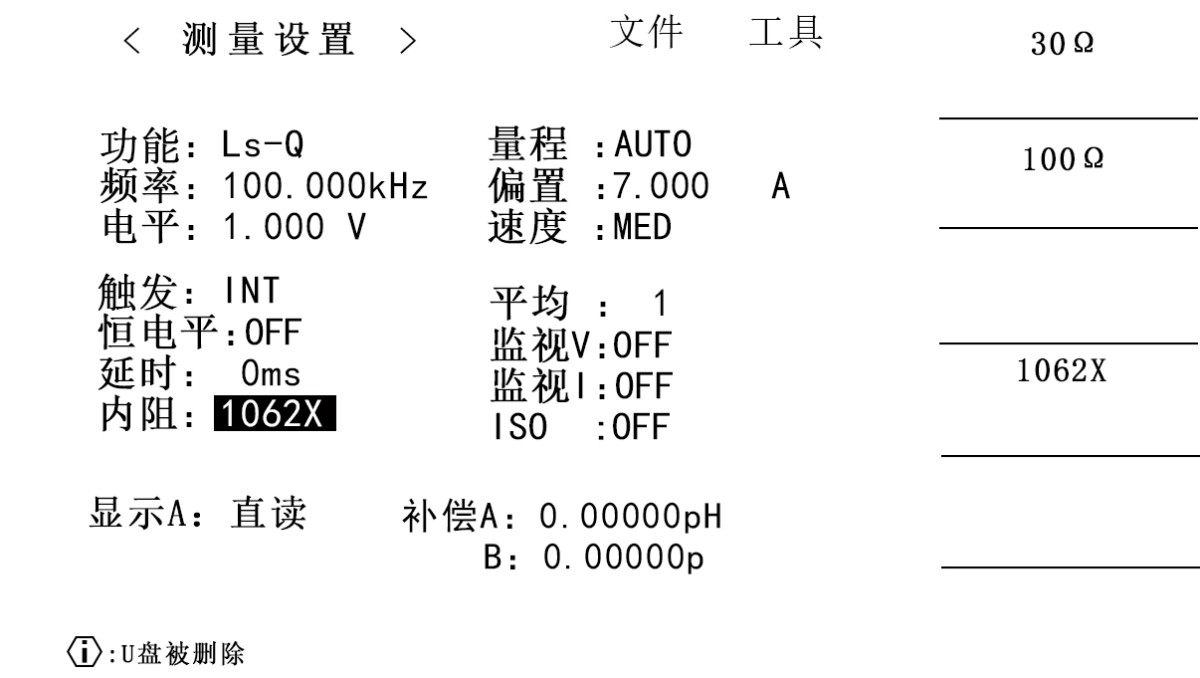

在<测量设置>页面的内阻区域，用户可以设置所需要的LCR功能的源内阻。

很多电感器的电感量跟频率有关，还跟测量时流过电感器的交流电流大小有关，当用户的测量频率和电平固定后，影响电感值得大小就由源内阻决定。LS1373为了用户方便与市场上其他厂商的仪表进行数据比对，提供了3种内阻模式，具体如下表：

内阻模式	主要比对仪器
30Ω	*8511D
100Ω	*4284A, *4980A
1062X	*1062

仪器出厂默认1062X模式，这种模式做叠加电流测试稳定性会比较好。

但是，1062X模式最大只能支持到300kHz频率，超过300kHz建议使用30Ω内阻模式。

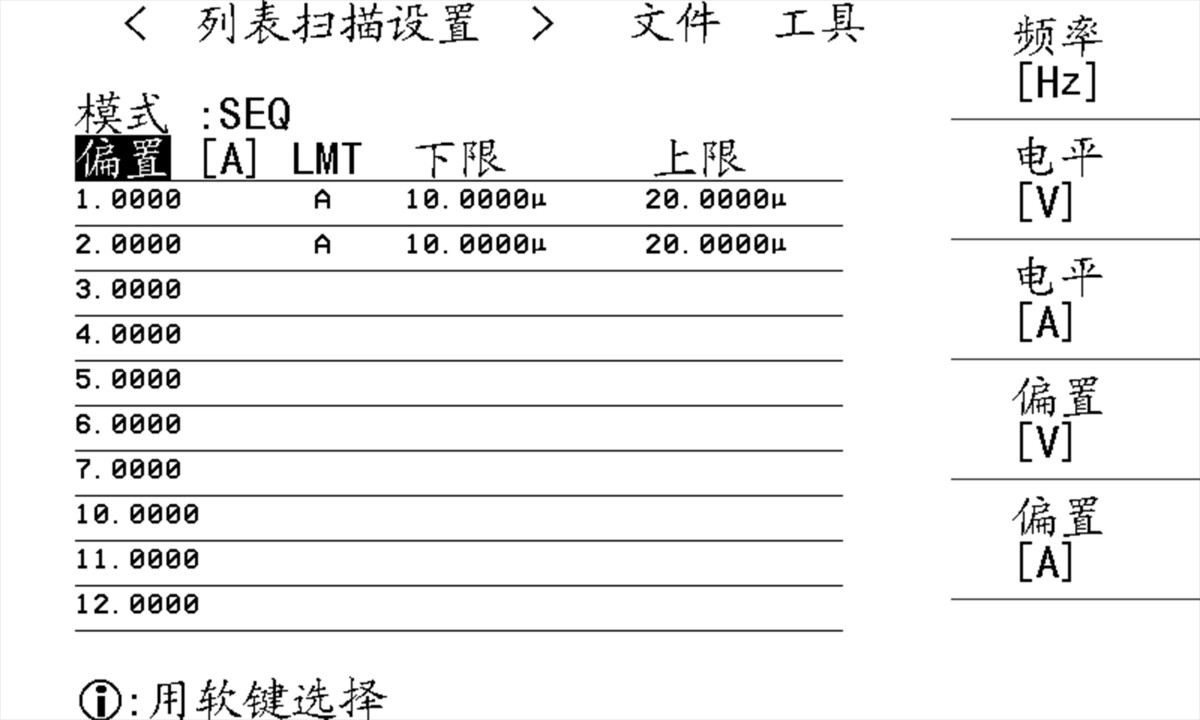

3.2.4偏置电流列表扫描设置

在<列表扫描设置>页面，用户可以选择并设置使用直流偏置电流扫描。

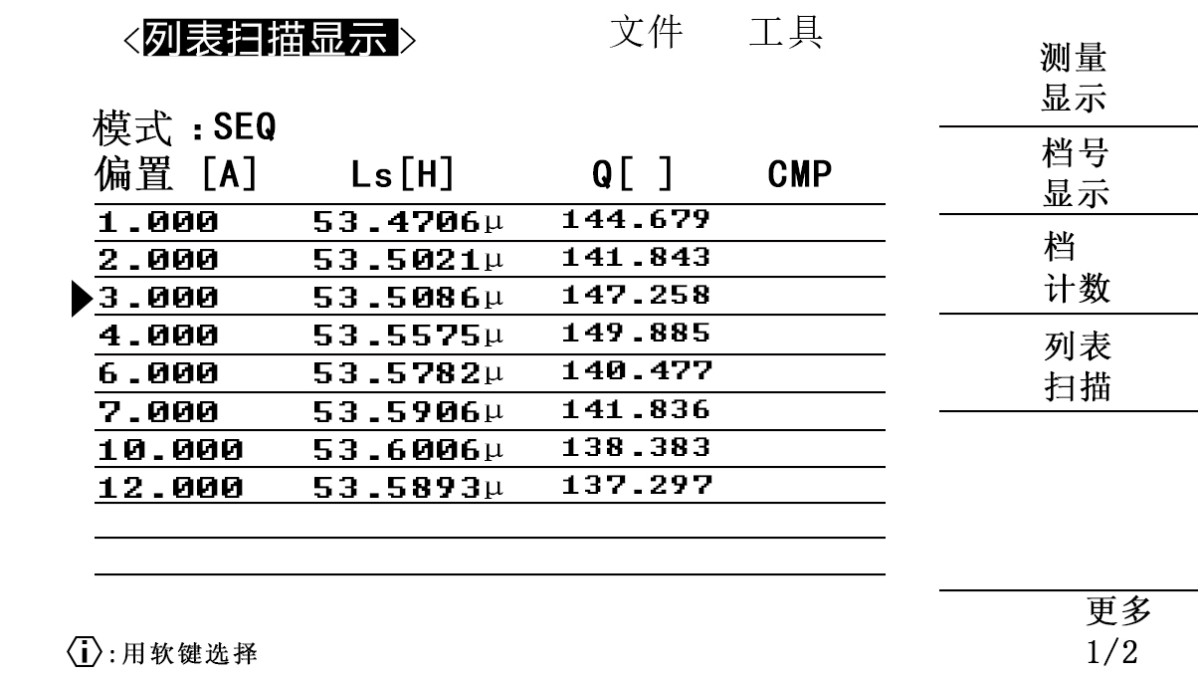

3.2.5偏置电流列表扫描显示

当在<列表扫描设置>页面，用户可以选择并设置使用直流偏置电流扫描后，进入到<列表扫描显示>页面，按键【DC BIAS】启动电流，仪器便会自动按照之前用户的设定电流，依次进行叠加电流扫描并测量。

3.2.6自动续流功能：

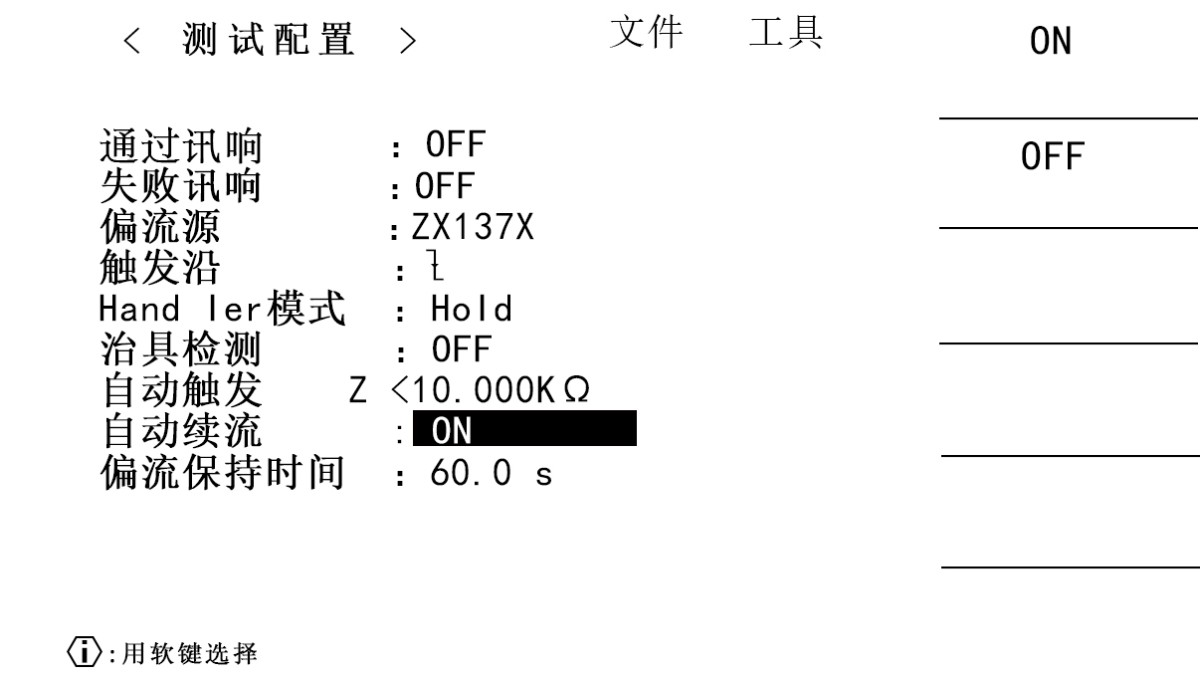

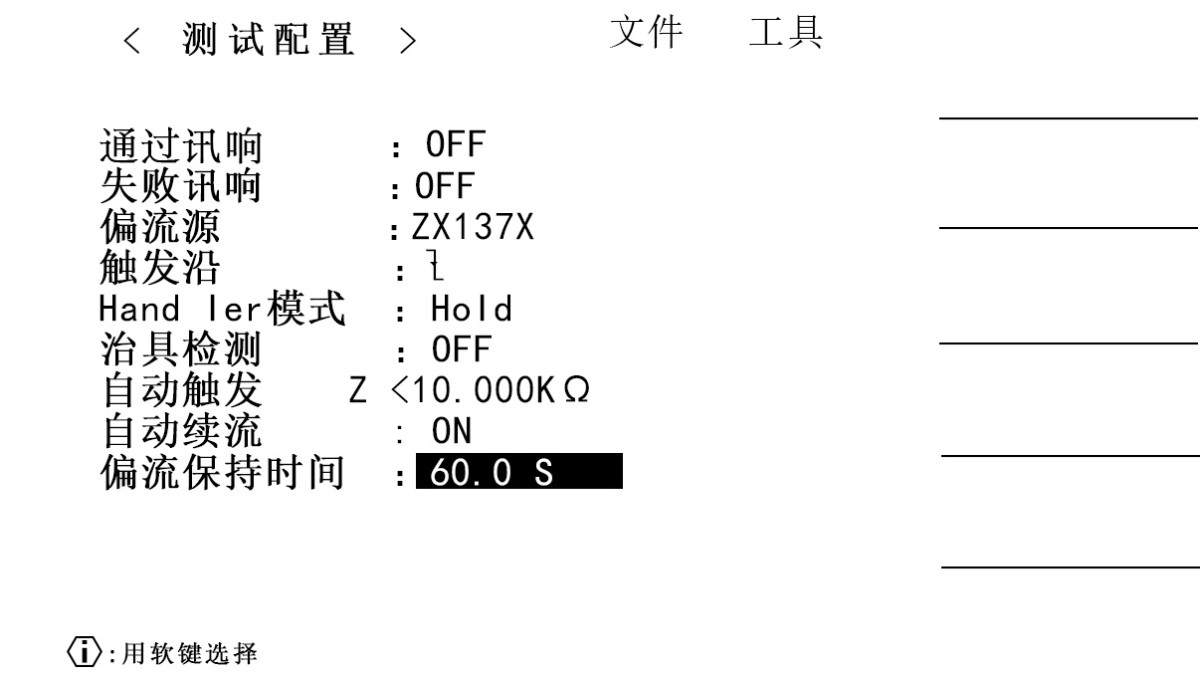

在<测试配置>页面的自动续流区域，用户可以打开或关闭仪器的自动续流功能。

功能说明：在生产现场，为了提高测试效率，不希望每测一个电感器就启动关闭一次电流，LS1373提供了当电流端开路后再更换另一颗被测电感时，无需去按键关闭再启动，仪器会自动完成这个过程，方便使用。

OFF

当自动续流设置为OFF的时候，在测量显示页面，DC BIAS打开的状态，当仪器的电流驱动端开路时，仪器会自动切断电流输出继电器，关闭DC BIAS。

ON

当自动续流设置为ON的时候，在测量显示页面，DC BIAS打开的状态，当仪器的电流驱动端开路时，仪器不会自动切断电流输出继电器，关闭DC BIAS，而是自动调节驱动电流接近0A，当用户又夹上被测电感时，仪器又会自动把输出电流调节到用户设定的电流值。

另外，当测试夹开路时，仪器显示结果“OVER LOAD”，代表当前的电流源过载，测量无法正常进行。

3.2.7偏流保持时间设定：

在<测试配置>页面的偏流保持时间区域，用户可以设置偏流保持时间，当设置“0”时，仪器认为不使用这个功能。

功能说明：有些电感器件会因为加了大电流而发热烧坏，LS1373可以通过设置偏流保持时间来控制加电流时间，从而避免此类问题。

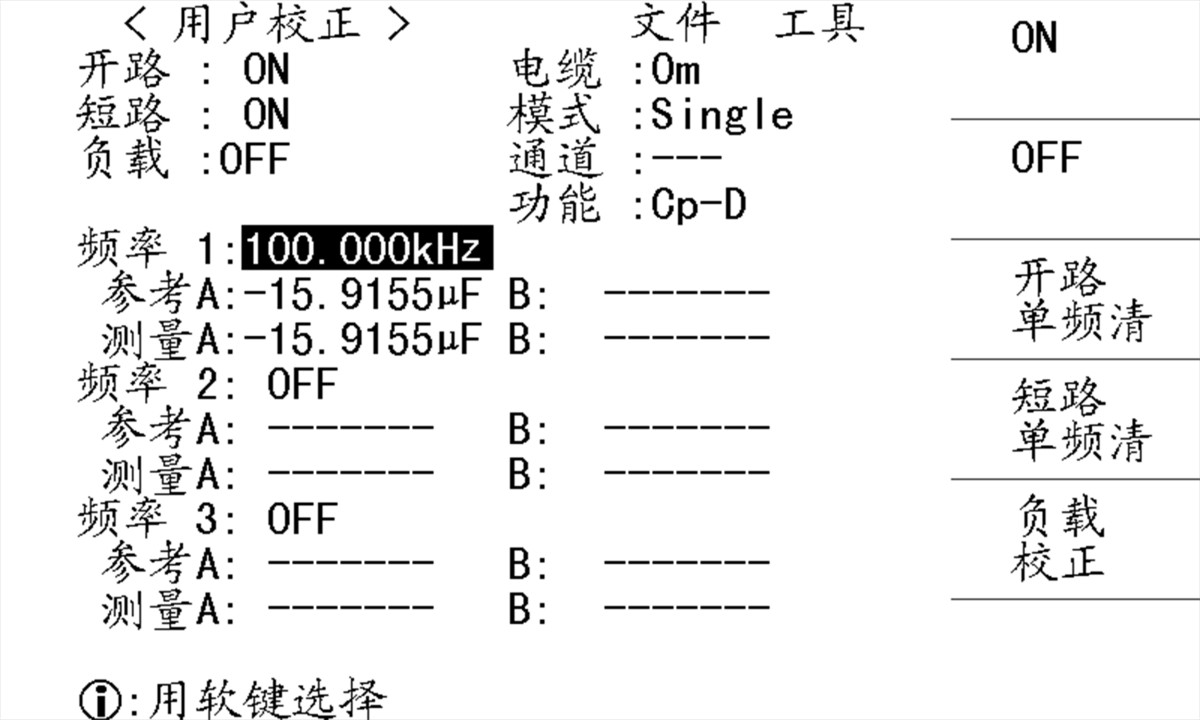

3.2.8开路短路清零功能：

当被测电感的阻抗|Z|大于1kΩ时，或对精度要求较高的测试要求，就需要进行开路清零。

不同的夹具开路的夹法不同，请参考前面章节描述。

当被测电感的阻抗|Z|小于10Ω时，或对精度要求较高的测试要求，就需要进行短路清零。

不同的夹具短路的夹法不同，请参考前面章节描述。

LS1373建议使用【开路单频清】和【开路单频清】进行开路短路清零。

3.2.9电感加电流测量常用步骤：

开机

设置测量条件

根据被测电感的阻抗执行开路短路校准

连接被测电感接到测试夹

5、打开直流偏置输出

6、在测量页面观察测量结果

7、关闭直流偏置输出。

3.3命令参考

本仪器可以通过RS232C接口使用SCPI命令控制电流大小，启动电流，和查询仪器的状态，相关命令如下：

3.3.1 :BIAS:CURRent

语法 :BIAS:CURRent <numeric>

:BIAS:CURRent ?

描述设置直流偏置电流。设置并不意味着接通了直流偏置。由于本系列仪器组合比较灵活，所以，在设定的时候，仪器不会严格去判断用户设置的电流值是否合法。请注意。

参数

	<Numeric>
范围	-12 ~ 12
单位	A

3.3.2 :BIAS: STATe

语法 :BIAS:STATe {ON|OFF|1|0}

:BIAS:STATe?

描述启动直流偏置。从存储器调用状态后直流偏置自动关闭。当直流偏置设置为打开状态时，输 出通过:BIAS:CURRent设置的直流偏置。

参数

	描述
ON或1	启动直流偏置
OFF或0	禁用直流偏置

3.3.3 :BIAS: ERRor

语法 :BIAS:ERRor?

描述查询偏流源当前的出错状态。

参数

	描述
0	没有出错
1	OVERLOAD or UNBAL
2	OVERLOAD
3	UNBAL

HANDLER接口使用指南

仪器给用户提供了Handler接口，使用该接口可以方便的构建元件自动分选系统。当仪器被用于自动元件分选测试系统中时，该接口提供与系统的交互信号和分选结果输出信号。

4.1 HANDLER接口定义

输出信号技术指标：低有效，开集电极输出，光电隔离。

Handler接口定义

当Bin Sorting为3档分选时分选流程图如图所示：

3档分选信号定义

脚位	功能
1	/NG（D/QNG ）为不合格信号, 输出低有效
2	/P1为一等品合格, 输出低有效
3	/P2为二等品合格，输出低有效
4	/P3为三等品合格，输出低有效
5	WAIT（忙）输出，高有效。此信号可用于仪器测试时控制外部机械处理设备操作，此信号有效时，仪器处于测量及计算中。
6	/EOC（A/D结束）：输出，低有效。此信号输出时该次被测器件的测量（A/D转换）已完成但也许计算仍在进行。该输出为高时必须保证测试端与当前被测件接触良好，为低时允许外部机械设备将下一测试元件移至测试端以备下一次测量。
7	/START（开始）：输入，下降沿且低电平维持时间大于2.5ms方才有效。该信号由外部提供给HANDLER的输入端。
8	EXTV外部电源输入端（仪器默认接入外部电源端）
9	COM 接口输出低端

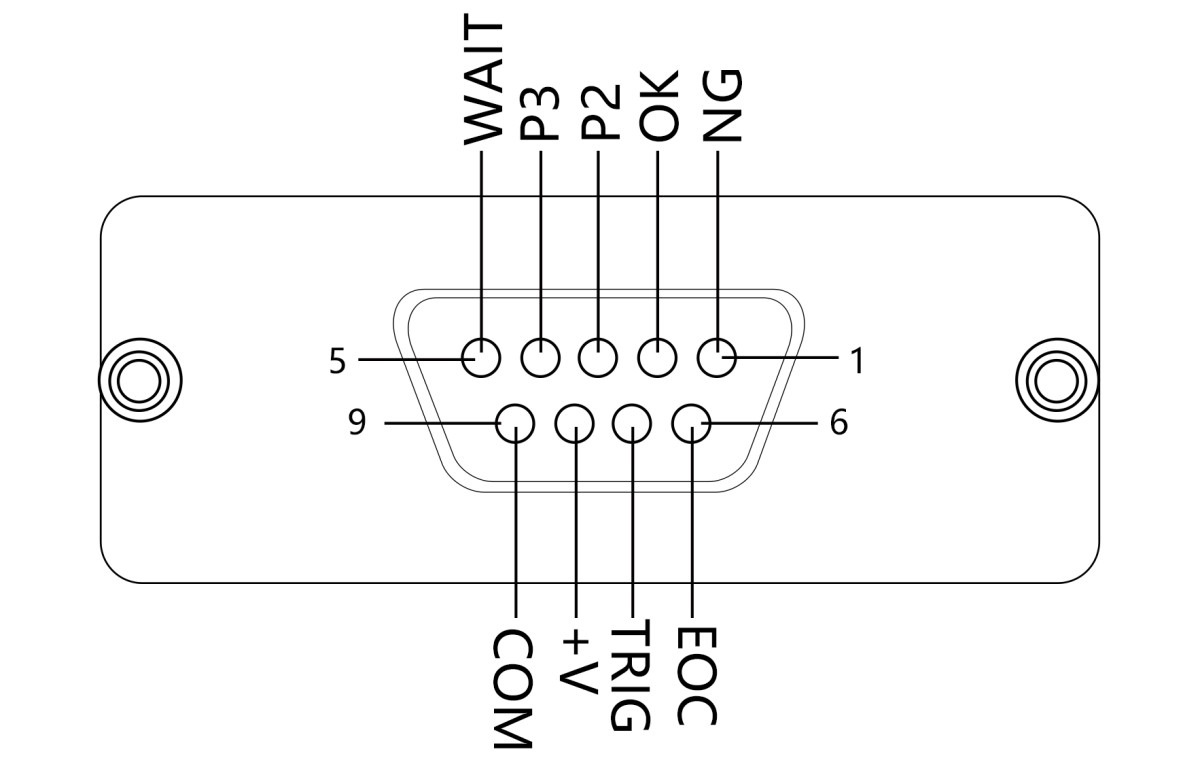

Handler接口DB9孔座连接器信号对应图

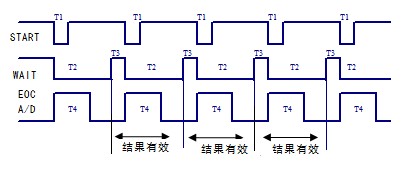

仪器工作时序如下图所示：

仪器工作时序图

T1： START的有效时间，应大于2.5ms。在STARTU从高触低时启动仪器测量，在T2回低前应去掉，否则可能会错误地启动另一次测量，若外部无START信号输入，按放仪器前面板启动键，也可以产生启动信号。

T2：仪器的测量与计算时间， T2结束时将分选结果送至HANDLER 接口。

T3：从WAIT无效到START有效的等待时间。由机械传动装置决定。

T4：仪器A/D转换时间。

每个元件测量分选结果输出的有效取间如图所示为本次T2结束到下次T2结束这段时间。

4.2 仪器与PLC的接线

一般情况下：仪器内部和PLC内部都已经把应有的驱动电路设计进去，用户要做的就是简单的接下24V，0V和需要用到的信号线

装箱清单

1	LS1373主机	1
2	备用保险丝（2A）	2
3	LS28Y11测试线	1
4	LS1373Y03测试线	1
5	电源线	1
6	CD光盘（包含电子版使用说明书、质保卡、证书等）	1
