1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 适用范围

本试验机严格遵循GB/T 2423.7-2018（条款5.3、附录A）、GB/T 2099.1-2021（条款24.3）标准要求，适用于手机、小型电子器件、便携式配件等小型产品的重复自由跌落测试，模拟产品在运输、使用过程中因跌落、翻滚造成的损伤，判定产品耐跌落性能。

2、安全使用注意事项

2.1 用电安全

设备输入电源为AC 220V 50/60Hz，需确认供电电源与设备铭牌要求一致，严禁接入非额定电压，避免短路或设备烧毁。

设备必须可靠接地，测试前检查接地端子连接牢固，未接地状态下禁止启动测试，防止触电风险。

设备维护、故障排查前，必须切断电源并拔掉电源线，防止触电。

2.2 操作规范

操作人员须经岗前培训，熟悉本说明书操作流程后方可上机，严禁无证人员操作。

样品放入滚筒舱后，需确认舱门关闭并锁紧，方可启动设备。

设备运行时，操作人员不得将手、手臂等身体部位伸入滚筒舱内，严禁打开滚筒舱门。

设备运行时，禁止进入滚筒旋转范围，禁止在滚筒旋转范围内摆放任何杂物。

2.3 环境与防护

设备应在干燥、通风、无腐蚀性气体的环境中使用，环境温度0-40℃、相对湿度≤85%，避免潮湿或粉尘过多导致设备故障。

禁止在设备运行时覆盖散热口，禁止在设备附近放置易燃、易爆物品；设备报警时立即停止测试，排查故障后再重新启动。

2.4 其他

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍

3.1 设备外观

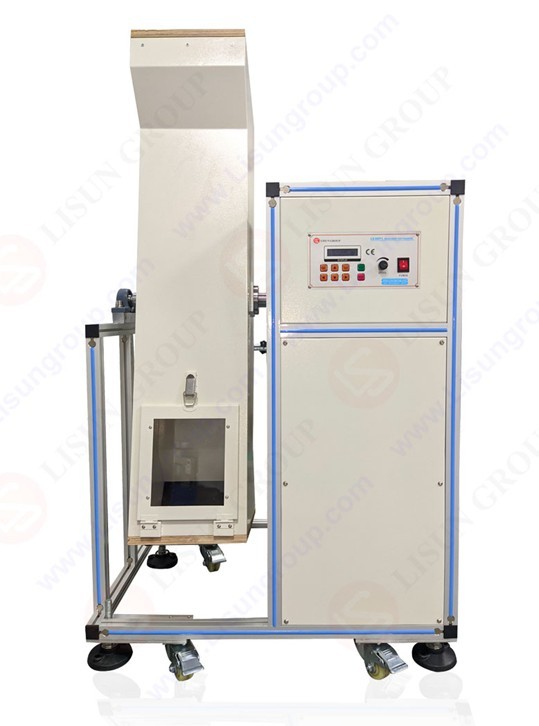

LS-DDT1系列单筒滚筒跌落试验机外观如下图。

图1

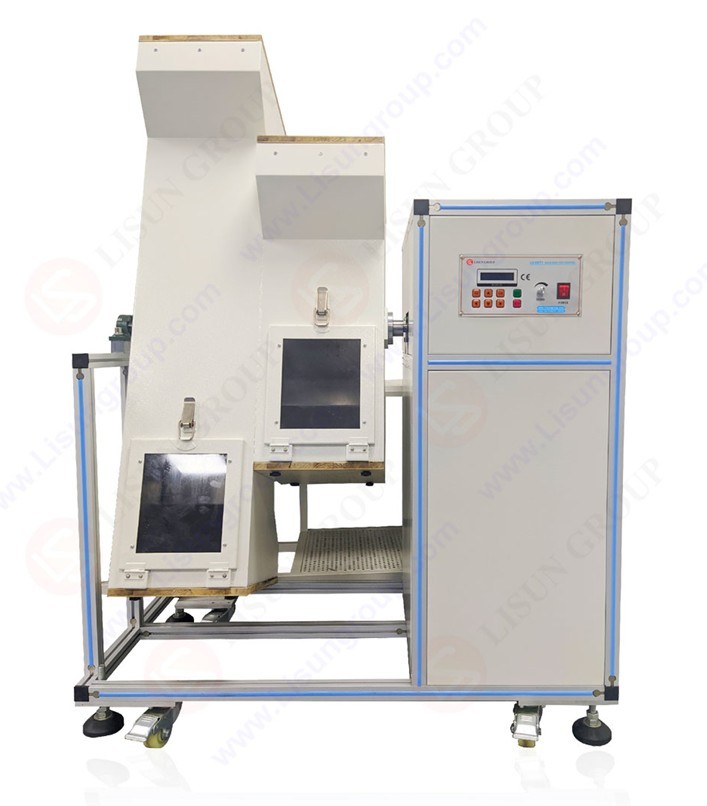

LS-DDT2双滚筒滚筒跌落试验机外观如下图。

图2

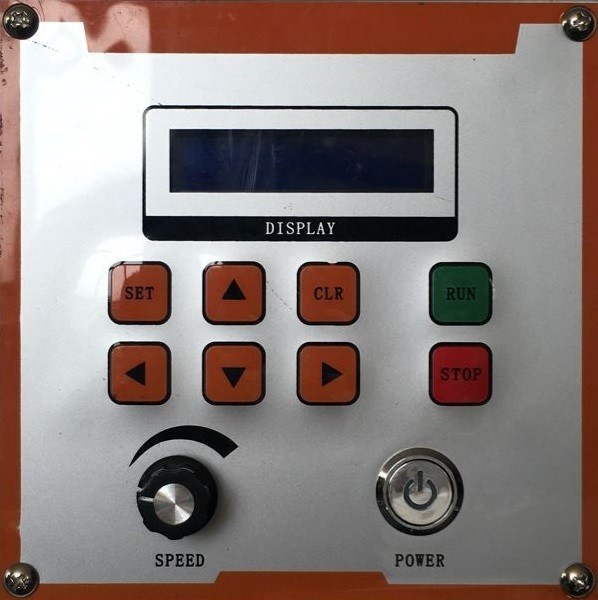

3.2 控制面板

图3

4、屏幕显示介绍

4.1 开机显示内容

图4

4.2 设置界面

图5

5、试验前准备

5.1 空转试机

按下电源键，屏幕点亮，确认无黑屏、花屏等显示异常；

参考4.2设置好计数方式及试验次数，设置好后返回初始界面；

按清零键将实际次数清零，按启动键启动设备，设备进入空转状态；

观察滚筒运行平稳，无抖动、异响、卡滞，控制面板按键响应灵敏；

同时确认屏幕显示滚筒转速符合预期，若需要，可缓慢旋转滚筒调速器，以使滚筒转速符合标准要求；

确认设备空转运行正常，按下停止键停止滚筒转动。

5.2 样品准备

5.2.1 样品核查

确认待测样品重量≤5kg，尺寸与滚筒宽度匹配，严禁超载、超尺寸样品测试；

记录样品原始状态，包括外观、结构、功能等，便于测试后对比分析。

5.2.2 样品放置

设备处于关机或待机状态时，打开滚筒舱门，将样品平稳放入滚筒；

确认样品在舱内无卡滞，不会在滚筒转动时被挤压、刮擦；

关闭并锁紧滚筒舱门，确保无松动，防止测试中舱门开启。

6、滚筒跌落试验

6.1 启动测试

按清零键将已测试次数清零；

按下启动键，设备启动，滚筒按预设速度运行，屏幕实时累计实际测试次数；

设备运行后，观察滚筒转动速度，若与目标速度有偏差，缓慢调节调速器旋钮至精准速度；

试验过程中，通过滚筒观察窗口实时监控样品状态，确认样品无卡滞、无损坏、无其他异常（若测试目的为极限耐跌落，可忽略正常磨损）。

6.2 试验过程监控与异常处理

每10分钟检查一次设备运行状态，确认滚筒转速稳定、无异响，屏幕计数正常；

若需要临时检查样品，按停止键，设备立即停止试验，屏幕计数数值保持不变；检查完成后，按启动键恢复试验，计数从暂停数值继续累计。

7、试验结束操作

7.1 正常结束操作

当屏幕已测试次数与设定次数一致时，设备将自动停机，进入待机状态；

按清零键将实际次数清零，为下一次测试做准备；

7.2 提前结束操作

若因测试需求需提前终止试验，按停止键停机，记录屏幕实际完成的测试次数，再按清零键清零，关闭电源键。

7.3 样品与设备整理

7.3.1 样品整理

设备完全停机后，打开滚筒舱门，小心取出样品；

记录样品测试后的状态，与原始状态对比，完成测试报告。

7.3.2 设备整理

清理滚筒舱内的异物、碎屑，用干净软布擦拭舱内滑落面和橡胶楔形块；

关闭并锁紧滚筒舱门；

若长时间不使用设备，拔掉电源线，做好设备防尘保护。

7.4 测试结果判定

GB/T 2423.7-2018通用判定要求：

外观检查：无明显破损、变形、裂纹等；机械性能检测：结构完整性、部件紧固性、操作灵活性等；电性能检测：绝缘电阻、导通性、功能正常性等。

GB/T 2099.1-2021判定标准：

防触电保护：试验后插座的防触电保护性能不应降低，带电部件仍应不易触及；机械强度：不应有影响使用的损坏；电气性能：绝缘电阻应符合标准要求（通常≥1MΩ）无短路、断路等电气故障接地连续性应保持良好；功能完整性：插座应能正常插入和拔出插头，且接触可靠。

8、设备日常维护与保养

8.1 日常清洁（每次试验后执行）

控制箱部分：用干布擦拭控制面板、屏幕和机身表面，严禁用湿布擦拭，防止电气短路；

滚筒试验装置：用干净软布擦拭滚筒外表面、舱门和观察窗口，舱内用干布或防静电布擦拭，避免刮擦塑料滑落面；

清理设备周围的杂物，保持设备操作区域整洁。

8.2 定期润滑（每月/运行50小时执行一次）

设备切断电源并拔掉电源线后，打开设备机械连接部位的护盖；

对滚筒转轴、轴承、齿轮等运转负荷较大的机械部件，加注润滑油，每部位加注量以覆盖部件表面为宜，避免过量溢出；

8.3 长期存放

长期不使用时，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；

断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；

每月开机通电30分钟，避免内部电子元件老化，确认设备功能正常。

9、常见故障排查与处理

本章节为简易故障排查，适用于操作人员自主处理常见问题；若故障无法排除，或涉及设备内部电路、核心机械部件，立即联系我们，严禁自行拆修设备，否则将失去质保资格。所有故障排查前，均需切断设备电源并拔掉电源线。

9.1 电源类故障

9.2 显示类故障

9.3 运行类故障
