高频火花发生器

1、设备基础认知

1.1 适用执行标准

该设备为GB/T 19510.1-2023《光源控制装置 第1部分：一般要求和安全要求》第14.6条款（IEC 61347-1:2024第11.4.2条款）中描述的高频火花发生器。

用于检验光源控制装置在故障状态时，其零部件所逸出的气体是否可燃。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	LS-B59主机
②	电源线

1.2.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 环境安全

禁止在易燃易爆、强电磁干扰、高温潮湿、粉尘超标环境使用；设备放置于平整稳固地面，周边预留≥0.5m 操作空间；工作环境：温度15℃~35℃，相对湿度45%～75%。

2.3 操作规范

金属物件不得接近设备电极部分，防止强烈电弧烧毁升压线圈；操作人员需做好绝缘准备；维修前必须断电，等待≥5 分钟让电容完全放电。

3、设备介绍

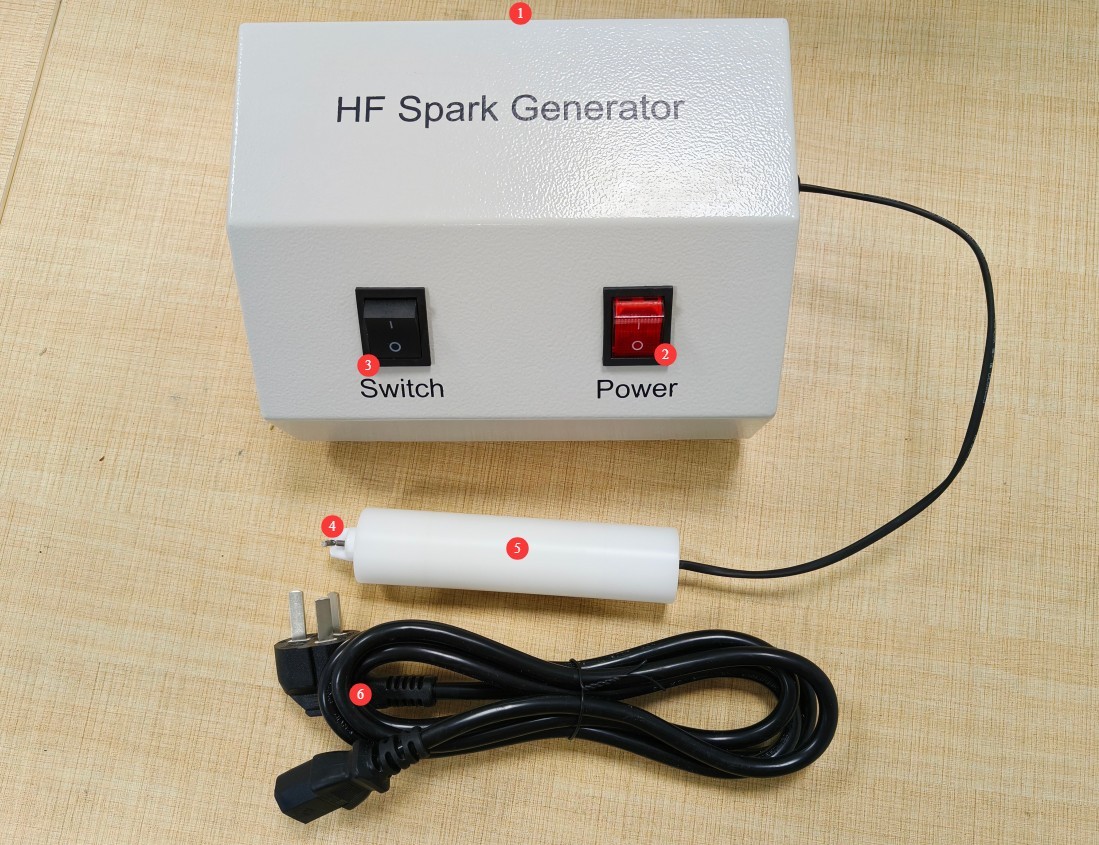

3.1 设备构成

见图3-1。

编号	说明
①	设备背面为电源线插孔
②	电源开关
③	高频火花开关
④	电极，产生高频火花
⑤	手柄

图3-1

3.2 设备使用

试验时，请佩戴绝缘手套，手持手柄。在完成标准规定的每一项故障试验后，使用高频火花发生器在产品壳体所有缝隙、透气孔位置进行扫测，观察是否有气体被引燃（无爆鸣声、无火焰为合格）。

不得将探头直接接触被测物导电部分，避免短路损坏设备；同时确保测试区域无其他及可燃气体火源，防止误判及发生危险。

4、设备日常维护与保养

4.1 设备维护

4.1.1 设备清洁

每日试验结束清理设备表面粉尘、试样碎屑，确保高频火花产生位置干净无杂物。

4.1.2电极维护保养

可用无水酒精浸润的无尘棉签轻轻擦拭电极表面，严禁涂抹油脂、防锈油（会形成绝缘膜），去除油污和氧化层；若尖端有轻微烧蚀，用800#~1500# 金相细砂纸轻磨至平整，保持尖锐度；出现严重磨损、氧化时，需更换电极。

4.2 长期停机存放保养

设备断电、定期保养完成后，整机套上防尘罩，放置干燥通风库房；每月空载通电30分钟，防止元件受潮损坏。

5、常见故障排查与处理

故障现象	可能原因	处理方法
火花异常	电极氧化锈蚀	参考4.1.2清洁保养电极
