可弯曲导管弯曲试验装置

1、设备基础认知

1.1 设备应用范围

本装置适用于电缆非金属导管机械性能专项检测。

主要用于电器质检实验室、电缆导管厂家质检部、第三方检测机构、出入境产品检验等场景。

1.2 适用执行标准

严格依据GB/T 20041.22-2009《电缆管理用导管系统 第22部分：可弯曲导管系统的特殊要求》第10.4条款及图101（IEC 61386-22:2021第10.4条款，Figure 101）设计制造，并开展试验。

1.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、使用注意事项

2.1 操作环境安全要求

无腐蚀性气体、无粉尘扬尘；装置放置于水平稳固操作台，四周预留≥30cm 操作空间，远离振动源。

2.2 操作过程安全规范

测试过程中严禁将手部或身体其它部位伸入试验区域，防止挤压伤害。

试样必须可靠装夹，防止加载过程中脱落弹出造成安全隐患。

3、试验装置介绍

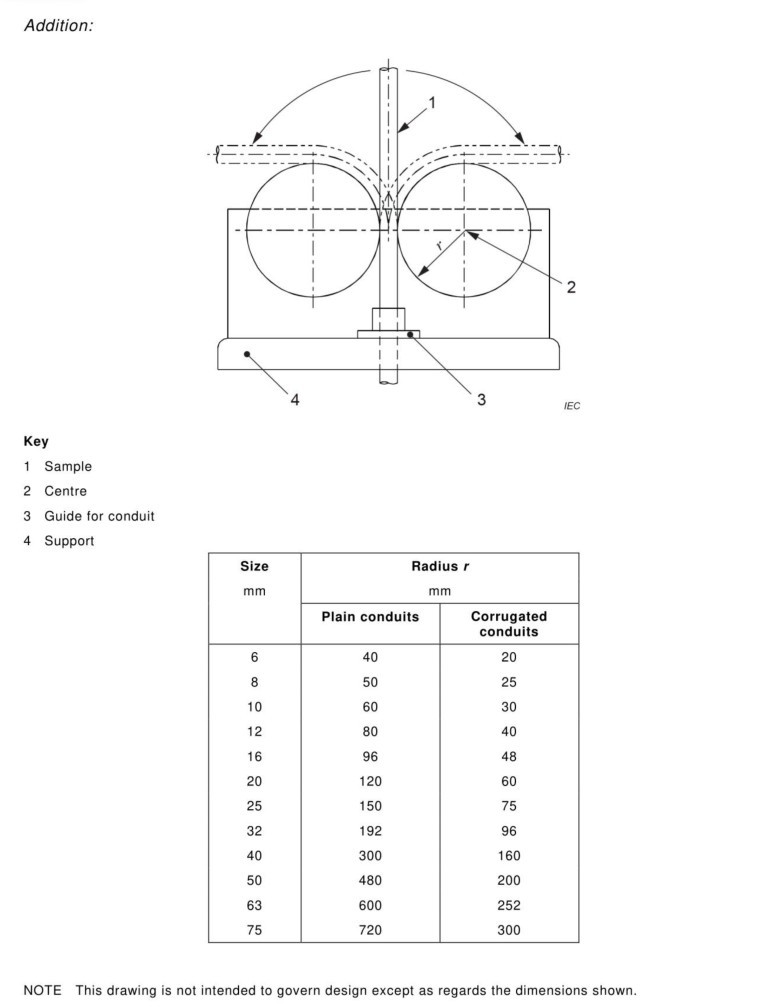

3.1 标准图

见图3-1（取自IEC标准）。

图3-1

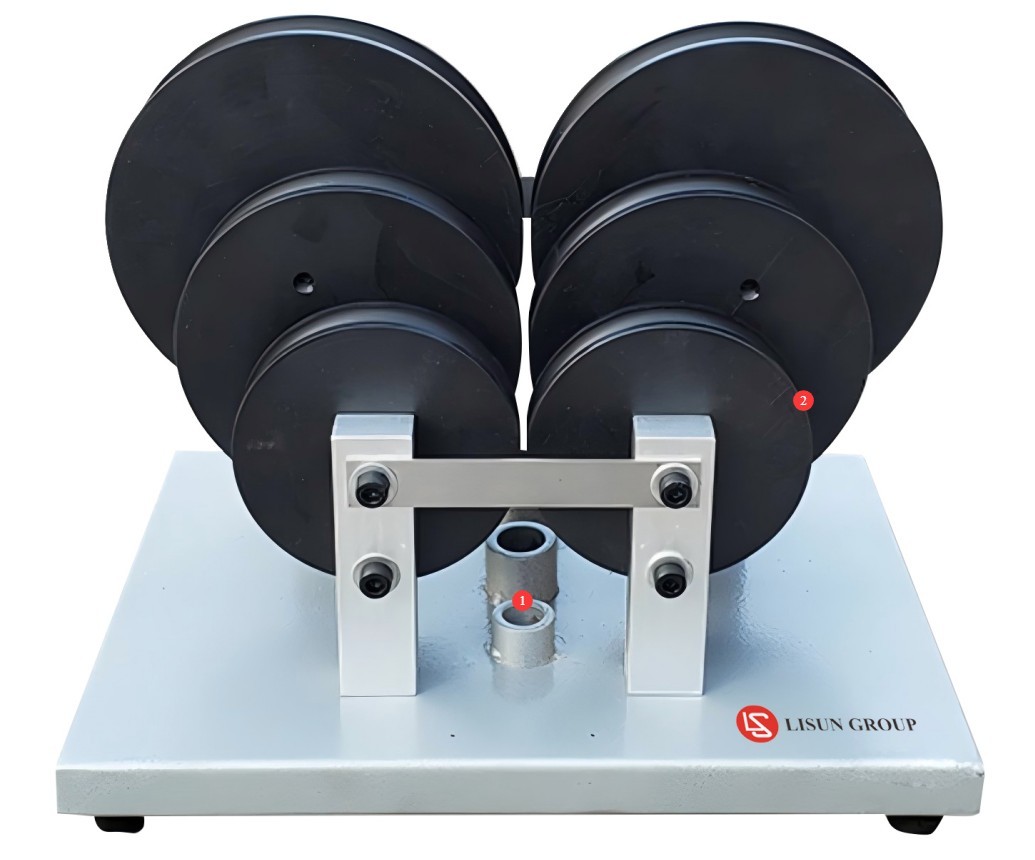

3.2 产品实物图

见图3-2。

编号	说明
①	导管导轨，可根据需求定制
②	弯曲半径，可根据需求定制

图3-2

4、导管弯曲试验

4.1 试样预处理

试验应在导管的 6 个试样上进行。每一试样的长度应至少：a）对于平导管，长度为标称外径 30 倍；b）对于波纹导管，长度为标称外径 12 倍。

3 个试样应在环境温度下进行试验；其余的 3 个应根据下表 所声明的运输、使用、安装的最低温度进行试验 (偏差为 ±2 ℃)。

导管分类	运输、安装和使用温度不低于（单位：℃）
1	+5
2	-5
3	-15
4	-25
5	-45

4.2 试验执行

对于在环境温度下进行的试验，试样应垂直夹紧在弯曲试验装置上。用手缓慢地将试样向左弯曲至(90±5)°后返回垂直位置，再将试样向右弯曲至(90±5)°后返回垂直位置。操作应重复进行，重复此操作 3 次，但最后一次不要将其弯曲回垂直位置。试样应保持在弯曲位置 5 min，然后弯曲后的试样应以以下方式放置进行试验：直的部分与铅垂线成(45±5)°，试样一端朝上，另一端朝下。

对于在根据运输、使用、安装的最低温度进行的试验，试样应夹紧在弯曲试验装置上，并在测试前于上述规定的最低温度环境中预处理 2 h，温度偏差为±2 ℃。

4.3 试验结果判定

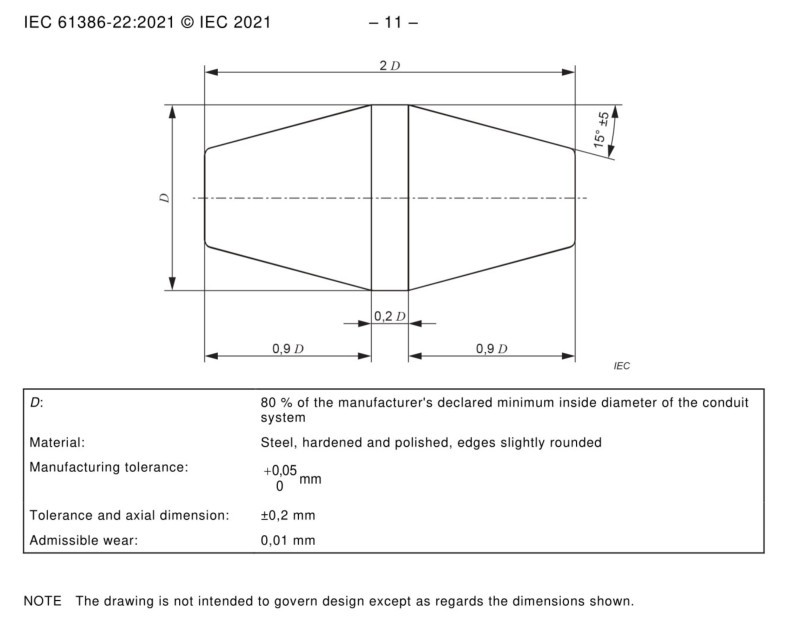

试验后，试样不得出现在无附加放大情况下正常或校正视力可见的裂痕，且应能让符合图4-1（取自IEC标准） 所示的相应量规在其自身重量并无任何初速度的情况下通过导管。

图4-1

5、试验结束操作

5.1 装置复位

非试验时间，试验装置禁止安装试样，避免非测试时施力。

5.2 试样处理

将测试合格、不合格样品分开摆放，做好标识，避免混淆。

5.3 试验现场整理清洁

用无尘软布擦拭装置表面灰尘及杂物，禁止用水直接冲洗设备。

整理操作台工具，摆放整齐，清理试验产生的杂物。

6、日常维护与保养

6.1 定期维护

每3个月为试验装置涂抹防锈油，防止锈蚀。

6.2 长期存放保养

定期保养完成后，整机套上防尘罩，放置干燥通风库房。

6.3 校准周期要求

为确保装置测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。
