低温拉伸试验机

1、设备基础认知

1.1 核心参数

1.1.1 设备技术参数

参数	说明
位移测定	数字显示，分辨率0.1mm
夹头形式	非自紧式
拉伸速度	25±5mm/min
试样规格	Ⅰ、Ⅱ号哑铃片

1.1.2 适用执行标准

LS-B40低温拉伸试验机严格按照GB/T 2951.14-2008《电缆和光缆绝缘和护套材料通用试验方法 第 14 部分：通用试验方法 低温拉伸试验》第8.3和8.4条款（IEC 60811-505:2012）设计制造。

主要用于电器质检实验室、软缆及电器附件生产厂家质检部、第三方检测机构、出入境产品检验等场景。

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	LS-B40主机
②	电源线

1.2.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、安全使用注意事项

2.1 用电安全

连接电源线前，确认供电电压在AC 220V±10%，频率50Hz/60Hz；必须使用带保护接地的三孔插座，保护接地电阻≤4Ω，严禁切断或拔除保护接地线，否则有触电风险。

2.2 操作规范

试验加载过程中，禁止将手、身体伸入夹具、拉力传动机构区域，防止挤压、坠落伤人；试样必须装夹牢固，避免试验过程中试样脱落；严禁设置非标测试速度；严禁私自拆机。

3、设备介绍

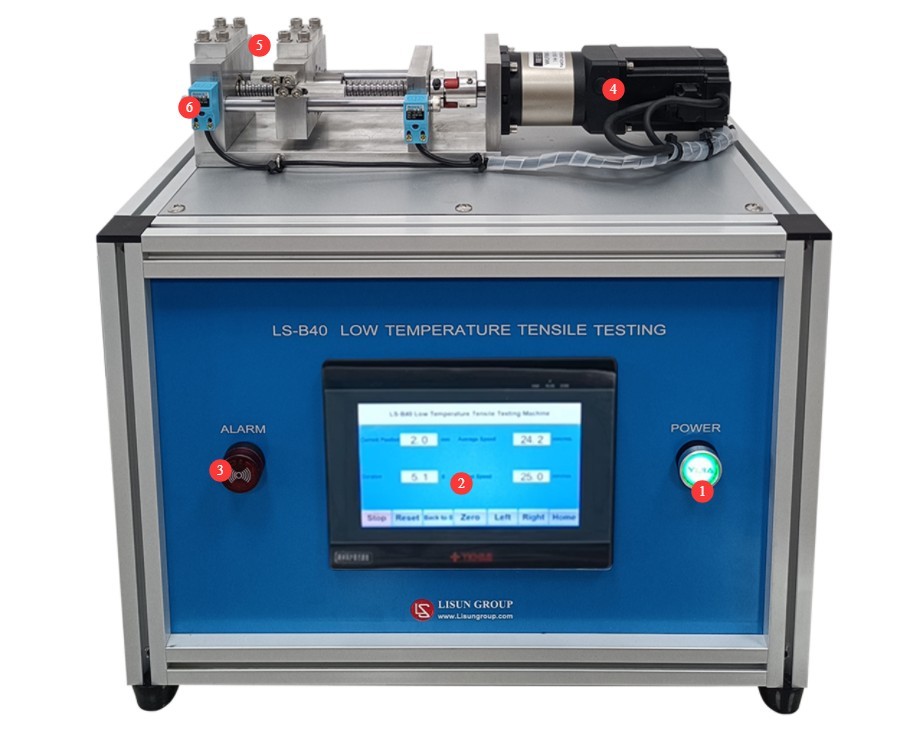

3.1 设备外观构成

见图3-1。

编号	说明
①	电源开关
②	触摸屏
③	蜂鸣报警器，移动夹头到达限位处则蜂鸣器报警
④	电机
⑤	试样夹头，共两个，左侧为固定夹头，右侧为可移动夹头
⑥	限位器，左右共两个

图3-1

3.2 触摸屏程序界面

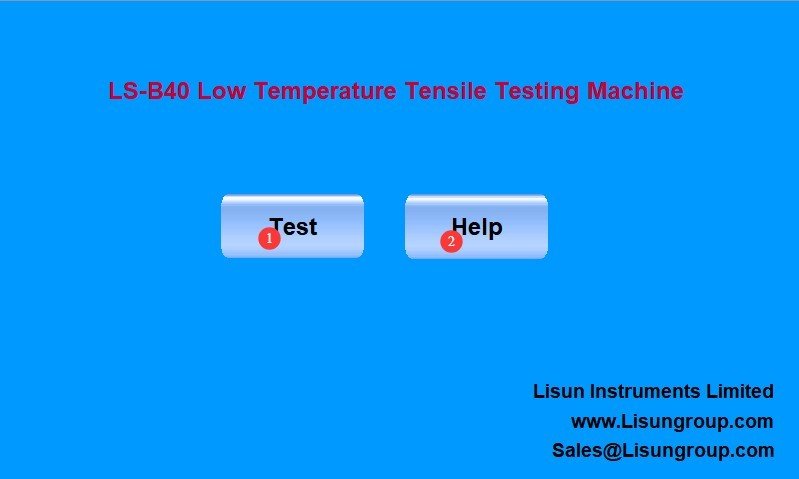

3.2.1 初始界面

见图3-2。

编号	说明
①	进入测试界面
②	进入帮助界面

图3-2

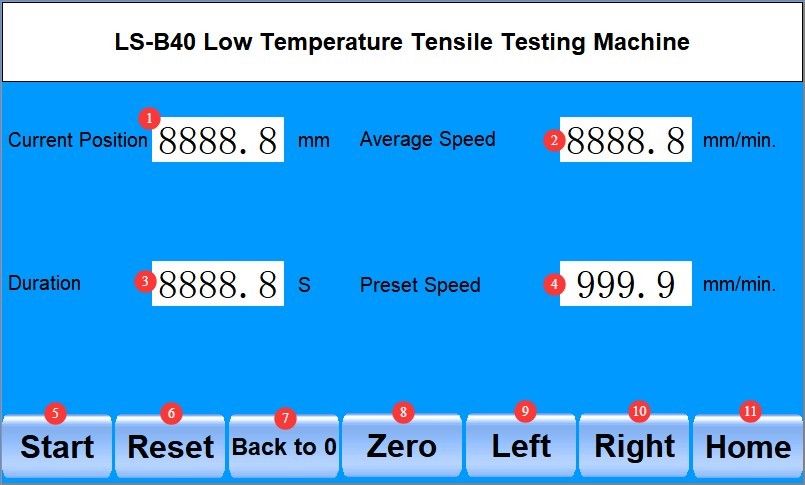

3.2.2 测试界面

见图3-3。

编号	说明
①	当前位移
②	当次测试的平均位移速度
③	当前测试时长
④	预设测试速度，默认设置为25mm/min（参考1.1.2执行标准）。注：严禁设置非标测试速度，若有其它需求请先与我们确认
⑤	启动/停止测试
⑥	重置，可将测试数据清除（包含当前位移、当次测试的平均位移速度、当前测试时长），可清除蜂鸣器报警
⑦	点击将移动夹头移回0位
⑧	点击将当前移动夹头位置设置为0位
⑨⑩	点击可向左或向右移动可移动夹头
⑪	返回初始界面

图3-3

4、低温拉伸试验

4.1 试样准备

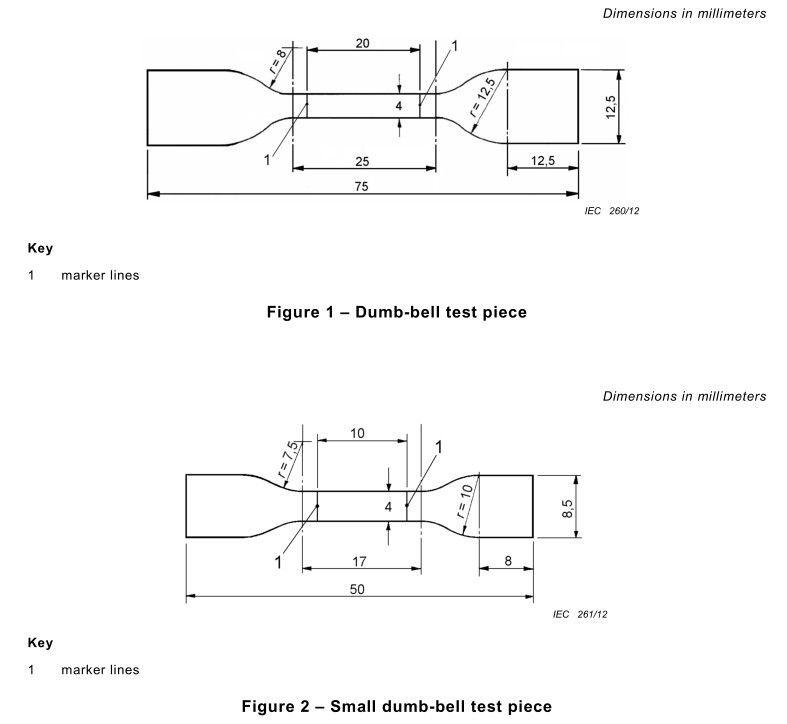

每个被试线芯/被试护套应取两根适当长度的试样。试样厚度不小于0.8mm不大于2mm，然后于23℃±5℃环境温度下存放至少16h，然后沿试样轴向冲击出两个图4-1中Figure 1和Figure 2（若有必要）哑铃试件。

图4-1

4.2 预冷处理

见图4-2，将设备夹头部分拆下，与试件一起放在低温试验箱中预冷4h。

图4-2

然后将拉伸试验机也放入低温试验箱中并将已预冷好的夹头部分装回试验机。

注：具体低温试验温度应参考不同类型电缆的专项标准中，对其低温性能的要求。

4.3 试样安装调试

将设备开机，根据试件尺寸，点击向左/向右移动可移动夹头，然后将试件两端固定至两个夹头，点击将当前移动夹头的位置设为0位。

4.4 启动试验

确定测试速度预设值为25mm/min。然后点击启动测试。

若试件在拉伸过程中断裂，则需在断裂的同时点击停止测试。触摸屏界面显示当前位移，即拉伸距离。

若试件在拉伸过程中始终未断，则可移动夹头到达限位器位置时设备报警，即试件满足标准要求，点击重置键清清除蜂鸣器报警。

4.5 试验结果判定

根据标准计算拉伸率。除非另有规定，有效的试验结果均不得小于 20%。

4.6 试验结束后操作

4.6.1 设备复位

试验结束后，将设备主机移出低温试验箱，禁止长时间将设备主机放置于低温试验箱中。

4.6.2 试样处理

将测试合格、不合格样品分开摆放，做好标识，避免混淆。

5、设备日常维护与保养

5.1 每日停机后维护

每日试验结束清理设备表面粉尘、试样碎屑，保持夹头、滑轨干净无杂物；用专用屏幕擦拭布清洁触摸屏；检查夹头无松动变形。

5.2 每周定期保养

对设备导向滑轨、传动丝杆涂抹少量专用润滑油脂，保证运行顺畅无卡顿。

5.3 长期停机存放保养

设备断电清理、定期保养完成后，整机套上防尘罩，放置干燥通风库房；每月通电30分钟，防止元件受潮损坏。

5.4 校准周期要求

为确保设备测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

6、常见故障排查与处理

故障现象	可能原因	处理方法
触摸屏卡顿、点击无反应	屏幕表面污渍干扰、程序死机	关机清洁屏幕后重启再试
