钢球冲击试验装置

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
钢球尺寸	Φ50mm
钢球材质	GCr15 轴承钢（有磁性）
钢球质量	500±25g 或510g
冲击高度	0~1.5m可调

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

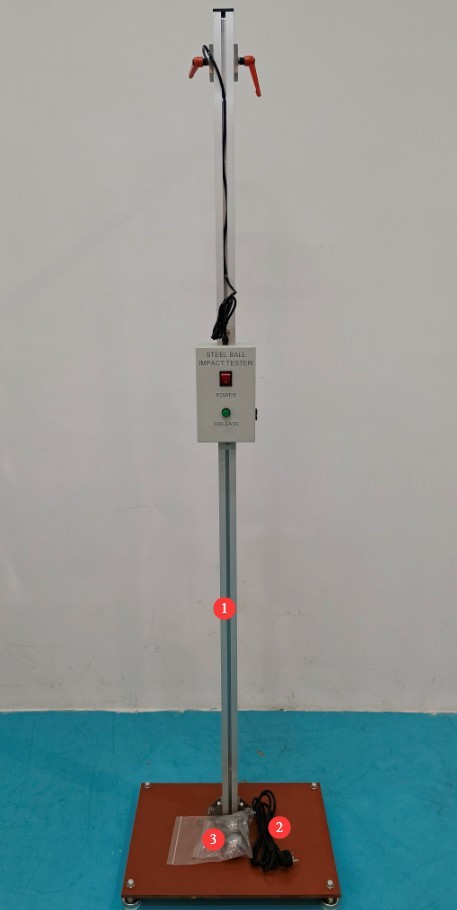

1.2.2 主机及配件

编号	说明
①	LS-B33钢球冲击试验装置主机
②	电源线
③	钢球，共2个。一个落球钢球，用于做垂直冲击试验；一个摆球钢球，带悬挂环及专用钢绳，用于做水平冲击试验

图1

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.3 设备适用范围

本设备依据GB/T 4943.1-2022 附录 T.6 及图 T.1 、GB 9706.1-2020条款15.3.3、GB/T 7000.1-2023条款4.13.4设计。可实现垂直跌落冲击与摆动水平冲击两种测试形式，模拟设备外壳在实际使用、运输过程中可能遭遇的碰撞冲击场景。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源要求

采用单相AC 220V±10% 50/60Hz三极插座，接地极必须连通大地。

2.1.2 接地要求

仪器地线与保护接地线可靠连通，保护接地电阻≤4Ω。

2.2 环境安全

2.2.1 温湿度要求

避免在湿度大于70%（易结露）、温度超出0-35℃的环境使用，最佳工作温度25±2℃。

2.2.2 环境使用禁忌

强磁场、强电场环境；

腐蚀性气体/液体环境；

易燃易爆粉尘、危险品场所；

严重粉尘、高温高湿、阳光直射环境。

2.3 操作安全

操作人员需熟悉说明书；

试验时佩戴防护眼镜，严禁将手、头伸入钢球冲击区域；

试验区域无杂物，无关人员禁止靠近，保证操作空间充足，避免误伤；

禁止长时间给电磁铁通电，防止线圈烧毁。

3、设备介绍及组装

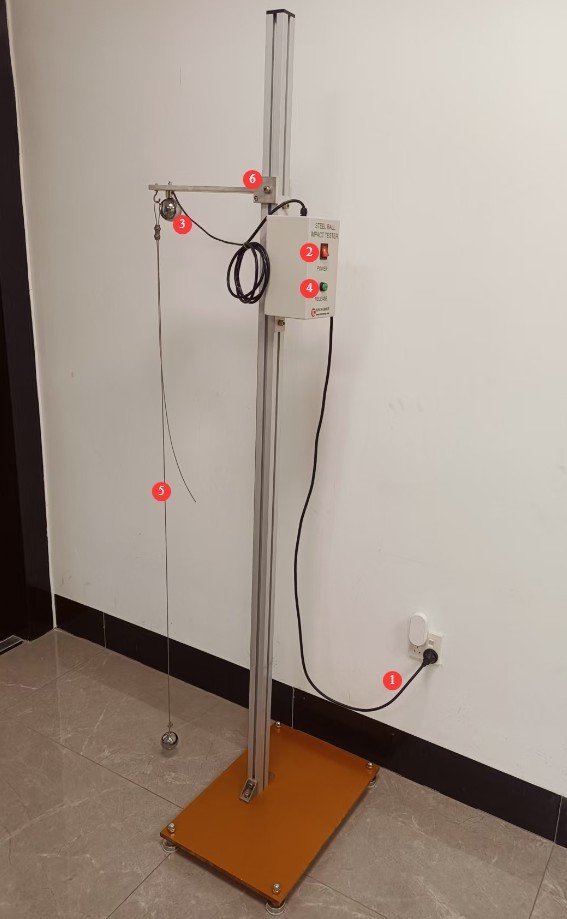

3.1 侧后视角

编号	说明
①	电源线连接
②	电源开关
③	电磁铁，用于吸附落球钢球
④	释放键，按下即可释放落球钢球以完成垂直冲击试验
⑤	钢绳及摆球钢球安装
⑥	钢球安装支架，高度可调

图2

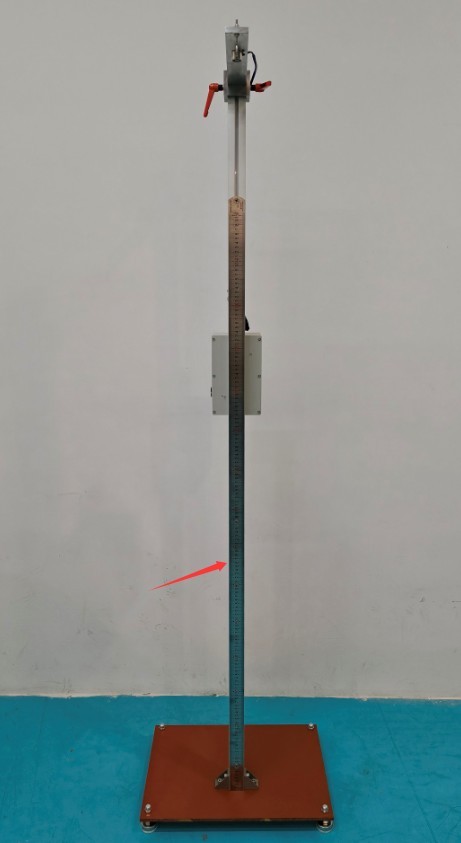

3.2 正面视角

刻度尺，用于参考确认冲击高度。

图3

4、试验前准备

4.1 环境准备

将设备放置在水平地面，调平机架；清理试验台，保证样品支撑面刚性、平整。

4.2 样品准备

样品按标准要求刚性固定，禁止晃动；确定冲击位置（薄弱面、易受撞击部位）；样品表面清洁，无影响测试的损伤。

4.3 参数确认

确认冲击模式：落球/摆球；确认冲击高度：以1.3米为例（或参考对应标准）。

5、钢球冲击试验

5.1 落球钢球垂直冲击试验（设备需通电）

5.1.1 样品放置

将样品放在钢球正下方刚性支撑面上；调整位置，使冲击点对准目标测试位置。

5.1.2 冲击高度调节

调节钢球安装支架高度，用钢尺确认净落高度1.3米；锁紧支架螺丝。

5.1.3 钢球放置

连接电源线，打开主机电源开关；将落球钢球贴放在电磁铁正下方，确认牢固吸合。

5.1.4 冲击执行

无关人员撤离至安全区域；按下释放键，电磁铁断电释放钢球，完成垂直冲击试验。若钢球有弹起，请接住以避免二次冲击。

若无需再进行垂直冲击试验，请将设备电源开关关闭。

5.1.5 试验结果确认

按标准要求观察样品外观、结构、防护性能等。

5.2 摆球钢球水平冲击试验（设备无需通电）

5.2.1 样品放置

将样品放在摆球钢球摆动轨迹内。

5.2.2 钢绳调节

调节摆球钢绳长度，确保钢球落下时精准撞击冲击位置。

5.2.3 钢球高度调节

将摆球提起，使落下位置到冲击点垂直高度1.3米；保持钢绳紧绷，无松弛。

5.2.4 冲击执行

平稳释放钢球，钢球沿摆动轨迹冲击样品，完成水平冲击试验。若钢球有弹起，请接住以避免二次冲击。

5.2.5 试验结果确认

按标准要求观察样品外观、结构、防护性能等。

6、设备日常维护与保养

6.1 日常保养（每次试验后）

将钢球、钢绳单独妥善保管；将钢球安装支架复位至初始高度；移除试验样品；使用防静电干燥抹布擦拭设备表面、支撑台、控制面板；检查钢球无变形，钢绳无磨损；确认电磁铁无发热、异味。

6.2 定期保养（每月1次）

钢球、电磁铁涂抹黄油/防锈油，防止生锈；检查可调安装支架，添加润滑油；紧固所有松动螺丝、接头。

6.3 存储保养（长期不用）

放置在干燥通风环境，湿度≤75%；取下所有钢球，单独防锈存放；关闭总电源，覆盖防尘罩；禁止重压、碰撞设备。

7、常见故障排查与处理

故障现象	可能原因	处理方法
电磁铁发热严重	长时间通电、线圈老化	立即断电，缩短每次通电时间；联系我们更换线圈配件

附录A 相关国标试验要求对照表

标准编号	对应条款	钢球规格（直径+质量+材质+要求）	冲击高度	试验方式	试验要求	结果判定
GB/T 4943.1-2022	附录T.6、图T.1	Φ50mm，质量500g±25g，GCr15轴承钢（有磁性），摆球需带悬挂环	1.3m（垂直净高，钢球底部至样品冲击面）	垂直落球（平面冲击）、摆球（直面冲击），两种方式按需选择	样品需刚性支撑，无松动；冲击部位为产品外壳薄弱面、易受撞击部位，每个冲击点仅冲击1次	无导致不可接受风险的损坏；外壳无破裂、无裂纹，防护性能不失效，不影响设备正常使用
GB 9706.1-2020	15.3.3		1.3m（垂直距离，钢球中心至样品冲击面）	垂直落球（平面样品）、摆球水平冲击（直面样品），仅冲击1次/每个相关部位	针对整机成品或代表性未加强部件，按正常使用位置刚性支撑；不适用于平板显示器、ME设备平板玻璃	无导致不可接受风险的持续损坏；外壳无永久性变形、无破裂，不影响设备电气安全和使用功能
GB/T 7000.1-2023	4.13.4	Φ50mm，质量0.51kg（510g），GCr15轴承钢（有磁性）	1.3m（垂直自由落高，无初速度，钢球底部至样品冲击面）	仅垂直落球冲击，冲击方向垂直于样品冲击面，每个易损部位冲击1次，无额外初速度	灯具外壳需刚性固定，无晃动；冲击部位为灯具外壳易损部位（如灯罩、外壳边角），样品需清洁无损伤，支撑面无缓冲	外壳无结构性破裂、无启封；内部元件无位移、无损坏，防护等级不降低，不影响灯具正常点亮和安全使用，无漏电风险
