LED驱动电源寿命测试老化架

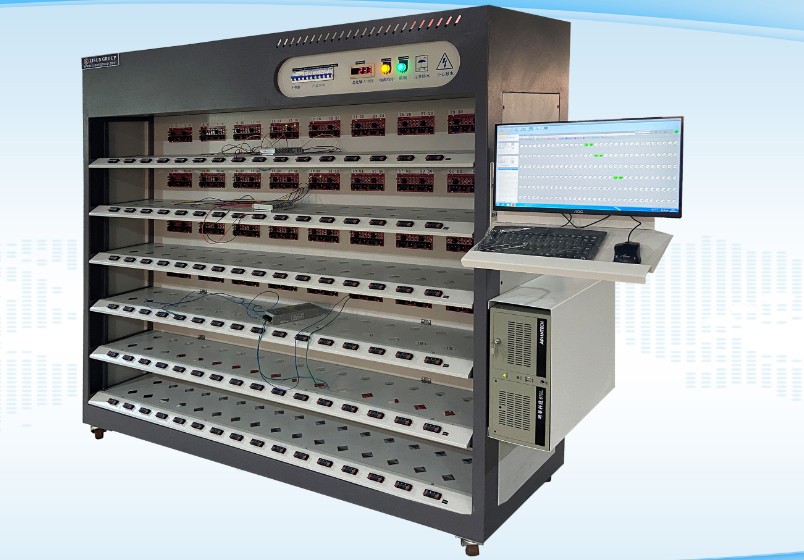

以下为产品整体外观图。注意：如您老化架大小及功能有进行定制，可能外面会稍有不同。

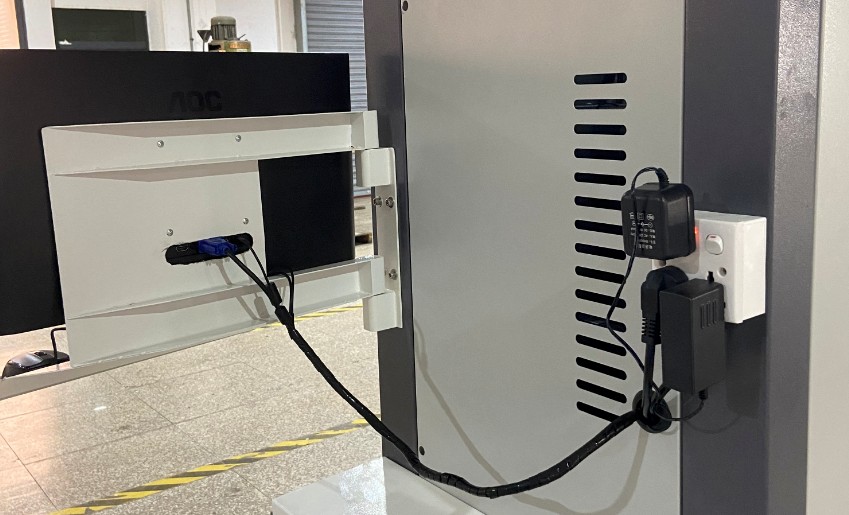

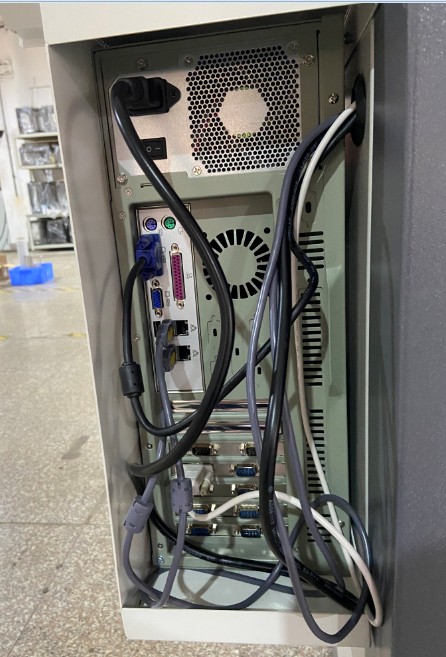

电脑是分开包装的，请将电脑主机，显示屏及其它配件安装至老化架对应位置。连接如下两图。

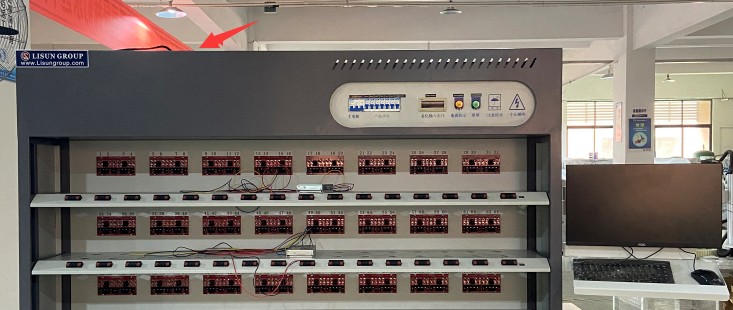

老化架电源线连接在顶部如图位置。

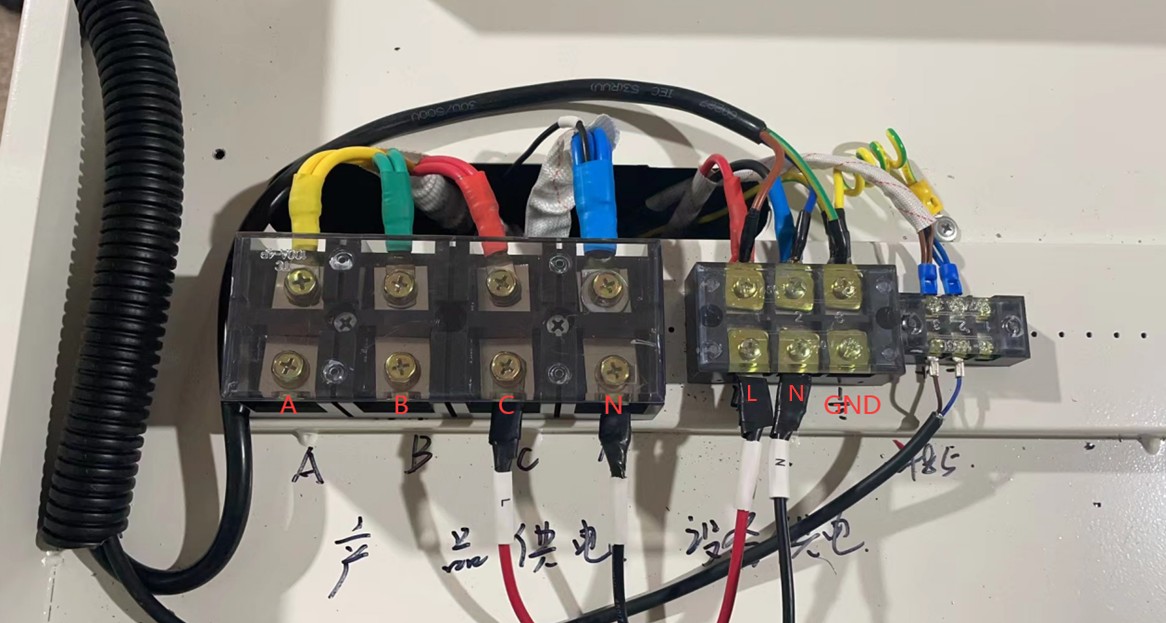

见下图。左侧A B C N为样品供电，整个老化架功率比较高，为降低电线负荷，采用三相电供电，如您只有单相电，且所有样品使用同样的输入电压，需要准备足够粗的电线，直接将ABC三相短接，直接单相供电即可。样品供电电压参考您所接样品即可。
右侧L N为设备供电，设备需要单相220V电源即可。
GND为地线，请将设备良好的接地。
注：设备出厂时，样品供电与设备供电可能会用导线短接，如样品与设备电压一致，可共用电源线。您使用设备的时候，两处电源线具体如何接线，可根据实际情况自行决定。

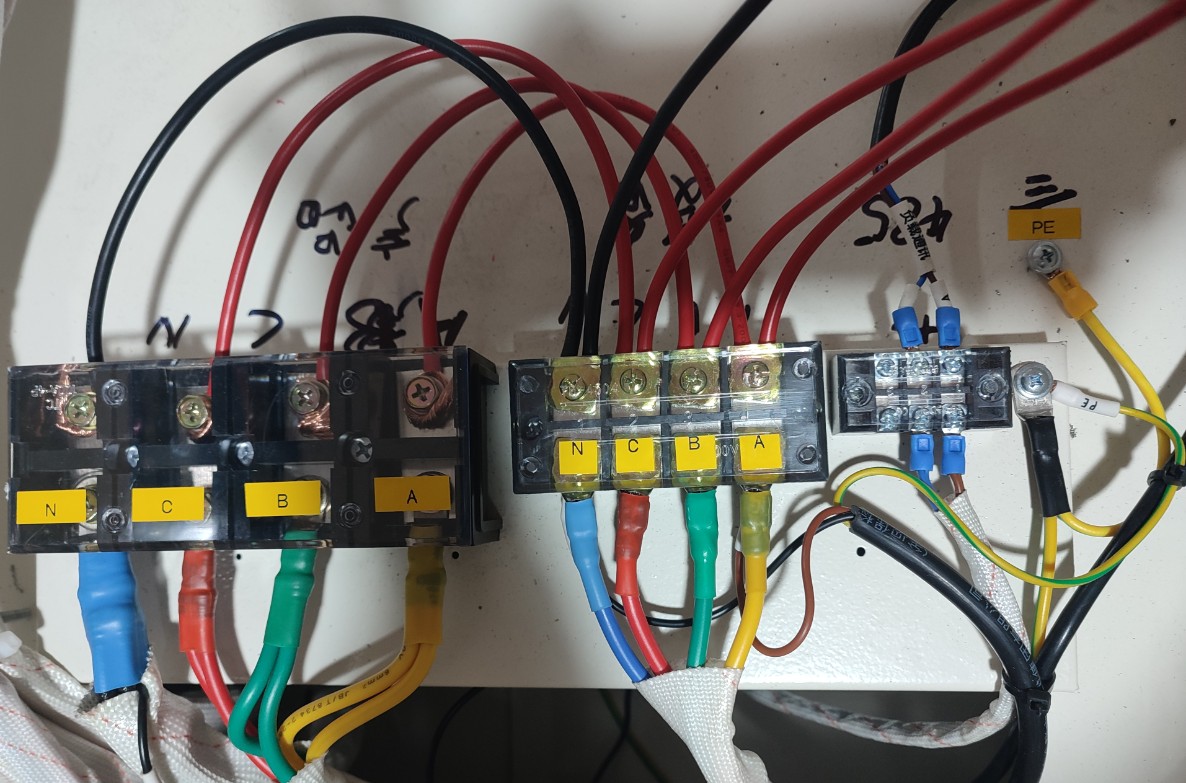

注：如您的老化架是定制的，比如可加热至80摄氏度等，加热模块是需要三相电的。见下图。则设备必须连接至三相电电源。

具体情况请检查您设备的电源接线端子。如有疑问，请随时与我们联系。

1. 系统使用

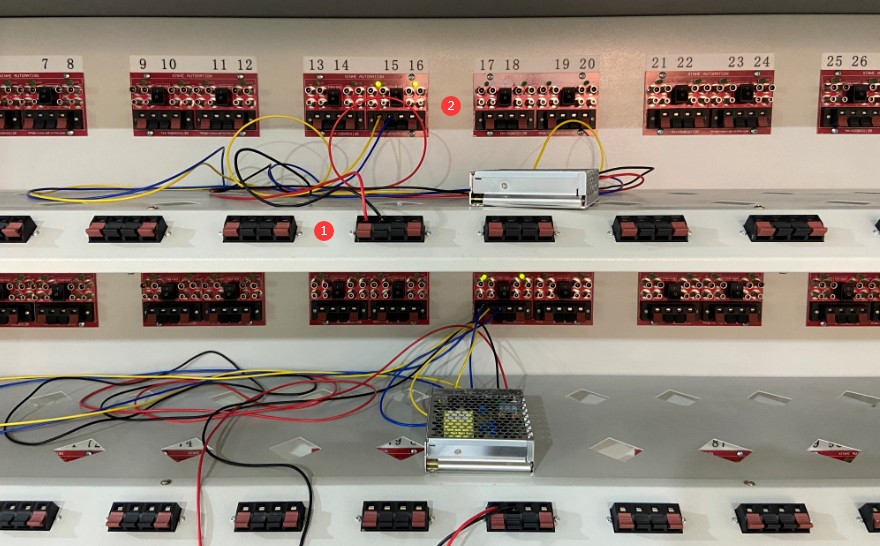

按以下图示安装样品驱动。LED驱动的AC输入端连接至老化架= 1 * GB3①处的夹子。LED驱动电源的DC输出端连接至老化架= 2 * GB3②处的夹子。

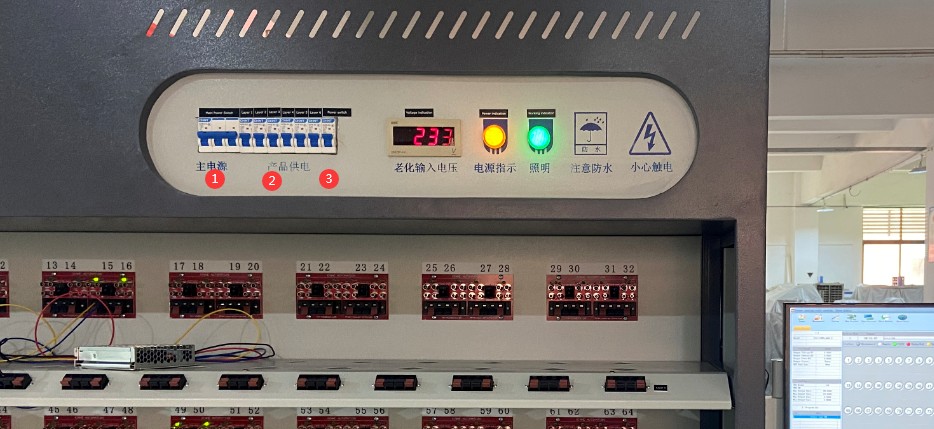

= 1 * GB3①为老化架总电源开关。将总电源开关打开。= 2 * GB3②为每层老化架单独开关。将所需要的层的电源开关打开。= 3 * GB3③为老化架其它设备如电脑等的电源开关。将此开关打开。然后将电脑开机。

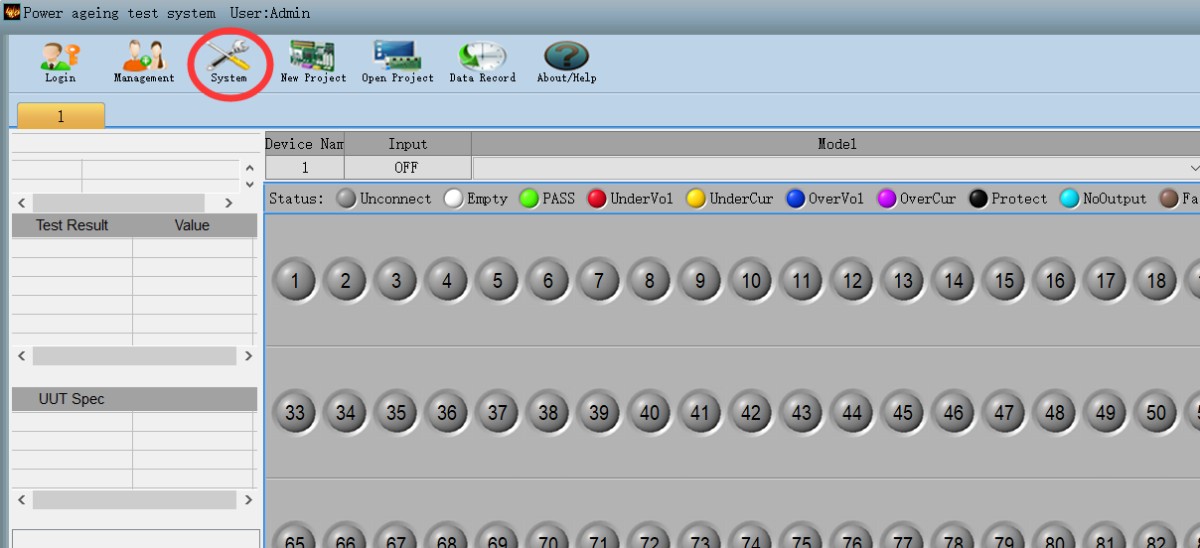

将老化架软件打开。打开系统设置。

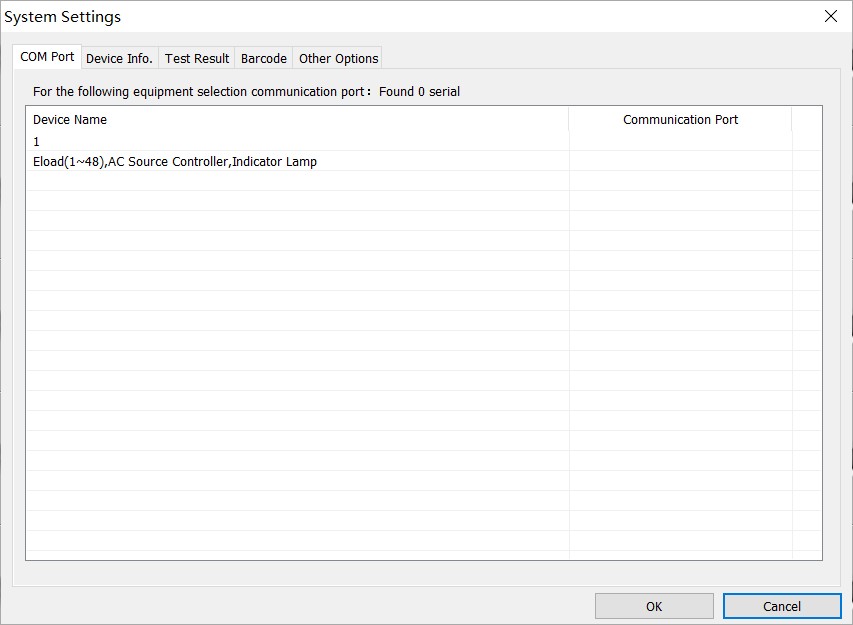

设备端口设置：

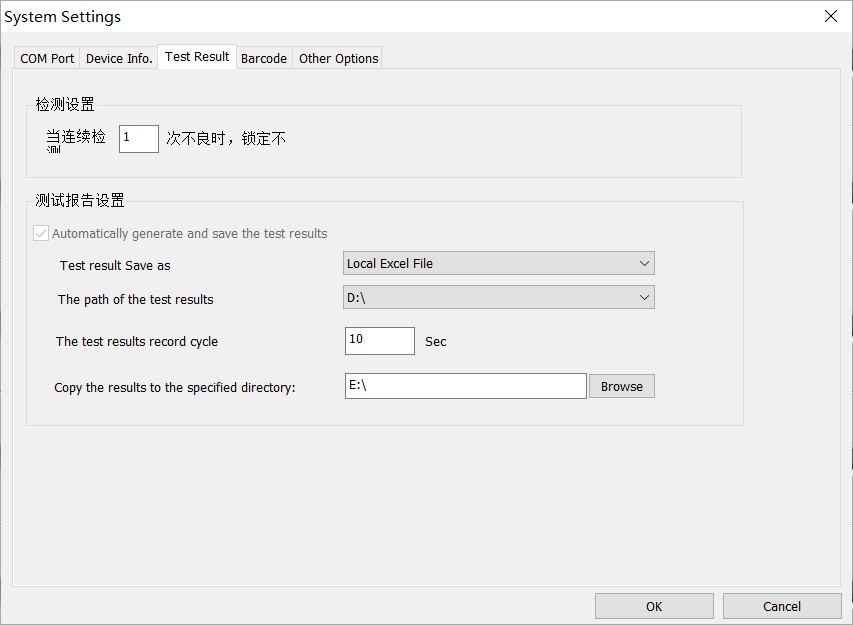

测试结果保存位置：

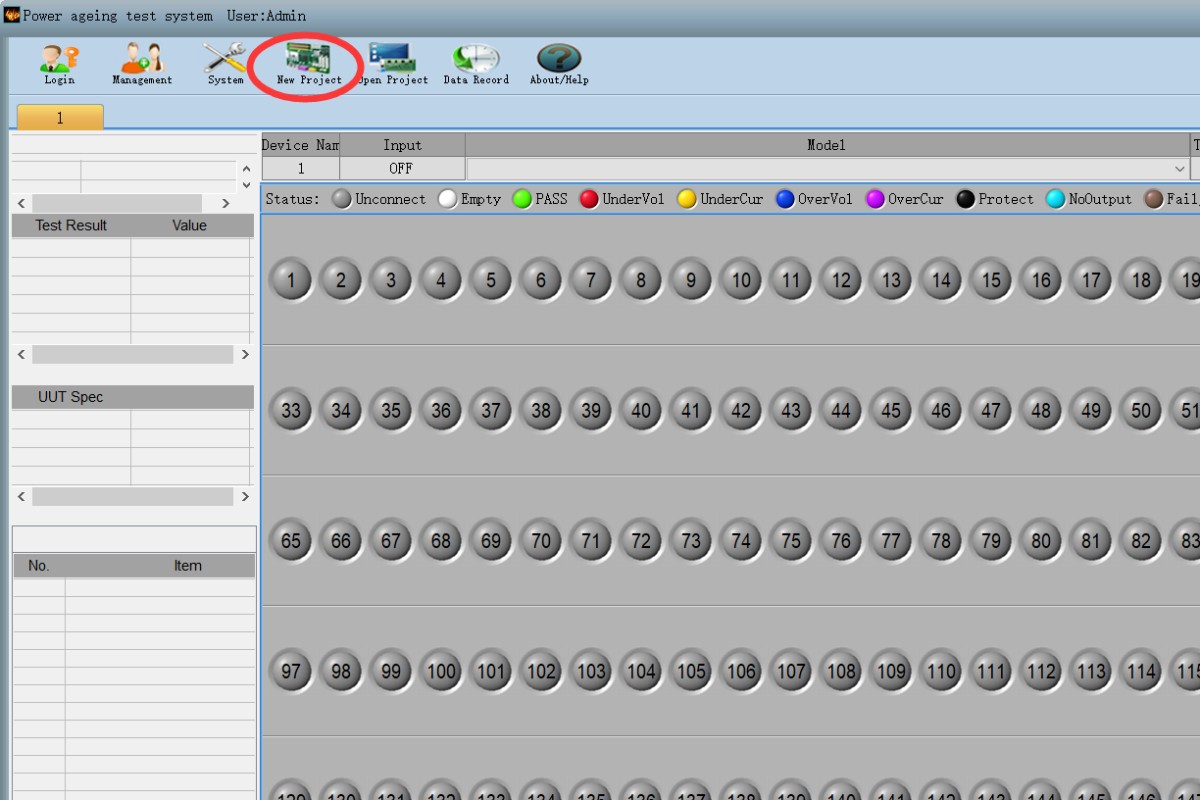

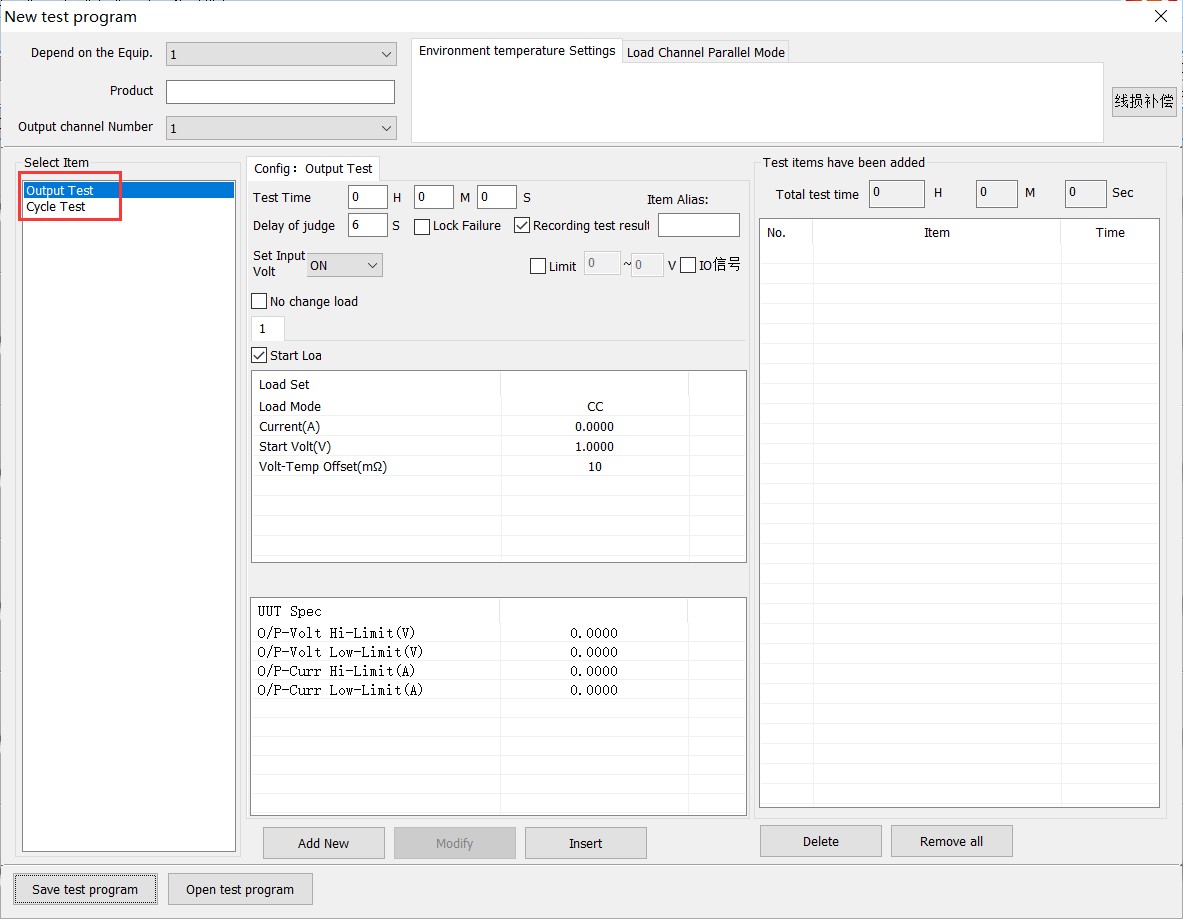

新建测试工程：

两种测试方式：输出测试或者开关测试。如是输出测试，设置好总测试时间，负载模式及参数，上下限值等。

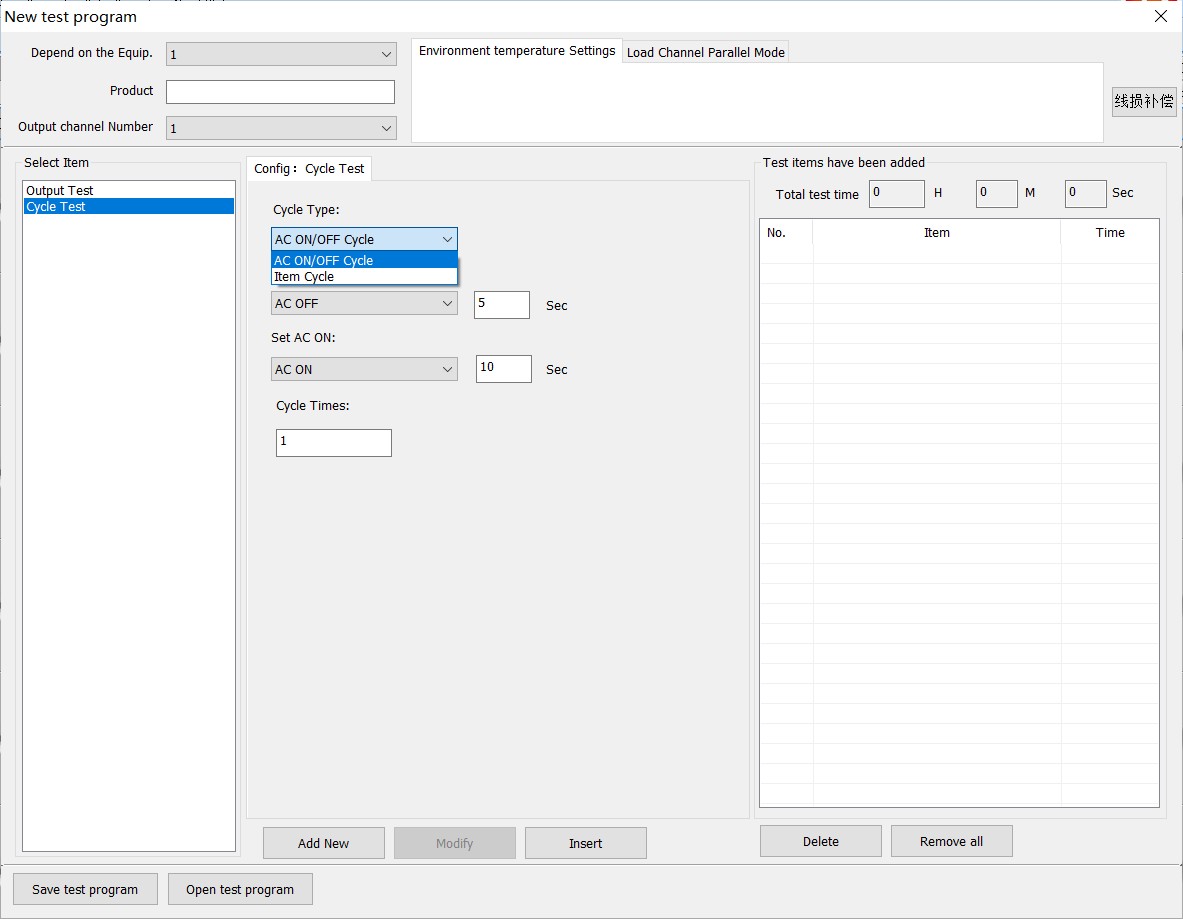

如是开关测试，设置好对应的开关时间。
可以在此界面保存测试工程文件，或者打开之前保存的测试工程文件。

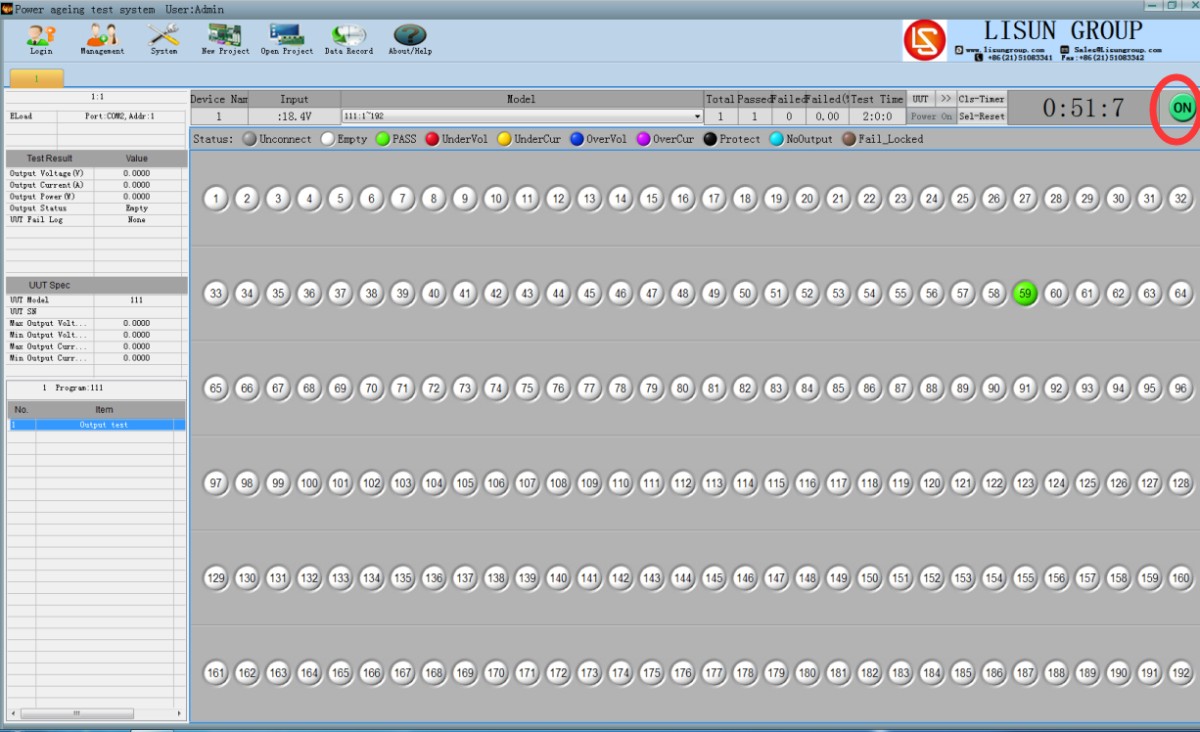

点击软件界面右边测试键开始进行测试。界面所有样品工位，以颜色显示对应工位的状态。

装箱清单

1	老化架	1
2	电脑及相关配件	1
3	CD（包含电子版说明书、质保卡、证书等）	1
