1、开箱与设备基础认知

1.1 开箱检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2 系统组成及介绍

1.2.1 核心硬件组件

注：以下表格为整套系统的核心硬件，您所购买的设备可能只包含其中一部分，参考本说明书操作时，请注意。

组件名称	型号	核心功能
MV103环境试验箱	GW（或GDJW，GDJS）	可与软件进行通讯，提供符合标准的测试环境，温度（及湿度）
高精度CCD光谱仪	LMS-9000CG	用于测试样品光、色参数
数字功率计	LS系列	测量样品电压、电流、功率、功率因数等电参数
多路温度巡检仪	TMP系列	用于监测样品温度
多通道电源开关系统	CHCP-18	可自动控制任一样品的开/关
DC电源	DC系列	为DC样品提供稳定直流电源
AC电源	LSP系列	为AC样品提供稳定纯正弦波交流电源
机柜	CASE-19	用于摆放光谱仪、多通道电源开关系统、功率计。内含电源接线板、RS485通讯盒等
0.5m积分球老化装置	/	内含8个E27灯座
LED灯管老化装置		内含8个灯管安装位，光纤对准装置
LEDLM-80/84PL软件	/	用于测试和记录LED灯具的光电维持率，基于Arrhenius模型 计算 LED 寿命

1.2.2 软件、说明书及证书等

出货时，包含所有文件的下载链接已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

包含软件、使用说明书、质保卡、出厂校准证书等重要文件，以及其他相关文件。

2、安全使用注意事项

2.1 电气安全

2.1.1 供电匹配

环境试验箱需接入三相AC 380V±5%，频率50Hz（60Hz可定制）稳定电源，需单独使用专用供电回路，避免与大功率设备共用同一回路，防止电压波动；

其余设备需接入单相AC 220V±5%，频率50Hz/60Hz稳定电源，需单独使用专用供电回路，避免与大功率设备共用同一回路，防止电压波动；

2.1.2 接地要求

所有设备（机柜、高低温试验箱）必须可靠接地，接地电阻≤4Ω，接地端为供电电源的地线端，禁止省略接地或虚接。

2.2 环境安全

2.2.1 工作环境要求

设备需放置在通风良好、无易燃易爆物品的室内环境，环境温度15-35℃，相对湿度≤65%，避免阳光直射或粉尘较多的场所；

机柜、环境试验箱周围需预留≥50cm散热空间，禁止遮挡通风口。

2.2.2 测试空间密闭

测试过程中需确保高低温试验箱门关闭；

若使用0.5米积分球，需要保持密闭状态；

若为开放性测试，即使用灯管老化装置，或光纤直接对准样品进行测试时，测试区域内禁止人员频繁走动或产生光线变化，避免影响测量准确性。

2.3 操作安全

2.3.1 高温防护

环境试验箱工作时箱内温度最高可达85℃（具体以实际设置的温度为准），开启箱门前需先确认试验箱已停止加热，等待温度降至40℃以下再操作，避免烫伤。

2.3.2 安装更换样品

样品安装必须牢固，避免测试过程中掉落损坏设备或样品，投光灯等重型样品需使用定制支架固定；

更换样品时必须切断LSP/DC电源输出，以及CHCP-18供电控制系统电源，禁止带电插拔样品接线，防止短路或触电。

2.4 光纤操作规范

光纤不能过度弯折（弯曲半径≥10cm），禁止踩踏或挤压光纤，否则可能会损坏导致测试结果异常；

连接时需轻插轻拔，避免接口磨损。

2.5 其他

本说明书中未提到的，请谨慎操作或与我们联系。

3、系统组装接线

3.1 系统接线

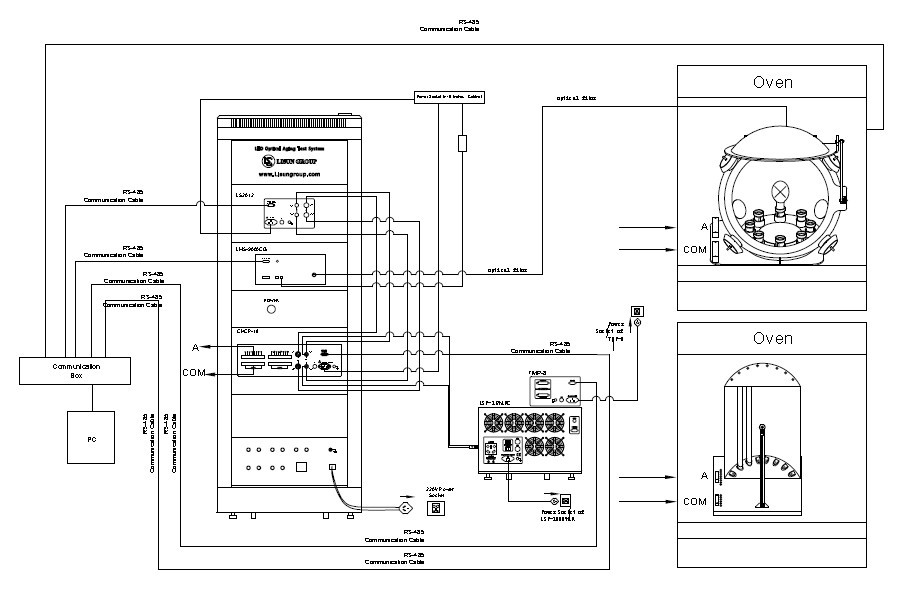

机柜后门内侧贴有系统接线图，请根据接线图将所有相关线缆连接。

图1

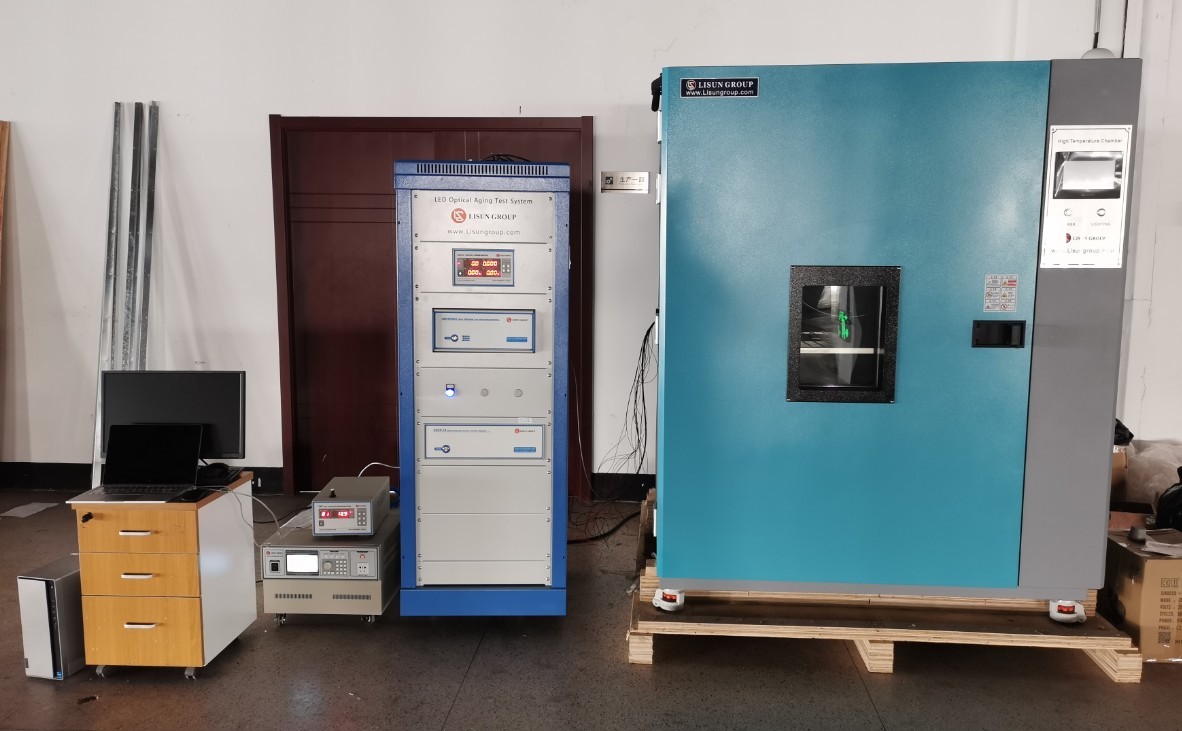

为方便设备间的线缆连接，设备摆放方位可参考下图。

图2

3.2 老化装置使用

3.2.1 摆放

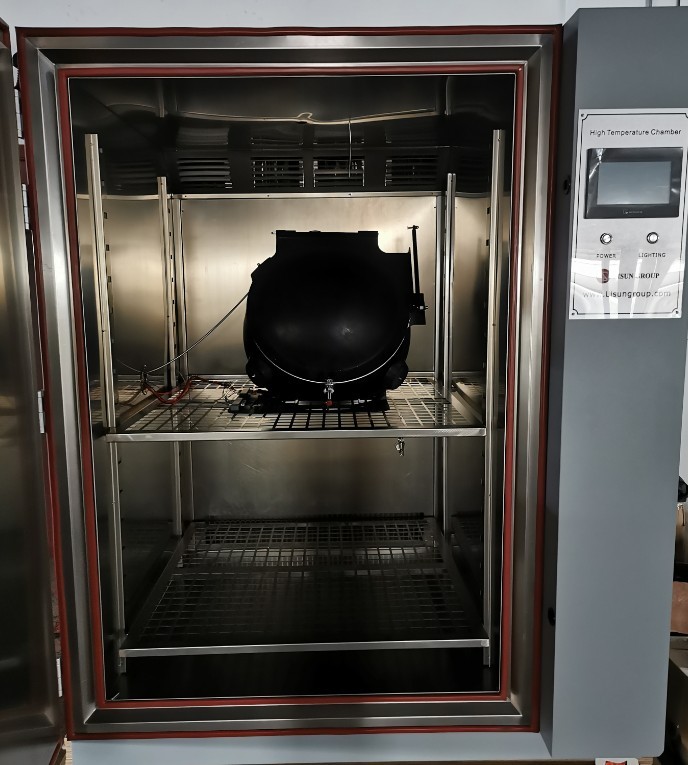

请将所需要使用的老化装置稳固摆放在环境试验箱内的隔板上，环境试验箱内隔板位置可调。禁止老化装置任何部位直接接触环境试验箱内壁。

0.5m积分球老化装置。

图3

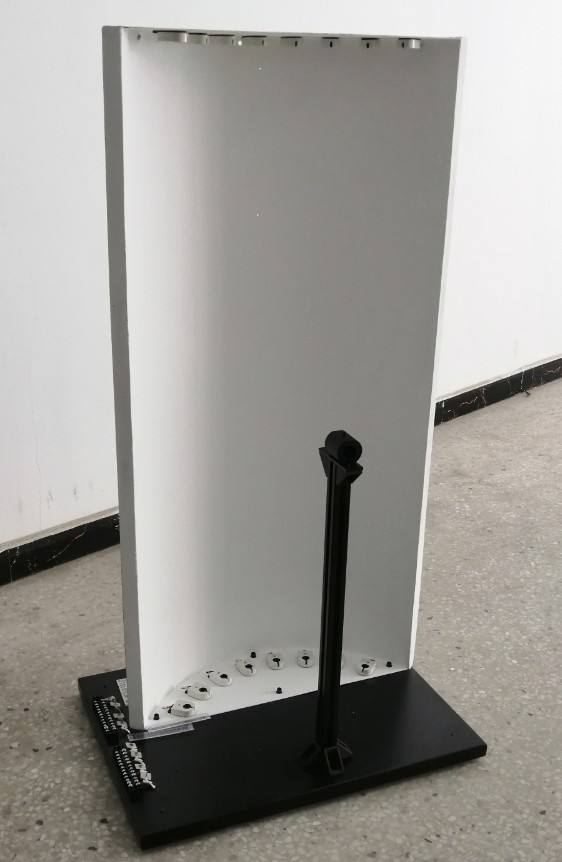

LED灯管老化装置。

图4

若您需要使用我们标配之外的老化装置，请联系我们，需要根据情况重新对系统进行调试校准。

3.2.2 电源线连接

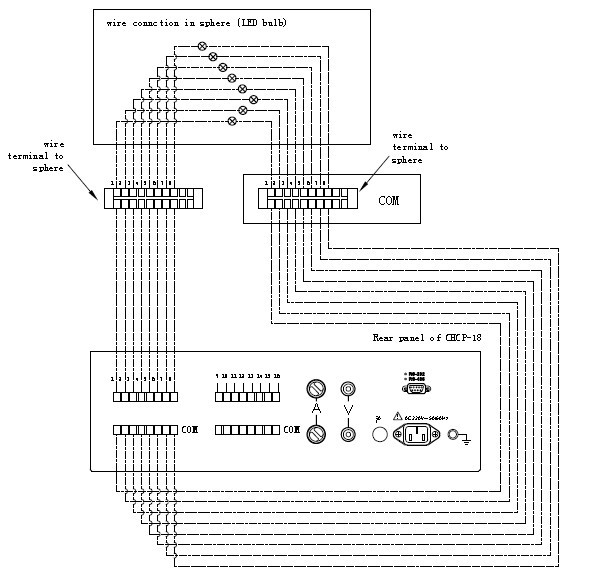

老化装置与CHCP-18多通道电源开关系统之间的接线请参考下图，可自动控制所有样品电源通断。

图5

3.2.3 热电偶线连接

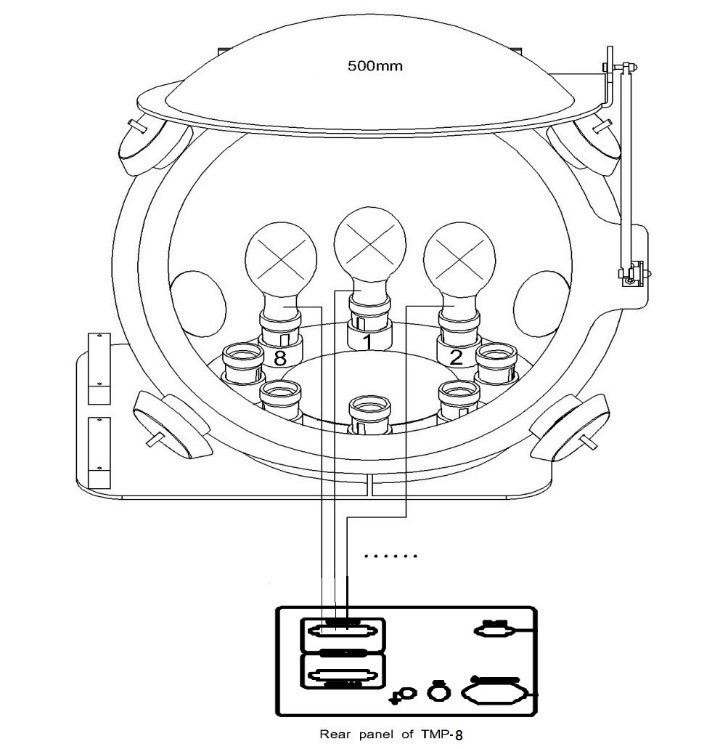

老化装置与TMP系列温度巡检仪之间的接线请参考下图，可自动监控所有样品的温度。

图6

可使用耐热快干胶（如LOCTITE 402）将热电偶连接到样品测量点上。

3.2.4 光纤连接

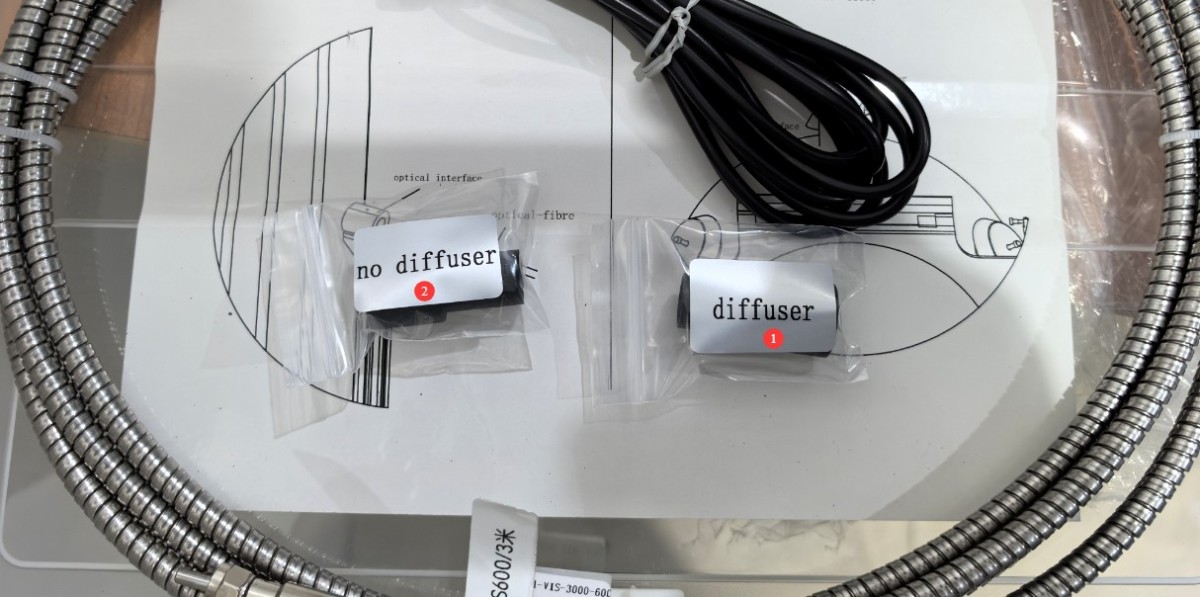

光纤配有两个套筒，一个含乳白片，一个不含乳白片。

图7

编号	说明
①含乳白片的套筒	当使用0.5m积分球老化装置时，光纤接口前端有挡板，请使用含乳白片的套筒进行连接
②不含乳白片的套筒	当使用LED灯管老化装置时，其光纤支架顶端已安装了乳白片，所以请使用不含乳白片的套筒进行连接

全部连接好且确认无误后，将所有设备开机。注：开机顺序，先将机柜总电源开关开启，然后再将设备电源开关逐一开启。

4、软件安装及介绍

4.1 软件安装

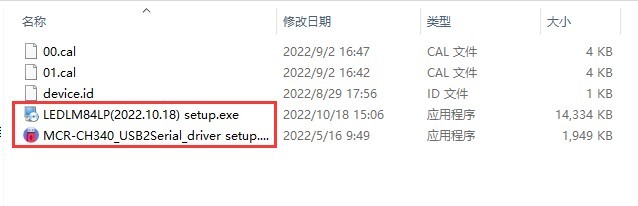

将所有文件复制到电脑。该软件可以安装在Windows操作系统上。双击以安装软件和驱动程序。注意：请使用管理员账户登录电脑，否则可能导致软件功能异常。

图8

软件安装好后，电脑桌面有两个软件图标，使用第一个软件（控制面板）设置和操控设备，第二个软件仅用于查看测试报告。

图9

4.2 控制面板介绍及设置

4.2.1 控制面板介绍

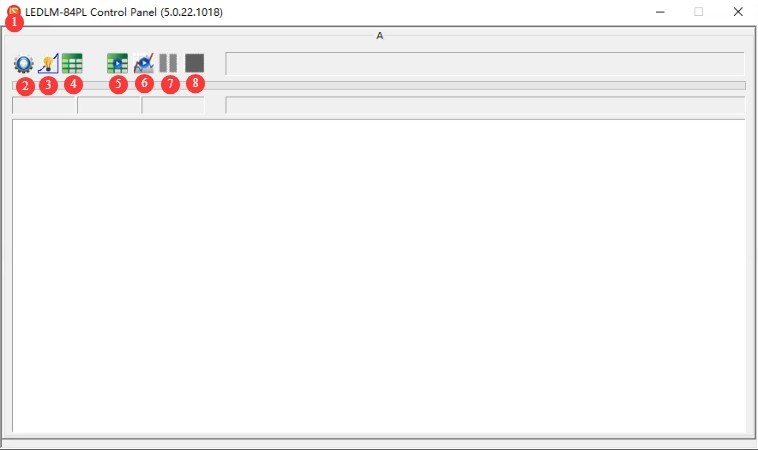

双击第一个软件，进入软件初始界面。

编号	说明
①	点击左上角红色图标，可将界面显示语言在中/英之间进行切换
②	系统设置
③	校准
④	查看测试报告，即打开第二个软件
⑤	流明维持测试，软件主要功能，即按LM-80/LM-84的标准进行老化寿命测试
⑥	日志测试，非标测试，仅获取参数vs时间的老化测试曲线
⑦	测试过程中，可点击暂时/恢复测试
⑧	测试过程中，可点击停止测试

图10

4.2.2 系统设置

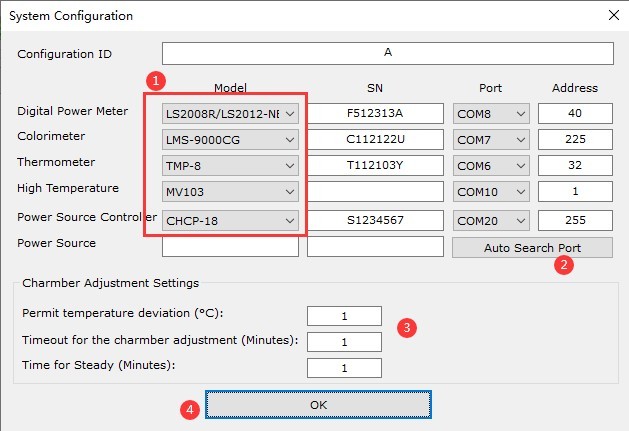

编号	说明
①	红框内型号为标配型号，若您系统没有进行特殊定制，选择相同的型号即可。从上至下依次为：功率计、光谱仪、温度巡检仪、环境试验箱、多通道电源开关系统
②	序列号、通讯端口、通讯地址无需做任何手动修改，点击自动搜索即可。注：若软件提示某设备通讯失败，请检查对应的通讯线连接后重试
③	允许温度偏差：建议设置5℃（即温度允许偏差5℃） 允许环境箱调整温度的时长：建议设置30min（当程序需要试验箱调整温度时，超过30min仍未达到目标温度则程序报警，试验中止。注：GW试验箱只有升温功能无降温功能，若需要其降温，需要人为开箱进行降温） 恒温定义：建议设置3min（即试验箱达到目标温度并维持3min后才可进入下一步）
④	点击确认保存设置

图11

4.2.3 校准

注1：使用我们标配的老化装置（0.5m积分球老化装置或LED灯管老化装置）无需校准系统，我们在交付前已经进行了校准。

注2：若您需要定制的老化装置以老化其他类型照明产品，需要使用标准光源重新进行校准，否则所测试的数据可能不准确，请与我们联系。

5、测试操作步骤

5.1 硬件准备

5.1.2 样品安装

若您需要进行流明维持测试，需选择同一型号、同一批次的样品，样品外观无破损，性能参数一致，样品样本数量越多，测试结果越准确。

若您只是进行日志测试，可安装不同型号的样品至老化装置，测试结束后，每个样品的老化测试曲线均单独生成，样品与样品之间无关联。

注明维持测试前需将样品在25℃、55%RH环境下放置24小时，消除环境因素对测试结果的影响。

将所有样品安装于老化测试装置内，并参考3.2.1将老化装置妥善放置于环境试验箱内，将试验箱门关闭。

5.1.3 电源输出

若您测试的样品灯具为AC供电，则系统标配电源为LSP系列线正正弦波交流电源；若您测试的样品灯具为DC供电，则系统标配的电源为DC系列恒流恒压直流电源。

根据3.1可知，LSP系列/DC系列电源输出线是连接至CHCP-18多通道电源开关系统，通过CHCP-18自动控制样品灯具电源通断，所有样品均为并联。

所以需要先手动将LSP系列/DC系列电源设置好参数并启动输出。

电源	操作
LSP系列	需要设置好电压和频率，然后启动输出
DC系列	需要设置为恒压输出。注：测试过程当中每个时段所点亮的样品数量不同，所以无法设置为恒流输出

注：LSP系列/DC系列电源操作可参考对应的使用说明书。

5.2 流明维持测试

5.2.1 测试设置

点击流明维持测试图标。

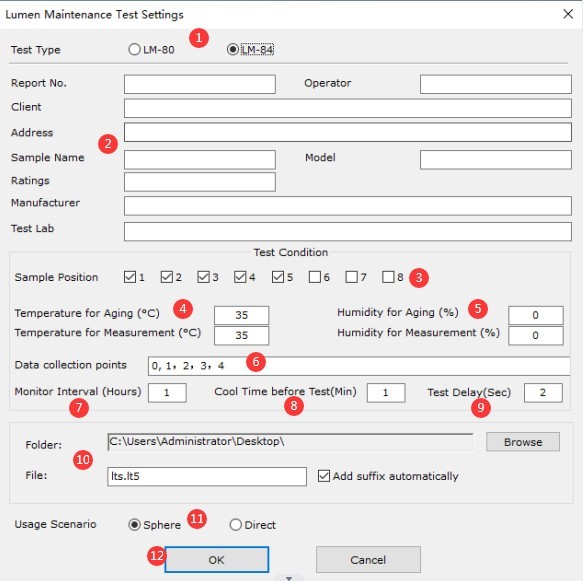

编号	说明
①	选择要参考的标准：LM-80用于光源，LM-84用于灯具
②	输入样品信息
③	若您温度巡检仪型号为TMP-8，则此处会有8个样品安装位；若您的温度巡检仪型号为TMP-16，则此处会有16个样品安装位 注1：请勾选安装有样品的安装位，请不要勾选未安装样品的安装位 注2：我们标配的老化装置均含16个样品安装位，样品安装位所标序列号与软件显示序列号一一对应
④	输入老化温度和测量温度。老化温度：样品老化时环境试验箱内的温度：测量温度：测量样品光色电参数时环境试验箱内的温度
⑤	输入老化温度和测量湿度。老化湿度：样品老化时环境试验箱内的湿度：测量湿度：测量样品光色电参数时环境试验箱内的湿度 注：GW、GDJW型号环境试验箱无湿度功能，软件不执行湿度指令
⑥	设置采样时间，可随意设置数字，但所有数字需由小到大排列，每个数字为采样时间点，单位h，用英文逗号分隔。例如，您可以将其设置为：0, 24, 48, 168, 500, 1000, 2000, 3000, 4000, 5000, 6000 注1：按标准，您需要测试6000小时，即最后一个数字是6000 注2：无论您测试多久，软件均可模拟6000个小时的测试结果。比如，您只想测试1000小时，可设置为：0, 10, 20, 50, 100, 200, 500, 1000
⑦	监控间隔时间，单位h，在老化测试过程中，需要监控被测灯是否出现故障以及测试设备是否在正常工作，可将其设置为1
⑧	测试前的稳定时长，单位min，若老化温度设置为85°，测量温度设置为25°，则软件运行至每个采样时间时，会自动控制试验箱内温度从85°降至25°，且稳定一定时间后才开始进行测量，建议设置为60
⑨	测量延迟时长，单位s，老化时所有样品均同时点亮，但测量时样品逐一点亮进行测量，延迟时长是指从样品单独点亮到测量开始的时间，通常设置为不少于2s以获得其准确的光色电参数
⑩	设置保存测试结果的路径和文件名，可勾选自动添加后缀，以避免在忘记修改文件名称的时候将旧测试文件覆盖
⑪	选择老化装置，“球体”为0.5m积分球老化装置，“直接”为LED灯管老化装置
⑫	确认所有设置无误后，点击OK开始进行注明维持测试

图12

5.2.2 软件监控

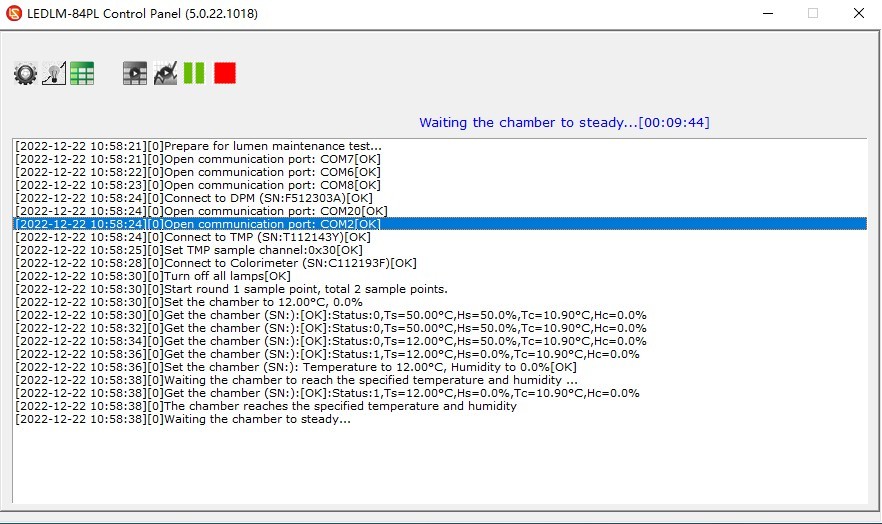

软件会自动监控所有设备运行状态，按所设置参数一步步控制对应的设备进行老化测试。您可以通过查看软件界面的提示以了解老化测试系统目前进行到了哪一步。

图13

注：若软件遇到故障，无法继续进行测试时，测试会自动中止。请查看软件界面提示，将故障修复后，重新开始测试。

5.3 日志测试

5.3.1 测试设置

点击日志测试图标。

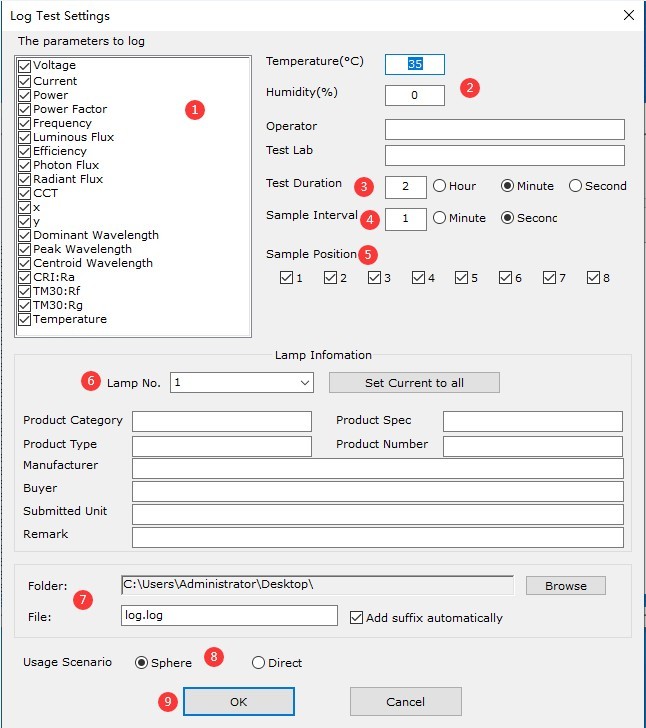

编号	说明
①	根据需要选择要记录的参数
②	设置测量环境即环境试验箱的温度和湿度
③	设置总老化时长，如1h，10h等
④	设置测量间隔时长，如5s，1min等，建议设置≥5s的间隔时长
⑤	请勾选安装有样品的安装位，请不要勾选未安装样品的安装位
⑥	填写每个样品的信息
⑦	设置保存测试结果的路径和文件名，可勾选自动添加后缀，以避免在忘记修改文件名称的时候将旧测试文件覆盖
⑧	选择老化装置，“球体”为0.5m积分球老化装置，“直接”为LED灯管老化装置
⑨	确认所有设置无误后，点击OK开始进行日志测试

图14

5.3.2 软件监控

软件会自动监控所有设备运行状态，按所设置参数一步步控制对应的设备进行日志测试。您可以通过查看软件界面的提示以了解老化测试系统目前进行到了哪一步。

注：若软件遇到故障，无法继续进行测试时，测试会自动中止。请查看软件界面提示，将故障修复后，重新开始测试。

5.4 测试结束

5.4.1 查看测试报告

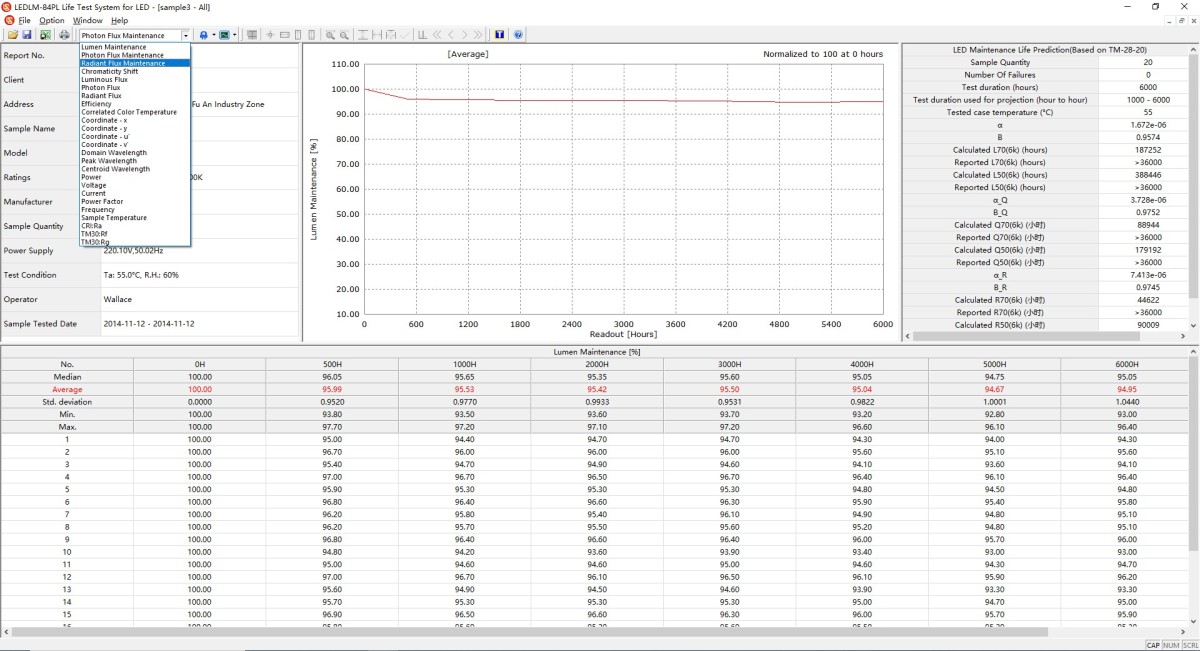

测试结束后，软件会自动熄灭所有样品，自动将环境试验箱停止运行，并打开查看测试报告界面。您可浏览、调整并打印测试报告。

图15

5.4.2 关闭系统

按以下流程关闭系统：关闭LSP系列/DC系列电源输出，待环境试验箱恢复至常温后取出所有样品，更换样品进行下一次测试，若无需再进行测试，请关闭软件，逐一关闭所有设备电源，关闭机柜总电源，将环境试验箱门和机柜门关闭。

6、设备日常维护与保养

6.1 日常维护

开机前检查老化装置内部有无灰尘、杂物，内部涂层是否依然完好；检查所有接线是否牢固，USB线、光纤无破损。

6.2 定期维护

6.2.1 光纤清洁

若实验室无法做到无尘，需根据实际情况定期（比如每次测试前）清洁光纤感光面，避免灰尘附着，影响测试精度。

清洁时请用专业无尘布进行清洁，去除灰尘的同时避免划伤设备。

6.2.2 软件

我们会不定期更新软件，以增加功能及修复漏洞。若您在使用软件过程中遇到任何问题，可随时联系我们以获取最新版软件。

6.3 长期停用维护

6.3.1 设备清洁与防护

彻底清洁所有设备表面，用防尘布覆盖所有设备；断开所有电源。

6.3.2 环境防护

确保存储环境干燥、通风，避免设备受潮，若环境湿度较大，可常备除湿器。

6.3.3 每月通电

每月空载通电一次，确保系统所有硬件运行正常。

7、常见故障排查与处理

7.1 通讯异常

故障原因：检查通讯线连接是否牢固；确认软件及驱动程序安装正确；更换USB接口或通讯线，排除硬件故障

处理方法：重新安装驱动程序，重启软件重试

7.2 软件无法打开或闪退

故障原因：检查电脑操作系统是否使用管理员账号登陆；确认软件安装是否完整；查看数据库文件是否损坏

处理方法：使用管理员账号登陆电脑；重装软件和驱动

7.3 电源故障

7.3.1 DC电源输出异常

故障原因：样品电压电流超出DC电源限值、样品短路；

处理方法：请确认样品电压电流在DC电源输出范围内，比如DC12010型号最大输出电压为120V，最大输出电流为10A；检查样品是否短路，若短路，修复样品后再测试。

7.3.2 AC电源无输出

故障原因：过载保护触发；

排查步骤：检查AC电源输出接线及样品连接，确保无松动或短路；若过载保护触发，关闭电源冷却5min后重新启动，确保样品功率在AC电源输出范围之内，比如LSP-1kVARC最大输出功率为1000W。
