1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

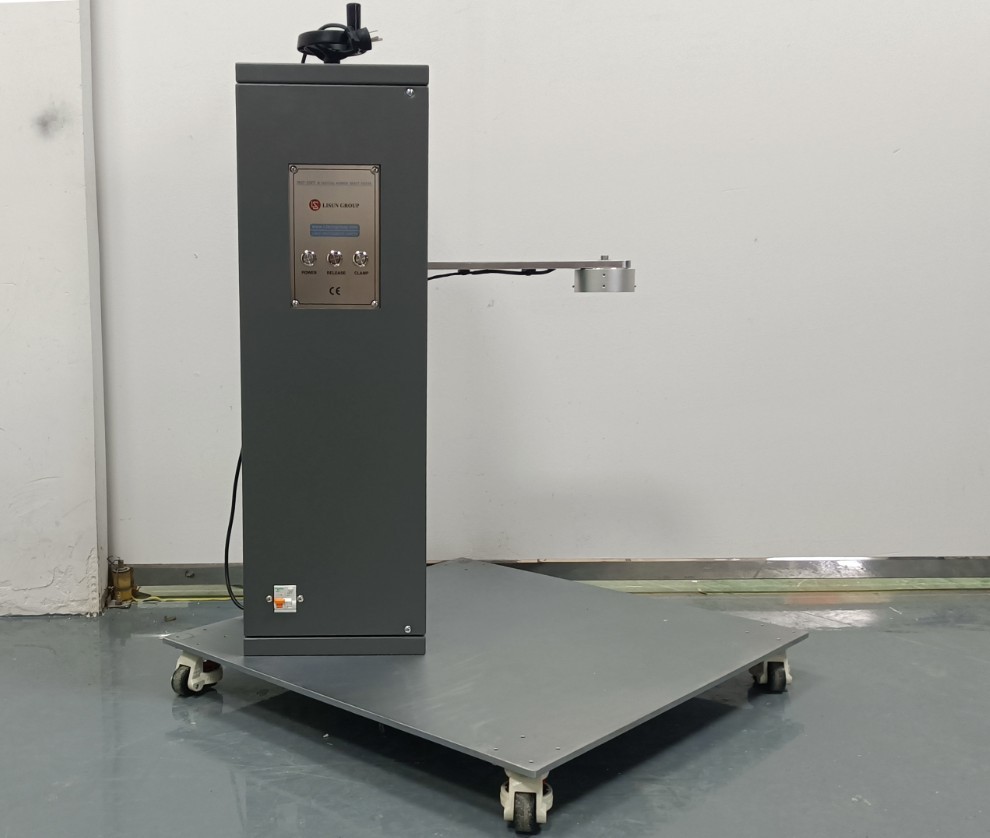

IK垂直落锤冲击试验主机：1台。

图1

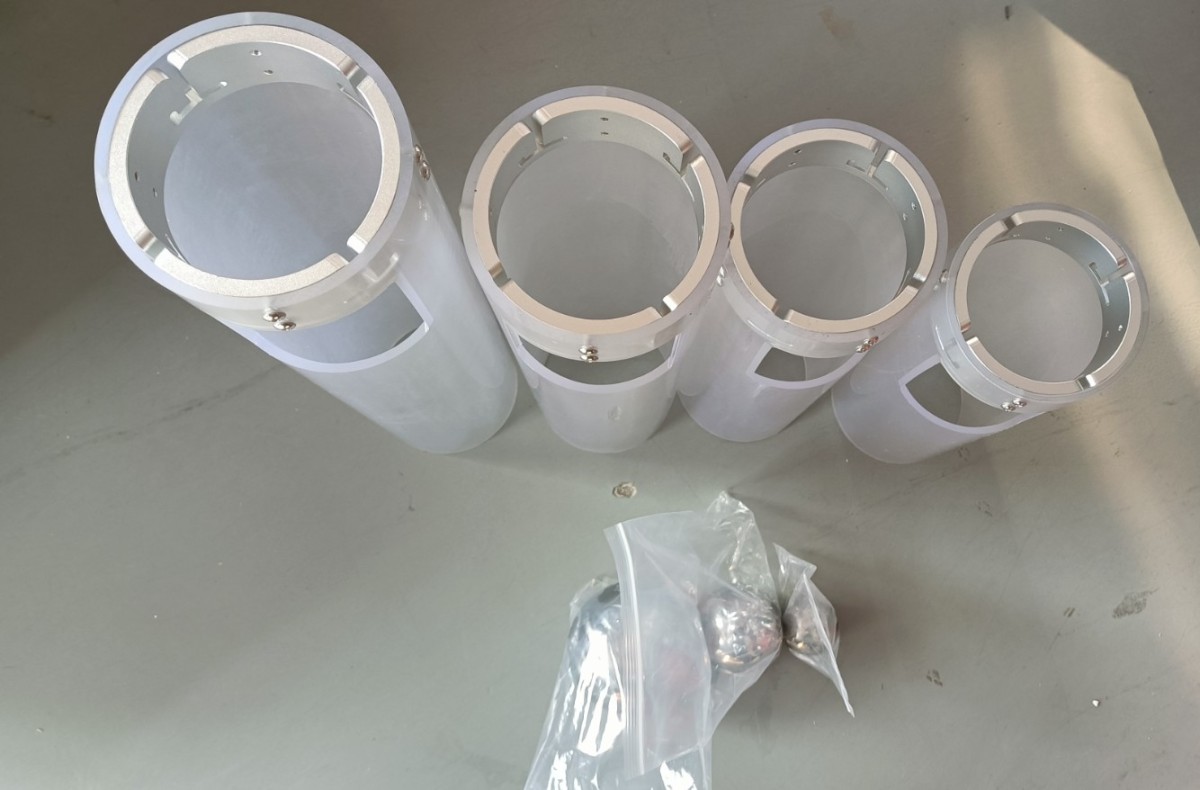

常规主要配件如下：从左至右四个引导管高度分别用于测试IK10、IK07、IK08、IK09。三个冲击锤/钢球，小的用于测试IK07，中的用于测试IK08，大的用于测试IK09和IK10。

图2

电子版使用说明书、质保卡等的下载链接已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 电气安全

2.1.1 电源连接

单相电AC220V±10%，电源插座需符合安全标准，具备良好接地功能，且额定电流需匹配设备功率。

2.1.2 接地规范

设备必须可靠接地，接地电阻≤4Ω，禁止使用燃气管道、非金属水管、零线代替接地线，避免因接地不良导致触电。

2.2 操作安全

穿戴防冲击手套、防护眼镜，避免冲击锤撞击飞溅物或反弹伤人；

测试区域内禁止无关人员出入，避免误伤。

2.3 环境安全

设备需安装在空调房间内，环境温度控制在 5℃~35℃，相对湿度≤85%。

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1000mm，方便进行操作、检修；

设备需放置在平整、坚固的地面，水平误差≤0.5°。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、试验前准备

3.1 样品准备

被测样品外壳需清洁、全新且完整，所有部件安装到位，符合产品出厂状态；

若产品标准有规定，需对样品进行预处理（如通电、模拟运动部件运行状态），无规定时按常温常压条件准备。

3.2 测试标准确认

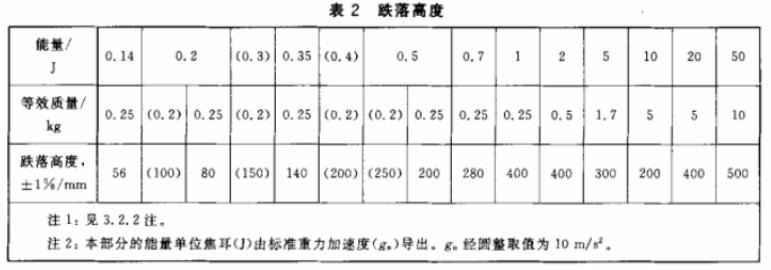

IEC 60068-2-75（GB/T 2423.55）标准要求IK等级与冲击高度如下：

图3

即IK07、IK08、IK09、IK10、IK11的冲击高度依次分别为400mm、300mm、200mm、400mm、500mm。

注：冲击高度为冲击锤测试时，重心位置的落差；引导管引导范围包含了整个冲击锤从初始位置到接触样品时的轨迹。所以引导管的高度并非冲击高度，但在将冲击锤尺寸考虑进去后，使用对应的引导管做测试时，冲击锤的冲击高度即标准所要求的冲击高度。

4、IK等级试验操作

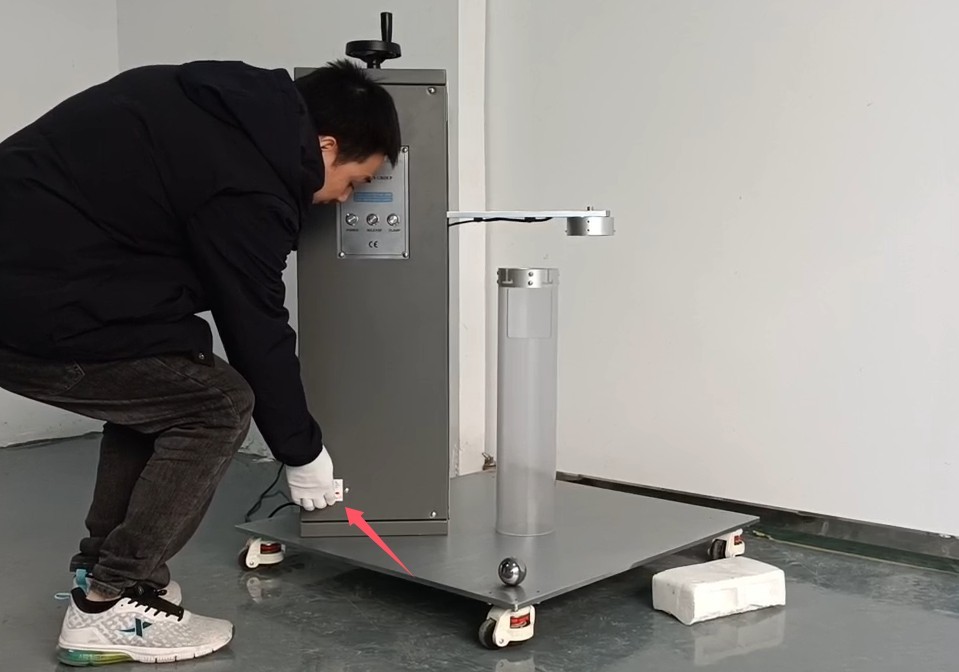

接通电源。

图4

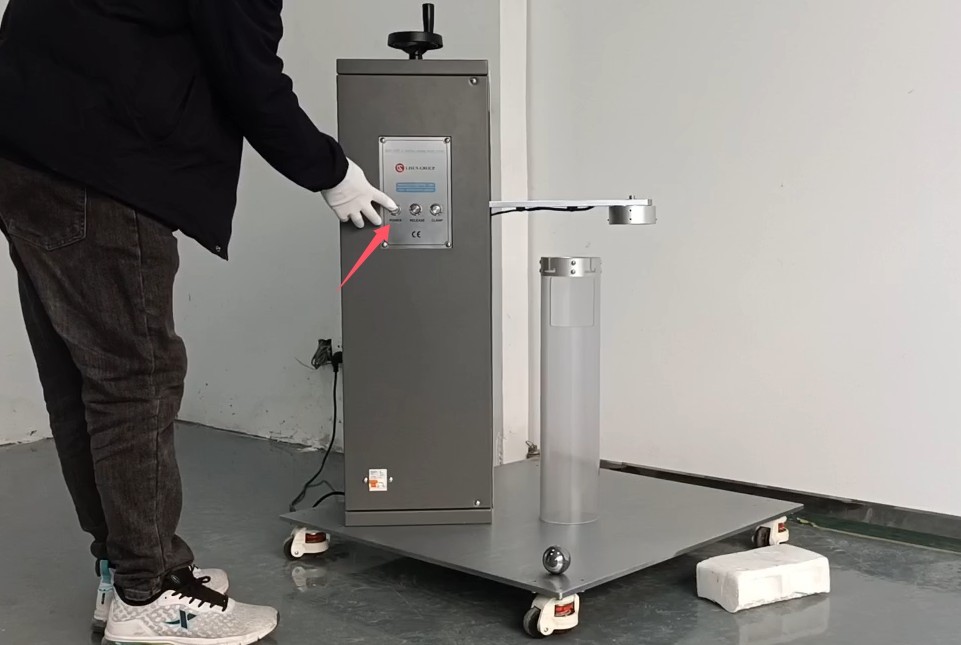

设备开机。

图5

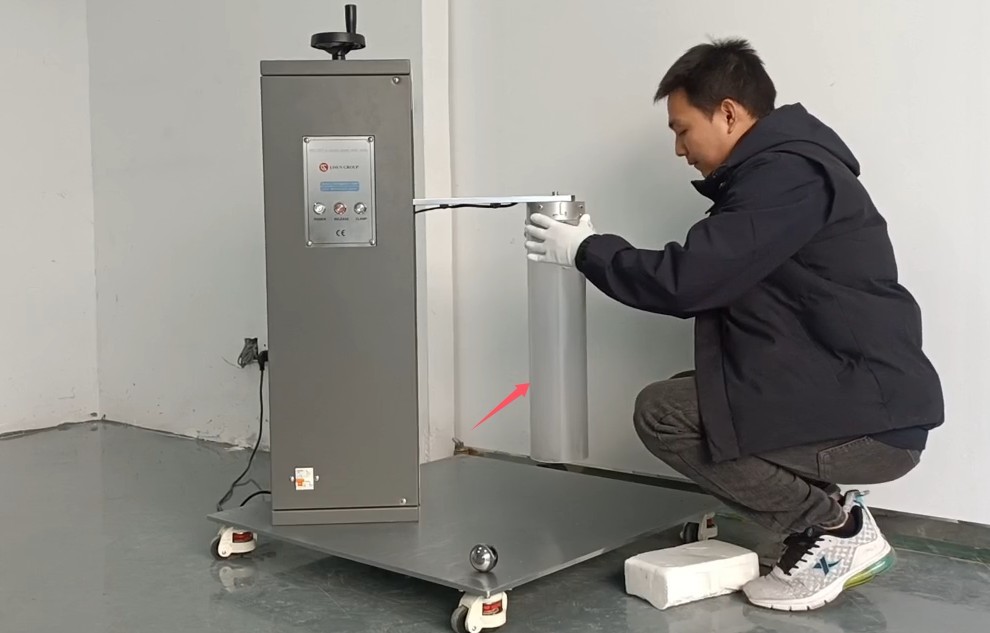

根据所测试IK级别，安装对应的引导管。

图6

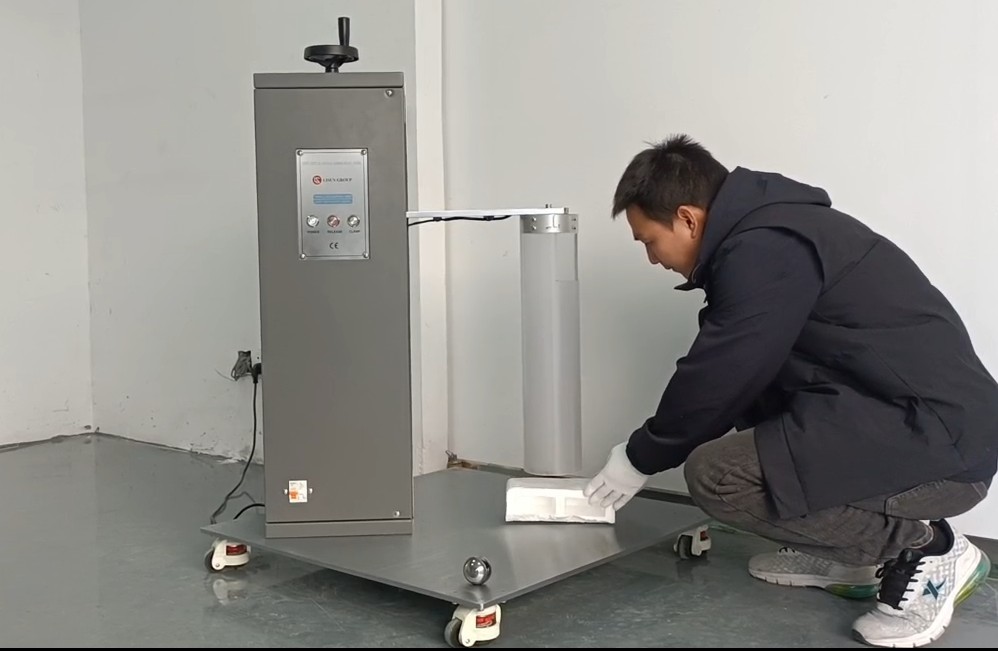

摆放样品。

图7

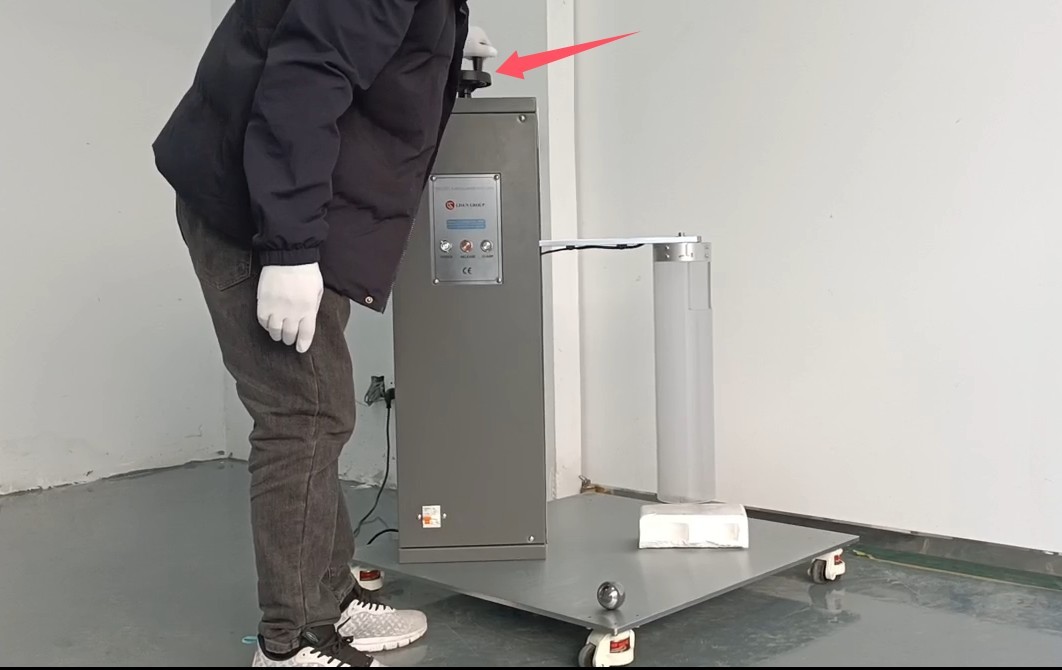

转动转盘，调节跌落高度，使引导管接近但不接触样品。

图8

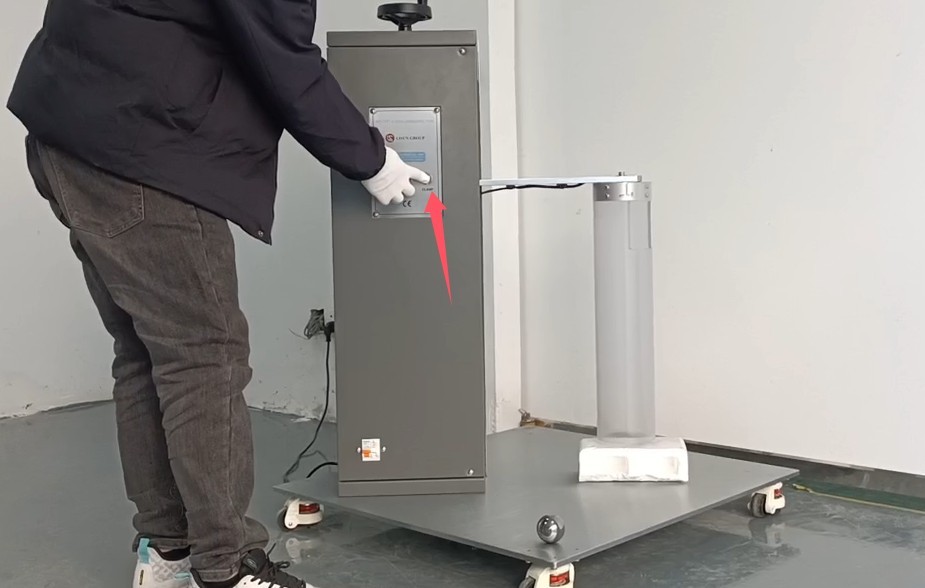

按下CLAMP按钮，设备磁吸配件产生磁力。

图9

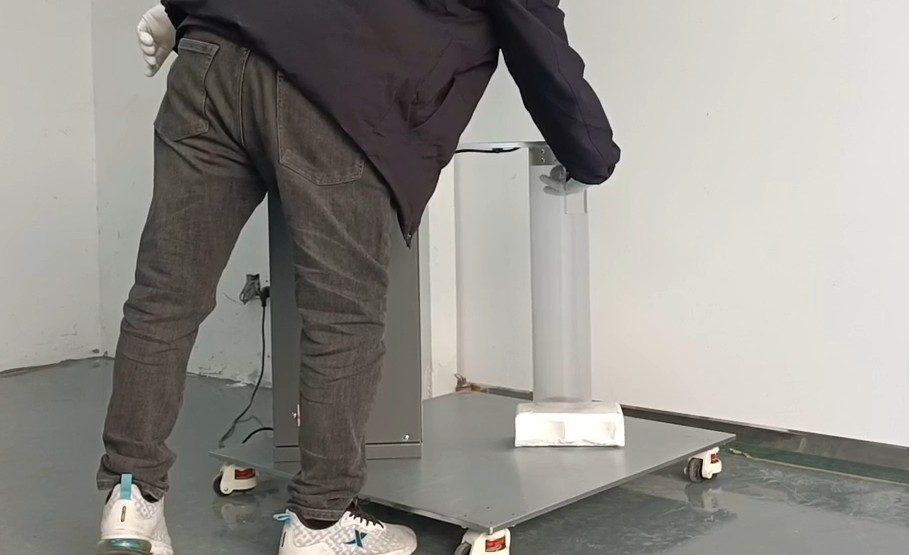

从引导管侧开口处将对应的冲击锤装入。

图 10

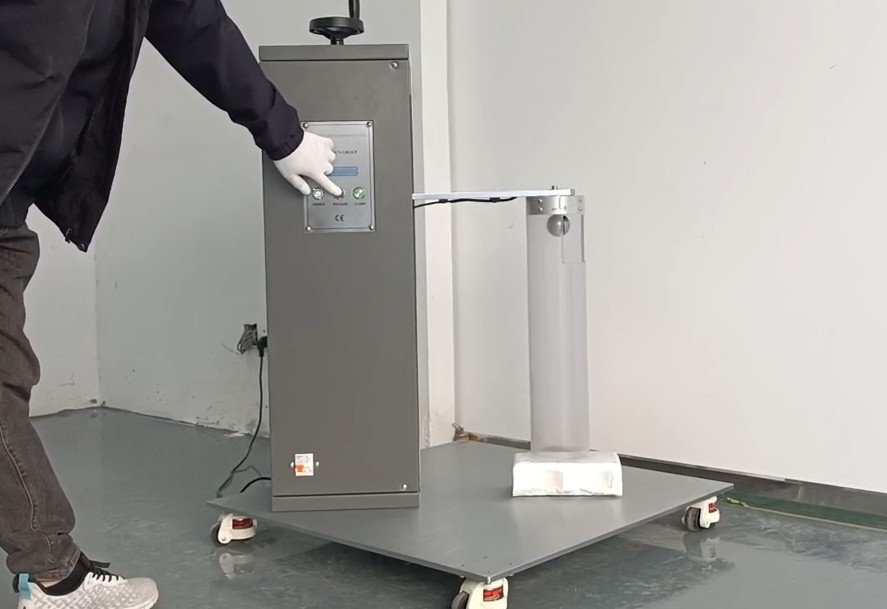

按下RELEASE键，释放冲击锤以完成测试。

图11

5、试验结束操作

5.1 设备停机与复位

关闭电源开关；

若当天内不再继续试验，卸下引导管。

5.2 样品处理与观察

视觉检查：样品外壳是否有裂纹、凹陷、脱落，连接件是否松动；

功能检查：通电样品需测试各项功能是否正常，无功能失效；

按产品标准判断是否符合IK等级要求，记录测试结果（合格/不合格）。

5.3 试验环境整理

清洁设备表面：用干布擦拭测试架、载台、冲击锤，去除灰尘和油污，禁止用水或腐蚀性清洁剂；

整理试验场地：清理样品碎屑（如有），摆放好工具和配件，保持环境整洁。

5.4 长期存放维护（超过1个月不用）

部件存放：冲击锤清洁后涂抹防锈油，单独放入包装盒，避免碰撞；

设备防护：覆盖防尘罩，存放环境干燥、通风，温度5~35℃，湿度≤60%；

定期通电：每月通电并试运行一次。
