1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

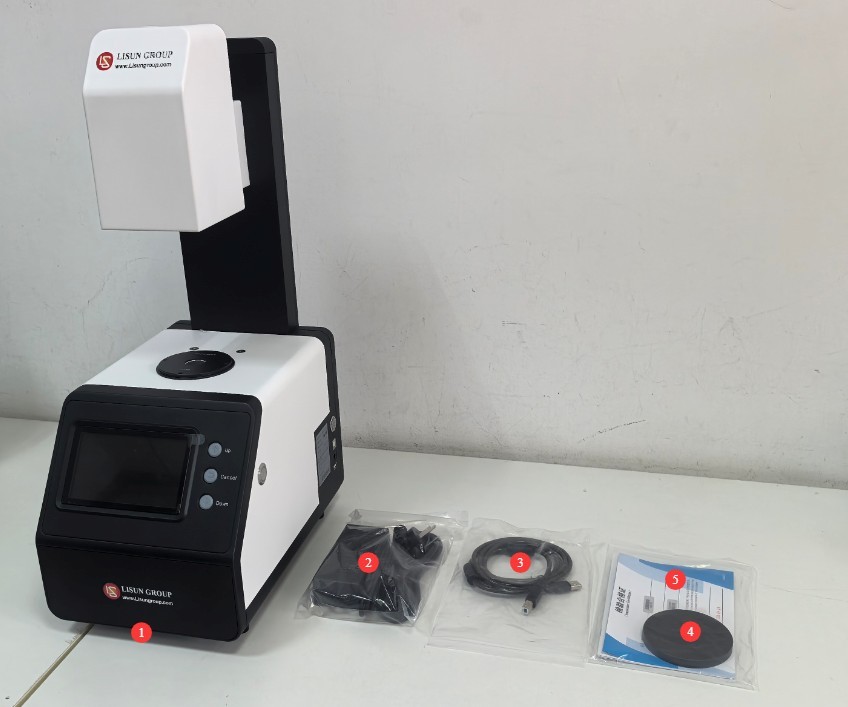

1.2.2 主机及配件

图1

注：其它选配配件包含测量夹具、雾度/透过率标准片、定制测量口径板（5mm/7mm/10mm）等。

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

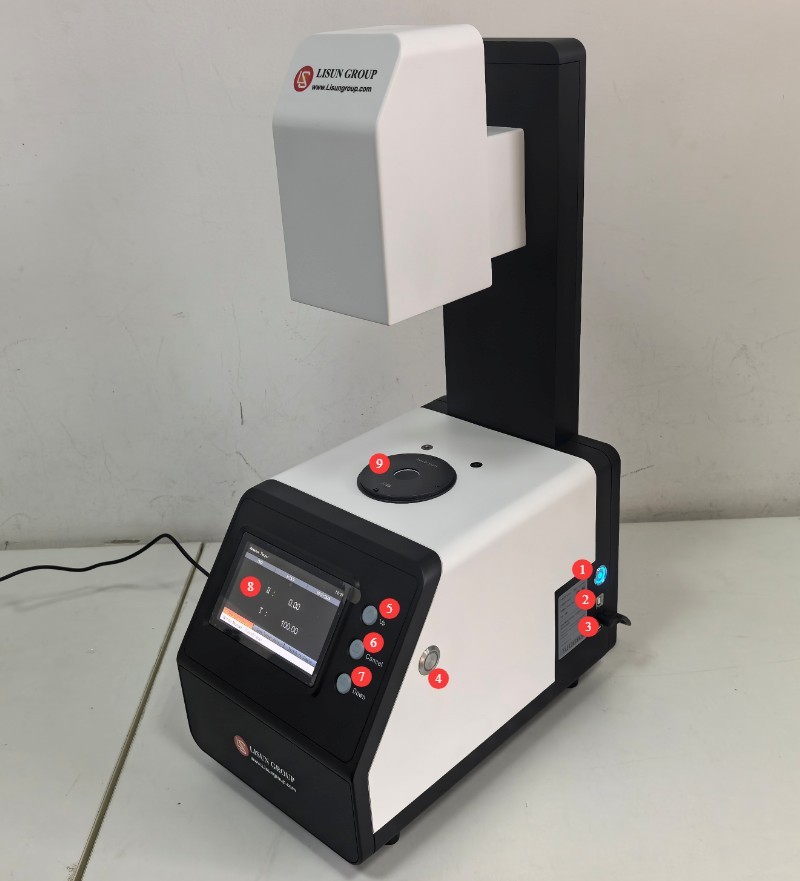

1.3 设备结构说明

图2

2、使用注意事项

2.1 操作前注意事项

2.1.1 环境准备

测量前需将设备与被测样品置于同一环境中静置至少30分钟，保证二者温度一致；测量环境需无强光直射，避免在高温、高湿环境下操作，环境温度建议控制在10℃-35℃，相对湿度≤80%（无凝露）。

请保持试验室无浮尘，灰尘进入测量口径后很难进行清洁，影响测量结果。

2.1.2 样品准备

被测样品表面需平整、干净、无污渍、无划痕，若为粉末、液体样品，需使用专用样品皿盛装，保证样品表面铺满测量口径，无空隙。

2.2 使用中注意事项

测量时，按测量键后保持设备静止直至测量完成（1秒），禁止在测量过程中移动设备；同一样品建议测量3-5次，取平均值作为最终结果，减少测量误差；

设备不使用时，务必使用防尘盖将测量口径密封，避免进尘；

禁止在设备校准、测量过程中强制关机或插拔USB接口；

禁止用手触摸测量口内部的光学组件，禁止将测量端朝向强光光源；禁止摔落、碰撞、挤压，避免机身进水、进液。

2.3 安全警示

请勿尝试拆卸或更换设备内部任何零件，设备故障需联系官方客服或授权代理商处理，私自拆卸将失去保修资格；

若有液体、粉尘等进入设备内部，立即关闭电源，断开电源线，及时联系售后，切勿继续开机使用；

请勿将设备放置于热源或高温环境中，避免设备元器件损坏。

3、设备操作

3.1 开机校准

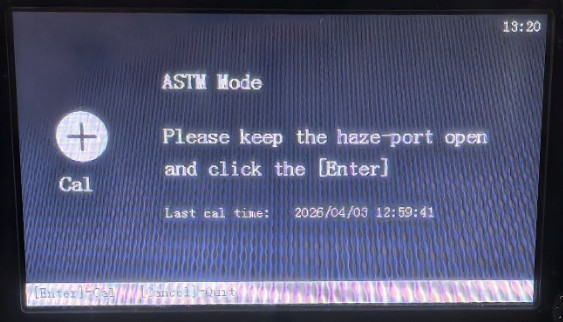

设备第一次使用，或者闲置超8小时，需要重新校准。开机后屏幕画面显示需要校准，请根据提示，确保测量口径上方无任何杂物，然后按下确认键完成校准。

图3

注：若您有多个测量口径，每次更换测量口径，需参考3.4.2主动进行一次校准。

3.2 雾度/透过率测量

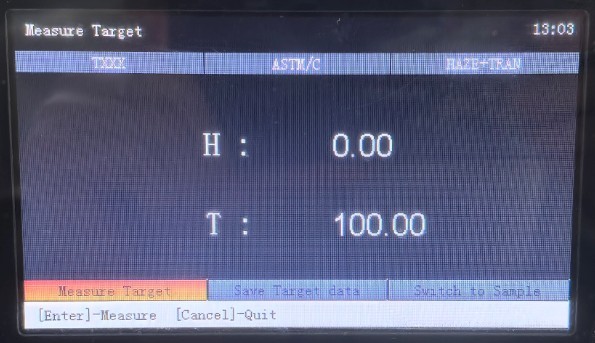

将样品放置于测量口径上，使样品覆盖整个测量口径。按下测量键，即可完成一次测量。

图4

3.3 标样与样品对比测试

3.3.1 测量标样

与3.2操作一致。

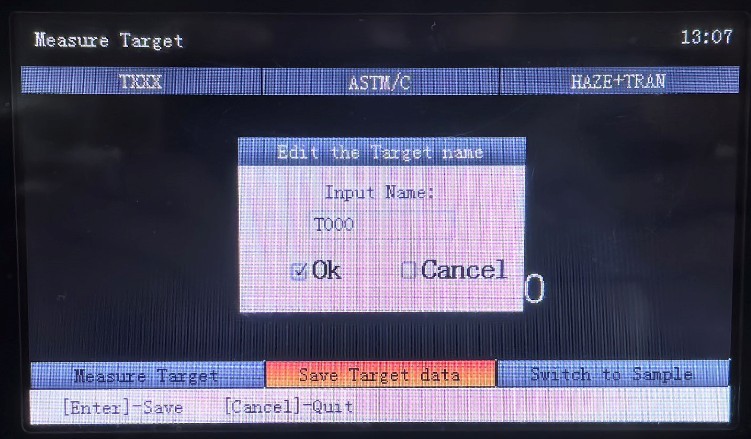

使用上下键切换至保存标样测量数据选项，使用确认键及上下键修改标样名称后保存。

图5

3.3.2 对比测试

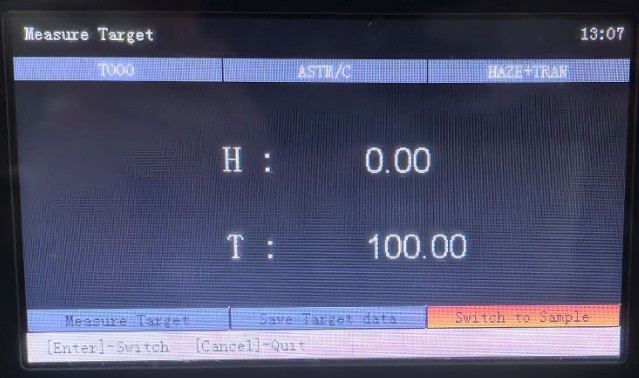

使用上下键切换至样品测量，按确认键进入样品测量界面。

图6

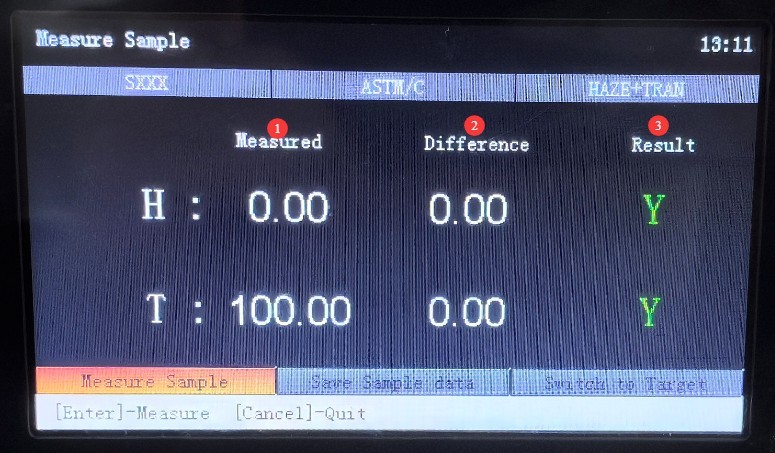

将其它样品放置于测量口径上，使样品覆盖整个测量口径，按下测量键即可完成一次测量 。

图7

使用上下键切换至保存标样测量数据选项，使用确认键及上下键修改样品名称后保存。

3.3.3 测量其它标样及样品

使用上下键切换至标样，按确认键重新进入标样测量界面。重复3.3.1和3.3.2步骤，可测量和保存其它标样和样品测量数据。

3.4 其它功能介绍

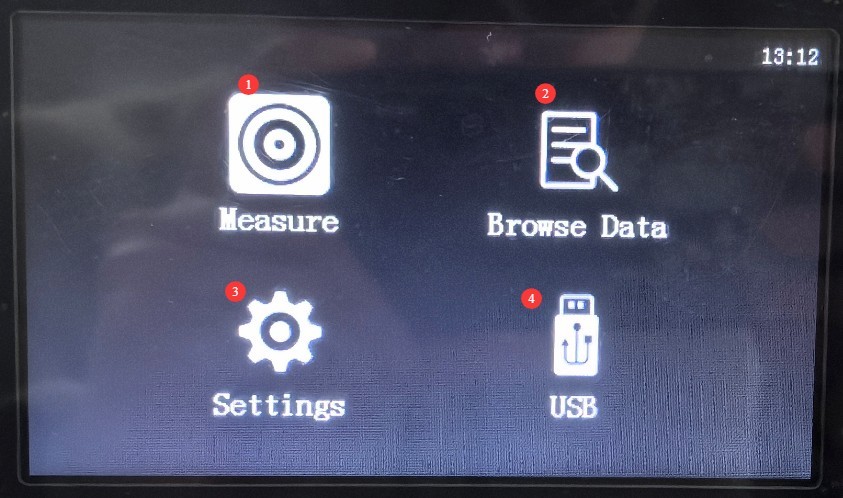

3.4.1 主界面

按返回键进入设备主界面。

图8

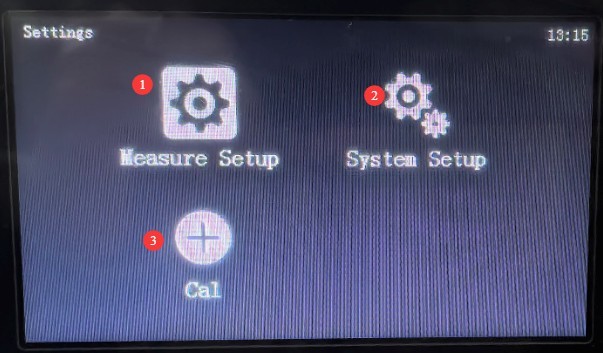

3.4.2 设置界面

使用上下键选中设置界面后，按确认键。

图9

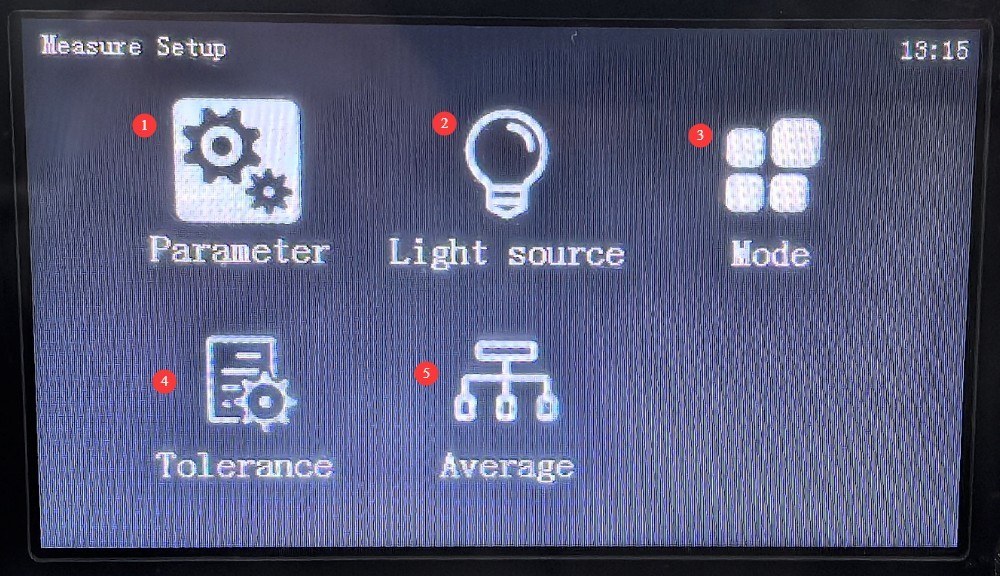

测量设置界面。

图10

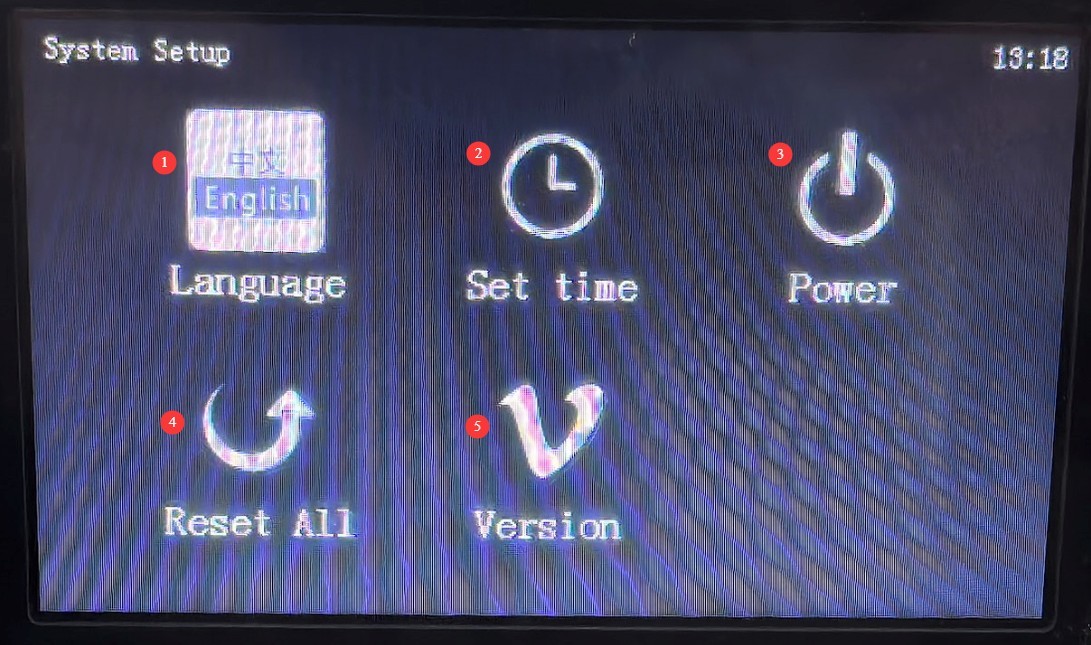

系统设置界面。

图11

4、软件操作

4.1 联机和校准

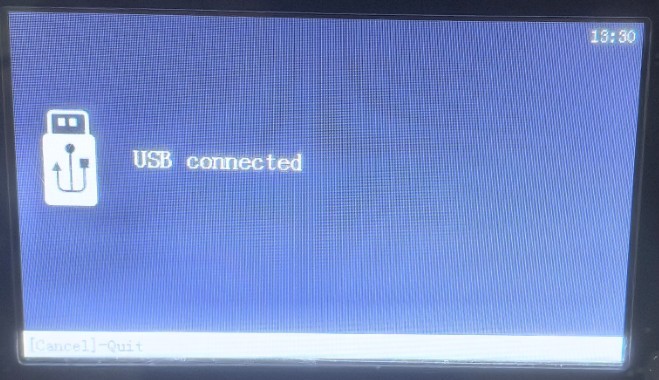

使用标配USB线将HM-100连接至电脑，开机，根据3.4.1进入USB通讯界面。确保设备显示屏显示如下内容。

图12

若提示USB未连接，请检查USB线连接状况、更换电脑USB接口后重试。

将软件安装至电脑并打开，软件会和设备自动进行联机。第一次使用软件时，软件会提示需要校准，根据提示进行校准即可。

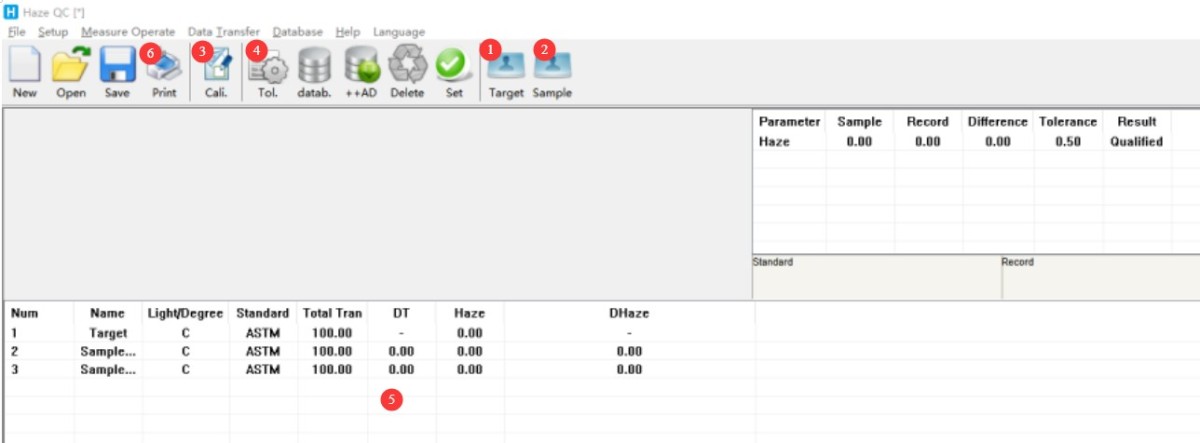

4.2 软件主界面介绍

图13

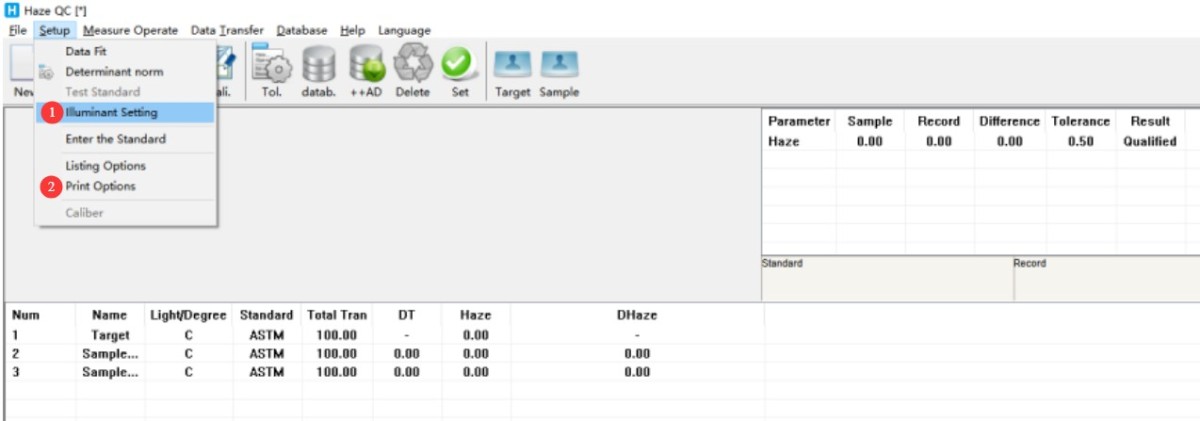

4.3 其它重要功能介绍

图14

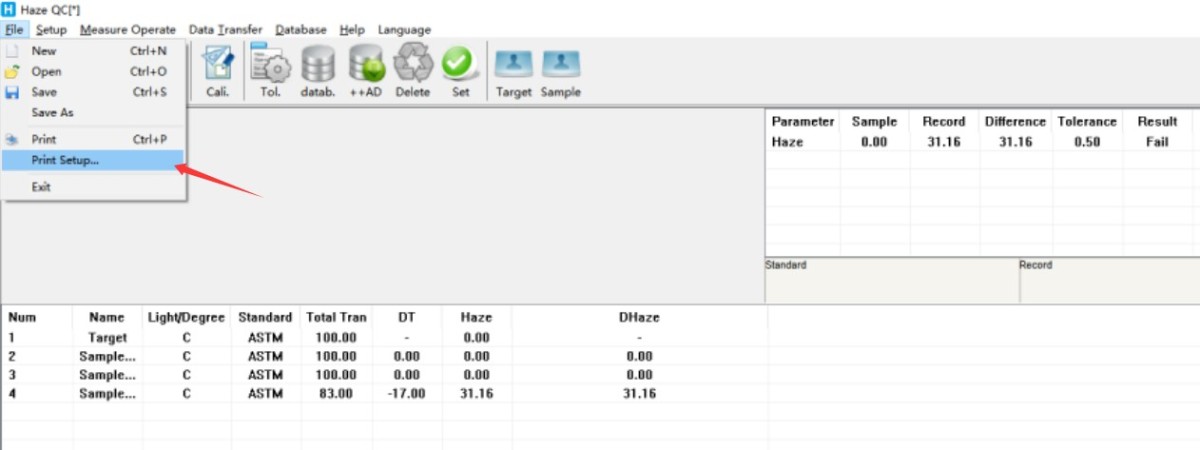

打印设置，可设置测量报告标题、样品名称、操作员等。

图15

5、设备日常维护与保养

5.1 日常维护

5.1.1 测量口径防护

测量结束，务必将测量口径使用防尘盖密封，避免浮尘进入。

5.1.2 清洁保养

机身表面：用干净的防静电软布擦拭机身灰尘、污渍，若有顽固污渍，可蘸少量清水轻轻擦拭，禁止使用洗涤剂等腐蚀性液体；

显示屏：用专用屏幕擦拭布轻轻擦拭，避免划伤屏幕，若屏幕进灰，用无尘毛刷轻轻扫去。

5.2 长期存放

长期不使用时，在正常做完日常维护后，将设备置于干燥、通风的环境中，避免潮湿或阳光直射；

断开所有连接线，将配件单独收纳，设备表面覆盖防尘布；

每月开机通电30分钟，避免内部电子元件老化。

6、常见故障排查与处理
