大电流起弧引燃试验系统

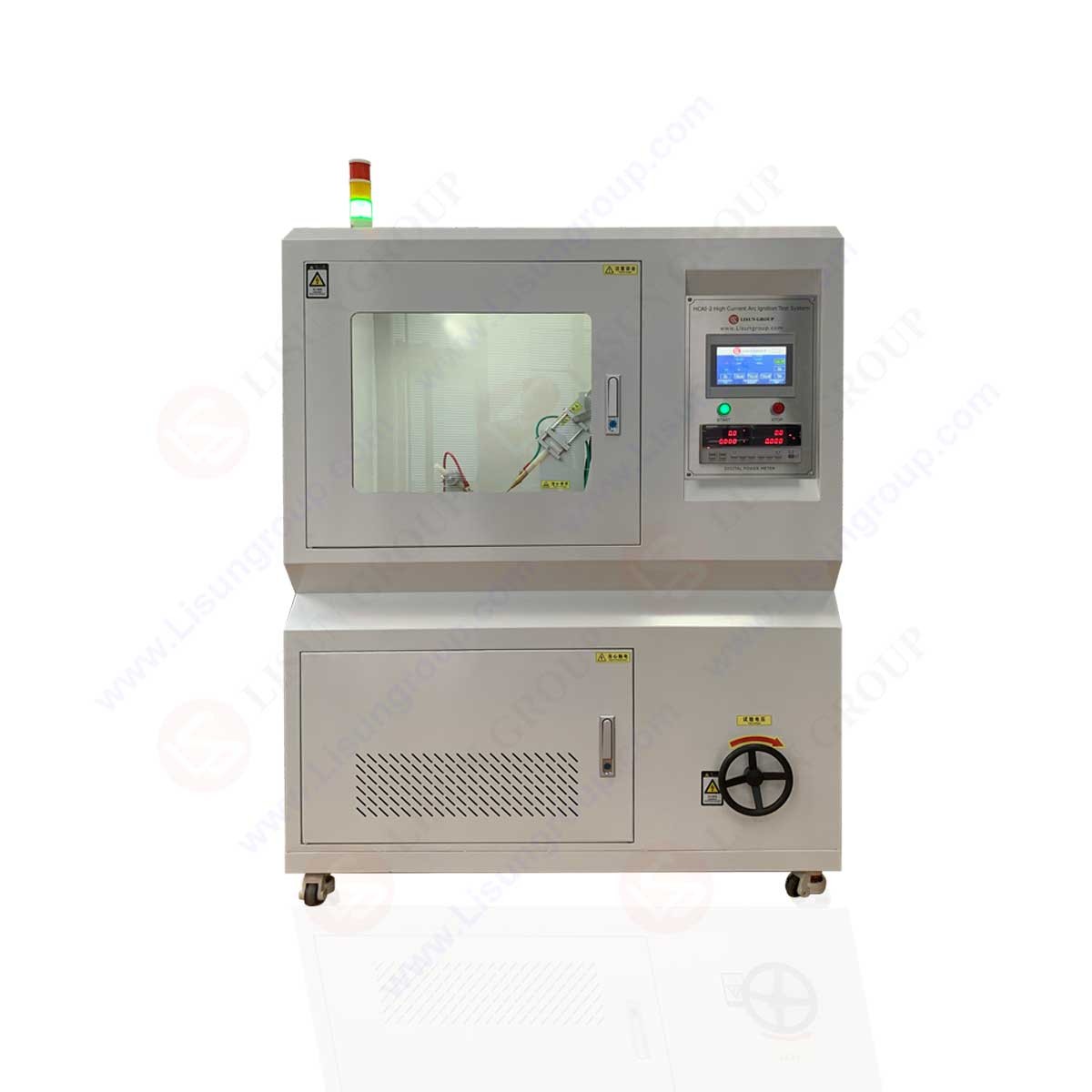

设备结构外形图：

内部机械图片：

产品概述:

电工电子设备内部容易使火焰蔓延的绝缘材料或其他固体可燃材料的零部件，可能会因靠近或接触电弧而起燃，引发电气火灾，危及设备正常运行和人身安全。大电流起弧试验系统根据IEC60950、GB4943、UL746A、GB4706、GB/T14048.1等标准设计制造，以样品在规定引弧次数下是否引燃来对其耐大电流电弧引燃性能进行评定。适用于照明设备、低压电器、家用电器、电工电子产品及其元件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其他固体可燃材料行业。

1. 系统配置

全自动大电流引燃试验机， PLC控制系统，7寸触摸屏，风机排烟系统，内置LED照明灯，40A功率计，可调试验用电源，报警功能。

40A功率计：可实时显示电流、电压、功率、频率、功率因数，

试验用电源：电流0-40A可调；电压125-250V可调；功率因数0.3~0.9 可调

2. 技术参数

1. 电极尺寸：ф3.2mm～ф3.5mm 30°凿端(静电极)；ф3.0mm 60°锥端(动电极)

2. 电极夹角：与水平面呈45°

3. 试验电压：220V

4. 引弧电流：33±5%A(可调节)

5. 功率因数：COSφ0.5±0.05(可调节)

6. 引弧速度:254mm/s±25mm/s

7. 引弧频率:40次/min(可调节)

8. 引弧次数:200次(可设定)

9. 试品尺寸：130mm×13mm×(2～12)mm

10. 试验电源：220V 10kVA 50Hz

3. 操作步骤

为了安全试验请务必按照本设备规定的使用说明对设备进行安装使用！

1. 打开设备前后门锁对设备进行检查（由于长途运输恳请开机前务必检查设备）确认设备没有问题的情况下进行下一步操作；

2. 将设备后面的电源线从设备里面抽出，牵引到现场的电源开关上，例如断路器、空气开关等（额定功率大于15KW ，交流单相电压220V-230V，频率50-60Hz )，确保电源线接入空气开关内，并安全牢靠的锁住线头，打开开关电源之前请将该电源用万用表进行测量，测量符合设备使用的电源即可通电，否则不可通电，会烧毁设备！

3. 打开设备底部的后门，将设备电气控制盘上的两个施耐德断路器推上，设备内的开关电源指示灯会亮起，此时表示设备已经通电，请务必注意安全；

4. 设备正面的“STOP”指示灯亮起红灯，表示设备已经通电，但未进入系统，请点击“START”按钮，系统将启动，触摸屏光标亮起，立刻显示“欢迎光临”；

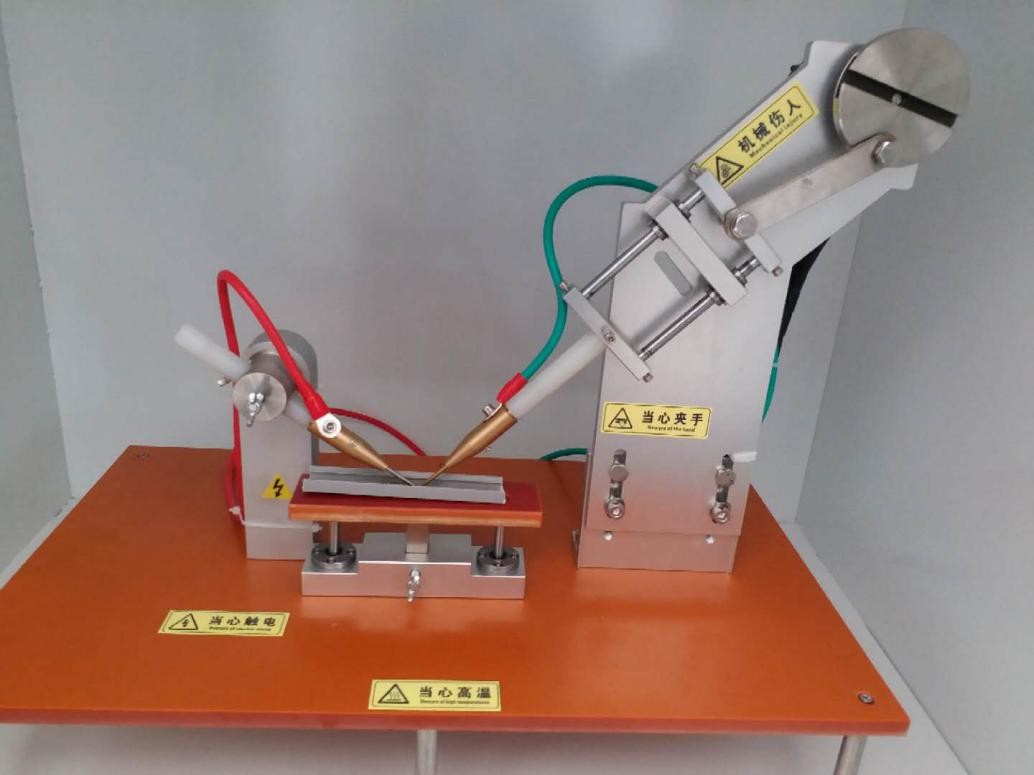

5. 打开试验操作室玻璃门，可以看到测试用的一套自动化测试机械系统：

左边为不锈钢电极，可以上下旋转动，对电极的角度调节，右边为传动电极，传动电极部分主要由步进电机、高速滑轨、偏心凸轮使电极来回运动、上下运动，实现往复运动；

6. 两个电极中间为样品存放台，可以上下调节位置，试验过程中请勿随意去触动样品台，防止触电和机械伤人，将样品切割成标准规定的尺寸，放到样品台上；

7. 调整好电极的位置，必要时可以点击触摸屏操作界面上的“电机点动”

按钮可以让右边传动电极缓慢的运动，确定样品放的位置是否合理；

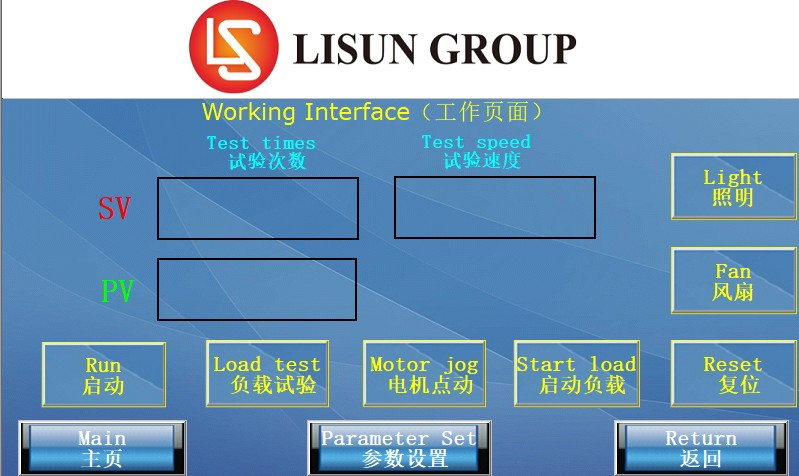

8. 将样品和电极安放调试完成后，请进入触摸屏控制系统点击“欢迎进入”切换到“工作页面”：

试验次数：电极上下运动电流引弧的次数

试验速度：每分钟电极上下运动的次数（每分钟引弧次数）

启动：开始试验起动电机，开始计数计时间

负载试验：在对样品引弧试验前，需要对电流电压功率因数进行稳定的调整（通过电极短路接通负载）

电机点动：点击电机点动，传动的电极会缓慢的运动（调试电极和样品的接触角度的情况下使用）

启动负载：给负载一个电源（对调压器通电）

复位：对当前的实时参数和动作复位（参数清零，按钮动作复位关闭系统）

照明：箱体内部的LED照明灯

风机：箱体内部的排气风机，用来换气（该风机只作为一个换气的风机，非排烟雾的风机）（如果需要排烟雾请在设备所放的位置正上放1米处安装环境排烟雾系统，不得在设备上安装）

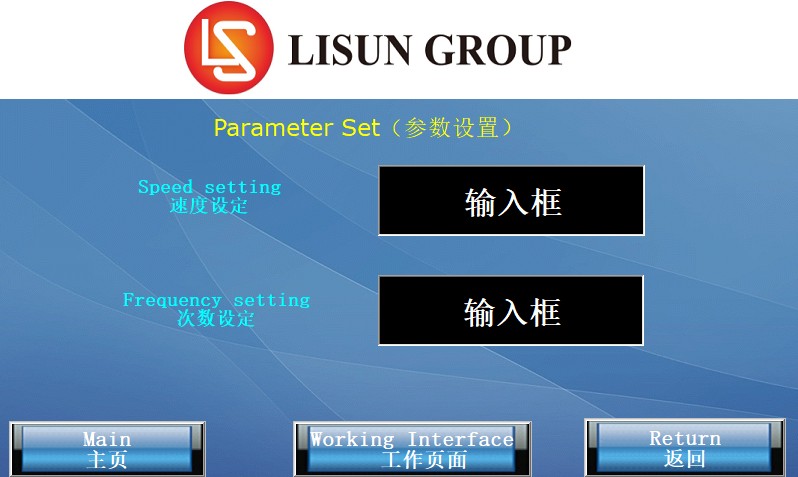

9.调试好电极后，在触摸屏内进入到“参数设置页面”：

速度设定：每分钟引弧的次数

次数设定：试验总共的次数

10.工作页面点击负载试验，该负载已经处于接通状态，负载调试方法如下：

点击“启动负载”按钮

打开功率表电源(按下电源按钮）

顺时针缓慢的转动试验电压上的手轮将电压调整到230V .

点击“负载试验”，将功率因数50%，电流32A即可（尽可能在一分钟内完成调试负载任务），功率因数低的大电流负载容易对电网造成谐波。

注意观看功率表，不得超出设备所设计的电流电压范围，否则设备会报警，并切断负载的电源，轰鸣器会发出嘀嘀嘀的声音，应立刻减小电流电压。

调试完成负载后点击取消，关闭短接负载功能

点击“启动”开始试验，

（8）试验过程中电极会有电火花喷射

4. 配件清单

1毛刷	1 把
2内六角扳手	1 套
3继电器	1 套
4实验用手套	2 双
5小平口螺丝刀	1 把
6十字螺丝刀	1 把
