1、开箱与设备基础认知

1.1 核心技术参数

LISUN型号	ESD61000-2	ESD61000-2A	ESD61000-2C
继电器品牌	中国品牌：机械寿命约20万次	美国Kilovac品牌：机械寿命约1百万次
输出电压	0.1~20kV ±5%	0.1~30kV ±5%
输出电压极性	正、负、正负交替
放电阻容套件	150pF/330Ω（可更换）		150pF/330Ω, 150pF/2000Ω, 330pF/2000Ω和330pF/330Ω（可更换）
放电电流上升时间	0.6~1ns
测试功能	单次测试、计数测试、20PPS、IEC级别、编程模式、自定义模式、接触放电、空气放电、间隔放电
触发模式	手动/自动
放电次数	1~9999
放电间隔	0.05s~99.99s
放电电极	尖头电极（接触放电）、圆头电极（空气放电）		尖头电极（接触放电）、圆头电极（空气放电）、直径30mm大圆头电极（空气放电）
供电电源	AC 100V～240V, 50/60Hz
符合标准	GB/T 17626.2（IEC/EN 61000-4-2）		汽车电子GB/T 19951（ISO 10605）、GB/T 17626.2（IEC/EN 61000-4-2）

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。

若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

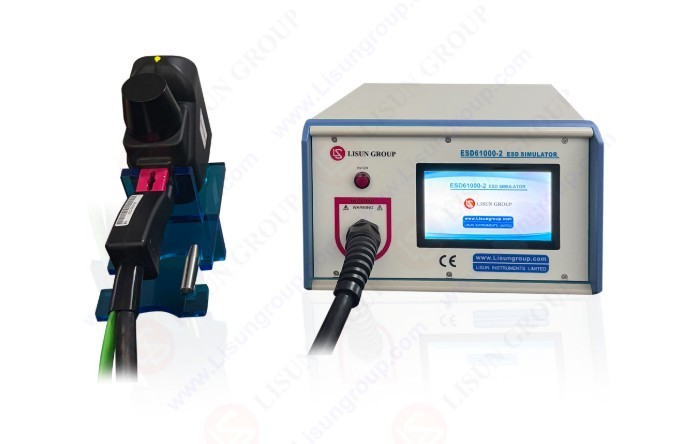

主机类：ESD61000-2系列静电放电发生器，见下图：

图1

注：静电放电发生器主机与静电放电枪为一体式，不可拆卸。

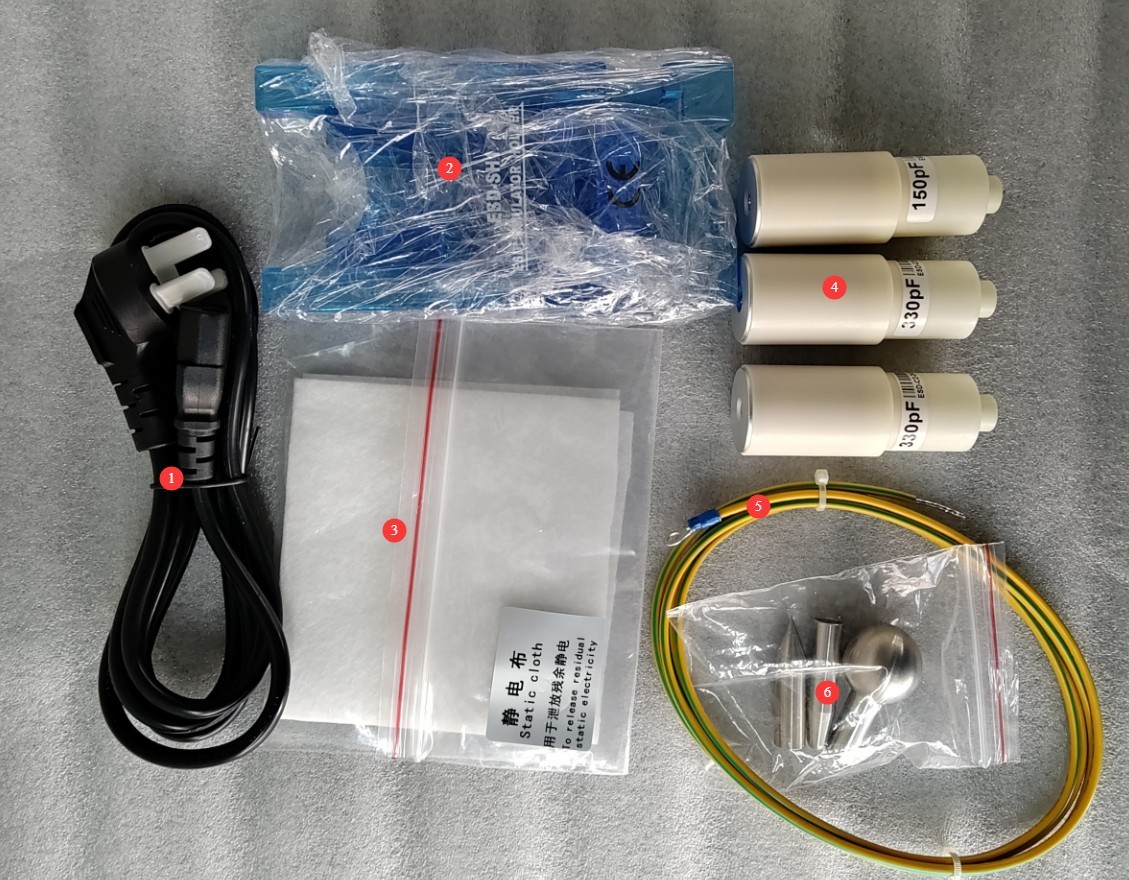

常规配件包含：①电源线；②静电枪支架；③静电布；④可替换阻容套件；⑤地线；⑥尖头电极（接触放电）、圆头电极（空气放电）、直径30mm大圆头电极（空气放电）。

图2

注：仅ESD61000-2C型号包含多个可替换阻容套件以及直径30mm大圆头电极。

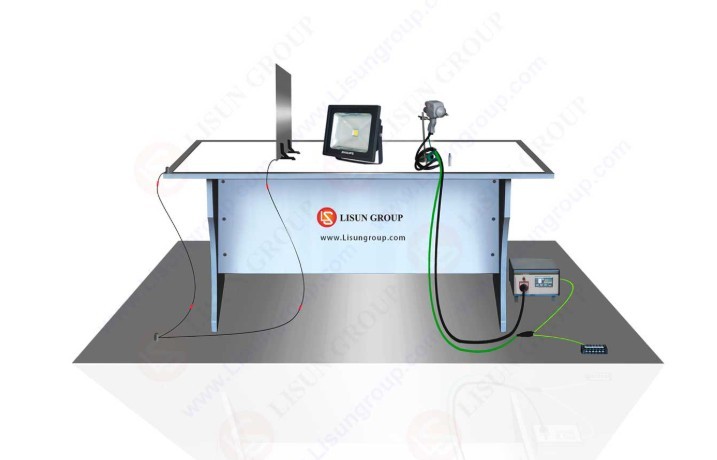

选配设备1：ESD-DESK静电测试桌，静电测试桌包含如下配件。

配件	说明
试验桌	组装后的尺寸1600*800*800mm
参考金属接地板	长2800*宽1800*厚度1.0mm
垂直耦合板	长500*宽500*厚度1.0mm
水平耦合板	长1600*宽800*厚度1.0mm
绝缘垫	长1450*宽600*厚度0.5mm
470kΩ电阻电缆	长1400mm，两根

图3

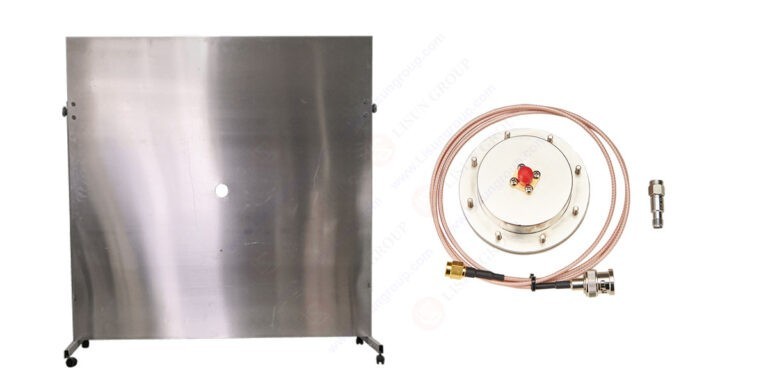

选配设备2：ESD-CALA静电枪校准套件，见下图：

图4

选配设备3：ESD-FCP汽车电子静电场耦合板，见下图：

图5

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 放置规范

放置于平稳工作台，避免倾斜、倒置，远离震动源；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 500mm，方便进行检修；设备正面处需预留至少1000mm的空间，确保操作顺畅，周围无阻碍物。

2.2 高压安全规范

2.2.1 安全检查

核实供电电源与设备匹配，确认电源接地良好，接地导线无破损、松动；

接地要求：主机保护接地端子（PGND）需用连接至参考金属接地板，接地电阻≤4Ω，接地电缆需连接牢固，无松动、断裂；

参考接地板、耦合板需与保护接地相连，所有接地连接处需低阻抗，避免放电时产生电位差；

2.2.2 操作过程安全要求

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。设备内部含高压电路，开盖可能导致触电风险，维修需联系厂家专业人员；

设备通电后，禁止触摸放电枪电极头、高压连接件及高压电缆；

操作人员手部干燥，无佩戴金属饰品，操作时建议佩戴绝缘手套；

测试过程中，EUT周围1m内禁止无关人员停留，避免意外触电或受放电干扰；

更换电极前，必须确认先停止高压输出（HV指示灯熄灭），并等待至少5分钟，确保内部高压电容完全放电；

测试时禁止进食、饮水，防止电击引发意外；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.3 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、设备介绍

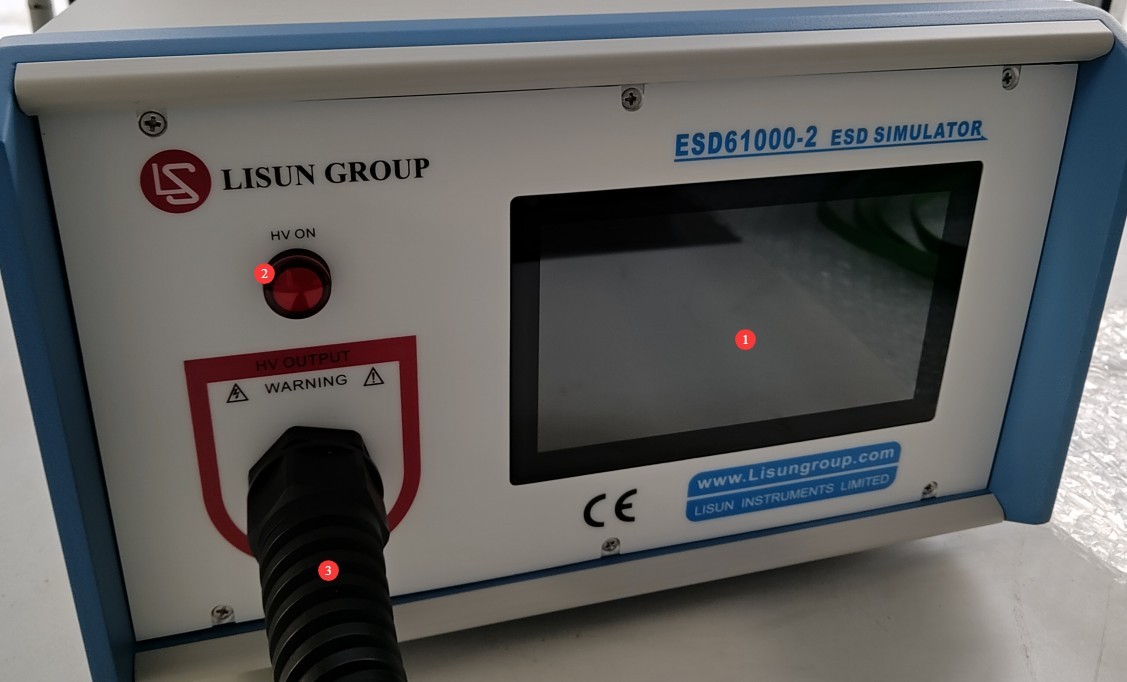

3.1 前面板介绍

编号	说明
①	触摸屏
②	高压指示灯
③	静电枪及接地线夹，不可拆卸

图5.1

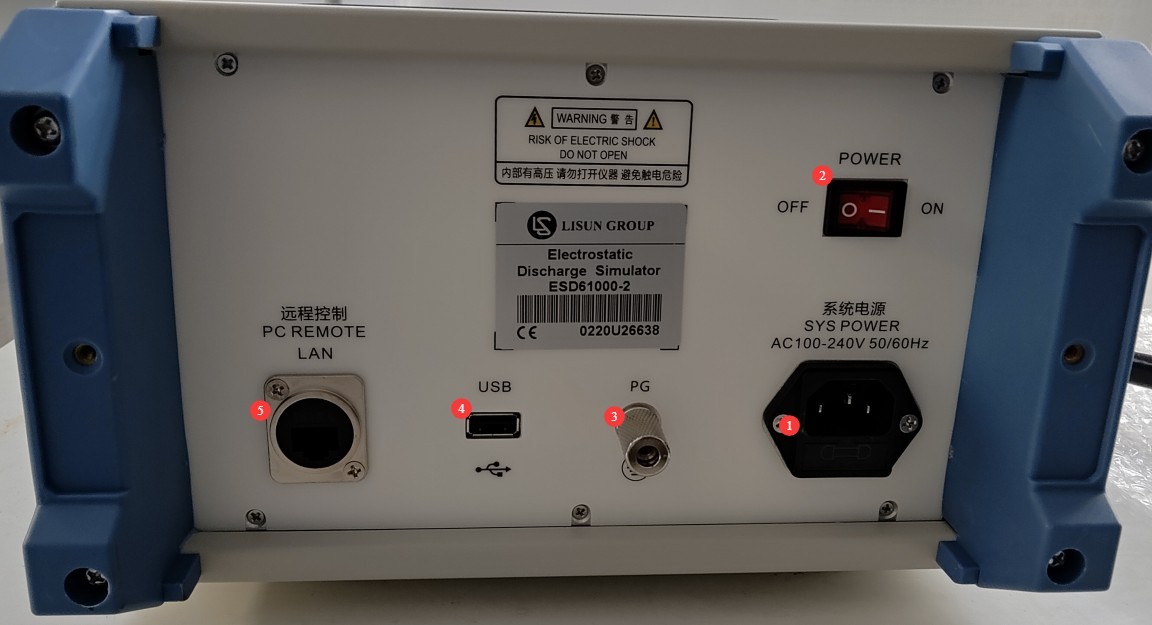

3.2 背面板介绍

编号	说明
①	电源线插孔（含保险丝），为设备连接至合适电源
②	电源开关
③	PGND保护接地端子
④	USB接口，可连接USB鼠标操控触摸屏，也可连接U盘以升级程序

图5.2

4、触摸屏程序介绍

4.1 初始界面

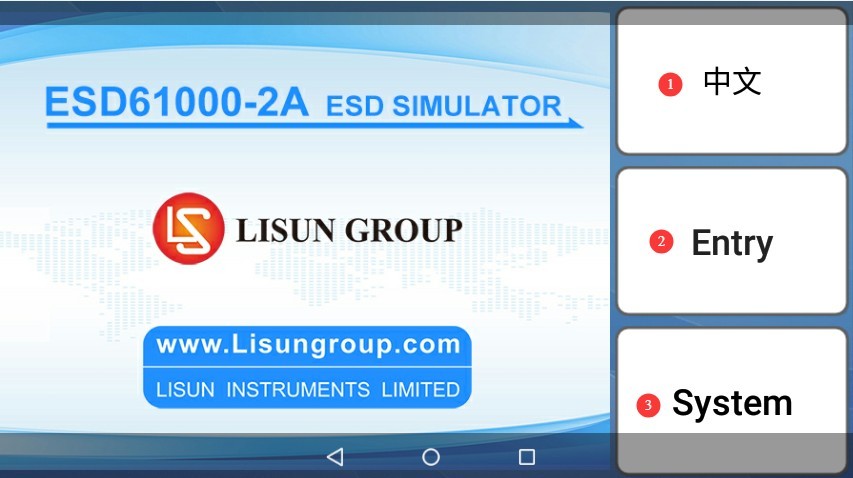

开机，稍等片刻，程序加载完成后自动进入初始界面：①中英文切换；②进入参数设置界面；③产品信息页。

图10

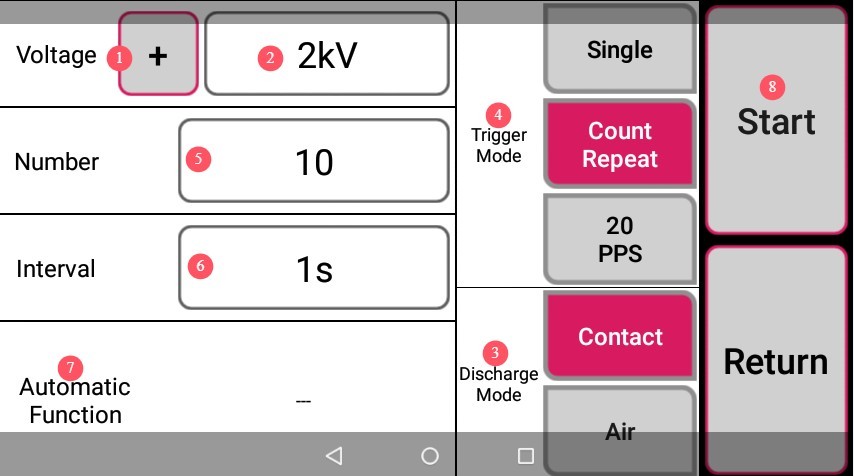

4.2 参数设置界面

①放电极性设置；②放电电压设置；③放电模式选择，接触放电Contact，空气放电Air，此界面以接触放电为例；④触发模式选择，只有在接触放电模式下才可以选择触发模式，空气放电模式下，依标准，只能使用“单次”触发模式；⑤放电次数设置；⑥放电间隔时间设置；⑦若需要自动功能（极性自动切换，电压自动切换）请点击此处进行设置；⑧点击开始后，设备会进入充电状态。

图11

关于触发模式：
“单次”表示每按一下放电枪的扳机就放电一次；
“重复”表示按下并释放扳机后，仪器进入自动重复放电状态，并对放电进行计数，计数到设定的放电次数后，自动退出放电状态。期间再次按下并释放扳机可以暂停放电，再次按下并释放扳机继续放电，放电次数延续计数；
“20PPS”表示0.05s快速扫描模式，操作方法和“重复”模式相同，只是以0.05s间隔自动进行重复放电。

4.3 自动功能界面

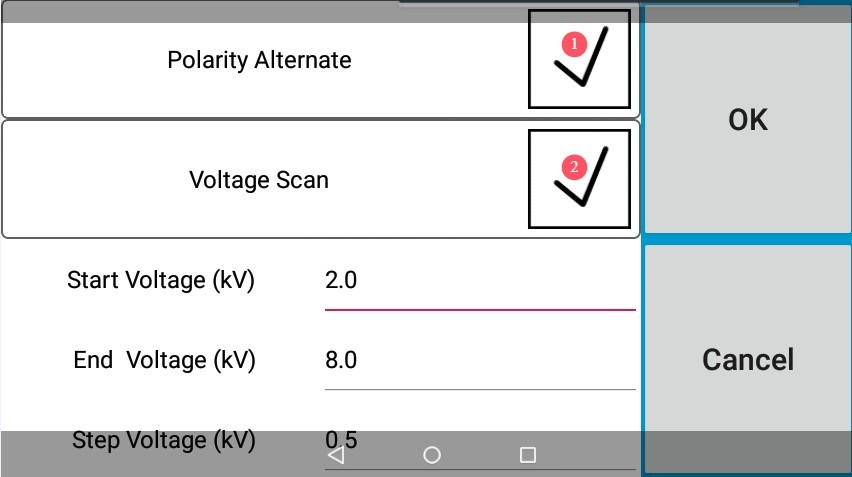

①勾选“极性切换”则测试过程中可自动切换极性；②勾选“电压扫描”并在输入框内输入起始电压、结束电压及步进电压，测试时可按设置的进行自动测试。

图12

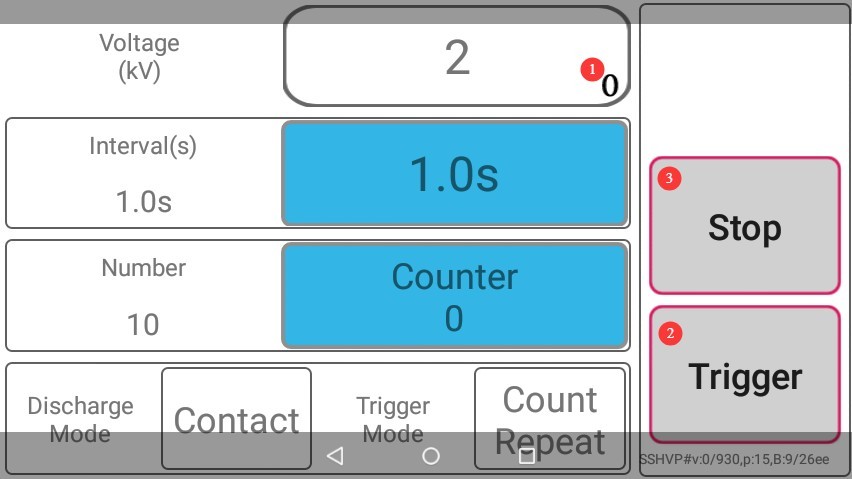

4.4 充电及测试界面

①充电完成即此处显示100%后才可进行测试，同时主机前面高压指示灯亮起；②充电完成后，可点“触发”或者扣动放电枪上扳机进行静电放电测试；③点击“停止”可返回参数设置界面。

图13

注1：触发模式为单次时，扣动扳机的间隔时间不能少于1s。

注2：使用自动功能进行测试时，程序在切换极性或切换电压时，会自动返回参数设置界面，无需人为进行干扰，然后自动进入充电及测试界面，待设备再次充电完成后，方可点“触发”或者扣动放电枪上扳机继续进行测试。

5、试验前准备

5.1 试验环境准备

温度：调节实验室温度至23℃±2℃；

湿度：通过除湿机或加湿器将相对湿度控制在45%-75%，禁止在结露环境下测试；

场所内无强电磁干扰、无腐蚀性气体、无易燃易爆品、无粉尘、通风良好，防止电火花引发危险；

大气压力：确保在86-106kPa范围内，若实验室海拔较高，需记录气压值用于试验报告。

5.2 设备连接

5.2.1 设备摆放

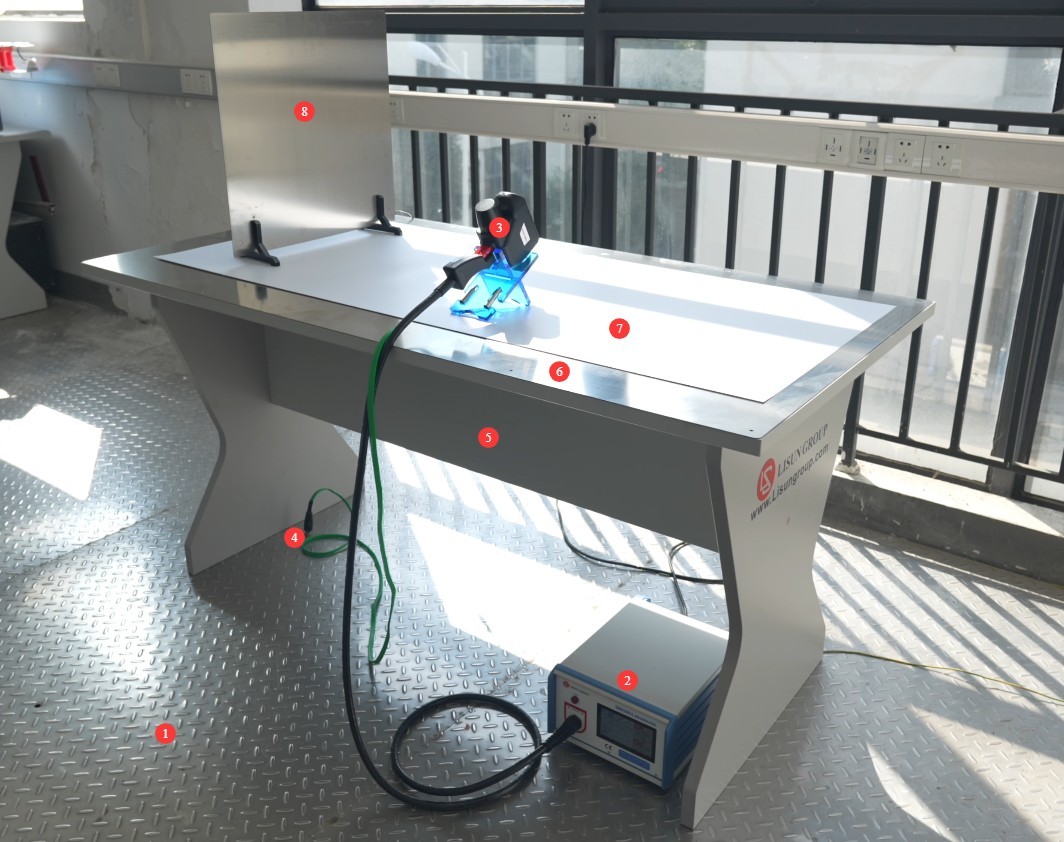

①参考金属接地板；②静电放电发生器；③静电放电枪；④放电枪接地线夹；⑤木质试验桌；⑥水平耦合金属板（HCP）；⑦绝缘垫；⑧垂直耦合板（VCP）。

图6

5.2.2 接地系统连接

主机接地：用接地线将主机背面PGND端子与参考金属接地板牢固连接，确保接触良好；

放电枪接地：将放电枪接地线夹连接到参考金属接地板，避免感应干扰；

耦合板接地：水平/垂直耦合板通过470kΩ电阻电缆与参考金属接地板连接，电阻需固定牢固，经得起测试电压，避免短路。

参考金属接地板接地：参考金属接地板需要牢固连接至大地，保证所有接地线的接地电阻≤4Ω。

5.2.3 放电枪配件安装

更换电极：根据需要，更换对应的电极，电极可逆时针旋转旋下，顺时针旋转安装。

图7

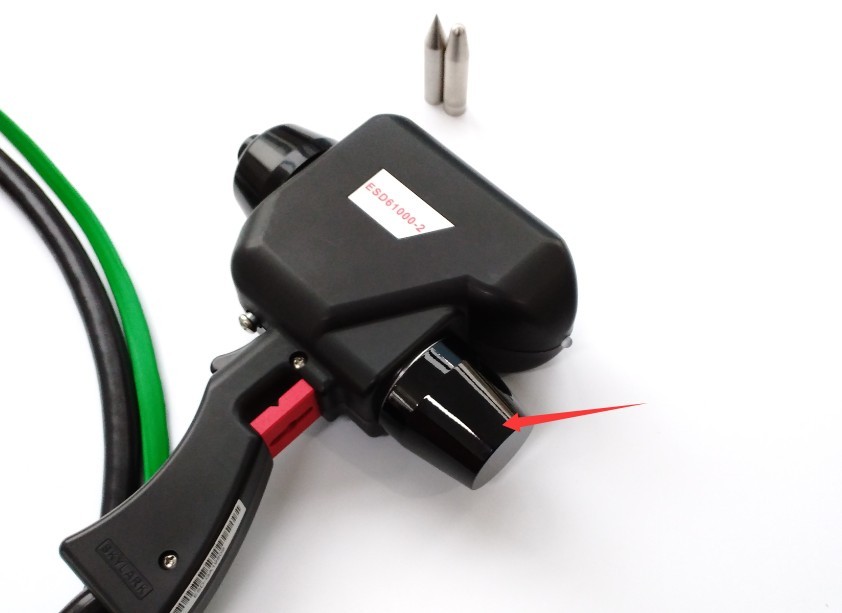

更换阻容套件：如您购买了多个阻容套件，可将下图所标记的阻容套件盖逆时针旋下：

图8

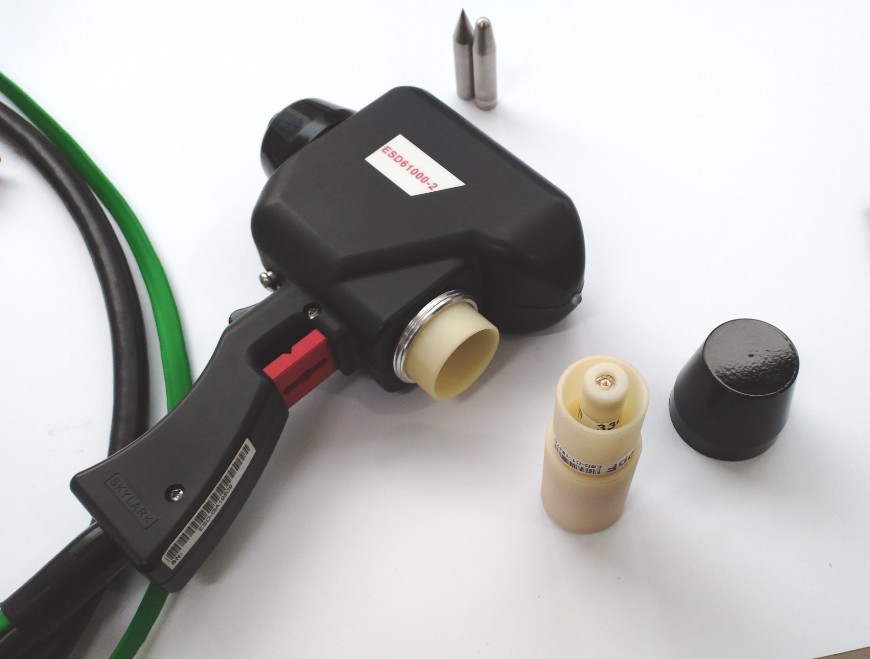

更换好对应的阻容套件，再将其顺时针装回即可。

图9

5.3 EUT（被测设备）准备

5.3.1 EUT安装与固定

EUT与墙壁、其他导电物体（包括操作人员）间距不小于1m；

台式EUT：放置在水平耦合板上方的0.5mm厚绝缘垫上，EUT边缘与耦合板边缘间距不小于0.1m，若EUT过大，可拼接两张试验桌，耦合板重叠部分不小于0.3m；

地面式EUT：放置在参考金属接地板上方的0.1m厚绝缘垫上，EUT与垂直耦合板间距为0.1m，垂直耦合板尺寸为0.5×0.5m²；

EUT固定需稳固，避免测试过程中移位，同时保持EUT正常安装状态（如固定支架、接线方式与实际使用一致）。

5.3.2 EUT供电与接线

按照EUT额定供电要求接通电源，电源线需按实际使用情况布置，避免与放电枪电缆缠绕；

若EUT需连接信号电缆，信号电缆需远离参考金属接地板和耦合板，长度与实际应用一致，必要时使用屏蔽电缆并正确接地；

EUT需提前通电预热，进入正常工作状态（如运行测试软件、输出额定信号），确保测试时处于稳定工作模式。

5.4 标准依据与试验方案确认

5.4.1 严酷度等级确定

根据EUT的安装环境和使用场景，依据GB/T 17626.2-2018选择严酷度等级，常见等级如下：

严酷度等级	接触放电电压（kV）	空气放电电压（kV）	适用场景
1级	2		湿度较高（≥35%）、无人造织物环境
2级	4		湿度中等（10%-35%）、少量人造织物环境
3级	6	8	湿度较低（≤50%）、较多人造织物环境（如办公室）
4级	8	15	湿度低（≤10%）、大量人造织物环境（如干燥车间）
特殊级	自定义		由厂家与用户协商确定

5.4.2 试验模式与参数规划

放电模式：确定采用接触放电（EUT导电表面）、空气放电（EUT绝缘表面或插座）或间接放电（耦合板放电）。

核心参数：放电电压、极性（正/负/交替）、放电次数（单极性通常10次/点）、放电间隔（常规1s，快速扫描0.05s）、触发模式（接触放电可选单次/重复/20PPS，空气放电仅单次）。

注：触发模式设置为20PPS，放电间隔会自动变为0.05s。

测试点规划：列出EUT的可触及导电表面、绝缘表面、插座等关键测试点，确保覆盖操作人员可能接触的所有部位（参考GB/T 17626.2-2018附录A）。

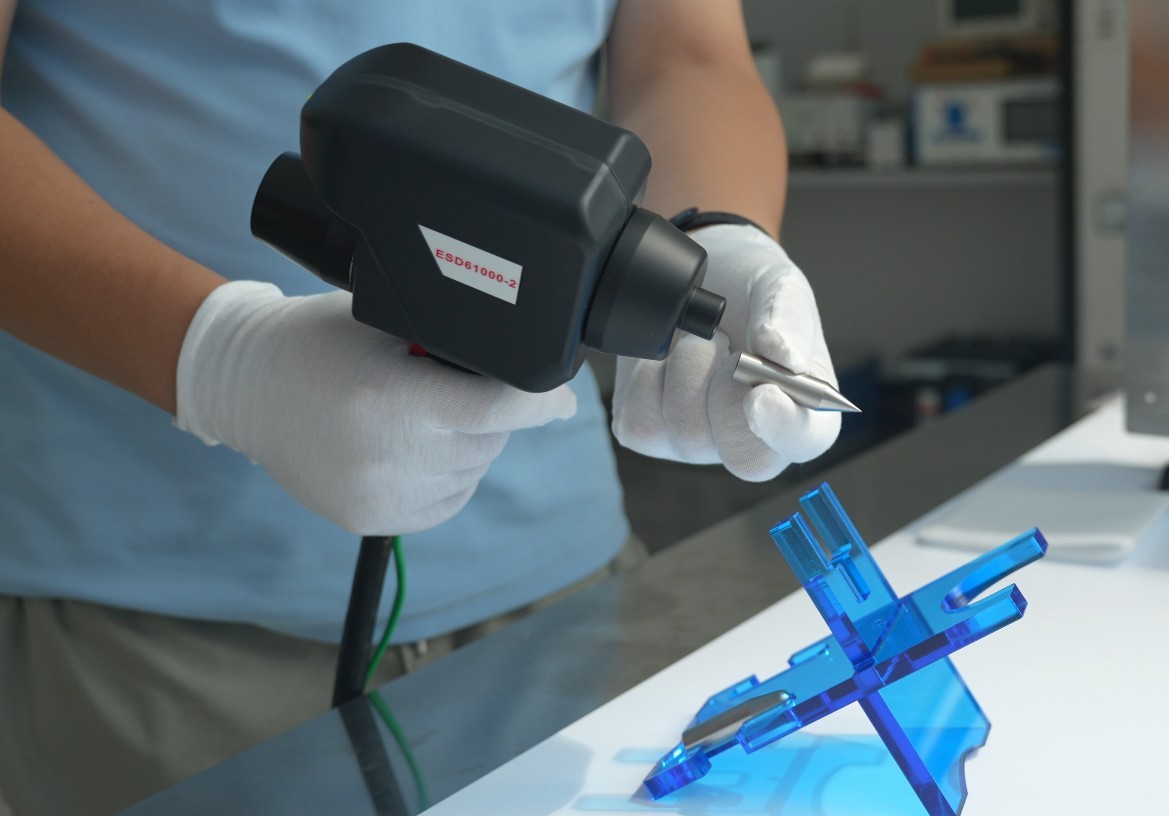

6、静电放电试验操作步骤（参考GB/T 17626.2-2018）

6.1 接触放电试验（EUT导电表面测试）

手持放电枪，将圆锥形电极头垂直紧贴EUT导电测试点，确保接触良好（无间隙）；

扣动放电枪扳机（单次模式）或扣动一次后释放（连续/20PPS模式），完成一次或连续放电；

每完成一个测试点的设定次数放电后，移动放电枪至下一个测试点并重复进行测试；

测试过程中实时观察EUT工作状态（如显示是否正常、是否报错、功能是否中断），记录异常情况。

注：若为单次触发模式，为模拟单次静电放电，在施加每个静电放电脉冲之前，应使用静电布消除受试设备上的电荷。

6.2 空气放电试验（EUT绝缘表面/插座测试）

手持放电枪，使球形电极头远离EUT测试点（距离≥电压对应距离，1kV对应1mm，如15kV需≥15mm）；

扣动放电枪扳机并保持不放，以垂直于EUT表面的角度缓慢靠近测试点，直至产生放电火花；

火花产生后立即释放扳机，并将放电枪向后撤离（避免多次放电），完成一次空气放电；

间隔1s后，进行下一次放电测试，完成设定次数放电（每点10次，正负极性各5次或按标准要求）；

测试过程中观察EUT是否出现功能异常，记录放电点位置和异常现象。

注：若为单次触发模式，为模拟单次静电放电，在施加每个静电放电脉冲之前，应使用静电布消除受试设备上的电荷。

6.3 间接放电试验（耦合板放电测试）

6.3.1 参数设置

选择放电模式为“接触放电（Contact）”，触发模式选“重复”；

输入放电电压（按严酷度等级）、放电次数（每面10次）、放电间隔（1s）；

6.3.2 放电操作

将放电枪圆锥形电极头垂直接触耦合板表面（水平耦合板均匀选取3个放电点，垂直耦合板选取2个放电点）；

扣动扳机启动连续放电，完成设定次数后移动至下一个放电点；

完成所有耦合板放电点测试后，记录EUT是否受间接放电干扰。

6.4 试验结果记录

参考GB/T 17626.2-2018附录B：

等级	定义	通过判定
A	在制造商、委托方或购买方规定的限值内性能正常	无条件通过
B	功能或性能暂时丧失或降低，但骚扰停止后能自行恢复，无需操作者干预	需与制造商/用户协商，通常视为通过
C	功能或性能暂时丧失或降低，需操作者干预或系统复位才能恢复	需与制造商/用户协商，视应用场景而定
D	因设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低	无条件不通过

7、试验结束操作

7.1 测试终止流程

所有测试点完成后，或点击“停止”测试，高压指示灯熄灭，程序自动返回参数设置界面；

关闭EUT电源，断开EUT与供电电源、信号电缆的连接；

更换其它EUT进行测试，或关闭静电放电发生器主机电源开关。

7.2 设备与环境整理

拆卸放电电极头，并清洁（去除电极头污渍），妥善保管（避免尖端磨损）；

清洁主机表面（用干燥软布擦拭）、放电枪、耦合板、参考金属接地板等。

7.3 长期存储要求

设备长期不使用时，需存放在干燥通风环境（温度10℃-40℃，相对湿度≤60%），避免潮湿、震动、阳光直射；

存储前需断开所有连接，将电极头、电缆、耦合板等部件单独包装，主机套上防尘罩；

每个月开机通电30分钟，避免内部元器件受潮老化。

8、设备日常维护与保养

8.1 每周维护

8.1.1 电极头维护

检查接触放电电极头，若尖端磨损、钝化、变形，需及时更换电极，避免影响放电效果；检查空气放电电极头是否有划痕、污渍，用棉签蘸无水乙醇擦拭干净。

8.1.2 电缆与连接件维护

检查高压电缆外皮是否破损、开裂，若有破损需立即停止使用，联系厂家更换；

8.2 每月维护

8.2.1 阻容套件检查

旋下放电枪阻容套件盖，检查内部150pF电容、330Ω电阻是否松动、氧化，若有氧化需清洁引脚或更换；

确认阻容套件盖旋紧，避免测试时高压泄漏。

8.2.2 放电参数校准（参考GB/T 17626.2-2018 5.4）

用校准过的高压表测量放电电压，误差需在±5%（1kV以上）或±10%（0.1kV-1kV）范围内；

用1000MHz带宽示波器测量放电电流波形，确认上升时间（0.8ns±25%）、峰值电流等指标符合标准要求；

若参数超差，联系厂家进行专业校准，不可自行调整内部电位器。

9、常见故障排查与处理

9.1 开机相关故障

9.1.1 主机无法开机

可能原因：电源线未插紧、电源插座无电、保险丝熔断、主机电源故障；

处理方法：检查电源线插头与主机、插座连接是否牢固，更换电源插座测试；检查保险丝是否熔断，更换同规格保险丝；若仍无法开机，联系厂家维修（禁止自行拆卸主机）。

9.1.2 触摸屏无响应

可能原因：触摸屏表面有污渍、设备未完成自检、触摸驱动故障；

处理方法：用干燥软布擦拭触摸屏表面，去除污渍；关闭电源，等待1分钟后重新开机，完成自检后再操作；若仍无响应，通过USB连接鼠标操作，联系厂家更新软件或维修触摸屏。

9.2 放电相关故障

9.2.1 高压指示灯不亮

可能原因：设备未进入待放电状态；

处理方法：参数设置好后，点击“开始”后等待充电完成。

9.2.2 放电电压不准

可能原因：阻容套件松动、电压校准超期、高压电缆老化；

处理方法：旋紧阻容套件盖，检查内部电容、电阻连接是否牢固；联系厂家进行专业校准，更新校准参数；检查高压电缆是否老化破损。

9.3 测试结果相关故障

故障现象：EUT干扰过大（非EUT本身问题）

可能原因：接地不良、测试环境有电磁干扰、耦合板未正确连接；

处理方法：重新检查接地系统，确保主机、放电枪、参考接地板接地可靠；关闭测试环境中其他大功率设备、射频源，避免电磁干扰；检查耦合板与参考接地板的470kΩ电阻连接是否牢固，更换损坏的电阻。
