光辐射安全测试系统

1、设备基础认知

1.1 核心技术参数

1.1.1 波长范围

参数/型号	EN62471-A	EN62471-B	EN62471-C
波长范围	200-800nm	200-1500nm	200-3000nm

1.1.2 可测光辐射危害

光化学紫外线曝光的危险（从200nm至400nm的加权辐照），主要是对皮肤和眼睛；

近紫外线曝光的危险（从315nm至400nm的辐照度），主要是对眼睛；

视网膜蓝光危害曝光（从300nm至700nm的加权辐照）；

视网膜蓝光危害曝光（从300nm至700nm的加权辐射），主要针对小型光源；

视网膜热危害曝光（从380nm至1400nm的加权辐射）；

视网膜热危害曝光（从780至1400nm的加权辐射），弱视觉刺激；

红外辐射危害曝光（从780nm至3000nm的辐照度），主要是对眼睛；

热危害曝光（从380nm至3000nm的辐照度），主要是对皮肤。

1.2 设备配置核对

1.2.1 拆除包装

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

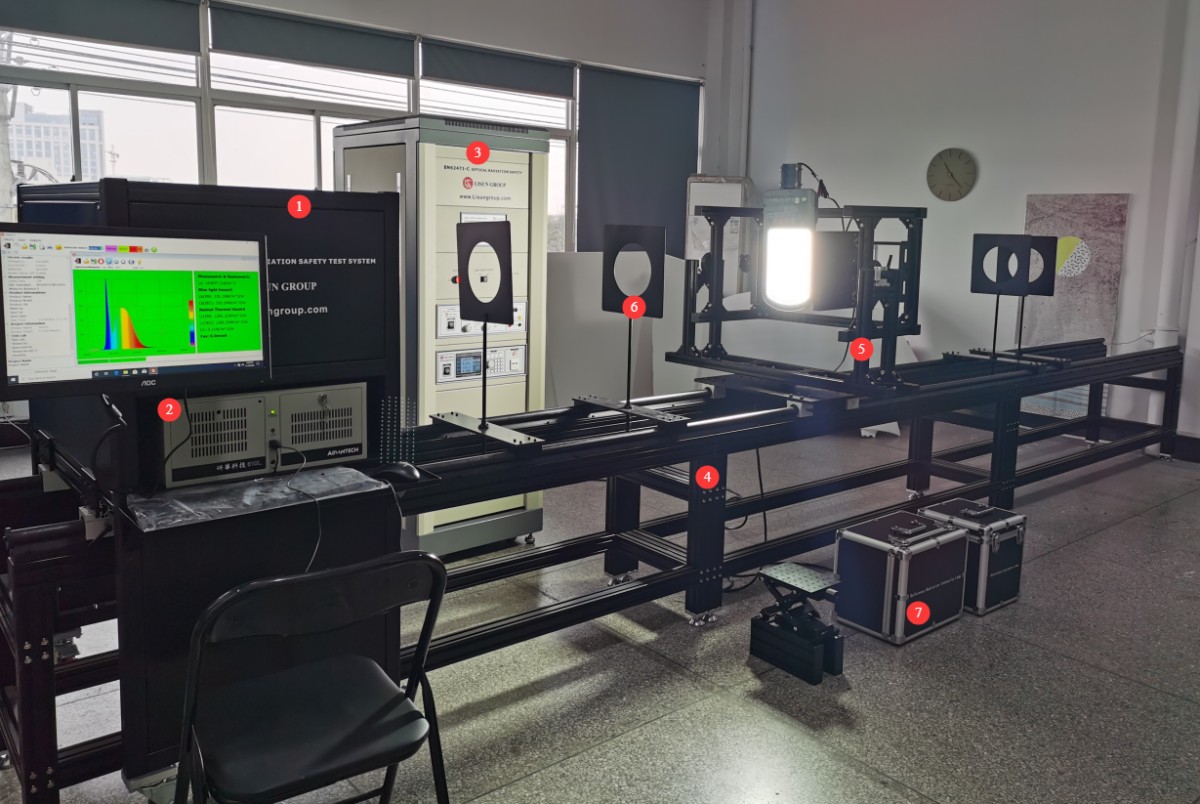

1.2.2 核心组件

编号	说明
①光学测试主机	由EsEuva光谱测量探头、光生物辐射亮度分析仪(由视网膜亮度计、LbLrLir光谱测量探头、LrLir光谱测量探头)、Eir辐照度探头（仅EN62471-C包含）、Er辐照度探头（仅EN62471-A不包含）组成
②工控机	工控机主机、显示屏、鼠标键盘等
③机柜	内含LS系列功率计、DC系列恒压恒流直流电源、LSP系列纯正弦波交流电源

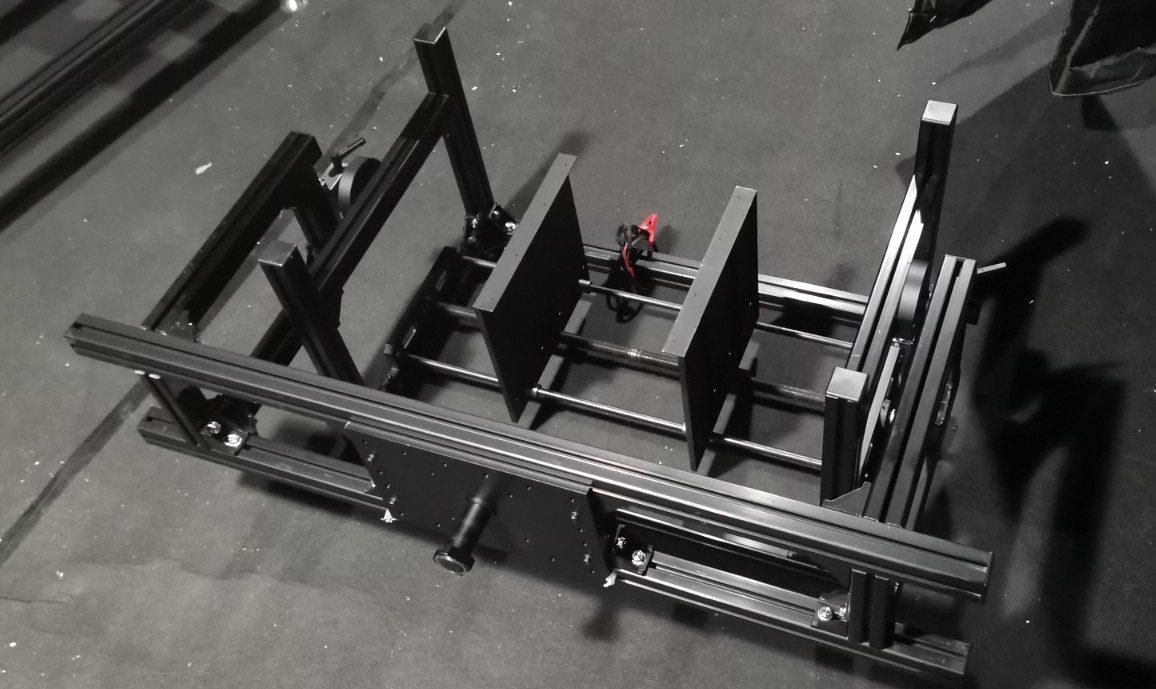

④光学导轨	根据长度要求，拼接而成。光学测试主机、被测样品及样品安装台等均安装于导轨上
⑤样品安装台及夹具	角度可调，用于安装被测样品
⑥遮光板	若干，可放于被测样品与光学测试主机之间，以避免杂散光进入探头
⑦其它组件	标准灯、标准照度计及其它辅助装置

注：本图仅展示设备，实际使用时需将设备安装在暗室中。

1.2.3 电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、注意事项

2.1 电气安全

系统需连接AC 220V±5%，频率50Hz/60Hz稳定电源，确保接地良好，接地电阻≤4Ω。禁止在电源接线松动、线缆破损的情况下使用设备。

2.2 环境安全

光学暗室在使用时，环境温度需控制在25±1℃，相对湿度需控制在10%–65% RH；

控制室及暗室均需保持干燥、通风、无粉尘、无腐蚀性气体；

避免靠近强磁场、强电场，需放置于平整坚固地面。

2.3 暗室操作规范

2.3.1 暗室说明

请确认暗室完全按照我们提供的暗室图纸建造，若实际尺寸有出入，请在安装调试设备前告诉我们以调整方案，确保安装调试可以顺利进行以及确保测试结果的准确性；

暗室内部需要全部喷涂成哑光黑，即不反光的纯黑色，包含所有墙壁、天花板、地板、隔板、门等。照明灯、空调、电源开关等少量部件可能无法涂成黑色，只要不出现在被测样品与光学测试主机之间的光路上即可。

2.3.2暗室使用时注意事项

进入暗室时脱鞋或穿鞋套，避免携带灰尘进入暗室；

被测样品须安装牢固，避免测试过程中掉落损坏设备；

测试过程中需保持暗室密闭，避免外界光线干扰测试结果。

2.3.3 暗室不使用时注意事项

使用遮光盖将探头测试孔密封，防止灰尘进入；

保持暗室关闭，闲人免进，避免灰尘进入暗室。

2.4 校准配件操作规范

标准灯寿命为1年。若您作为实验室，需要每年对系统进行校准，可重新购买标准灯，且标准照度计也需每年进行校准。

2.5 光辐射安全警示

校准或测试时，禁止直视光源。

3、设备介绍及组装

3.1 机柜

3.1.1 机柜组装

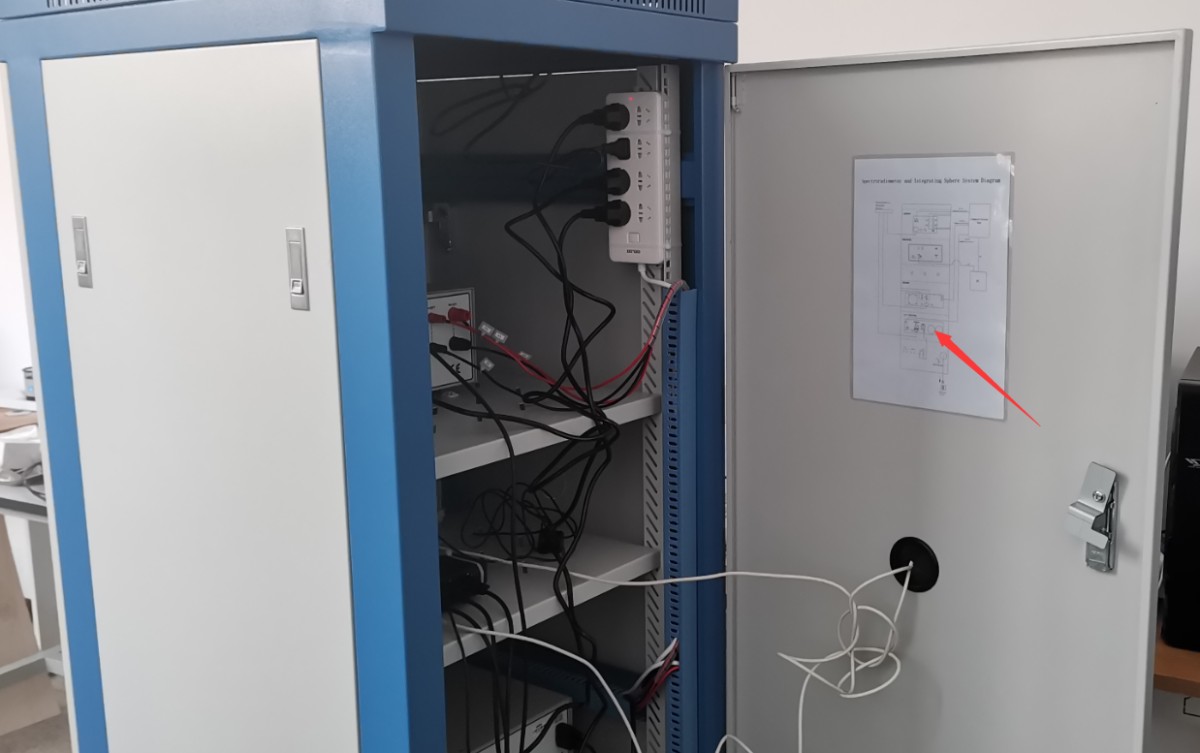

机柜后门内侧贴有接线图，请依照接线图将机柜内设备安装并连接。

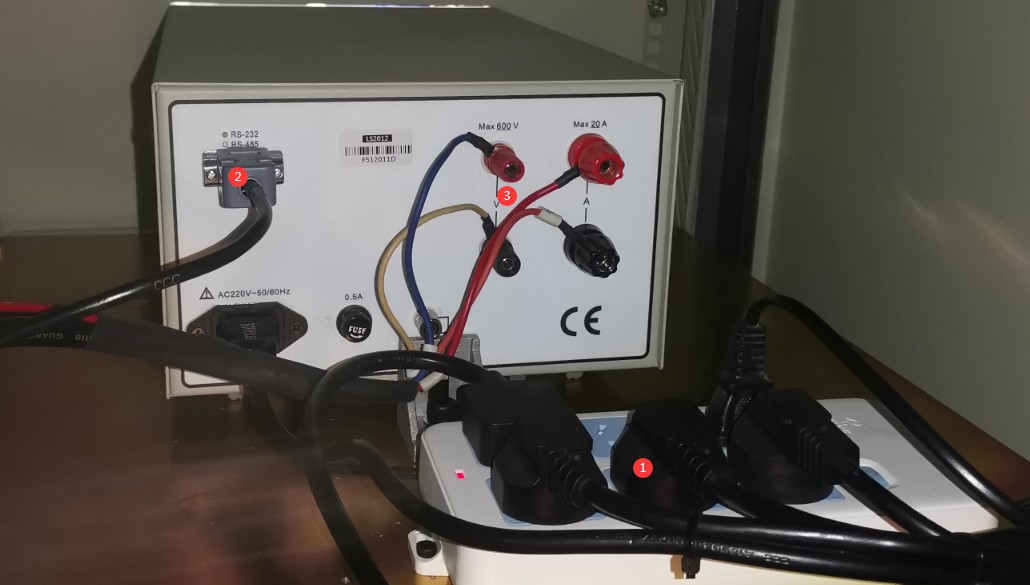

LS系列功率计接线。

编号	说明
①	将机柜内所有设备电源线，连接至机柜内电源接线板
②	RS232通讯线连接
③	电压、电流采样线，依据图纸及线上的标签进行连接

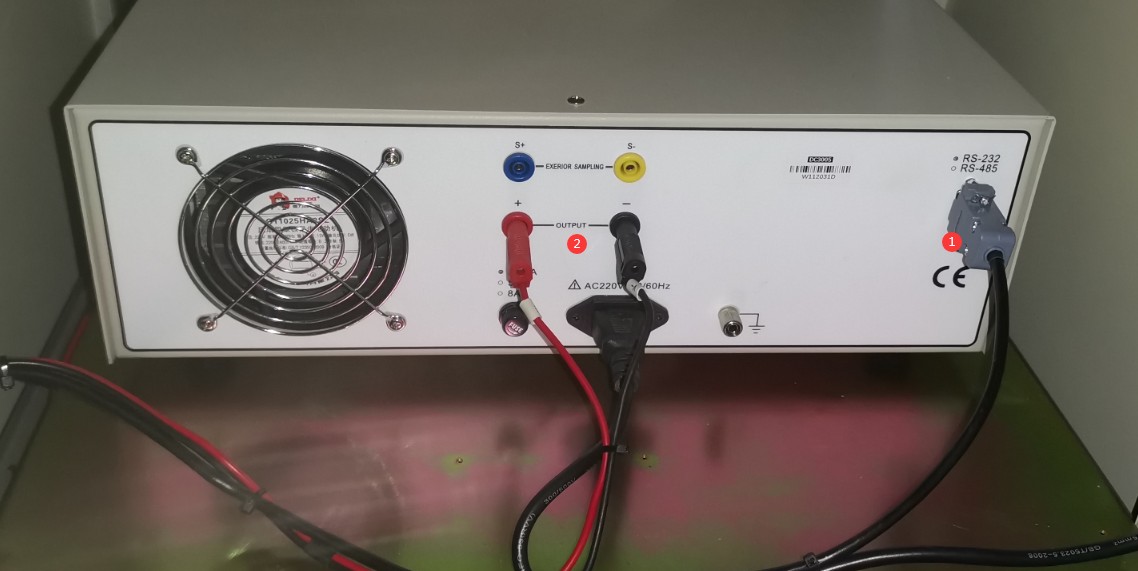

DC系列恒压恒流直流电源接线。

编号	说明
①	RS232通讯线连接
②	输出线连接，注意极性

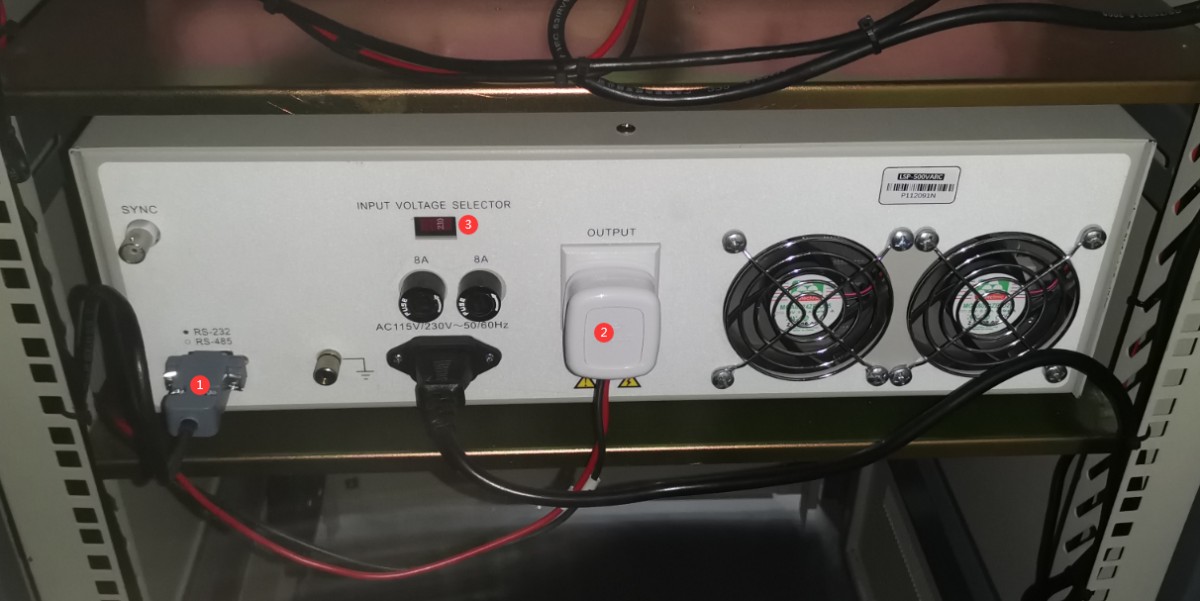

LSP系列纯正弦波交流电源接线。

编号	说明
①	RS232通讯线连接
②	输出线连接
③	输入电压切换，出厂前已设置输入220V，请勿随意拨动，否则可能将电源烧坏

3.1.2 机柜介绍

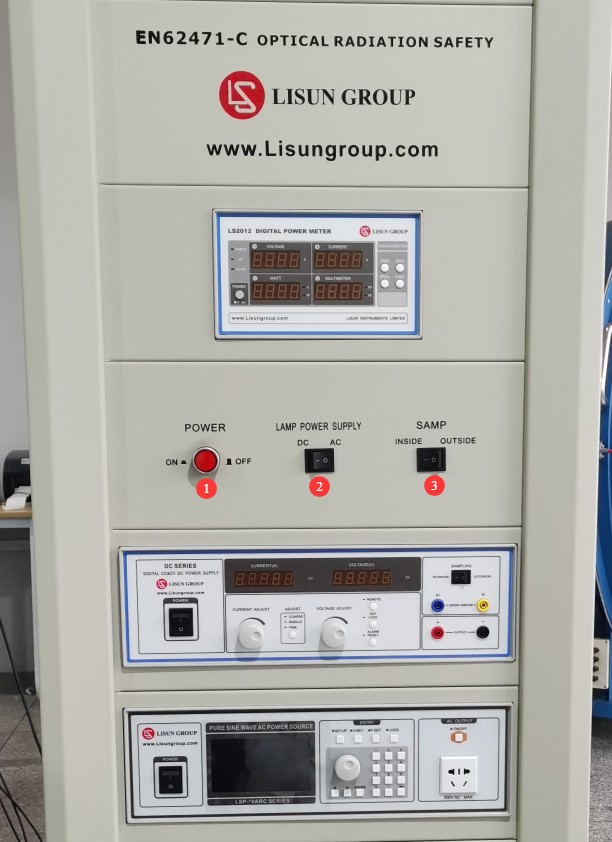

前面板。

编号	说明
①	机柜总电源开关
②	AC/DC切换开关，根据光学导轨上所安装的灯具进行切换
③	内部/外部电源切换开关，出厂默认内部（即使用机柜内的电源），当机柜内的电源功率不足，需使用外部电源时，请切换至外部

背面板。

编号	说明
①	包含一根电源线（为机柜连接至合适电源）、三根RS232通讯线（稍后参考3.2.4连接至工控机主机）
②	四芯线来自样品安装台，稍后参考3.2.3进行连接

3.2 光学导轨相关设备组装

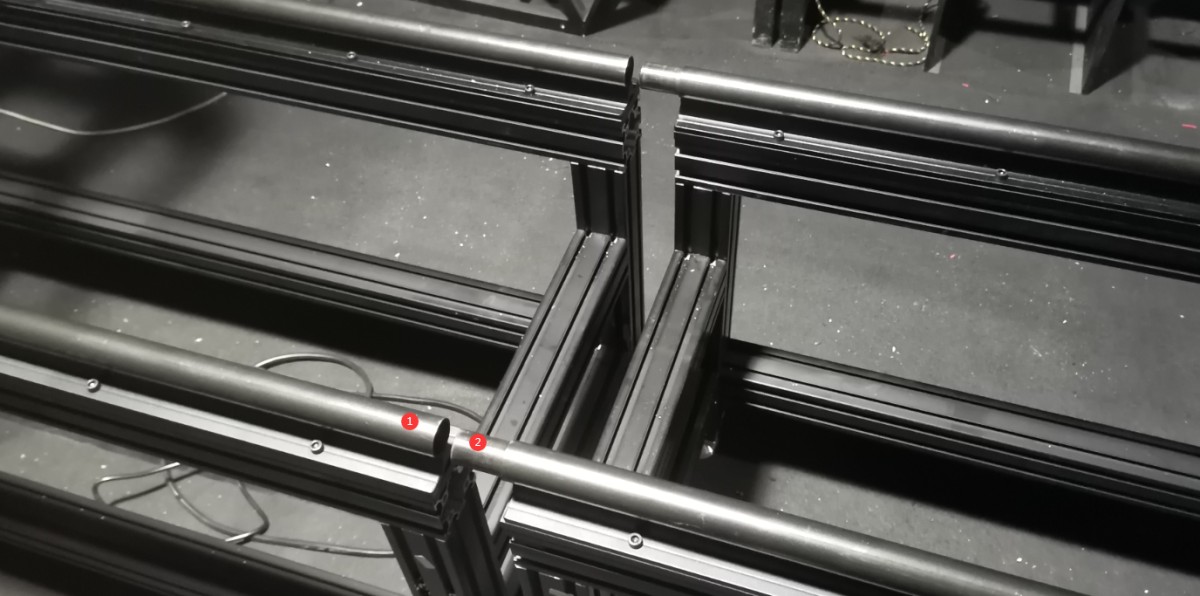

3.2.1 光学导轨

编号	说明
①	光学导轨一端为孔
②	另一端为轴
将轴插进孔内，即可完成拼接。将所有光学导轨全部拼接到一起

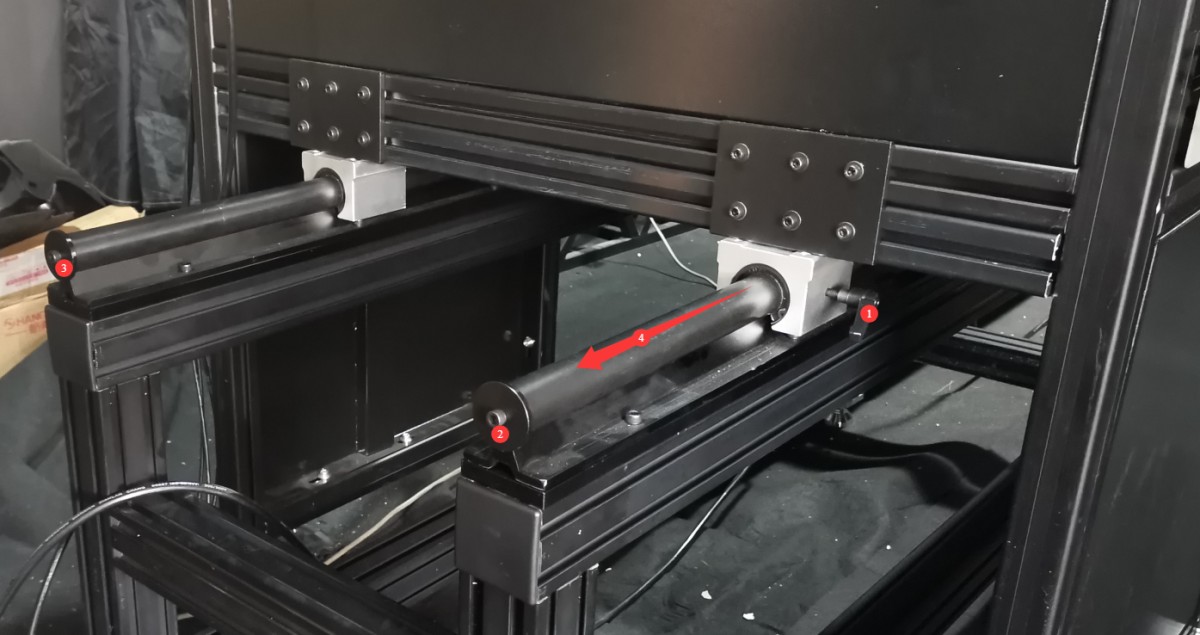

3.2.2 光学测试主机

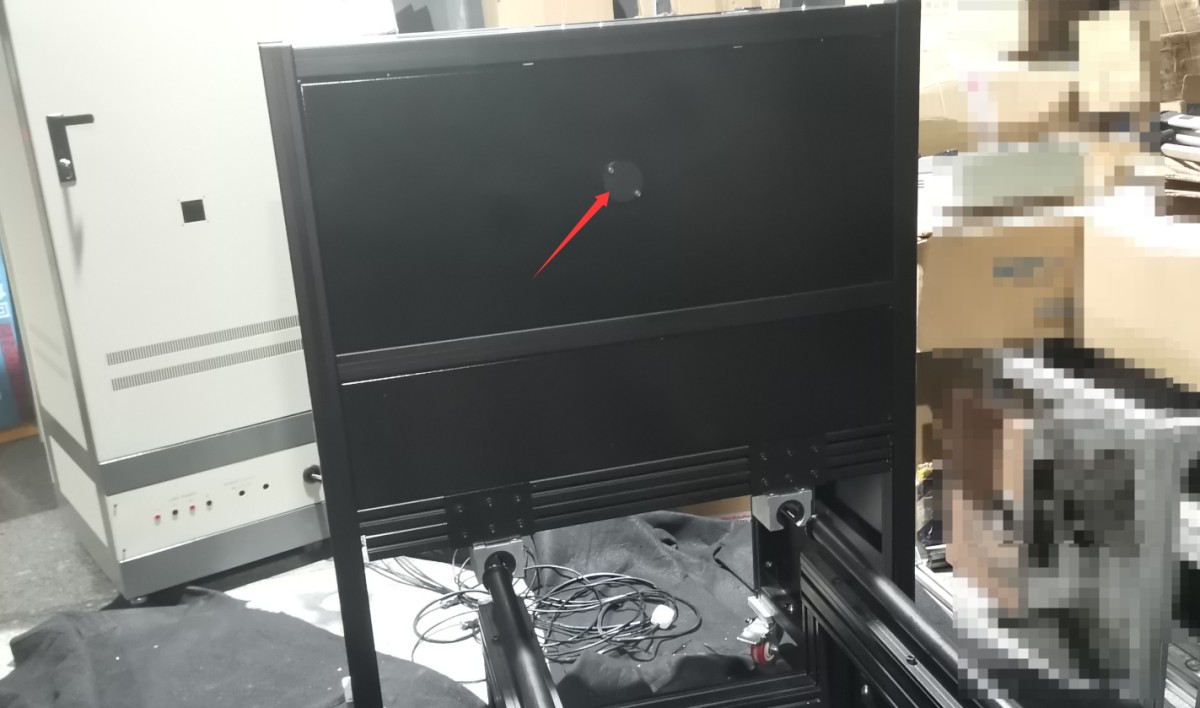

将主机从导轨一端滑入。滑入时注意小心操作，轻缓滑入，避免撞坏主机滑块轴承。有探头测试孔的这一端在内侧，首先滑入。

编号	说明
①	先将光学测试主机两侧的固定螺丝全部松掉
②③	将光学导轨此处两个挡板拆除，再将光学测试主机滑入，然后重新将两个挡板装回
④	将光学测试主机滑至与①②两个挡板紧贴后，再重新将光学测试主机两侧的固定螺丝锁紧

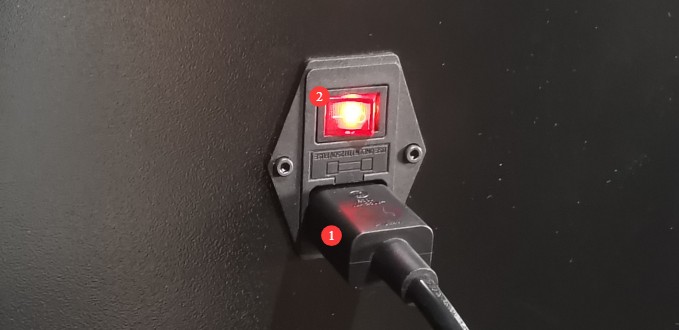

编号	说明
①	将光学测试主机电源线连接至机柜内电源接线板
②	光学测试主机电源开关

3.2.3 样品安装台和夹具

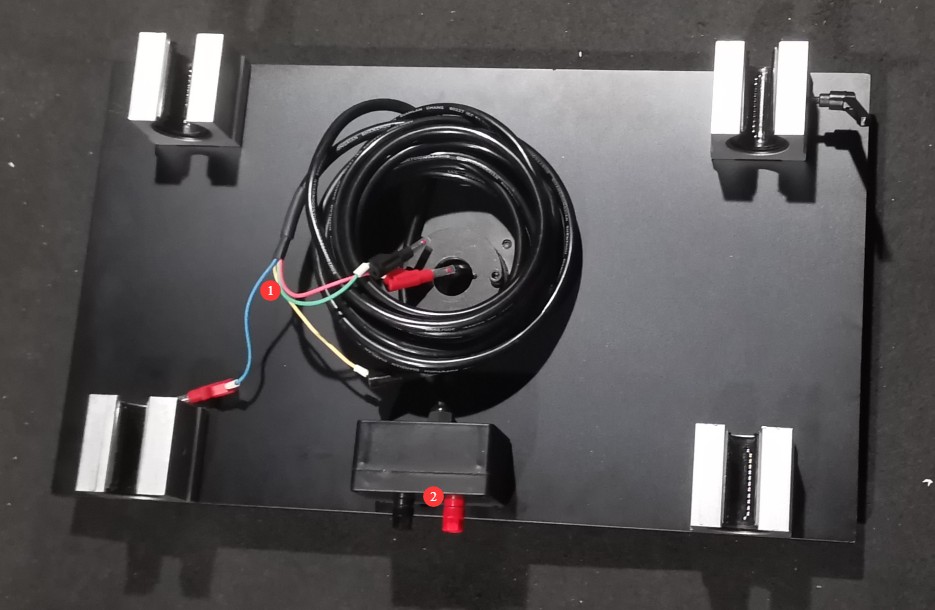

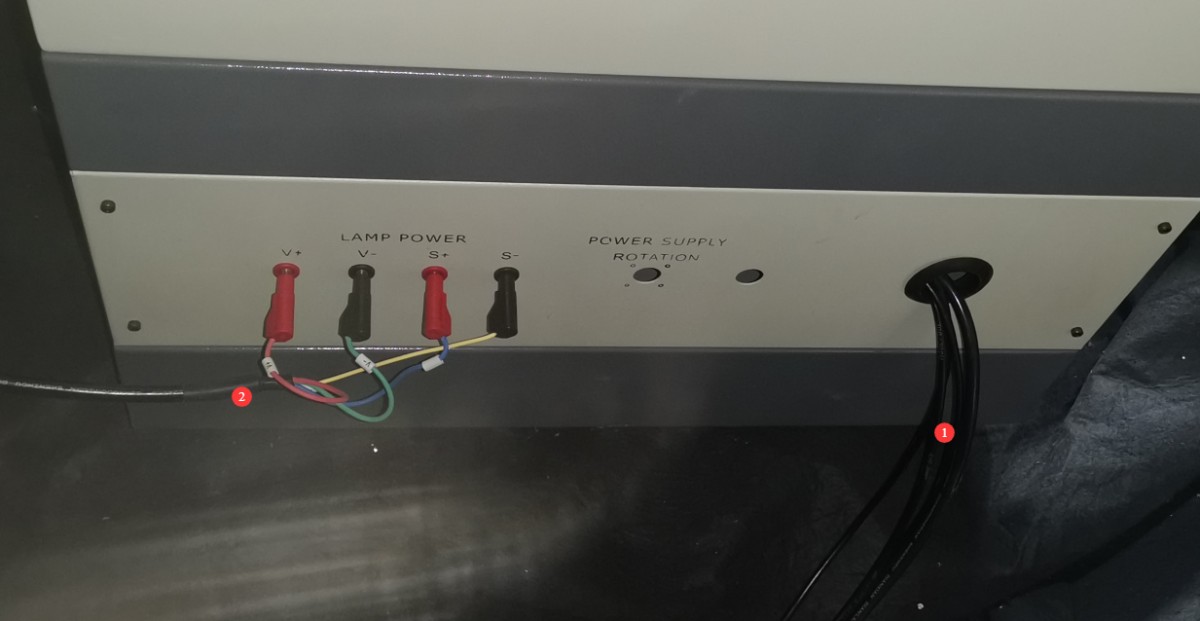

下图为样品安装台。

编号	说明
①	参考3.1.2请将其四芯线连接至机柜背面。请根据线缆上的标签及机柜接线端子的标记一一对应进行连接
②	红黑端子用于连接标准灯或者您的被测样品

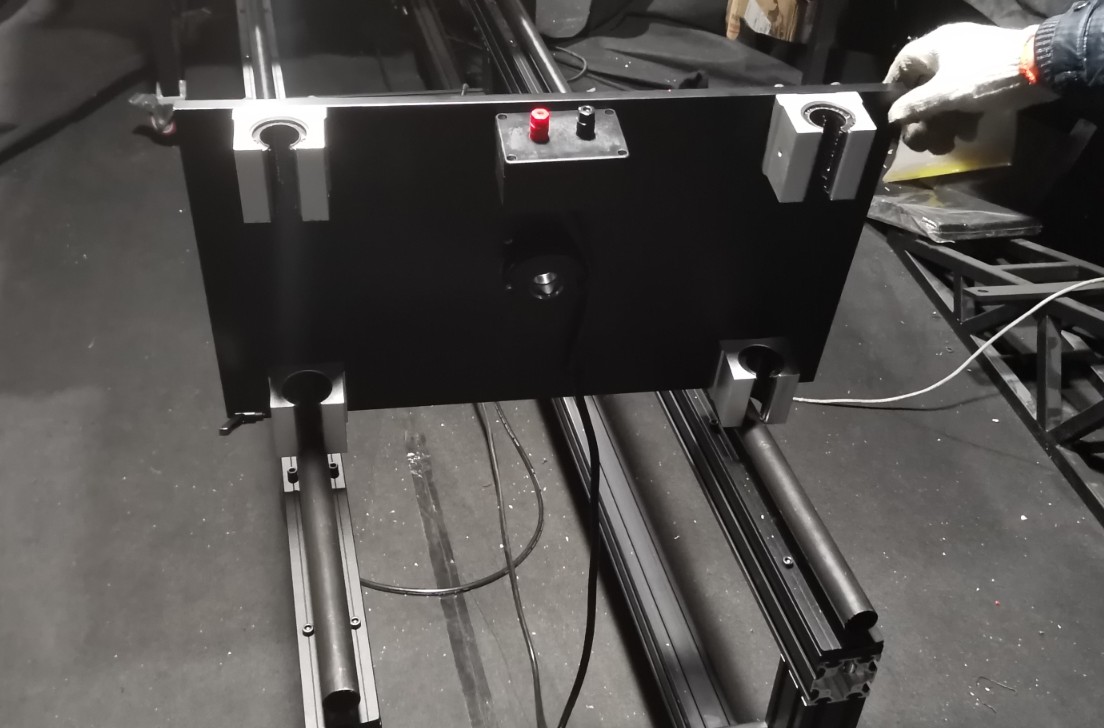

将样品安装台从光学导轨另一端滑入。

下图为夹具。

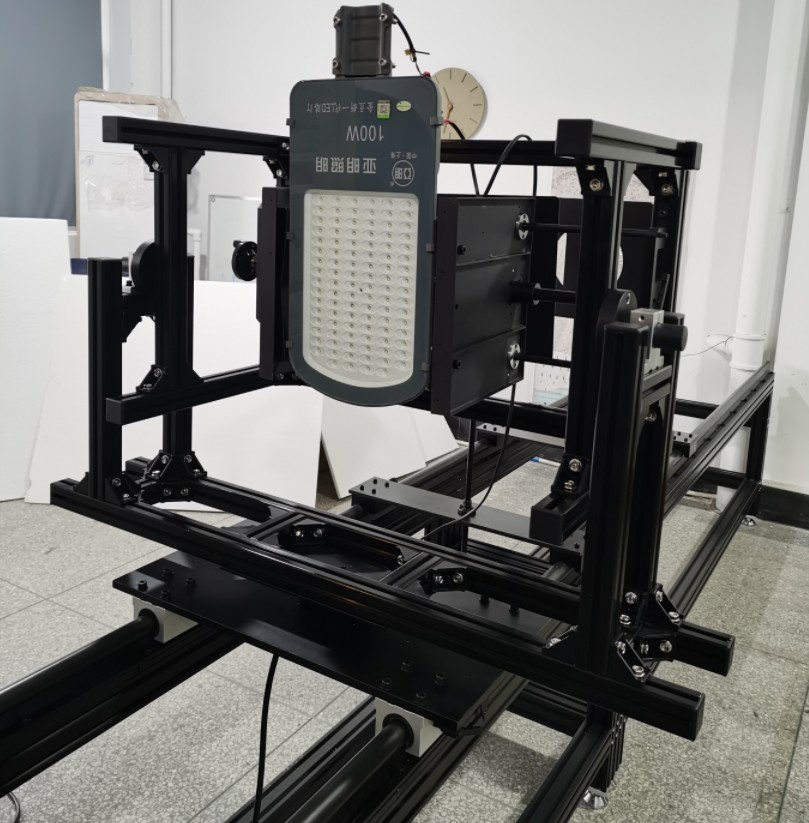

将夹具安装至样品安装台，夹具方向可调，安装效果见下图。

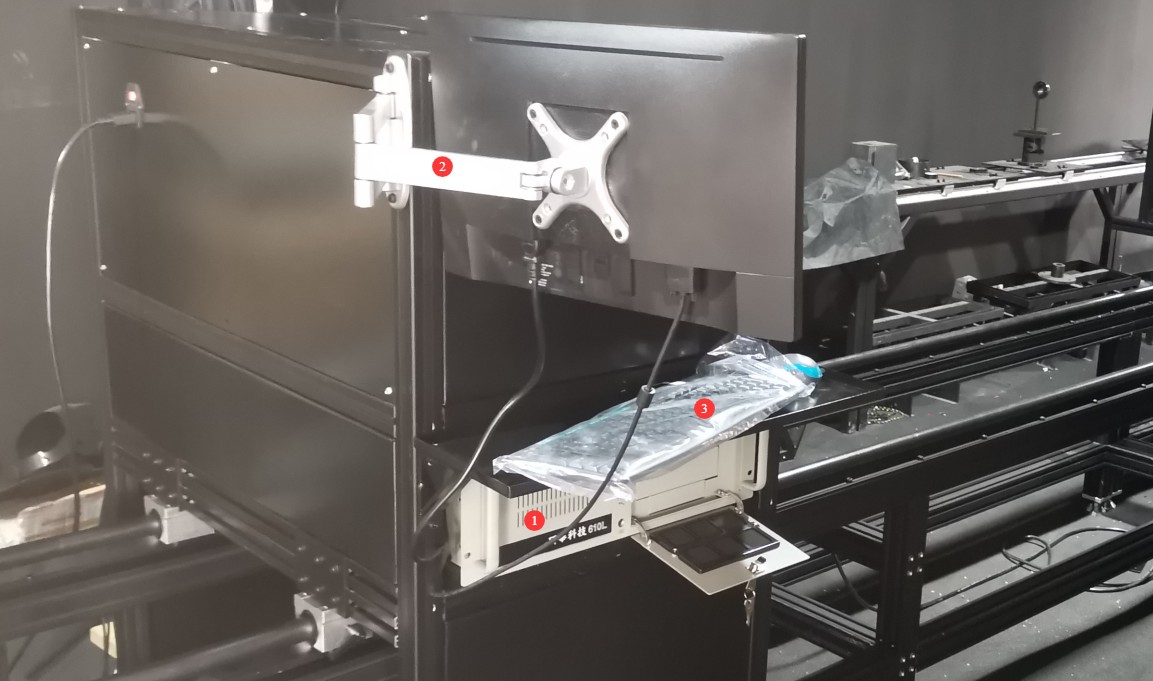

3.2.4 工控机

根据以下图示，将工控机相关组件组装好。

编号	说明
①	主机
②	显示器支架及显示器
③	鼠标、键盘

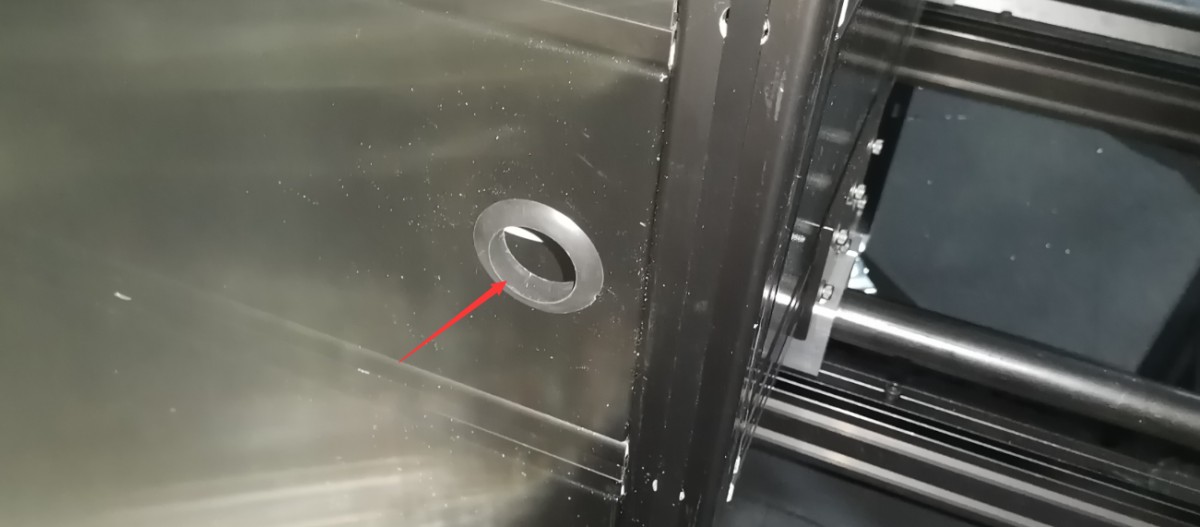

将机柜三根RS232通讯线穿过光学测试主机开孔：

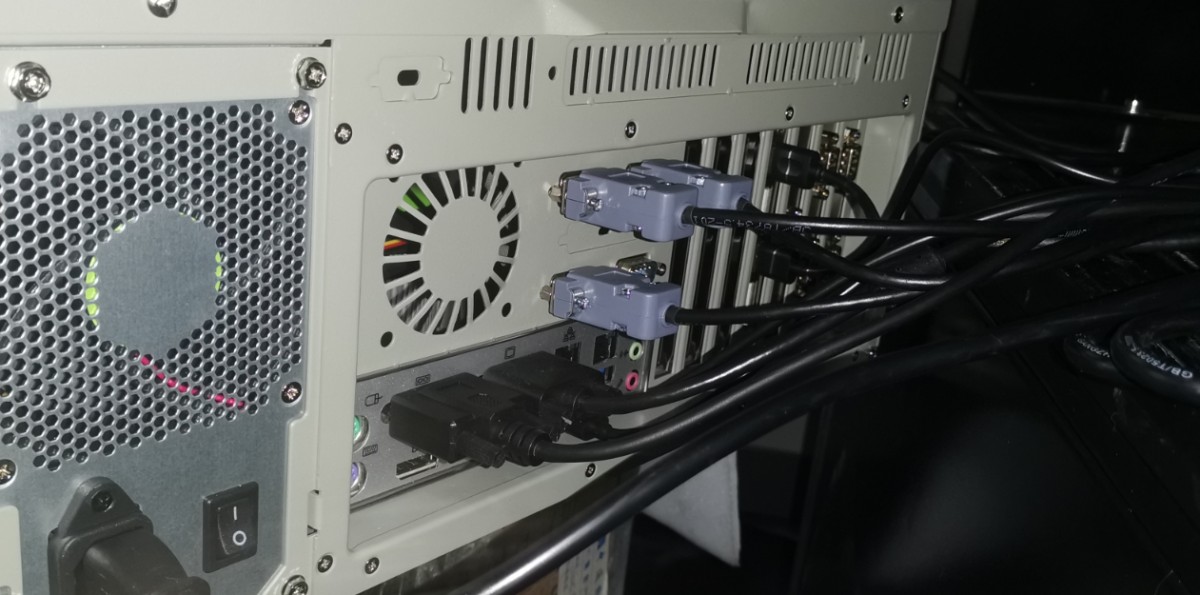

连接至工控机主机：

注：工控机主机及显示屏电源线连接至光学测试主机内部电源接线板。

3.2.5 刻度尺

配件中包含粘性刻度尺，可将其粘贴在拼接好的光学导轨上，以方便查看探头与被测样品之间的距离。

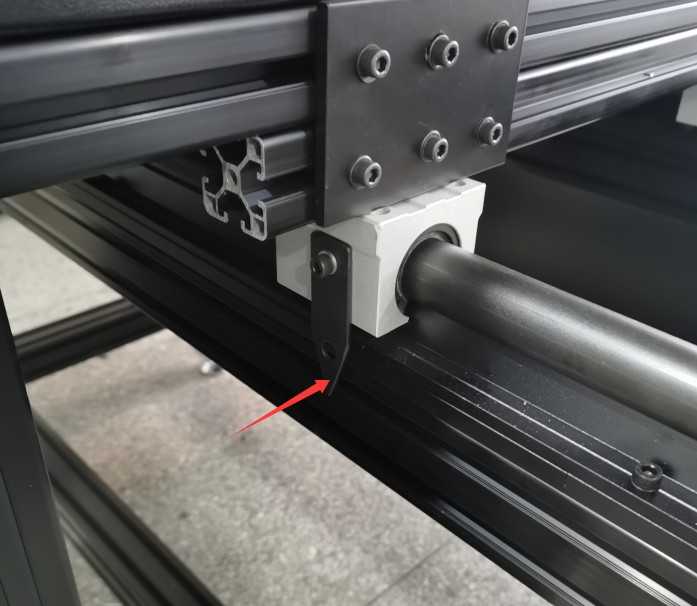

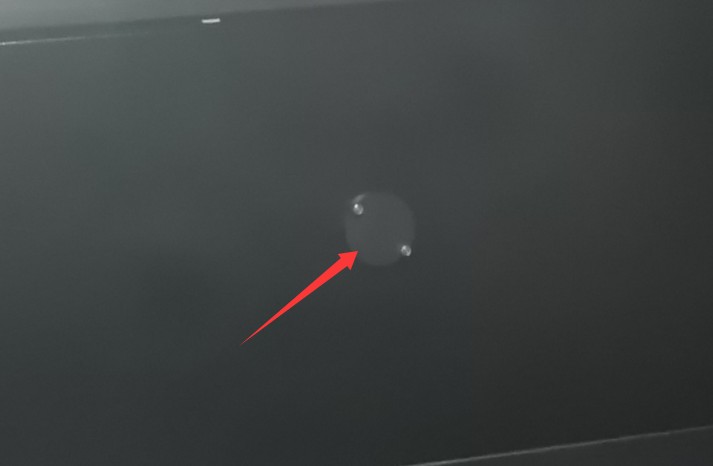

光学测试主机端指示探头位置的指针。

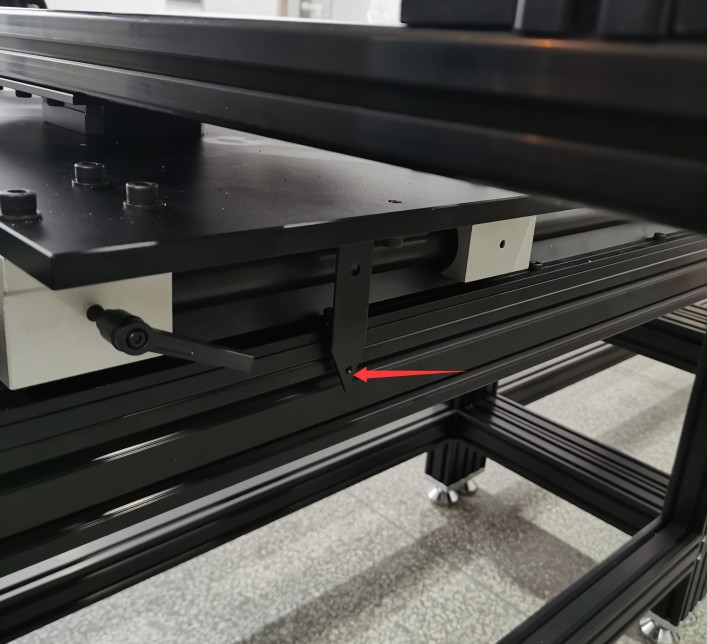

样品安装台端指示被测样品安装位置的指针。

3.2.6 开关机顺序

开机顺序：先将机柜总电源开关开启，然后将机柜内设备、光学测试主机逐一开机，最后将工控机开机。

关机顺序：先将工控机关机，然后将机柜内设备、光学测试主机逐一关机，最后将机柜总电源开关关闭。

4、软件介绍

根据第4章熟悉了解软件所有界面上的功能选项，然后根据第5章（如何进行校准）、第6章（如何进行测试）进行操作。

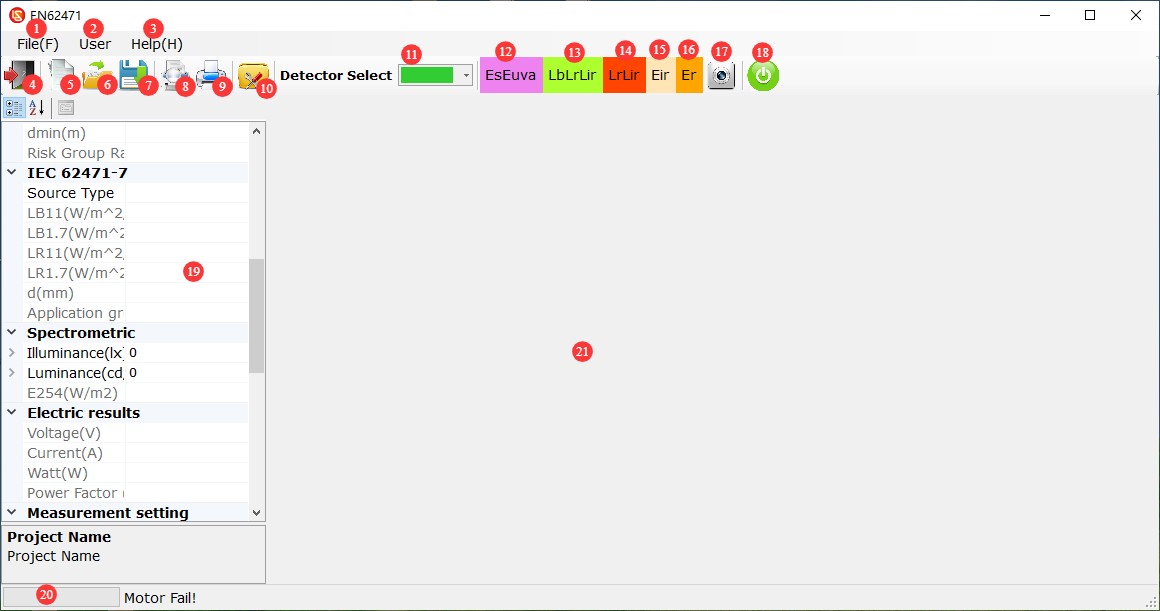

主界面：

编号	说明
①	文件：新建测试项目、打开已有测试项目、保存当前测试项目、打印预览、打印、退出
②	用户: 操作员（测试操作时需要使用）、管理员（标准灯校准时使用，密码为888888）、工程师（LISUN调试设备时使用）
③	帮助：打印报告设置、关于我们
④	退出软件
⑤	新建测试项目：每次测量一个新样品之前必须新建一个测试项目，测试结果将保存在对应项目文件夹中
⑥	打开已保存的测试项目
⑦	保存测试项目：保存对当前测试项目的更改
⑧	测试报告打印预览
⑨	打印测试报告
⑩	系统设置
⑪	探头切换。注：每次切换探头，须等探头移动到位后才可继续操作
⑫	EsEuva光谱测试按钮：当探头切换至EsEuva时，点击此按钮切换到EsEuva光谱测试界面（200-800nm或200-850nm），测量光照度、紫外辐照度、近红外辐照度等参数
⑬	LbLrLir光谱测试按钮：当探头切换至LbLrLir时，点击此按钮切换到LbLrLir光谱测试界面（300-800nm或300-1050nm），测量光亮度、视网膜有效辐射亮度等参数
⑭	LrLir光谱测试按钮：当探头切换至LbLrLir时，点击LrLir光谱测试按钮进入LrLir光谱测试界面测量光谱辐亮度，可以得到Lr(1050-1400nm)，Lir(1050-1400nm)测量结果
⑮	Eir辐照度测试按钮：当探头切换至Eir时，点击此按钮切换到Eir辐照度测试界面测量780-3000nm有效辐照度
⑯	Er光谱测试按钮：当探头切换至Er时，点击Er光谱测试按钮进入Er光谱测试界面测量850-1550nm有效辐照度及光谱图
⑰	视网膜亮度分布测试按钮：当探头切换至LbLrLir时，点击进入拟眼亮度计测量界面，可以测量表观光源、小光源尺寸、不同视场角的最大有效辐射亮度
⑱	电源及功率计按钮：打开电源功率计控制窗口，控制电源、通讯功率计数据
⑲	测试结果显示栏
⑳	软件当前状态
㉑	探头测试界面显示区域

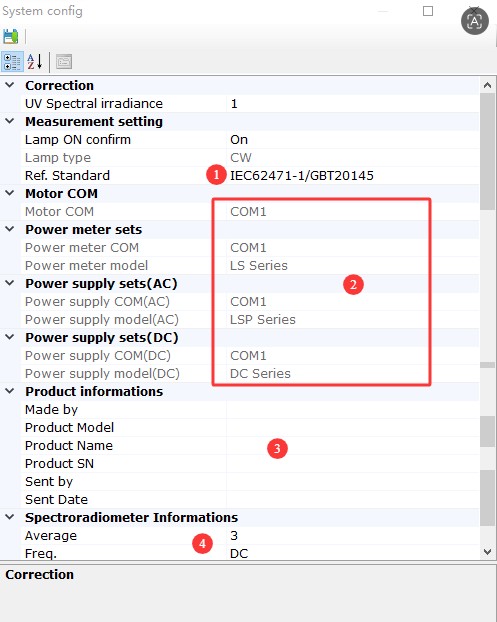

4.1 系统设置界面

序号	说明
①选择参考标准	IEC62471/EN62471/62778/IEC62471-7/IEC62471-5/ GB/T 30117.1-2024（分为非有意与有意观察）
②所有设备通讯端口	自动识别，无需修改
③产品信息	可输入产品型号、名称等
④光谱采集参数	目前支持DC（无闪烁）、50Hz、60Hz、100Hz、120Hz，注意设置非DC时，自动曝光默认启用： 稳定发光请设置为DC；交流50Hz频闪请设置为50Hz；交流60Hz频闪请设置为60Hz；交流100Hz频闪请设置为100Hz或50Hz；交流120Hz频闪请设置为120Hz或60Hz；

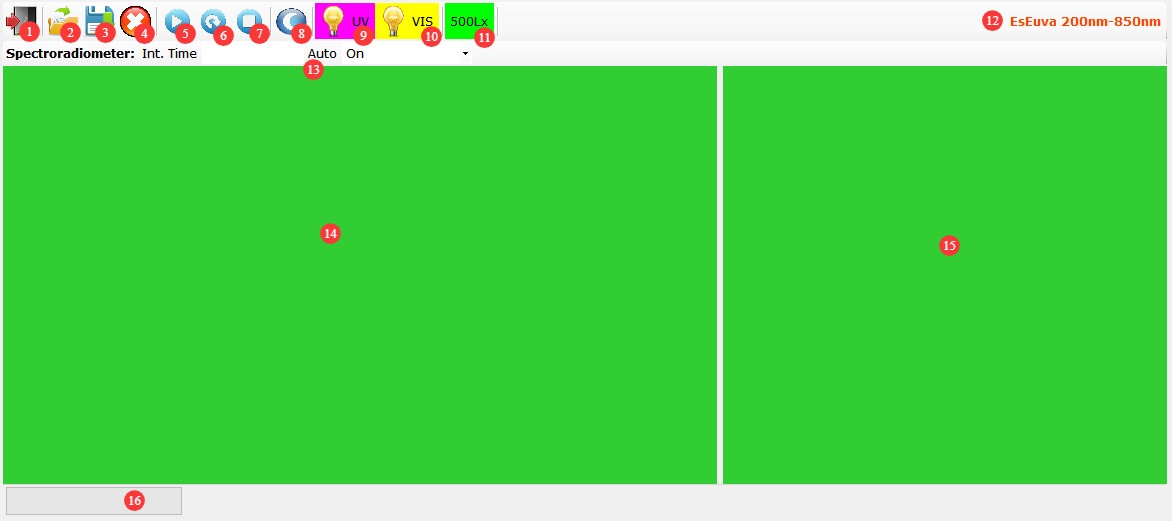

4.2 EsEuva光谱测试界面

编号	说明
①	关闭EsEuva光谱测试界面
②	打开已有数据文件
③	保存当前数据文件
④	清空显示
⑤	单次采集
⑥	连续采集
⑦	停止采集
⑧	采集暗电流
⑨	紫外校准
⑩	可见近红外校准
⑪	放大照度数字，以方便将被测样品移至500lx处
⑫	本测试界面测试波长范围
⑬	积分时间设置，一般选择自动即可
⑭	光谱图显示区域
⑮	主要参数显示区域
⑯	测试状态显示，测试结束后显示测试结果文件自动保存路径

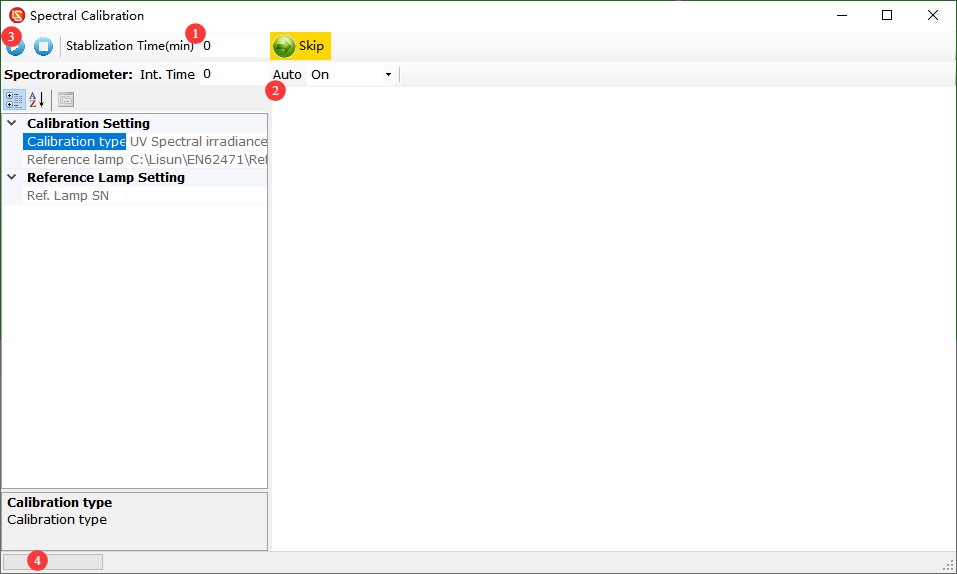

4.2.1 紫外校准界面

编号	说明
①	预热功能
②	积分时间，一般选自动即可
③	点击即可进行紫外校准
④	校准状态显示
注：其它参数设置无需修改

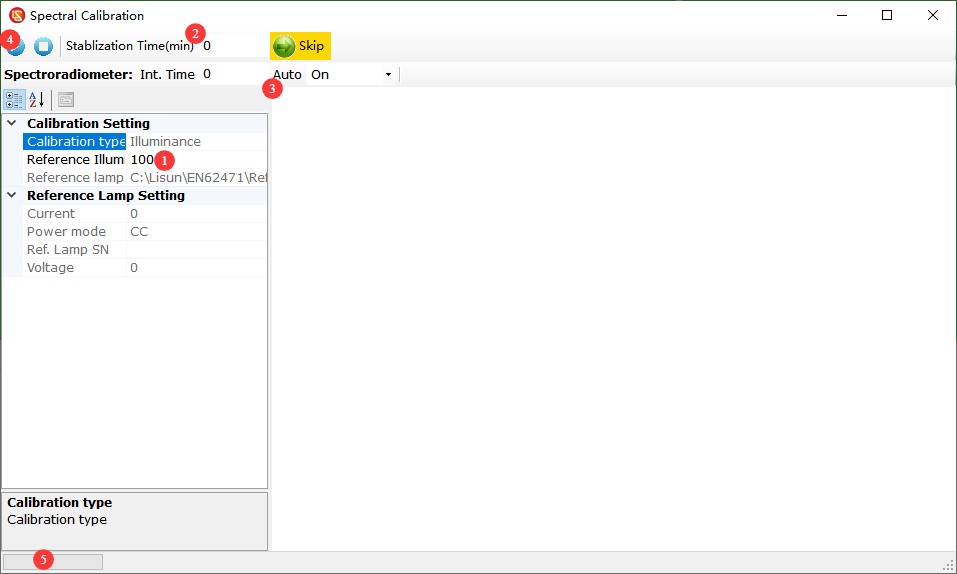

4.2.2 可见近红外校准界面

编号	说明
①	输入标准照度值，单位lx
②	预热功能
③	积分时间，一般选自动即可
④	点击即可进行紫外校准
⑤	校准状态显示
注：其它参数设置无需修改

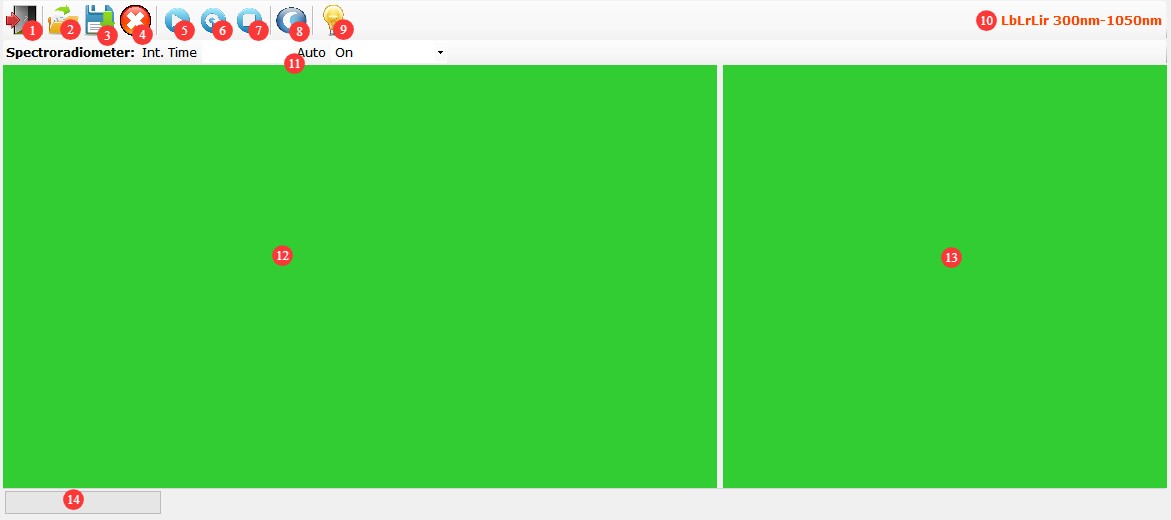

4.3 LbLrLir光谱测试界面

编号	说明
①	关闭LbLrLir光谱测试界面
②	打开已有数据文件
③	保存当前数据文件
④	清空显示
⑤	单次采集
⑥	连续采集
⑦	停止采集
⑧	采集暗电流
⑨	LbLrLir光谱校准
⑩	本测试界面测试波长范围
⑪	积分时间设置，一般选择自动即可
⑫	光谱图显示区域
⑬	主要参数显示区域
⑭	测试状态显示，测试结束后显示测试结果文件自动保存路径

4.3.1 LbLrLir光谱校准界面

编号	说明
①	预热功能
②	积分时间，一般选自动即可
③	点击即可进行校准
④	校准状态显示
注：其它参数设置无需修改

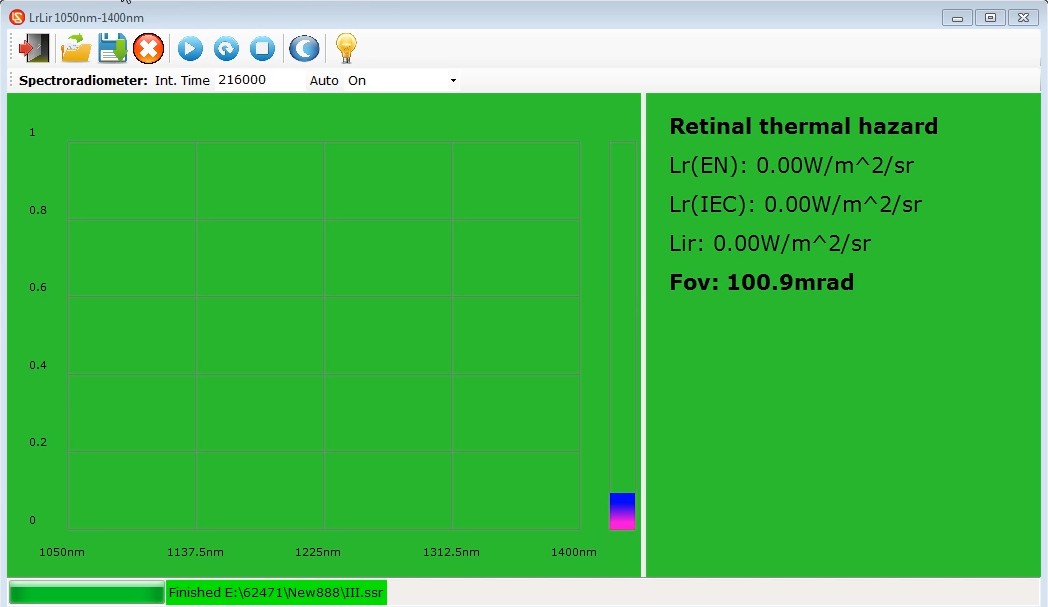

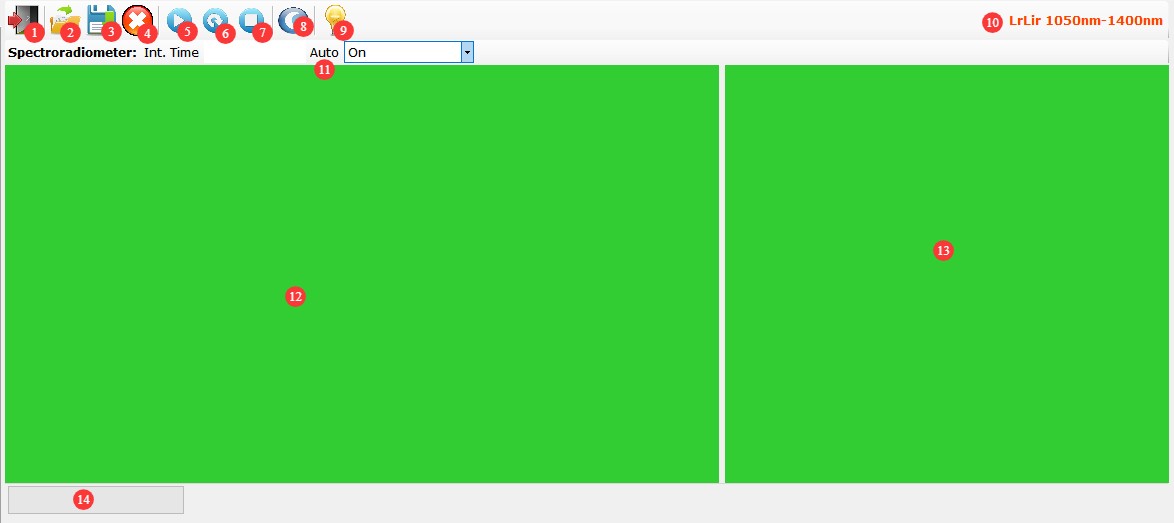

4.4 LrLir光谱测试界面

编号	说明
①	关闭LrLir光谱测试界面
②	打开已有数据文件
③	保存当前数据文件
④	清空显示
⑤	单次采集
⑥	连续采集
⑦	停止采集
⑧	采集暗电流
⑨	LrLir光谱校准
⑩	本测试界面测试波长范围
⑪	积分时间设置，一般选择自动即可
⑫	光谱图显示区域
⑬	主要参数显示区域
⑭	测试状态显示，测试结束后显示测试结果文件自动保存路径

4.4.1 LrLir光谱校准界面

编号	说明
①	预热功能
②	积分时间，一般选自动即可
③	点击即可进行校准
④	校准状态显示
注：其它参数设置无需修改

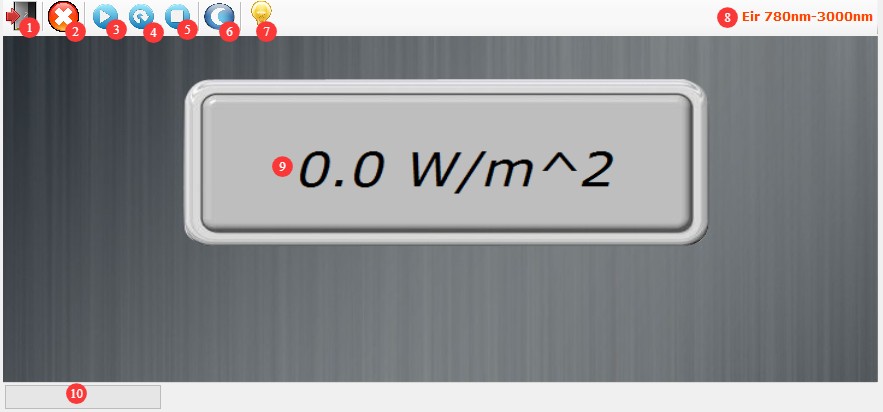

4.5 Eir辐照度测试界面

编号	说明
①	关闭Eir辐照度测试界面
②	清空显示
③	单次采集
④	连续采集
⑤	停止采集
⑥	采集暗电流
⑦	Eir辐照度校准
⑧	本测试界面测试波长范围
⑨	测试结果显示
⑩	测试状态显示

4.5.1 Eir辐照度校准界面

编号	说明
①	输入标准照度值，单位lx
②	点击OK即可完成校准

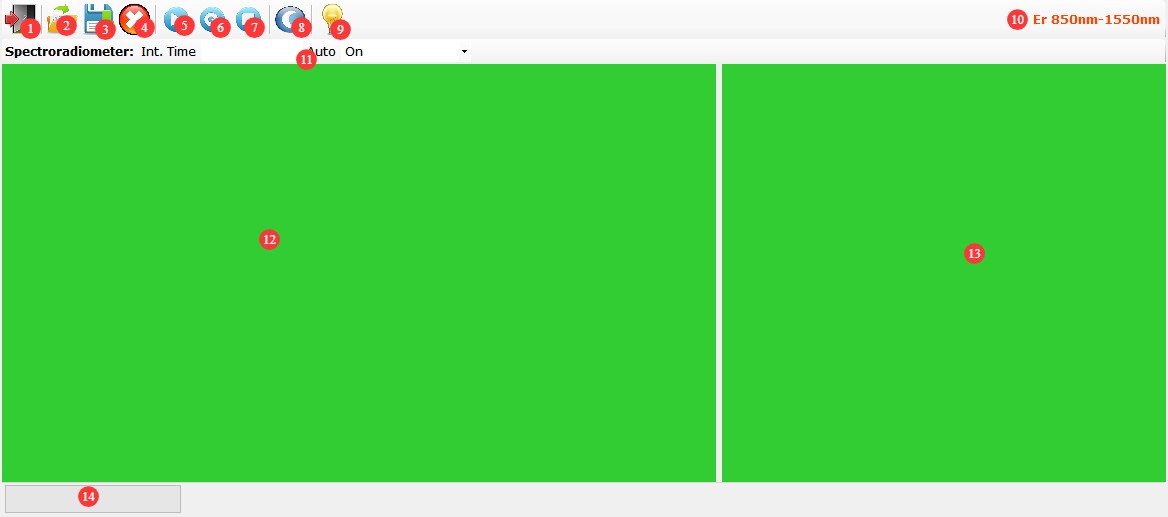

4.6 Er光谱测试界面

编号	说明
①	关闭Er光谱测试界面
②	打开已有数据文件
③	保存当前数据文件
④	清空显示
⑤	单次采集
⑥	连续采集
⑦	停止采集
⑧	采集暗电流
⑨	Er光谱校准
⑩	本测试界面测试波长范围
⑪	积分时间设置，一般选择自动即可
⑫	光谱图显示区域
⑬	主要参数显示区域
⑭	测试状态显示，测试结束后显示测试结果文件自动保存路径

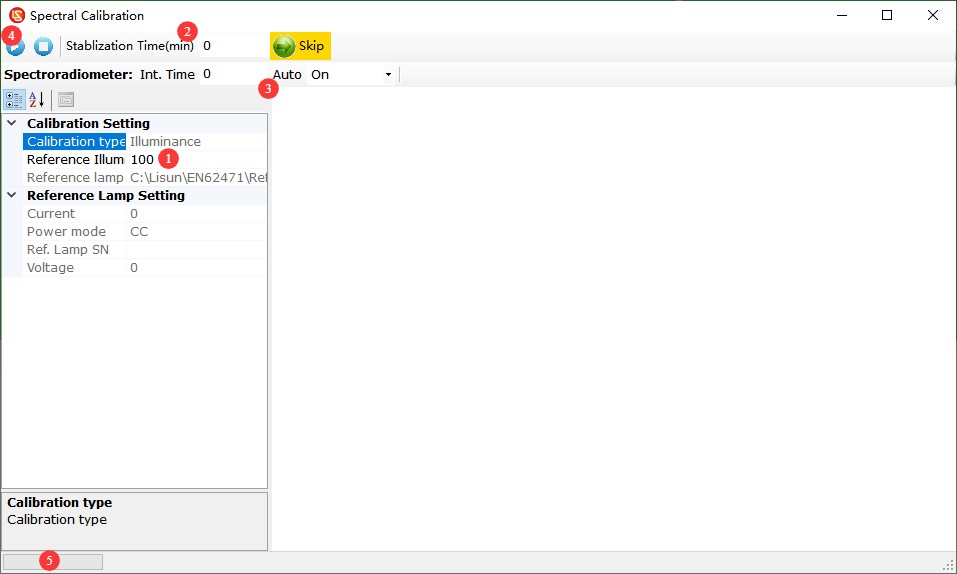

4.6.1 Er光谱校准界面

编号	说明
①	输入标准照度值，单位lx
②	预热功能
③	积分时间，一般选自动即可
④	点击即可进行校准
⑤	校准状态显示
注：其它参数设置无需修改

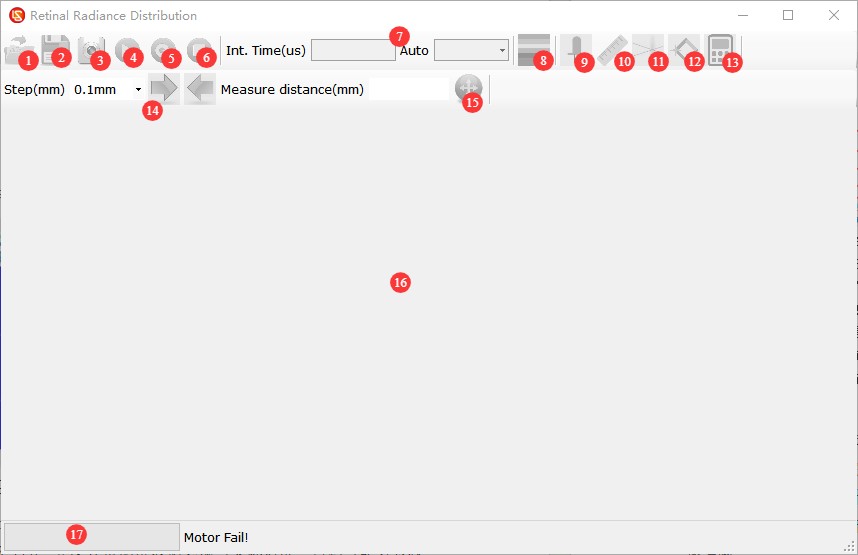

4.7 视网膜亮度分布测试界面

编号	说明
①	打开已有数据文件
②	保存当前数据文件
③	启动亮度计
④	单次采集
⑤	连续采集
⑥	停止采集
⑦	积分时间设置，此界面建议使用手动积分时间
⑧	伪彩色显示
⑨	表观光源显示
⑩	刻度尺
⑪	表观光源张角测量，光源为正矩形
⑫	表观光源张角测量，光源为斜矩形
⑬	亮度分布评价
⑭	步进微调测试距离
⑮	直接输入测试距离并确认
⑯	测试显示区域
⑰	测试状态显示，测试结束后显示测试结果文件自动保存路径

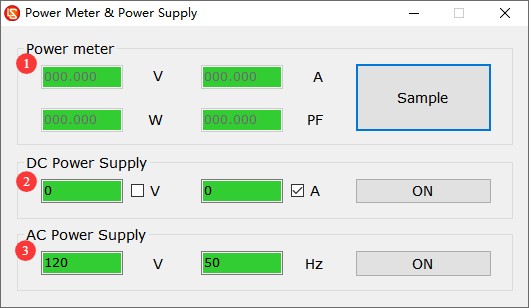

4.8 电源及功率计界面

编号	说明
①	功率计控制模块，点击采样即可获取当前功率计电参数数据
②	DC电源控制模块，勾选V则为恒压输出，勾选A则为恒流输出，输入合适的电压电流数值，点击ON/OFF即可控制输出 注：标配型号为DC3005，即最大输出电压为30V，最大输出电流为5A
③	AC电源控制模块，输入电压、频率，点击ON/OFF即可控制输出

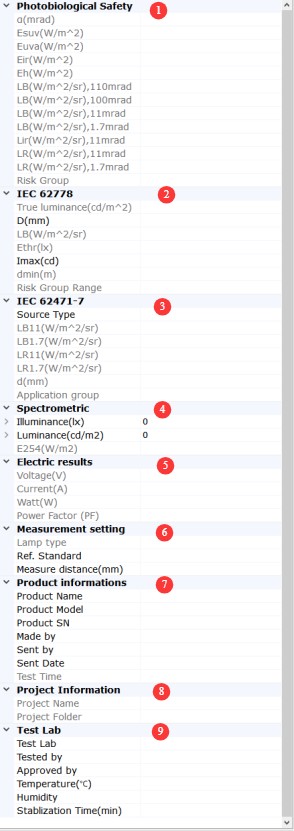

4.9 测试结果显示栏

编号	说明
①光生物安全参数	显示CIE S009/IEC62471/GBT20145、EN62471、IEC62471-5、GB/T 30117.1-2024相关参数的测试结果。α：表观光源张角，必须测量；Esuv：光化学紫外危害有效辐照度，仅针对含有紫外光谱成分的被测样品；Euva：近紫外危害有效辐照度，仅针对含有紫外光谱成分的被测样品；EB：蓝光危害有效辐照度，对应11mrad；Eir：眼睛热危害有效辐照度，仅针对含有红外光谱成分的被测样品；EH：皮肤热危害有效辐照度；LB：蓝光危害有效辐亮度；Lir：微弱视觉刺激视网膜热危害有效辐亮度；LR：视网膜热危害有效辐亮度；光安全等级：依据IEC62471/GBT20145、EN62471、IEC62471-5、GB/T 30117.1-2024分析被测样品安全等级
②IEC 62778蓝光危害参数	真实亮度：被测样品最大亮度点亮度，视场角1.7mrad；D：小光源发光面尺寸；LB：蓝光危害有效辐亮度；Ethr：临界照度，安全照度限值；Imax：输出测得的最大光强值；dmin：安全距离；光安全等级范围：依据IEC 62778判定被测样品的可见光安全等级
③IEC 62471 – 7蓝光危害参数	Source Type：被测样品类型；LB11：视网膜蓝光危害有效辐亮度（11mrad视场角）；LB1.7：视网膜蓝光危害有效辐亮度（1.7mrad视场角）；LR11：视网膜热危害有效辐亮度（11mrad视场角）；LR1.7：视网膜热危害有效辐亮度（1.7mrad视场角）；d：视网膜蓝光危害有效辐亮度（11mrad视场角）及视网膜热危害有效辐亮度（11mrad视场角）低于限值的距离（推荐进行实际测试，此处由软件做近似计算得到）；Application group：分类
④光谱参数	显示主要光谱测试结果，包括光照度、光亮度、色坐标、色温
⑤电参数	电压、电流、功率、功率因子
⑥测试参数	光源种类、参考标准、测试距离
⑦被测样品信息
⑧测试项目信息
⑨测试实验室信息

5、系统校准

5.1 标准灯及辅助配件介绍

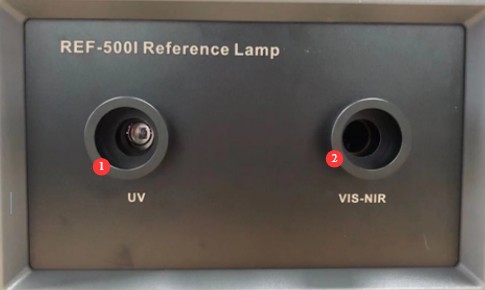

5.1.1 紫外标准灯和可见近红外标准灯

编号	说明
①	紫外标准灯出光孔
②	可见近红外标准灯出光孔

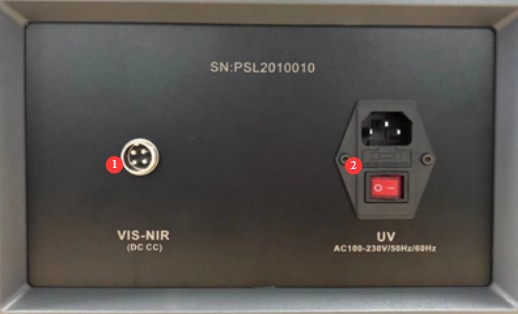

编号	说明
①	可见近红外标准灯供电插孔，需直流供电，配有专用供电线
②	紫外标准灯电源线插孔及电源开关，需交流供电

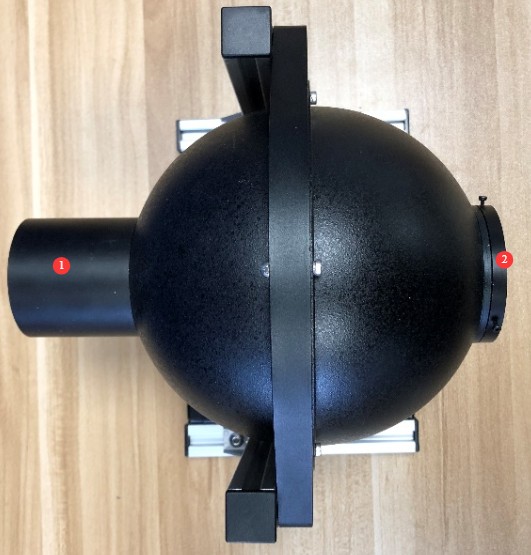

5.1.2 亮度标准灯

编号	说明
①	亮度标准灯供电端，需要直流供电，配有专用供电线
②	亮度标准灯出光孔

5.1.3 辅助工具

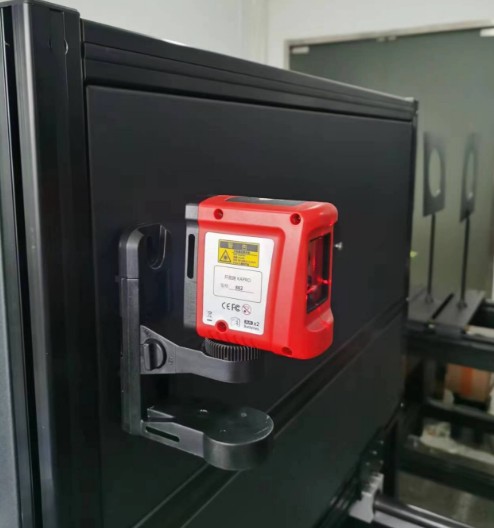

自水平十字激光。以磁吸方式吸附在光学测试主机，可使用水平激光确认探头与标准灯出光孔在同一水平线。

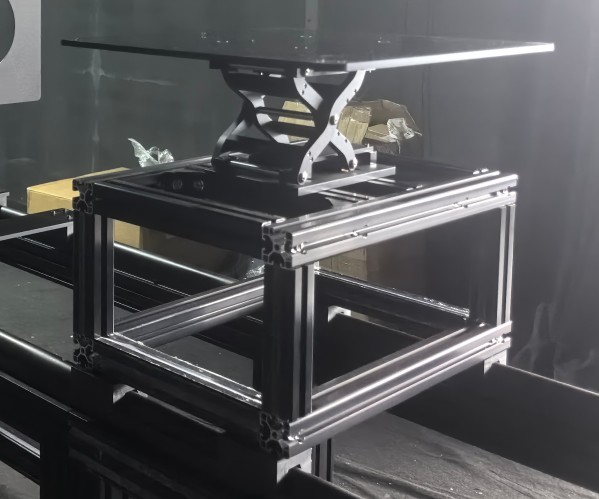

升降支架，可将标准灯放置于升降支架上，然后将升降支架放置于光学导轨上。方便调整标准灯的距离及高度。

5.2 采集暗电流

将暗室内所有照明关闭，并使用遮光盖将探头测试孔遮盖。

然后参考4.2、4.3、4.4、4.5、4.6，点击所有界面采集暗电流图标。全部采集成功后，将遮光盖移开，准备校准。

注：每次校准前需要采集暗电流；建议每次测试前也都采集一下暗电流。

5.3 校准步骤

注：若系统经常使用，建议每3个月校准1次；若系统长时间不使用，下次使用前需要先进行校准。

5.3.1 紫外标准灯校准

操作步骤	说明
①	将紫外标准灯放置于升降支架上，紫外标准灯出光孔正对光学主机探头测试孔，且出光孔距离探头测试孔100mm
②	将紫外标准灯电源线连接至市电，并开启，然后确保暗室无其它照明及无漏光
③	紫外标准灯需要预热10分钟，待其稳定后再进行校准
④	软件界面，探头切换至EsEuva，进入EsEuva光谱测试界面，参考4.2.1，进行校准。校准成功后，将校准页面关闭即可
⑤	然后将紫外标准灯关闭，移除电源线

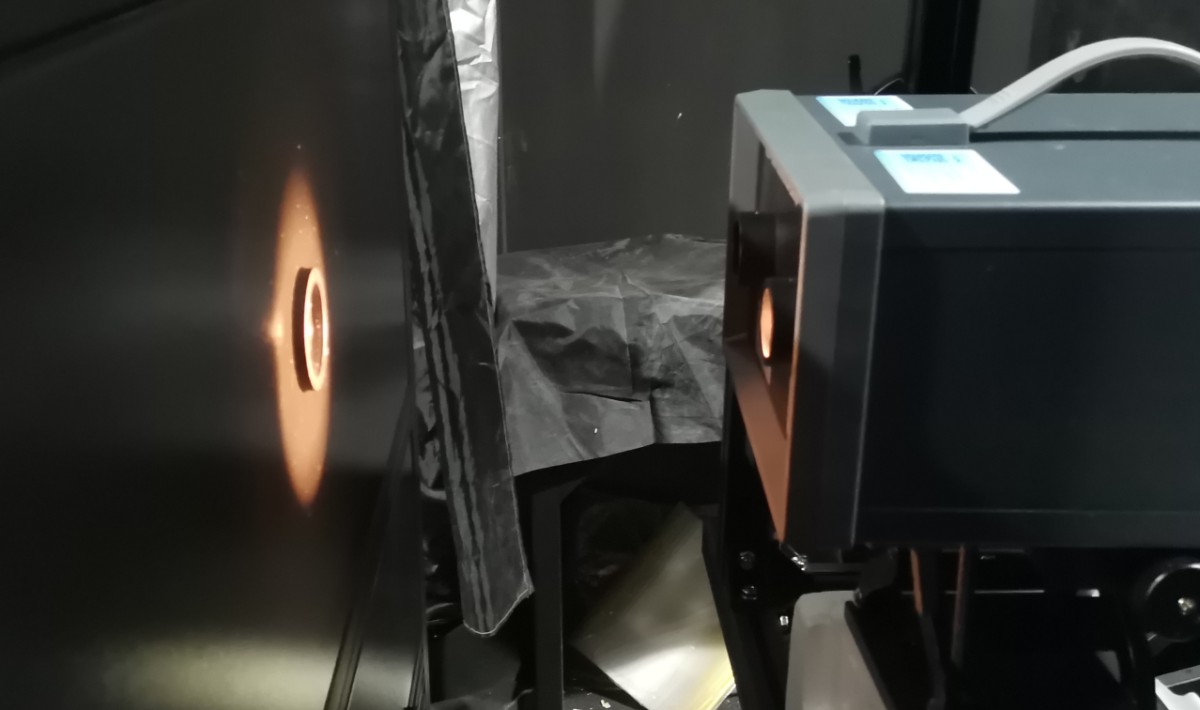

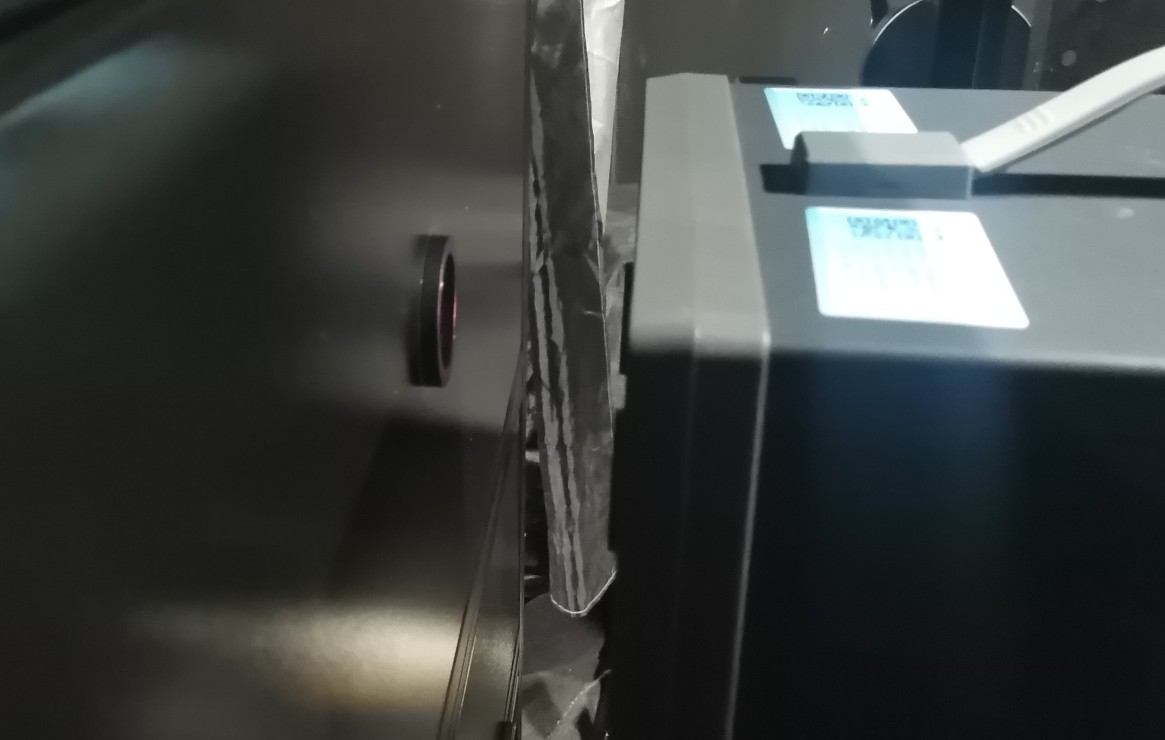

紫外标准灯安装摆放示意图：

5.3.2 可见近红外标准灯校准

操作步骤	说明
①	将可见近红外标准灯放置于升降支架上，出光孔正对光学主机探头测试孔，且出光孔距离探头测试孔137mm
②	使用专用电源连接线连接至样品安装台，机柜AC/DC切换开关切换至DC，参考4.8控制DC电源，输入30V 4A，勾选A，点击ON恒流输出4A点亮标准灯，确保暗室无其它照明及无漏光
③	可见近红外标准灯需预热10分钟，然后使用探头转接板及标准照度计测量准确照度值（注：标准照度计照度单位lx/klx为自动切换，1klx=1000lx注意确认）
④	然后将探头转接板和标准照度计移除，将标准灯出光孔移至距离探头测试孔200mm处（探头转接板和标准照度计的探头加起来厚度为37mm）
⑤	软件界面，探头仍为EsEuva，进入EsEuva光谱测试界面，参考4.2.2，无需再预热，输入标准照度值，进行校准。校准成功后，将校准页面关闭即可
⑥	软件界面，探头切换为Eir，进入Eir辐照度测试界面，参考4.5.1，输入标准照度值，进行校准。校准成功后，将校准页面关闭即可
⑦	软件界面，探头切换为Er，进入Er光谱测试界面，参考4.6.1，无需再预热，输入标准照度值，进行校准。校准成功后，将校准页面关闭即可
⑧	可见近红外标准灯使用结束，参考4.8，关闭DC电源输出，移除标准灯电源线，并将紫外可见近红外标准灯妥善保管

可见近红外标准灯安装摆放示意图：

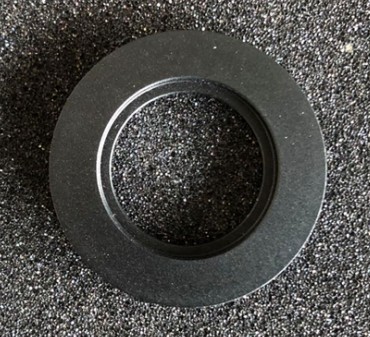

探头转接板：

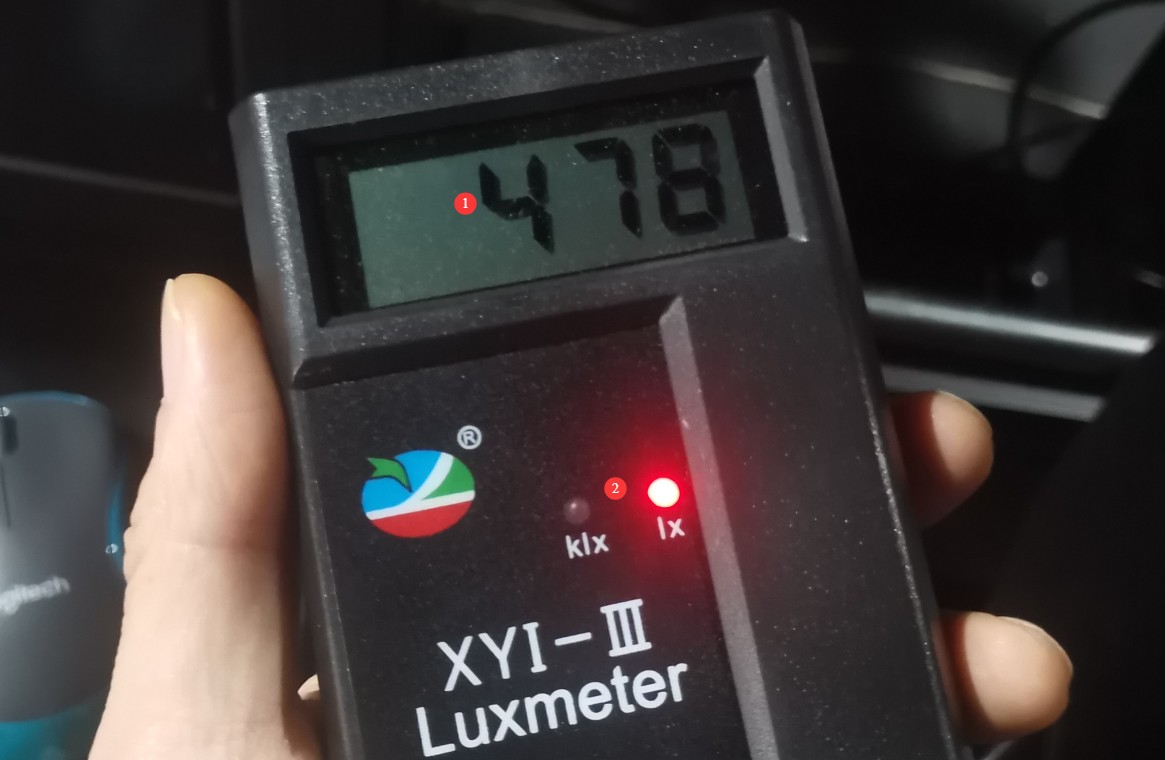

标准照度计显示，及单位指示灯示意图：

编号	说明
①	标准照度值数字显示
②	注意当前单位， 若klx指示灯亮，则数值需乘以1000

5.3.3 亮度标准灯校准

操作步骤	说明
①	将亮度标准灯放置于升降支架上，出光孔正对光学主机探头测试孔，且出光孔距离探头测试孔200mm
②	使用专用电源连接线连接至样品安装台，机柜AC/DC切换开关切换至DC，参考4.8控制DC电源，输入30V 4A，勾选A，点击ON恒流输出4A点亮标准灯，确保暗室无其它照明及无漏光
③	亮度标准灯需预热10分钟，待其稳定后再进行校准
④	软件界面，探头切换为LbLrLir，首先进入视网膜分布测试界面，参考4.7，调整测试距离为200mm，启动亮度计，尝试设置不同手动积分时间，采集数据，确保显示界面亮度标准源出光孔与绿色圆中心一致，成像清晰，查看测试状态处，需确保信号水平在70%以上且不溢出（信号过强，则缩短积分时间，信号过弱则增加积分时间）
⑤	进入LbLrLir光谱测试界面，参考4.3.1进行校准，校准成功后将校准页面关闭
⑥	进入LrLir光谱测试界面，参考4.4.1进行校准，校准成功后将校准页面关闭
⑦	亮度标准灯使用结束，参考4.8，关闭DC电源输出，移除标准灯电源线，并将亮度标准灯妥善保管

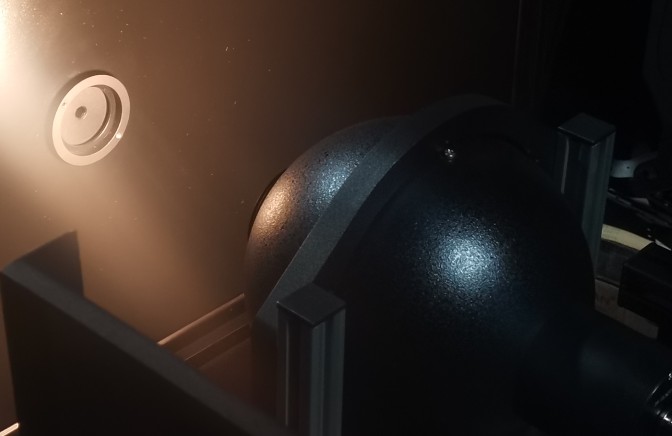

亮度标准灯安装摆放示意图：

6、测试

6.1 测试前准备

6.1.1 采集暗电流

根据5.2进行采集暗电流。

6.1.2 确定测量距离

IEC62471-7：视应用场景采用200mm或1000mm距离进行测量；IEC62471-5：1000mm测量距离。

如果有特定的产品标准规定了分类或测量要求，则优先使用这些要求：在IEC62471:2006中，普通照明用灯和灯系统以产生500lx照度的位置作为分类的评估距离进行评估；例如体育场照明灯具、舞台追光灯和汽车前照灯等产品,分类的评估距离为1m。

6.1.3 确定测量波长范围

比如照明LED光谱范围是可见光范围，只需要测量EsEuva光谱、LbLrLir光谱及视网膜亮度分布就可以。当然，您也可以将所有测试项目全部测试一遍。

6.1.4 被测样品安装点亮

将被测样品安装至夹具中心，发光面正对探头测试孔。电源线连接至样品安装台。根据被测样品供电情况，切换机柜AC/DC切换开关，然后参考4.8将被测样品点亮，待被测样品进入稳定状态后再进行测试。

6.1.5 调整测试距离

依据标准要求调整测试距离，若被测样品是照明LED，且要以IEC62471-1测量，那么测量距离应为照度500lx处（不可少于200mm）。

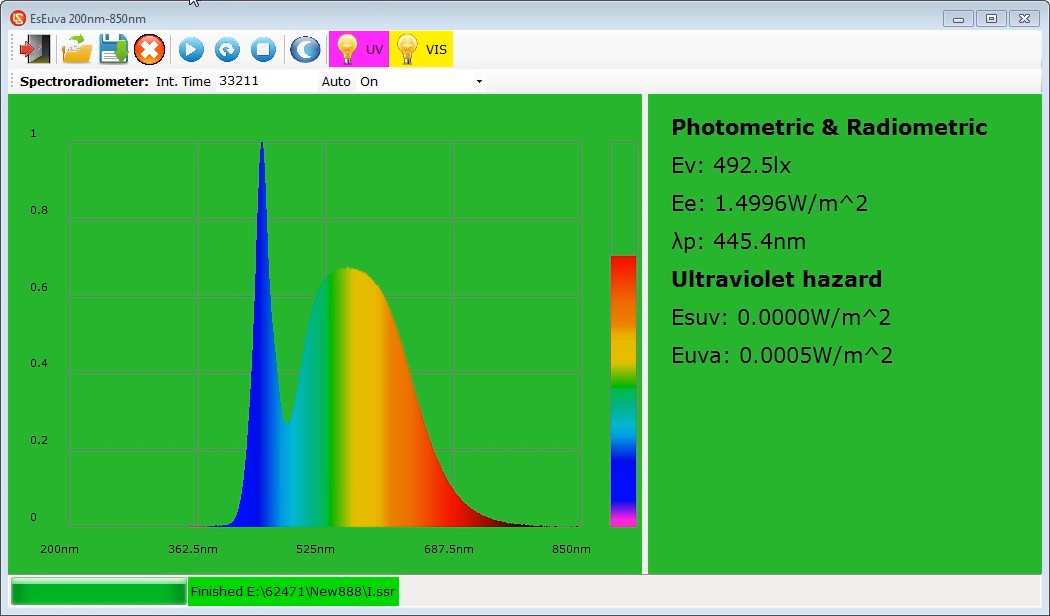

软件界面，探头切换至EsEuva，点击进入EsEuva光谱测试界面，参考4.2，点击连续采集，点击500lx按钮以方便查看照度值数字，移动样品安装台，以使软件界面显示照度值为500lx。

6.2 测试步骤

操作步骤	说明

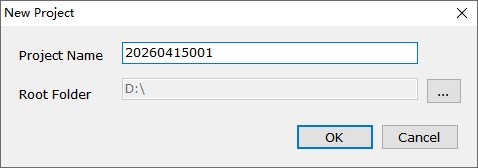

①	新建测试项目，输入测试项目名称，选择保存地址，然后确认

操作步骤	说明
②	软件界面，探头切换至EsEuva，点击进入EsEuva光谱测试界面，参考4.2，点击单次采集或连续采集进行测试，若连续采集，采集成功后需点击停止采集，测试结果文件会自动保存

操作步骤	说明
③	探头切换至LbLrLir，点击进入视网膜亮度分布测试界面，参考4.7，将灯具的实际测试距离输入软件并点击确认，点击启动亮度计，点击连续采集，手动修改积分时间，确保显示界面光源区域与绿色圆中心大致一致，成像清晰，查看测试状态处，需确保信号水平在70%以上且不溢出（信号过强，则缩短积分时间，信号过弱则增加积分时间），若信号一直溢出，可将滤光片安装至探头测试孔后重新尝试

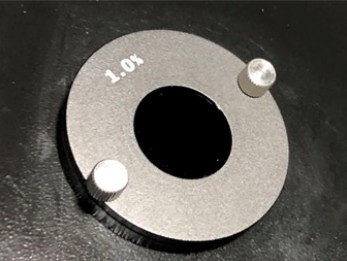

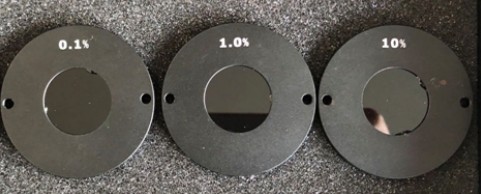

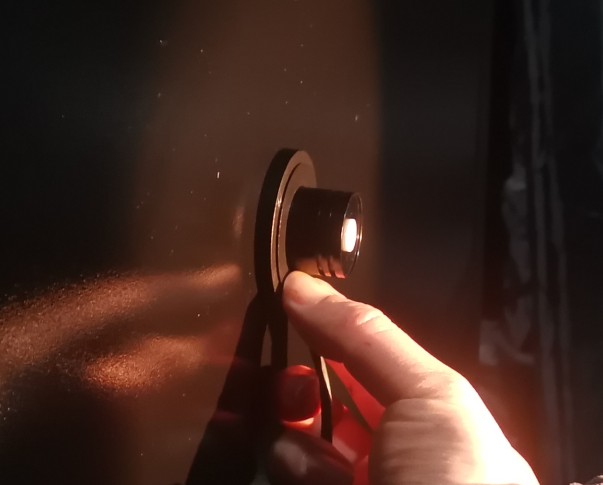

滤光片及滤光片安装效果：

注：可优先使用10%的滤光片，若无法完成测试，则继续更换1%滤光片。

操作步骤	说明

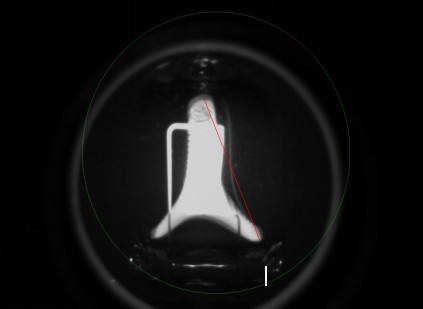

④	点击刻度尺，在测量起点按下鼠标左键拖动到测量终点，松开鼠标左键，表观光源尺寸测试成功，见下图中红色线

操作步骤	说明
⑤	点击表观光源显示，使界面只显示表观光源区域
⑥	根据光源形状，正矩形或斜矩形，点击对应的表观光源张角测量按钮

若为正矩形，在测量起点按下鼠标左键拖动到测量终点，松开鼠标左键，表观光源张角测试成功。

若为斜矩形，先在光源发光边缘一边选择两个点，用鼠标点击，然后在光源发光边缘另一边选择一个点用鼠标点击一次得到一个斜的矩形框选区域。

操作步骤	说明
⑦	然后点击亮度分布评价，大概5至10秒亮度分布评价完成，测试结果文件会自动保存。若有使用滤光片，请将滤光片拆除，仅视网膜亮度分布测试界面可使用滤光片

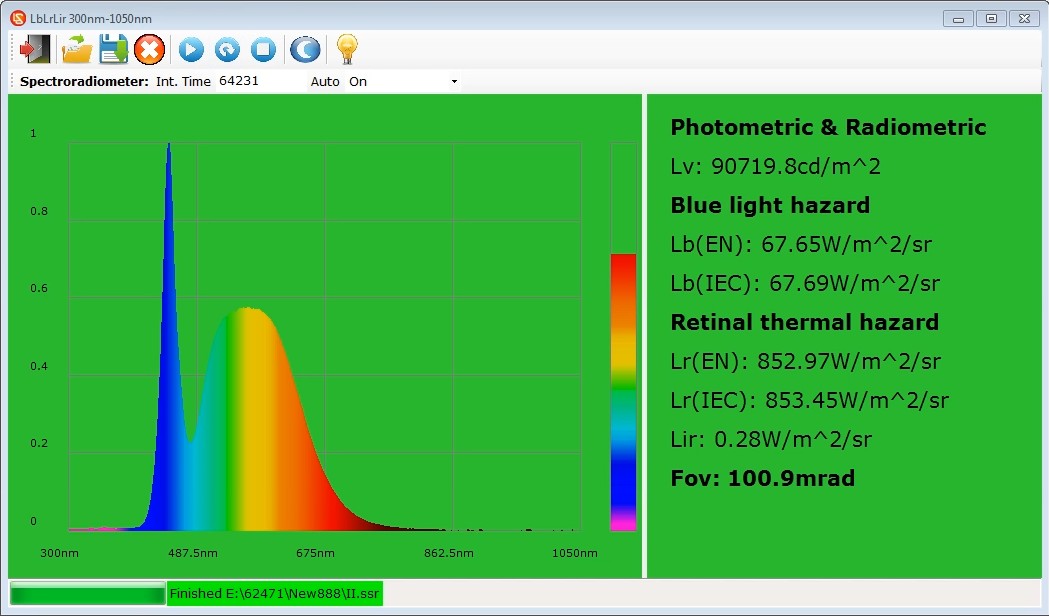

⑧	点击进入LbLrLir光谱测试界面，点击单次采集或者连续采集进行测试，若连续采集，采集成功后需点击停止采集，测试结果文件会自动保存

操作步骤	说明
⑨	点击进入LrLir光谱测试界面，点击单次采集或者连续采集进行测试，若连续采集，采集成功后需点击停止采集，测试结果文件会自动保存

操作步骤	说明
⑩	探头切换至Eir，点击进入Eir辐照度测试界面，点击单次采集或者连续采集进行测试，若连续采集，采集成功后需点击停止采集，测试结果文件会自动保存
⑪	探头切换至Er，点击进入Er光谱测试界面，点击单次采集或者连续采集进行测试，若连续采集，采集成功后需点击停止采集，测试结果文件会自动保存
⑫	参考4.8，点击通讯功率计的电参数，以在测试报告中显示其电参数

6.3测试结束

6.3.1 被测样品处理

切断被测样品电源输出，冷却后将其取下。

6.3.2 打印测试报告

参考4.9，填入相关信息，选择参考的标准。参考第4章，进入打印报告设置，选择所需要打印的项目，即可打印对应的测试报告。

6.3.3 关机

当天测试结束后，参考3.2.6将系统关机，使用遮光盖将探头测试孔密封，以防止进尘。

7、设备日常维护与保养

7.1 日常维护

保持暗室控制室整洁无尘，避免灰尘进入设备内部，设备表面有浮尘时，请使用干燥柔软材料进行擦拭。

避免暗室长时间处于高湿环境，必要时常备除湿器。

7.2 长期停用维护

7.2.1 设备清洁与防护

彻底清洁所有设备表面，用防尘布覆盖光学测试主机、光学导轨、机柜。

7.2.2 环境防护

确保暗室干燥、通风，避免设备受潮，若环境湿度较大，可常备除湿器。

7.2.3 每月通电

每月通电运行一次测试，确保系统所有硬件运行正常。

8、常见故障排查与处理

故障现象	可能原因	处理方法
校准或测试数据异常	探头未切换	光学测试主机含多个探头，测试前须确认切换至正确的探头
Eir，Er，LrLir测试无数据	被测样品无红外光线	常规照明 LED 红外分量极弱，设备可能无数据显示；可使用卤素灯或白炽灯验证红外测试功能
LbLrLir，LrLir测试界面无法打开	未先进行视网膜亮度分布测试	不管是校准还是测试时，需要先进入视网膜亮度分布测试界面进行正确测试，然后才可以进入LbLrLir，LrLir测试界面
DC电源输出异常	机柜AC/DC开关未切换至DC、样品电压电流超出DC电源限值、样品短路	请确认样品电压电流在DC电源输出范围内，比如DC3005型号最大输出电压为30V，最大输出电流为5A；检查样品是否短路，若短路，修复样品后再测试
AC电源输出异常	机柜AC/DC开关未切换至AC端、过载保护触发	检查AC电源输出接线及样品连接，确保无松动或短路；若过载保护触发，关闭电源冷却5分钟后重新启动，确保样品功率在AC电源输出范围之内，比如LSP-500VARC最大输出功率为500W

9、装箱清单

序号	名称	数量
①	光学测试主机	1台
②	光学导轨	1套
③	机柜	1个
④	工控机	1套
⑤	样品安装台	1个
⑥	夹具
⑦	十字激光
⑧	遮光盖
⑨	滤光片	3个
⑩	刻度尺	1个
⑪	升降支架
⑫	遮光板	若干
⑬	LS系列功率计	1台
⑭	DC系列恒压恒流直流电源
⑮	LSP系列纯正弦波交流电源
⑯	紫外可见近红外标准灯	1套
⑰	亮度标准灯	1个
⑱	标准照度计
⑲	标准紫外照度计
⑳	探头转接板
