1、开箱与设备基础认知

1.1 核心技术参数

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。

若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

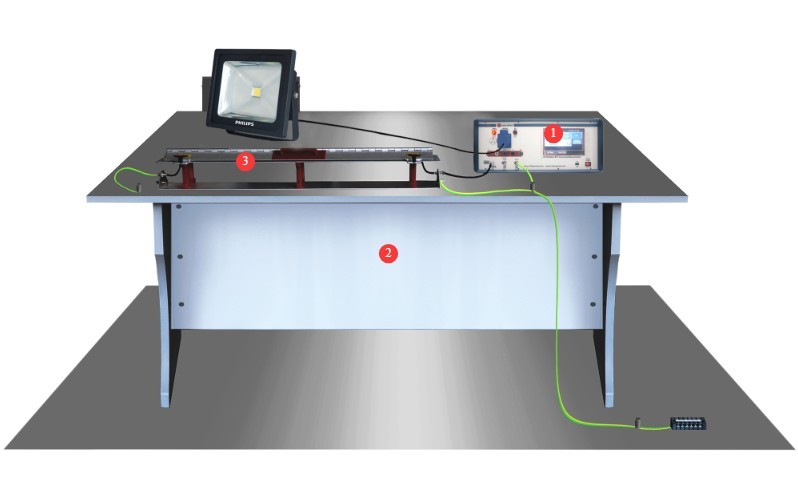

主机类：①EFT61000-4快速瞬变脉冲群发生器；②EFT-DESK标准测试桌；③EFT-CLAMP电容耦合夹。

图1

注：②和③为选配。

EFT-CLAMP电容耦合夹用于测试IO线。

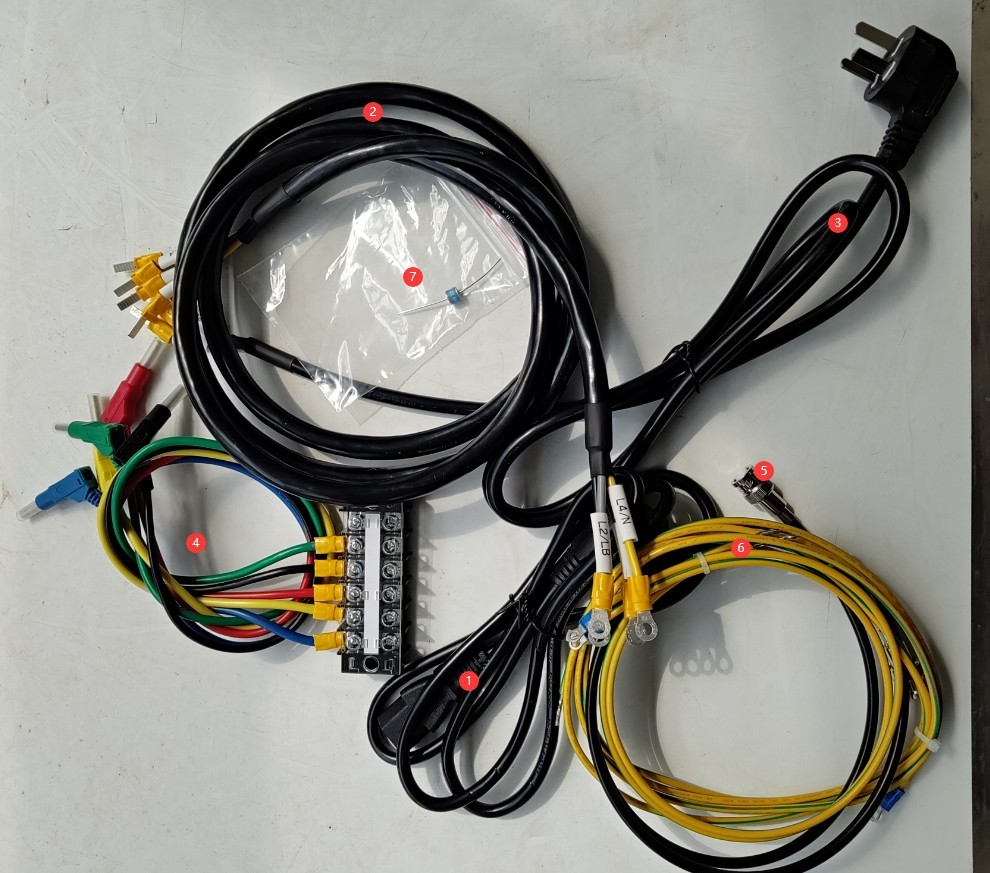

常规配件：①电源线，②③EUT电源输入线，可任选其一；④EUT电源输出，用于将EUT连接至仪器前面板，⑤同轴线，可连接示外部示波器监测波形；⑥地线，用于连接PGND保护接地端；⑦放电管，如设备发生故障时，用以检查仪器是否有脉冲输出。

图2

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 放置规范

放置于平稳工作台，避免倾斜、倒置，远离震动源；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少 1000mm，方便进行检修；设备正面需预留至少2000mm的空间，确保操作顺畅，周围无阻碍物。

2.2 高压安全规范

2.2.1 安全检查

核实供电电源与设备匹配，确认电源接地良好，接地导线无破损、松动；

接地要求：主机保护接地端子（PGND）需用连接至接地参考平面，接地电阻≤4Ω，接地电缆需连接牢固，无松动、断裂；

接地参考平面需与接地金属板以及大地连接，所有接地连接处需低阻抗，避免放电时产生电位差。

2.2.2 操作过程安全要求

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。设备内部含高压电路，开盖可能导致触电风险，维修需联系厂家专业人员；

设备通电后，禁止触摸接线端子、线缆、EUT；

操作人员手部干燥，无佩戴金属饰品，操作时建议佩戴绝缘手套；

测试过程中，EUT周围1m内禁止无关人员停留，避免意外触电或受放电干扰；

更换电极前，必须确认先停止高压输出（HV指示灯熄灭），并等待至少5分钟，确保内部高压电容完全放电；

测试时禁止进食、饮水，防止电击引发意外；

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.3 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、试验前准备

3.1 电源线抗扰度测试环境及接线

3.1.1仪器正面

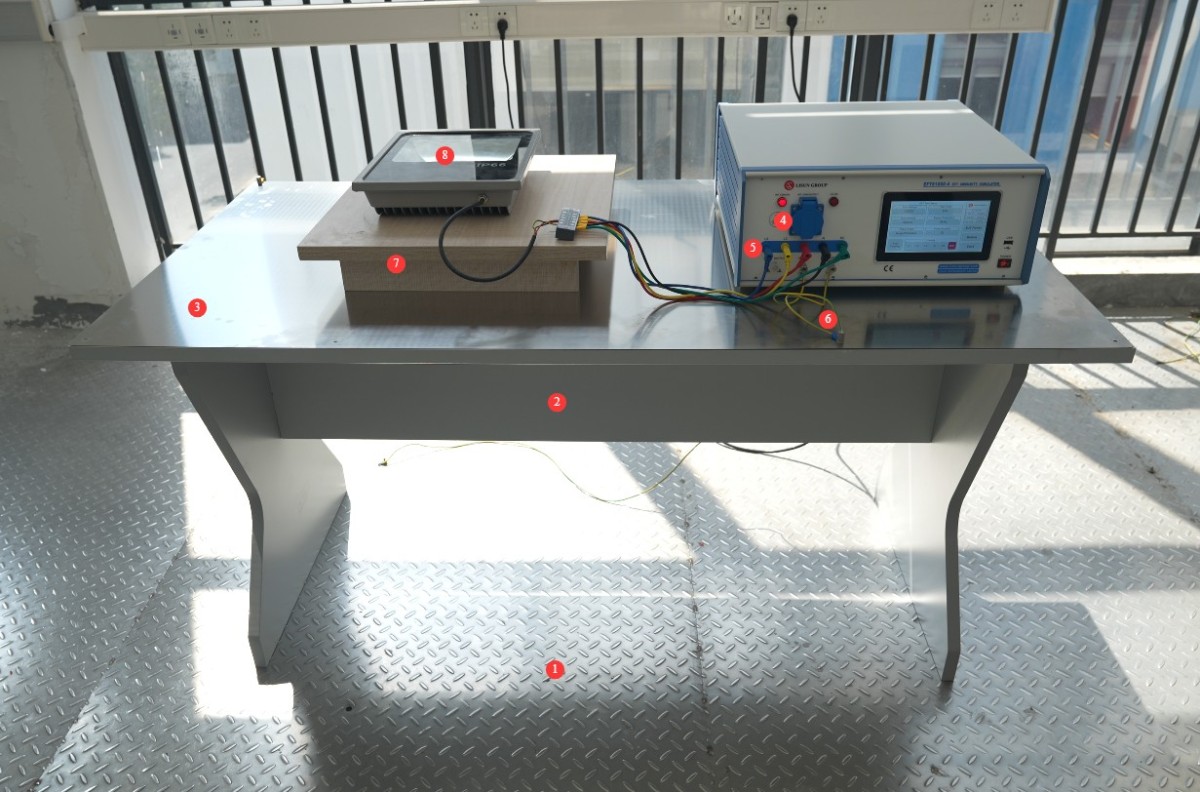

①接地金属板，使用导线连接至大地；②木质测试桌；③接地参考平面，使用接地线连接至接地金属板；④可连接至EUT；⑤可连接至EUT；⑥将仪器前面SGND信号线保护接地端子连接至参考接地平面；⑦绝缘支座；⑧EUT试品。

图3

接地参考平面尺寸需满足：厚度≥0.25mm，能容纳EUT、仪器、耦合装置及所有附件，且四边超出边缘10cm。

EUT需通过厚度为10cm的绝缘支座放置在接地参考平面上，EUT底部与接地参考平面间距严格控制为10cm。

仪器（含耦合网络）直接放置在接地参考平面上，与EUT之间的距离≥0.5m；EUT与实验室墙壁、屏蔽室壁等导电结构的距离≥0.5m。

连接EUT与仪器的电源线、信号线长度需控制为0.5m±0.05m；若EUT自带不可拆卸电缆长度超过0.5m，超出部分需折叠（避免形成扁平环形），放置在接地参考平面上方10cm处。

3.1.2仪器背面

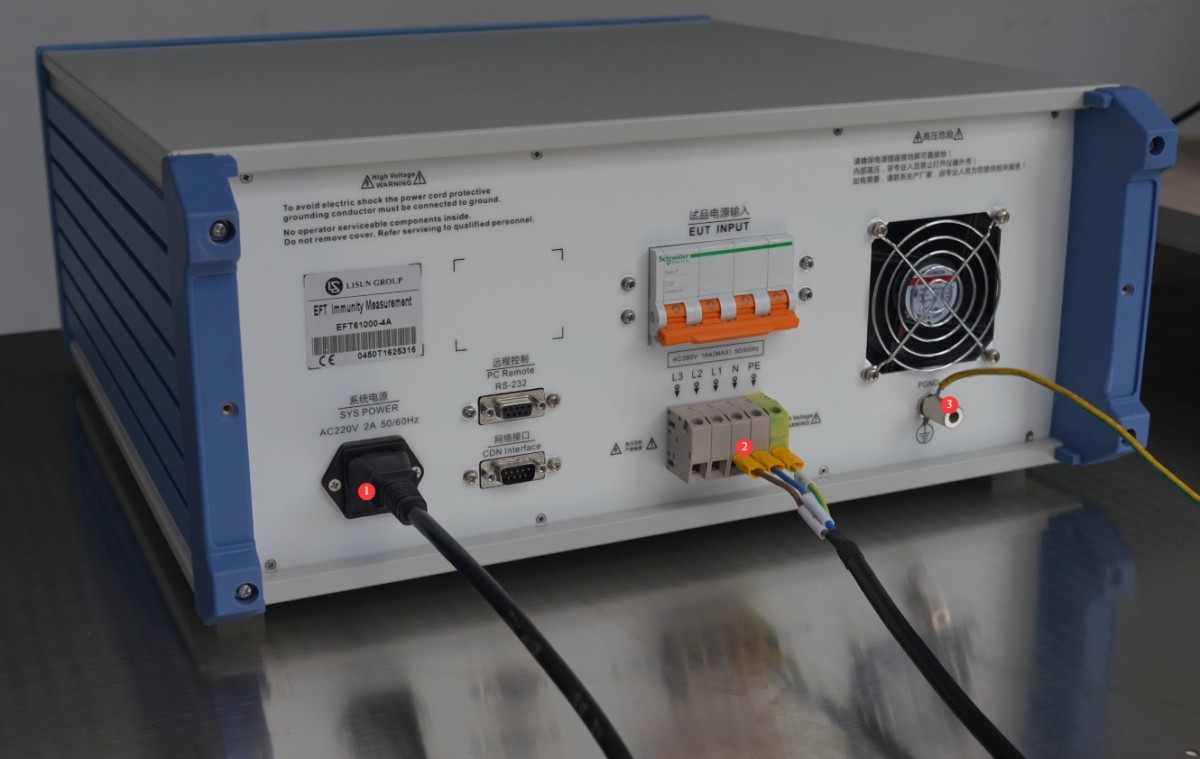

①电源线；②EUT电源输入线，请为EUT连接至合适电源；③PGND保护接地端子，请连接至接地金属板。

图4

3.2 IO信号线抗扰度测试环境及接线

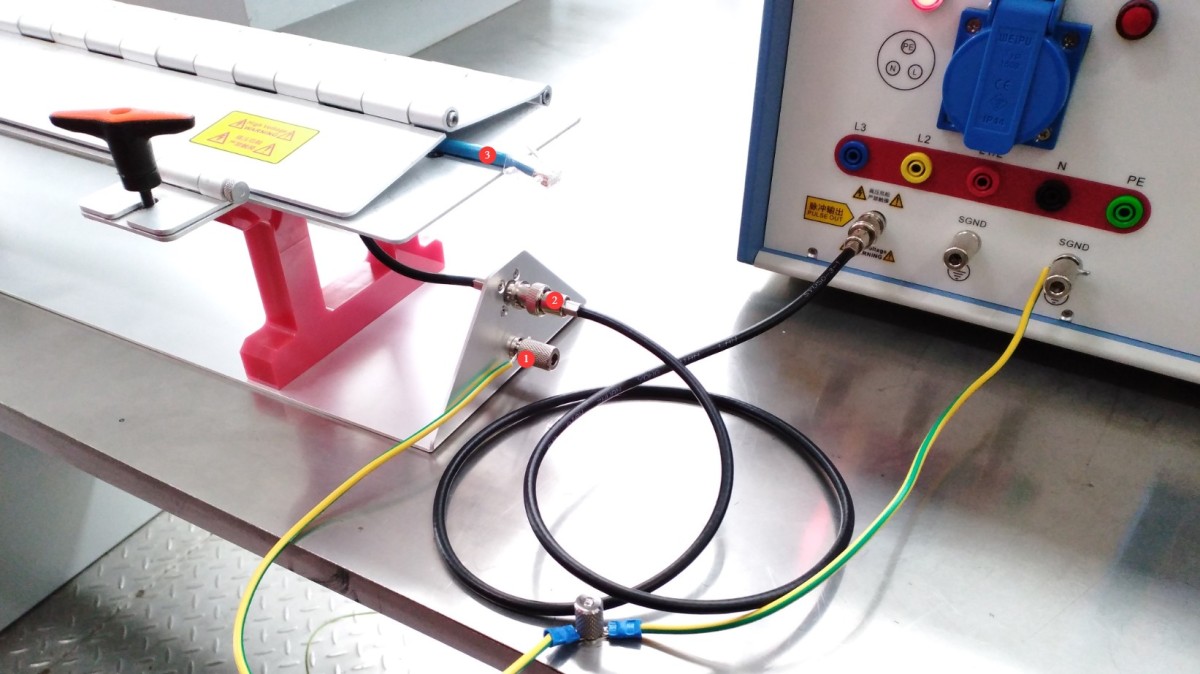

电容耦合夹放置在接地参考平面。①耦合夹接地端子连接至接地参考平面；②耦合夹通过同轴线与仪器前面板BNC接口连接；③IO线穿过容性耦合夹。

图5

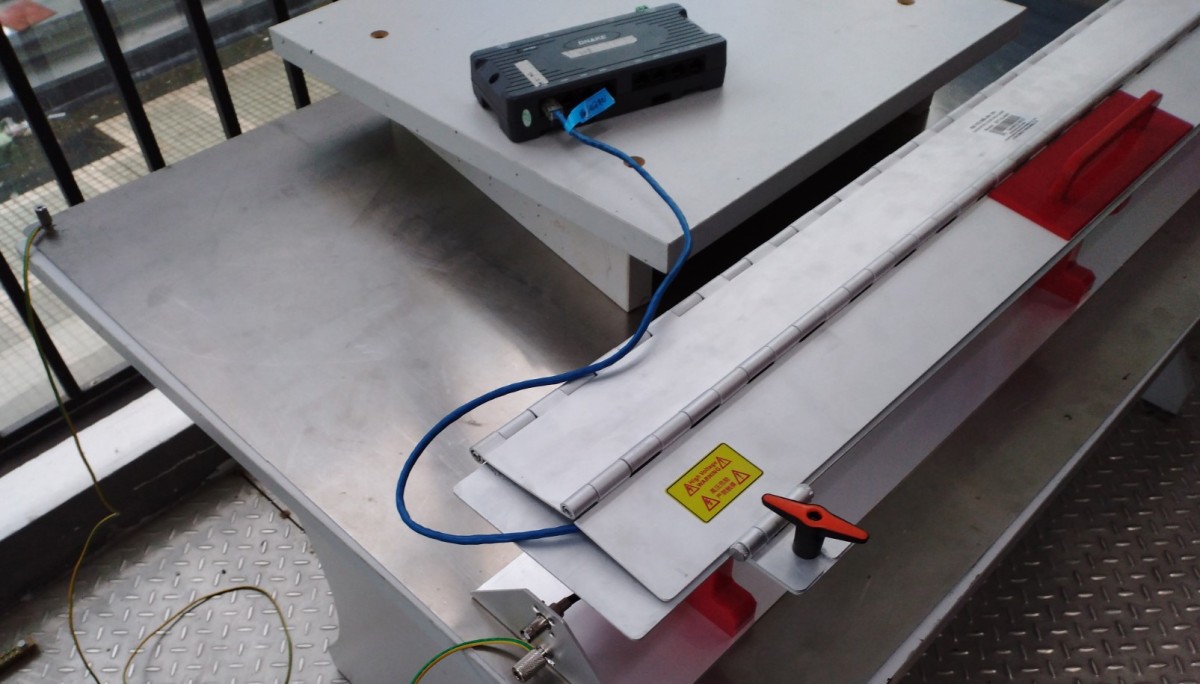

将EUT的IO线穿过容性耦合夹，IO线两端分别连接EUT与AE（辅助）设备。EUT和AE设备分别放在10cm厚的绝缘支座上。

图6

AE设备与EUT之间的距离≥0.5m，其电源线需通过去耦网络连接至供电网络，避免脉冲干扰传导至辅助设备。

3.3 试验参数确认

3.4 设备预热与自检

打开主机前面板电源开关，设备进入待机状态，电源指示灯亮，散热风扇启动。

等待5分钟设备预热，观察触摸屏是否正常显示，无报错信息。

4、触摸屏程序介绍

4.1 初始界面

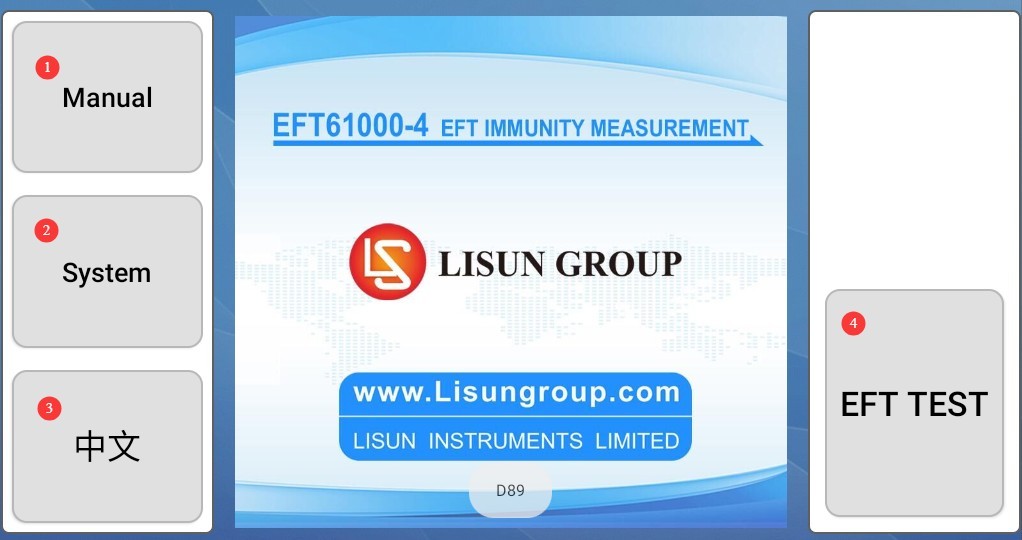

①常见使用注意事项（功能仍在完善中，暂不需要进行任何操作）；②系统信息界面；③中英文切换；④EFT测试界面。

图7

4.2 系统信息界面

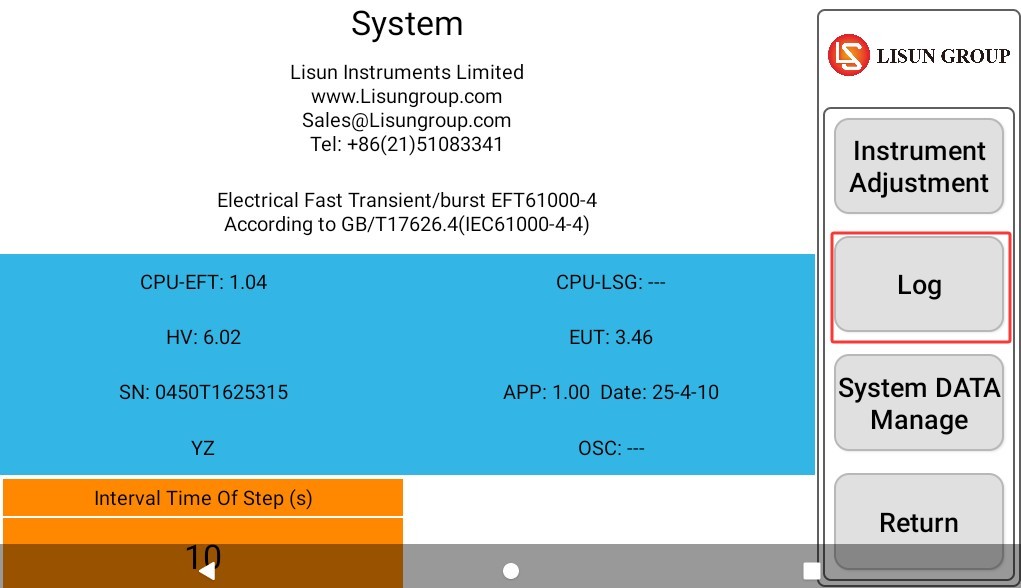

测试日志，可查看或导出历史测试日志。

图8

4.3 EFT测试界面

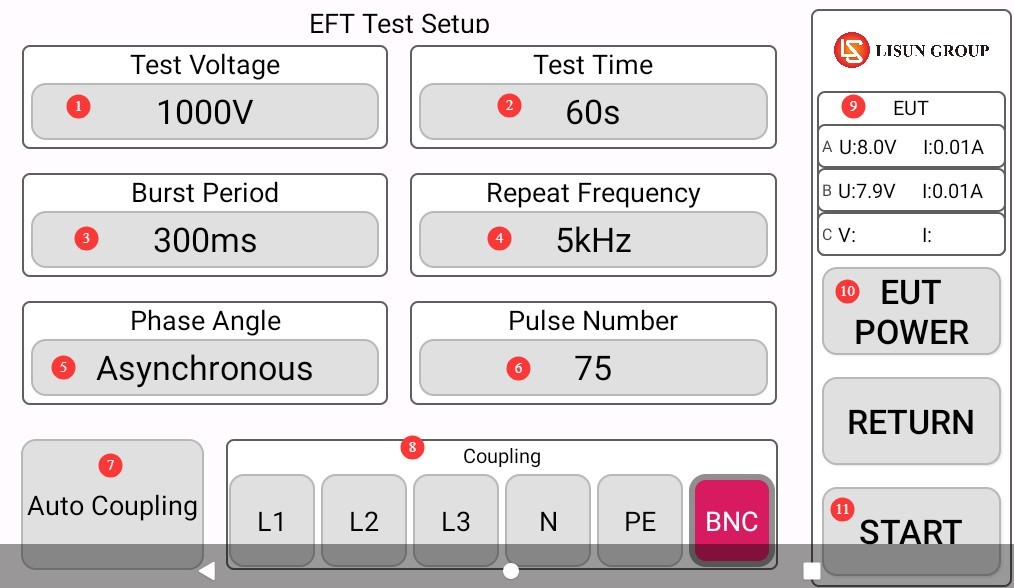

①测试电压和极性设置；②测试时间设置；③脉冲串周期设置；④脉冲重复频率设置；⑤相位角设置；⑥脉冲个数设置；⑦自动耦合选项，可一次性选择所需要的耦合线路；⑧手动选择耦合线路，可单选或多选；⑨显示EUT当前电参数；⑩点击接通/断开EUT电源；⑪点击开始/停止测试。

图9

注：电源端口耦合：选择“L1”“L2”“L3”“N”“PE”中的任意组合；信号端口耦合：选择“BNC”；自动耦合：按系统预设顺序（L1→L2→L3→N→PE→组合）依次施加干扰，适用于全面测试。

5、快速瞬变脉冲群测试

5.1 操作流程

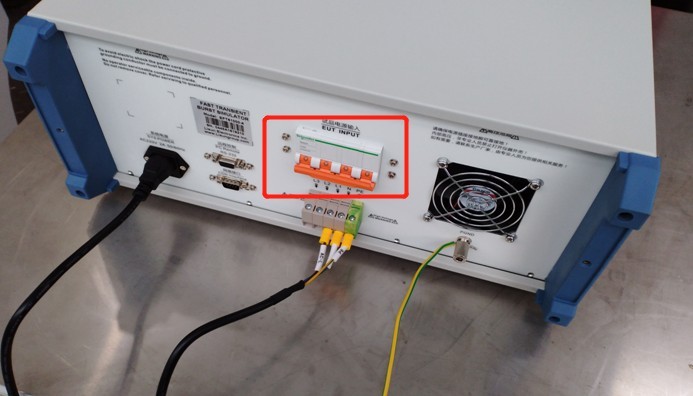

如EUT需要供电，将设备背面EUT电源输入开关闭合。

图10

依据3.3和4.3设置好所有测试参数。

点击“EUT POWER”将EUT电源接通。

点击“START”即可开始测试。

5.2 判断EUT是否通过测试

6、试验结束操作

6.1 测试停止

若测试过程中EUT被明显损坏，请立即点击触摸屏“停止测试”，并点击“EUT Power”关闭EUT电源。

若测试过程中无异常，则等待脉冲测试自动结束，点击“EUT Power”关闭EUT电源。

将主机背面EUT电源输入开关关闭。

等待5分钟，确保主机内部高压电容完全放电后，更换EUT进行测试，或将主机电源关闭。

6.2 测试后整理与清理

整理测试区域，并用干燥抹布擦拭，禁止使用酒精、腐蚀性清洁剂。

脉冲测试为破坏性测试，不会自动生成测试报告，但设备会自动保存测试数据。可进入“系统信息”，点击“测试日志”，将对应的测试数据通过USB接口导出至U盘。导出的文件格式为TXT文本文档。

6.3 设备存放

6.3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

6.3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

7、常见故障排查与处理

7.1 无法开机

故障现象：电源开关打开后，设备无反应（指示灯不亮、风扇不转）。

可能原因：①电源线未接好或破损；②供电电压异常；③保险丝熔断；④压敏电阻MOV烧坏。

处理方法：确认电源线完好并连接牢固；设备供电电源电压不稳，电压太高可谐波干扰等电源方面的问题都可能引起保险丝及压敏电阻烧坏，建议使用稳压纯净正弦波交流电源给设备供电；需更换同类型保险丝或压敏电阻。

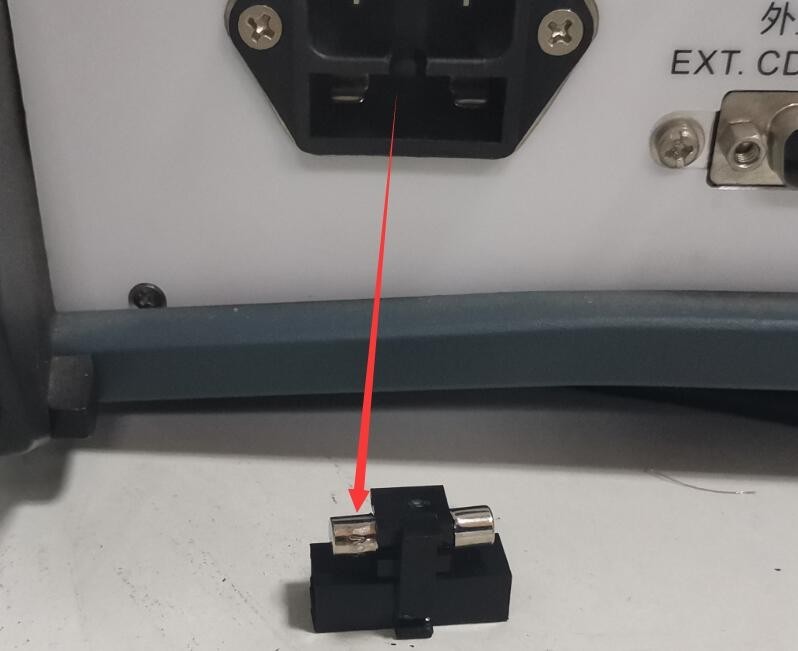

下图为保险丝位置：

图39

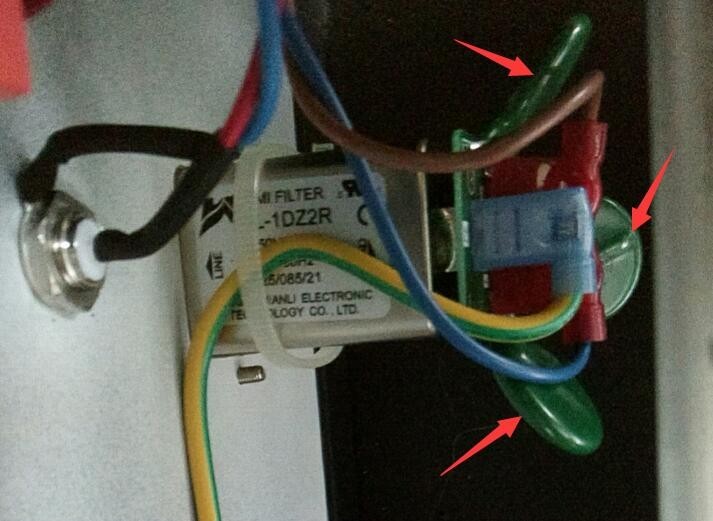

下图为滤波电源内部压敏电阻MOV位置：

图40

7.2 设备自动重启

故障现象：脉冲输出时，设备自动重启。

可能原因：地线未接好。

处理方法：参考2.2.1。将主机背面PGND接地保护端子连接至大地，且确保接地电阻≤4Ω，否则高压可能无法安全泄放，导致设备自动重启。

7.3 脉冲相位角度测试失败

故障现象：设置了同步相位角度, 但是脉冲测试时并没有依对应相位角进行测试。

可能原因：EUT电源未开启。

处理方法：EUT供电需为AC电源，且测试时需要将EUT开启，脉冲发生器才能检测到EUT电源波形并依设置的相位角进行脉冲测试。
