电压尖峰脉冲发生器

1、开箱与设备基础认知

1.1 核心技术参数

参数	说明
测试电压范围	5V~1000V（连续可调）
上升时间	≤2μs
持续时间	＞10μs
阻抗	50Ω ± 10 %
输出极性	正、负
触发	自动
脉冲频率	最大 2Hz
耦合去耦网络	AC/DC440V/16A

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

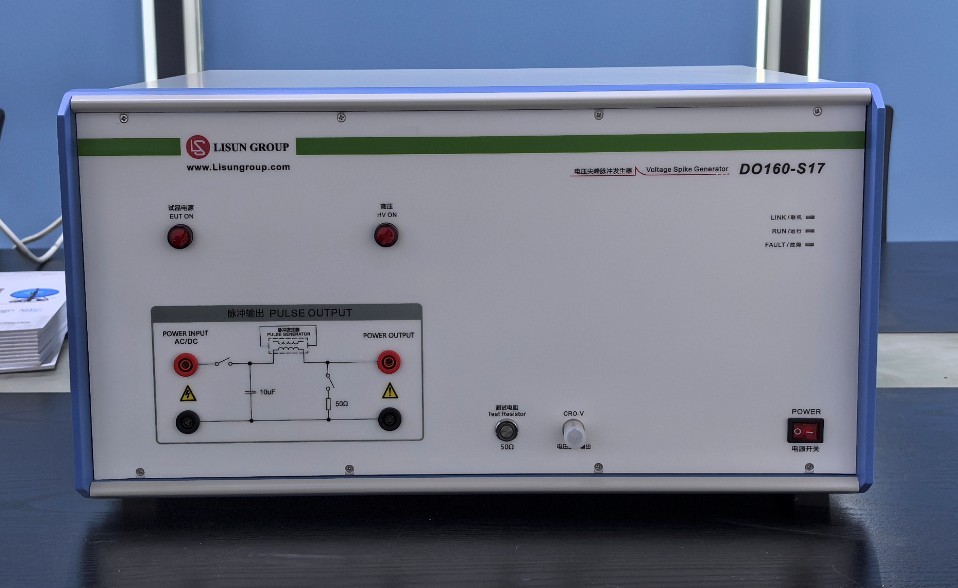

主机类：DO160-S17电压尖峰脉冲发生器。

图1

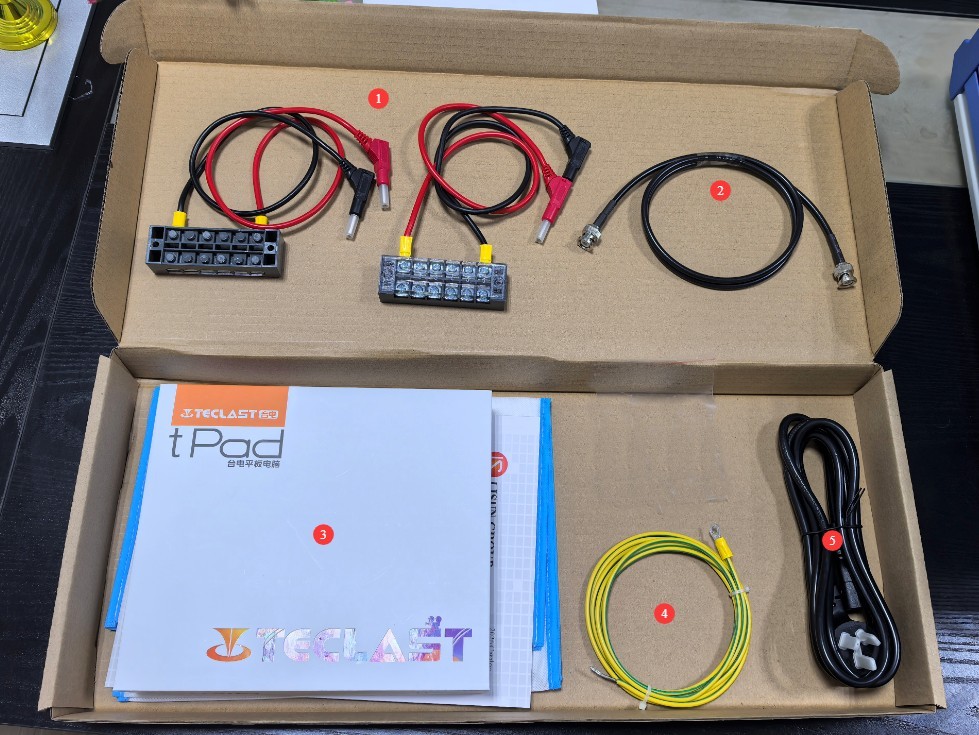

常规配件：

编号	说明
①	EUT电源连接线和EUT连接线
②	同轴线，用于连接示外部示波器监测波形
③	PAD，已预装用于操控DO160-S17的APP
④	地线，用于连接PGND保护接地端
⑤	电源线

图2

电子版使用说明书、质保卡等的下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、安全使用注意事项

2.1 放置规范

确认环境温度：15℃~35℃，相对湿度：10%~60%（无凝露），大气压：86kPa ~ 106kPa，避免高压短路或设备受潮损坏；

场所内无强电磁干扰、无腐蚀性气体、无易燃易爆品、无粉尘、通风良好，防止电火花引发危险；

放置于平稳工作台，避免倾斜、倒置，远离振动源；

设备与墙面、周边装置（如其他试验设备、货架）之间的距离至少1m，方便进行检修；设备正面需预留至少2m 的空间，确保操作顺畅，周围无阻碍物。

2.2 高压安全规范

2.2.1 安全检查

核实设备电源电压与供电电压匹配（AC220V±10%，50/60Hz），确认电源接地良好，接地导线无破损、松动；

接地要求：主机保护接地端子（PGND）需连接至大地，接地电阻≤4Ω，确保高压安全泄放。

2.2.2 操作过程安全要求

操作人员需经过专业培训，熟悉本说明书及相关标准要求，非专业人员禁止操作或拆卸设备。设备内部含高压电路，开盖可能导致触电风险，维修需联系厂家专业人员。

设备工作时产生高电压，严禁触摸接线端子及线缆。

测试过程中，EUT周围1m内禁止无关人员停留，避免意外触电或受放电干扰。

切换接线、更换EUT前，必须先确认停止高压输出（HV指示灯熄灭），并等待至少5分钟，确保内部高压电容完全放电。

操作人员手部干燥，无佩戴金属饰品，测试时禁止进食、饮水，防止电击引发意外。

多人操作时需明确分工，测试开始前需相互确认，避免误操作。

2.3 应急处理措施

发生电击事故：立即切断设备总电源，将操作人员转移至安全区域，必要时进行急救并联系医疗部门。

设备异常（冒烟、异响、异味）：立即关机并切断电源，断开所有接线，禁止再次开机，联系厂家维修。

浪涌输出异常：暂停测试，联系厂家进行排查，禁止直接用手接触测试端口。

2.4 其它

本说明书中未提到的，请谨慎操作或与我们联系。

3、试验前准备

3.1 设备介绍及接线

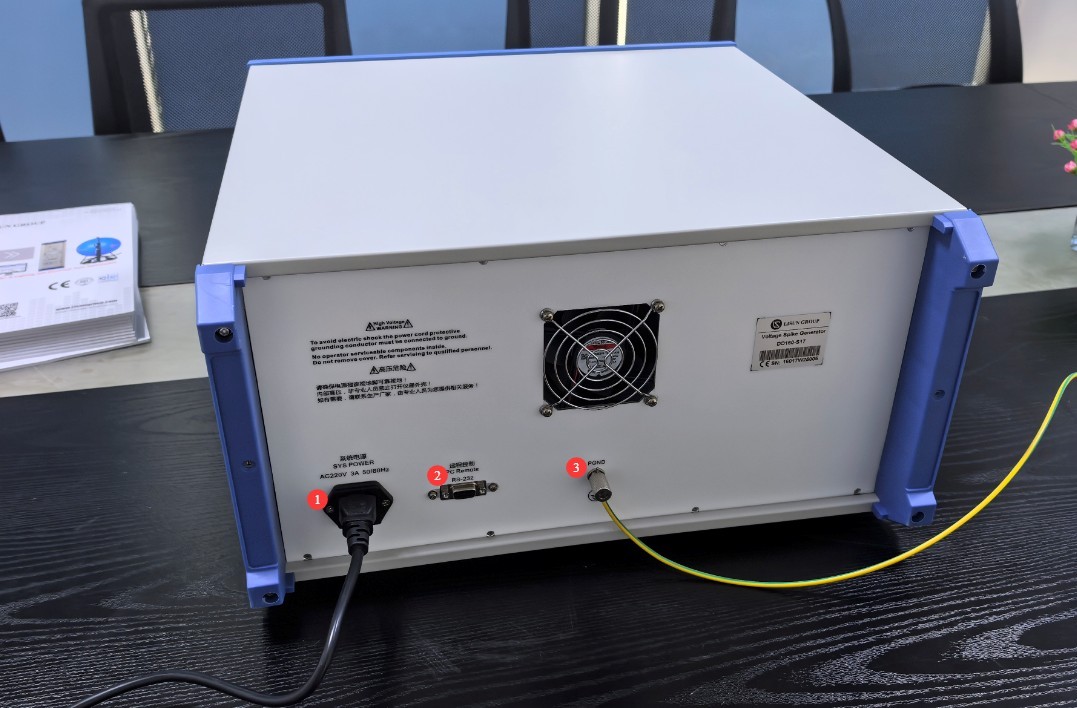

3.1.1 设备背面

编号	说明
①	电源线
②	远程端口，如无特别要求，此端口无功能
③	PGND保护接地线，连接至大地

图3

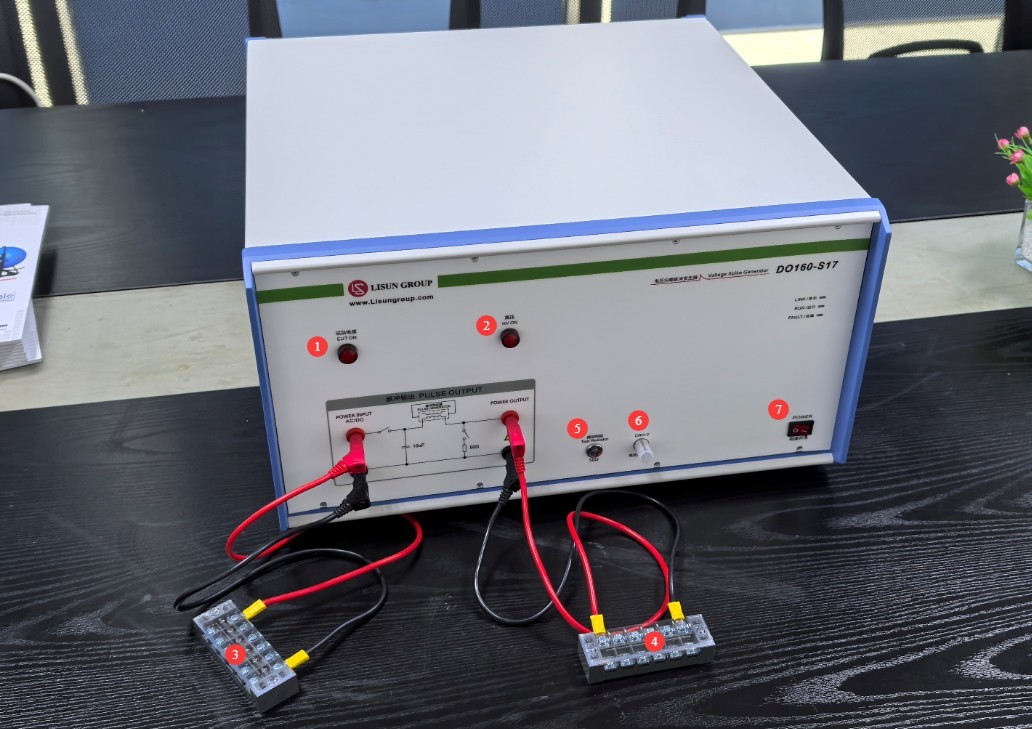

3.1.2 设备正面

编号	说明
①	EUT电源指示灯
②	高压指示灯
③	需为EUT连接合适的外部电源
④	需连接至EUT
⑤	50Ω阻抗开关
⑥	示波器接口，如需查看设备输出波形，可使用同轴线连接至示波器
⑦	电源开关

图4

注：50Ω阻抗开关只用于在连接示波器查看波形，在正常进行测试时请不要开启。

3.2 PAD准备

3.2.1 PAD网络连接

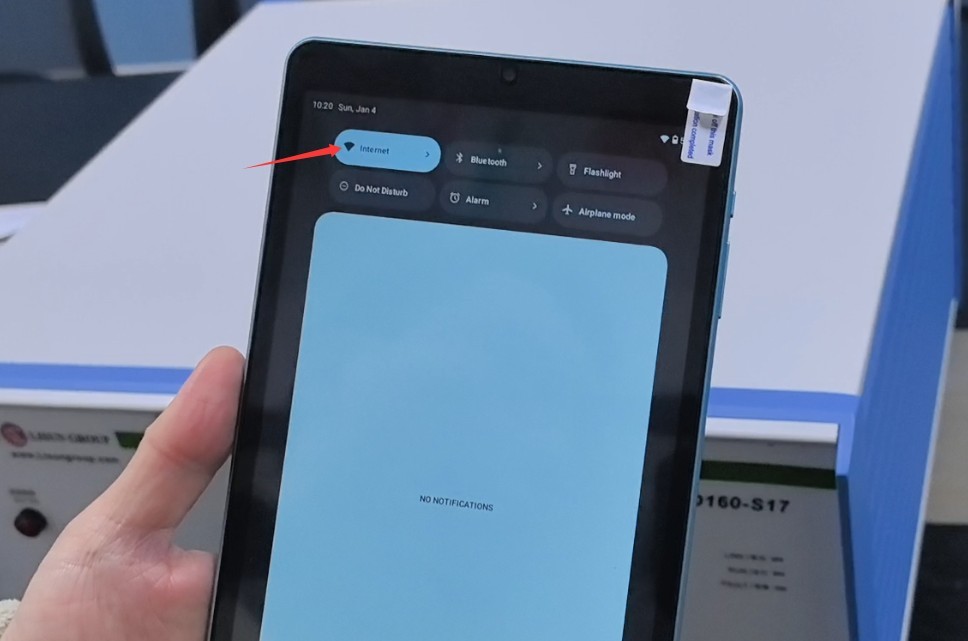

将DO160-S17设备开机，将PAD开机。PAD屏幕顶部下滑，找到Wi-Fi选项。

图5

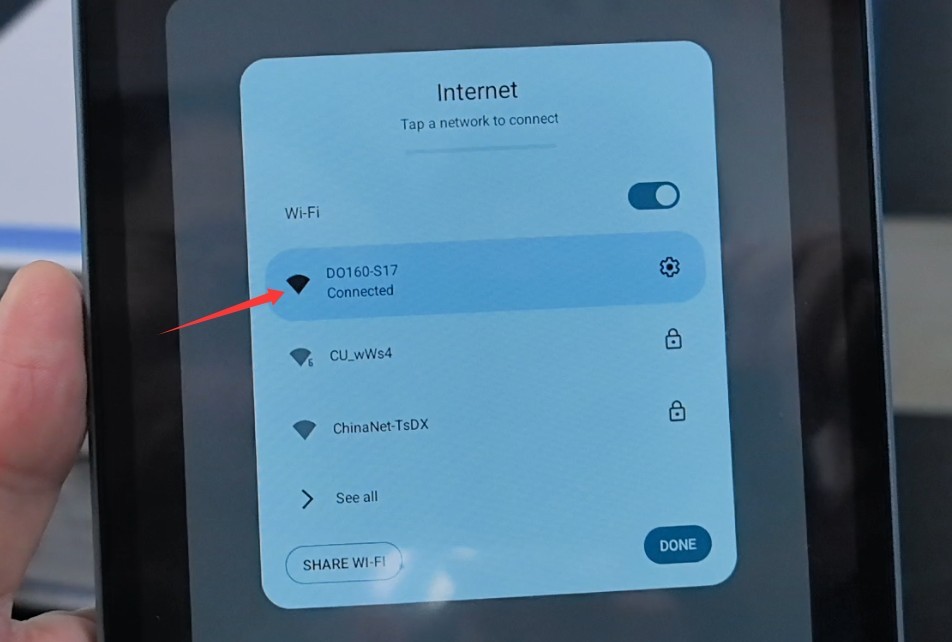

点开，并连接至DO160-S17设备发出的Wi-Fi信号。

图6

3.2.2 程序介绍

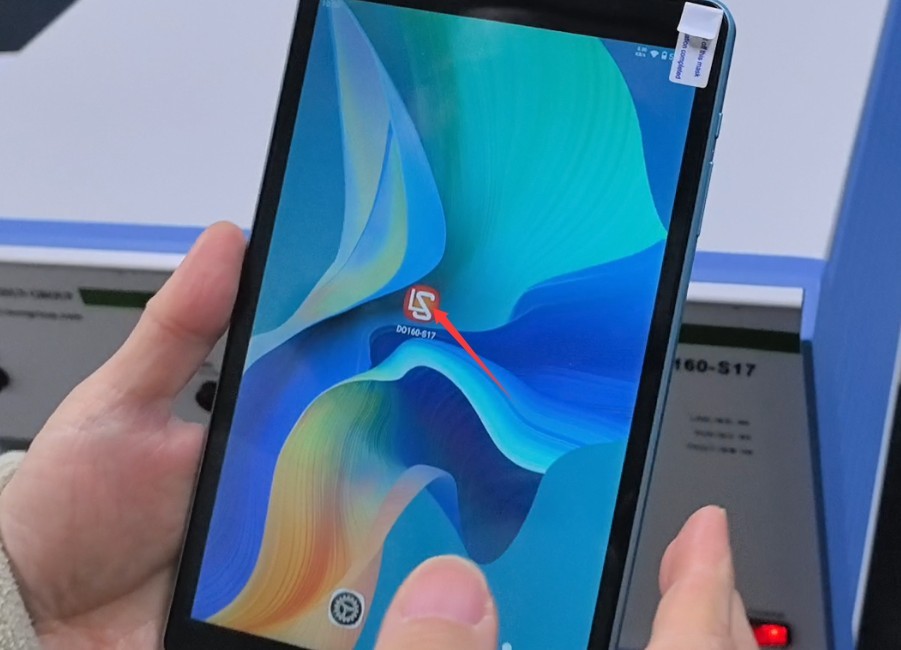

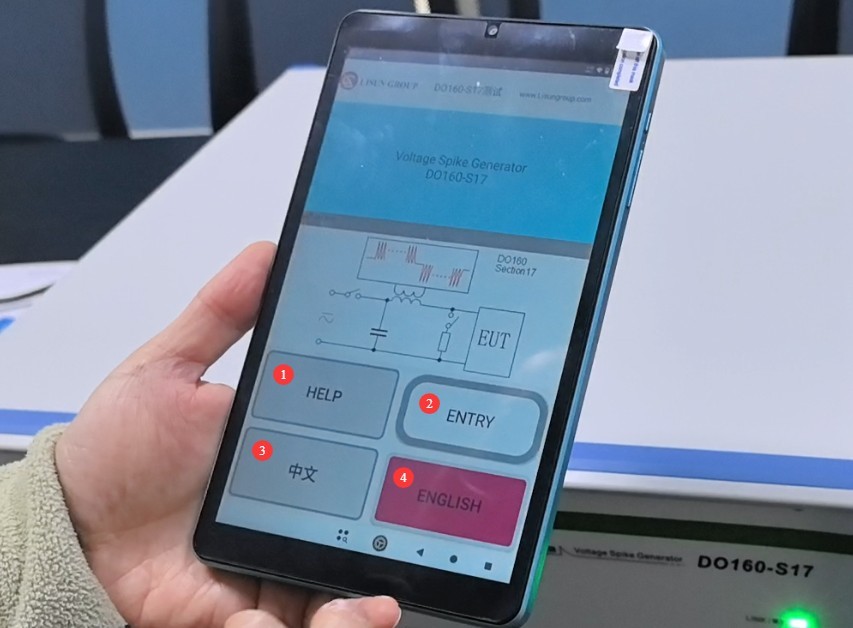

点击DO160-S17 APP。

图7

编号	说明
①	帮助界面（功能仍在完善中，暂无需进入操作）
②	进入测试界面
③	将语言切换为中文
④	将语言切换为英文

图8

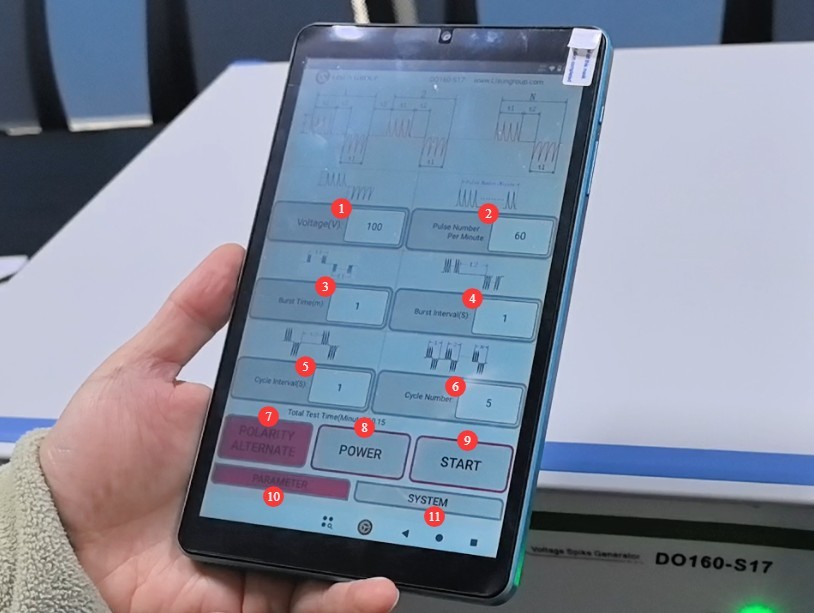

进入测试界面。

编号	说明
①	设置脉冲电压及极性，范围5~1000V
②	设置每分钟脉冲次数，范围10~120
③	设置脉冲串时长t1，1~600S
④	设置脉冲串间隔时间t2，1~6S
⑤	设置循环间隔时长t3，1~10S
⑥	设置循环次数，范围1~100
⑦	脉冲电压极性自动切换
⑧	点击可接通或切断EUT电源
⑨	点击可开始或停止测试
⑩	系统参数界面，无需操作
⑪	系统信息界面，无需操作

图9

4、电压尖峰脉冲试验

4.1 试验流程

参考第3章将所有线缆接好，连接PAD网络，并设置好所有测试参数。

点击“POWER”接通EUT电源，此时DO160-S17设备前面板EUT电源指示灯亮起，使EUT处于正常工作状态。

点击“START”开始试验。

4.2 判断EUT是否通过测试

测试期间（脉冲施加过程中），EUT需满足以下要求，否则直接判定为不合格：

不允许出现：冒烟、起火、火花放电、外壳过热（超过EUT规定的最高工作温度）、绝缘击穿（设备漏电流超过标准限值，如≥5mA）；

不允许出现：电源线/信号线短路、熔断器熔断（非EUT自身保护设计的熔断）、内部元器件烧毁等永久性安全失效。

EUT需保持其核心功能不中断（除非标准或EUT规格书允许“临时非安全相关功能暂停”）；

航空电子类EUT（如通信设备、控制模块）：不允许出现通信中断、数据丢失、控制指令误触发/失效等影响安全运行的功能异常；

允许的临时现象：若EUT有自身抗扰设计，可出现“短暂性能波动”（如信号幅度轻微下降、响应延迟≤100ms），但需在脉冲结束后1s内自动恢复，且不影响核心功能。

5、试验结束操作

5.1 测试停止

若测试过程中EUT被明显损坏，请立即点击触摸屏“停止测试”，并点击“Power”关闭EUT电源。

若测试过程中无异常，则等待试验自动结束，点击“Power”关闭EUT电源。

等待5分钟，确保主机内部高压电容完全放电后，更换EUT进行测试，或将主机及隔离变压器电源关闭。

5.2 测试后整理与清理

整理测试区域，并用干燥抹布擦拭，禁止使用酒精、腐蚀性清洁剂。

脉冲测试为破坏性测试，不会自动生成测试报告，需人工确认EUT是否通过该测试。

5.3 设备存放

5.3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

5.3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化。

6、常见故障排查与处理

6.1 无法开机

故障现象：电源开关打开后，设备无反应（指示灯不亮、风扇不转）。

可能原因：①电源线未接好或破损；②供电电压异常；③保险丝熔断；④压敏电阻MOV烧坏。

处理方法：确认电源线完好并连接牢固；设备供电电源电压不稳，电压过高，谐波干扰等电源方面的问题均可能导致保险丝及压敏电阻烧坏，建议使用稳压纯净正弦波交流电源给设备供电；需更换同类型保险丝或压敏电阻。

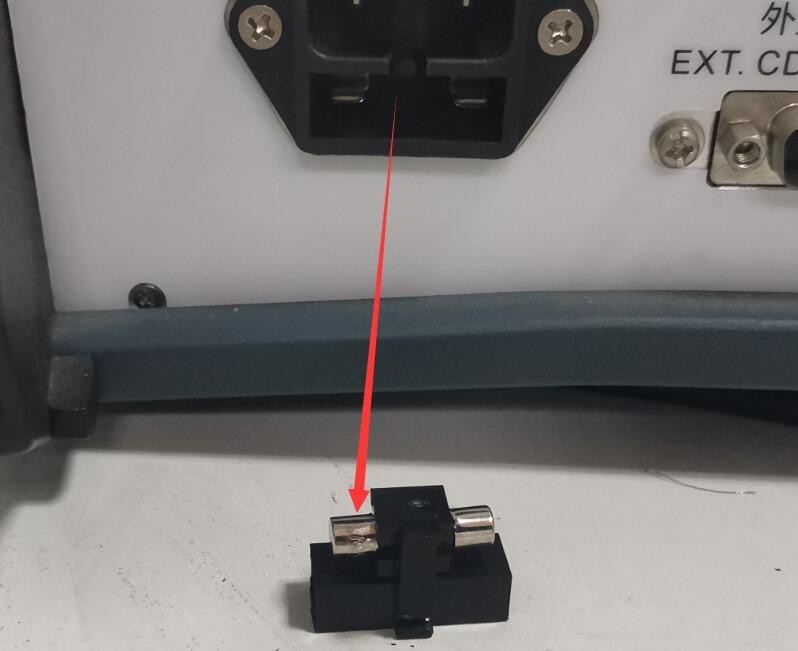

下图为保险丝位置：

图10

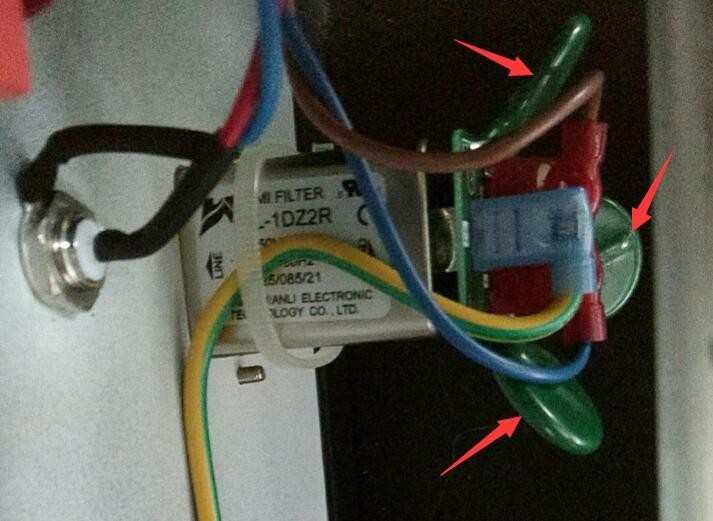

下图为滤波电源内部压敏电阻MOV位置：

图11

6.2 设备自动重启

故障现象：脉冲输出时，设备自动重启。

可能原因：地线未接好。

处理方法：将主机背面PGND接地保护端子连接至大地，且确保接地电阻≤4Ω，否则高压可能无法安全泄放，导致设备自动重启。

6.3 EUT电源无法接通

故障现象：点击“POWER”后， EUT电源无法接通。

可能原因：50Ω阻抗开关。

处理方法：50Ω阻抗开关只用于在连接示波器查看波形，在正常进行测试时请不要开启，否则EUT电源无法接通，无法正常进行测试。
