恒流恒压直流电源

1、开箱与设备基础认知

1.1 核心技术参数

参数/型号	DC3005S	DC3010S	DC6005S
最大输出	30V/5A	30V/10A	60V/5A
电压分辨率	0.001V(0～60V)
电压准确度	±(0.02% 读数＋0.05%量程＋1字)
电流分辨率	0.001A
电流准确度	±(0.05% 读数＋0.05%量程＋1字)

1.2 设备配置核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	DC-S系列电源
②	电源线
③	RS232通讯线

电子版使用说明书、软质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

注：LISUN光谱辐射计软件均可操控DC-S系列电源，但单独DC-S电源无配套独立软件，请在设备前面板进行操作。

2、安全使用注意事项

2.1 用电安全规范

设备输入电源单相AAC220V±10%、50/60Hz，需符合安全标准，具备良好保护接地功能，保护接地电阻≤4Ω，防止触电。

2.2环境安全规范

在室内使用，避免阳光直射；放于坚固平稳桌面，避免剧烈振动；无粉尘、无腐蚀性气体、无易燃易爆品；远离强磁场、强电场；通风良好，设备四周留≥10cm散热空间，禁止遮挡散热风扇出风口；工作环境：温度5℃~35℃，相对湿度≤65% RH。

2.3操作安全规范

禁止湿手操作设备、插拔电源线；接线/拆线前必须停止输出；设备工作时禁止触摸输出端子、内部元件、负载及负载接线；禁止在输出状态下直接关机，须先切断输出后再关机；出现异味、冒烟、异响、过热，立即断电，禁止继续操作。

3、设备介绍及接线

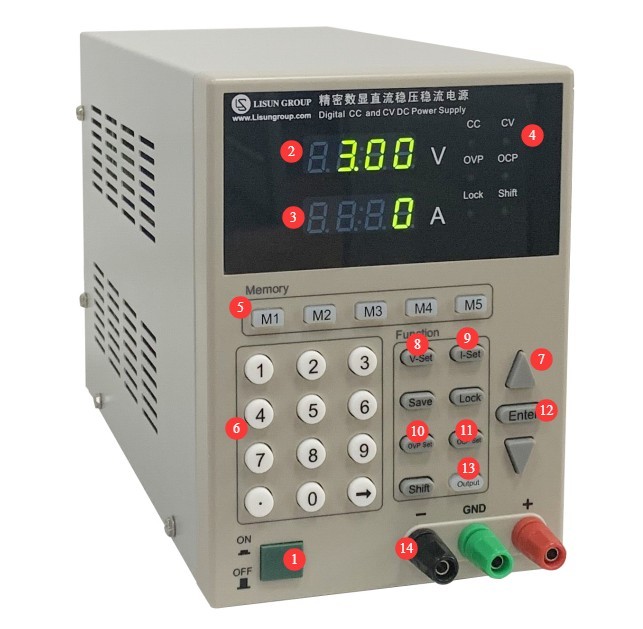

3.1 前面板介绍

编号	说明
①	电源开关
②	电压显示窗口V，超限显示“—–”
③	电流显示窗口A，超限显示“—–”
④	指示灯。CC：恒流；CV：恒压；OVP：过压保护触发；OCP：过流保护触发
⑤	记忆键，设备可记忆5组设置数据，方便快速设置
⑥⑦	数字键及上下键均可调整设置数值
⑧	V-Set，按下后可设置电压
⑨	I-Set，按下后可设置电流
⑩	OVP set，按下后可设置输出电压上限
⑪	OCP set，按下后可设置输出电流上限
⑫	设置好数值后，按ENTER键进行确认
⑬	ON/OFF键，点击可启动/切断电源输出
⑭	输出端子，连接至您的直流负载，注意极性

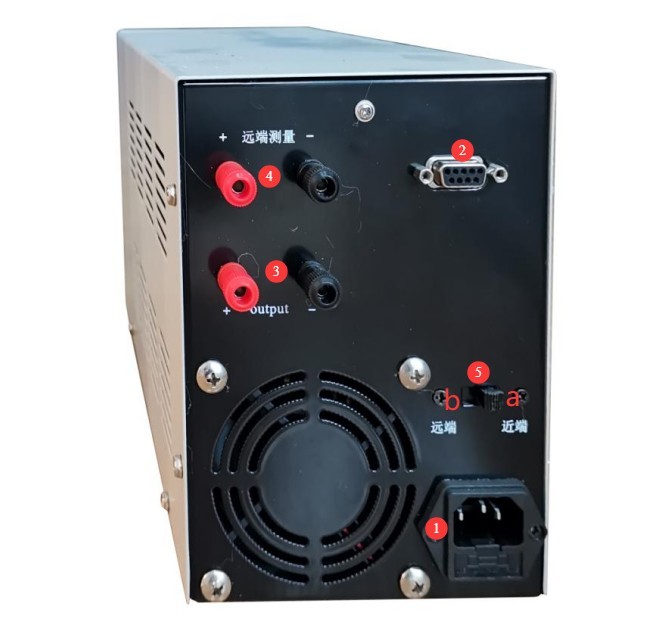

3.2 背面板介绍

编号	说明
①	电源线插孔，含保险丝，为设备连接至合适电源
②	RS232通讯线接口，若需要使用其它软件设置并控制电源输出，请连接至电脑
③	输出端子，与设备前面板输出端子功能相同
④	外部采样端子，也连接至您的直流负载，可获取更准确的负载端电压，若您对电压采样准确度要求较高，请连接；不连接也不影响DC电源输出功能，接线时注意极性
⑤	采样切换开关	出厂默认在a侧，内部采样
		若您有连接外部采样端子，请切换至b侧，外部采样

注1：外部采样为4线制采样，去除线缆压降；内部采样包含线缆压降。

注2：输出端子，前面板和背面板二选一进行连接即可。

4、设备操作

4.1 OVP/OCP设置确认

出厂时，为保证正常输出，已设置为设备最大输出。如DC3005S，已将OVP值设为30，OCP值设为5。若需要重新进行检查设置，按以下步骤的操作。

操作步骤	说明
①	按下OVP set键，电压窗口显示当前设置的OVP值，若不正确，可直接使用数字键重新进行设置，然后按ENTER键确认
②	按下OCP set键，电流窗口显示当前设置的OCP值，若不正确，可直接使用数字键重新进行设置，然后按ENTER键确认

4.2 恒压输出

操作步骤	说明
①	若需设备记忆设置参数，可先按下对应记忆按钮键
②	按下I-Set键，将电流设置为最大输出值，或至少能满足恒压输出的电流值，直接使用数字键进行设置，按ENTER键确认
③	按下V-Set键，将电压设置为所需的额定电压值，按ENTER键确认
④	按ON/OFF键，控制输出，输出时CV指示灯亮

注：若输出过程中，CV指示灯熄灭，CC指示灯点亮，则所设置的电流值无法满足直流负载额定电压输出，您需要最大输出电流更大的DC电源。

4.3恒流输出

操作步骤	说明
①	若需设备记忆设置参数，可先按下对应记忆按钮键
②	按下V-Set键，将电压设置为最大输出值，或至少能满足恒流输出的电压值，直接使用数字键进行设置，按ENTER键确认
③	按下I-Set键，将电流设置为所需的额定电流值，近ENTER键进行确认
④	按ON/OFF键，控制输出，输出时CC指示灯亮

注：若调试过程中，CC指示灯熄灭，CV指示灯点亮，则所设置的电压值无法满足直流负载额定电流输出，您需要最大输出电压更大的DC电源。

5、设备日常维护与保养

5.1 日常维护

5.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

5.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；风扇通风口无堵塞；开机后检查指示灯、显示屏正常。

5.2 存储规范

5.2.1 存储环境要求

温度5℃~35℃，相对湿度≤65% RH，干燥、无尘、无腐蚀气体。

5.2.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每3个月通电10分钟，防止元件受潮损坏。

常见故障排查与处理

故障现象	可能原因	处理方法
无法开机	输入电源线松动、保险丝熔断	断电，检查输入电源线连接；断电，排除短路/过载，更换同规格保险丝，禁止加大电流规格
设置没问题但OCP、OVP指示灯亮	输出短路、输出超限、设备过热保护	停止输出，检查输出线路，排除短路后重试；确认负载额定电压电流未超限，如DC3005S型号最大输出电压电流为30V5A；关机通风，清理散热口，冷却后重启
风扇不转	灰尘堵塞、电机故障	断电，清理风扇灰尘；仍异常请联系我们检修或更换风扇

7、装箱清单

序号	名称	数量
①	DC-S系列电源主机	1台
②	电源线	1根
③	RS232通讯线
