高精度恒流恒压直流电源

1、设备基础认知

1.1 核心技术参数

参数/型号	DC3005	DC3010	DC6005	DC6010
最大输出电压/电流	30V/5A	30V/10A	60V/5A	60V/10A
电压分辨率	0.0001V(0V～10V)；0.001V(10V～60V)
电压准确度	±(0.02% 读数＋0.01%量程＋1字)
电流分辨率	0.0001A
电流准确度	±(0.02%读数＋0.01%量程＋1字)＜ 5A；±(0.03%读数＋0.02%量程＋1字)≥5A

1.2 设备配置核对

1.2.1 包装拆除

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

编号	说明
①	DC系列电源
②	电源线
③	RS232或RS485通讯线
④	备用保险丝

1.2.3 电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

注1：LISUN光谱辐射计及分布光度计软件均可操控DC系列电源，本说明书仅介绍电源专用软件的操作。

注2：高精度线性DC系列电源，与DC-S、DC-B系列开关电源不同，无法直接设置电压电流数字进行输出。操作时建议参考第4章使用软件进行操控；当参考第5章在设备前面板进行操控时，需耐心调试。

2、安全使用注意事项

2.1 用电安全规范

设备输入电源单相AC220V±10%、50/60Hz，须符合安全标准，具备良好保护接地功能，保护接地电阻≤4Ω，防止触电。

2.2环境安全规范

在室内使用，避免阳光直射；放于坚固平稳桌面，避免剧烈振动；无粉尘、无腐蚀性气体、无易燃易爆品；远离强磁场、强电场；通风良好，设备四周留≥10cm散热空间，禁止遮挡散热风扇出风口；工作环境：温度5℃~35℃，相对湿度≤65% RH。

2.3操作安全规范

禁止湿手操作设备、插拔电源线；接线/拆线前必须停止输出；开机后预热至少10分钟再输出；设备工作时禁止触摸输出端子、内部元件、负载及负载接线；开关机间隔≥3分钟，避免冲击损坏；禁止在输出状态下直接关机，须先切断输出且电压电流数字回落至0后再关机；出现异味、冒烟、异响、过热，立即断电，禁止继续操作。

3、设备介绍及接线

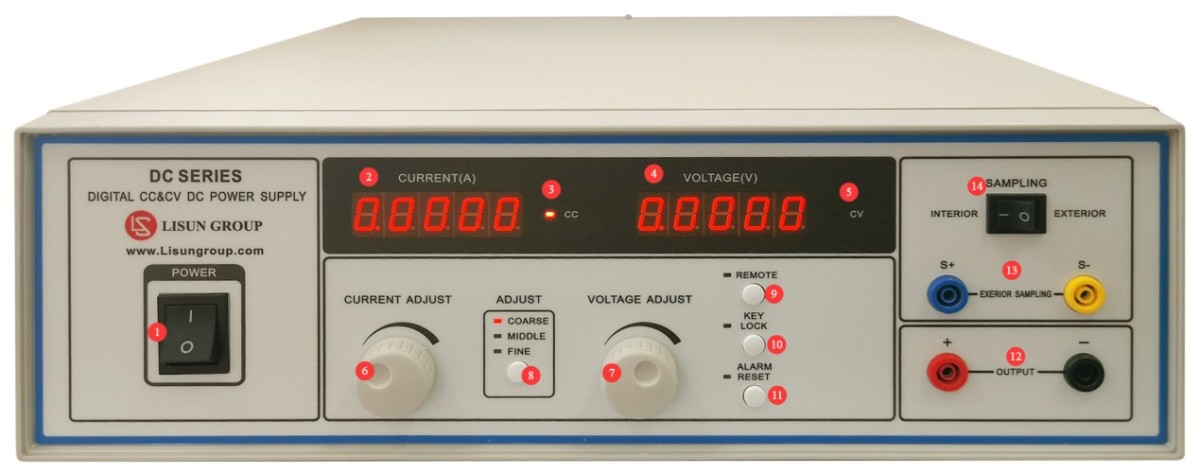

3.1 前面板介绍

编号	说明
①	电源开关
②	电流显示窗口A，超限显示“—–”
③	恒流CC输出指示灯
④	电压显示窗口V，超限显示“—–”
⑤	恒压CV输出指示灯
⑥	调流旋钮，顺增逆减
⑦	调压旋钮，顺增逆减
⑧	调节细度切换键，COARSE粗调/MIDDLE中调/FINE细调
⑨	远程/本地切换键，指示灯亮为软件远程操控中（设备前面板操控无效），按一下即可将指示灯熄灭，可在前面板进行操控
⑩	面板锁定/解锁
⑪	报警消音+输出回零复位
⑫	输出端子，连接至您的直流负载。注：接线时注意极性
⑬	外部采样端子，也连接至您的直流负载，可获取更准确的负载端电压，若您对电压采样准确度要求较高，请连接；不连接也不影响DC电源输出功能。注：接线时注意极性
⑭	内部采样/外部采样，注：若外部采样接线端子未接线，则采样方式切换无效，设备只能内部采样

注：外部采样为4线制采样，去除线缆压降；内部采样包含线缆压降。

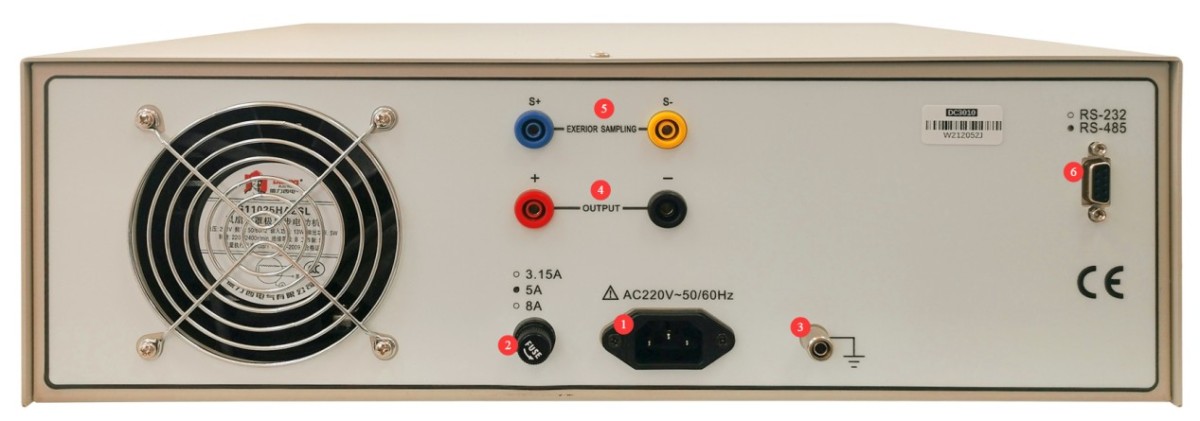

3.2 背面板介绍

编号	说明
①	电源线插孔，为设备连接至合适电源
②	保险丝
③	保护接地端子，内部与电源线接地端短接，若电源线已具备良好保护接地功能，则此端子无需接线
④	输出端子，与设备前面板输出端子功能相同
⑤	外部采样端子，与设备前面板外部采样接线端子功能相同
⑥	RS232/RS485通讯线接口，若需要使用电脑软件设置并控制电源输出，请连接至电脑通讯端口，或使用USB转接线连接至电脑USB接口

注：输出端子，前面板和背面板二选一进行连接即可；外部采样接线端子，前面板和背面板二选一进行连接即可。

4、软件操作

4.1 准备工作

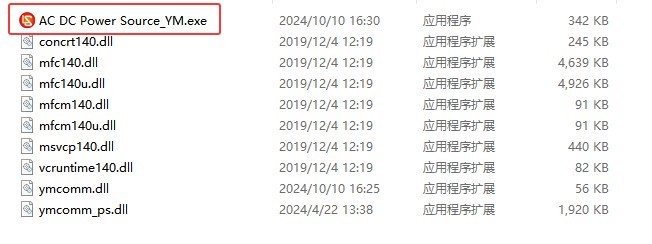

将软件文件夹复制至电脑。无需安装，直接双击以下文件即可打开软件界面。

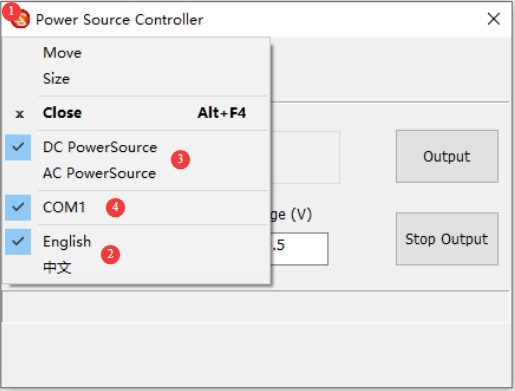

注：

编号	说明
①	点击软件界面左上角LISUN红色LOGO
②	选择软件界面显示语言，中文或英文
③	选择DC系列电源
④	选择正确的通讯端口，可在电脑“设备管理器”中确认其使用的通讯端口

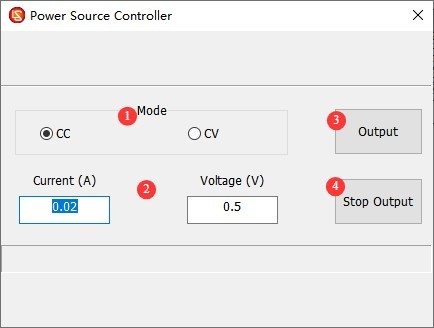

4.2 使用软件控制DC电源输出

编号	说明
①	选择输出模式，CC（恒流输出）或CV（恒压输出）
②	输入合适的电流及电压值
③	点击输出，即可输出
④	点击停止输出，即可停止输出

注：若需恒压输出，电流为限流参考值，可直接设置最大值，或者至少能满足所设置的恒压值，若电流设置太小会触发限流，输出失败。

若需恒流输出，电压为限压参考值，可直接设置最大值，或者至少能满足所设置的恒流值，若电压设置太小会触发限压，输出失败。

5、设备操作

5.1 恒压输出

确认远程/本地切换键指示灯为熄灭状态，若为点亮状态，按下按键将其熄灭以切换为本地操作模式。

操作步骤	说明
①	确认调节细度为粗调，否则按调节细度切换键切换至粗调
②	顺时针旋转调流旋钮，连续旋转调至报警（达设备电流输出上限值）或调至至少能满足恒压输出的电流值 注：调压前无输出，无数字显示
③	慢慢顺时针旋转调压旋钮，输出电压电流值开始显示并缓慢增长，CV指示灯亮，即恒压输出状态
④	将输出电压粗调至额定电压值附近后，切换至中调或细调，将电压调至直流负载的额定电压
⑤	按输出回零复位键，可停止输出

注：若调试过程中，CV指示灯熄灭，CC指示灯点亮，则所设置的电流值偏低，电源转入恒流模式，顺时针增大电流即可恢复恒压输出。

5.2恒流输出

确认远程/本地切换键指示灯为熄灭状态，若为点亮状态，按下按键将其熄灭以切换为本地操作模式。

操作步骤	说明
①	确认调节细度为粗调，否则按调节细度切换键切换至粗调
②	顺时针旋转调压旋钮，连续旋转调至报警（达设备电压输出上限值）或调至至少能满足恒流输出的电压值 注：调流前无输出，无数字显示
③	慢慢顺时针旋转调流旋钮，输出电压电流值开始显示并缓慢增长，CC指示灯亮，即恒流输出状态
④	将输出电流粗调至额定电流值附近后，切换至中调或细调，将电流调至直流负载的额定电流
⑤	按输出回零复位键，可停止输出

注：若调试过程中，CC指示灯熄灭，CV指示灯点亮，则所设置的电压值偏低，电源转入恒压模式，顺时针增大电压即可恢复恒流输出。

6、设备日常维护与保养

6.1 日常维护

6.1.1 日常清洁

清洁前必须断电，拔下电源线；建议使用防静电柔软棉布+温和洗涤剂擦拭，禁止直接喷洒液体；禁止使用苯、甲苯、丙酮等化学溶剂。

6.1.2 日常检查

每次使用前检查电源线、接线端子无松动、烧蚀；风扇通风口无堵塞；开机后检查指示灯、显示屏正常。

6.2 存储规范

6.2.1 存储环境要求

温度5℃~35℃，相对湿度≤65% RH，干燥、无尘、无腐蚀气体。

6.2.2 长期存储操作

断电、拔下所有线缆；清洁设备，包裹防尘膜；每月通电10分钟，防止元件受潮损坏。

7、常见故障排查与处理

故障现象	可能原因	处理方法
无法开机	输入电源线松动、保险丝熔断	断电，检查输入电源线连接；断电，排除短路/过载，更换同规格保险丝，禁止加大电流规格
报警指示灯亮	输出短路、输出超限、设备过热保护	停止输出，检查输出线路，排除短路后重试；确认负载额定电压电流未超限，如DC3005型号最大输出电压电流为30V5A；关机通风，清理散热口，冷却后重启
风扇不转	灰尘堵塞、电机故障	断电，清理风扇灰尘；仍异常请联系我们检修或更换风扇

8、装箱清单

序号	名称	数量
①	DC系列电源主机	1台
②	电源线	1根
③	RS232或RS485通讯线
④	备用保险丝	2个
