反射透射箱

安全规定

在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。

本仪器使用了下列标记：

高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书

开关接通符号

开关断开符号

警告

勿在爆炸性环境下操作。

不要在放有易燃易爆品的地方使用仪器。

在这种环境下使用任何电气仪器都有可能造成安全伤害。

保护地线

打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。

供电电源

打开电源前请确保供电电源电压与额定电压匹配。

勿取下仪器的任何外壳部分

有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。

1. 概述

感谢您购买力汕CHTR-100反射/透射率测试箱，在您使用本仪器之前，请首先确认下一页“装箱清单”中所列的所有配件是否齐全，若发现配件不全，或有错误，请尽快与我公司的代理商联系，以维护您的权益。

本仪器为精密电子仪器，本使用说明书包含仪器的基本原理、主要功能、技术指标和操作过程，为了确保正确使用仪器，在操作仪器前，请先仔细阅读使用说明书并妥善保存好说明书，以便碰到问题时快速查阅。

CHTR-100反射/透射率测试箱主要在测量各类反射镜、金属、塑料

物体表面的（光谱）反射率或玻璃、塑料等物体的（光谱）透射率时，用于收集光度、色度能量，再通过光纤或光电探测器将被测光信号送入分光仪器或反射透射光度计，得到光色参数。

本测试箱与PM200GL照度/透过率测试仪组合适用于机动车辆后视镜（或类似产品）反射率的测试。

2. 原理及结构

图一 反射/透射率测试箱的前面板示意图

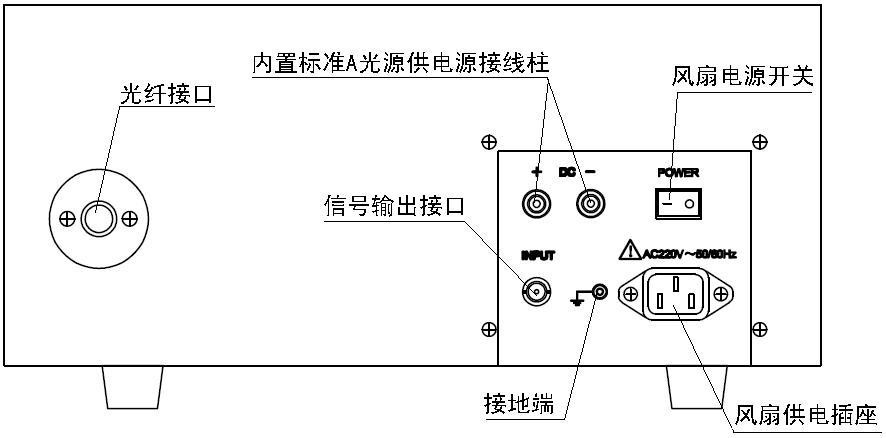

图二 反射/透射率测试箱的后面板示意图

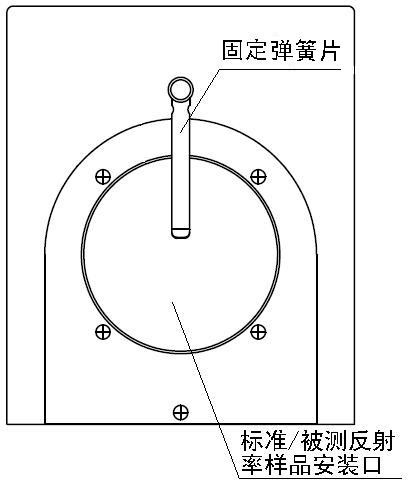

图三 反射/透射率测试箱的侧面示意图

CHTR-100反射/透射率测试箱主要由标准A光源（卤素灯）、积分球、光度探头、平行光装置、冷却风机、机械装置和其它附件组成。反射率测试主要由标准A光源经平行光装置直接照射到内置积分球内，通过放在积分球侧面已知反射率的标准样品和被测样品的光能量数据比较，得到被测样品的（光谱）反射率。透射率测试主要由标准A光源经平行光装置透过透射率被测样品，直接照射到内置积分球内，通过放入透射率被测样品之前和之后的光能量数据比较，得到被测样品的（光谱）透射率。所以本测试箱主要由标准A光源与积分球组合进行相对比较测量得到反射/透射率参数。

3. 测试箱的定标与测试

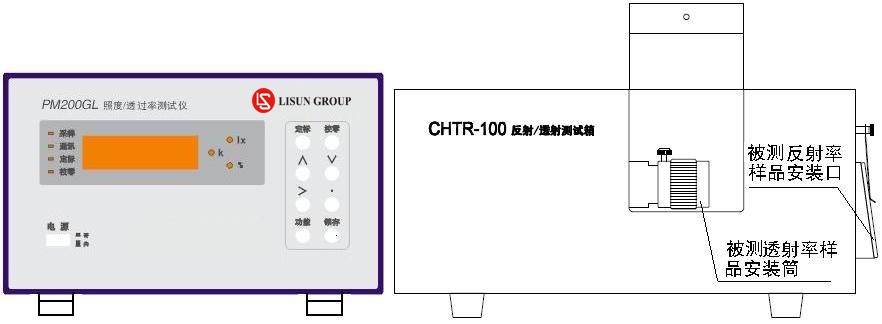

图四 反射/透射率测试箱的定标示意图

1.反射/透射率测试箱的反射率定标

将反射/透射率测试箱背面的“INPUT”接口用专用连接线连接到PM200GL照度/透过率测试仪的背面板“INPUT”接口上，把标准反射率样品板放在标准/被测反射率样品安装口上，并用固定弹簧片固定住。将反射/透射率测试箱背面的标准A光源接线柱连接到WL系列精密数显直流稳压稳流电源的两个输出接线柱上。

点亮内置的标准A光源并调节至标定电流值，稳定5分钟。

以上操作完成后，即可操作PM200GL照度/透过率测试仪的前面板进行反射率的定标。

注：放置标准/被测反射率样品安装口尺寸是固定的，以安装口实际尺寸大小为准，样品不能小于开口尺寸，但也不能太大，否则夹持不住。不用时，必须用硫酸钡盖板封住，以免灰尘进入内置积分球。

2.反射/透射率测试箱的透射率定标

将反射/透射率测试箱背面的“INPUT”接口用专用连接线连接到PM200GL照度/透过率测试仪的背面板“INPUT”接口上，将反射/透射率测试箱正面的盖板向上打开，检查被测透射率样品安装筒接口处是否有被测样品类，如果有必须拿掉，让放置透射样品处必须为空，移动被测透射率样品安装筒，直到关闭，并用固定螺丝固定住。检查反射率标定/测试样品安装口处是否已用硫酸钡盖板封住。将反射/透射率测试箱背面的标准A光源接线柱连接到WL系列精密数显直流稳压稳流电源的两个输出接线柱上。

点亮内置的标准A光源并调节至标定电流值，稳定5分钟。

以上操作完成后，即可操作PM200GL照度/透过率测试仪的前面板进行透射率的定标。

注：放置透射率测试样品的安装口尺寸是固定的，以实际尺寸大小为准，样品尺寸必须固定，否则无法放入透射率测试样品的安装口处。不用时，被测透射率样品安装筒必须一直处于关闭状态，并固定，否则影响反射率测试。

3.反射率的测试

图五 荧光粉测试示意图

用CHTR-100反射/透射率测试箱与PM200GL照度/透过率测试仪可以组成各类反射镜、金属、塑料等样品的反射率测试系统。在测试前必须先进行反射率定标，定标完成后将被测反射率测试样品安装在标准/被测反射率样品安装口处，并用固定弹簧片夹持可靠。内置标准A光源必须一直点亮，确定标定电流也是正确的。

以上操作完成后，直读PM200GL照度/透过率测试仪的前面板数码管显示窗口。当前显示的数值就是被测样品的反射率。

4.透射率的测试

用CHTR-100反射/透射率测试箱与PM200GL照度/透过率测试仪可以组成各类玻璃、塑料等物体样品的透射率测试系统。在测试前必须先进行透射率定标，定标完成后将被测透射样品安装在被测透射率样品安装筒接口处，移动被测透射率样品安装筒，直到关闭，并用固定螺丝固定住。内置标准A光源必须一直点亮，确定标定电流也是正确的。

以上操作完成后，直读PM200GL照度/透过率测试仪的前面板数码管显示窗口。当前显示的数值就是被测样品的透射率。

5.反射率/透射率的光谱定标及测试

用CHTR-100反射/透射率测试箱与LMS-9000系列光谱分析仪也可以组成各类反射镜、金属、玻璃、塑料等物体样品的光谱反射/透射率测试系统。将LMS-9000系列光谱分析仪的光纤接入CHTR-100反射/透射率测试箱背面的光纤接口处，并固定可靠。首先进行定标。

反射率定标时，把已知光谱标准反射率样品板放在标准/被测反射率样品安装口上，并用固定弹簧片固定住。将反射/透射率测试箱背面的标准A光源接线柱连接到WL系列精密数显直流稳压稳流电源的两个输出接线柱上。点亮内置的标准A光源并调节至标定电流值，稳定5分钟。操作LMS-9000系列光谱分析仪的软件进行反射率光谱定标。

透射率定标时，将反射/透射率测试箱正面的盖板向上打开，检查被测透射率样品安装筒接口处是否有被测样品类，如果有必须拿掉，让放置透射样品处必须为空，移动被测透射率样品安装筒，直到关闭，并用固定螺丝固定住。检查反射率标定/测试样品安装口处是否已用硫酸钡盖板封住。将反射/透射率测试箱背面的标准A光源接线柱连接到WL系列精密数显直流稳压稳流电源的两个输出接线柱上。点亮内置的标准A光源并调节至标定电流值，稳定5分钟。操作LMS-9000系列光谱分析仪的软件进行透射率光谱定标。

反射率测试时，反射率光谱定标完成后，将被测反射率样品板放在标准/被测反射率样品安装口上，并用固定弹簧片固定住。内置标准A光源必须一直点亮，确定标定电流也是正确的。操作LMS-9000系列光谱分析仪的软件进行反射率光谱测试。

透射率测试时，透射率光谱定标完成后，将被测透射率样品安装在被测透射率样品安装筒接口处，并用螺丝固定可靠。内置标准A光源必须一直点亮，确定标定电流也是正确的。操作LMS-9000系列光谱分析仪的软件进行透射率光谱测试。

5.注意事项

保持积分球内壁清洁，禁止用手或硬物接触内壁，防止有异物落入球体内；

测试箱应置于干燥的环境中禁止放置在潮湿、有腐蚀性的环境中，禁止剧烈振动和撞击；

测试箱应定期进行标定，标定时标准反射镜的反射率尽可能靠近被测产品的反射率。

4. 装箱清单

1.主机	1台
2.电源线（3*0.75mm2）	1根
3.反射率测试安装口硫酸钡盖板	1个
4.屏蔽信号输出线	1根
5.产品说明光盘（内含合格证及保修卡）	1份
6.产品目录	1份
