耦合/去耦网络

1. 概述

CDNE根据CISPR15-2018、CISPR16-1-2（2017）与GB6113.102-2018对CDNE网络的要求而设计，它配合LISUN的EMI-9KB是专门用于30MHz-300MHz频率范围内测量骚扰电压的网络。

分两线与三线：

CDNE-M216(双线)适用于电源线为2根（即火线和零线）的被测物。

CDNE-M316(三线)适用于电源线为3根（即火线、零线和地线）的被测物。

根据最新的CISPR15（2018）标准，使用CDNE网络代替CDN网络，用以测量30-300MHz范围内电气照明类设备的辐射骚扰。使用CDNE或CDN网络来测量辐射骚扰，这种方法称之为辐射骚扰测量的独立方法。

这种独立测量方法大大降低了使用者的经济负担，因为如果使用天线、10米测量距离、在半波暗室内测量，这样的实验室只有极少数的有实力者才能建立。

辐射骚扰测量的独立方法中，使用CDNE网络比CDN网络会更理想。CDN网络的频率范围通常在0.15-80MHz，而CDNE网络的频率范围在30-300MHz。

2. 基本原理

CDNE耦合/去耦网络，由耦合和去耦两部分组成。去耦的作用主要是阻隔有用的信号泄露到供电电源端（AE端口），同时阻隔电源端的骚扰信号干扰到有用信号。耦合的作用是把被测设备（EUT端口）的骚扰信号传输到信号端口（RF端口）以便测量仪器测量。

CDNE耦合/去耦网络的电路原理图见图1与图2。

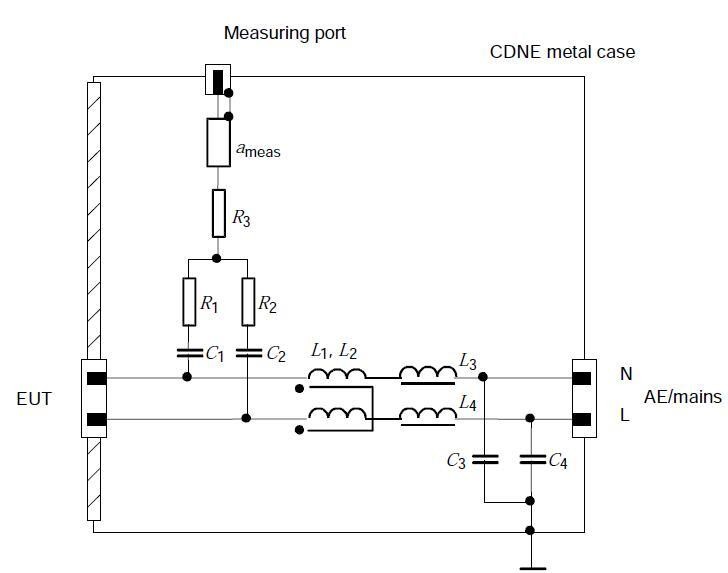

图1 CDNE-M216电路原理框图

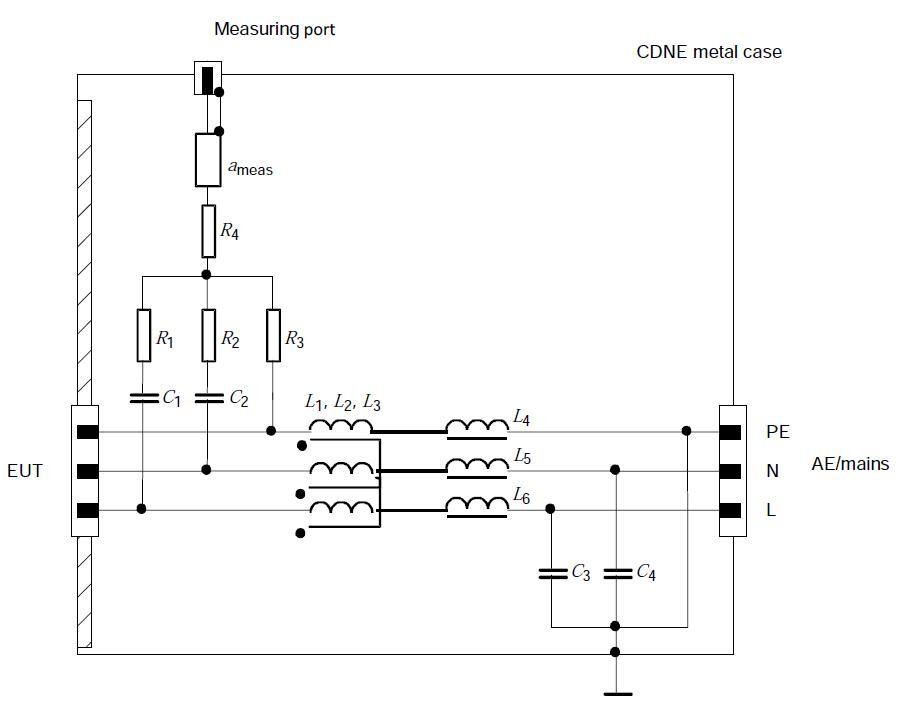

图2 CDNE-M316电路原理框图

AE/mains：CDNE网络的外部供电输入端口，该电源通过CDNE网络后输出到EUT端

EUT：CDNE网络电源输出端，接被测设备的电源线

Measure port：CDNE网络信号端，接测量接收机

3. 性能及技术指标

CDNE耦合/去耦网络应用在电气照明类设备30-300MHz范围内的辐射骚扰测量，满足标准CISPR16-1-2（2017）与GB6113.102-2018对该仪器的要求，其主要性能及技术指标如下：

序号	参数	指标
1	测量频率范围	30-300MHz
2	AE供电电压范围	AC：线线0-520V，线地0-300V DC：0-300V
3	电流范围	0-16A
4	EUT端口的不对称（共模）阻抗	150Ω﷟+10 -20﷠Ω 相角：0°±25°
5	EUT端口的对称（差模）阻抗	100Ω±20Ω
6	纵向转换损耗（LCL）	≥20dB
7	去耦衰减	＞30dB
8	信号耦合衰减标准值 （含10dB内置衰减器）	20dB
9	信号耦合准确度	±1.0dB
10	仪器尺寸	宽×深×高=127×75×155mm
11	仪器重量	约1kg

4. 操作说明

4.1 仪器前面板

CDNE 耦合/去耦网络的仪器前面板接被测设备即 EUT，前面板示意图见如图 3 与图 4，接线方式见仪器上部示意图。

图 3 CDNE-M216 前面板

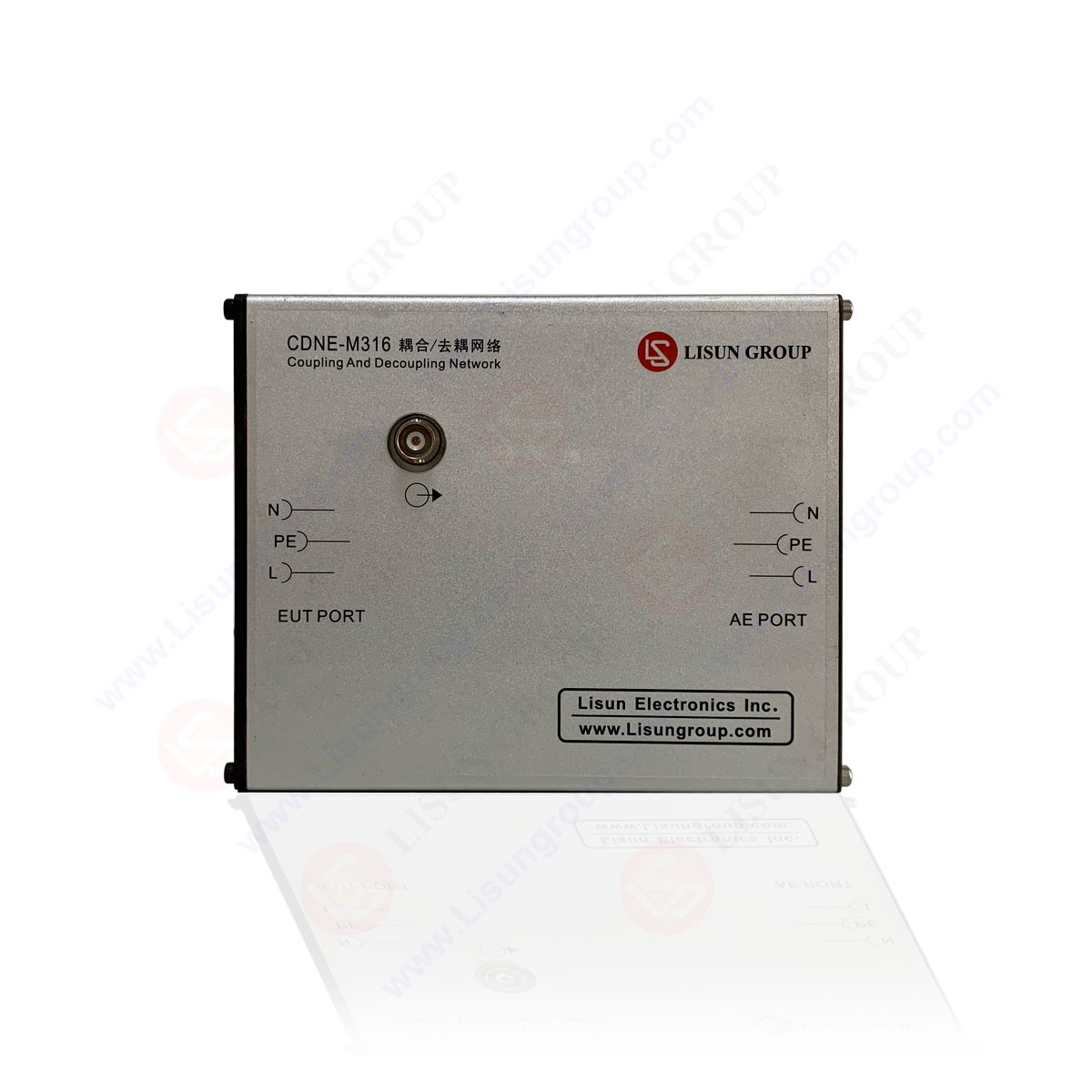

图4 CDNE-M316 前面板

注意：PE、N、L 千万不要接错，否则，可能会引起仪器的损坏甚至重大的人身伤亡事故！

4.2 仪器后面板

CDNE 耦合/去耦网络的仪器后面板接外部供电电源，该电源从后面板接入后通过 CDNE 网络，然后从前面板输出，最终通过前面板给被测设备供电。

后面板示意图见如图 5 与图 6，接线方式见仪器上部示意图

图 5 CDNE-M216 后面板

图 6 CDNE-M316 后面板

注意：PE、N、L 千万不要接错，否则，可能会引起仪器的损坏甚至重大的人身伤亡事故！

CDNE 网络后面板接地端子应使用较粗导线，可靠地连接基准地。

4.3 仪器操作步骤

警告：

由于本仪器实际上是一个无源的耦合/去耦网络，在操作过程中一定要严格按照本操作步骤，否则有可能损坏仪器和被测设备，并可能发生严重的人身伤害！

操作步骤：

首先确认接地的金属平面，该金属平面一定要可靠接地；

根据相关标准要求，把仪器接地端使用较粗导线可靠地连接于该接地金属平面上；

确认给仪器后面板供电的外部电源线还未供电；

把待测设备的电源线按标准要求接入仪器前面板相应的PE、N、L端，若待测设备是2线供电的，则使用CDNE-M216网络；若待测设备是3线供电的，则使用CDNE-M316网络；

把外部供电电源线接入后面板相应的PE、N、L端，若待测设备是2线供电的，则使用CDNE-M216网络；若待测设备是3线供电的，则使用CDNE-M316网络；

确认上述接线无误后，给外部电源线上电；

把相应的测试仪器与网络的RF端口（信号端口）相联接；

开始正常测试操作；

测试完成后，断开测试仪器与网络的RF端口之间的联接；

把外部电源线的供电断开；

断开被测设备的电源线与网络之间的连接。

4.4 电气照明设备30-300MHz辐射骚扰测量的独立方法

由于CDNE是CDN的改进网络，使用方法是类似的，下面以CDN为例。

根据GB17743-2007的附录B,如果使用CDN网络测量受试设备的30-300MHz频率范围内的骚扰值符合表B.1的要求，则认为该受试设备符合该标准4.4.2所提出的用10米法测量该频段的辐射骚扰的要求。实际上，附录B是一种替代测试方法，这种测试方法降低了对测试设备和测试环境的要求。

根据标准，测量可以在无屏蔽的室内进行，离导电部件的距离应大于40cm，测量布置见如图9。

待测照明设备放置在一块或者多块非导电的木块上，木块的高度为（10±0.2）cm，木块放置在接地金属板上，金属板的尺寸至少比照明设备大20cm。待测照明设备通过一根长（20±10）cm的电源电缆与CDN网络相连接。电缆离金属板的距离应为（4±1）cm。应使用高度为（4±0.2）cm的非导电支撑件。CDN网络安装在接地金属板上。如果照明设备有控制端子，这些控制端子用相同的方法连接到CDN-AF2(该网络的要求见IEC61000-4-6).

CDN的RF信号端通过一个6dB，50Ω衰减器（当使用CDNE网络时，这个6dB的衰减器就不需要了），连接到有准峰值检波器的测量接收机。如果有一个以上的CDN网络连接到照明设备，应依次在每个CDN网络上单独进行测量。不与测量设备连接的CDN网络的RF输出端应接50Ω电阻。

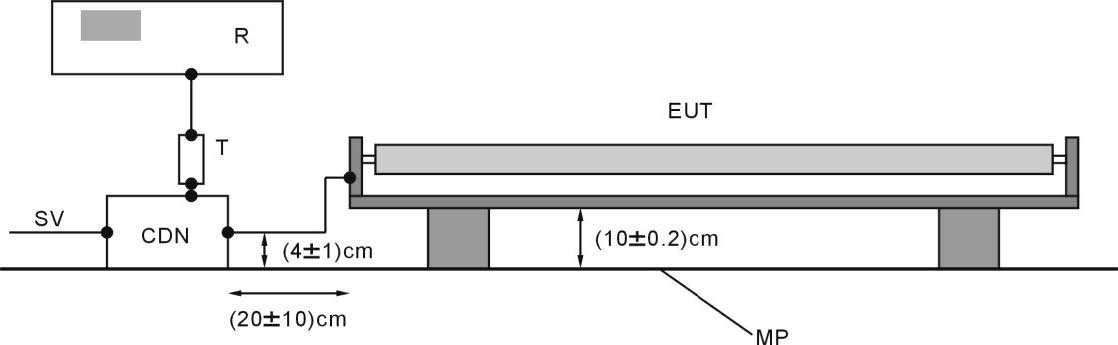

图9 CDN网络的试验布置

如图9中：

R：测量接收机 CDN：耦合/去耦网络

SV：电源 EUT：受试设备

MP：接地金属板

T：6dB，50Ω衰减器（当使用CDNE网络时就不需要该衰减器了）

5. 分压系数的校验

根据CISPR16-1-2（2017）与GB6113.102-2018等标准要求，CDNE网络分压系数的校验见如图10：

测试仪器使用网络分析仪，或其它带跟踪源的符合要求的频谱分析仪。待测CDNE网络的RF端接10dB衰减器，再连接至网分仪输入端。CDNE的EUT端接上某种适配器，再连接一个10dB衰减器，然后连接至网分仪的输出端。CDNE网络的AE端通过某种适配器后接地。

当使用50Ω阻抗的测试仪器测量时，RF信号被CDNE分压系数衰减，该

值为20dB，该值应补偿回去。若实际校验值与20dB有偏差，这个偏差也应补偿回去。

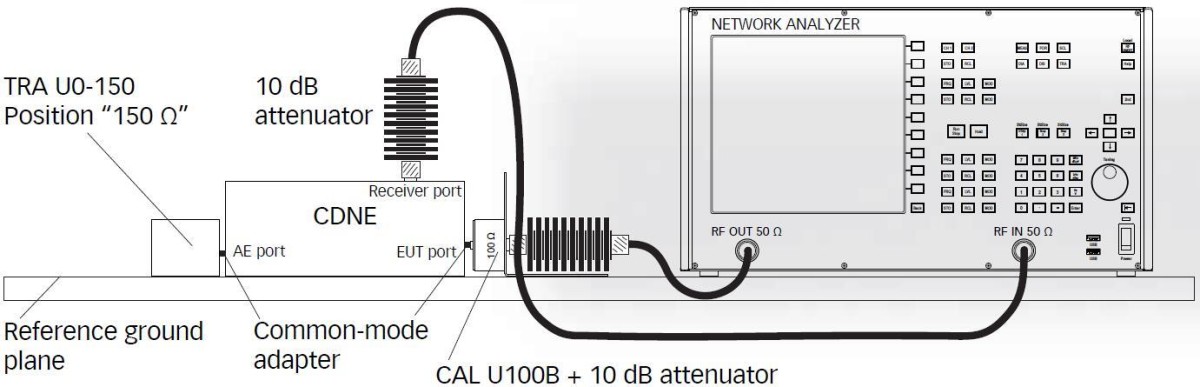

图10 CDNE网络分压系数的校验
