外置耦合去耦网络

1、开箱与设备基础认知

1.1 核心技术参数

1.1.1 电源线耦合去耦网络

LISUN型号	CDN61000-5P-T440V20A	CDN61000-5P-T440V32A	CDN61000-5P-T440V100A
耦合波形	EC61000-4-5浪涌综合波1.2/50μs和8/20μs，IEC61000-4-12振铃波
最大浪涌电压/电流	6KV/3KA（需配合LISUN SG61000-5系列浪涌发生器或RWG61000-12振铃波发生器使用）
相位	异步；同步：0°~ 360°
耦合方式	共模、差模
被试设备容量	三相/AC440V/20A	三相/AC440V/32A	三相/AC440V/100A

1.1.1 通讯信耦合去耦网络

LISUN型号	CDN61000-5C-H8CC	CDN61000-5C-H8BC	CDN61000-5C-M8TK	CDN61000-5C-M4CC	CDN61000-5C-M4BC	CDN61000-5C-L4BK
数据传输速率	≤1000MB/s		≤10MB/s			≤100kB/s
被试设备容量	8路互联线			4路互联线
耦合的浪涌波形	10/700μs和5/320μs	1.2/50μs和8/20μs	1.2/50μs和8/20μs、10/700μs和5/320μs	10/700μs和5/320μs	1.2/50μs和8/20μs
耦合模式	共模		兼容差模和共模	共模		兼容差模和共模
端口类型	非屏蔽对称		非屏蔽对称线、非屏蔽不对称线	非屏蔽对称		非屏蔽对称线、非屏蔽不对称线
最大测试电压	6KV。注意：1.2/50μs CDN须配SG61000-5发生器使用；10/700μs CDN须配SG61000-5C发生器使用
被测物	Ethernet和LAN (例如 RJ45)		LIN, CAN, RS485, RS232, RS422, 4-20mA			LIN, RS232

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。

若发现设备或配件损坏、变形，禁止通电使用，请及时联系我们。

1.2.2 主机及配件

主机类：耦合去耦网络1台。

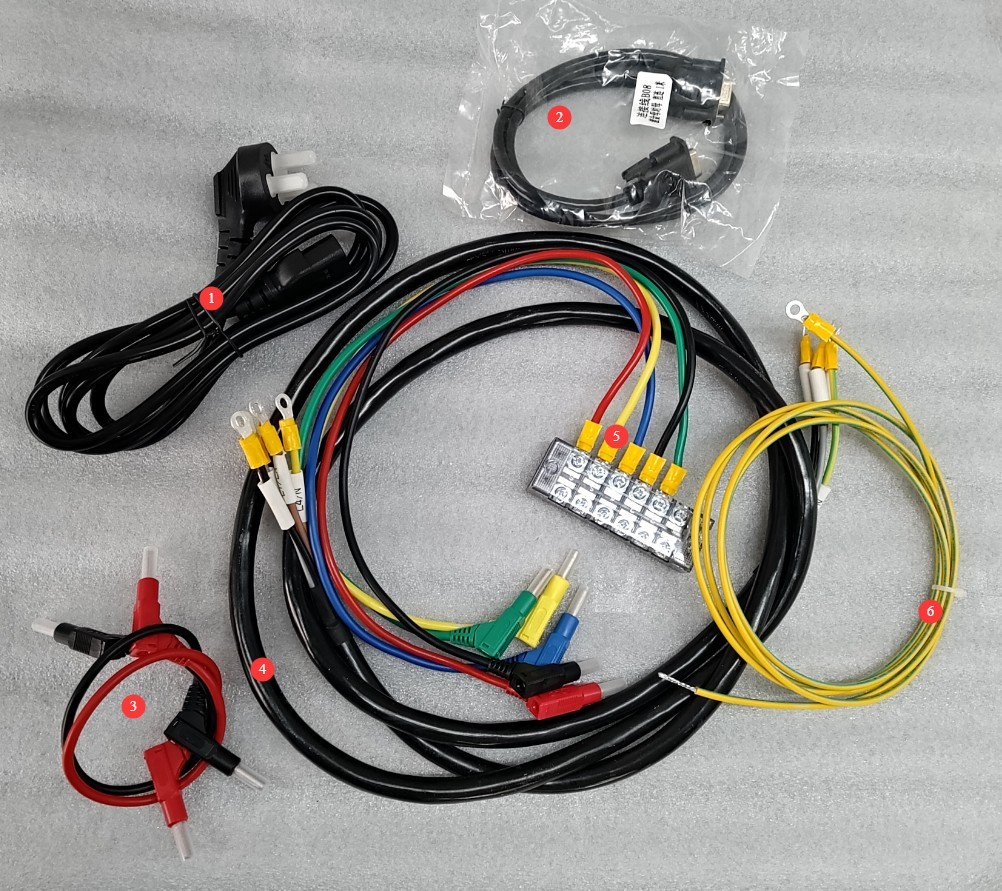

电源线耦合去耦网络常规配件：①电源线；②RS232通讯线；③香蕉插头线；地线；④隔离变压器连接线；⑤EUT样品连接线；⑥地线。

图1

通讯线耦合去耦网络的常规配件只有两根香蕉插头线及一根地线。

电子版使用说明书、质保卡等，已将下载链接通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

1.2.3 电子文档下载

电子版使用说明书、校准证书、质保卡等的下载链接，我们在出货时已通过邮件形式发送，请及时下载。如未收到邮件，可主动联系我方重新获取下载链接。

2、操作使用

2.1 CDN61000-5P电源线耦合去耦网络

2.1.1 接线

SG61000-5系列雷击浪涌发生器与CDN61000-5P系列电源线耦合去耦网络之间的连线：

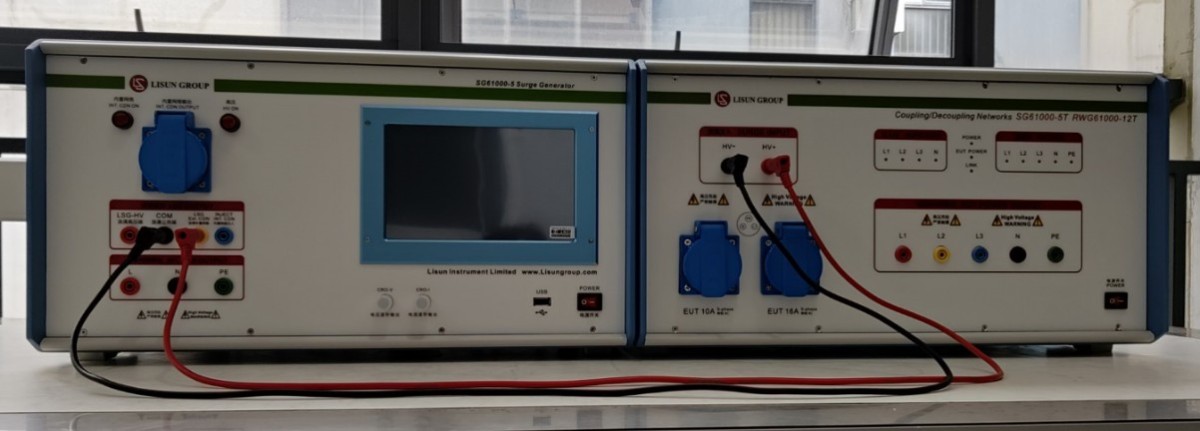

图2

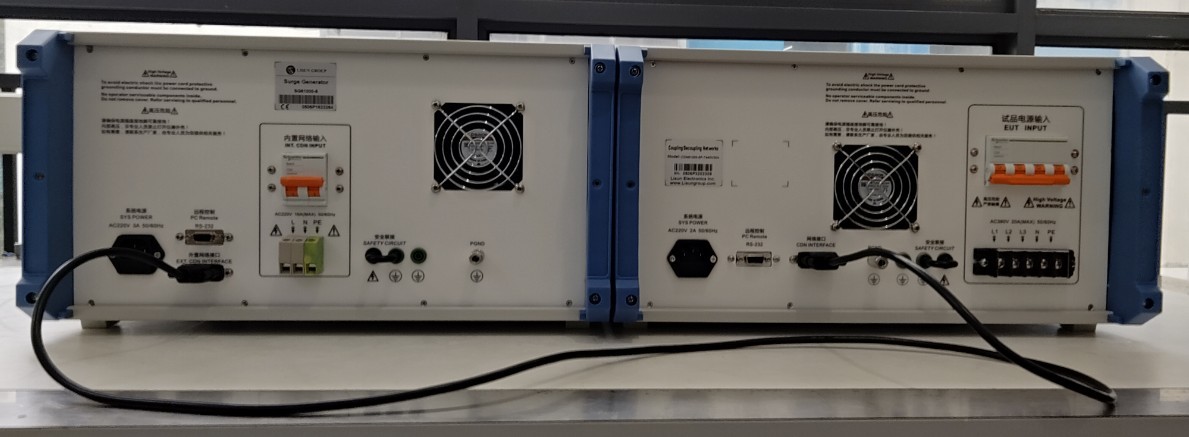

图3

注：操作使用请参考SG61000-5操作使用说明书，将其中和内置CDN网络相关的所有接线，全部连接至外置CDN即可。

2.1.2 CDN61000-5C信号线耦合去耦网络

SG61000-5系列雷击浪涌发生器与CDN61000-5C系列信号线耦合去耦网络之间的连线：

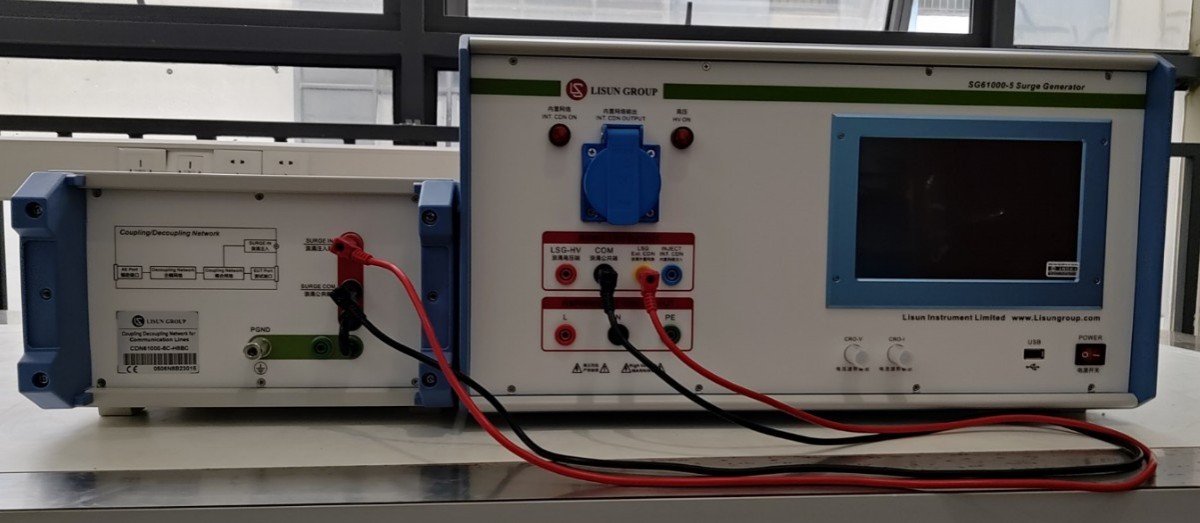

图4

注：SG61000-5系列雷击浪涌发生器与CDN61000-5C系列信号线耦合去耦网络一起使用时，即相当于SG61000-5C，请参考SG61000-5C操作使用说明书。

3、设备存放

3.1 短期存放要求

如设备为日常使用，每次测试结束清洁完成后，无需做其它处理。

3.2 长期存放要求

若设备长期不使用（超过 1 个月），请将所有接线移除，并将设备使用防尘罩遮盖，防止积灰。

需要将设备每月通电一次，待机半小时即可，防止电气部件（如电容、接触器）老化
