手持式印刷密度仪

1、设备基础认知

1.1 产品概述

1.1.1型号区分

LISUN型号	CD-626	CD-628	CD-630
测量重复性	dE*ab≤0.02
口径	Φ5mm	Φ11mm，Φ5mm，Φ3mm	Φ11mm，Φ10mm，Φ6mm,Φ5mm，Φ3mm
UV	不包含	包含
一体式物理定位孔	包含
NetProf 网络校正	不包含		包含

1.1.2产品应用

CD系列分光密度仪主要功能：集成印刷专用测量指标与通用色度测量功能，支持色密度、网点面积、网点增大、叠印率、印刷反差、色调误差及灰度等印刷质控参数。

CD系列分光密度仪辅助功能：同时提供光谱反射率、CIE-Lab、CIE-LCh、ΔE*ab、遮盖力、白度、黄度等30余种测量指标，配备近40种评价光源，可满足印刷、包装、涂料等多行业的色彩质量控制需求。

1.2 开箱检查与配件核对

1.2.1 包装拆除与外观检查

拆除设备包装时，需轻缓操作，避免使用尖锐工具划伤设备外壳。开箱后首先检查设备主体外观，确认无明显变形、凹陷、按钮无破损、松动。若发现设备或配件有异常，请及时联系我们。

1.2.2 主机及配件

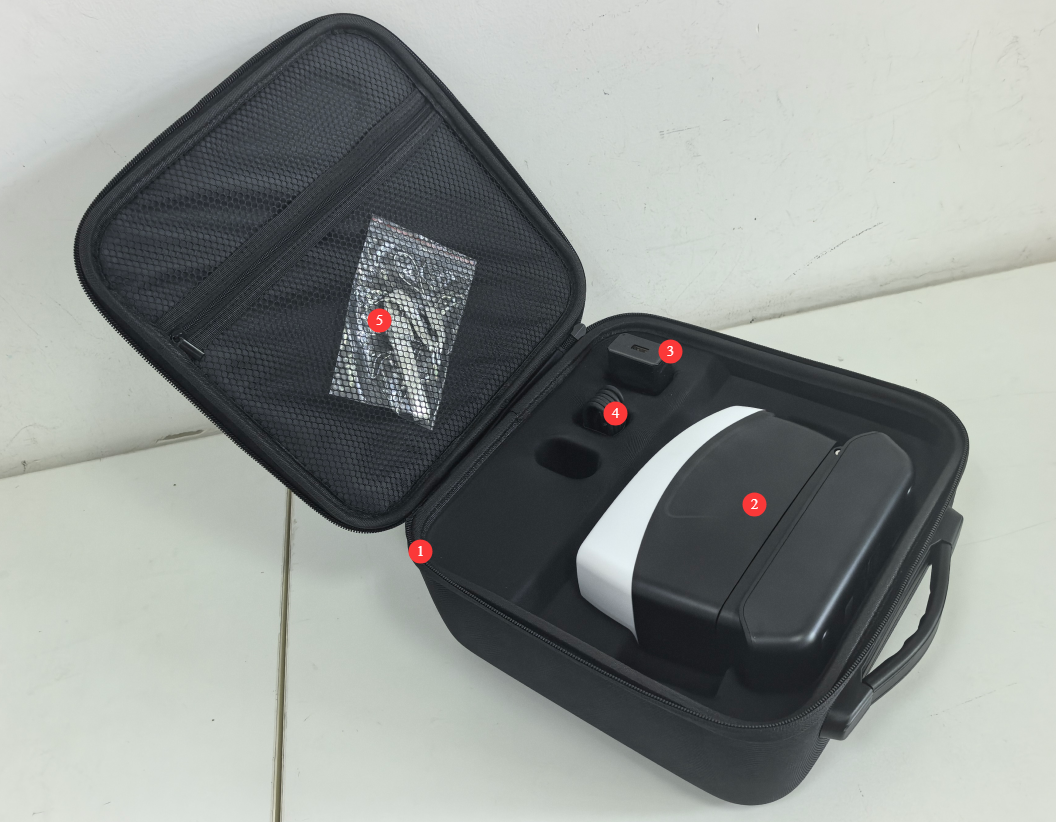

以CD-626为例，见图1-1。

编号	说明
①	便携收纳箱
②	CD系列分光密度仪主机
③	充电器
④	USB连接线
⑤	挂绳

1.2.3电子文档下载

电子版使用说明书、软件、质保卡等的下载链接，已通过邮件形式发送，请及时下载。如错过邮件，也可主动与我们联系，以重新获得下载链接。

2、使用注意事项

2.1 仪器使用规范

本仪器为精密光学检测设备，请在使用前仔细阅读本说明书所有安全条款，严格按照操作规范使用。因违规操作导致的设备损坏或人身伤害，不在公司保修与责任范围内。

禁止用户私自拆解仪器机身，私拆会导致灰尘、金属异物进入内部，造成光路污染、电路短路。

避免剧烈震动、跌落与重物挤压，避免将液体泼溅到仪器表面或测量口径处。

2.2 电池使用安全

设备采用内置锂电池，严禁拆解、挤压、撞击、针刺电池，禁止将电池置于火源、高温环境中，否则可能引发电池爆炸或火灾。

仪器充满电后若长期不使用，应及时断开外部电源，防止过充损坏电池或引发安全隐患。

日常使用时，电量剩余 20% 左右及时充电即可延长电池寿命。

长长期闲置时，每两周补充充电至 50% 左右电量，避免电池完全放空造成永久性损坏。

2.4 环境使用要求

推荐工作环境：温度20℃左右，标准大气压，相对湿度50%~70%RH。

避免在潮湿、强电磁干扰、强光直射、高灰尘环境下使用与存放。

严禁在易燃易爆气体、粉尘环境中使用本仪器，避免引发爆炸或火灾。

2.5 其它

本说明书未做说明的，请谨慎操作或与我们联系。

3、设备介绍

3.1 仪器主要构造

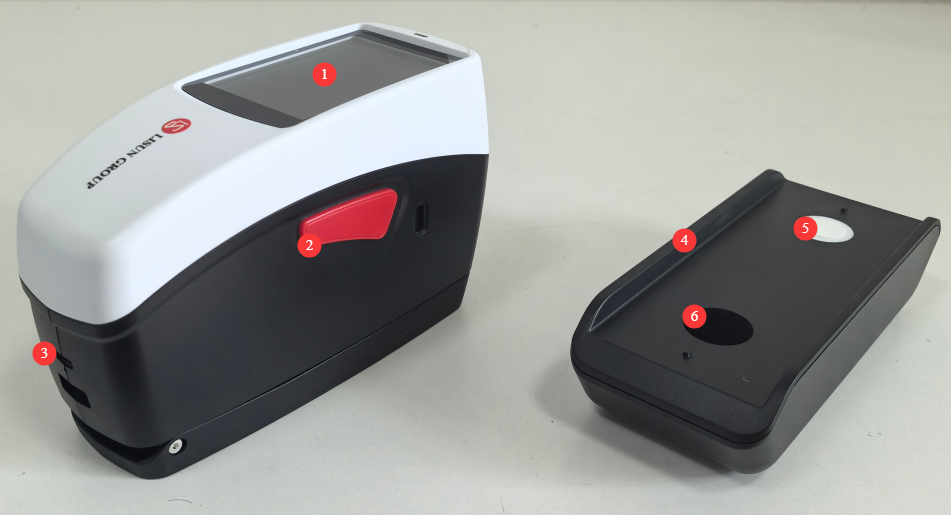

见图3-1。

编号	说明
①	触摸屏
②	按键。短按1秒开机，长按3秒关机，熄屏时短按点亮屏幕
③	USB接口
④	磁吸底座
⑤	白校准模块
⑥	黑校准模块

3.2 测量端口构造

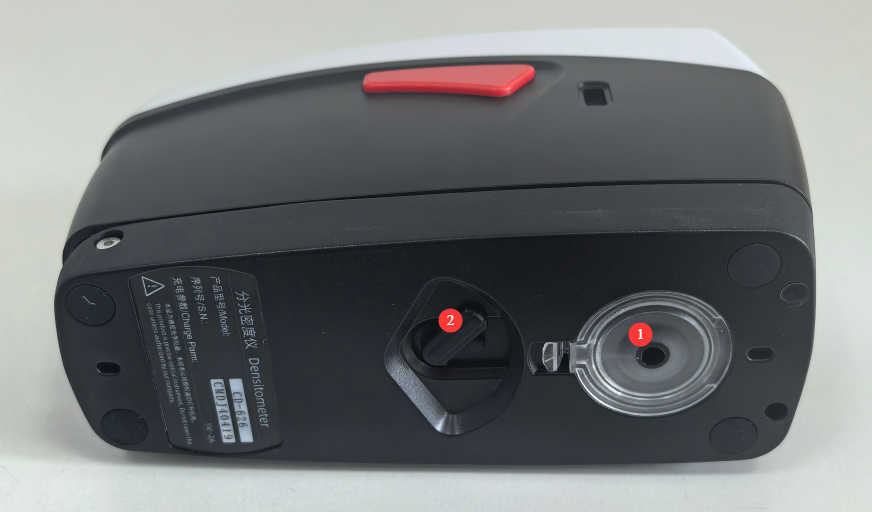

见图3-2。

编号	说明
①	测量口径，可更换
②	仪器出厂默认设置为按压测量，按压释放拨杆，用于以锁定或释放测量口径

3.3 其它

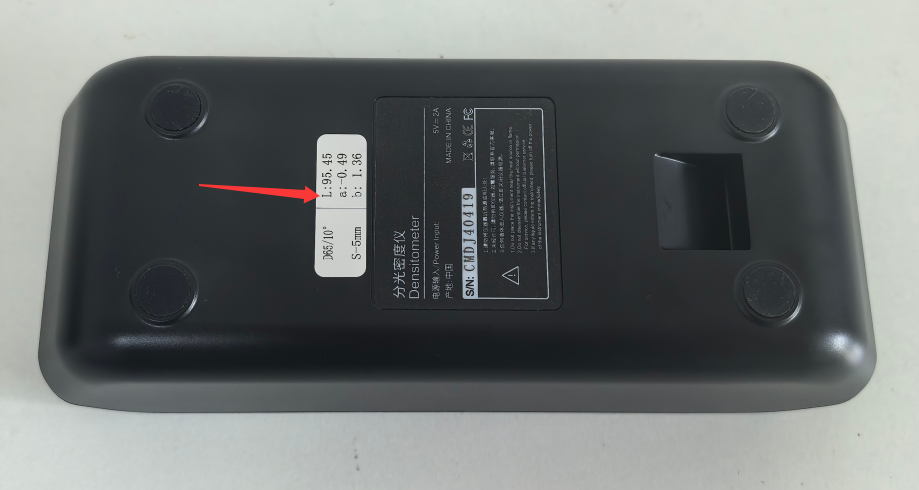

见图3-3，磁吸底座背面标注白校准模块标准颜色值，测量白板并与标准值对比，可校验仪器测量精度。

4、设备操作

4.1 开机校准

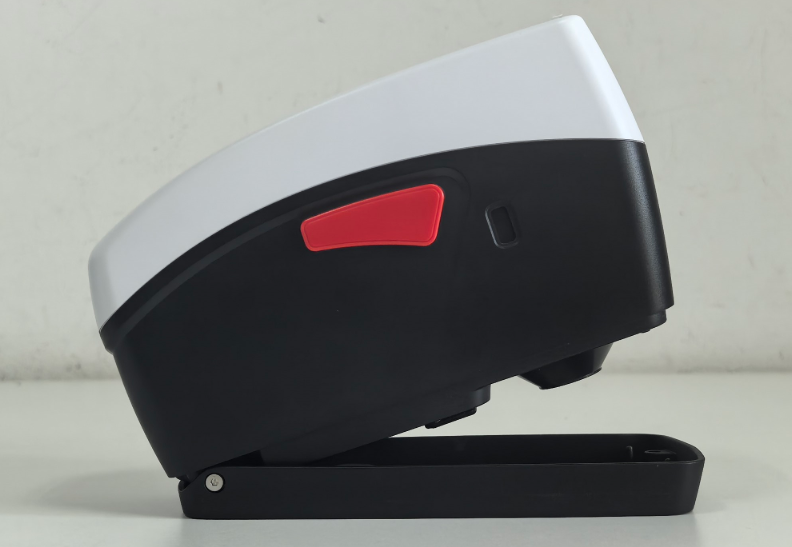

设备第一次使用，或者闲置超8小时，需要重新校准。开机并将设备从磁吸底座上取下，参考3.2拨动按压释放拨杆以释放测量口径，见图4-1。

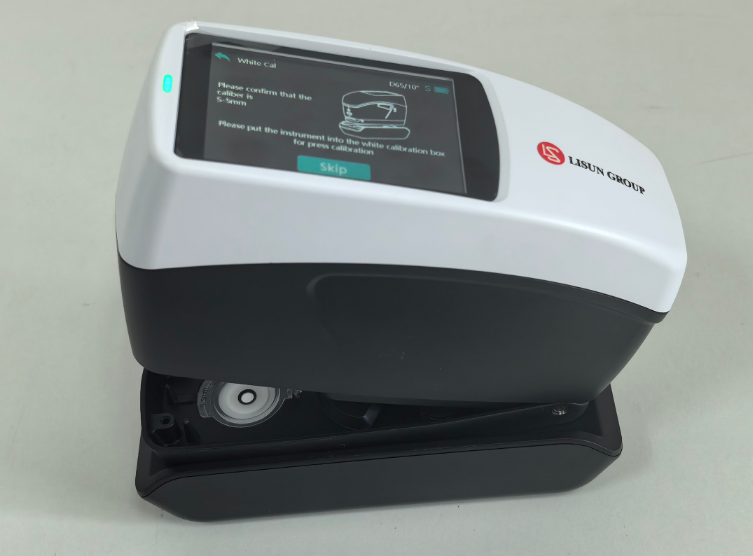

触摸屏提示，需先进行白校准。请将仪器放回磁吸底座，并使测量口径对准白校准模块，见图4-2。

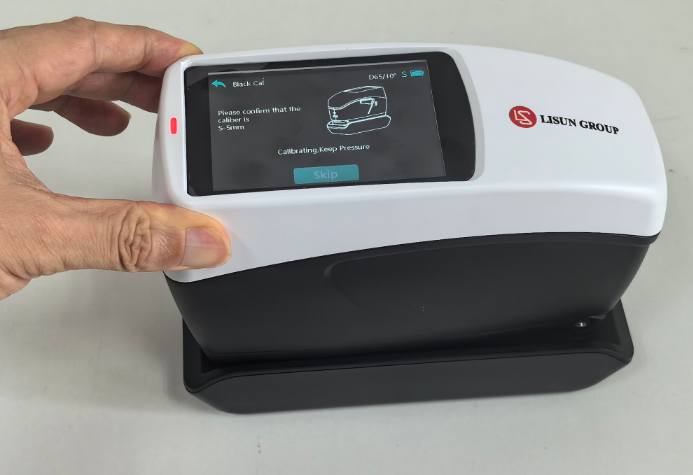

按压仪器，指示灯为红色时仪器处于工作状态，指示灯恢复绿色时，可松开仪器。见图4-3及图4-4。

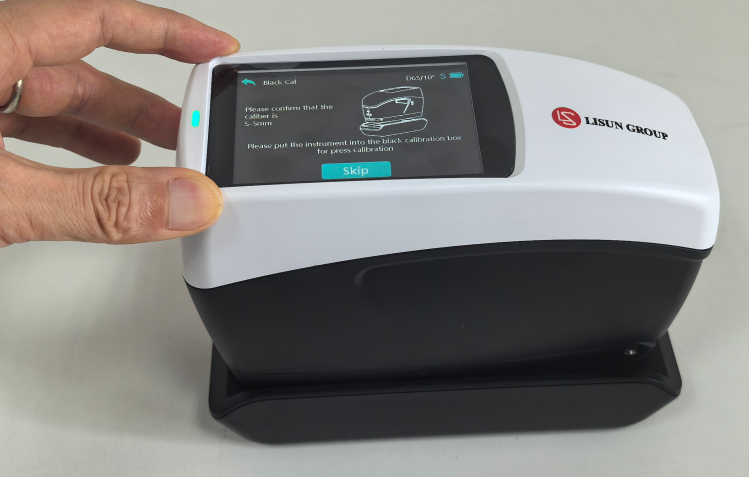

根据触摸屏提示，将测量口径对准黑校准模板，同样的方法进行黑校准。

4.2 物体颜色测量

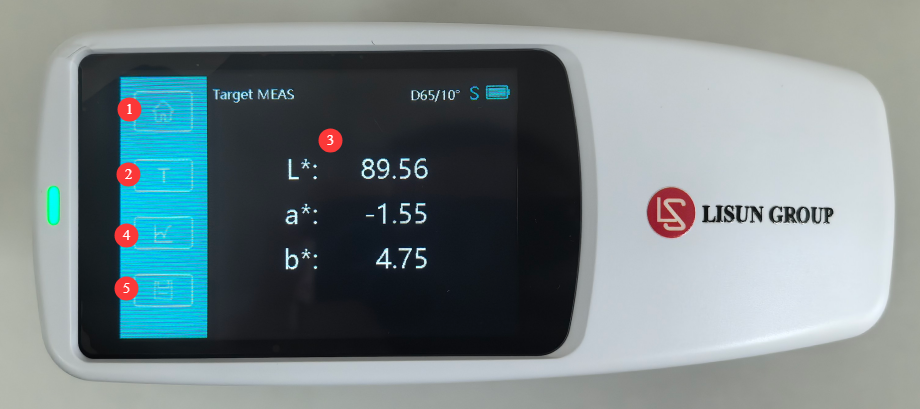

4.2.1标样测量

仪器初始界面为CIE-Lab颜色测量界面，见图4-5。

编号	说明
①	点击可进入主菜单
②	T为标样测量界面
③	将测量口径紧贴标样，按压并测量标样数据
④	点击可显示当前物体颜色光谱图
⑤	点击可将当前标样数据保存至仪器

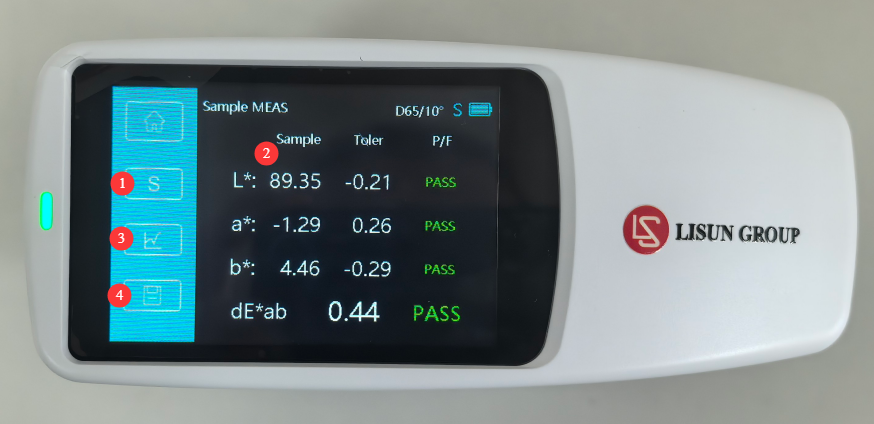

4.2.2样品测量

见图4-6。

编号	说明
①	点击按钮“T”将其切换为“S”，即样品测量界面
②	将测量口径紧贴样品，按压并测量样品数据，同时显示其与标样数据差及样品是否合格
③	点击可查看样品颜色光谱图
④	点击可将当前样品数据保存至仪器

4.3 色密度测量

4.3.1进入色密度测量界面

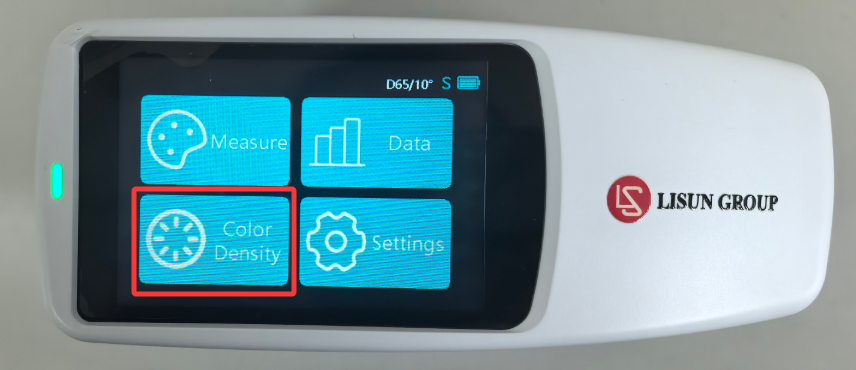

进入主菜单，点击“色密度”即可进入色密度测量界面，见图4-7。

4.3.2色密度测量界面介绍

4.3.2.1标样测量

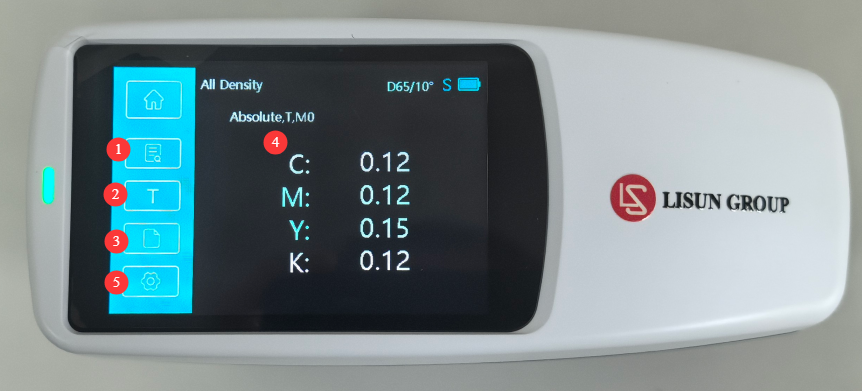

见图4-8。

编号	说明
①	色密度选择
②	T为标样测量界面
③	按照密度基准白的设置，点击此处可测量白色纸张色块
④	将测量口径紧贴标样，按压并测量标样数据
⑤	色密度设置

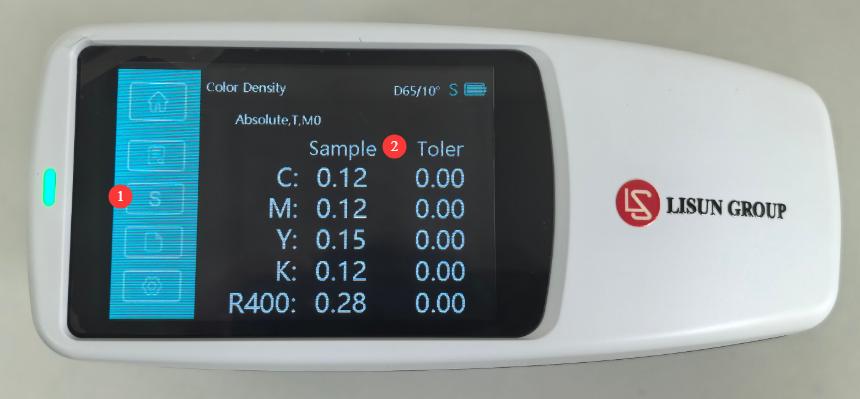

4.3.2.2样品测量

见图4-9。

编号	说明
①	点击按钮“T”将其切换为“S”，即样品测量界面
②	将测量口径紧贴样品，按压并测量样品数据，同时显示其与标样数据差

4.3.3色密度其它界面介绍

4.3.3.1色密度设置界面

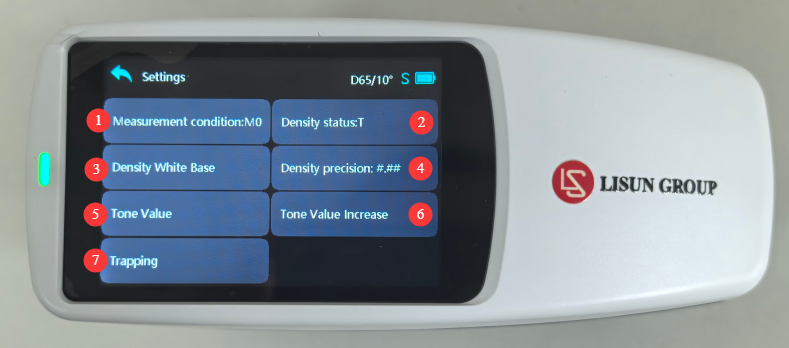

见图4-10。

编号	说明
①测量条件	M0：无滤镜；M1：(D50)；M2：(UVC)-去UV滤镜；M3：(Pol)-偏振镜
②密度状态	状态T、E、I、A、M
③密度基准白	用于为各种密度功能设置纸张或绝对要求。如果选择相对纸张，所有后续测量仅参考印刷墨层，而不包括纸张颜色效果；如果选择绝对密度，除了印刷墨层外，测量还包括纸张效果
④密度精确度	用于选择密度值显示精确度，小数点后两位或小数点后三位
⑤网点面积	通过将色调色块的密度值与已知的0%（纸张/基材）和100%（实地色块）密度值进行比较，得出确定色调或半色调色块绝对油墨覆盖率（%）的方式。选项有：默里-戴维斯系数、优尔-尼尔森系数和SCTV（ISO 20654）
⑥网点面积增大	设置最多三个色调色块的百分比。通常为25%、50%和75%，也可以输入自定义值
⑦叠印	可设置叠印公式，选项有：Preucil、Brunner、Ritz

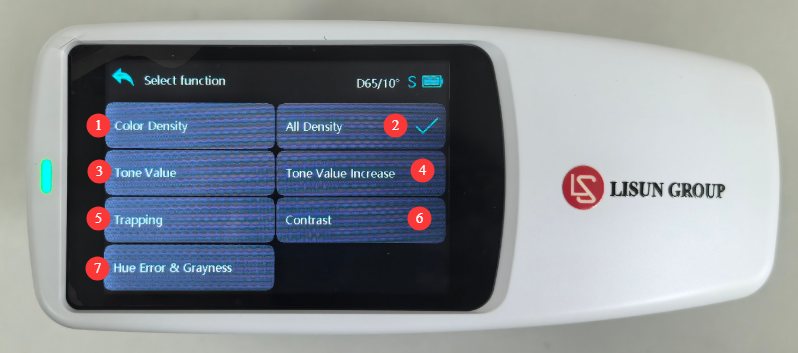

4.3.3.2色密度选择界面

见图4-11。

编号	说明
①	色密度
②	所有色密度
③	网点面积
④	网点面积增大
⑤	叠印
⑥	印刷反差
⑦	色调误差和灰度

4.4 触摸屏其它界面功能介绍

4.4.1主界面

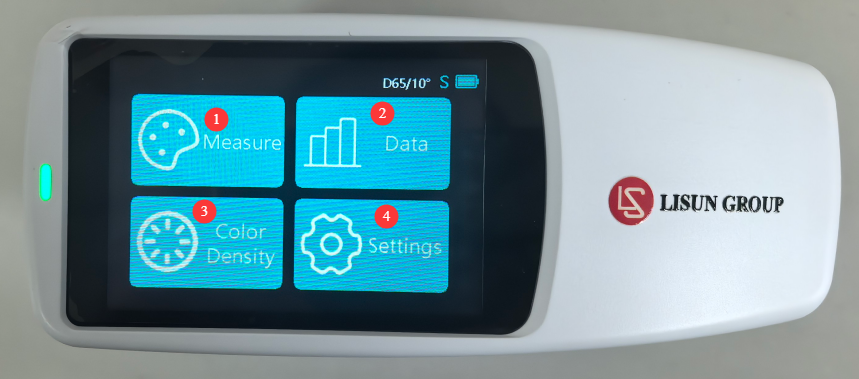

见图4-12。

编号	说明
①	进入物体颜色测量界面
②	查看保存的物体颜色测量数据
③	进入色密度测量界面
④	系统设置

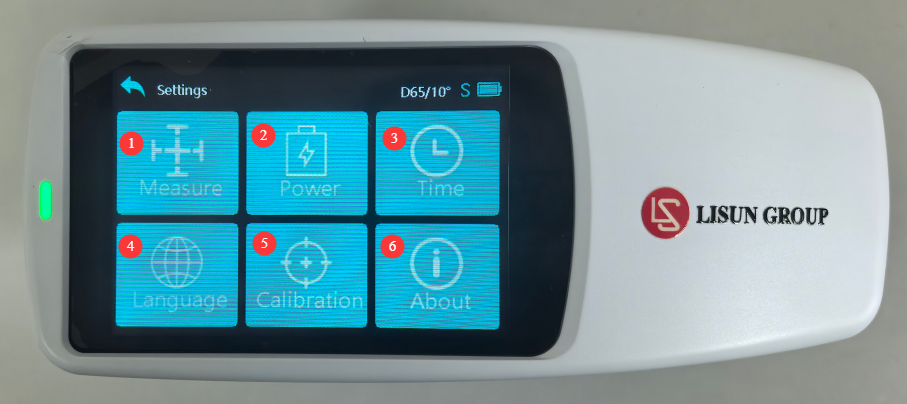

4.4.2系统设置界面

见图4-13。

编号	说明
①	测量设置
②	电源管理
③	时间设置
④	语言切换
⑤	手动触发校准，操作步骤和4.1一致
⑥	产品信息

5、软件使用

5.1 联机

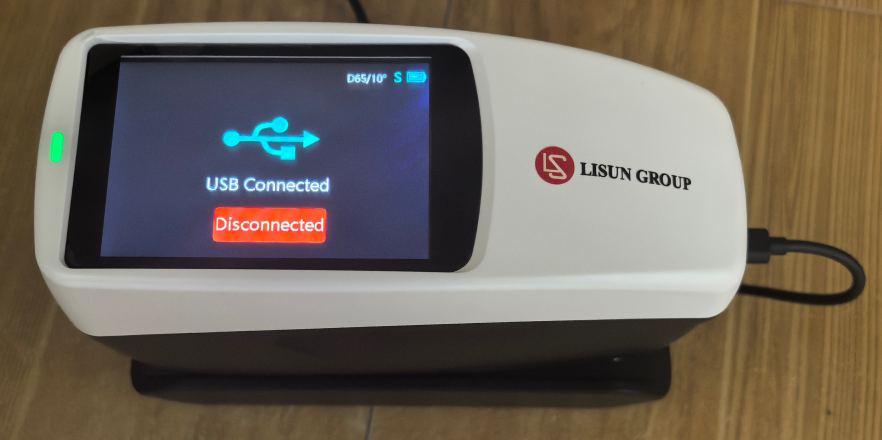

使用标配USB线连接仪器与电脑，仪器界面显示“USB已连接”，见图5-1。

软件图标见图5-2。

编号	说明
①	为付费颜色管理软件，可不使用
②	双击打开此软件，软件打开后，自动进行联机

5.2 软件操作

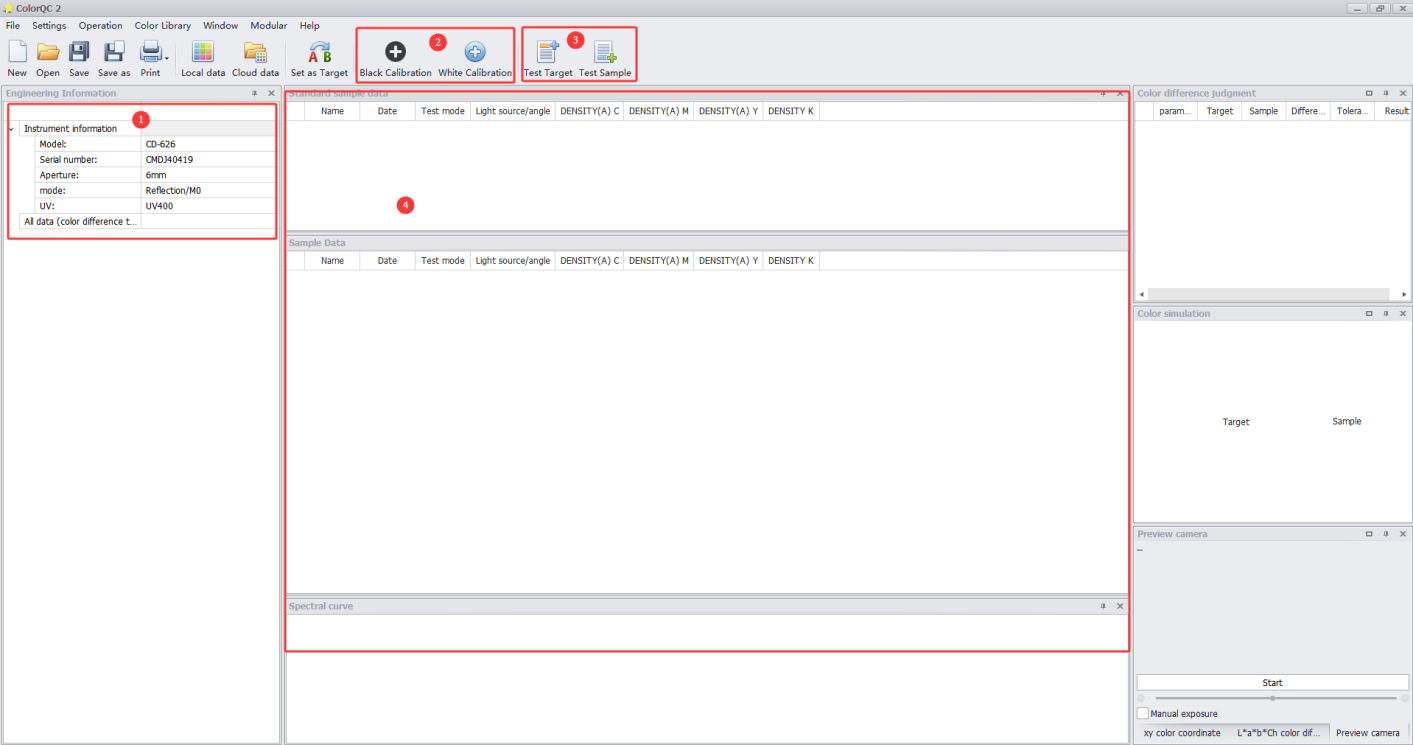

5.2.1软件主界面介绍

见图5-3。

编号	说明
①	自动通讯设备信息
②	校准功能，操作步骤和4.1一致，使用软件控制时，无需释放测量口径
③	测试功能，操作步骤和4.2及4.3.2一致，使用软件控制时，无需释放测量口径
④	测试结果显示区

5.2.2测试参数选项

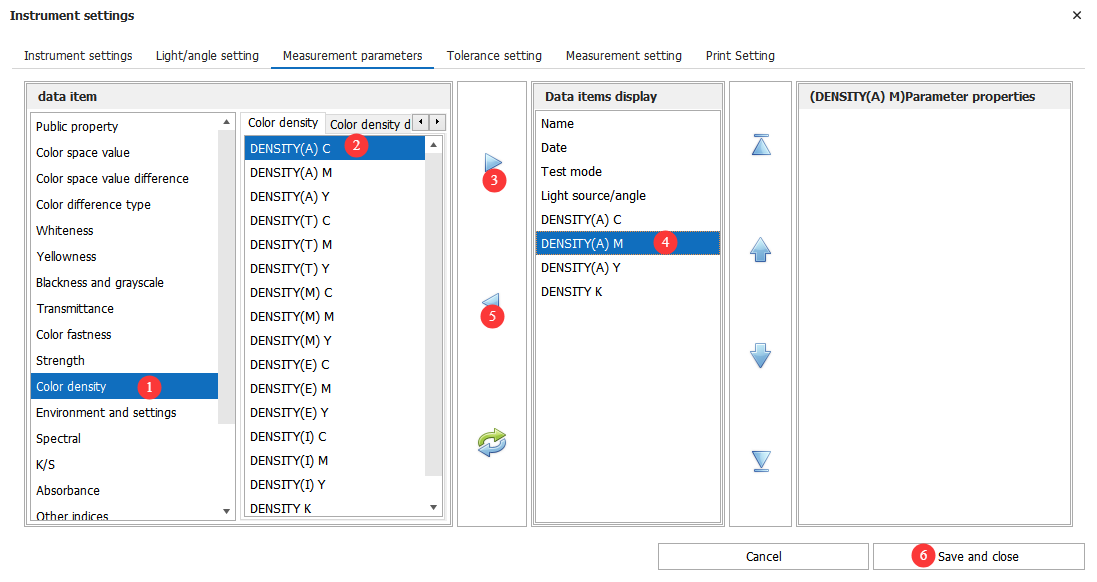

点击“Setting”>”Display parameters”，可修改测试参数，见图5-4。

编号	说明
①	选择色密度
②	选中所需要显示的参数
③	点击向右箭头
④	即可添加对应的参数。若需要删除该参数，将其选中
⑤	点击向左的箭头，即可将其删除
⑥	设置好后，点击保存退出

5.2.3打印参数选项

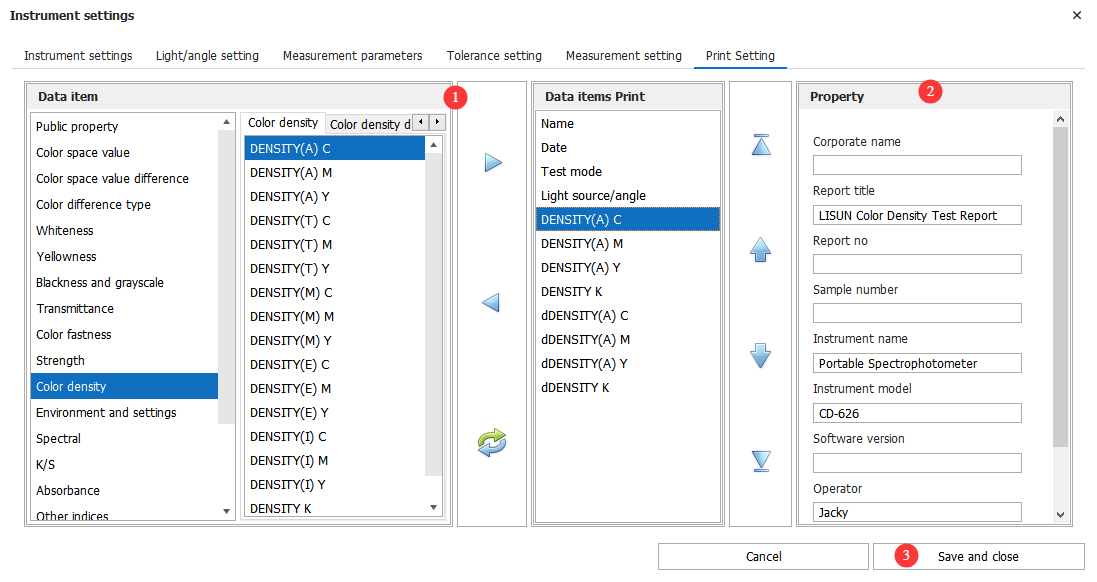

点击“Setting”>”Print settings”，可修改测试参数，见图5-5。

编号	说明
①	和5.2.2同样的方法添加或者删除显示参数
②	可输入相关的样品信息与测试信息
③	点击保存退出

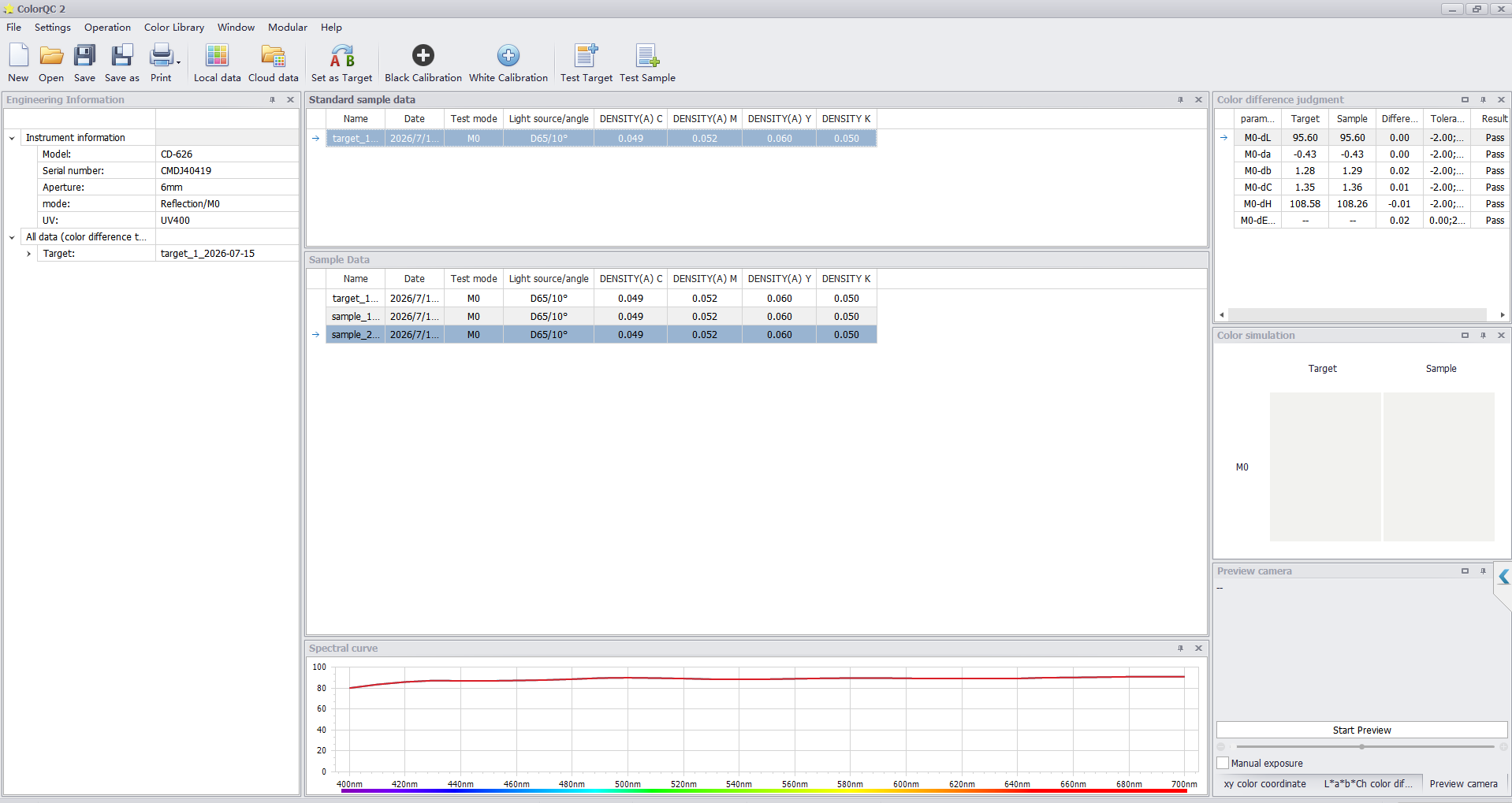

5.2.4测试并打印报告

测试结果显示，见图5-6。

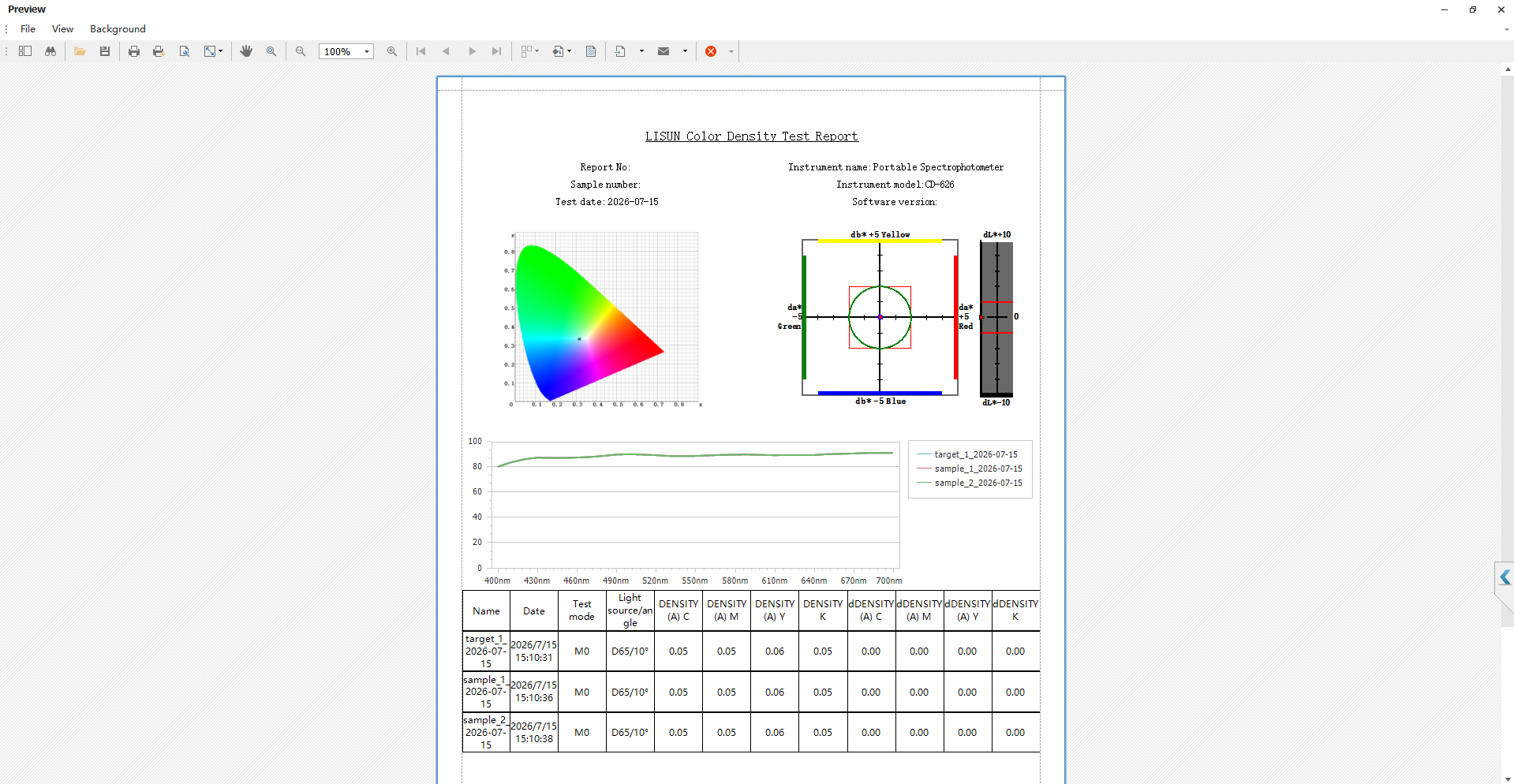

点击“Print”>”Print graphics”，可预览并打印测试报告，见图5-7。

6、设备日常维护与保养

6.1 日常清洁维护

6.1.1 机身清洁

日常使用后用干净柔软的干布擦拭机身表面灰尘；如有污渍，可用擦拭布蘸少量清水轻轻擦拭，禁止使用有机溶剂；清洁时确保设备已关机，避免液体进入接口与内部。

6.1.2 测量口清洁

每次使用前后检查测量口径是否有灰尘、墨迹污染；可用无尘棉签或专用擦拭布轻轻擦拭测量口径。

6.1.3 触摸屏清洁

用柔软无尘布轻轻擦拭屏幕表面；避免尖锐物品刮划屏幕；禁止用腐蚀性液体直接擦拭屏幕。

6.2 校准模块保养

校准模块为精密光学标准件，是测量准确性的基准，必须妥善保管；避免锐器磕碰校准模块工作面，避免污物沾染；禁止在强光下长时间暴晒校准白板；定期用无尘擦拭布蘸少量无水酒精轻轻清洁白校准模块工作面；校准前先清洁白板表面灰尘，确保校准基准准确。

6.3 校准周期要求

为确保仪器测量精度与使用可靠性，建议定期送至具备相应资质的第三方计量机构进行校准。推荐校准周期为12个月。具体校准周期可由用户根据使用频次、环境条件及质量体系要求自行确定。

7、常见故障排查与处理

故障现象	可能原因	处理方法
按开机键无反应、开机后自动关机	电池电量耗尽	连接电源适配器充电30分钟后再尝试开机；若仍无法开机则电池损坏
无法充电	未使用原装配件	请使用原装充电器及USB线；若仍然无法充电则电池损坏
触摸屏无响应	屏幕表面有污渍、系统死机	清洁屏幕后重试；长按开关键强制关机后重启
校准失败	校准模块脏污、有异物	清洁白校准模块，检查黑校准模块内是否有异物，然后重新校准
色密度值明显偏低	密度基准白设置错误、墨层未干	检查是否误设为绝对密度模式；待油墨完全干燥后再测量
USB连接电脑无反应	未使用原装配件	请使用原装USB线

附录 专业术语解释

A.1 色度相关术语

CIE-Lab：国际照明委员会推荐的均匀颜色空间，L表示明度，a表示红绿轴，b*表示黄蓝轴

ΔE*ab：基于Lab空间的总色差值，数值越大颜色差异越明显

ΔE*00：CIE 2000色差公式，对人眼视觉感知更贴合，是目前主流色差评价公式

D65光源：模拟平均日光的标准光源，色温6504K，是最常用的评价光源

D50光源：模拟室内北向日光，色温5003K，常用于印刷行业观样

2°/10°视场角：标准观察者角度，分别对应小视场与大视场观察条件

A.2 印刷密度相关术语

色密度：表示油墨对光的吸收程度，数值越大墨层越厚、颜色越深

Status T：北美印刷行业常用的密度响应标准

Status E：欧洲印刷行业常用的密度响应标准

网点面积：半色调色块中网点所占面积百分比

网点增大(TVI)：印刷后实际网点面积与菲林理论网点的差值，是印刷质控关键指标

叠印率：多色油墨叠印后的显色效率，反映叠印效果好坏

印刷反差：实地密度与暗调网点密度的相对差值，反映暗调层次再现能力

色调误差：油墨实际色相与理想色相的偏差程度，反映油墨纯度

灰度：彩色油墨中含有的中性灰成分比例，灰度越高色彩越不饱和

SCTV：ISO 20654标准规定的专色阶调值计算方法，适用于专色网点测量

如需进一步了解PC端软件操作或高级应用功能，可参阅配套的ColorExpert软件使用手册。
