AB-EM型电磁钳符合国标IEC 61000-4-6标准，是检测射频场感应的传导骚扰抗扰度的专用产品，把骚扰信号注入到卡槽内电缆组件上，使被测EUT承受国标中所要求的数值。

当精确测量时，电磁钳还配有辅助吸收钳和校准件。

特点

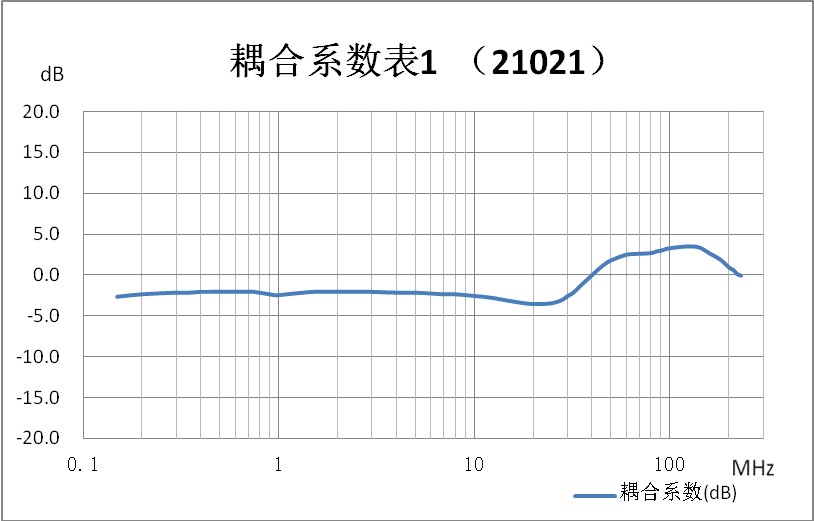

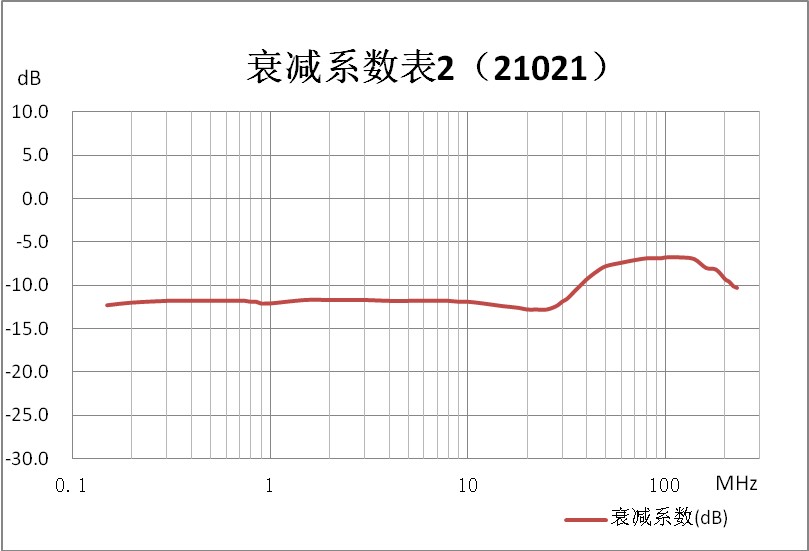

耦合系数，衰减特性曲线见表1、表2，差值9.5dB±1.5dB。

注入功率最大100W（5分钟）；

注入频率150kHz～230MHz；

在频率大于10MHz时耦合退耦方向系数大于10dB

可测线缆直径：＜Φ18mm

附件

说明书 一本

测试电缆 一根

100W 6dB衰减器 一个

校准工装（选配） 一套

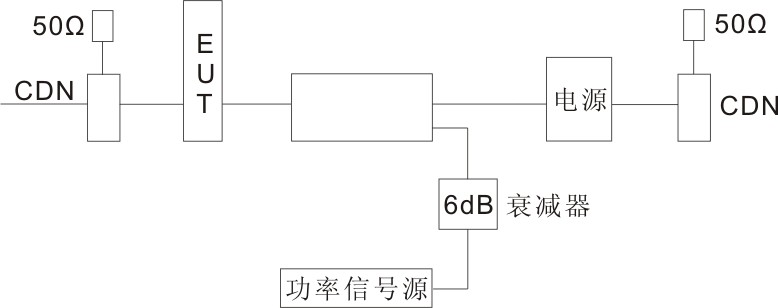

使用连接图

AB-EM

AB-EM数据表

串号：21021 差值误差：9.5 dB±1.5 dB 日期：2021年4月29日

频率（MHz）	耦合系数(dB)	衰减系数(dB)	差值(dB)
0.15	-2.7	-12.3	9.6
0.2	-2.4	-12.0	9.6
0.3	-2.2	-11.8	9.6
0.32	-2.2	-11.8	9.6
0.35	-2.2	-11.8	9.6
0.4	-2.1	-11.8	9.7
0.45	-2.1	-11.8	9.7
0.5	-2.1	-11.8	9.7
0.55	-2.1	-11.8	9.7
0.6	-2.1	-11.8	9.7
0.65	-2.1	-11.8	9.7
0.74	-2.1	-11.8	9.7
0.75	-2.1	-11.8	9.7
0.8	-2.2	-11.9	9.7
0.85	-2.3	-11.9	9.6
0.9	-2.4	-12.1	9.7
0.95	-2.5	-12.1	9.6
1	-2.5	-12.1	9.6
1.5	-2.1	-11.7	9.6
2	-2.1	-11.7	9.6
2.5	-2.1	-11.7	9.6
3	-2.1	-11.7	9.6
4	-2.2	-11.8	9.6
5	-2.2	-11.8	9.6
6	-2.3	-11.8	9.5
7	-2.4	-11.8	9.4
8	-2.4	-11.8	9.4
9	-2.5	-11.9	9.4
10	-2.6	-11.9	9.3
12	-2.8	-12.1	9.3
15	-3.2	-12.4	9.2
18	-3.5	-12.6	9.1
20	-3.6	-12.8	9.2
22	-3.6	-12.8	9.2
25	-3.5	-12.8	9.3
28	-3.1	-12.4	9.3
30	-2.6	-11.9	9.3
32	-2.2	-11.5	9.3
35	-1.3	-10.6	9.3
38	-0.5	-9.8	9.3
40	0.0	-9.3	9.3
45	1.1	-8.4	9.5
50	1.8	-7.8	9.6
60	2.5	-7.4	9.9
70	2.6	-7.1	9.7
80	2.7	-6.9	9.6
85	2.9	-6.9	9.8
90	3.0	-6.9	9.9
95	3.2	-6.9	10.1
100	3.3	-6.8	10.1
120	3.5	-6.8	10.3
140	3.4	-7.0	10.4
160	2.6	-8.0	10.6
180	1.9	-8.2	10.1
200	0.9	-9.3	10.2
210	0.6	-9.6	10.2
220	0.1	-10.1	10.2
230	-0.1	-10.3	10.2

AB-EM钳校准件清单

序号	型号	名 称	数量/个
1	M-004	150Ω/50Ω适配器	2
2	M-006	5W/50Ω负载	1
3	E-001	L型校准支架	2
4	E-003	Ф4mm测试棒（725mm）	1

*Ф4mm测试棒在电磁钳包装箱内；
